Универсальность, высокая достоверность, контроль практически всех электрических параметров «сердца» любого электроинструмента делают прибор ПУНС-5 необходимым (незаменимым) инструментом сервисного центра.
Прибор ПУНС-5 (следующая модификация приборов ПУНС-3, ПУНС-4) предназначен для диагностики узлов электрических машин, работающих от сети переменного тока 220 В, 50 Гц. Прибор характеризуется большими значениями напряжений, возбуждаемых в обмотках контролируемого изделия, что приближает режим диагностики к реальным условиям и повышает достоверность контроля. Сопротивление обмоток якоря измеряется с дискретностью 0,01 Ом, что позволяет определять не только целостность обмоток якоря, но и дефекты переходных контактов между выводами обмоток и пластинами коллектора.
Прибор обеспечивает следующие функции контроля обмоток электрических машин:
- § определение целостности обмоток якоря и измерение величины сопротивления обмоток.
- § обнаружение межвиткового замыкания в обмотках якоря.
- § определение сопротивления изоляции обмоток якоря (статора) при напряжении 500В. (выполняет функции мегаомметра на 500 В).
- § определение шага и угла укладки обмоток якоря (совместно с адаптером).
- § определение целостности обмоток статора (совместно с датчиком МВС).
- § обнаружение межвиткового замыкания в обмотках статора (совместно с датчиком МВС).
Технические характеристики
|
Питание прибора: сеть переменного тока 220±22 В, 50Гц |
|
Пределы измерения сопротивления обмоток якоря с разрешением 0,01 Ом: 0,07…20 Ом |
|
Погрешность измерения сопротивления обмоток: не более ±2,5% ±0,02 Ом |
|
Пределы измерения сопротивления изоляции при напряжении 500 В: 24 МОм… 500 Мом |
|
Мощность проверяемых якорей и статоров: 100 Вт…. 2500 Вт |
|
Габариты прибора: 265мм х 265мм х 160мм |
|
Максимальный диаметр якоря: 60 мм |
|
Длина якоря: 100 мм…. 250 мм |
|
Минимальный диаметр внутреннего отверстия статора: 30 мм |
Датчик МВС
Дополнительные принадлежности:
— датчик МВС (см. рис) для определения целостности и межвиткового замыкания в обмотках статора
Прибор имеет световую и звуковую сигнализацию при обнаружении обрыва и межвиткового замыкания в обмотках.
Проверка статоров производится путем сканирования датчиком МВС внутри статора, из которого предварительно вынут якорь (ротор). Определение шага и угла укладки обмоток якоря производится при помощи адаптера, который надевается на коллектор испытуемого якоря.
Основные отличия прибора ПУНС-5 от прибора ПУНС-3.
- § датчик МВС подключается к прибору с помощью одного разъема типа DBS-9.
- § введен переключатель измерения межвиткового замыкания якоря или статора, что избавило от необходимости многократного подключения датчика МВС к прибору, позволило упростить процесс контроля статоров и увеличить надежность прибора.
- § датчик МВС снабжен светодиодными индикаторами, установленными на самом датчике, что сделало проверку статоров более наглядной и удобной.
- § введена индикация обрыва обмотки статора или плохого контакта щупов с выводами обмотки статора.
- § введена кнопка для проверки сопротивления изоляции обмоток якоря, что позволило не прибегать к использованию щупа.
- § при проверке якорей на обрыв дисплей прибора высвечивает сопротивление обмотки в Омах и сохраняет это значение при повороте якоря без сбрасывания в нуль, что имело место в модели ПУНС-3.
- § лапки прибора имеют возможность ступенчатой регулировки высоты, что позволяет контролировать якоря, без необходимости снятия подшипников с вала якоря.
- § левая лапка прибора имеет возможность смещаться влево, что позволяет контролировать якоря без снятия защитной шайбы у коллектора.
Автосервис «Ралли»
МЕНЮ

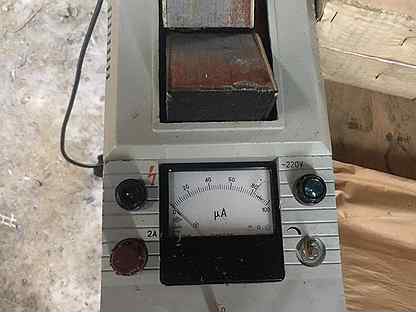

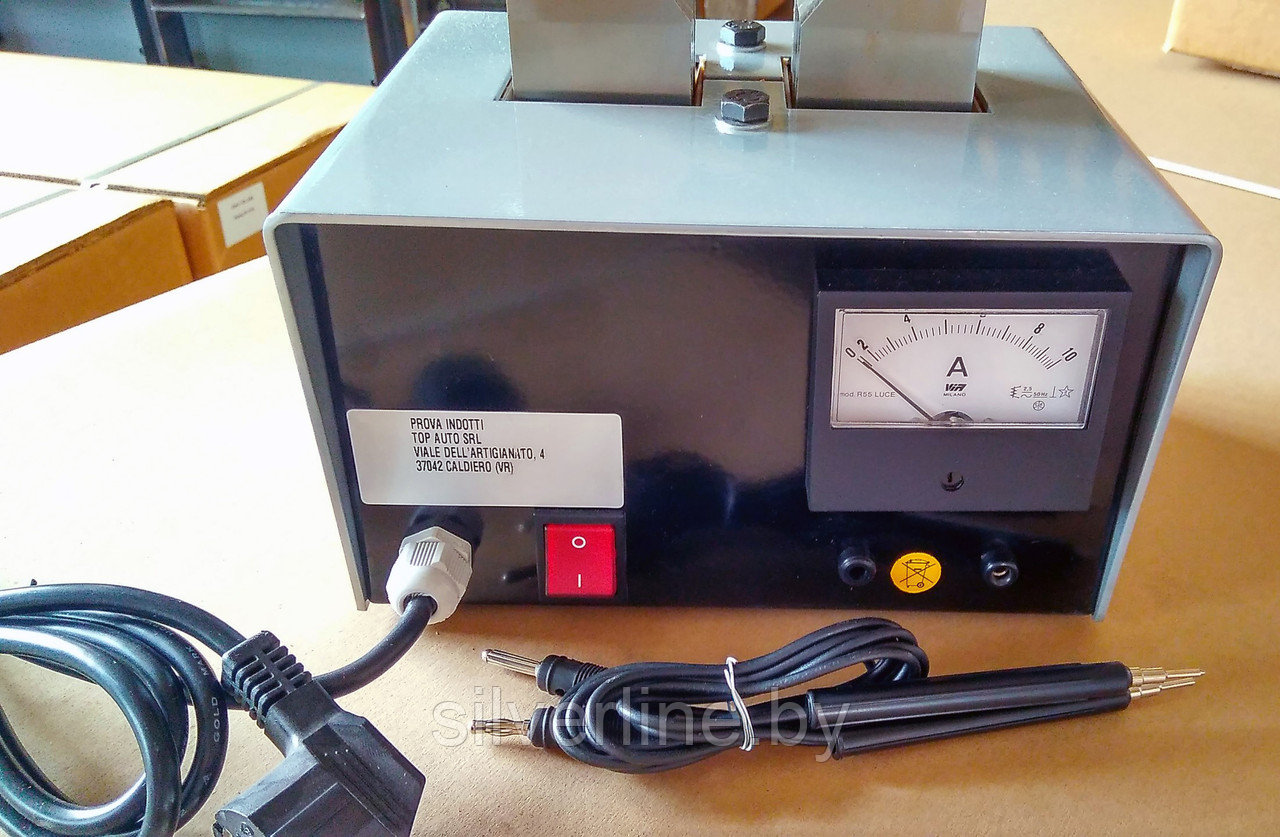

Прибор для проверки якорей стартеров электродвигателей пунс 5 — 93 фото
Обновлено: 06.09.2023
Читайте также:
- Обрезал пружины на калине — 82 фото
- At oil temp subaru мигает — 81 фото
- Как соединить кпп ваз и газ 51 — 80 фото
Прибор для проверки якорей и стартеров электрических машин ПУНС-5; ПУНС 5; ПУНС5; Прибор ПУНС-5; ПУНС 5; ПУНС5; купить ПУНС-5; ПУНС 5; ПУНС5; купить дешевле ПУНС-5; ПУНС 5; ПУНС5; цена прибора ПУНС-5; ПУНС 5; ПУНС5; описание ПУНС-5; ПУНС 5; ПУНС5; назначение ПУНС-5; ПУНС 5; ПУНС5; технические характеристики ПУНС-5; ПУНС 5; ПУНС5
НАЗНАЧЕНИЕ ПРИБОРА ПУНС-5
Прибор ПУНС-5 предназначен для диагностики узлов (якорь и статор) электрических машин, работающих от сети переменного тока 220 В, 50 Гц.
Прибор ПУНС-5 обеспечивает следующие функции контроля обмоток электрических машин:
— определение целостности обмоток якоря (проверка на обрыв)и измерение величины сопротивления обмоток.
— обнаружение межвиткового замыкания в обмотках якоря.
— определение сопротивления изоляции обмоток якоря (статора) при напряжении 500 В. (заменяет функции мегаомметра М4100/3 на 500 В)
— определение шага и угла укладки обмоток якоря (при помощи адаптера).
— определение целостности обмоток статора (проверка на обрыв) и измерение величины сопротивления обмоток (при помощи датчика МВС).
— обнаружение межвиткового замыкания в обмотках статора (при помощи датчика МВС).
Прибор ПУНС-5 характеризуется большими значениями напряжений, возбуждаемых в обмотках контролируемого изделия, что приближает режим диагностики к режиму работы контролируемого изделия в реальных условиях и повышает достоверность контроля. Сопротивление обмоток якоря измеряется с дискретностью 0,01 Ом, что позволяет определять дефекты переходных контактов между выводами обмоток и пластинами коллектора, то есть выявлять скрытые дефекты переходных сопротивлений, которые могут проявиться в работе через некоторое время.
Ступенчатая регулировка высоты лапок прибора и свободное перемещение обеих лапок по валу позволяет без длительной перенастройки контролировать якорь вместе с подшипниками и изоляционными шайбами.
Обрыв и межвитковое замыкание обмоток статора (при помощи датчика МВС) обнаруживаются по свечению цветных индикаторов на самом датчике, что делает процесс контроля более удобным и достоверным и исключает состояние неопределенности при неточном выполнении инструкции.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУНС-5
Прибор ПУНС-5 имеет световую и звуковую сигнализацию при обнаружении обрыва и межвиткового замыкания в обмотках. Проверка статоров производится путем сканирования датчиком МВС (поставляется отдельно) внутри статора, из которого предварительно вынут якорь (ротор). Определение шага и угла укладки обмоток якоря производится при помощи адаптера (поставляется отдельно), который надевается на коллектор испытуемого якоря.
| Потребляемая мощность | не более 10 Вт |
| Пределы измерения сопротивления обмоток якоря с разрешением 0,01 Ом | 0,07…20 Ом |
| Погрешность измерения сопротивления обмоток якоря | не более ±2,5% ±0,02 Ом |
| Пределы измерения сопротивления изоляции при напряжении 500 В | 24 МОм… 500 МОм |
| Габариты прибора | 265мм х 265мм х 160мм |
| Типоразмеры проверяемых якорей | |
| Максимальный диаметр | 60 мм |
| Длина | 100 мм…. 240 мм |
| Мощность проверяемых якорей и статоров | 100 Вт…. 2500 Вт |
| Типоразмеры проверяемых статоров | |
| Минимальный диаметр внутреннего отверстия | 30 мм |
| Максимальная мощность | 2500 Вт |
в 2006 году разработчики пунса опубликовали в журнале Схемотехника. — 2006.— № 1 стр 44 принципиальную схему прибора проверки короткозамкнутых витков. схема рабочая. Эта схема составляет как раз ту часть пунса которая отвечает за генерацию и прием электромагнитных колебаний возникающих при наличии КЗ витка. в качестве излучателя использовал головку от какого то старого магнитофона, работает повторенная схема даже лучше чем в родном пунсе , поскольку добавил регулировку (где уже по схеме не помню , лет 7 назад делал), работает хорошо, чувствует один КЗ виток. Была мысль полностью повторить пунс, но оказалось достаточно этой части схемы для проверки обмоток и роторов и статоров на КЗ витки, диаметр датчика позволяет проверять статоры малых внутренних диаметров, и роторы малых диаметров.. Естественно без извлечения статора из корпуса , главное отключить тормозные обмотки если они есть, ну или просто нажать на кнопку пуск инструмента для отключения тормозной обмотки. Этих двух источников достаточно для повторения схемы пунса и понимания принципов его работы.
ПриборПроверкиСтатора.djvu
ПУНС5-ИЭ5.pdf
В использовании на сегодняшний день есть пунс, бошевский, индуктивный по всем известной простой схеме на транзисторах, а также прибор считающий затухающие колебания при проверки обмоток статора ,по схеме которую sim выкладывал (еще раз спасибо ему за параметры конденсатора на этой схеме) чаще всего пользуюсь индуктивными приборами, ими быстрее и точнее, ну и по моему как и с мультиметрами чем больше приборов тем лучше. Ну а всем известный дроссель для проверки тоже был сделан конечно из трансформатора 220 — 36 которые применялись в промышленности для освещения лампочками на 36 вольт, вот им не пользуюсь совсем , абсолютно неинформативная вещь, он позволяет определить КЗ тогда когда уже и без него все видно , что обмотке кранты.
Прибор для проверки якорей и статоров ПУНС-5
Также этот прибор может называться: ПУНС, ПУНС5, puns-5, puns 5, puns5.
ПУНС-5 прибор для проверки якорей и статоров электрических машин предназначен для диагностики узлов электрических машин.
Приборы ПУНС-5 применяются для:
— обнаружения обрывов и определения сопротивления обмоток якоря;
— обнаружения межвиткового замыкания в обмотках якоря;
— определения целостности обмоток статора;
— обнаружения межвиткового замыкания в обмотках статора;
— определения сопротивления изоляции обмоток якоря (статора) при напряжении 500 В (функция мегаомметра);
— определения шага и угла укладки обмоток якоря.
Также на сайте zapadpribor.ru представлены похожие приборы для проверки стартеров и обмоток электрических машин.
Технические характеристики ПУНС-5:
Пределы измерения сопротивления:
— обмоток якоря с погрешностью не более ±0,02 Ом (±2,5%) — от 0,07 Ом до 20 Ом;
— изоляции — от 24 МОм до 500 МОм.
Потребляемая мощность — не более 10 В∙А.
Типоразмеры проверяемых якорей:
— максимальный диаметр — 60 мм;
— длина вместе с валом — от 100 мм до 250 мм;
— мощность — от 100 Вт до 2,5 кВт.
Типоразмеры проверяемых статоров:
— минимальный диаметр внутреннего отверстия — 30 мм;
— минимальная длина пакета сердечника — 32 мм;
— максимальная мощность — 2,5 кВт.
Электропитание пробора от сети переменного тока ПУНС-5:
— напряжением — 220±22 В;
— частотой — 50 Гц.
Габаритные размеры — 265×265×160 мм.
Масса — не более 4 кг.
Особенности прибора для проверки якорей и статоров ПУНС-5:
— имеет световую и звуковую сигнализацию при обнаружении обрыва и межвиткового замыкания в обмотках, а также, если сопротивление изоляции контролируемой цепи не более 100 МОм;
— характеризуется большими значениями напряжений возбуждаемых в обмотках контролируемого изделия, что приближает режим диагностики к режиму работы контролируемого изделия в реальных условиях.
— является следующей модификацией прибора ПУНС-3 и ПУНС-4, которые эксплуатируются сервисными и ремонтными организациями и мастерскими.
Условия эксплуатации ПУНС-5:
Температура окружающего воздуха — от +15° С до +35° С.
Относительная влажность при +25° С — до 80%.
Прибор предназначен для эксплуатации в закрытых помещениях при отсутствии агрессивных сред (кислот, щелочей и пр.).
