Пылесосу красоты не надо, а вот мощь должна присутствовать. В дизайне Redmond RV-C335 есть обещание мощи, которое сбывается при включении. А вот достаточно ли этот пылесос удобен, маневренен и хорошо ли чистится — об этом вы узнаете из нашей статьи.
Характеристики
| Производитель | Redmond |
|---|---|
| Модель | RV-C335 |
| Тип | пылесос |
| Страна производства | Китай |
| Гарантия | 3 года |
| Срок службы* | нет данных |
| Мощность (номинальная/максимальная) | 2000 Вт/2200 Вт |
| Мощность всасывания | < 380 Вт |
| Уровень шума | < 77 дБ |
| Система фильтрации | мультициклон 5+1 |
| Системы защиты двигателя | плавный пуск (4 ступени), отключение при перегреве |
| Объем пылесборника | 3 л |
| Тип пылесборника | циклонный фильтр (без мешка) |
| Модель HEPA-фильтра | H13RV-C333 |
| Тип HEPA-фильтра | моющийся |
| Регулировка мощности | 4 ступени |
| Автоматическое сматывание электрошнура | есть |
| Радиус действия | 8 м |
| Вес | 7,5 кг ± 3% |
| Габариты (Ш×В×Г) | 440 × 290 × 370 мм |
| Длина сетевого кабеля | 4,9 м |
| Розничные предложения |
узнать цену |
* Если совсем просто: это срок, в течение которого в официальные сервисные центры поставляются детали для ремонта устройства. По истечении этого срока любой ремонт в официальных СЦ (как гарантийный, так и платный) вряд ли будет возможен.
Комплектация
На верхней крышке мы видим интригующий портрет пылесоса (корпус и щетка в фокусе), название компании-производителя и серию модели (Wizard Aid), более мелкое название прибора и номер модели. В отдельной рамочке указано, что гарантия на прибор — 3 года. Крупно дана мощность пылесоса — 2200 W. Мелко — что у него широкая область применения. Области обозначены крупными пиктограммами: мы опознали паркет, диван и ковер. Также на верхней части названа многоступенчатая система очистки и фильтрации: Multicyclon 5in1.
На передней и задней сторонах коробки изображение пылесоса становится более четким и узнаваемым, а рядом с ним появляется джентльмен в белоснежной рубашке и пиджаке, но без галстука. Информация с верхней крышки дублируется, но вместо широкой области применения перечислены достоинства прибора по мнению производителя: HEPA-фильтр H13, плавная регулировка мощности, низкий уровень шума, объем пылесборника 3 литра.
На одной из боковых сторон перечислены технические характеристики прибора на русском, английском, украинском, узбекском, казахском и румынском языках. Мы обратили внимание на пункт «парковка трубки для перерывов в работе». В дальнейшем мы с трудом опознали эту особенность модели в инструкции, так как там она называется по-другому.
На второй боковой стороне нарисован корпус пылесоса с указанием, где у него HEPA-фильтр; дано также схематичное, но не вполне ясное изображение фильтра-циклона. А на третьем кадре нарисованы все три приложенные к пылесосу щетки (по факту, за счет трансформируемости двух из них, — пять) и моторный фильтр, причем указано, что он из нетканой материи.
Внизу под кадрами перечислены в расширенном виде достоинства: мощность всасывания, многоступенчатая система фильтрации, широкая комплектация (три щетки-то!) и удобство в использовании. На последнем пункте стоит остановиться поподробнее: по мнению производителя, удобство складывается из вместительного пылесборника и низкого уровня шума.

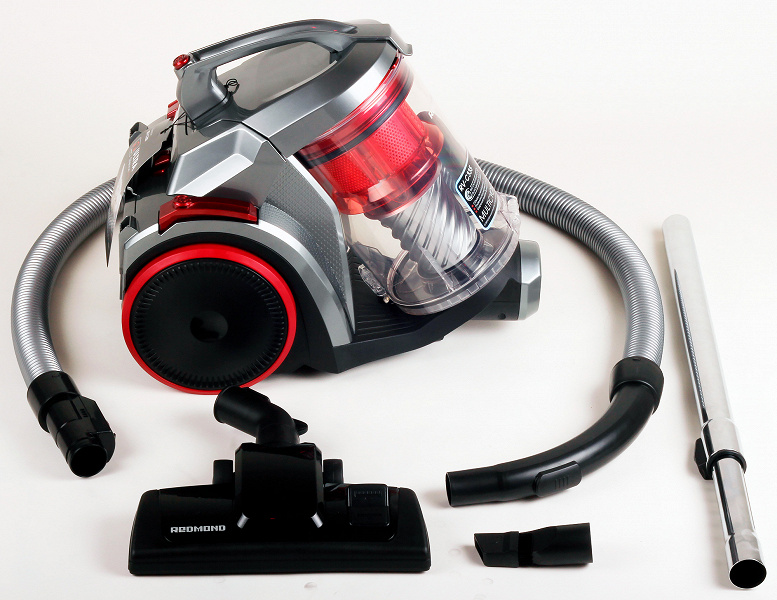

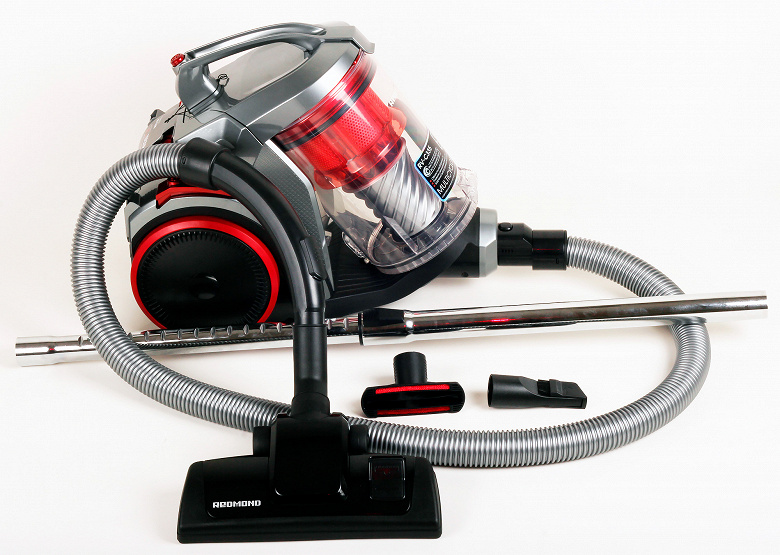

Вскрыв коробку, внутри мы обнаружили:
- пылесос
- гофрированный шланг
- металлическую телескопическую трубу
- универсальную щетку «пол/ковер»
- щелевую насадку «2 в 1»
- щетку для мягкой мебели
- руководство по эксплуатации
- сервисную книжку
С одной стороны, этого вполне достаточно, чтобы сделать приличную уборку. Так сказать, разумный минимум. С другой — все-таки хочется излишеств и дополнительных удобств: щетку-выбивалку для мягкой мебели, кронштейн для хранения насадок…
На первый взгляд

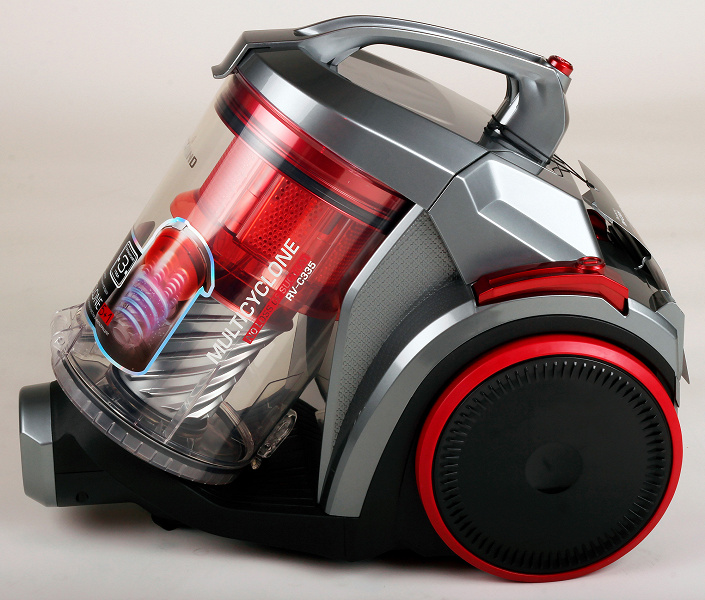

Пылесос решен в модном нынче дизайне, когда основным элементом корпуса является прозрачный отсек с фильтрами. Пока новый и чистый — красиво. Соответственно, если мы не будем некоторое время вытряхивать пылесборник, то и выглядеть пылесос будет так себе, даже на специально отведенном для него месте. А через некоторое время, когда жесткие частицы мусора поцарапают пластик, даже чистота не поможет.
Пылесборник имеет две крышки с торцов. Первая, прозрачная, открывается для того, чтобы вытряхнуть крупный мусор и имеет прозрачную же кнопку-защелку. Как мы позже выяснили — не слишком надежную.
Крышка пылесборника с фильтрами находится под углом примерно 45 градусов к горизонтальной плоскости. Она сделана из серо-стального пластика и на ней есть ручка, за которую пылесос и нужно переносить. Поскольку там же расположена красная кнопка открывания этой крышки, то мы не исключили возможность, что крышка откроется при случайном нажатии.
Мы смоделировали такое положение руки, при котором можно нажать на кнопку, одновременно поднимая пылесос, и поняли, что случайно так сделать совершенно точно не получится. В этом месте эргономика процесса продумана на пятерку.
Продолжением ручки является небольшой язычок, при отведении которого крышка откидывается и дает доступ к моторному двухслойному фильтру и торцевой части циклонного фильтра.

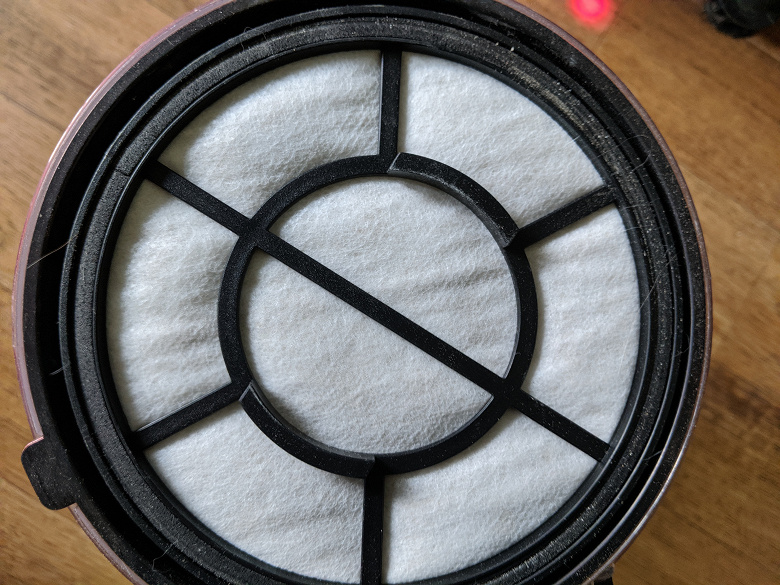

Моторный фильтр сделан из нетолстого слоя плотного поролона, который задерживает основные загрязнения, не осевшие в циклонном. Этот слой просто лежит в кольце, никак не закреплен, но и не выпадает благодаря шершавости материала, из которого сделан. Второй слой — это нетканая материя, закрепленная на пластиковом кольце фильтра.
Циклонный фильтр неразборный — по крайней мере, для человека без отвертки. Все его доступные обозрению части сделаны из полупрозрачного красного и прозрачного бесцветного пластика. Он вынимается, если открыть обе крышки пылесборника и толкнуть вперед с торца. Ставится не без проблем: у него есть не очень очевидный язычок, который надо совместить с еще более неочевидным пазом на прозрачной стенке пылесборника. Если этого не сделать, то крышка пылесборника не закрывается. Никаких дополнительных защелок или кнопок, крепящих этот фильтр, мы не нашли.
Когда мы снимаем пылесборник, то видим, что входное отверстие в корпусе закрыто фильтром предварительной очистки — прорезиненной крупной губкой. Забегая вперед, нигде в инструкции мы не нашли, что с ним делать. Но здравый смысл подсказывает, что его надо время от времени мыть, полностью просушивать и ставить обратно.
Та часть пылесоса, на которую опирается нижним краем пылесборник с фильтрами, сделана из черного пластика. Когда пылесборник установлен, по бокам от него есть две небольшие полочки, назначение которых непонятно: украшать не украшают, технологически ничего не дают, только пылятся.
Заявленный производителем HEPA-фильтр расположен в конце технологической линии по обработке всасываемого воздуха. Сначала наиболее крупный мусор оседает в фильтре-циклоне, затем крупная пыль собирается в моторном фильтре, остатки задерживаются фильтром предварительной очистки, а до HEPA доходят совсем уж мелкие остаточки.

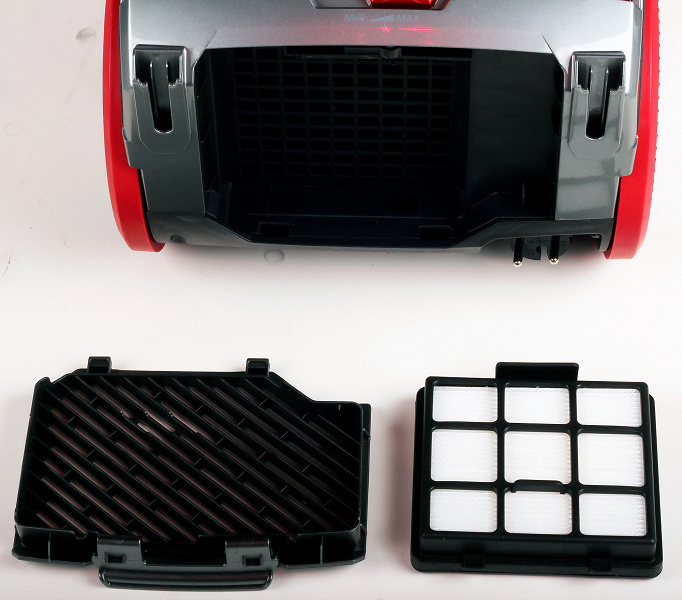

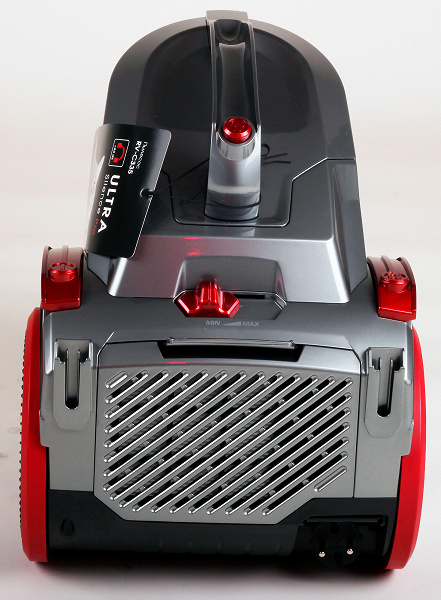

Решетчатая крышка отсека с HEPA-фильтром занимает большую часть задней части пылесоса. Открывается она с некоторым усилием, которое тратится на нажатие специального язычка. А вот защелкивается куда проще — удобнее вектор приложения силы получается.
Сам фильтр тоже вынимается за язычок — и тоже с некоторым трудом. Он представляет собой квадратную пластиковую решетку, ячейки которой заполнены фильтрующей поверхностью.
Также на задней стенке расположено выходное отверстие для шнура питания. Шнур вытягивается легко и успешно сматывается.
Там же находится и та самая загадочная опция «парковка трубки для перерывов в работе». Путем тщательного сопоставления инструкции с пунктом «крепление для универсальной щетки пол/ковер» с корпусом пылесоса мы поняли: щетку, не вынимая из нее трубу, а трубу из шланга, предлагается крепить рабочей поверхностью вниз с помощью двух симметричных пазов на задней спинке корпуса. Шланг при этом встает вверх и не путается под ногами. Однако для того, чтобы попасть щеткой в паз, требуется хороший навык: с первого раза не вышло.
Если смотреть на пылесос с высоты человеческого роста, то по бокам от наклонной крышки мы видим горизонтальные красные кнопки включения пылесоса и сматывания шнура. Они расположены над крыльями колес пылесоса и повторяют их дугообразную форму. Кнопки не туго сидят в своих ложах — у них есть небольшой люфт по горизонтали. Тем не менее, нажимаются они плавно и без усилий. Единственный недостаток — узкие. Кажется, ногой их нажимать будет не совсем удобно.
У основания крышки находится четырехпозиционный переключатель мощности — тоже красного цвета. Похоже, к нему придется наклониться не раз в процессе уборки.
У пылесоса есть два больших колеса диаметром 18 см. Они вращаются мягко и обеспечивают нашему очистителю уверенное преодоление порогов. В передней части за маневрирование отвечает ролик, закрепленный в поворотной площадке. «Нос» пылесоса немного приподнят, что тоже помогает в движении с препятствиями: до двух сантиметров высотой. Затем пылесос приходится приподнимать.
Спереди внизу, у основания отсека с фильтрами, находится отверстие для крепления шланга, который вставляется в корпус до щелчка, а отсоединяется при нажатии кнопки на наконечнике шланга из пластика черного цвета. Крепление шланга в корпусе надежно защелкивается, не давая шлангу проворачиваться или случайно отсоединяться.
Сам же шланг пылесоса — это пластиковая спирально-гофрированная труба серебристого цвета длиной 175 см и диаметром 4 см. Другой конец шланга представляет собой изогнутую черную ручку из обрезиненного пластика, в которую вставляется труба пылесоса: безо всяких защелок, плотным насаживанием. На этой части шланга также есть клапан для снижения мощности всасывания с двумя предельными положениями: «открыто» и «закрыто». Однако можно сдвинуть этот клапан не полностью, снизив мощность всасывания наполовину.
Труба металлическая, наружный диаметр в самой узкой части — 32 мм. Длина изменяемая — от 54 до 90 см с шагом 2 см. На том конце трубы, к которому крепятся щетки и насадки, нет никаких защелок и фиксаторов, так что все насадки держатся только за счет плотной посадки на конец трубы.
Шнур пылесоса — длиной чуть меньше заявленных 5 метров (но незначительно) — оснащен системой автоматического сматывания. Вытягивается из гнезда на задней части пылесоса легко, фиксируется на выбранной длине четко, сматывается плавным нажатием на кнопку на верхней части пылесоса. К сожалению, обе кнопки красные и одинаковые по форме, так что в процессе эксплуатации неизбежна путаница. Можно было бы кнопку для шнура сделать белой.
Насадка для чистки пола и больших поверхностей сделана из черного глянцевого пластика. Она имеет выдвигающуюся щетину, что позволяет применять ее как на гладких поверхностях, так и на ворсистых покрытиях. Щетина выдвигается с помощью большой кнопки на корпусе щетки. Размер кнопки показался нам достаточно малым для того, чтобы комфортно переключать позиции ногой, а для переключения рукой она слишком тугая.
Высота насадки составляет 80 мм, ширина — 284 мм. Входной жесткий патрубок соединен с корпусом насадки так, что они могут двигаться друг относительно друга примерно на 35-40 градусов. Кроме того, насадка может изменять положение относительно патрубка для более плотного примыкания к полу. Облегчают перемещение насадки по поверхности крупные ролики из твердого пластика по бокам корпуса.
Насадка для мягкой мебели невелика и имеет на рабочей поверхности две вставки из грубого красного бархата. Они собирают на себя пыль, волосы и шерсть с поверхности, поэтому после использования насадку надо чистить отдельно. Ширина насадки 120 мм, высота 40 см.
Щелевая насадка также выполнена из черного пластика, приятного на ощупь, и имеет два положения: сложенное, со щетинками по обе стороны тела насадки и полностью свободным отверстием всасывания, и разложенное, в котором «головка» насадки разворачивается на 90 градусов и образует щетку, как видно на фотографии. В сложенном состоянии длина насадки 110 мм, в «щеточном» — на сантиметр больше.
Инструкция
Если вы не хотите пользоваться бумажной инструкцией, то специально для вас на сайте компании есть инструкция в PDF.
Бумажное же руководство пользователя представляет собой небольшую горизонтально ориентированную брошюрку. Она напечатана на хорошей мелованной бумаге, с цветной обложкой, на которой изображен сам герой нашего тестирования. Внутри брошюры печать черно-белая.
В руководстве по эксплуатации на трех языках (русский, украинский и казахский) излагается наука правильного и безопасного использования пылесоса. При этом первые четыре страницы (кроме оглавления) занимают рисунки: пользуясь ими, можно узнать, из чего пылесос состоит, как соединять его части (подсоединять гофрированную трубу и надевать насадки), как вытряхивать мусор из отсека с фильтрами и как чистить фильтры.
Из перечня мер безопасности, которые занимают значительную часть руководства, мы узнали, что нельзя пылесосить на свежем воздухе. Также нельзя всасывать непогашенные окурки и горячую золу, порошки для заправки картриджей, муку (!) и строительную пыль. Если первые два вещества могут стать причиной возгорания пылесоса, то остальные просто насмерть забьют фильтры и выведут из строя мотор.
Вся остальная информация сводится к тому, что в нужном разделе дается сноска на схему или рисунок, которая сопровождается короткими пояснениями. Или не сопровождается. Из неудобств: рисунок составных частей пылесоса и список того, что на нем изображено, оказались в семи страницах друг от друга. При этом цифры, маркирующие разные части прибора, раскиданы по рисунку в порядке, который мы бы назвали неочевидным. Например, части отдельно нарисованного гибкого шланга маркированы номерами 22, 8, 21 и 20.
В коробке мы нашли также гарантийную книжку и немного рекламы других приборов компании Redmond.
Управление
Элементов управления всего два — кнопки включения/выключения и сматывания шнура питания. Как мы уже заметили, ногами их включать можно, но все-таки они для этого маловаты. Похоже, придется нагибаться каждый раз.
Эксплуатация
Перед первым включением мы, как предписывал производитель, протерли все детали пылесоса влажной тканью, дождались, пока они полностью высохнут, и собрали пылесос.
С его помощью мы убрали однокомнатную квартиру площадью 30 метров, включая закрытый балкон. В квартире живет кошка, поэтому основным видом мусора является кошачья шерсть. Кроме того, на кухне незадолго до уборки интенсивно готовили пищу и кое-что оказалось на полу.
Сразу берем свои слова обратно: включать пылесос ногой можно! Кнопки хоть и узкие, но длинные и расположены так, что на них удобно давить передней частью стопы. А вот регулятор мощности пришлось двигать руками.
Половая щетка благодаря своему свободному вращению вокруг оси неплохо справляется с очисткой пространства под мебелью. Но, конечно, зазор между мебелью и полом должен быть не меньше семи сантиметров.
На кухне и в коридоре благодаря всасывающей силе пылесоса (работали на полной мощности и на трех четвертях) мы узнали, где непрочно закреплен линолеум. В комнате стали куда чище щели в паркете.
При этом пылесос отлично собирает как мелкий мусор (пыль и кошачью шерсть), так и крупный: просыпавшийся наполнитель для кошачьего лотка, сухие листья комнатных растений, окурки (погашенные!) и даже картофельные очистки.
Благодаря длинному шнуру в условиях однокомнатной квартиры есть шанс не менять розетки в течение всей уборки. Сам пылесос достаточно тяжелый, однако носить его не приходится. Благодаря колесам он бодро преодолевает небольшие пороги и шикарно разъезжает как по гладкому линолеуму, так и по неровному паркету и придверному коврику.
Прочное крепление шланга в гнезде корпуса дает возможность таскать пылесос за собой, не задумываясь. Шланг с трубой увесистые, но не слишком: пылесосить ими вертикальные поверхности вполне можно, руки не затекают.
Изгиб шланга, с одной стороны, придает больше степеней свободы половой щетке, а с другой — иногда не совсем очевидно, как именно поставить щетку в нужное положение. Приходится крутить руками.
Щетку для мягкой мебели мы применили на диване с кремовой обивкой, который очень любит кошка. Кошачьей шерсти и мелкого мусора на обивке практически не осталось, да и цвет слегка посвежел. Здесь мы пользовались половинной мощностью всасывания, так как на полной щетка слишком сильно прижималась к ткани и перемещать ее было трудно.
Было
Стало
Щелевой насадкой в сложенном виде мы очистили пазы для двери-купе, а ей же, но в виде щетки, — кошачью когтеточку из ковролина, полную шерсти и мелкого мусора. Еще мы попробовали почистить щеткой щели паркета, но не преуспели и вот почему: при превращении в щетку щелевая насадка начинает издавать настолько заунывные — и громкие! — звуки, что нервы сдают быстро.
При очистке фильтров пришлось все-таки испачкать руки: часть шерсти зацепилась за выступы в крышке — очищали руками. Остальной крупный мусор охотно покинул пылесборник, не рассыпаясь в разные стороны, и практически весь оказался в помойном ведре.
Однако при попытке вынуть циклонный фильтр оказалось, что внутри оставалось довольно много мелкой пыли и песка, так что вытряхивать пылесборник надо куда более тщательно.
До той части моторного фильтра, которая отвечает за более грубую очистку, дошло несколько десятков волосков и немного пыли, а до внешней — одиночные волоски и самая чуточка пыли. HEPA-фильтр остался практически чистым.
После уборки в квартире стало ощутимо легче дышать.
Повторяя эксперимент с очисткой фильтров, мы в какой-то момент недостаточно плотно защелкнули нижнюю крышку пылесборника. Поставить пылесборник на место после этого мы смогли, но при следующей попытке его снять крышка открылась, и весь мусор оказался на пылесосе. Чтобы не повторять ошибки, впоследствии мы дополнительно фиксировали защелку после щелчка.
Уход
Корпус пылесоса нужно протирать влажной тканью. Желательно после каждого съема отсека с фильтрами особое внимание уделять его ложу: на черном пластике пыль выглядит удручающе.
Отсек с фильтрами нужно отстегнуть, вытряхнуть из него мусор, вынуть фильтры и только тогда мыть теплой водой. Чтобы вынуть моторный фильтр, надо у основания ручки для переноса слегка отогнуть пластиковый язычок и откинуть крышку. Фильтр лежит в гнезде свободно и легко вынимается. Поскольку он сделан из тонкого поролона, мыть его можно, но крайне бережно, а чтобы высушить полностью — надо потратить достаточно много времени.
Циклонный фильтр также вынимается из отсека для фильтров. Судя по той же инструкции, его можно мыть, но при этом нельзя сушить на солнце: надо дождаться полного высыхания и только тогда ставить его на место. При осмотре он сочтен вполне пригодным к мытью, но с сушкой не заладилось: вытереть его досуха нельзя из-за сложной конфигурации, а проверять, все ли высохло внутри, тоже не слишком удобно. Остается вариант положить на сутки и оставить: тогда-то уж точно все высохнет. И да, сложная конфигурация делает небанальным отмывание его дочиста.
HEPA-фильтр заявлен как моющийся, но долгая история тестирования доказала, что при мытье его характеристики очень быстро ухудшаются. Так что надо вытряхивать и выстукивать.
Наши измерения
Масса частей пылесоса приведена в таблице ниже:
| Деталь | Масса, г |
|---|---|
| Моторный блок в сборе с пылесборником | 5218 |
| Шланг с патрубком и рукояткой | 451 |
| Телескопическая труба | 464 |
| Щетка для пола/ковра | 473 |
| Насадка для мягкой мебели | 30 |
| Щелевая насадка | 28 |
Поскольку пылесос в полном сборе нам носить не надо, то стоит прикинуть массу конструкции из шланга, трубы и самой большой щетки, чтобы понять, сможете ли вы удерживать конструкцию в руках длительное время (например, при чистке вертикального ковра). Это примерно 1,4 кг, так что проблем возникнуть не должно.
Уровень шума мы измеряли при размещении пылесоса на полу в рабочем положении, с телескопической трубой и универсальной щеткой. Микрофон шумомера мы разместили в горизонтальном положении на высоте 1,2 м от пола и на расстоянии 1 м от блока мотора пылесоса и направили на пылесос. Измеренное значение составило от 68,9 дБА в режиме минимальной мощности до 81,4 дБА в максимальной. Наша модель является довольно шумной.

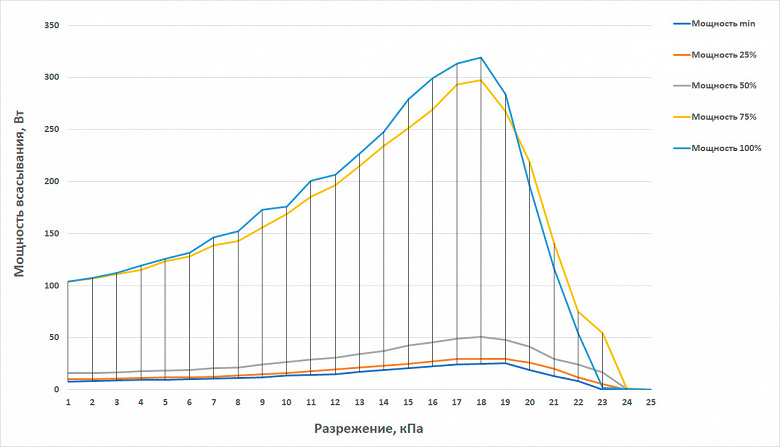

Мощность всасывания (что это такое и как мы ее измеряем, описано в отдельной статье) мы определяли при работе пылесоса без трубы и насадок. Зависимость мощности всасывания от создаваемого разрежения приведена на графике ниже:
В первой точке, где разрежение минимальное, задвижка на стенде полностью открыта и сопротивление стенда потоку воздуха минимальное. В последней точке заслонка закрыта и мощность всасывания равна нулю.
Максимальная мощность всасывания составила 319,5 АВт. Для пылесоса с циклонным фильтром это весьма неплохой показатель.
При проведении теста мы заметили, что работа на максимальной мощности с полностью закрытой заслонкой вызывала срабатывание защиты от перегрева, и мощность прибора падала.
Минимальное энергопотребление за всю эксплуатацию пылесоса составило 229 Вт, максимальное — 1522 Вт. Соответственно, КПД пылесоса, который мы определяем как отношение мощности всасывания к потребляемой от сети мощности, составляет около 21%.
Выводы
Пылесос Redmond RV-C335 показал себя неплохим помощником в большой уборке квартиры, будь то еженедельная или генеральная. Он не только очистил поверхности, но и слегка освежил воздух в квартире, напугал нас завываниями воздуха в щетке, легко справился с кошачьей шерстью. А еще мы очистили его, не перемазавшись пылью по уши.
В общем, мы решили, что он хорош, но несколько дороговат для своих характеристик.
Плюсы
- Хорошая система фильтрации
- Большой пылесборник при средних размерах самого пылесоса
- Удобное разбирание-собирание
- Длинный шнур
Минусы
- Все-таки мелковаты кнопки
- Мало насадок в комплекте
- Недостаточно надежная защелка пылесборника
- Цена
