Здравствуйте, сегодня я с обзором дополнения домашней солнечной электроустановки прибором учёта выработанной электроэнергии. В качестве счётчика электроэнергии будет использоваться модуль PZEM-031, который способен:
— измерять напряжение от 6,5 до 100 вольт;
— измерять ток от 0 до 20 ампер;
— вычислять мгновенную потребляемую мощность;
— вычислять и накапливать количество потреблённой/выработанной электроэнергии.
Заинтересовавшихся прошу…
Мотивация:
У меня в отдельно взятой квартире уже несколько месяцев работает личная солнечная электростанция. Используется она для освещения нежилых помещений, таких как туалет, ванная, коридор. Прошу не задаваться вопросами о целесообразности, эффективности, сроке окупаемости и др. Я считаю её одним из моих хобби, поэтому лично меня всё устраивает.
В общих чертах схема установки следующая:
Контроллер заряда используется почти самый дешёвый без возможностей контроля каких-либо параметров, поэтому информации о выработанной электроэнергии у меня не было. Чтобы восполнить этот пробел и появилась идея поставить перед входом контроллера заряда обозреваемый измерительный прибор.
Посылка, упаковка, комплектация:
С посылкой и упаковкой всё достаточно стандартно. В комплекте вместе с прибором оказалась инструкция на китайском и английском языках.
В инструкции присутствует общая информация об изделии, а также подробно расписаны действия с единственным органом управления — кнопкой.
Кратко:
— коротким нажатием можно включать и отключать подсветку (состояние запоминается в энергонезависимой памяти);
— длинным нажатием до появления индикации «CLr», а потом коротким очищается счётчик потреблённой/выработанной электроэнергии;
— длинным нажатием до появления индикации «SET» можно настроить аварийные пороги по величине входного напряжения, при выходе за которые будет моргать подсветка и индикация напряжения.
Также в инструкции указаны габаритные размеры, которые в точности совпадают с реальными.
Герой обзора:
Корпус модуля изготовлен из чёрного пластика и предназначен для встраивания в какой-либо короб, шкаф. На передней части находится ЖК индикатор и единственная кнопка, на задней винтовые клеммы для подключения источника питания и нагрузки.
ЖК индикатор одновременно показывает:
— напряжение от 6,5 до 100 вольт;
— ток от 0 до 20 ампер;
— мгновенную потребляемую мощность;
— количество потреблённой/выработанной электроэнергии.
Внутренности:
Для вскрытия корпуса необходимо отжать 4 защелки по периметру и снять заднюю крышку.
Далее открутить 4 маленьких самореза и вытащить печатную плату.
К пайке особых претензий нет, а вот флюс можно было бы и отмыть. Прям на выводы клеммного блока с обратной стороны платы припаян шунт сопротивлением 0,002 Ом. ЖК экран защищён транспортировочной плёнкой.
Тестирование:
Для оценки корректности показаний, был собран следующий лабораторный стенд:

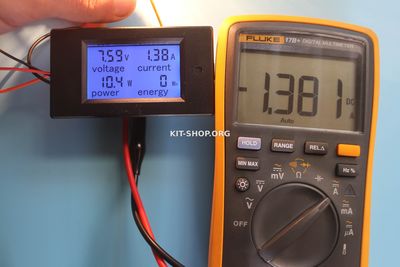

Левый мультиметр измерял входное напряжение, правый — ток. Вот что удалось намерить:
Отсюда можно сделать вывод, что показаниям вполне можно доверять.
Применение:
В качестве корпуса была приобретена монтажная коробка (или как её там) и 2 шины с винтами. Далее с помощью ручной дрели на верхней стороне коробки были просверлены отверстия, которые позднее были прорезаны ножом и в финале обработаны напильником. Вот что из этого получилось:
Шины были прикручены к дну коробки и подключены к герою обзора.
Далее коробка была закреплена на кирпичную стену балкона.
На фото уже почти вечер, а солнечные панели продолжают что-то вырабатывать!
Итог:
Герой обзора полностью работоспособен. К корректности измерения тока и напряжения вообще никаких нареканий (правда тестировал не во всём диапазоне).
По цене: для интереса произвёл поиск по названию «PZEM-031» на Али, и оказалось, что там обозреваемый модуль продаётся почти в 2 раза дороже. А вот на ebay цена примерно та же.
Обзор окончен, желаю всем солнечного света и тепла в доме!!!
Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Товар можно купить тут
Всем привет. Обозревать сегодня будем низковольтный многофункциональный энергометр pzem-031.
Параметры ниже
1.Диапазон измерений:: мощность 0 ~ 2kw
в пределах 1kw, формат отображения 0.0 ~ 999.9w;
1kw и выше, формат дисплея 1000 ~ 2000W.
2.Диапазон измерений:: энергия 0 ~ 9999kwh
в пределах 10kwh, формат отображения 0 ~ 9999wh;
10kwh и выше, формат дисплея 10 ~ 9999kwh.
3.Диапазон измерений:: напряжение 6.5 ~ 100В
Формат дисплея: 6.50 ~ 99.99v
4.Диапазон измерений:: ток 0 ~ 20а
Формат отображения: 0.00 ~ 20.00
Измерители в таком форм факторе могут быть разными, некоторые предназначены для сетевых измерений, другие низковольтные, предназначены для внедрения в автономные источники энергии и в солнечные электростанции, а так областей применения очень много.
Измеряет напряжение до 100 Вольт и ток до 20 Ампер, судя по словам производителя прибор первого класса, то есть — высшей точности.
Габаритные размеры ниже

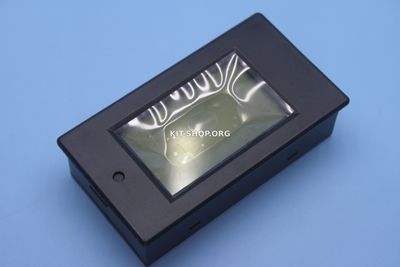

Корпус пластиковый, большой LCD дисплей с подсветкой, отображает несколько величин.
1) Напряжение
2) Ток, потребляемый нагрузкой
3) Активная/действующая мощность на выходе
4) Потребляемая нагрузкой мощность в ватт-часах
С обратной стороны имеется наклейка, на которой подробно нарисовано как и куда подключать.
Клеммы питания неплохие, потерпят ли они 20 Ампер ? пожалуй да, но если нужны минимальные потери, желательно их просто выкинуть и провода непосредственно запаять к плате.
Единственная кнопка выполняет несколько функций.
1) Короткое нажатие включает либо отключает подсветку.
2) Длинное нажатие позволит перейти в своеобразную менюшку , где можно выставить некоторый предел напряжения и тока, если перейти эту границу, сработает световое оповещение, есть версии, в которых имеется и звуковая индикация. Это своего рода сигнализация, которая может пригодится во многих ситуациях, например в зарядном устройстве.
Долгое нажатие кнопки сохраняет внесенные изменения.
Диапазон входных напряжений от 6,5 до 100 Вольт. Естественно можно слегка поколхозить подключить внешний источник питания, что позволит снизить диапазон измеряемого напряжения до нуля, но это скорее всего пригодится только в том случае, если будете использовать прибор в качестве индикатора в лабораторном блоке питания, чего я крайне не советую из-за слишком долгого процесса обновления показаний на дисплее, а в лабораторнике для того, чтобы следить за значениями в реальном времени вам нужен индикатор со скоростным обновлением, а этот больно медленный, т.к. предназначен для иных целей.

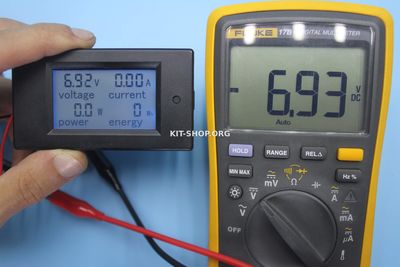

Сверил показания с флюком, результат очень порадовал, индикатор высокоточный (хотя проверил в диапазоне до 30 Вольт, но я думаю и с более высоким напряжением проблем не возникнет).
На счет тока — тоже все вполне нормально, даже с малыми токами индикатор справляется прекрасно.
Энергомер также работает достойно.
Разбирается простым образом, все держится на защелках.
Внутри довольно навороченная плата, которая прикручена к корпусу с помощью 4-х саморезов.
Со стороны дисплея видим токовый шунт и кнопку, больше ничего интересного.
На плате имеем специализированный измерительный контроллер SDIC SD8103, контроллер дисплея ht1621b.
Из силовых элементов полевой ключик 2N60, остальное мелочь.
Дисплей и коннектор питания паяли вручную, отсюда и следы флюса, но это ничего. Не считая пару соплей, в целом все отлично.
Минусы.
1) Принято, что в первую очередь обзорщики придираются к цене, но я делать этого не буду, да могло быть и дешевле.
2) Медленное обновление показаний — это нельзя отнести к недостаткам, так, как прибор не предназначен для использования в лабораторных источниках в качестве индикатора, поэтому того, что есть вполне хватает, но скоростное обновление показаний позволило бы значительно расширить области применения данного индикатора.
3) Отсутствие счетчика мА/ч, те, кто работает с аккумуляторами, поймут зачем это нужно.
Плюсы.
Не могу сказать, что их очень много, но если ты знаешь для чего покупаешь индикатор такого плана, то плюсов однозначно будет больше. Все так, как заявлено, высокий класс точности, хороший, большой дисплей, ну и сигнализация будет не лишней.
Схема и печатная плата в целом на уровне, чувствуется серьезный подход и не ленивые решения, а неочищенный флюс всегда можно помыть.
Отдать 10-12$ за такой индикатор решится не каждый, но цены у похожих штуковин весьма немалые, так, что найти за гроши со схожим внешним видом и функционалом не получится.
