Рация алан 48 плюс инструкция настройки

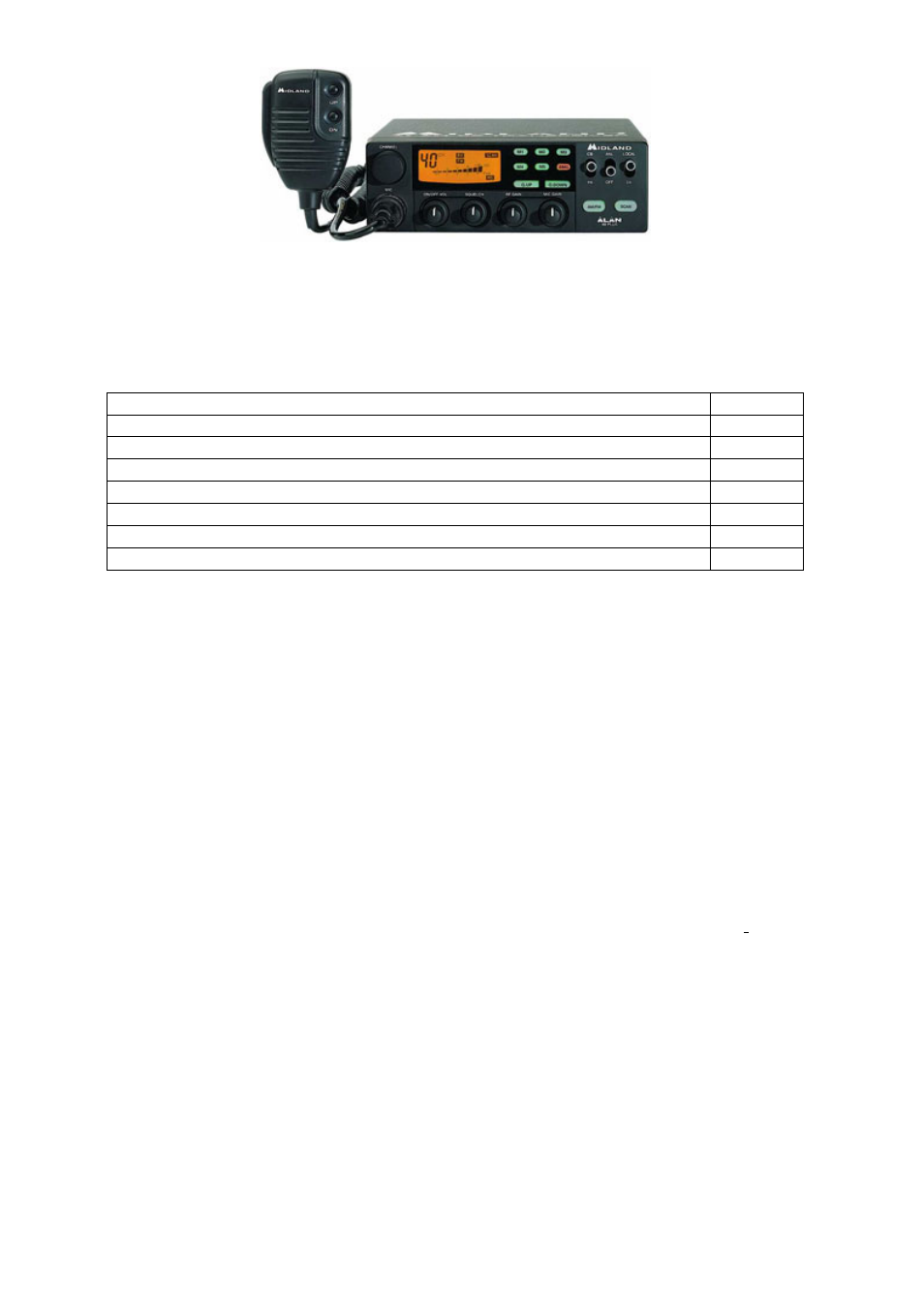

1.

ВВЕДЕНИЕ ……………………………………………………………..

стр.2

2.

ВОЗМОЖНОСТИ РАДИОСТАНЦИИ ………………………

стр.2

3.

ОРГАНЫ УПРАВЛЕНИЯ ТРАНСИВЕРА ………………

стр.3

4.

ИНФОРМАЦИЯ НА ДИСПЛЕЕ ……………………………..

стр.6

5.

УСТАНОВКА ТРАНСИВЕРА ………………………………….

стр.7

6.

РАБОТА С ТРАНСИВЕРОМ …………………………………..

стр.7

7.

ПРИЛОЖЕНИЕ ………………………………………………………..

стр.8

8.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ……………………..

стр.8

1.

ВВЕДЕНИЕ.

1.2. ГЛАВГОССВЯЗЬНАДЗОР РФ разрешает использование радиостанции в 40 каналах (частотах) так

называемой сетки “С” (26,965…27,405 Мгц) и 40 каналах (частотах) так называемой сетки “D”
(27,415…27,855 Мгц).

1.3. Радиосвязь в этом диапазоне регламентируется разделом 4 «Правил продажи, регистрации и эксплуатации

портативных приемопередающих радиостанций», выпущенных ГИЭ.

ОБЯЗАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ВЫДЕРЖКАМИ ИЗ ЭТОГО ДОКУМЕНТА (СМ. ПРИЛОЖЕНИЕ) ДО
ВЫХОДА В ЭФИР!

1.4.

НИКОГДА НЕ ВКЛЮЧАЙТЕ ТРАНСИВЕР НА ПЕРЕДАЧУ БЕЗ АНТЕННЫ!

НЕСОБЛЮДЕНИЕ ЭТОГО ПРАВИЛА ВЫВЕДЕТ ТРАНСИВЕР ИЗ СТРОЯ.

1.5.

Радиостанция ALAN 48 PLUS сертифицированна в министерстве связи РФ (сертификат N

о

ОС/1-РС-224 от

01/06/95).

2.

ВОЗМОЖНОСТИ РАДИОСТАНЦИИ.

ALAN 48 PLUS — более совершенная 400

канальная модель радиостанции гражданского диапазона, имеющая

целый ряд значительно повышающих ее потребительские свойства дополнительных функций. Устанавливается в
автомобиле или используется как базовая радиостанция теми, кто знает цену качественной радиосвязи. Обладает
отличными, устойчивыми по всему диапазону характеристиками чувствительности и избирательности. За счет
применения балансного смесителя на полевых транзисторах и полосового фильтра на входе обеспечивается полное
подавление помех по побочным каналам. Точная настройка частоты и надежность достигаются применением 400
канального синтезатора частоты. Это электронное устройство современной схемотехники, собрано из лучших

2

Дальнобойщикам часто приходится общаться с коллегами. Делать это удобнее не через мобильный интернет, который есть далеко не на всей территории страны, а с помощью раций, работающих на конкретной частоте. Особую популярность приобре-ли изделия марки Alan. О них далее в статье.

Рация «Алан»

Midland Alan – серия раций CB-диапазона, включающая в себя портативные и стационарные модели, популярные среди водителей грузовиков и таксистов.

В линейку входят такие устройства, как:

1. Alan 42.
2. Alan 48.
3. Alan 78 Plus.

При использовании CB-диапазона сигнал передается на частоте 27 МГц.

ИНТЕРЕСНО! В разных странах этот спектр либо минимально регламенти-рован, либо не контролируется вообще, поэтому его легально можно использовать для передачи данных.

Дальность связи в этом частотном секторе зависит от мощности и вида приемопере-датчиков.

Технические особенности

Среди технических особенностей работы рации выделяются:

1. Относительно высокая дальность связи. Обеспечивается за счет работы в диапазоне ультра-коротких волн.
2. Большое количество поддерживаемых каналов.
3. Низкие массогабаритные показатели. Вес большинства моделей не превышает 1 кг, а некоторые устройства (в частности, Алан 42) даже помещаются в карман джинсов или куртки.
4. Возможность использования в автономном и стационарном режиме (относится не ко всем вариантам). Ту же модель Alan 42 можно запитать как от аккумулятора, так и от прикуривателя авто.

CB-приемопередатчики не отличаются значительной ударопрочностью или влагостойкостью. Зато они в 2–3 раза дешевле своих аналогов, работающих на частотах 400–470 МГц, поэтому они отлично подходят для бытового применения.

Модели

Далее будут описаны основные технические характеристики моделей раций Alan, упомянутых выше.

Есть также модель Alan 48 Excel, которая отличается от Plus-варианта:

1. Более широким частотным диапазоном (25,615-30,105 МГц).
2. Меньшими габаритами (150/45/175 мм).

С моделью 48 Эксел можно ознакомиться в этом видео:

Стационарным аналогом рации Alan 42 является вариант Alan 100 Plus, который работает в том же диапазоне частот, поддерживает такое же количество каналов.

Отличия заключаются в следующем:

• масса не 190 г, а 1300 г;
• размеры не 140/70/30 мм, а 180/50/150 мм;
• мощность передатчика в 2 раза выше – 8 Вт.

Подключение

Все модели Alan за исключением Alan 42 запитываются от бортовой сети при помощи провода с предохранителем. Достаточно подключить модель кабелем к прикурива-телю.

42-я версия рации может получать питание от:

1. Бортовой сети.
2. Блока с аккумуляторами.
3. Блока с батарейками.

У блока с аккумуляторами есть разъем для зарядки через адаптер, который поставляется с рацией.

Кнопки и функции

Модель Alan 42 имеет следующие элементы управления:

• DW – поочередное прослушивание пары каналов;
• SC – поиск сеток и самих каналов;
• кнопка включения и выключения подсветки экрана;
• EMG – переключение рации на аварийный канал 9;
• LCR – переключение рации на последний активный канал;
• H/L – регулировка мощности передатчика (от 1 до 4 Вт);
• Lock – блокировка элементов управления (кроме клавиши активации подсветки);
• Q.up и Q.down – переключение по 10 каналов вверх и вниз соответственно.
• AM/FM – переключение между режимами модуляции.

Эти клавиши вынесены на лицевую панель. Сбоку находятся еще три элемента управ-ления. Стрелками вверх и вниз обозначены кнопки переключения между каналами.

Особой текстурой покрыта тангента выхода на передачу.

На верхнем торце есть регуляторы громкос-ти (в крайнем левом положении он выключает рацию), а также порогового шумоподавления. Величина звука обозначена литерами VOL, а подавление шумов – SQL.

Стационарные модели имеют практически одинаковые органы управления.

Везде присутствуют такие элементы регулировки, как:

1. SQL.
2. VOL.
3. AM/FM.
4. стрелки для перехода между каналами.

Для начала работы с рацией нужно:

1. Если используется стационарная модель, то предварительно необходимо подсоединить к ней микрофон. Сделать это можно, воткнув штекер в соответствующий разъем.
2. Проверить надежность установленной антенны. При необходимости требуется закрепить ее плотнее в корпусе, иначе прием сигнала будет низкого качества.
3. Повернуть ручку SQL, отвечающую за шумоподавление, против часовой стрелки до упора.
4. Включить станцию.
5. Отрегулировать громкость.
6. Выбрать нужный канал.

ВАЖНО! При необходимости можно менять SQL.

Чтобы отправить сигнал, следует зажать тангенту PTT и передать сообщение в микрофон. Для приема волны других пользователей нужно отпустить PTT и слушать, что приходит в эфир.

Настройка канала для дальнобойщиков

Каждое устройство имеет одинаковый принцип настройки на нужную сетку каналов.

Alan 42

Настройка на дальнобойщиков «Алан 42» осуществляется по следующей инструкции:

1. Установить станцию в режим работы с амплитудной модуляцией AM.
2. Начать настраивать устройство на частоту 27,135 МГц, что соответствует 15-му каналу сетки D от Alan.
3. Начать передачу и прием сигнала в канале.

Иногда в эфире наступает тишина, но в целом там ведутся оживленные разговоры на различные темы. Важно помнить о правилах вежливости в диалоге с собеседниками.

КСТАТИ! Стандартная антенна у станции ловит плохо, поэтому водители грузовых машин приобретают внешний модуль и магнитом присоединяют его к крыше авто. Настройка «Алан 42» на канал дальнобойщиков при этом никак не изменится.

Alan 48 Plus

Чтобы настроить рацию «Алан 48 Плюс» на волну дальнобойщиков, нужно произвести те же действия, что и на Alan 42:

• AM;
• 27,135 МГц;
• сетка D;
• 15 канал.

Alan 78 Plus

Настройка на дальнобой «Мидланд Алан 78 Плюс» проводится так же, как и на «48 Плюс». Предварительно станции может потребоваться установка сетки частот. В моделях 48+ и 78+ это можно проводить далее описанным способом (соответствует только SMD-девайсам).

Порядок наладки:

1. На выключенной радиостанции зажать кнопки SCAN и AM/FM.
2. Удерживая кнопки, включить станцию. На экране загорятся все элементы.
3. Выбрать алановскую сетку частот D.
4. Либо подождать 5–7 секунд, либо сразу нажать кнопку AM/FM. Появится рабочее изображение (PX: каналы и частоты, оканчивающиеся на 0; RX – на 5)
5. Выключить станцию.
6. Открыть корпус со стороны динамика.
7. Найти CPU микросхемы и рядом с ним запаять перемычки по заранее выбранному варианту (PX 110/RX 101, где 1 – запаяно, 0 – не запаяно).
8. Включить станцию.

После этих процедур можно настроиться на канал дальнобойщиков на рации «Алан».

Отзывы водителей

Дальнобойщики отмечают, что радиостанции от Alan морально устарели, но от этого их функции хуже не стали. Да, разработаны некоторые модели (Alan 42) действитель-но были очень давно, хотя они и по сей день исправно работают, и обеспечивают связь между водителями.

Выделяют два недостатка у радиостанций Alan:

1. Неудобная настройка некоторых моделей (касается SMD-вариаций 48+, 78+ с запайкой перемычек).
2. Необходимость установки внешней антенны в целях поддержания сигналов приема и передачи на высоком уровне (актуально для Alan 42).

Доработки требуются для обеспечения лучшего приема и передачи сигнала.

Итог

Рация от Alan – надежный помощник дальнобойщика при обеспечении связи в CB-диапазоне. Многих подкупает именно их дешевизна по сравнению со станциями других производителей. При этом они не лишены недостатков. Правда, существен-ными их вряд ли можно назвать, потому что они быстро устраняются.

Детальная информация видна на видео:
