YOSAN JC-300Plus

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ВВЕДЕНИЕ

Трансивер Yosan JC-300Plus относится к классу оборудования доступных
гражданских средств радиосвязи диапазона 27МГц.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОБЩИЕ

Передатчик

Синтезатор частоты с кварцевой стабилизацией

Приемник

Супергетеродин с двойным преобразованием

Напряжение питания

DC 13.8 Вольт с общим минусом

Рабочая температура

-10 °C ~ +50 °C

Шаг сетки

10 кГц

Сдвиг частоты

-5 кГц

ПЕРЕДАТЧИК

Выходная мощность

FM/AM 4 Вт (7 Вт)*

Рабочий диапазон частот

26.965-27.405 MГц (26.965 -28.305 МГц)*

Отклонение частоты

+/-500 Hz

Типы модуляции

AM: 90 %
FM: 2 кГц

ПРИЕМНИК

Чувствительность

AM: 0.5 мкВ (S/N 10dB)
FM: 0.3 мкВ (S/N 12dB)

Порог срабатывания системы
шумоподавления

Не более 1 мкВ

Чувствительность, ограниченная
системой шумоподавления

0.5 мкВ

Динамический диапазон

45 dB

Максимальная звуковая мощность

5 Вт

Звуковая нагрузка

8 Ом

*

опционально

ОСНОВНЫЕ ОСОБЕННОСТИ И ФУНКЦИИ

ФУНКЦИИ

1.

Два вида модуляции — AM/FM

2.

Кнопка сканирования SC

3.

Экстренный вызов канала 9 (переключение сеток)

4.

Кнопочное управление каналами UP/DN

5.

Энергонезависимая память настроек

6.

Быстрое включение сдвига частоты -5 кГц

7.

Регулируемая автоматическая система шумоподавления

8.

Возможность работы в скрытых каналах

УПРАВЛЕНИЕ

1.

Регулятор громкости с выключателем питания

2.

Регулятор порога шумоподавления

3.

Кнопки переключения каналов вверх/вниз

4.

Кнопка экстренного вызова 9 канала

5.

Кнопка сканирования по каналам

ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ

1.

Отображение КАНАЛЫ/СЕТКА/СКАНИРОВАНИЕ

2.

Индикация режимов TX / SC / FM /AM / HD / 5

3.

Отображение рабочей сетки частот C,D,E

* Разъём для внешнего громкоговорителя 3,5мм
* Разъём для антенны типа PL-259
* Разъём для микрофона (гарнитуры) 4-контактный
* Встроенный подавитель импульсных помех (для режима АМ)
* Размеры 138 х 125 х 40 мм
* Вес: 0,6 кг, общий: 1 кг.

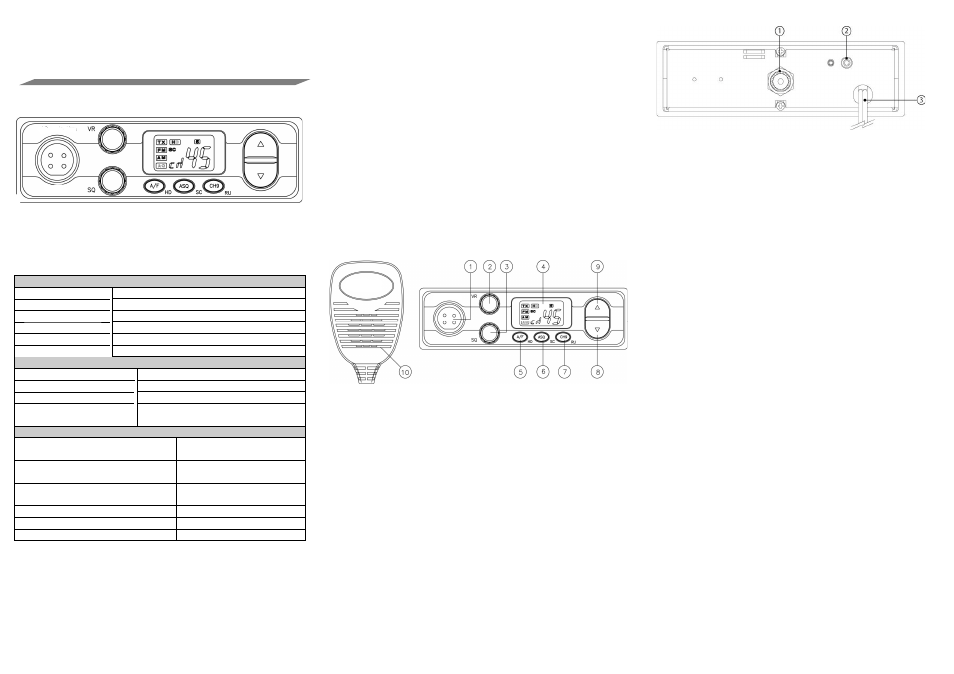

ОРГАНЫ УПРАВЛЕНИЯ И ОТОБРАЖЕНИЯ

1. Разъем 4-контактный для подключения выносной гарнитуры
2. Выключатель питания / Регулятор громкости VR. Вращением по часовой
стрелке включает питание трансивера и увеличивает громкость. Вращением
против часовой стрелки до щелчка выключает питание и уменьшает
громкость звука.
3. Регулятор уровня порога срабатывания системы шумоподавления SQ.
4. Жидкокристаллический дисплей. Отображает все текущие режимы
работы трансивера.
5. Кнопка выбора типа модуляции А/F (однократное нажатие) или
включения доступа к скрытым каналам (удержание в течение 2 секунд).
6. Кнопка включения режима автоматического шумоподавления ASQ
(однократное нажатие) или режима сканирования SC (удержание в течение
2 секунд).
7. Кнопка быстрого переключения в канал экстренного вызова CH9
переключения сеток/включения сдвига частоты -5кГц. Однократное
нажатие переключит трансивер на 9 канал аварийного вызов или
переключает сетки С-D-E, если трансивер работает в многосеточном
режиме. Удержание кнопки в течение 2 секунд включает режим сдвига
частоты -5кГц.
8. Кнопка переключения каналов вверх
9. Кнопка переключения каналов вниз
10. Выносная гарнитура с микрофоном и кнопкой передачи РТТ

ЗАДНЯЯ ПАНЕЛЬ

1. Разъём для подсоединения кабеля антенны с разъемом PL-259.
2. Разъём для внешнего громкоговорителя 3,5мм.
3. Провод питания (красный «+», черный «-» источника питания 13.8В) .

ОСНОВНЫЕ РЕЖИМЫ

Режимы Приём / Передача

Переход из режима Прием в режим Передача осуществляет кнопка PTT.

Она расположена на гарнитуре радиостанции. При отпущенной кнопке идет
прием сигнала, при нажатой – передача.

Режим RESET CPU.

Используется для очистки памяти процессора и установки заводских

настроек. Удерживая нажатой кнопку CH9 включить радиостанцию ручкой
VR (2). На экране отобразится надпись «reSE», произойдет возврат к
заводским установкам.

Режим 40 / 120 каналов.

Удерживая нажатой кнопку A/F (5), включить радиостанцию ручкой VR

(2). Трансивер перейдет в многосеточный режим. Переключение сеток
выполняется кнопкой CH9 (7). Сетки С,D,E отображаются на экране
соответствующими буквами С, d, E.

Режим автоматического шумоподавления
Для более комфортной работы трансивера можно включить режим

автоматического шумоподавления. Он обеспечивает меньшее количество
срабатываний на помехи. Для включения режима однократно нажмите
кнопку ASQ (6). На экране отобразится символ «AQ». Для выхода из режима
повторно нажмите кнопку ASQ (6). Символ «AQ» исчезнет. Трансивер
перейдет

в

режим

ручной

регулировки

уровня

срабатывания

шумоподавления. Уровень срабатывания регулируется регулятором SQ (3).

Режим сканирования
Режим сканирования используется для поиска канала, на котором

происходит интенсивный радиообмен. После нажатия и удержания кнопки
ASQ начинается сканирование (прослушивание) каналов по возрастанию
номера. При обнаружении сигнала на канале сканирование будет
приостановлено. После пропадания сигнала сканирование возобновляется
через 10 секунд. При нажатии на кнопку РТТ (передача) сканирование
будет остановлено.

Режим работы в скрытых каналах

Нажать и удерживать кнопку A/F (5) более 2 секунд. На экране

отобразится символ «HD». В каждой сетке станут доступны каналы 1-45 (40
стандартных и 5 скрытых каналов). Для отключения режима повторно
нажать и удерживать кнопку A/F (5) более 2 секунд. На экране исчезнет
символ «HD» и трансивер перейдет в стандартный режим 40/120 каналов.

Установка частотного сдвига -5кГц (Россия/Европа)

Нажать и удерживать в течение 2 секунд кнопку CH9 (7). На экране
появится

символ

«5».

Трансивер

перейдет

в

режим

-5кГц

(Российский/Польский стандарт). Для возврата в первоначальный режим,
повторить операцию.

MegaJet MJ-333

MJ-333

MegaJet

MegaJet MJ-333

MegaJet

7.Регулируемая автоматическая система шумоподавления

8.Возможность работы в скрытых каналах

УПРАВЛЕНИЕ

1.Регулятор громкости с выключателем питания

2.Регулятор порога шумоподавления

3.Кнопки переключения каналов вверх/вниз

4.Кнопка экстренного вызова 9 канала

5.Кнопка сканирования по каналам

ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ

1.ОтображениеКАНАЛЫ/СЕТКА/СКАНИРОВАНИЕ

2.Индикация режимов TX/ SC / FM/AM/ HD / 5

3.Отображение рабочей сетки частот C,D,E

*Разъём для внешнего громкоговорителя 3,5мм

*Разъём для антенны типа PL-259

*Разъём для микрофона (гарнитуры) 4-контактный

*Встроенный подавитель импульсных помех (для режима АМ)

*Размеры 138 х 125 х40 мм

*Вес: 0,6 кг, общий: 1 кг.

ОРГАНЫУПРАВЛЕНИЯ И ОТОБРАЖЕНИЯ

MJ-333

MJ-333

MegaJet

1.Разъем 4-контактный для подключения выносной гарнитуры

2.Выключатель питания / Регулятор громкости VR. Вращением по часовой стрелке включает питание трансивера и увеличивает громкость. Вращением против часовой стрелки до щелчка выключает питание и уменьшает громкость звука.

3.Регулятор уровня порога срабатывания системы шумоподавления SQ.

4.Жидкокристаллический дисплей. Отображает все текущие режимы работы трансивера.

5.Кнопка выбора типа модуляции А/F (однократное нажатие) или включения доступа к скрытым каналам (удержаниев течение 2 секунд).

6.Кнопка включения режима автоматического шумоподавления ASQ (однократное нажатие) или режима сканирования SC (удержание в течение

2секунд).

7.Кнопка быстрого переключения в канал экстренного вызова CH9 переключения сеток/включения сдвига частоты -5кГц. Однократное нажатие переключит трансивер на 9 канал аварийного вызов или переключает сетки С-D-E, если трансивер работает в многосеточном режиме. Удержание кнопки в течение 2 секунд включает режим сдвига частоты -5кГц.

8.Кнопка переключения каналов вверх

9.Кнопка переключения каналов вниз

10.Выносная гарнитура с микрофономи кнопкой передачи РТТ
