Neoline x cop 4100 – это профессиональный радар-детектор, который способен детектировать различные радиодиапазоны и частоты в диапазоне частот от 24 до 36 ГГц. Данный прибор позволяет обезопасить водителя на дороге от возможных штрафов за превышение скорости и упростить его путешествие.

Однако, для того чтобы всегда быть уверенным в работе своего радар-детектора и получать от него максимальную пользу, необходимо правильно настроить устройство на нужные настройки. В этой статье мы расскажем вам, как настроить Neoline x cop 4100 согласно инструкции и получить от него максимальную эффективность.

Наша подробная инструкция поможет вам разобраться во всех нужных настройках и параметрах работы радар-детектора Neoline x cop 4100. Мы рассмотрим не только базовые настройки, но и рекомендации по дополнительной настройке устройства, которые помогут вам получить от него еще больше эффекта и защитить себя на дороге максимально эффективно.

Содержание

Neoline x cop 4100: настройка и инструкция
Краткое описание устройства
Настройка
Инструкция по использованию
Шаг 1: Подготовка к установке детектора
1.1. Ознакомьтесь с инструкцией
1.2. Проверьте комплектацию
1.3. Определите место установки
1.4. Подготовьте инструменты
1.5. Отключите автомобиль
Шаг 2: Установка Neoline x cop 4100 в автомобиль
1. Подготовьте место установки
2. Подключите кабель питания
3. Установите датчик скорости
4. Настройте устройство
5. Установите ограничитель скорости
Шаг 3: Настройка детектора Neoline x cop 4100
1. Установка яркости экрана
2. Настройка радар-детектора
3. Настройка ограничения скорости
4. Настройка языка
Вопрос-ответ
Какой тип аккумулятора рекомендуется использовать с устройством Neoline x cop 4100?
Какие виды карт памяти совместимы с Neoline x cop 4100?
Можно ли использовать устройство без GPS-сигнала?
Как калибровать устройство вручную?
Можно ли использовать Neoline x cop 4100 для записи звука в салоне автомобиля?
Как подключить устройство к компьютеру для сохранения записей?

Neoline x cop 4100: настройка и инструкция

Краткое описание устройства

Neoline x cop 4100 – это регистратор движения, который помогает записывать видео с водительского места. Устройство имеет встроенный экран и может работать как в автоматическом, так и в ручном режиме.

Настройка

Перед использованием необходимо правильно настроить устройство. Сначала нужно установить его на лобовое стекло автомобиля с помощью крепления, которое входит в комплект. Затем следует подключить регистратор к зарядному устройству и зарядить его до полной емкости.

Чтобы настроить дату и время записи, необходимо выбрать пункт меню «Настройки» и ввести соответствующие значения. Также можно выбрать разрешение видео и настроить параметры экрана.

Инструкция по использованию

Для начала записи нужно нажать на кнопку «REC», которая находится на лицевой стороне регистратора. Чтобы остановить запись, нужно нажать на эту же кнопку еще раз.

В меню устройства можно выбрать режим записи, настроить датчик столкновения и выбрать язык интерфейса. Также в меню можно выбрать папку, куда будут сохраняться записи с регистратора. Перед удалением записи на устройстве, необходимо перенести ее на компьютер или на флеш-накопитель.

В случае возникновения проблем с устройством, всегда можно обратиться к инструкции, которая входит в комплект. В ней описаны все функции регистратора и способы решения проблем.

Шаг 1: Подготовка к установке детектора

1.1. Ознакомьтесь с инструкцией

Перед установкой детектора в автомобиль необходимо ознакомиться с инструкцией по эксплуатации устройства. Внимательно прочтите все разделы, касающиеся установки и настройки.

1.2. Проверьте комплектацию

Убедитесь, что в комплекте детектора присутствуют все необходимые детали и аксессуары, указанные в инструкции. Проверьте их наличие и отсутствие повреждений.

1.3. Определите место установки

Перед установкой необходимо определить место размещения детектора в автомобиле. Рекомендуется устанавливать детектор на лобовое стекло, но также возможны варианты установки на приборную панель или на кронштейн.

1.4. Подготовьте инструменты

Для установки детектора потребуются следующие инструменты: отвертка, плоскогубцы, кусачки, скотч или двухсторонний скотч и проводники.

1.5. Отключите автомобиль

Перед началом установки следует отключить автомобиль от аккумулятора, чтобы избежать короткого замыкания и повреждения электроники.

После проведения всех вышеперечисленных действий можно приступать к установке и настройке детектора. Если возникают вопросы или необходима дополнительная помощь, обращайтесь к инструкции или к консультантам Neoline.

Шаг 2: Установка Neoline x cop 4100 в автомобиль

1. Подготовьте место установки

Перед установкой Neoline x cop 4100 в автомобиль необходимо выбрать место для его установки. Лучше всего выбрать место, где устройство будет находиться на уровне глаз водителя, чтобы он мог легко наблюдать за работой устройства.

Также не забудьте проверить, имеются ли все необходимые инструменты и крепежные элементы для установки Neoline x cop 4100.

2. Подключите кабель питания

Для подключения кабеля питания Neoline x cop 4100 к автомобилю необходимо использовать разъем прикуривателя. Подключите кабель питания к разъему прикуривателя и установите устройство на выбранное место.

3. Установите датчик скорости

Для правильной работы Neoline x cop 4100 необходимо установить датчик скорости. Датчик скорости можно установить на колесо автомобиля, при помощи специальных крепежных элементов.

4. Настройте устройство

После установки Neoline x cop 4100 и подключения кабеля питания, необходимо настроить устройство. Для настройки устройства необходимо нажать кнопку меню и выбрать соответствующие параметры.

Например, вы можете настроить яркость экрана, громкость звуковых сигналов, настройки детектора радарного излучения и другие параметры.

5. Установите ограничитель скорости

Для того, чтобы использовать Neoline x cop 4100 как ограничитель скорости, необходимо настроить соответствующие параметры и установить ограничитель скорости на выбранное значение. Это поможет вам соблюдать скоростной режим и избежать штрафных санкций.

Шаг 3: Настройка детектора Neoline x cop 4100

1. Установка яркости экрана

Для установки яркости экрана детектора необходимо:

Нажать кнопку «Menu»
Выбрать пункт «Настройки»
Выбрать «Яркость экрана»
Настроить яркость с помощью стрелок «Вверх» и «Вниз»
Нажать кнопку «OK», чтобы сохранить настройки

2. Настройка радар-детектора

Для настройки радар-детектора необходимо:

Нажать кнопку «Menu»
Выбрать пункт «Настройки»
Выбрать «Радар»
Настроить режимы детектирования с помощью стрелок «Вверх» и «Вниз»
Нажать кнопку «OK», чтобы сохранить настройки

3. Настройка ограничения скорости

Для настройки ограничения скорости необходимо:

Нажать кнопку «Menu»
Выбрать пункт «Настройки»
Выбрать «Ограничение скорости»
Настроить желаемое ограничение скорости с помощью стрелок «Вверх» и «Вниз»
Нажать кнопку «OK», чтобы сохранить настройки

4. Настройка языка

Для настройки языка необходимо:

Нажать кнопку «Menu»
Выбрать пункт «Настройки»
Выбрать «Язык»
Настроить желаемый язык с помощью стрелок «Вверх» и «Вниз»
Нажать кнопку «OK», чтобы сохранить настройки

Вопрос-ответ

Какой тип аккумулятора рекомендуется использовать с устройством Neoline x cop 4100?

Для работы устройства рекомендуется использовать литий-ионный аккумулятор напряжением 3,7 В и емкостью не менее 1000 мАч.

Какие виды карт памяти совместимы с Neoline x cop 4100?

Устройство совместимо с картами памяти MicroSD и MicroSDHC емкостью до 32 ГБ.

Можно ли использовать устройство без GPS-сигнала?

Можно, однако в этом случае рекомендуется отключить функцию записи маршрута и использовать устройство для записи видео и звука только в режиме аварийной записи.

Как калибровать устройство вручную?

Калибровку устройства можно провести вручную, выбрав соответствующий режим в меню настроек. Полный алгоритм калибровки описан в инструкции пользователя.

Можно ли использовать Neoline x cop 4100 для записи звука в салоне автомобиля?

Да, устройство оснащено встроенным микрофоном высокой чувствительности и может использоваться для записи звука в салоне автомобиля.

Как подключить устройство к компьютеру для сохранения записей?

Для подключения устройства к компьютеру используйте кабель USB, входящий в комплект поставки. Подключите кабель к устройству и к ПК, после чего выберите режим передачи данных в меню настроек.

Источник

Перейти к контенту

Русские электронные инструкции по эксплуатации

Постоянно обновляемый большой каталог документации по эксплуатации и использованию современных устройств и оборудования на русском языке. Бесплатное скачивание файлов.

Поиск:

Главная

♥ В закладки

Просмотр инструкции в pdf

Поделиться в ВКонтакте

Поделиться в одноклассниках

Поделиться в MAIL.RU

Инструкция по эксплуатации автомобильного радар-детектора Neoline X-COP 4100.

Скачать инструкцию к автомобильному радар-детектору Neoline X-COP 4100 (1,86 МБ)

Автомобильные радар-детекторы

« Инструкция к автомагнитоле Soundmax SM-CCR3706

» Инструкция к GPS навигатору Navitel RE900 Full HD

Вам также может быть интересно

Инструкция к автомобильному радар-детектору Neoline X-COP 5500

Инструкция к автомобильному видеорегистратору Neoline G-Tech X27 Dual

Инструкция к видеорегистратору Neoline X-COP 9300

Инструкция к автомобильному радар-детектору Neoline X-COP 3100

Инструкция к видеорегистратору Neoline X-COP 9000

Инструкция к видеорегистратору Neoline Wide S39

Инструкция к видеорегистратору Neoline X-Cop 9100

Инструкция к видеорегистратору Neoline G-Tech X32

Добавить комментарий

Имя *

Email *

Сайт

Комментарий

;-) :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :???: :?: :!:

Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.

Добавить инструкцию
Заказать инструкцию
Политика конфиденциальности

Источник

Уважаемый покупатель!

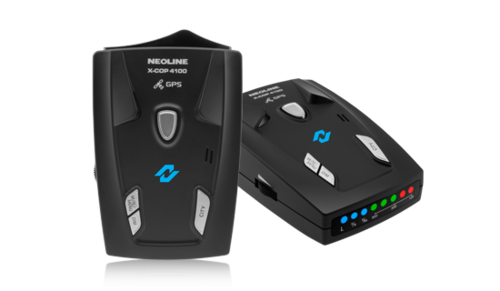

Благодарим за то, что вы приобрели радар-детектор Neoline Х-СОР 4100.

Внимательно и до конца прочитайте данное руководство, чтобы правильно использовать радар-детектор и продлить срок его службы. Сохраните руководство пользователя, чтобы обратиться к нему, если в будущем возникнет такая необходимость.

Обращаем ваше внимание, что устройство не имеет ограничения по условиям эксплуатации в РФ.

[ Содержание ]
Технические характеристики…………………………………………………………..	2
Комплектация………………………………………………………………………………………	4
Условия эксплуатации……………………………………………………………………….	5
Описание разъемов и кнопок………………………………………………………….	7
Инструкция по установке………………………………………………………………….	8
Основные функции…………………………………………………………………………….	9
1.	Включение/Выключение…………………………………………………………………………..	9
2.	Назначение кнопок………………………………………………………………………………….	10
3.	Настройки…………………………………………………………………………………………………..	12
4.	Статус отображения на дисплее……………………………………………………………	19
5.	Автоматическое Включение/Отключение звука……………………………….	20
6.	Обнаружение полицейского радара…………………………………………………...	20
7.	Параметры GPS………………………………………………………………………………………….	23
8.	Демо режим………………………………………………………………………………………………..	27
Обновление прошивки ………………………………………………………………….	27

[ Технические характеристики ]
• Детектирование всех типов современных	•	Приоритет GPS
	радарных комплексов	•	Максимальная скорость
• GPS-база полицейских радаров 45-ти стран	•	Допустимое превышение скорости
	(РФ, ЕС, Белоруссия, Казахстан, Азербайджан,	•	Добавление Опасных зон
	Армения, Грузия, Украина и др.)	• Режимы Город / Трасса / Х-СОР
•	Интеллектуальная обработка камер	• Голосовые подсказки на русском языке
	системы «Автодория»	•	Звуковое оповещение
•	Радиомодуль обнаружения полицейских	•	Автоприглушение звука
	радаров «Стрелка»	•	Настройка громкости
• Оповещение о камерах контроля ПДД	•	Настройка яркости
	(выделенная полоса, перекресток, светофор,	•	Демо режим
	обочина, фотофиксация «в спину»)	• «Холодный старт» — поиск спутников в течение 45-120 сек.
•	Голосовое оповещение	• «Теплый старт» — поиск спутников в течение 5-10 сек.
	о 45 типах стационарных радаров	• Дальность обнаружения до 1,5 км
•	Диодный дисплей	• Защита от обнаружения VG-2
•	Отображение текущего расстояния	• Обновление прошивки через порт Mini USB
	до полицейского радара на дисплее	• Входное напряжение 12-24 В
• Отображение мощности сигнала на дисплее	• Включение / Отключение диапазонов частот: S/K, X/Ka, Laser
•	Фильтрация ложных сигналов	•	Гарантия 2 года
•	Режим Тишины	•	Сделано в Корее

1. Частота принимаемых излучений

—Ultra-X диапазон

—Ultra-K диапазон

—X диапазон (10.525 Ггц +/- 50Мгц)*

—K диапазон (24.150 Ггц +/- 100 Мгц)

—KA диапазон (34.70 Ггц +/- 1300 Мгц)*

—Лазер (800nm ~ 1100nm)

—Стрелка (24.150 Ггц)

Примечание:

—Neoline X-COP 4100 имеет объединенный диапазон частот Х и Ка, в связи с тем, что практически все современные полицейские радары работают в К диапазоне и лишь некоторые в Х или Ка. Но в то же время большинство ложных сигналов происходят на частоте Х и Ка.

—Разработчики радар-детектора X-COP 4100 рекомендуют отключить диапазон Х/Ка при движении в пределах города.

—Разработчики радар-детектора X-COP 4100 объединили диапазон частот К и «Стрелка». Полицейский радар «Стрелка» является одним из самых сложнодетектируемых полицейских радаров. При обнаружении такого типа радара на дисплее отобразится иконка «S/К».

Neoline 4100 User Manual

2. Характеристики

•GPS модуль: Quectel L80 (MT3337 Chipset, Media Tek)

•«Холодный» старт – поиск спутников в течение 45-120 сек.

•«Теплый» старт – поиск спутников в течение 5-10 сек.

•Входное напряжение: DC 12-24 В

•Потребление тока: Стандарт 180 мА, Максимально 350 мА

•Размеры: 98 (длина) * 64 (ширина) * 32 (высота)

•Рабочая температура: -20°C ~ 60°C

3. Комплектация

•NEOLINE X-COP 4100 (1)

•Крепление к лобовому стеклу (2)

•Кабель питания в автомобильную розетку (3)

•USB кабель (4)

•	Руководство пользователя	4
•	Гарантийный талон

Примечание:

Технические характеристики и комплект поставки может несколько отличаться, но без потери функциональности изделия.

[ Условия эксплуатации ]

1.Ознакомьтесь с условиями в гарантийном талоне.

2.Установите радар-детектор должным образом в соответствии с руководством пользователя. Во избежание несчастных случаев соблюдайте предписанные правила.

3.Применяйте только тот кабель питания, который идет в комплекте. При использовании стороннего зарядного устройства, даже если оно имеет схожий разъем питания, работоспособность может быть нарушена.

4.Соблюдайте температурные условия хранения и эксплуатации (см. технические характеристики). Не допускайте долговременного пребывания радар-детектора на солнце.

5.Прежде чем покинуть автомобиль, убедитесь в том, что радар-детектор выключен – не оставляйте устройство

на долгое время включенным, это может повести за собой чрезмерное потребление аккумулятора транспортного средства и уменьшения срока эксплуатации радар-детектора.

6.Будьте осторожны при эксплуатации – не допускайте падения или сдавливания устройства.

7.Во избежание дорожно-транспортных происшествий не совершайте каких-либо манипуляций с радар-детектором во время управления автомобилем.

8.Во время чистки салона автомобиля снимите радар-детектор во избежание попадания на него чистящего средства, так как это может привести к изменению внешнего вида или нарушить работоспособность.

9.Не устанавливайте устройство в том месте, откуда происходит открытие подушки безопасности.

10.Используйте стандартное напряжение 12-24 В.

11.Ничего не должно закрывать или покрывать устройство во время его использования.

12.Не используйте радар-детектор вне транспортного средства.

13.Показания радар-детектора могут быть неточными в связи с возможными сторонними излучениями. Мощные источники излучения могут приводить к нестабильной работе устройства. К подобного рода источникам излучения, в частности, но, не ограничиваясь, могут относиться: датчики мертвых зон в автомобиле, датчики открытия автоматических раздвижных дверей, базовые станции сотовых сетей, нештатные электронные устройства в салоне автомобиля (в т.ч. устройства с GPS модулем, радар-детекторы, мобильные телефоны и др.), высоковольтные ЛЭП.

Детектирование (улавливание) прибором посторонних источников излучения не является неисправностью устройства.

14.В зависимости от особенностей ландшафта, показания устройства могут различаться.

15.Радар-детектор предназначен только для обнаружения источников радиоизлучений. Производитель не может гарантировать абсолютное обнаружение всех существующих источников радиосигнала, в связи с возможными изменениями характеристик и параметров измерительных приборов.

16.Радар-детектор может некорректно работать в автомобиле с атермальным лобовым стеклом или стеклом с подогревом. В связи с тем, что данные лобовые стекла содержат металлическое напыление в своей конструкции детектирование сигналов широкого диапазона частот и корректная работа GPS модуля может быть нарушена.

[ Описание разъемов и кнопок ]		Разъем для крепления
Линза

Разъем питания 12-24 В

Кнопка фиксации (нажмите для отсоединения крепления)

Динамик

Вкл / Выкл Колесо регулировки громкости

Меню / Отключение
громкости	Режимы Город/Трасса/X-COP

Настройка яркости

[Инструкция по установке]

1. Установка на лобовом стекле

Перед использованием радар-детектора Neoline X-COP 4100 соблюдайте следующий порядок подключения:

1.Подключите кабель питания в разъем с левой стороны устройства, а адаптер – в разъем прикуривателя автомобиля.

2.Из комплекта выберите крепление для лобового стекла.

3.Вставьте свободным концом крепление в специальное отверстие на лицевой стороне корпуса устройства.

4.Прикрепите устройство к лобовому стеклу при помощи крепления с присосками.

5.Радар-детектор необходимо закрепить у основания лобового стекла в горизонтальной плоскости, т. к. излучения полицейских радаров приходятся на эту область.

6.Запустите двигатель автомобиля.

Теперь радар-детектор готов к эксплуатации. Пожалуйста, прочитайте инструкцию и обратите внимание на примечания.


Присоска	Крепежный
		элемент

Стекло

Примечание:

—Радар-детектор работает только в сети с напряжением 12-24 В.

—Убедитесь, что антенна радар-детектора направлена в сторону движения.

—Прикрепляйте устройство только к чистому лобовому стеклу.

Внимание: устанавливая радар-детектор необходимо не забывать о том, что устройство не должно блокировать обзор водителю и не являться потенциальным источником травмы в случае ДТП.

[Основные функции]

1. Включение/Выключение

1.1. Включение После подключения адаптера питания в прикуриватель запустите двигатель автомобиля и включите радар-

детектор Neoline X-COP 4100 с помощью колеса регулировки в левой части устройства.

1.2. Выключение Чтобы выключить Х-СОР 4100 необходимо прокрутить вниз колесо

регулировки громкости в левой части устройства или выключить двигатель автомобиля.

2. Назначение кнопок

2.1. MENU/MUTE кнопка

2.1.1. В стандартном режиме:

— Короткое нажатие во время обнаружения полицейского радара – отключение громкости — Длинное нажатие – вход в Меню

2.1.2. В Меню – переключение между параметрами 2.2. DIM кнопка

2.2.1. В стандартном режиме — Короткое нажатие – изменение Яркости подсветки дисплея (Яркая, Средняя, Темная) Яркая = 100% яркости Средняя = 50% яркости

Темная = 0% яркости (во время обнаружения сигнала в диапазонах частот яркость переключится на Среднюю) 2.2.2. В Меню – изменение параметров

2.3. CITY кнопка

2.3.1. Короткое нажатие:

— Переключение между режимами «Город» / «Трасса» / «Х-СОР»

Loading…
