Читал жалобы, что Radioddity GD-77 при работе в PMR диапазоне серет в соседние каналы.
Поэкспериментировал.

Подопытные:

1. Radioddity GD-77 запрограммированы PMR каналы (ширина полосы 12,5 кГц)

2. ZASTONE ZT-V9 приёмник прямого преобразования (тот же Баофенг пятый, только в другой обёртке)
Запрограммировал 8 каналов PMR с шириной полосы Narrow (узкая) и
Запрограммировал 8 каналов PMR с шириной полосы Wide (широкая)

3. Детская игрушка Motorola T4502 приёмник гетеродин. Ширина полосы никак не меняется, изначально узкая, заточена специально под PMR

_________________________

Передача с GD-77 на 4 канале PMR
Приём ZASTONE ZT-V9 на каналах с шириной полосы Narrow (узкая)

4 канал — чистый приём
3 и 5 каналы — короткие пшики в момент начала и конца передачи
1,2 и 6,7,8 каналы — тишина
__________________________

Передача с GD-77 на 4 канале PMR
Приём ZASTONE ZT-V9 на каналах с шириной полосы Wide (широкая)

3,4,5 канал — чистый приём
2 и 6 каналы — короткие пшики в момент начала и конца передачи
1 и 7,8 каналы — тишина
___________________________

Передача с GD-77 на 4 канале PMR
Приём Детская игрушка Motorola T4502

4 канал — чистый приём
1,2,3 и 5,6,7,8 каналы — тишина
___________________________

Передача ZASTONE ZT-V9 на 4 канале PMR с шириной полосы Narrow (узкая)
Приём Radioddity GD-77

4 канал — чистый приём
1,2,3 и 5,6,7,8 каналы — тишина
___________________________

Передача ZASTONE ZT-V9 на 4 канале PMR с шириной полосы Wide (широкая)
Приём Radioddity GD-77

4 канал — чистый приём
1,2,3 и 5,6,7,8 каналы — тишина
___________________________

Передача Детская игрушка Motorola T4502 на 4 канале PMR
Приём Radioddity GD-77

4 канал — чистый приём
1,2,3 и 5,6,7,8 каналы — тишина
___________________________

Передача Детская игрушка Motorola T4502 на 4 канале PMR
Приём ZASTONE ZT-V9 на каналах с шириной полосы Narrow (узкая)

4 канал — чистый приём
1,2,3 и 5,6,7,8 каналы — тишина
___________________________

Передача Детская игрушка Motorola T4502 на 4 канале PMR
Приём ZASTONE ZT-V9 на каналах с шириной полосы Wide (широкая)

4 канал — чистый приём
3 и 5 каналы — искажённый приём, если в Motorola T4502 громко говорить или дуть в микрофон
1,2 и 6,7,8 каналы — тишина
___________________________

Так что, всё дело — чем принимать.
Если Принимающая станция с приёмником прямого преобразования (не гетеродин), да ещё не правильно настроена (широкая полоса) тогда, да — всё плохо.

А вот Radioddity GD-77 — опять маладца)))
С соседних каналов ничего не хапает, даже если там идёт передача широкой полосой.

Эта информация предназначена в первую очередь для любителей поковыряться в своей GD-77. В любом случае пользователь принимает на себя всю ответственность и риск использования информации ниже и предоставленных здесь инструментов.

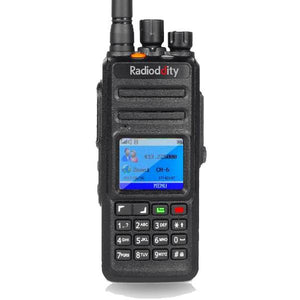

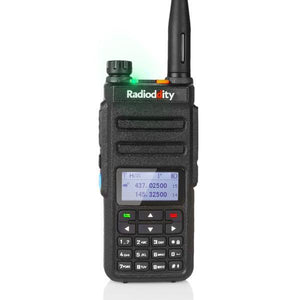

Radioddity GD-77 становится очень популярным двухдиапазонным DMR-трансивером начального уровня для использования радиолюбителями. В этом поле, если возникает проблема с оборудованием, пользователь вернет радио своему поставщику для ремонта. Низкая стоимость станции часто означает, что ремонт обычно невозможен, поэтому замена вместо ремонта является наиболее рентабельной стратегией.

Мы часто предпочитаем ремонтировать собственное радиооборудование, и у нас есть время экспериментировать, настраивать оборудование, пока оно не будет «таким как надо» для наших нужд. Проект по адаптации GD-77 возник из этой философии. Единственная проблема заключалась в том, что не было никаких инструментов, информации или ссылок, которые позволили бы поддерживать GD-77. Увидев необходимость в этой информации, Роджер VK3KYY, Colin G4EML и Jason VK7ZJA поместили GD-77 под микроскоп, чтобы получить необходимые инструменты для настройки и поддержки GD-77.

Radioddity имеет свой собственный процесс настройки для GD-77, что упоминается в документах FCC по сертификации, но это скрыто от широкой общественности, чтобы не работать в ущерб для компании. Поскольку Radioddity не имеет сервисного центра ремонта, публикация этой информации не лишит Radioddity дохода. Фактически, доступность этой информации может повысить привлекательность GD-77 для сообщества радиолюбителей и даже увеличить продажи, подобно тому, как MD380 Toolz должен был вызвать взрыв продаж для TYT.

Ожидается, что в результате этого проекта в конечном итоге будет создан автономный инструмент настройки программного обеспечения для GD-77. В настоящее время проект корректировки GD-77 еще не готов перейти на этот этап, поскольку некоторые данные должны быть уточнены и лучше расшифрованы для понимания. Как только это будет сделано, инструменты регулировки смогут быть полностью опубликован. Однако на данный момент большая часть базовой информации и инструментов все здесь, но представлена ​​таким образом, что они довольно «сырая» и нуждается в небольшом опыте общения с техническими средствами, чтобы иметь возможность использовать их.

ПРЕДУПРЕЖДЕНИЕ. Программное обеспечение Flash Manager от GD-77 — инструмент очень низкого уровня, который может нанести серьезный и безвозвратный ущерб вашему радио. Неизбирательное использование может испортить как программное обеспечение, так и аппаратное обеспечение вашего радио. Удостоверьтесь, что вы точно и четко понимаете, что вы делаете.

Ссылки для скачивания:

Загрузите Flash-менеджер GD-77 здесь (77kb)

Загрузите файл поддержки DLL здесь; он должен находиться в том же каталоге, что и исполняемый файл Flash Manager. (96 kb)

Если вам нужен хороший шестнадцатеричный редактор, загрузите HxD на ваш предпочтительный язык здесь (около 860kb)

В GD-77 имеется четыре типа памяти:

1 ) EEPROM 64kbyte: здесь хранится половина кода.
2 ) Внешняя флэш-память 1 Мбайт: другая половина кода, идентификаторы DMR, написанные ActiveClient.exe, данные корректировки RF и даже символьные данные экрана тоже хранятся здесь.
3 ) Внутренняя флэш-память MCU емкостью 512 кбайт: здесь находится радиопрограмма.
4 ) MCU RAM RAM внутренний 128 кбайт: используется MCU для собственного внутреннего использования.

Диспетчер Flash GD-77 работает с внешней флэш-памятью. Все 1 мегабайт (8 Мбит) этой флэш-памяти читаются и записываются с помощью этого инструмента. Таким образом, он может редактировать половину исходного кода или идентификаторов DMR, хотя для их редактирования было бы проще использовать программное обеспечение CPS и ActiveClient.exe. Вы также можете редактировать источники экрана радио, если сможете узнать, как они закодированы в памяти, а затем перепроектировать источники.

Данные, представляющие особый интерес для нас, — это данные коррекции RF. Они находятся во флэш-памяти по адресам 0x08F000 до 0x08F0DF. Если вы изучаете другие части флэш-памяти, вы также можете найти другие копии данных юстировки RF в других местах, но «активные» данные всегда равны 0x08F000-0x08F0DF. Наличие других копий этих данных юстировки RF весьма полезно, особенно если активные данные повреждены. Подробнее об этом позже.

Первый шаг должен состоять в том, чтобы взять резервную копию всей флэш-памяти и сохранить ее в файле, на случай есть «что-то пойдет не так». Начните с отключения GD-77, подключите кабель программирования и включите GD-77, удерживая при этом следующую комбинацию клавиш: синяя боковая клавиша, зеленая кнопка меню и * клавиша (символ блокировки). Радио включится обычно без каких-либо других необычных видимых признаков.

Запустите Flash Administrator и внимательно обратите внимание на предупреждающее сообщение и нажмите «Да», чтобы продолжить. Введите начальный адрес (шестнадцатеричный) как 0 и введите длину (шестнадцатеричный) как 100000, который представляет собой один и пять нулей. Нажмите «Читать». Теперь вы должны увидеть, что экран GD-77 отвечает «Memory Prog», а светодиод на верхней панели мигает красным цветом и увеличивает процентную полосу на вашем ПК. Прочитать всю память займет около пяти с половиной минут. Затем сохраните файл и добавьте расширение .bin.

Чтобы начать изменять параметры, см. Таблицу ниже, которая показывает, какой байт (или бит) используется в каждом направлении во флэш-памяти. При изменении этих значений вы должны помнить, что флэш-память не похожа на EEPROM, вы не можете просто перезаписать данные. Данные, которые сначала меняются, должны быть удалены. Флэш-память может быть удалена в блоках по 4, 32 или 64 Кбайт. Прошивка GD-77 выполняет стирание блока размером в 64 кбайта для этой области флэш-памяти, а это означает, что если вы хотите изменить только один байт, флеш-память стирает этот блок объемом 64 Кбайт, и вам придется переписать эту сумму в 64 Кбайт. Имея это в виду, ваш первый шаг — прочитать блок данных размером 64 килобайта, содержащий данные юстировки RF.

Как указано выше, переведите GD-77 в специальный режим чтения / записи памяти с помощью синей боковой кнопки + зеленой кнопки меню + * (блокировка), нажатой при включении радио. Начните читать по адресу 80000 (hex) и прочитайте в байтах 10000 (hex). Сохраните этот блок данных в файл, если хотите. Прокрутите вниз до адреса 8F000, и вы увидите данные, начинающиеся с байтов A0 0F C0 12 A0 0F C0 12. Измените требуемый параметр, затем запишите данные, снова используя 80000 в качестве начального адреса и 10000 в качестве длины. Каждое чтение или запись для этого блока размером 64 килобайта займет около 25 секунд.

В Flash Manager есть некоторые практические функции, которые помогут вам манипулировать данными:
Ctrl-F — это функция поиска, в которой вы можете искать данные с текущей позиции курсора вперед. Вы можете искать шестнадцатеричные или ASCII-строки. F3 найдет следующее событие.
Ctrl-G перейдет на адрес, указанный в шестнадцатеричном формате, который может сэкономить много прокрутки в больших объемах экранов памяти.

СЕРЬЕЗНОЕ ПРЕДУПРЕЖДЕНИЕ : Небрежное изменение некоторых параметров может быть опасным для вашего радио. Например, установка выходной мощности радиочастоты на значительно более высокий уровень, чем тот, который уже откалиброван для вашего отдельного радиоприемника, вполне может дать увеличенный выход RF, но также значительно увеличит риск повреждения радио. Изменение параметров I & Q DMR определенно приведет к повреждению вашего сигнала, переданного DMR.
ИСПОЛЬЗОВАНИЕ ЭТОЙ ИНФОРМАЦИИ И ИНСТРУМЕНТОВ, ПРЕДОСТАВЛЯЕМЫХ НА САЙТЕ — ВАШ СОБСТВЕННЫЙ РИСК.

Если вы можете решить, какие параметры неизвестны, сообщите мне по электронной почте: vk7zja(at)gmail(dot)com

ВОССТАНОВЛЕНИЕ ДАННЫХ ПОСЛЕ СБРОСА ПАМЯТИ / ЗАВОДСКИХ УСТАНОВОК

Память и / или заводская перезагрузка GD-77 могут повредить информацию в блоке данных выравнивания RF по адресу 8F000 и выше. Типичные симптомы очень низкие или нет радиочастотного сигнала радио, либо в аналоговом режиме FM, либо в цифровом режиме DMR.

Ранее некоторые пользователи проходили это повреждение, переключившись на предыдущие версии прошивки, а затем снова выполняли сброс и обновление памяти. Это может работать или не работать для новых версий прошивки, отчеты о успехах варьируются от пользователя к пользователю, и я подозреваю, что он может иметь какое-то отношение к ранее существовавшим условиям во флэш-памяти.
Здесь мы описываем метод восстановления, который является как более надежным, так и более быстрым, чем предыдущий метод восстановления с восстановлением-сбросом обновления.

Как всегда, используйте эти инструменты и информацию с осторожностью, так как небрежное использование может нанести серьезный ущерб.

Шаг 1: Загрузите Flash Manager, поддерживайте DLL-файл, и если у вас еще нет шестнадцатеричного редактора, загрузите и установите HxD. Ссылки на скачивание указаны выше.

Шаг 2: Выключите поврежденный GD-77, подключите кабель программирования к радио и ПК. Не включайте GD-77.

Шаг 3: При включении GD-77 нажмите и удерживайте синюю боковую клавишу, зеленую клавишу меню (стрелка вверх) и клавишу * / lock (чуть ниже кнопки со стрелкой вправо). Радио включится нормально.

Шаг 4. Запустите Flash Administrator.

Шаг 5: Прочитайте всю память. Задайте начальный адрес (шестнадцатеричный) равным 0 и установите Longitude (шестнадцатеричный) на 100000, то есть один за ним следует пять нулей. Нажмите кнопку «Читать» и подождите около 5-6 минут для завершения чтения.

Шаг 6: Экспорт прочитанных данных в файл с помощью кнопки «Сохранить файл». Назовите файл как corruptGD77.bin. В Windows файл должен иметь размер 1,0 Мбайт.

Шаг 7: Запустите HxD или ваш любимый шестнадцатеричный редактор. Откройте файл, который вы только что сохранили в Flash Manager.

Шаг 8: Теперь найдите другие копии данных выравнивания RF, которые должны быть скрыты в других местах дампа флэш-памяти. Мы полагаемся на то, что некоторые RF-данные выравнивания никогда не меняются с радио на радио. Один из этих элементов данных отображается как строка ASCII SQ4242 (верхний регистр / верхний регистр SQ). Сделайте поиск с самого начала, ища строку ASCII SQ4242

Шаг 9: После того как вы нашли это событие, просмотрите данные вокруг вас. Примерно 75 (десятичных) байтов перед этой последовательностью SQ4242 должен быть набор повторяющихся байтов A0 0F C0 12 A0 0F C0 12. Если вы найдете это, то очень вероятно, что вы нашли действительную и не поврежденную копию ваших радиочастотных радиочастот выравнивания. Если вы не нашли этого, продолжайте поиск, пока не найдете правильные данные выравнивания RF. Общий адрес для поиска таких данных обычно составляет от 50100 до 501DF (шестнадцатеричный)

Шаг 10: С начала последовательности байтов A0 0F C0 12 A0 0F C0 12 скопируйте блок из 224 байт. Затем, если вы найдете достоверные данные выравнивания, начиная с адреса 50100, скопируйте данные с адреса 50100 в 501DF и вставьте эти данные в адрес, начинающийся с 8F000. Вы можете выделить, скопировать и вставить HxD, что очень полезно.

Шаг 11: После того как вы удовлетворены тем, что у вас есть действительные данные выравнивания RF, скопированные для адреса 8F000 — 8F0DF, сохраните файл на диск, называя его как repairedGD77.bin. Опять же, файл должен отображаться размером 1,0 МБ в Windows.

Шаг 12: Вернитесь в Flash Manager, используйте кнопку «Открыть файл», чтобы загрузить файл repairedGD77.bin. Прокрутите вниз или используйте функцию Ctrl-G, чтобы перейти непосредственно к адресу 8F000 и подтвердить, что есть действительные данные выравнивания RF. Как уже упоминалось выше, он начинается с байтов A0 0F C0 12 A0 0F C0 12. Если он там не появляется, что-то не получилось, и вы должны вернуться к шагу 7 выше и повторите попытку.

Шаг 13: Выключите GD-77 и включите его снова с помощью специальной последовательности включения питания, как и на шаге 3.

Шаг 14: Настало время написать правильные данные выравнивания RF в радио. Нет необходимости писать весь флэш-контент, но нам нужно написать хотя бы блок из 64kbytes, чтобы это работало. Введите начальный адрес (шестнадцатеричный) 80000 — это восемь, за которым следуют четыре нуля, и введите длину (шестнадцатеричный) как 10000 — это один за ним, за которым следуют четыре нуля. Нажмите «Запись» и подождите около 25 секунд, чтобы запись завершилась.

Шаг 15: Выключите GD-77, удалите кабель программирования, включите его и выполните тест. Теперь ваш GD-77 должен работать номинально.

Не рекомендуется использовать типичные значения в приведенной выше таблице для восстановления нового блока данных выравнивания RF с нуля, если он не используется в качестве последнего средства. Причина этого в том, что некоторые параметры очень важны, особенно для настройки частоты и значений I & Q DMR. Всегда лучше искать копии данных выравнивания RF, которые являются специфическими и уникальными для вашего радио. Типичные значения приведены только в качестве руководства и дают некоторый контекст потенциальным корректировкам, которые вы, возможно, пожелаете сделать.

Версия 1.4

© Джейсон Рейли, 2018

Ссылка на эту страницу:

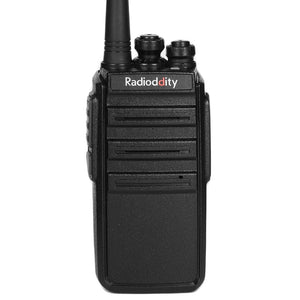

Radioddity GD-77S

Двухдиапазонный | 5 Вт | 2 тайм-слота DMR | 2200 мАч | с кабелем

Прошивка V1.3.0 и программное обеспечение V1.1.10

Руководство по GD-77S (на английском и немецком языках)

Руководство по GD-77S (французский, итальянский и испанский)

◆Характеристика◆

Емкость аккумулятора: 2200 мАч Li-Po аккумулятор

Время работы батареи: 10-96 часов

Диапазон частот: VHF: 136-174 МГц, UHF 400-470 МГц

Выходная мощность: 5 Вт

Новая добавленная кнопка поворота канала

Аналоговый и цифровой DMR Tier I & II, совместимый с Motorola и другими DMR рациями

Высокая-низкая мощность: 5 Вт/1 Вт

Емкость контактного удостоверения: 256

Список групп RX: 76, каждый список групп RX может содержать 32 списка сканирования контактных ID: 64, каждый список сканирования может содержать 32 канала

Емкость зоны: 32, каждая зона может держать 16 каналов

Канал Ёмкость: 1024

◆ Пули◆

1. Частный, 1024CH, DUAL BAND & DUAL Time slot:

Чем больше каналов у вас есть на вашем радио, тем меньше вероятность того, что кто-то другой будет использовать их; они являются личными и безопасными. Аналоговый и цифровой DMR Tier I & II, совместимый с Motorola и другими DMR рациями; настройки высокой/низкой мощности (5 Вт, 1 Вт); Частота: VHF: 136-174 МГц, UHF 400-470 МГц; FCC сертификация.

2. Компактный, легкий, прочный и прочный:

GD-77S чрезвычайно легкий, компактный и прочный, в то время как другие больше и тяжелее, особенно предназначены для активного отдыха, таких как альпинизм, туризм, вождение, альпинизм, рыбалка и горный велосипед.

3. Кристально чистое качество звука:

GD-77S Ham Radio оснащен новейшей цифровой технологией, которая обеспечивает четкий, чистый звук при передаче и приеме. Благодаря 1024 каналам и высококачественному аудио, это DMR радио гарантирует, что ваша команда может поддерживать четкую и организованную связь.

4. Аккумулятор высокой емкости 2200 мАч и две антенны

Поставляется с 2 антеннами.Короткий портативный для использования и переноски. SMA-Male антенна с высоким коэффициентом усиления может эффективно увеличить сигнал вашего радио. Подходит для дорожных поездок, многодневных походов без зарядных устройств и использования с дальним разговором.

5. Простота установки и гарантированная Гарантия:

GD-77S двухдиапазонное радио было спроектировано и потому, что не все являются радио-экспертом, мы действительно хотели сфокусироваться на предоставлении более легкого пользовательского опыта! Без ЖК-экрана новая добавленная Кнопка позволяет легко переключаться между каналами, а функция голосовой подсказки поможет вам узнать все детали частоты. Это особенно полезно для ветрянок с дефектом зрения.

◆ Настройки ◆

GD-77S совместим со всеми аналоговыми радиоприемниками PMR446. GD-77S способен запрограммировать 32 зоны и переключать каналы на устройстве.

Шаг 1:Выберите боковую кнопку 1 или 2 для установки функции зоны.

Шаг 2:Введите настройки зоны, используйте боковые кнопки 1 и 2 для выбора каналов вверх/вниз, номер зоны будет сообщен аудио. (mode1, mode2…)

Шаг 3:После выбора зон нажмите и удерживайте боковую кнопку 1 или 2 для сохранения и выхода.

◆Программирование ◆

Кабель для программирования оснащен драйвером, который поддерживает Windows XP/7/10, и, таким образом, нет необходимости для вас, чтобы установить драйвер на вашем компьютере. Если вы не можете запрограммировать GD-77S, попробуйте вставить кабель в другой порт USB или другой компьютер. Если это все еще не работает, пожалуйста, сообщите нам, мы организуем вам новую замену, как только мы подтвердим ваши проблемы.

Нажмите, чтобы получить:Прошивка V1.3.0 и программное обеспечение V1.1.10

◆Посылка список◆
