Руководство по эксплуатации Cг2.003.014 РЭ

1. ОБЩИЕ УКАЗАНИЯ

При покупке тюнера требуйте проверки его работоспособности.

Проверьте наличие отрывного талона в руководстве по эксплуатации при покупке тюнера. Отрывной талон на гарантийный ремонт вырезается работниками обслуживающей организации только после того, как работа фактически выполнена.

Убедитесь в том, что в гарантийном и отрывном талонах поставлены штамп магазина, разборчивая подпись или штамп продавца и дата продажи.

Помните, что при утере гарантийного талона Вы лишаетесь права на гарантийный ремонт.

Проверьте сохранность пломб на тюнере, находящихся на днище, и его комплектность.

После хранения тюнера в холодном помещении или после перевозки в зимних условиях надо дать ему прогреться до комнатной температуры в течение 2—3 ч.

Тюнер «Радиотехника Т-101-стерео» является сложным радиотехническим устройством, требующим бережного обращения и внимательного ухода, поэтому, прежде чем включить тюнер, внимательно ознакомьтесь с настоящим руководством по эксплуатации, с элементами управления, розетками подключения и надписями на задней стенке.

Схема электрическая принципиальная тюнера «Радиотехника Т-101-стерео» дана в приложении.

2. КОМПЛЕКТ ПОСТАВКИ

1) тюнер — 1 шт.

2) кабель с низкочастотными разъемами — 1 шт.

3) провод для заземления — 1 шт.

4) запасные предохранители ПМ 0,25 — 2 шт.

5) вилка САР1-В — 1 шт.

6) вилка САРЗ-В — 1 шт.

7) шнур сетевой — 1 шт.

антенна магнитная — 1 шт.

9) антенна штыревая — 1 шт.

10) отвертка для фиксированных настроек — 1 шт.

11) руководство по эксплуатации тюнера — 1 экз.

12) упаковочная тара — 1 компл.

3. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Для обеспечения безопасности работы с тюнером, его необходимо заземлить.

Перед заменой предохранителя в тюнере не забудьте вынуть вилку сетевого шнура из розетки.

Не применяйте самодельных предохранителей, это может вывести тюнер из строя.

Не оставляйте без присмотра включенный тюнер на длительное время!

При длительных перерывах в работе рекомендуется вилку сетевого шнура вынуть из розетки электросети.

Ремонт тюнера должны производить квалифицированные специалисты.

Тюнер первого класса «Радиотехника Т-101-стерео» предназначен для высококачественного приема монофонических передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных, средних и коротких волн, с частотной модуляцией в диапазоне ультракоротких волн и приема стереофонических программ, передаваемых по системе с полярной модуляцией в диапазоне ультракоротких волн.

Тюнер предназначен для работы в стационарных бытовых условиях.

Тюнер «Радиотехника Т-101-стерео» обеспечивает высокое качество приема радиовещательных программ для записи и прослушивания. Запись ведется при подключении стереомагнитофона, а прослушивание при подключении усилителя низкой частоты высшего или 1-го классов с акустическими системами или стереотелефонов типа ТДС-3 и аналогичных.

Тюнер имеет:

пять диапазонов принимаемых волн;

устройство фиксированной настройки на четыре частоты в диапазоне УКВ;

4. УСТРОЙСТВО ТЮНЕРА

штыревую антенну в диапазонах УКВ и КВ, эквивалентную телескопической антенне длиной 1 м;

магнитную антенну в диапазонах ДВ, СВ; бесшумную настройку в диапазоне УКВ; устройство регулировки полосы пропускания в диапазонах ДВ, СВ, КВ;

устройство автоматического расширения полосы пропускания при приеме местных станций в диапазонах ДВ, СВ и КВ; индикатор настройки;

устройство автоматической подстройки частоты в диапазоне УКВ, отключаемое вручную или автоматически при вращении ручки настройки;

устройство автоматического включения светового индикатора наличия стереопередачи и переключения на стереоприем.

Основные технические характеристики

Диапазоны принимаемых частот (волн), не уже ДВ 150,0—350,0 кГц (2000,0—857,2 м)

СВ 525,0—1605,0 кГц (571,4—186,9 м)

КВ1 5,9—7,35 мГц (50,8—40,8 м)

КВ2 9,5—12,1 мГц (31,6—24,8 м)

УКВ 65,8—73,0 мГц (4,56—4,11 м)

Реальная чувствительность тюнера (при отношении сигнал/ шум не менее 20 дБ в диапазонах ДВ, СВ и КВ и не менее 26 дБ в диапазоне УКВ) не хуже:

1) со входа для внешней антенны, мкВ, в диапазонах ДВ, СВ, КВ 100 УКВ (Квх=75 Ом) 5

2) со входа для внешней антенны («1 : 30») в диапазоне УКВ, мкВ 100

3) с внутренней магнитной антенны, мВ/м, в диапазонах ДВ 2,0 СВ 1,5

4) со входа для подключения штыревой антенны в диапазоне УКВ, мВ/м 1,5

Селективность по соседнему каналу (при расстройке на ±9 кГц) и в диапазонах ДВ и СВ, дБ, не менее 40

Уровень фона по электрическому напряжению с антенного входа, дБ, не хуже, минус 46

Напряжение на выходе тюнера при нагрузке 220 кОм, мВ, не менее 500

Частотная характеристика сквозного электрического тракта тюнера, измеренная на выходе для подключения магнитофона на запись, Гц, не уже, в диапазонах

1) тракта АМ при неравномерности 12 дБ

в положении широкая полоса 63 — 4000

при входном сигнале 1,5 мВ 63 — 6300

2) тракта ЧМ в моно и стереорежимах при неравномерности ±2 дБ 31,5 — 15000

Коэффициент гармоник всего тракта по электрическому напряжению, %, не более, в диапазонах

1) тракта АМ при глубине модуляции ш = 0,8 на частотах, Гц

от 63 до 400 5,0

свыше 400 4,0

2) тракта ЧМ в монорежиме при ш=1 на частотах, Гц

от 31,5 до 3000 1,0

свыше 3000 2,0

3) тракта ЧМ в стереорежиме при т=1 2,0

Переходные затухания между стереоканалами

при точной настройке, по всему тракту тюнера, дБ, не менее, на частотах, Гц

315 — 20

1000 — 26

5000 — 20

10000 — 15

Номинальное напряжение питание тюнера от сети переменного тока частотой 50 Гц, В 220± 10%

Потребляемая мощность, Вт, не более 10

Габаритные размеры тюнера без упаковки, мм 430x360x92

Масса тюнера, кг

без упаковки 6,5

с упаковкой 8

5. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ С ТЮНЕРОМ

Подготовка включения

1) после распаковки тюнера подключите сетевой шнур к розетке СЕТЬ (23) тюнера;

2) соедините тюнер (розетка УСИЛИТЕЛЬ, 32) с усилителем низкой частоты, с подключенными к нему акустическими системами или со стереомагнитофоном для записи (розетка МАГНИТОФОН, 33).

В качестве усилителя низкой частоты может быть использовано усилительно-коммутационное устройство «Радиотехника У-101-стерео» или аналогичное;

3) подключите наружные антенны к розеткам (28, 29), согласно надписям на задней стенке тюнера, и заземление к клемме (25);

4) вставьте штыревую антенну в держатель ШТЫРЬ (31);

5) вставьте вилку магнитной антенны в розетку МА (26) и установите ее в держатель (27);

6) вставьте вилку сетевого шнура в штепсельную розетку электросети;

7) подготовьте усилитель низкой частоты или стереомагнитофон к работе согласно приложенным к ним руководствам по эксплуатации.

НЕ ПРИЛАГАЙТЕ больших усилий при нажатии на кнопки и вращении ручек управления.

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ И РОЗЕТОК ПОДКЛЮЧЕНИЯ ТЮНЕРА

1. Клавиша включения СЕТЬ.

2. Указатель частоты настройки.

3. Шкала.

4. Индикатор наличия стереосигнала ЧМ СТЕРЕО.

5. Индикатор настройки.

6. Переключатель полосы пропускания УП-БШН/АПЧ.

7. Переключатель МОНО-СТЕРЕО.

8. Переключатель наружные антенны — внутренние антенны АНТ—МА.

9. Кнопка включения диапазона ДВ.

10. Кнопка включения диапазона СВ.

11. Кнопка включения диапазона КВ1.

12. Кнопка включения диапазона КВ2.

13. Кнопка включения диапазона УКВ.

14. Кнопка включения фиксированной настройки У1.

15. Кнопка включения фиксированной настройки У2.

16. Кнопка включения фиксированной настройки УЗ.

17. Кнопка включения фиксированной настройки У4.

18. Фиксированная настройка «1».

19. Фиксированная настройка «2».

20. Фиксированная настройка «3».

21. Фиксированная настройка «4».

22. Ручка настройки НАСТРОЙКА.

23. Розетка подключения сетевого шнура СЕТЬ.

24. Держатель предохранителя.

25. Клемма заземления.

26. Розетка магнитной антенны МА.

27. Держатель магнитной антенны.

28. Розетка подключения наружной антенны в диапазонах ДВ, СВ и КВ.

29. Розетка подключения УКВ антенны без ослабления сигнала «1 : 1».

30. Розетка подключения УКВ антенны с ослаблением сигнала «1 :30»,

31. Держатель штыревой антенны ШТЫРЬ.

32. Розетка подключения к усилителю низкой частоты УСИЛИТЕЛЬ,

33. Розетка подключения магнитофона на запись МАГНИТОФОН.

34. Розетка подключения стереотелефонов ТЕЛЕФОН.

Прием радиостанций

1) включите тюнер нажатием кнопка СЕТЬ (1), при этом засветится шкала (3) тюнера;

2) нажмите кнопку выбранного диапазона (9, 10, 11, 12, 13).

Вращением ручки настройки (22) настройтесь на желаемую из работающих радиостанцию, местоположение радиостанции в диапазоне можно определить по указателю частоты настройки (2).

Для фиксированной настройки выбранной радиостанции в диапазоне УКВ нажмите одну из кнопок (14, 15, 16, 17) и, вращая отверткой, входящей в комплект поставки, соответствующий потенциометр (18, 19, 20, 21), настройтесь на радиостанцию. При последующих переключениях эта настройка остается зафиксированной. Точная настройка на радиостанцию определяется по максимальному количеству светящихся сегментов индикатора настройки (5) или на слух по максимальной неискаженной громкости звучания:

3) установите желаемую громкость и тембр звучания соответствующими регуляторами усилителя низкой частоты.

Для уменьшения шумов и тресков рекомендуется производить настройку в диапазоне УКВ при отжатой кнопке УП-БШН/АПЧ (6), что соответствует режиму включенных систем бесшумной настройки и автоматической подстройки частоты. При этом во время настройки система автоматической подстройки частоты автоматически отключается и после прекращения настройки включается в течение 1—2 сек.;

4) при расположении тюнера вблизи радиовещательной УКВ станции может оказаться, что сигнал слишком велик, что приводит к появлению ложных точек настройки.

В этом случае необходимо включить УКВ антенну в розетку «1 : 30» (30);

5) прием и настройку на слабые УКВ радиостанции рекомендуется проводить- при отключенных системах бесшумно?? настройки и автоматической подстройки частоты, для чего нажмите кнопку УП-БШН/АПЧ (6);

6) если радиостанция в диапазоне УКВ передает стерео-программу, автоматически начнет светиться надпись ЧМ СТЕРЕО (4).

Регулировку стереобаланса производите на усилителе низкой частоты по специальному тесту, передаваемому в начале стереопередачи, тогда в зоне стереоэффекта создается впечатление, что источник звука находится посредине между обеими акустическими системами.

Громкость и желаемый тембр звучания установите на усилителе низкой частоты как при обычном приеме.

При этом обращаем Ваше внимание на то, что для высококачественного приема стереопрограмм следует применять наружную антенну, выполненную в виде полуволнового вибратора, описание которого Вы можете найти в следующей литературе:

К. РОТХАММЕЛЬ. Антенны. Энергия. М., 1979.

7) для улучшения качества приема слабых УКВ радиостанций, передающих стереопрограмму, нажмите кнопку МОНО-СТЕРЕО (7);

прием дальних радиостанций в диапазонах ДВ, СВ и КВ, а также при воздействии сильных помех проводится при нажатой кнопке УП-БШН/АПЧ (6), что соответствует узкой полосе пропускания и высокой избирательности.

При приеме местных или мощных радиостанций отожмите кнопку УП-БШН/АПЧ (6), что улучшит качество приема за счет расширения полосы пропускания, которая в этом режиме зависит от уровня сигнала и автоматически расширяется при его увеличении;

9) при пользовании магнитной антенной при приеме .радиостанций в диапазонах ДВ и СВ, и активной штыревой антенной в диапазонах КВ и УКВ кнопка АНТ-МА (8) должна быть отжата.

Ориентация штыревой антенны производится установкой под различными углами по пазам держателя;

10) при прослушивании принимаемой программы на стереотелефоны вставьте вилку стереотелефонов в розетку ТЕЛЕФОН (34) и установите желаемый уровень громкости регуляторами, установленными на них;

11) выключение тюнера производится повторным нажатием клавиши СЕТЬ (1).

Уход за тюнером

Соблюдайте осторожность при пользовании тюнером.

Несоблюдение указаний настоящего руководства может вывести тюнер из строя.

В случае прекращения работы тюнера необходимо:

1) если не горит лампочка подсветки шкалы (3), то вышел из строя предохранитель сети — смените предохранитель (24);

2) в случае ненормальной работы или отказа в работе обратитесь в ремонтную мастерскую.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Тюнер «Радиотехника Т-101-стерео» соответствует утвержденному образцу.

Изготовитель гарантирует соответствие требованиям технических условий 2.003.014 ТУ при соблюдении владельцем правил эксплуатации, изложенных в руководстве по эксплуатации.

Гарантийный^рок эксплуатации тюнера «Радиотехника Т-101-стерео» 12 месяцев со дня продажи через розничную торговую сеть.

В течение гарантийного срока эксплуатации владелец имеет право на бесплатный ремонт, в случае нарушения работоспособности тюнера, по предъявлению гарантийного талона.

Ремонт тюнера производится ремонтным предприятием, обслуживающим район, в котором проживает владелец тюнера.

Информацию о ремонтных предприятиях, производящих гарантийный ремонт, можно получить в ближайшем магазине радиотоваров.

Обмен неисправных тюнеров осуществляется через торговую сеть по предъявлении справки ремонтного предприятия и гарантийного талона в соответствии с действующими республиканскими правилами обмена промышленных товаров, купленных в розничной торговой сети государственной и кооперативной торговли.

Рижский Ордена Трудового Красного Знамени радиозавод им. А. С. Попова

Действителен по заполнении

Цена 220 руб.

Прейскурант № 084—1979 доп. 244

Заполняется предприятием-изготовителем

Тюнер «РАДИОТЕХНИКА

Дата выпуска декабрь 1984

Представитель ОТК предприятия-изготовителя

Адрес для предъявления претензий к качеству: г. Рига-4, радиозавод им. А. С. Попова. Обмен аппаратуры производится в соответствии с разделом «Гарантийные обязательства».

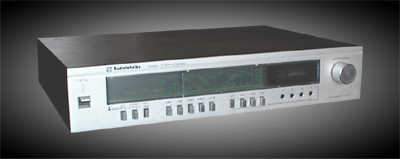

Тюнер
RADIOTEHNIKA Т-101-стерео

Описание:

Тюнер предназначен для
высококачественного приема стереофонических и монофонических
радиовещательных
программ с частотной модуляцией в диапазоне УКВ (полярная модуляция) и
монофонических радиовещательных программ с амплитудной модуляцией в
диапазонах
ДВ, СВ и КВ.
Оптимальные условия работы тюнера и достижения максимальных
качественных
показателей обеспечиваются при совместной работе с блоками комплексов
«Радиотехника». Скачать схему

Тюнер
обеспечивает:

•
Возможность подключения усилителя звуковой частоты (предварительного
или полного), магнитофона и головных стереотелефонов
•    Возможность подключения внешних антенн для всех диапазонов и магнитной антенны для диапазонов ДВ, СВ
•    Возможность ориентации магнитной антенны без изменения положения тюнера
•    Фиксированную настройку на четыре частоты в диапазоне УКВ
•
Автоматическую подстройку частоты в диапазоне УКВ, отключаемую вручную,
а также отключаемую автоматически при вращении ручки настройки
•    Индикацию настройки
•    Индикацию наличия режима СТЕРЕО
•    Автоматическое переключение режимов СТЕРЕО-МОНО
•    Режим ШИРОКАЯ ПОЛОСА
•    Бесшумную настройку в диапазоне УКВ

Основные
технические характеристики

ДВ 0.15-0.35   МГц

СВ 0.525-1.605 МГц

КВ1 5.90-7.35  МГц

КВ2 9.50-12.1  МГц

УКВ 65.8-73.0  МГЦ

Перестройка
блоков тюнера
«Радиотехника Т-101» УКВ на FM

Подборка материалов взятых из открытых источников в сети Интернет.

Общие
принципы

Обычно
блок УКВ радиоприемника содержит входную цепь, 1-2 каскада УВЧ,
гетеродин, смеситель, каскады УПЧ. Как правило, это 4 (реже встречается
5) LC-контуров. Имея принципиальную и монтажную схему радиоприемника,
несложно определить все необходимые узлы (катушки индуктивности,
емкости и т.п.).
Первый контур УПЧ и все последующие каскады в переделке не нуждаются.

Для диапазона 100…108 МГц емкости и индуктивности всех LC-контуров
блока УКВ-1 должны быть уменьшены. Теория и практика утверждают, что
емкость контура изменяется пропорционально длине волны, а число витков
катушки индуктивности — корню квадратному из этой величины.

При переходе от диапазона УКВ-1 к диапазону УКВ-2 и при неизменных
индуктивностях (число витков катушек индуктивности не изменяется) — это
вариант для переносных приемников для средних частот диапазонов (69,0
МГц и 104,0 МГц) — получаем следующее соотношение для емкостей: СУKB-2
= 0,44*СУКВ-1. где СУКВ-1 — общая суммарная емкость контура диапазона
УКВ-1; СУКВ-2 — та же емкость диапазона УКВ-2.
В реальной схеме
блоков УКВ в эти емкости входят впаянные в контур конденсаторы,
паразитные монтажные емкости, межвитковая емкость катушки
индуктивности, входная емкость транзисторов.
    С учетом этого, на практике больше подходит следующее соотношение емкостей:
СУKB-2 = (0,3…0,35)*СУКВ-1.

Кроме того, в блоках УКВ можно в некоторых пределах менять
индуктивность контурных катушек, вращая подстроечные сердечники. Обычно
гетеродин блока УКВ-2 для диапазона 100… 108 МГц должен
перестраиваться в пределах 110…119 МГц (с запасом) при ПЧ = 10,7 МГц,
и в пределах 106…115 МГц при ПЧ = 6,5 МГц, т.е. выше частоты сигнала.
На принципиальной схеме блока УКВ-1 отмечаем те емкости, которые будут
выпаяны из схемы полностью, а также те емкости, которые будут заменены
на другие, с меньшим номиналом.
Обычно это миниатюрные дисковые керамические конденсаторы.

У конденсаторов необходимо укоротить выводы до минимума. Если нет
прибора для точного измерения емкости, частично поможет решить проблему
табл.1, где размер и цвет конденсатора подскажут пределы номинальной
емкости.

Для
наглядности можно сравнить номиналы емкостей в радиоприемниках
«VEF-221» и «VEF-222», которые построены по одинаковым
схемам с одними и теми же катушками индуктивности. Похожие схемы у  «ВЭФ-215» и «ВЭФ
РМД-287С»

Данные
из заводского руководства по эксплуатации (табл.2) Номиналы емкости
даны в ней
в пикофарадах.

 Вариант (v1)

Тюнер «Radiotechnika Т-101-стерео»
УКВ-блок на транзисторах КТ368А и КТ339А, перестройка — варикапы КВС111А.
Параллельные емкости СЗ = 15 пФ (входной контур), С14 = 15 пФ (УВЧ), С18 = 9,1 пФ (гетеродин) демонтируем.
Последовательные
емкости С4 = 130 пФ, С13 = 130 пФ (входная цепь и УВЧ) меняем на
43…47 пФ, а С15 = 82 пФ (гетеродин) — на 27…33 пФ.
Для растяжки
шкалы контурную катушку гетеродина осторожно выпаиваем и сверху катушки
отматываем 1,5 витка, снизу — 1 виток (отвод от 0,9…1,2 витка как и
было). Затем катушку осторожно впаиваем на место.

Далее обеспечиваем доступ к блоку УКВ как со стороны деталей, так и со
стороны печатных проводников, сняв крышки приемника и блока УКВ.
Определяем LC-контуры входной цепи, УВЧ, гетеродина, смесителя, и первый контур УПЧ (последнего переделка не касается).
Осторожно
выпаиваем емкости, подлежащие замене и демонтажу. Впаиваем новые
емкости, заранее подготовленные (с обрезанными и залуженными выводами)
для каждой отдельной цепи блока УКВ.
Убедившись, что ошибок нет, и
схема не нарушена (отсутствуют плохие пайки, замыкания печатных дорожек
и т.д.), включаем питание приемника и пытаемся услышать хотя бы одну
мощную (в данном месте) УКВ-станцию. При этом вращаем ручку настройки
приемника и сердечник гетеродина. Очень полезно иметь рядом
промышленный приемник с диапазоном УКВ-2. Это поможет сразу
идентифицировать нужную станцию в настраиваемом приемнике. Услышав хотя
бы еле-еле станцию, подстроечными сердечниками катушек и подстроечными
конденсаторами входной цепи, УВЧ и смесителя добиваемся громкого приема
этой станции. На этом этапе можно определить, нужно ли менять
сердечники из феррита на латунные и наоборот.
Вращая сердечник
катушки гетеродина, устанавливаем необходимое место этой станции на
шкале приемника (ориентируясь на промышленный приемник). Обычно участок
шкалы настраиваемого приемника, где располагаются станции диапазона
100…108 МГц, занимает весьма незначительную часть конструктивной
шкалы приемника (примерно одну треть).
Осуществляем сопряжение
контуров входной цепи, УВЧ и гетеродина настраиваемого блока На участке
возле 100 МГц добиваемся наибольшей громкости станций, вращая
подстроечные сердечники входной цепи, УВЧ и смесителя, а на участке
возле 108 МГц — вращая роторы подстроечных конденсаторов этих же
каскадов (при этом нужно следить за положением ручек настройки
приемника — максимальная емкость КПЕ или варикапов в начале диапазона и
минимальная их емкость в конце). Повторяем эту операцию 2-3 раза. В
заключение необходимо уменьшить в 2…2,2 раза емкость в цепи АПЧ (если
ее номинал превышает 5…6 пФ). Последний этап нужно проводить в
собранном блоке УКВ через отверстия в крышках для подстройки емкостей и
индуктивностей диэлектрической отверткой.

Вариант (v2)

Сначала
заменяем транзистор VT1 КТ368 на КТ339А (в металле): при этом сигнал на
2-3 дБ
увели­чивался, это улучшает соотношение сигнал/шум тюнера, что
немаловажно.

Далее
необходимо изме­нить номиналы элементов LC-контуров, после чего
настройка сво­дится
только к регулировке подстроечных
конденсаторов.

В
таблице приведены данные для переделки.

 Для идеального сопряжения контуров блока лучше использовать прибор для исследования АЧХ (X1-50, X1-55).

Настройку
блока желательно проводить на его «родном» месте и с закрытыми
крышками. Настраивая входной контур, на вход блока подаем сигнал
качающейся частоты в диапазоне 88… 188 МГц, а смесительную головку
(через конденсатор емкостью 100 пФ) подключаем к коллектору VT1.
Подстроечным конденсатором СЗ добиваемся, чтобы максимум «горба»
характеристики не выходил за пределы диапазона 88… 188 МГц при всех
значениях напряжения настройки. Далее подключаем смесительную головку
на вход микросхемы DA1 (7-й, 8-й выводы) и конденсатором С8 настраиваем
контур усилителя. В этом случае «горб» характеристики движется как по
частоте, так и по амплитуде, и необходимо добиться максимума «горба»
характеристики при среднем значении напряжения настройки, запомнив
частоту резонанса. Она должна быть около 100 МГц.

Контур
гетеродина настраивают, подав на вход блока (9-й, 10-й выводы) от ВЧ
генератора сигнал запомненной частоты, и осциллографом на выходе блока
(5-й, 6-й выводы) контролируют промежуточную частоту 10,7 МГц.
Конденсатором С15 добиваются максимальной амплитуды.

Если
воспользоваться приборами нет возможности, перестроить блок можно и без
них. Необходимо только строго придерживаться изменений, приведенных в
таблице, затем установить блок на место и попытаться «поймать»
какую-нибудь радиостанцию. Зная частоту принимаемого сигнала и имея
шкалу частотного диапазона, конденсатором С15 добиться, чтобы показания
шкалы приблизительно совпадали с данными принятой радиостанции. Теперь
нужно добиться максимального сопряжения контуров блока, используя
индикатор настройки, который есть в каждом тюнере. Настроившись на
радиостанцию (скорее всего инди­катор будет «молчать», так как контуры
блока еще не сопряжены), увеличить чувствительность индикатора (в
«Радиотехнике» это R41), чтобы начали срабатывать 1-2 сегмента, и
подстройкой конденсаторов СЗ и С8 добиться максимальных показаний
индикатора, после чего подстроить конденсатор гетеродина. Подстройку
блока необходимо проводить, установив его на место.

Предупреждение:

Воз­можна
настройка на радиостан­цию на гармонике гетеродина.

В этом
случае работа блока с АПЧ невозможна, но если указания таблицы
выполнены
правильно, та­кого не произойдет.

Вариант (v3)

Перестройка УКВ-1-03С в Радиотехнике Т-101
От L1, L3, L4 отмтываем по 1 витку.
Емкости контуров (C3, C14, C18) меняем на 2,7 пф.
Взамен C4, C13 ставим по 27 пф.
На место C15 ставим от 100 до 240 пф.
Всё работает, неплохая чувствительность.
Напр. настройки 1-29 в.
Вариант (v4)
Перестройка УКВ в Радиотехнике Т-101
Для этого с контуров L1,2 L2,2 L3.2 снять по витку. Заменить конд. С2-6,8пф; С7-15пф; С13-15пф.
За тем отключить АПЧ, стрелку на середину шкалы и контуром L3.2 настроится на одну из станций в диапазоне 98-108мГц.
Контурами L1; L2; добиться максимума приема.

Вариант (v5)

(УКВ — блок на транзисторах КТ368А и КТ339А, перестройка — варикапы КВС111А).
Параллельные емкости СЗ = 15 пФ (входной контур), С14 = 15 пФ (УВЧ), С18 = 9,1 пФ (гетеродин) демонтируем.
Последовательные
емкости С4 = 130 пФ, С13 = 130 пФ (входная цепь и УВЧ) меняем на
43…47 пФ, а С15 = 82 пФ (гетеродин) — на 27…33 пФ.
Для растяжки
шкалы контурную катушку гетеродина осторожно выпаиваем и сверху катушки
отматываем 1,5 витка, снизу — 1 виток (отвод от 0,9…1,2 витка как и
было). Затем катушку осторожно впаиваем на место.

Удалить из схемы С2,С7,С13.
От катушки L3 отмотать 2 витка (толстый провод)
Отрегулировать диапазон захвата 88-108 МГц контуром С15 L3
Отрегулировать максимальное усиление преселектора (УВЧ)
С3, С8 на верхней границе диапазона
L1, L2 на нижней границе диапазона. Возможно понадобится, подстроить контур ПЧ L4.

УКВ блок «УКВ-1-05Е» обеспечивает прием радиостанций в диапазоне FM 88-108 мГц, предназначен для замены блока УКВ-1-05С. Блок
обеспечивает прием всех станций диапазона 88-108 Мгц при наличии на
4-ом (от ключа) контакте постоянного напряжения от 2V до 27V в крайних
положениях верньерного механизма.

УЛУЧШЕНИЕ
СТАБИЛЬНОСТИ НАСТРОЙКИ ТЮНЕРА «РАДИОТЕХНИКА Т-101 СТЕРЕО«

В
процессе эксплуатации тюнера «Радиотехника Т-101 стерео» его владельцам
приходится сталкиваться со сбоями его настройки на станции. Причем
расстройка часто выходит за пределы возможностей системы АПЧ. Как
выяснилось, причина этого явления кроется в нестабильности напряжения
источника +30V, питающего цепи варикапов. Возникает она из-за неверно
выбранного режима работы стабилитрона Д818Д (VD3) подключенного к
выпрямителю через резистор R3 сопротивлени­ем 10 кОм. Указанный дефект
полностью устраняется при уменьшении со­противления этого резистора до
6,8 кОм.

Источник:  http://radi0tehnika.com/
«Радио» №2 1997г. — Улучшение стабильности настройки тюнера «Радиотехника Т-101».
«Радiоаматор» №1 1999г. — Доработка тюнера «Радиотехника-Т-101»
 http://cxem.net/ — «Перестройка блоков УКВ на FM»

                    WA1
У4 Плота ЧМ
XS4
,Х55
1:30
YxL
XS2 Г-
У1 Усилитель антенный
R19
1б&
hw

R3
XP9 I XS2

U1XP1
а?
97к
„ Усилитель „ Магнитофон
Х57|у|3|7|3| |Y|>|?|»|XS6
99-1 skbi-scTfpi
.W
175
XS3
КТ3156
VT1
®-
!— J
2
R1
Юк
0,О47мк
43 Плата AM
ХР2 |jf5f
|2б

2
C9
1000
11
иепь
ВхоЗ
корпус
корпус
+ 58
ВьиоОПУ
ВьаоЗ т
+12-2718
корпус
корпус
+ ЗВ1АПУ)
10
9
8
6
3
2
I R9
0,097мк ,Ок
’ СЗ
0,22мк
RS
R2
1К
уу-2Д9М1-6
С5
ЮОмк
иепь	-Ct
ВыкоО НУ	10
иолорное	9
Выкайпч	8
Выкл Ы1Н	7
Опитомия	6
корпус	5
Зыртжр	9
Индикатор	3
ВкоО УМ	2
ВкОО ЧМ	1
J C7
4700
K13156
915
К13156 -
е7юк X
га П
С8 и 290
1га
I 2к
R9
Г '*
C23
5hk
ti-SOmk
К1361Д
»Z R12 VJ2
fS/919
|KHfS6
Юк
97K	4.7K
R8
2,2k
12k
K13156
916
К1361Д
vn
К7361Д
R37
2к
R35
36k
9t8
1У-ЗСД-А-7
den
8uS KCC	1
корпус	2
контроль	3
Спат	4
корпус	5
Чндинйция	8
УпраВлен	7
Выход А	8
корпус	9
Выход В	Ю
i т-ь фнч-i
WA2
8
XS1
С8
У2 Плота Фн
R4
Rig
ЮОк
150
W
820
^^<13156
911-912 К13156
913-915 К13686
С3 92
911
919
912
R16
1,5к
701
R2
901-904 КД 522 Б
R2
51к
R5
72к
0,033'~
мн С2 4=
220
86
56k
Kia
1.2к
0,01мк |-
915
С6
18к^6Ю^8,01мк

С9 1w3m<
R12 ф R11
!,2к	220
O.OImk
CIO
390
RO
02k
R10 82к
•1To.O33kk[O.O33
-i- -З-мкг
904
90S
902
9
№
1з
21
R6
'гОк*
10к
IQSQEiyaiJtQEDQCBm
5822
„св"
R23
150
SB2.4
,KB2
SB21
JIB"
SB2.6
.yi
SB27
.,92
5B2.9
„99 “
582.3
,KB1
5828
„У3“
SB2.5
.УКВ"
15 SB13 ,t
„АНТ~ МА
tf ~
25
___XS1
УЗХР2
581.1
моно-стерео
8 SB12
ул -ьшн-мч
908
916,919-9111 КПЗОЗД
*С1? ~C16~[ri6
110
ЮОк
i 2 1 7 3 5 6
ХРЗ
C17
150
R2U>
ЮОк
919
R22
10k
RIO
82k
P29
1м
С18
L2.1 12.2 3J0
С25
0,097мк
Нк-
С22 т
0,097мк
R1
970
XS9
—и
901
КД522Б
3
L3
8
Блок ДЧМ-Гб
RS
100
гок
100
=J= С2
0,01 мк
01
К179ПС1
п
R1
970

~15мкВ
цепи _
Вка1 9м 1 —I
Bal ум T —
tommin!
3
С20
470
R6
R7
330
co irciiT
T47 47 —Г
0.01MK
C19
0,01
мк
С7
0,01мк
С17
970 1мк
R16 20к
и CIS 97
R10
20к
pg
_L 12
ФЛЮВ-3-fJ^
'50**6
/т+
I
C16
R19
20k
R15
С19 2мк
9 Тб
5 3
С13 1000
913
R28
100
CO
woo
К137026
912
R21
150к
R18
100
мк
CIS
ink
13
R22 I
68к П
V R20
20к
C12
J| 0.068HK

С9 0,01мк
. । С5 II
п2м*
02
К179ХА6
R72 1к
С8
0,097
R8
U7k
K13156
R32 150k
R31
2,7к
911-919 К1315Д
СО ..6,8к 916,919-9111 КПЗОЗД
903
R28
970k
916
6,8
^—О,О97мк
С21 -г
0,097мк -L-
R20
, ЮОк
R55
970k
L82
f2»Ara+
1м
С90
ио „ J20*7*"
С31 II 150 II -K-R30
С35 f]970K
2200 U 9110
С26Т
1м V 9010
ttfl
О,О97мк£,
СЗЗ 330
R25
470к
R32
9111
R90 _
»м3!к
R9
Юк	096 =j= 9011
902-907 KBC120 VD8-9011 КД5226	0,097мк X
R1
R34
4,78
R26
3,3к
914
R23
ЮОк
9
909
915
К131026	К13Ю26
К131076
http://knn.cjb.net
nkamnev@yahoo.com
Д L К
[Яыкк !шк 17 j—у
й
КТ3156 К131076
1ЛГПИГ1М
ИЕПГ1!
ГГТП.УМД!
CIO
Ц22мк
eg
±
а
«3
22
9112
К1315Д
С2
0,097мк
I____IL2*
8,8к 0,097мк Ql
R95
Юк
^±1
7
R91
Ok
______	9116
C97_l_ R99
130 T 2,7k
27
25
УГ369Д-20
QtOfy?MK । ft2
^1-
---- C52
2200
R58
Юк
R50
220
R51
I5x|
т Сп% ,	*46 68к
_L_ 0.097МК
R52
1Ю0к _В-
0А1 К190К12П
6
'R15
1м
R19
I <м
Цель
8ч1 А	1
хдрдае	2
ВыхрО А	3
*£/шт	4
8ыкп1 8	5
корпус	6
ВкоЗ В	7
C21
сП
R31
970
98k
R25
его
~]Ц22нк
тт а
------ ОАЗ K157U1
120
С16
270
C22
0О57ЫК
УЗ-1 ЛАМ1-1
R2 82к С5
+J_C2 _
ТзОмк
КТ361Д
КТ361Д
0,097
-3-С19
~~R29
ib M
Юк
Юк
R22 5,1 K.
ЮОк
R32
Юк
R28
I'M
Rig
~15к~Ю0к
ПЗн 290
X55I =
R20 1к
~С=*СП
68
1R18,
19
0A2
К157УД1
CIS 270
IMH3PI2
XS 9
Ч6ХР2
4*'	9 5	6 1

250мВ
.R2i I*
270KTS
R3
15k
блок ФНЧ-1
0.033мк
СЗ
С1
0,068
мк
ОА
К179ХА2
V13
R13
। иг
916
39к
R7
220
RIO
2K
R11
3k
Rig
Юк
С13
0,097
мк
R17
15к
Юк
м
Зк
R9
2к
УГ1уТ2-КГ31026
¥ТЗ,УЦ-КГ3616
С2
WT
мк
'250nt
3^ w*
919
7,18
R12
220
nRI2 C15J.
1^380 3300^_
90 Д9Ж
ТГ^
С18
Ц097МК
С19
99
10k
R13
3,3*
R20
vrj 11
R15 m,07e Y
С9 II 5100
Юк
RIO
IOK
mm
VT7
Сб
200 т
R17
ЮК
С7 )
200 __
боомвГ
СЗ
3300
R25
9,75к
Cl
=±=33
ЦМЬ
~lt(O0A
корпус
Выход ,4
+c num
Выход В
корпус
ВхАв
XPI
I»
И
1к
ИГ
20к
— Ю
R8
R5
220
C8
Ц097
мк
R9
ЮОк
С5У
0.097МК
= С1
s
□
a1
E
C10
0,01mk
R16
510k
C58
0,097мк
0,097мк „ C6
CS] K1361A
330
9U3
L10.1
2201
»2
LIO 2
IBk
R65
2.7к
0,097
—
R56
220
у 119 -L-
17з
1000
С9
КТ3107С И у}}
С5 и 5100	Т 75
R29
3,3 k
^мк7 З^Юмк.
С1
Д097
мк
913
if710K
Я6
1ЯК
VT2
KT36fA
R10
390
911,914 K13266M
913,915,917 K13156
R3
15k
Уб Блок питания
JU
У5 Блок индикации
19
Блок СД-А-7
~250мВ
Блок УК8-1-ЗС
СУ
R7
22k
R8
R6
Юк
F5
СЗ
0,1 МК
F3
9119
К13Ю2А
^3~250м8
П м
+]_ eg
~ ~10»к
5,1 к
ОА - К553УД2
97
R7 К
75К
XS2
семь
9,7 к
1500
кгГТ корпус
I- Т карпул
I | ц ew 1
У ЗВ ЦПУ)
к
С19
н
01$мк
iUWE-jmi
R28
IOK
KBI0S6
> 908
919
KT33UI
I Кб
f Зк
6,8
R18
100
-L С63
~Х_Ц097мк
200МК
R3
Юк -зов
-158	911 K13156 R2 Ik 902 КД1056 'y
F9 V|
R1 Ik I
=4= C30
_L 0.015NK
4; C28
0,0 Ю UK
=~
R2gU3,3K
R30
15к
9
K1361KM КГ358АМ RW ;s
VOS
0.015
R60 330 «
C91
82
R59 58к	4=C60
RSg 330	5L.0.097MK
9117
Cl>2 3k
270 J
. 11 . t-121
C56
R61
560
9119
LH1 1112
(Ю J
'%7	J&097MK
RS3 100
R62 330
9115
R99
Юк
vus
R69
2к
L12 U22
C57
Ц097мк =}=
WJk-L
9117, 9118, 9120, 9121 - К13156
00 К161ПП1
НСП-403
pysjtl 904-907 КДЮ55
С9
500мк

R2
10k
 903
Д8191
901	1
КД105б
_L Cl |
+ Y2O0MK ।
К1361Д
3
<- и
СЗ
916
K13156
R11
2,2 к
R15
2,2к
C5
9700
R12
I ffS
ЮОк
912
К1361С
) R10
'ЮОк
970011.1
C9
9100
R5 t.
2,2k
С1 и 5мк
Тюнер РАДИОТЕХНИКА Т101 стерео
1,3 к
L12
917
C2
1500
R6
~Г27к
L21 L22
R18
6,8 кз
6
91У I—
К1315Б
pF.
Д9Ж
901-909
R26 | С8
R25
1,8k
9,1 К
9700
К1361С
R27
15k
7,18
K13616 I
9112
9113
К13Ю76
C5 39 ,|________ к,.
fT" кв США] VT2,
130
кгзьцм
ff 22	_	_ К13Б1С
R13 X I+ C6
11 к±30мк91в
цепо
9fOS
8to3
корпус
^5B
Bbijtfi ПЧ~
Bb'fffb HQ'
913
K13155
919
К1315Б
K13156
R16 68к
R19 R19
10k 6,8k
R21
220	К1315Б
9110
R29
27к
Т	корпус
3	контроль
4	★Епит
£	корпус
6	ЯнЦииьиил
7	Чпроблгн
R17 27к
R20 К13156
27к
Г11Д77Д
ИЕ№И
С7 _1_
ю Т

http://knn.cjb.net
nkamnev@yahoo.com
