Назначение
Реле времени РСО-510 предназначено для управления включением и выключением электрических потребителей в различных системах автоматики, таких как вентиляционные, отопительные, осветительные, сигнализационные и другие. Оно обеспечивает точное временное управление, позволяя задавать определенный интервал времени для работы и отключения потребителей.
Режимы работы

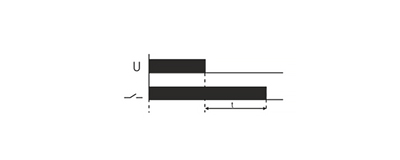

Включение нагрузки на время t (А)
После подачи напряжения питания, контакты реле переключаются в положения 8-9 и 11-12. По истечении установленного времени t, контакты возвращаются в исходные положения 7-8 и 10-11.

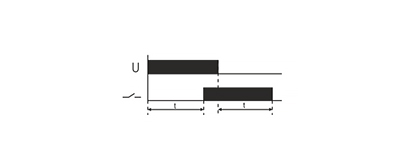

Задержка включения (В)
После подачи напряжения питания, контакты исполнительного реле остаются в положениях 7-8 и 10-11, и начинается отсчет времени работы t. По истечении установленного времени t, контакты переключаются в положения 8-9 и 11-12, и остаются в таком положении до отключения питания.
Циклическая работа с задержкой выключения (С)
После подачи напряжения питания, контакты исполнительного реле мгновенно переключаются в положения 8-9 и 11-12, а затем начинается отсчет времени t. По истечении установленного времени I, контакты возвращаются в положения 7-8 и 10-11 на время t, чтобы обеспечить задержку выключения. После этого циклы повторяются до отключения питания.
Циклическая работа с задержкой включения (D)
После задержки включения реле на время t, начинается циклическая работа, которая происходит аналогично функции С.

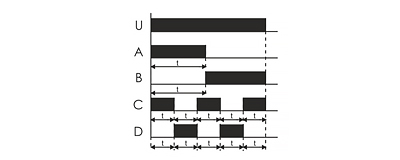

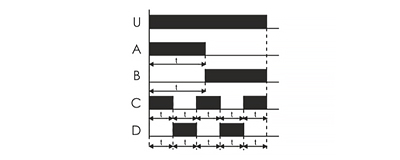

Диаграмма работы
Установка выдержки времени
Используя регулятор Т, выберите один из доступных диапазонов времени, а затем, с помощью регулятора Тх, установите значение от 1 до 12 по шкале. При перемножении этих двух значений получится время работы, например, 1Тх7 = 7 минут.
Временные диапазоны
- 0,1s : 0,1÷1,2 с.
- 1s : 1÷12 с.
- 10s : 10÷120 с.
- 1m : 1÷12 мин.
- 10m : 10÷120 мин.
- 2h : 2÷24 часа.
- 1d : 1÷12 суток (24÷288 часов.)
- 2d : 2÷24 суток (48÷576 часов.)
Примечание:
Выдержка времени начинается с момента включения питания реле.
Во время работы с подключенным питанием, изменение диапазона времени не оказывает влияния на реле.
Для изменения диапазона времени необходимо отключить питание и переключателем установить нужный диапазон.
Установка вращательного переключателя диапазона времени в положение «ON» при включенном питании приводит к замыканию контактов исполнительного реле 11-12.
Установка переключателя в положение «OFF» приводит к размыканию контактов исполнительного реле 11-12 и замыканию 11-10.
Панель управления и элементы индикации
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питания, В / Гц | — Зажимы 1-3: 230 АС / 50 Гц — Зажимы 3-4: 24 АС |
| Максимальный коммутируемый ток, А | 2×8 АС-1 / 250 В |
| Контакт | 2NО/NС (2 переключающих) |
| Диапазон выдержки времени, с-суток | 0,1 … 24 |
| Задержка включения, мс | Не более 50 |
| Индикация | 2 светодиода |
| Потребляемая мощность, Вт | 1,5 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | 1Р20 |
| Коммутационная износостойкость, циклов | >105 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18x90x65 |
| Подключение (винтовые зажимы) | 2,5 мм2 |
| Тип корпуса | 13 |
| Масса, г | 57 |
| Монтаж | На DIN-рейку 35 мм |
Подключение
- Убедитесь, что питание выключено.
- Установите реле времени на Din-рейку в распределительном щите, обеспечивая надежное крепление.
- Подключите провода питания к клеммам 1 и 3 для напряжения 230 В АС или к клеммам 3 и 4 для напряжения 24 В АС/ОС. ОБРАТИТЕ ВНИМАНИЕ: Необходимо подключить только одно из доступных напряжений.
- Подключите фазный провод к клемме 8 и 11. Нагрузку Rn1 подключите к клемме 9 и нейтральному проводу N. Нагрузку Rn2 подключите к клемме 12 и нейтральному проводу N.
- Используя переключатели на панели управления, настройте требуемые временные параметры работы.
- Включите питание, обеспечивая поступление напряжения на реле времени.
Назначение контактов
- 1,3 — напряжение питания 230 В;
- 3,4 — напряжение питания 24 В АС;
- 7-8 — нормально замкнутые контакты;
- 8-9 — нормально открытые контакты;
- 10-11 — нормально замкнутые контакты;
- 11-12 — нормально открытые контакты.

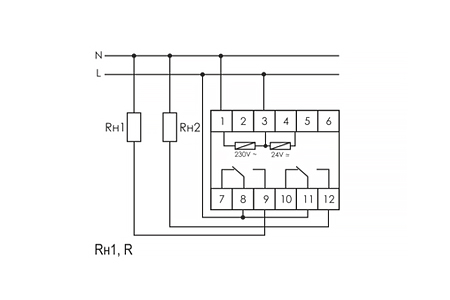

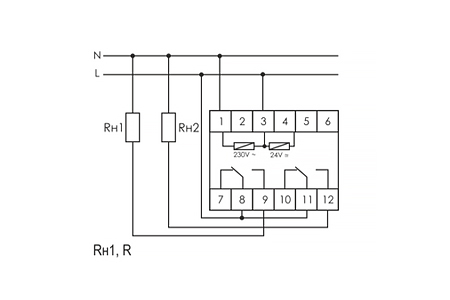

Схема подключения
Размеры корпуса
Скачать полное руководство.
К сравнению
| Изготовитель: | F&F (Беларусь) |
| Артикул: | EA02.001.009 |
| Максимальный ток, А: | 2х8 |
| Напряжение питания, В: | 24, 230 |
| Тип контактов: | 2 переключающих |
| Встроенные функции: | 4 функции |
| Выдержки времени: | 0,1 с — 24 суток |
| Наличие входов управления: | нет |
| Задержка включения, мс: | 50 |
| Диапазон рабочих температур, ⁰С: | от -25 до +50 |
Подробнее
- Описание
- Характеристики
- Оплата
- Доставка
- Гарантии
- Документы
- Отзывы
Реле времени многофункциональное PCU-510 прежде всего необходимо для включения или выключения потребителей в системах автоматики.
Особенности:
— напряжение питания 230 В AC(клеммы 1-3);
— напряжение питания 24 В AC/DC (клеммы 3-4)
— 4 функции.
Примечание:
при токе нагрузки, превышающем 8А, необходимо применять контакторы.
| Изготовитель: | F&F (Беларусь) |
| Артикул: | EA02.001.009 |
| Максимальный ток, А: | 2х8 |
| Напряжение питания, В: | 24, 230 |
| Тип контактов: | 2 переключающих |
| Встроенные функции: | 4 функции |
| Выдержки времени: | 0,1 с — 24 суток |
| Наличие входов управления: | нет |
| Задержка включения, мс: | 50 |
| Диапазон рабочих температур, ⁰С: | от -25 до +50 |
| Степень защиты: | IP20 |
| Габаритные размеры, мм: | 18х90х65 |
| Способ монтажа: | на DIN-рейку |
| Тип подключения: | винтовые зажимы 2,5 мм² |
| Гарантия производителя, лет: | 2 |
- наличными или банковской картой при получении товара в пунктах выдачи СДЭК, при условии наличия в них терминала.
- через банк перечислением на наш расчетный счет по выставленному счету.
- по безналичному расчету для юридических лиц.
подробнее
Пункты выдачи в Москве и МО Пункты выдачи в других городах России
Курьерская доставка:
Доставка до адреса осуществляется курьерской службой ежедневно, кроме выходных и праздничных дней.
Стоимость доставки для физических лиц:
До адреса в пределах МКАД – 350р
До адреса за МКАД и по Московской области 500р
В пункты выдачи в пределах МКАД – 150р
В пункты выдачи, расположенные за МКАД и по Московской области -200р
В остальные регионы – по согласованию с менеджером, в зависимости от тарифов курьерской службы.
Стоимость доставки для юридических лиц:
До адреса в пределах МКАД – 600р
До адреса за МКАД и по Московской области 700р
В пункты выдачи в пределах МКАД – 200р
В пункты выдачи, расположенные за МКАД и по Московской области -300р
В остальные регионы – по согласованию с менеджером, в зависимости от тарифов курьерской службы.
ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ:
-
В соответствие с законом «О защите прав потребителя» предоставляется производителем товара, а по всем вопросам гарантийного обслуживания покупатель обращается в сервисный центр производителя.
-
По согласованию возможна отправка товара в сервисный центр через нашу компанию. Все транспортные расходы в этом случае несет покупатель, а сроки исполнения гарантийных обязательств увеличиваются в 1,5-2 раза.
-
Возврат товара надлежащего качества при дистанционной торговле возможен в течение 7 дней после передачи товара. Потребитель обязан в таком случае оплатить стоимость доставки товара до продавца. (п.4 ст.26.1).
-
Обмен товара надлежащего качества в случае, если он не подошел по какой-либо из причин, на аналогичный товар возможен в течение 14 дней после передачи товара. (п.1 ст.25)
-
Возврат и обмен товара возможен, если товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, а также имеется кассовый чек на приобретение товара. (п.1 ст.25)
-
Потребитель не вправе отказаться от товара, имеющего индивидуально-определенные свойства(товары изготавливаемые и поставляемые под заказ)(п.4 ст.26.1).
* Изображения служат только для ознакомления,
см. техническую документацию
от 10 шт. —
4 680 руб.
от 100 шт. —
по запросу
Добавить в корзину 1 шт.
на сумму 5 150 руб.
Номенклатурный номер: 9000505222
Артикул: PCU-510
PartNumber: EA02.001.009
Страна происхождения: БЕЛАРУСЬ
Бренд / Производитель: Евроавтоматика ФиФ
Описание
Назначение
Реле времени программируемое PCU-510 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени.
Принцип работы:
Включение нагрузки на время t (А)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11.
Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.
Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11 на время t, после чего циклы повторяются до отключения питания.
Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.
Технические параметры
| Функция звезда/треугольник | Нет |
| Вес, г | 78.3 |
Сроки доставки
Доставка в регион Курск
| Магазин «ЧИП и ДИП» | 27 апреля1 | бесплатно |
| Курьер | 26 апреля1 | 416 руб.2 |
| ПВЗ Boxberry | 25 апреля1 | 99 руб.3 |
| ПВЗ СДЭК | 26 апреля1 | 99 руб.3 |
| ПВЗ Л-Пост | 26 апреля1 | 99 руб.3 |
| ПВЗ 5Post | 27 апреля1 | 99 руб.2 |
| ТК DPD | 25 апреля1 | 546 руб.2 |
| ТК «Деловые линии» | 26 апреля1 | 824 руб.2 |
| Почта России | 5 мая1 | 286 руб.2 |
Цена и наличие в магазинах
| ул. Карла Маркса, 68, ТЦ «Мега Гринн», 1 этаж | нет в наличии |
Розничная цена: 5 150 руб.
4 820 руб.
85 690 руб.
280 руб.
1 250 руб.
7 590 руб.
2028.00 руб.
Кол-во:
РЕЛЕ ВРЕМЕНИ PCU-510
Назначение:
Многофункциональное реле времени PCU-510 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени.Принцип работы функций реле:
Задержка включения (B)
После подачи напряжения питания контакты остаются в положении 7-8 (10-11) и начинается отсчет времени задержки (t), по окончании установленного времени (t) контакты переключаются в положение 8-9 (11-12).
В таком положении контакты остаются до отключения питания.
Пример:
— требуется включить установку через 6 сек. после подачи на-пряжения и она должна работать до момента полного отклю-чения питания.
— происходит аналогично примеру 1 только верхний вороток (ABCD) устанавливается в положение B. Вначале произойдет задержка на время (t), после чего установка включится и будет работать до отключения подачи напряжения.
Задержка выключения (А)
После подачи напряжения питания контакты переключаются в положение 8-9 (11-12), по окончании установленного времени(t) контакты переключаются в положение 7-8 (10-11). В таком положении контакты остаются до отключения питания.
Пример:
— требуется включить установку на 6 сек, после чего она должна отключиться и оставаться выключенной до прекращения подачи напряжения питания. При повторной подаче питания цикл повторяется.
— верхний вороток (ABCD) устанавливаем в положение A, средний вороток (Tх) в положение 6, нижний вороток (Т ) в положение 1s.
Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время (t), затем происходит включение на время (t), выключения и т.д. до отключения питания.
Пример :
— требуется цикличная (включение/выключение) работа установки с интервалом в 4 минуты с задержкой первого включения.
— происходит аналогично примеру 3, только верхний вороток (ABCD) устанавливается в положение D. Вначале произойдет задержка включения на время 4 минуты, после чего установка циклично будет включаться и выключаться до отключения напряжения питания.
Циклическая работа с задержкой выключения (С)
Работа начинается с включения реле на время (t), затем выключение и т.д. до отключения напряжения питания.
Пример:
— требуется цикличная (включение/выключение) работа установки с интервалом в 4 минуты с задержкой первого выключения.
— верхний вороток (ABCD) устанавливаем в положение C , средний вороток (Tx) в положение 4, нижний вороток (T ) в положение 1m.
Технические характеристики:
| Напряжение питания |
230 В 50 Гц (клеммы 1-3) |
| 24 В AC/DC (клеммы 3-4) | |
| Максимальный ток нагрузки |
2 x8 A AC 1 |
| Контакт |
2P (2 переключающих) |
| Выдержка времени* |
от 0,1сек. до 24 суток |
| Задержка включения | |
| Диапазон рабочих температур |
-25 — +50 С° |
| Степень защиты |
IP 20 |
| Габариты, мм |
17,5 х 65 х 90 мм |
| Подключение |
винтовые зажими 2,5 мм кв. |
| Монтаж |
на DIN-рейке 35 мм |
*- выдержка времени устанавливается переключателем диапазонов времени в одном из шести поддиапазонов: 0,1сек-1сек; 1сек-10сек; 10сек-1мин; 1мин-10мин;10мин-2часа; 2часа-24часа.
Лицевая панель:

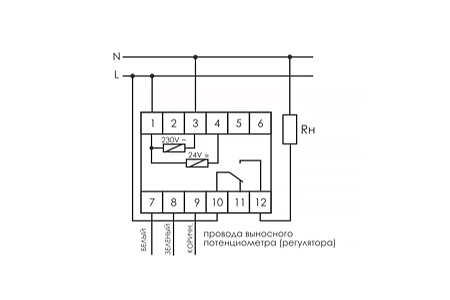

Схема подключения:
Внимание!При включенном напряжении питания установка переключателя в положение «ON» приводит к включению реле — контакты в позиции 3-7 и 4-8, в положение «OFF» — отключает реле, контакты в
позиции 3-5 и 4-6.
Внимание!
— при включенном питании реле не реагирует на изменение диапазонов времени и переключения функций работы.
— работа с новым диапазоном времени и функцией начинается только после отключения и повторного включения напряжения питания.
— при включенном питании возможна плавная регулировка времени в установленном диапазоне времени.
Внимание!Под заказ возможно изготовление реле на напряжения 24,36,48,110В AC/DC.
Габаритные размеры:
Реле времени многофункциональные серии PCU как правило сочитают в себе от трех до четырех рабочих функции таких как:
- Включение нагрузки на время t (A)
- Задержка включения (В)
- Циклическая работа с задержкой выключения (С)
- Циклическая работа с задержкой включения (D)

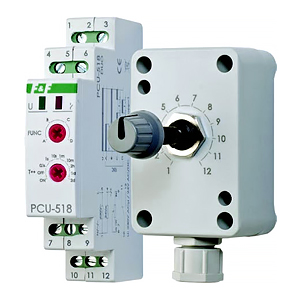

Реле времени многофункциональное PCU-518 (pdf manual catalog цена)
Реле времени многофункциональное PCU-518 имеет четыре рабочих функции:
- Включение нагрузки на время t (A)
После подачи напряжения питания контакты реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t возвращаются в положения 7-8, 10-11. - Задержка включения (В)
После подачи напряжения питания контакты реле остаются в положениях 7-8 и 10-11, и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания. - Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t возвращаются в положения 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания - Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С. Установка переключателя в положение ON и последующая подача питания приводят к включению реле: контакты в позиции 8-9 и 11-12, в положение OFF – контакты остаются в исходном положении 7-8 и 10-11
Диаграмма работы реле времени многофункциональное PCU-518
Технические характеристики реле времени многофункциональное PCU-518
| Параметры | PCU-518 |
|---|---|
| Номинальное напряжение питания, В | 12-264 VAC/DC |
| Максимальный коммутируемый ток (AC-1), А | 8 |
| Контакт: NO/NC – переключающий | 1NO/NC |
| Выдержка времени* | от 0,1 с до 24 суток |
| Задержка включения, мс | 50 |
| Диапазон рабочих температур, °C | от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ |
| Подключение | винтовые зажимы 2,5 мм2 |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Тип корпуса | 1S |
*Выдержка времени устанавливается переключателем диапазонов и воротком плавной установки времени в одном из восьми поддиапазонов: 0,1-1,2 с; 1-12 с; 10 с — 2 мин.; 1-12 мин.; 10 мин. — 2 ч; 2-24 ч; 1-12 суток; 2-24 суток.
Реле времени многофункциональное PCU-510 (pdf manual catalog цена)
Реле времени многофункциональное PCU-510 имеет четыре рабочих функции:
- Включение нагрузки на время t (A)
После подачи напряжения питания контакты реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t возвращаются в положения 7-8, 10-11. - Задержка включения (В)
После подачи напряжения питания контакты реле остаются в положениях 7-8 и 10-11, и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания. - Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t возвращаются в положения 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания - Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С. Установка переключателя в положение ON и последующая подача питания приводят к включению реле: контакты в позиции 8-9 и 11-12, в положение OFF – контакты остаются в исходном положении 7-8 и 10-11
Диаграмма работы реле времени многофункциональное PCU-510
Технические характеристики реле времени многофункциональное PCU-510
| Параметры | PCU-510 |
|---|---|
| Номинальное напряжение питания, В | 230 VAC 24 VАС/DС |
| Максимальный коммутируемый ток (AC-1), А | 2×8 |
| Контакт: NO/NC – переключающий | 2NO/NC |
| Выдержка времени* | от 0,1 с до 24 суток |
| Задержка включения, мс | 50 |
| Диапазон рабочих температур, °C | от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ |
| Подключение | винтовые зажимы 2,5 мм2 |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Тип корпуса | 1S |
*Выдержка времени устанавливается переключателем диапазонов и воротком плавной установки времени в одном из восьми поддиапазонов: 0,1-1,2 с; 1-12 с; 10 с — 2 мин.; 1-12 мин.; 10 мин. — 2 ч; 2-24 ч; 1-12 суток; 2-24 суток.
Реле времени многофункциональное PCU-511 (pdf manual catalog цена)
Реле времени многофункциональное PCU-511 имеет четыре рабочих функции:
- Включение нагрузки на время t (A)
После подачи напряжения питания контакты реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t возвращаются в положения 7-8, 10-11. - Задержка включения (В)
После подачи напряжения питания контакты реле остаются в положениях 7-8 и 10-11, и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания. - Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t возвращаются в положения 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания - Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С. Установка переключателя в положение ON и последующая подача питания приводят к включению реле: контакты в позиции 8-9 и 11-12, в положение OFF – контакты остаются в исходном положении 7-8 и 10-11
Диаграмма работы реле времени многофункциональное PCU-511
Технические характеристики реле времени многофункциональное PCU-511
| Параметры | PCU-511 |
|---|---|
| Номинальное напряжение питания, В | 230 VAC |
| Максимальный коммутируемый ток (AC-1), А | 8 |
| Контакт: NO/NC – переключающий | 1NO/NC |
| Выдержка времени* | от 0,1 с до 24 суток |
| Задержка включения, мс | 50 |
| Диапазон рабочих температур, °C | от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ |
| Подключение | винтовые зажимы 2,5 мм2 |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Тип корпуса | 1S |
*Выдержка времени устанавливается переключателем диапазонов и воротком плавной установки времени в одном из восьми поддиапазонов: 0,1-1,2 с; 1-12 с; 10 с — 2 мин.; 1-12 мин.; 10 мин. — 2 ч; 2-24 ч; 1-12 суток; 2-24 суток.

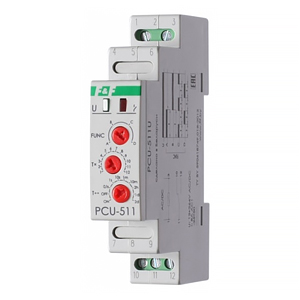

Реле времени многофункциональное PCU-511U (pdf manual catalog цена)
Реле времени многофункциональное PCU-511U имеет четыре рабочих функции:
- Включение нагрузки на время t (A)
После подачи напряжения питания контакты реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t возвращаются в положения 7-8, 10-11. - Задержка включения (В)
- После подачи напряжения питания контакты реле остаются в положениях 7-8 и 10-11, и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.
- Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t возвращаются в положения 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания - Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С. Установка переключателя в положение ON и последующая подача питания приводят к включению реле: контакты в позиции 8-9 и 11-12, в положение OFF – контакты остаются в исходном положении 7-8 и 10-11
Диаграмма работы реле времени многофункциональное PCU-511U
Технические характеристики реле времени многофункциональное PCU-511U
| Параметры | PCU-511U |
|---|---|
| Номинальное напряжение питания, В | 12-264 VАС/DС |
| Максимальный коммутируемый ток (AC-1), А | 8 |
| Контакт: NO/NC – переключающий | 1NO/NC |
| Выдержка времени* | от 0,1 с до 24 суток |
| Задержка включения, мс | 50 |
| Диапазон рабочих температур, °C | от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ |
| Подключение | винтовые зажимы 2,5 мм2 |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Тип корпуса | 1S |
*Выдержка времени устанавливается переключателем диапазонов и воротком плавной установки времени в одном из восьми поддиапазонов: 0,1-1,2 с; 1-12 с; 10 с — 2 мин.; 1-12 мин.; 10 мин. — 2 ч; 2-24 ч; 1-12 суток; 2-24 суток.

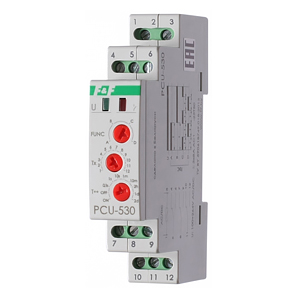

Реле времени многофункциональное PCU-530 (pdf manual catalog цена)
Реле времени многофункциональное PCU-530 имеет четыре рабочих функции:
- Включение нагрузки на время t (A)
После подачи напряжения питания контакты реле переключаются в положения 5-6, 8-9, 11- 12, по истечении установленного времени t возвращаются в положения 4-5, 7-8, 10-11. - Задержка включения (В)
После подачи напряжения питания контакты реле остаются в положениях 4-5, 7-8 и 10-11, и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 5-6, 8-9 и 11-12 и в таком положении остаются до отключения питания. - Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты реле переключаются в положения: 5-6, 8-9, 11- 12, по истечении установленного времени t возвращаются в положения 4-5, 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания - Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С. Установка переключателя в положение ON и последующая подача питания приводят к включению реле: контакты в позиции 5-6, 8-9, 11-12, в положение OFF – контакты остаются в исходном положении 4-5, 7-8 и 10-11
Диаграмма работы реле времени многофункциональное PCU-530
Технические характеристики реле времени многофункциональное PCU-530
| Параметры | PCU-530 |
|---|---|
| Номинальное напряжение питания, В | 100-264 VАС/DС |
| Максимальный коммутируемый ток (AC-1), А | 3X8 |
| Контакт: NO/NC – переключающий | 3NO/NC |
| Выдержка времени* | от 0,1 с до 24 суток |
| Задержка включения, мс | 50 |
| Диапазон рабочих температур, °C | от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ |
| Подключение | винтовые зажимы 2,5 мм2 |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Тип корпуса | 1S |
*Выдержка времени устанавливается переключателем диапазонов и воротком плавной установки времени в одном из восьми поддиапазонов: 0,1-1,2 с; 1-12 с; 10 с — 2 мин.; 1-12 мин.; 10 мин. — 2 ч; 2-24 ч; 1-12 суток; 2-24 суток.
Реле времени многофункциональное PCU-501 (pdf manual catalog цена)
Реле времени многофункциональное PCU-501 имеет три рабочих функции:
- Включение нагрузки на время t (A)
После подачи напряжения питания контакты исполнительного реле переключаются в позиции 5-6 и 8-9. После отключения питания и истечения времени t контакты возвращаются в положения 5-4 и 8-7.
- Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле остаются в позиции 5-4 и 8-7 и начинается отсчет времени работы t, по истечении которого контакты переключаться в положения 5-6 и 8-9 и в таком положении остаются до отключения питания.
- Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты исполнительного реле остаются в позиции 5-4 и 8-7 и начинается отсчет времени работы t, по истечении которого контакты переключаться в положения 5-6 и 8-9. После отключения питания и истечения времени t контакты возвращаются в положения 5-4 и 8-7.
Технические характеристики реле времени многофункциональное PCU-501
| Параметры | PCU-501 |
|---|---|
| Номинальное напряжение питания, В | 9-24 VDC, 24-264 VAC/DC |
| Максимальный коммутируемый ток (AC-1), А | 8 |
| Контакт: NO/NC – переключающий | 2NO/NC |
| Выдержка времени* | 0,1 с — 990 c |
| Задержка включения, мс | 100 |
| Диапазон рабочих температур, °C | от -25 до +50 (УХЛ4); от -40 до +55 (УХЛ2) – под заказ |
| Подключение | винтовые зажимы 2,5 мм2 |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Тип корпуса | 1S |
* Выдержка времени устанавливается переключателями диапазонов точной установки времени в одном из трёх диапазонов: 0,1-9,9 с, 1-99 с, 10-990 с. Максимальная выдержка времени: функция А, С – 0,1…600 с, функция В – 0,5…990 с.
Дата публикации: 20.04.2021г.
