Заварил маховик. ⇐ Vito W638. Трансмиссия

Модераторы: бетман, ARKus

Хочу поделиться своим экспериментом. Затархтел маховик на холостых. Порылся у своих поставщиков, ценники не обрадовали. Посмотрел валео с одномассовым маховиком в комплекте со сцеплением, то же как то не айс. Решился на эксперимент, так как деньги бешеные потратить всегда успею. Тем более на маршрутках на крайслерах маховик у всех был заварен и долго ездит. Все равно ходовку всю менял стойки, рычаги снимать, ну и снял коробку, снял свой маховик. Благо токарный станок под рукой. Наш маховик несколько конструктивно отличается от бензинового. Пришлось вскрыть его резцом. Интересно же. Вся проблема была банальна. Просели пружины. Подшипники оба в идеале, тем более что маленький у нас вообще не задействован. Тем кто будет заваривать советую не вскрывать его таким способом, а просто прихватить сваркой. Я сделал три сектора длинной по 4 см., длинна шва и количество наплавленной массы желательно что б не отличалось. Балансировать проще будет. Взял диск сцепления Мекарм с номером MD2417 с пружинами. Собрал со своей же корзиной подточив выступающие части, но фокус не удался, диск все равно в зажатом состоянии доставал ступицей до паука на корзине и заклепок нажимной части. Пришлось снимать коробку менять корзину. Взял корзину Сакс с номером 3082307531. Собрал, опять не могу передачу воткнуть. Пришлось под корзину через болты которые прикручивают ее подложить шайбы толщиной 1.5 мм. Все заработало. Но я думаю моя проблема с выступом в 1.5 мм могла произойти из-за того что я распотрошил маховик. Если кто будет делать такую операцию, не поленитесь соберите всю конструкцию целиком после сварки и проверьте как отпускается диск, может вам и не надо ничего подкладывать. Обязательно не забудьте размагнитить маховик. Я это сделал при помощи одиночного дросселя от дневной лампы. Только надо снять сначало с него металлический корпус, так как он как экран работает. Обмотал небольшую часть катушки изолентой для большей безопасности, подключил 220 в и поводил над самим маховиком и над венцом где датчик КВ считывает. Балансировал то же в тисках. Токарь выточил ось, при помощи микронного уровня я ее выставил, помыл подшипник свой же и начал крутить маховик. В идеале купите подшипник шариковый и вставьте вместо нашего роликового, предварительно вымыв его от смазки. Да и в ютубе много видео об этом, можно посмотреть. Можно попробовать от балансировать его там где мотоциклисты свою резину балансируют. Катаюсь совсем чуть-чуть, но могу сказать что педаль туже стала на выжим. В работе сцепления я вообще ни какой разницы не почувствовал, на холостых работает так же, вибрации то же нет.

nikk31 , Уважаемый у меня ВИТО 638 2.0 бензин МКПП,хочу заварить маховик-перечисленные диск и корзина мне подойдут?

Приезжал ко мне парень с таким же маховиком. Корзину привозил похожую на ту которую я поставил, но мы ее не мерили. А вот диск у него был с маленькими пружинками и их точно было больше 4. На моем диске 4 но крупных пружины.

3 года

Всех приветствую. Моя, еще пока не законченная, история. При пробеге 80-85 начал на горячий двигатель(после длительной поездки) постукивать маховик, прогрессировало и на 110, заметил при движении на 4 или 5 передаче, при попытке резко ускорится(например при обгоне) происходит проскальзывание сцепления(может и маховик) т.к. запахов никаких не было. Например дернется с 2 до 3 т.оборотов и потом уже медленно разгоняется. Было решено производить полностью замену маховика, корзины и выжимного. По хорошему конечно подозрения только на маховик, следовало разобрать и на месте принять решение о замене сцепления и выжимного, но в наличии у нас в городе этого нет, все со сроком 5-7 дней(читай из Москвы), своей ямы для замены нет, переждать негде период ожидания запчастей. Было куплено:
Комплект маховик двухмассовый+сцепление+выжимной SACHS 2290601057 , как выяснилось он пришел на смену 2290601013(или произошла смена номеров) эту информацию мне выдал представитель ZF в РФ, т.к. в магазинах внятно ничего ответить не могли.
Вчера получил, на субботу запланирована замена(после отпишусь по результату)
Внутри коробки:
Маховик двухмассовый SACHS 2294000660
К-т сцепления SACHS 3082000607
Выжимной SACHS 3182600150
Болты мах-ка SACHS 1874000030
и смазака .
Все удовольствие обошлось 22 950 вместе с доставкой ТК
Стоимостью запчастей удовлетворен на 100% теперь главное что бы подошло
Двигатель чипованный (около 20-25 тыс. назад) субъективно это никак не повлияло на кончину маховика, постукивать начал еще до чипа. Фото для любопытсвующих.
Авто Ford Focus 2+ 2008г.в. 1,8tdci

rammstein.72
Заварить не проблема, но как будет работать сцепление без демпфирующего устройства не представляю, то что выше про Паджеро описано лажа, я на своем менял маховик, ибо иначе попадалово на КПП, а это атомные деньги на Паджеро, хотя сцепа ядерные 87.000 обошлось по кругу.

MikeSh
скорее всего нет.т.к. сцепа на транзитах по 300 т.км ходит(у меня у кореша на маршруте)говорит другие меняли но только диск и выжимной

4 дек абря 2010

Какие бредовые вещи тут пишут, ой-ёй!!

Есть два варианта демпфирования передачи нагрузки от двигателя к трансмиссии:
1) Жесткий (одномассовый) маховик + диск сцепления с демпфером.
Этот вариант — вчерашний день. Годится для маломощных движков и тракторов. Т.е., там, где момент низок, а комфорт — неважен

2) Двухмассовый маховик с демпфером + жёсткий диск сцепления
Это вариант современный, более эффективный и компактный. Недаром именно такой вариант стоит на дизеле и 2-литровом двигателе Фокуса

Заварка (или замена на одномассовый) маховика при оставлении прежнего сцепления — это полное устранение демпфера! Передача нагрузки станет ударной.
Это идиотизм.

Есть вариант колхозный, но более разумный — замена пары: двухмассовый маховик + жесткое сцепление на одномассовый маховик + сцепление с демпфером. Сторонние производители (например, Valeo) предлагают даже ремкомплекты для такой замены. Но это — однозначное ухудшение для авто.
(К слову, для «гражданских» версий таких замен и нет. Подобные вещи, как я понял, делаются только для коммерческого транспорта. Так что, обладатели С-максов, Фокусов, Мондео и проч. — лучше и не ищите. )

Вообще, во всем мире, как я понял, всего две фирмы производят двухмассовые маховики, для всех: для Форда, для Ауди, для Мерседеса, для Пежо и проч., проч.: это Sachs и Luk. Так что совершенно бессмысленное занятие искать фордовский «оригинал» за 24000 р., когда на этом оригинале на лицевой части стоит глубокий чёткий штамп Sachs, и лишь на ребре еле заметный оттиск FoMoCo. Тот же «оригинал» без штампа FoMoCo стоит 15-17 тысяч.
Для сведения:
Артикул оригинала в исполнении «без штампа» Sachs 2294 000 292
Также в каталоге Закса указан как «замена кода» другой артикул: Sachs 2294 000 660 — хотя ниже в том же каталоге он значится как «для FORD: Galaxy, Mondeo IV, Mondeo IV Tournier, S-max. Я так и не понял, взаимозаменяемый аналог ли это или попросту маховик новой улучшенной конструкции. Скажу лишь, что именно такой мне и поставили на днях

Почитайте, сделайте выводы.

Повышенная вибрация двигателя вызывается целой кучей проблем, а не только двух массовым маховиком. Подтвержденных фактов по замене маховика в теме практически нет. 1-2 не не более!

Думаю, стоит добавить к тем 1-2 случаям мой:

Вибрация у меня проявилась давно. Тысяч с 80 пробега. Временами была довольно заметна, временами то ли я привыкал, то ли она пропадала. Но в последнее время даже на трассе стал ощущать, а уж в пробках и вовсе дрындело не по-детски. В салоне все прыгало, а на холостых с открытой дверью было страшно за петли.

И вот, в конце лета я начал искать и устранять причину.

Сервисмены (не буду говорить, кто, чтобы не было обид) проблему услышали, я им озвучил все возможные причины: сцепление (износилось), коробка (вечная болезнь МТХ-75 — игольчатые подшипники) и маховик. Заказал ремкомплект сцепления и просил при вскрытии заодно продиагностировать коробку и маховик.

В итоге, когда меняли сцепление, вынесли вердикт: в коробке пару подшипников не мешало бы заменить, а маховик в идеале.
Заменили сцепление (оригинальный ремкомплект в сборе в корзиной и выжимным подшипником), выполнили замену подшипников в коробке (оригинал). Работы обошлись мне в 3500 и 5000 рублей без учета стоимости материалов. Плюс комплект сцепления 12500 р., плюс пара подшипников за 3500 р.
А по дороге домой я понял, что вибрации как были — так и остались.

В результате последующих переговоров с директором сервиса я настоял на замене маховика, напомнил, что просил его продиагностировать, что помогло бы сейчас избежать лишних работ по его замене.
Директор продолжал настаивать, что проблема не в маховике, и сказал, что «Раз вы так хотите, мы вам его поменяем. Если причина в нём, значит, мои парни ошиблись и замена за наш счёт». На том и порешили

Далее я два месяца ждал, пока они везут мне заказанный и предоплаченный маховик (как они утверждали при заказе, оригинал по цене 17000 р.), два раза им привозили — но каждый раз обнаруживалось, что это «не то» (причем, первый раз — при попытке установки).

В итоге, мне пришлось разобраться во всем самому, найти и сообщить им артикул Закса, сказать, чтоб не тратили моё время и силы на поиски «оригинала» — и через неделю маховик пришёл, мне его поставили.

Опробование состоялось в присутствии директора. Я сел, завёл машину (о, песня. ), прогнал в диапазоне оборотов от холостого до 2000. С удовольствием отметил ровнейшее урчание, особенно при проходе через 1200 оборотов, на которых мы с тамошним сервисменом в прошлый раз отметили стабильные приступы лихорадки.

В итоге, уважаемый bachik, директор взял все расходы по замене маховика на себя.

Полагаю, этого факта достаточно, чтобы расставить по данному вопросу все точки над «ю» и добавить мой случай в Вашу копилку.

Процесс восстановления маховика Форда Мондео:

Снятый маховик. Для снятия пришлось докупить головку TORX

Для разборки маховика понадобится дрель или шуруповерт.

Для разборки маховика высверливаем две заклепки. Они очень тоненькие. На каждую уходит пара секунд.

Внутренности) За пружинами была небольшая выработка

Ведомый диск почти в идеальном состоянии

Для того что бы убрать люфт нужно сточить прижимную шайбу. Методом замера, было решено сточить 0,5 мм. За работу токарь взял всего 300 р)

Процесс стачивания прижимной шайбы. Сняли 0,5 мм.

Далее переходим к поиску Капролона) Который я долго искал потому что был выходной день. Кое как нашел небольшой кусок толщиной 2 мм. Нарезав куски необходимого размера, сточил их до 1 мм. Далее вставляем их под пружины.

Вставка из капролона

Все смазываем и собираем обратно. Ставим две заклепки и маховик как новый! Люфта нет вообще)

Новое сцепление Форд Мондео на месте.

Далее все ставим на место прокачиваем сцепление и готово!
Что изменилось:

· исчезли посторонние звуки в области коробки (шумел маховик)

· педаль сцепления стала очень мягкой (до сих пор не могу привыкнуть)

· передачи стали включаться мягче

· сцепление стало схватывать в середине (раньше схватывало в самом конце)

В общем, теперь надо привыкать к новому сцеплению

Замена масла в коробке передач Ford Mondeo

Пришла пора заменить масло в коробке передач Форда Мондео. Забегая вперед, скажу, что очень понравился валволин,

Двухмассовый маховик более хрупкий и менее надежный, чем жесткий маховик, рассчитанный на срок не менее 200 000 километров. Некоторые компании предлагают ремонтировать двухмассовые маховики способом, который невозможен для жесткого маховика.

👨‍🔧 Можно ли отремонтировать двухмассовый маховик?

Le двухмассовый маховик это разновидность маховика. Он состоит из двух разных масс, которые соединены системой пружин, подшипников и планок. Он выполняет ту же функцию, что и жесткий маховик двигателя, передавая вращение двигателя на сцепление.

Функция маховика также заключается в том, чтобы участвовать в запуске автомобиля, регулировать вращение двигателя и предотвращать рывки.

Двухмассовый маховик более эффективный чем жесткий маховик. Он поглощает больше вибраций и ограничивает большее количество толчков. Это причина, по которой он используется, в частности, в гоночных автомобилях, а также в дизельных двигателях.

К сожалению, двухмассовый маховик тоже более дорогой et менее надежный. Таким образом, хотя маховик должен прослужить не менее 200 километров, на последних дизельных автомобилях он обычно преждевременно утомляется, когда речь идет о двухмассовом маховике.

Замена маховика — тоже дорогостоящая операция, так как требует минимум 1000 €. На двухмассовый маховик цена еще выше.

Поэтому ремонт маховика может быть хорошим решением для уменьшения суммы счета, предотвращения отходов и увеличения срока службы двухмассового маховика.

К сожалению, отремонтировать маховик не представляется возможным. Единственное решение — заменить его. Однако некоторые редкие компании предлагают отремонтировать двухмассовый маховик.

Никакой механик не позволит вам выполнить эту услугу, которая больше похожа на ретрофит. К тому же ремонт маховика возможен только для двухмассового маховика, который можно снять, а не для жесткого маховика.

⚙️ Что подразумевает ремонт двухмассового маховика?

La ремонт двухмассового маховика нет в наличии в гараже. Предлагается некоторыми специализированными компаниями, достаточно редко. Это больше, чем ремонт маховика, это модернизация детали.

Ремонт двухмассового маховика состоит из разобрать это от корки до корки. Действительно, двухмассовый маховик состоит не из одной детали, как жесткий маховик, а из двух масс, соединенных пружиной, шипами и подшипниками.

Обычно причиной его выхода из строя является двухмассовая пружина маховика. Ремонт заключается в замене дефектной детали или деталей, если несколько повреждены, а затем перебалансировать маховик.

🔎 Как отремонтировать двухмассовый маховик?

Некоторые компании предлагают отремонтировать двухмассовый маховик. Тем не менее, они редки и являются специализированными ремонтниками, а не механиками.

Двухмассовые маховики не отличаются своей надежностью. Опасно ездить с неисправным маховиком, тем более что это может также повредитьсцепление, или даже коробка передач.

Кроме того, необходимо заменить комплект сцепления одновременно с маховиком, а значит, все равно придется ехать через гараж.

Короче говоря, если можно найти несколько компаний, которые предлагают ремонт вашего двухмассового маховика, более часто, безопаснее и практичнее менять его напрямую. и гараж. Затем механик одновременно заменит маховик и комплект сцепления.

Как вы уже поняли, ремонт маховика — дело нечастое. В большинстве случаев маховик, даже двухмассовый, не подлежит ремонту и его нужно менять полностью. Однако некоторые компании предлагают отремонтировать двухмассовый маховик.

Роль маховика заключается в уменьшении неравномерного вращения. Он сохраняет необходимую кинетическую энергию в процессе работы. Двухмассовый маховик состоит из двух дисков, которые соединены между собой прочными пружинами. Они служат для поглощения вибраций.

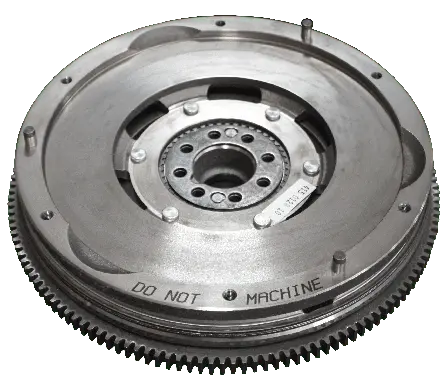

Стандартный двухмассовый маховик состоит из первичного и вторичного маховика. Другая функция маховика демпфера заключается в уменьшении колебаний во время крутящего момента коленчатого вала автомобиля.

Существует два типа маховиков:

• демпферные (двухмассовые);
• цельный (одномассовый).

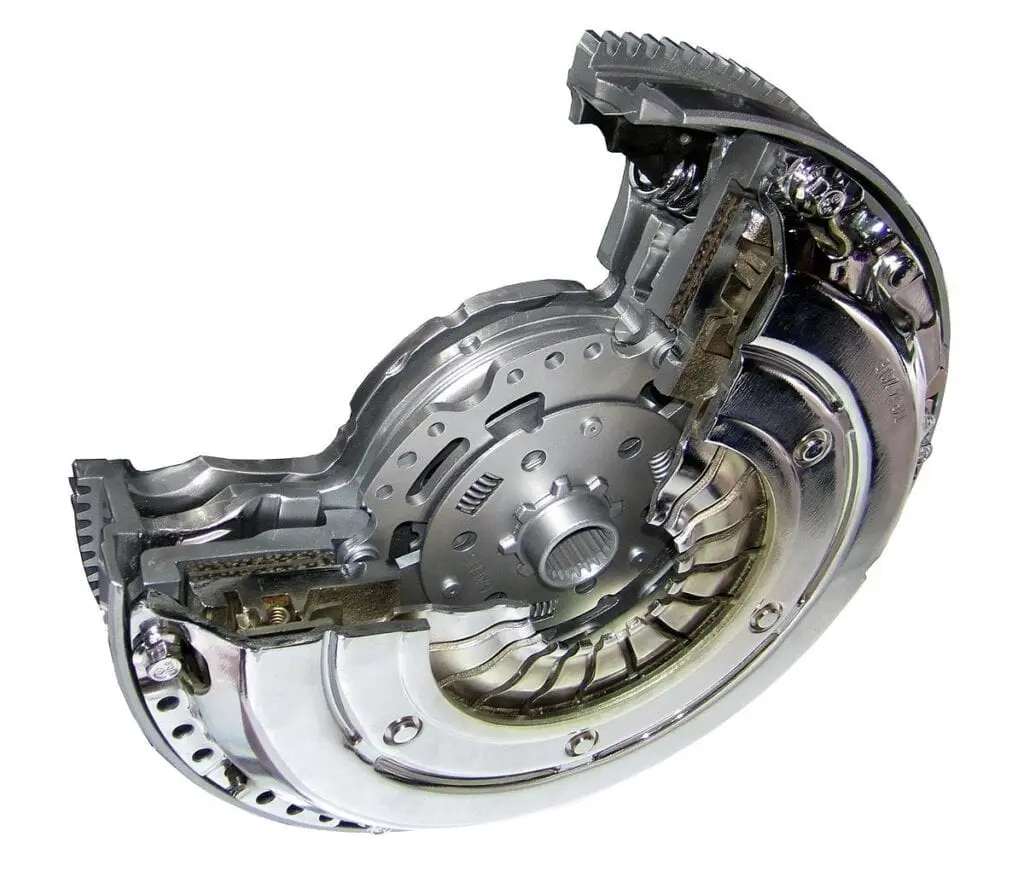

Два независимых диска маховика соединены пружиной (демпфирующей системой) и прикреплены друг к другу с помощью подшипника скольжения или радиального шарикоподшипника, который помогает им вращаться.

Основной маховик имеет шестерню, которая соединяется с двигателем и крепится болтами к коленчатому валу. Это и основная крышка образуют полость, которая является пружинным каналом.

Система демпфера выполнена из арочных пружин в направляющих втулках в канале пружины. Крутящий момент двигателя передается через фланец, который крепится вместе со вспомогательным маховиком. Во избежание перегрева двухмассовый маховик имеет отверстия для поступления воздуха.

Маховик данного типа имеет ряд преимуществ для функционирования автомобиля. Также он обеспечивает больший комфорт при вождении. По этой причине стоит периодически проверять его, чтобы своевременно устранить проблемы.

Игнорирование повреждения демпфера маховика нежелательно, так как со временем это может привести к серьезным проблемам с другими деталями автомобиля, которые контактируют с его поверхностью.

Преимущества и недостатки демпферного маховика

В отличие от маховика с одной массой, двухмассовый аналог не только устраняет вибрации, но и предотвращает износ механизма коробки передач и синхронизирующих компонентов, поскольку он поглощает нагрузку.

Это также облегчает переключение передач, чем в случае с одномассовым маховиком, и снижает уровень шума. Его направляющие втулки стабилизируют узел, а смазка, расположенная в канале пружины, не допускает трения между дуговой пружиной и направляющей втулкой.

Другие его преимущества заключаются в том, что он экономит топливо при низких оборотах двигателя и обеспечивает защиту привода от перегрева. Этот тип маховика можно установить как на автоматическую, так и на ручную коробку передач. Слишком частые переключения передач сокращают срок службы маховика, так как они увеличивает нагрузку на маховик, поэтому стандартная деталь иногда выходит из строя.

Маховики автомобилей, которые ездят по бездорожью на большие расстояния, имеют относительно более длительный срок службы и требуют меньшего ремонта, чем у автомобилей, которые используются в основном для езды по городу.

Единственными недостатками демпфирующего маховика является то, что он изнашивается быстрее и требует более раннего ремонта. Также он более дорогой, чем жесткий маховик. Но эти инвестиции, безусловно, того стоят и окупаются со временем.

Наиболее распространенные проблемы с демпферным маховиком и полезные советы по ремонту

Демпферный маховик — модификация, которая чаще всего выходит из строя и нуждается в ремонте. Когда у автомобиля большой пробег, на рабочей поверхности демпфирующего маховика, который функционирует в контакте с фрикционным диском, могут появляться признаки износа.

Если обнаружены вмятины, царапины или пятна, это означает, что маховик перегрелся. Когда мы обнаружим такой ущерб, мы должны принять срочные меры по ремонту. В этом случае важно помнить, что их нельзя шлифовать без соблюдения допустимых пределов, установленных производителем автомобиля. Следует избегать механической обработки поверхности трения маховика демпфера.

Еще одна вещь, которую мы можем проверить, чтобы предотвратить более серьезные повреждения в будущем, это проверить, правильно ли установлен зазор между датчиками скорости и сигнальными штифтами маховика.

При установке двухмассового маховика всегда рекомендуется использовать новые крепежные болты из-за их способности деформироваться. Изношенные детали не должны использоваться повторно. Перед установкой нового маховика поверхность контакта нажимного и фрикционного дисков сцепления необходимо очистить обезжиривающим средством.

Как определить, что маховик поврежден?

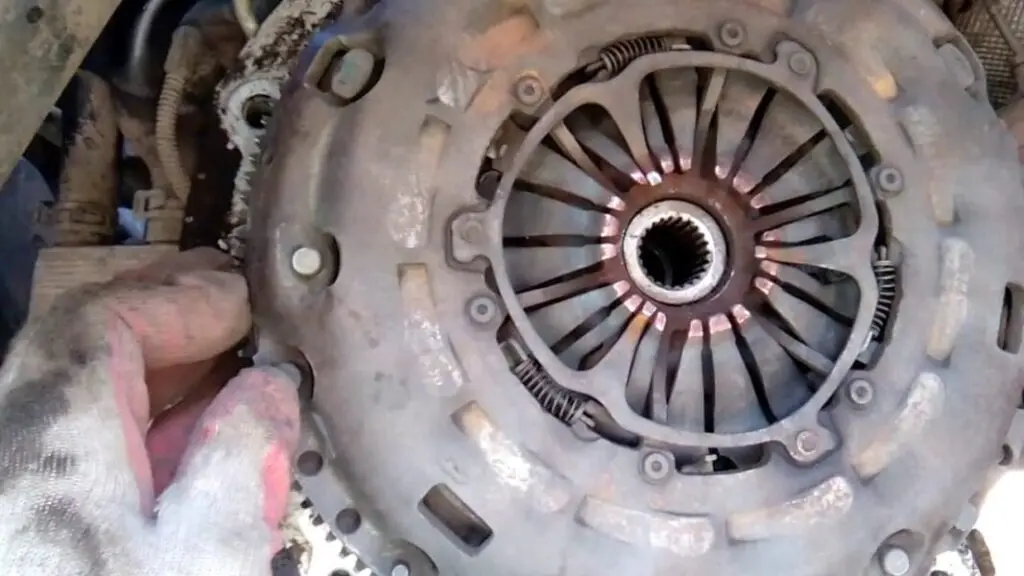

Когда изнашиваются пружины внутри маховика, это образует зазор между двумя дисками. Наличие люфта является верным признаком того, что маховик изношен и нуждается в замене. Поврежденный маховик обычно издает дребезжащий звук, чаще всего в холодную погоду, например, когда мы запускаем двигатель утром. Этот гремучий шум обычно длится около 5-10 минут, а затем прекращается.

Зимой звук поврежденного маховика слышен наиболее отчетливо. Мы не должны ждать увеличения дребезжания или вибрации, так как это только ухудшит ситуацию.

Некоторые признаки поврежденного демпфера маховика

1-й признак: писк
При старте автомобиля на 1-й передаче возникает писк. Эта проблема возникает в основном при зимних температурах и в случаях, когда двигатель не может достаточно прогреться.

Основная причина этого заключается в том, что когда пружины маховика уже изношены, они не могут должным образом поглощать вибрации двигателя. И эти вибрации ощущаются больше всего, когда мы переключаемся на 1-ую передачу.

2-й признак: проскальзывание
Когда мы резко начинаем ускорять автомобиль, ощущается проскальзывание. Это также может означать, что фрикционный диск сцепления поврежден. Его износ приводит к отсутствию тяги, что только приводит к его проскальзыванию на поверхности маховика . Однако причиной проскальзывания также может быть неисправность в сцеплении, которая также вызывает специфический стук.

Прежде чем мы решим купить новый маховик или любые другие автозапчасти, лучше проконсультироваться в авторизованном сервисном центре, где опытные консультанты могут точно определить, в чем заключается проблема, и дать нам профессиональный совет, какие марки запчасти более подходящие.

Вопросы и ответы:

Что будет, если сломается Двухмассовый маховик? В основном его неисправность сразу проявит себя отсутствием демпфирования крутильных колебаний, идущих от коленвала на вал коробки передач.

Что будет если вовремя не заменить маховик? Двухмассовый маховик – составная деталь, поэтому ее поломка приведет к фатальным последствиям для авто, особенно если маховик распадется во время езды.

Как выходит из строя двухмассовый маховик? В первую очередь в таком маховике выходят из строя демпферные элементы. При этом появляется скрежет и скрип, особенно во время запуска и остановки мотора.
