Описание

Линейка стабилизаторов напряжения различной мощности от «Ресанта»

Вам доводилось выбрасывать дорогостоящие электроустройства или электрооборудование из-за того, что они вышли из строя, в следствии скачков напряжения в сети или короткого замыкания? Нет, значит вам крупно повезло. Уже немало людей обожглось на этом, ведь электроснабжение очень нестабильно. Те же, кто задумывается о своих электрических помощниках, уже давно сделали выбор в пользу применения стабилизаторов напряжения, которые устраняют нестабильность напряжения сети и обеспечивают качественное электропитание. Использование стабилизатора при запитке, как домашних электроустройств, так и электрооборудования на работе позволит обеспечить их качественную службу в течение длительного времени.

Российская компания «Ресанта», являющаяся лидером в области производства электротехнического оборудования, к которому, несомненно, стоит отнести и стабилизаторы напряжения, представляет на рынке серию стабилизаторов Ресанта АСН-/1-Ц, отличающихся превосходным качеством и относительно невысокой стоимостью в сравнении с конкурентами. Линейка представлена одиннадцатью типономиналами стабилизаторов, каждый из которых имеет собственное максимальное значение мощности и тока. Серия состоит из стабилизаторов, номинальное значение мощности которых варьируется от 0,5 до 20 кВт.

Далее речь пойдет о модели стабилизатора Ресанта АСН-10000/1-Ц, рассчитанной, как можно легко догадаться, на максимальную мощность потребителей 10 кВт в том случае, если входное напряжение будет превышать 190 В. Итак, АСН-10000/1-Ц – это стабилизатор напряжения релейного типа, который можно применять в однофазных цепях переменного тока, с целью стабильного питания электроустройств с суммарной мощностью не более 10 кВт.

Релейный тип стабилизаторов напряжения

Теперь несколько слов о том, как же и за счет чего, собственно, стабилизатор выравнивает выходное напряжение. Как уже было сказано выше, АСН-10000/1-Ц, как и вся линейка, относится к стабилизаторам, в основе работы которых заложен дискретный принцип регулирования напряжения на выходе. Это говорит о том, что за стабильность напряжения на выходе отвечает автотрансформатор, имеющий большое количество повышающих и понижающих обмоток, реле и микропроцессор. Напряжение из сети измеряется и сравнивается микропроцессором с выходным, и выдается команда реле подключить обмотку, которая сможет обеспечить требуемое напряжение на выходе с учетом допустимой погрешности.

Ресанта АСН-10000/1-Ц

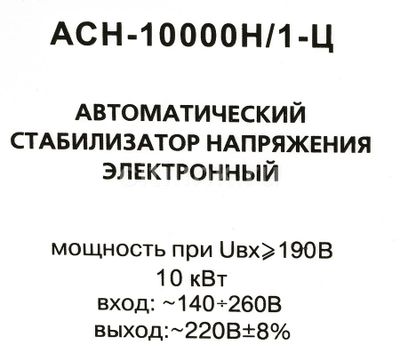

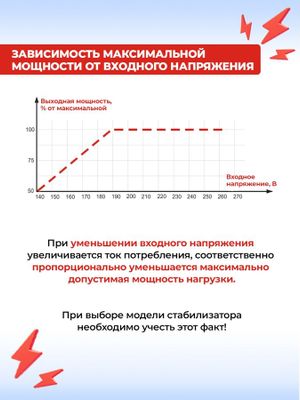

Дискретная коррекция выходного напряжения, осуществляемая за счет подключения различных обмоток, обладает достаточно высокой точностью, и для данной модели стабилизированное напряжение 220 В выдается с погрешностью ± 8 %. Этого вполне достаточно для комфортной работы почти всех бытовых приборов. Гораздо важнее, что время регулировки стабилизаторов, работающих по этому принципу, находиться на очень высоком уровне и составляет порядка (25 – 35) мс, а это является просто превосходным показателем. Напряжение электросети, при котором стабилизатор может выполнять свои функции, находится в диапазоне (140 – 260) В. Стабилизатор в своем составе имеет ряд защит, как то, защита от пониженного и повышенного напряжения на входе, защита от перегрузки, защита от короткого замыкания. Итак, если напряжение на входе начинает снижаться и достигает значения 190 В, выходная мощность начинает падать. Так при входном напряжении равном 140 В мощность снизиться на половину. Если верхняя граница диапазона входного напряжения превышена в течение длительного времени, сработает защита, которая отключит напряжение на выходе, а стабилизатор перейдет в режим защиты. И наконец, если температура трансформатора превысит 70 °С, нагрузка также будет отключена автоматически.

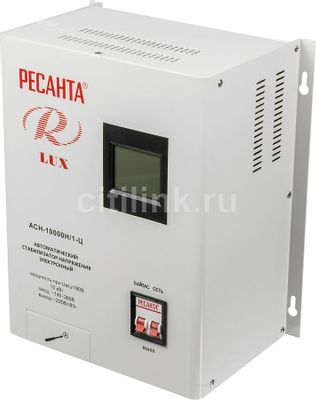

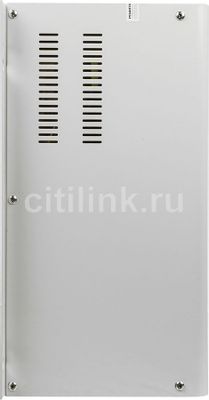

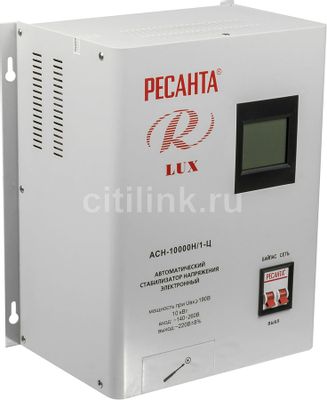

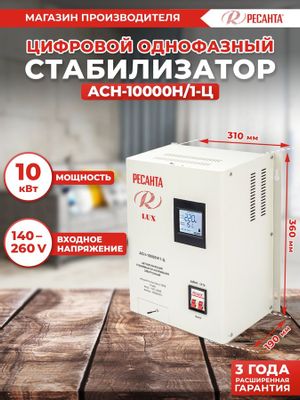

Пришло время рассказать о внешнем виде данной модели. АСН-10000/1-Ц выполнен в малогабаритном металлическом корпусе, который обеспечивают защиту класса IP 20. Это говорит о том, что стабилизатор можно использовать при температуре от 0 до 45 °С и относительной влажности не более 80 %.

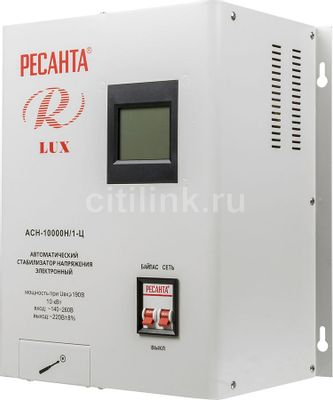

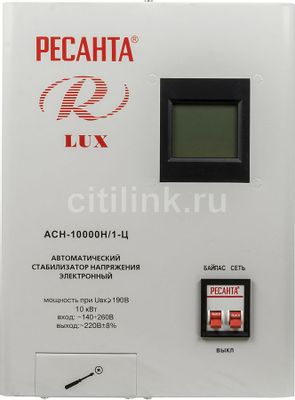

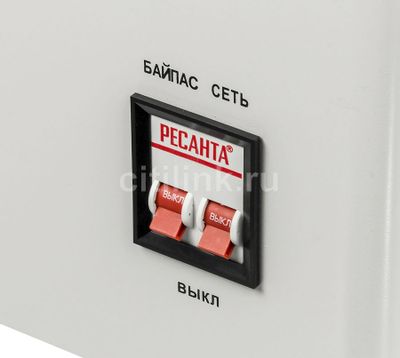

На лицевой панели расположились LCD дисплей, которым комплектуются все более мощные модели, начиная с этой, и двухсекционный выключатель. Левая секция отвечает за включение/выключение функции «байпас», которая дает возможность подключать нагрузку напрямую от сети, в обход стабилизатора. Правая секция «сеть» отвечает непосредственно за включение и отключение стабилизатора.

Теперь более подробно о LCD дисплее. Благодаря ему обладатель данной модели будет осведомлен всей необходимой информацией. Вверху, последовательно друг за другом расположились индикаторы «задержка», «работа» и «защита». Не трудно догадаться, когда они бывают активны. Итак, «работа» – активен всегда, когда стабилизатор включен, «защита» — если сработала одна из защит, «задержка» – при включении стабилизатора и срабатывании одной из защит. Под ними по левому краю, одно под другим отображаются текущие значения выходного и входного напряжения. Напротив, по правой стороне дисплея расположена шкала «индикатор нагрузки», которая наглядно показывает изменение тока нагрузки. В самом низу расположились индикаторы, сигнализирующие о перегреве и перегрузке, когда срабатывают соответствующие защиты, а также индикаторы, информирующие о понижении выходного напряжения менее 202 В и повышении более 245 В. И еще в правом нижнем углу дисплея постоянно при активном стабилизаторе горит надпись «Ресанта». Вот собственно и все, что можно сказать о дисплее. Стоит еще раз упомянуть, что он очень информативен, и показывает все необходимые данные для контроля за работой стабилизатора.

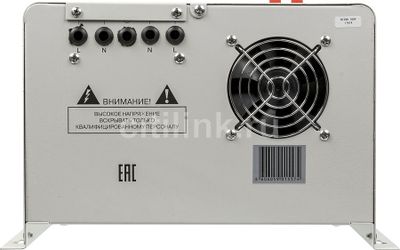

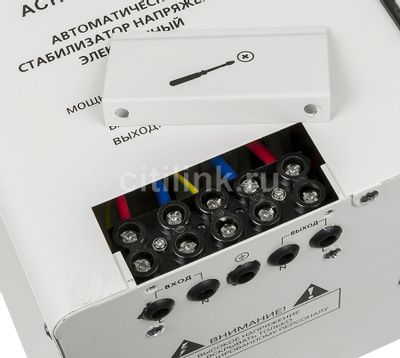

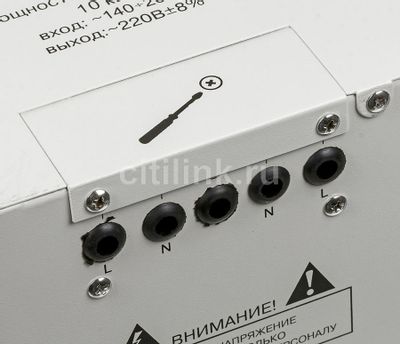

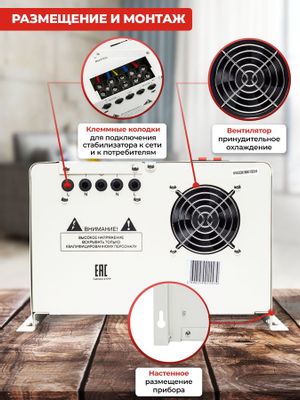

На задней панели расположена клеммная колодка, с помощью которой и подключаются, как сам стабилизатор к сети, так и потребители непосредственно к стабилизатору.

Эта модель, как и все входящие в серию Ресанта АСН-/1-Ц, характеризуется низким энергопотреблением, что обеспечивает получение очень высокого КПД 97 %, и малым уровнем шума, обеспечивая тем самым высокий уровень комфорта.

Войдите в число людей, выбравших для своих электроустройств стабильное питание, и позаботьтесь об их продолжительной службе – покупка стабилизатора напряжения поможет сэкономить не мало денег. Обратите внимание при своем выборе на модель Ресанта АСН-10000/1-Ц, которая оправдает все ваши ожидания от использования стабилизатора напряжения и обеспечит защиту электроприборам от нестабильности сети.
