«NOVATEK-ELECTRO» Ltd
Intelligent industrial electronics
Astronomical time relay
REV – 225
OPERATING MANUAL
Quality control system on the production complies with requirements ISO 9001:2008
Dear customer,
Company NOVATEK-ELECTRO LTD. thanks you for purchasing our products.
You will be able to use properly the product after carefully studying the Operating Manual.
Keep the Operating Manual throughout the service life of the product.
Review the Operating manual before using the unit.
www.novatek-electro.com
Summary of Contents for Novatek-electro REV-225
| Изготовитель: | Новатек-Электро |
| Артикул: | 3425604225 |
| Максимальный ток, А: | 16 |
| Напряжение питания, В: | 230 АС |
| Тип контактов: | 1 переключающий |
| Запас хода, не менее: | 2 года |
| Диапазон рабочих температур, ⁰С: | от -30 до +55 |
| Габаритные размеры, мм: | 36х90х65 |
| Способ монтажа: | на DIN-рейку |
| Тип подключения: | винтовые зажимы |
Подробнее
- Описание
- Характеристики
- Оплата
- Доставка
- Гарантии
- Документы
- Отзывы

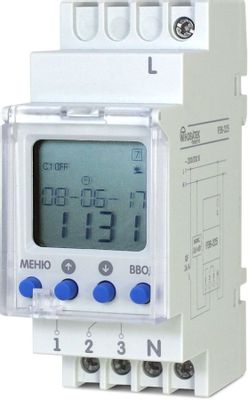

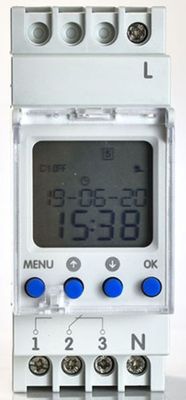

Астрономический таймер РЭВ-225 является микропроцессорным устройством, предназначенным для работы в системах автоматического управления с привязкой к астрономическому времени (восход / закат солнца).
В РЭВ-225 автоматически вычисляется время восхода и заката солнца на основе введенных координат и текущего времени, позволяя управлять освещением без использования внешних датчиков.
Особенности:
— одноканальный;
— цифровая индикация;
— функция ночного перерыва;
— корректировка времени срабатывания в пределах ±2 часа;
— встроенная Li-ионная батарея, поддерживающая работу программы в течение не менее 3-х лет после отключения напряжения питания.
Примечание:
при токе нагрузки, превышающем 16А, необходимо применять контактор.
| Изготовитель: | Новатек-Электро |
| Артикул: | 3425604225 |
| Максимальный ток, А: | 16 |
| Напряжение питания, В: | 230 АС |
| Тип контактов: | 1 переключающий |
| Запас хода, не менее: | 2 года |
| Диапазон рабочих температур, ⁰С: | от -30 до +55 |
| Габаритные размеры, мм: | 36х90х65 |
| Способ монтажа: | на DIN-рейку |
| Тип подключения: | винтовые зажимы |
| Гарантия производителя, лет: | 5 |
- наличными или банковской картой при получении товара в пунктах выдачи СДЭК, при условии наличия в них терминала.
- через банк перечислением на наш расчетный счет по выставленному счету.
- по безналичному расчету для юридических лиц.
подробнее
Пункты выдачи в Москве и МО Пункты выдачи в других городах России
Курьерская доставка:
Доставка до адреса осуществляется курьерской службой ежедневно, кроме выходных и праздничных дней.
Стоимость доставки для физических лиц:
До адреса в пределах МКАД – 350р
До адреса за МКАД и по Московской области 500р
В пункты выдачи в пределах МКАД – 150р
В пункты выдачи, расположенные за МКАД и по Московской области -200р
В остальные регионы – по согласованию с менеджером, в зависимости от тарифов курьерской службы.
Стоимость доставки для юридических лиц:
До адреса в пределах МКАД – 600р
До адреса за МКАД и по Московской области 700р
В пункты выдачи в пределах МКАД – 200р
В пункты выдачи, расположенные за МКАД и по Московской области -300р
В остальные регионы – по согласованию с менеджером, в зависимости от тарифов курьерской службы.
ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ:
-
В соответствие с законом «О защите прав потребителя» предоставляется производителем товара, а по всем вопросам гарантийного обслуживания покупатель обращается в сервисный центр производителя.
-
По согласованию возможна отправка товара в сервисный центр через нашу компанию. Все транспортные расходы в этом случае несет покупатель, а сроки исполнения гарантийных обязательств увеличиваются в 1,5-2 раза.
-
Возврат товара надлежащего качества при дистанционной торговле возможен в течение 7 дней после передачи товара. Потребитель обязан в таком случае оплатить стоимость доставки товара до продавца. (п.4 ст.26.1).
-
Обмен товара надлежащего качества в случае, если он не подошел по какой-либо из причин, на аналогичный товар возможен в течение 14 дней после передачи товара. (п.1 ст.25)
-
Возврат и обмен товара возможен, если товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, а также имеется кассовый чек на приобретение товара. (п.1 ст.25)
-
Потребитель не вправе отказаться от товара, имеющего индивидуально-определенные свойства(товары изготавливаемые и поставляемые под заказ)(п.4 ст.26.1).
НАЗНАЧЕНИЕ
Астрономический таймер РЭВ-225 (далее устройство) предназначен для коммутации электрических цепей с предварительно настроенными координатами и предустановками с привязкой к реальному времени. Устройство автоматически вычисляет время восхода и заката солнца на основе введенных координат и текущего времени, позволяя управлять освещением без использования внешних датчиков.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
Устройство управляет нагрузкой (включением и выключением) по восходу (включение) и закату (выключение) солнца. РЭВ-225 оснащено встроенными часами реального времени, питание которых осуществляется (в случае отключения основного питания) от встроенного элемента резервного питания – литиевой батареи.
Астрономический режим работы — в качестве события (включено или выключено реле) является алгоритмически рассчитанное время восхода или заката солнца с привязкой к реальному времени и координатам местности, без использования внешнего фотодатчика.
Вышеописанный алгоритм выполняется ежедневно, таймер рассчитывает реальное время восхода и заката солнца, сравнивая его с реальным временем установленным пользователем (имеется функция сдвига, для полярных широт).
ВАЖНО! Перед использованием таймера обязательно необходимо установить точные координаты и время.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Источник питания рассчитан на работу в течение 3 лет (литиевая батарея);
- Жидкокристаллический дисплей;
- Индикатор состояния Устройства и встроенного реле;
- Режим работы для выходных дней;
- Возможность опломбировать крышку на передней панели;
- 1 переключающая группа контактов 16А/AC230В.
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов питания сечением до 4 мм2
СХЕМА ПОДКЛЮЧЕНИЯ
ВАЖНО! При отсутствии внешнего питания нагрузка коммутироваться не будет.
ГАБАРИТНЫЕ РАЗМЕРЫ
Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)
Диапазон напряжения питания AC (переменное)
130-280В
Напряжение питания
Переменное однофазное
Напряжение питания AC (переменное)
230 В
Частота напряжения питания (АС)
50 — 60
Гц
Максимальное напряжение питания
280В
В
Номинальная мощность нагрузки (AC230В)
3680 Вт
Номинальный ток нагрузки
16А
Тип контактной группы
1 CO
Диапазон рабочих температур
-35…+55°С
Относительная влажность воздуха
до 85% (при 25°С)
Сечение подключаемых проводников
1 — 4
кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20
Тип реле времени
Астрономическое
Габаритные размеры (ШхВхГ)
90х65х36
Гарантия производителя
5 лет
Страна происхождения
Россия
Найти похожие
Инструкция (Паспорт_РЭВ-225.pdf, 2,311 Kb) [Скачать]
+7 (863) 210-11-44
Покупай как юр. лицо
ЖурналАкцииКонфигураторДоставкаМагазиныОбратная связь
Каталог товаров
Войти
Избранное
Сравнение
Корзина
Строительство и ремонт
Электрика
Реле
НОВАТЕК-ЭЛЕКТРО
Код товара: 1446993
Реле времени НОВАТЕК-ЭЛЕКТРО РЭВ-225, 220В [3425604225]
Код товара: 1446993
Нет в наличии
Последний раз товар был 7 марта
Введите ваш e-mail *
- Способ монтажа: DIN-рейка;
- Напряжение: 220 В;
- Максимальный ток: 16 A;
Появились вопросы о товаре?
- Способ монтажа: DIN-рейка;
- Напряжение: 220 В;
- Максимальный ток: 16 A;
Появились вопросы о товаре?
Нет в наличии
Последний раз товар был 7 марта
Введите ваш e-mail *
Нет в наличии
Последний раз товар был 7 марта
Введите ваш e-mail *
Хочу быть в курсе акций и новинок
Контакты
Адреса магазинов
+7 (863) 210-11-44
- Журнал
- Акции
- Покупателям
- Информация
- Доставка
- Гарантия
- Кредит и рассрочка
- Сервисные центры
- Услуги
- Корпоративным клиентам
- Аренда помещений
- Партнёрская программа
- Обзоры
- Форум
- Клуб Ситилинк
- Конфигуратор
- Подбор расходных материалов
- Ситилинк
- Новости
- Вакансии
- Документы
© Ситилинк, 2008 – 2023
Политика обработки персональных данных
Мы используем файлы cookie. Подробнее
Мы используем файлы cookie для вашего удобства пользования сайтом и повышения качества рекомендаций. Подробнее
Главная
Каталог
Корзина
Избранное
Сравнение
Войти
-
По артикулам
-
Везде
-
Все
-
ABB (АББ)
-
CHINT (ЧИНТ)
-
EKF (ЕКФ)
-
IEK (ИЭК)
-
Legrand (Легран)
-
Евроавтоматика F&F
-
НовАтек-Электро
-
ЭНЕРГИЯ
-
ЭРА (ERA)
Есть в наличии
(уточняйте у менеджеров)
Вся продукция соответствует ГОСТ.
Надёжный интернет-магазин —
выгодные покупки!
Своевременное исполнение заказов.
- Описание
- Технические характеристики
РЭВ-225 является микропроцессорным устройством, предназначенным для работы в системах автоматического управления с привязкой к астрономическому времени (восход / закат солнца). В РЭВ-225 автоматически вычисляется время восхода и заката солнца на основе введенных координат и текущего времени, позволяя управлять освещением без использования внешних датчиков. Предусмотрена настройка программы позволяющая отключать нагрузку ночью (ночной перерыв). Встроенный источник питания (литиевая батарея) обеспечивает сохранение работы часов реального времени и изделия в случае отсутствия питания от сети.
Особенности РЭВ-225:
– Цифровое реле времени с астрономической программой;
– Источник питания рассчитан на работу в течение 3 лет (литиевая батарея);
– Пломбируемая крышка передней панели; – Настройка с помощью четырех кнопок;
– Автоматическое переключение на летнее/зимнее время;
– Жидкокристаллический дисплей;
– Режим работы для выходных дней;
– Один канал;
– Двойной модуль, устанавливаемый на DIN-рейку 35 мм.
| Ширина: | 36 |
| Высота: | 90 |
| Глубина: | 65 |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с: | 220 |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по: | 240 |
| Род тока включения: | Переменный ток (AC) |
