Рхо 22 5 поколения инструкция

Что это за чудо, зачем оно и почем можно узнать на сайте производителя, я же лишь поделюсь радостью покупки и установки данного чуда.

Наконец-то появилось немного времени вместе с теплой погодой, и в итоге заказываем и покупаем:

Идем в гараж, и приступаем:

Смотрим успешный опыт других людей на драйве и натыкаемся на схему для РХО-20. Курим электросхемы из TIS и руководство к РХО-22, актуализируя под наш вариант, и приходим к следующей схеме:

1 контакт РХО — не нужен
2 контакт РХО — на землю, ей стоит уделить особое внимание, рядом с C202 как раз находится шина соответствующая (C105 вроде)
3 контакт РХО — 58 контакт C202 (ACC +)
4 контакт РХО — 39 контакт C202 (габариты +)
5 контакт РХО — 41 контакт C202 (ручник -)
6 контакт РХО — на диод РХО на приборной панели (имеет смысл исключительно с эстетической точки зрения)
7 контакт РХО — 59 контакт C202 (постоянный +)
8 контакт РХО — 34 контакт C202 (лампа дальнего +)

Но! Поставив под вопрос целесообразность наличия в цепи линии разрешающего входа при условии наличия энергонезависимой памяти и штатном поведении РХО-22 работать при наличии питания, приходим к решению несколько упростить схему:

3 контакт РХО — не нужен
7 контакт РХО — 58 контакт C202
(решение оказалось сомнительным)

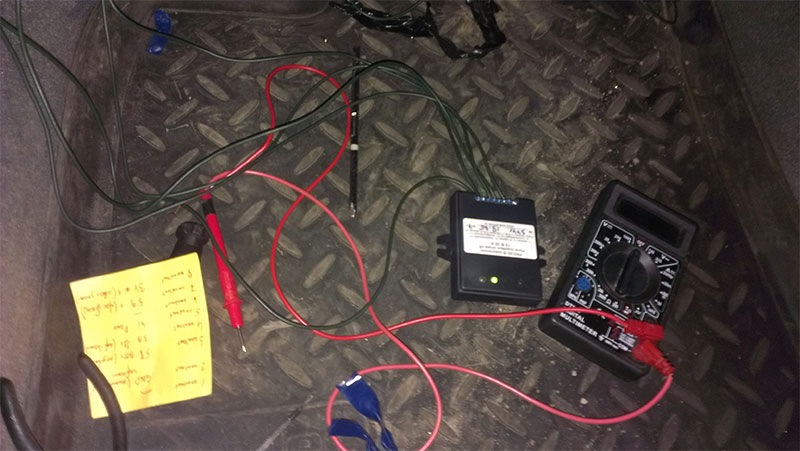

Продолжаем собирать в воздухе. Проверяем — работает. Наступает великая радость

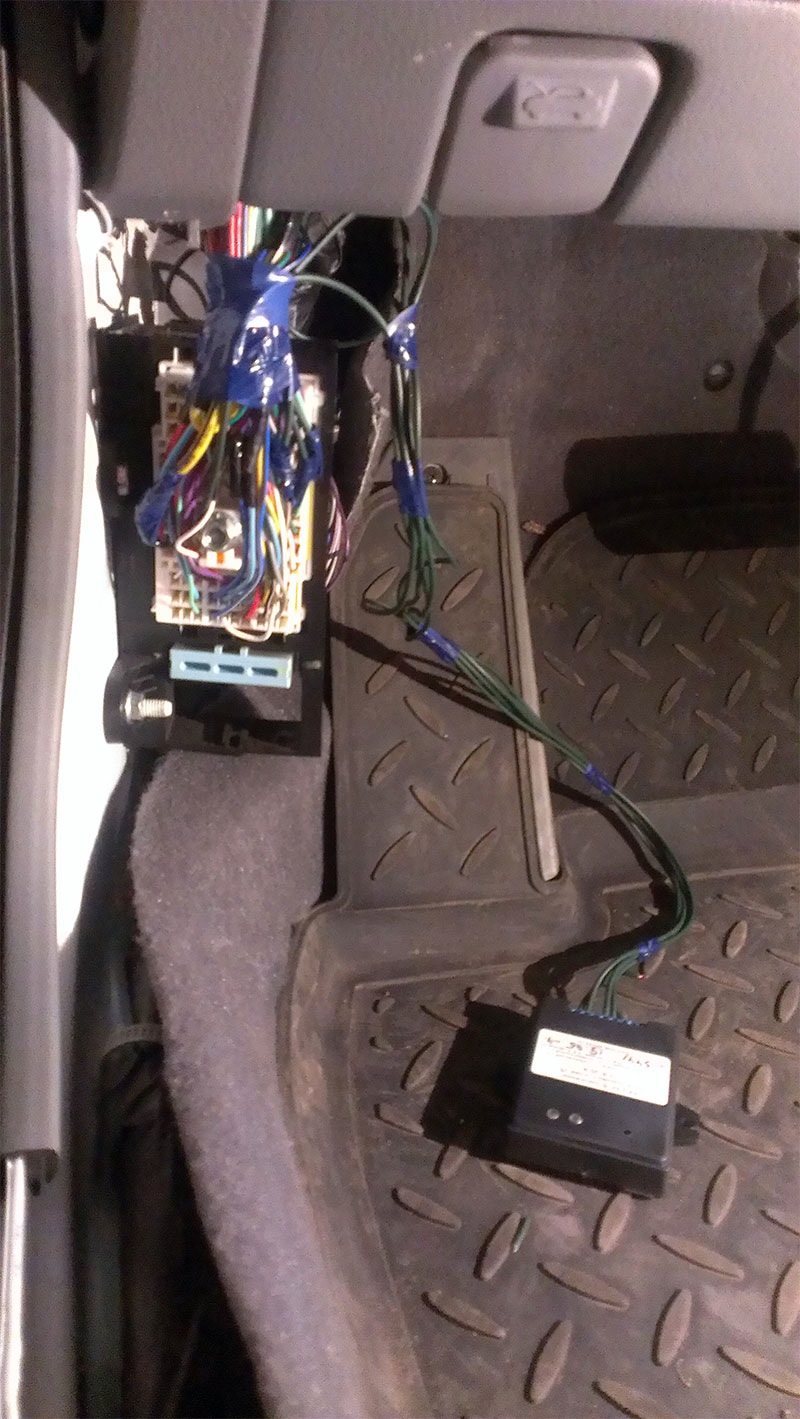

И начинаем окончательно собирать с укладкой…

И собираем до конца.

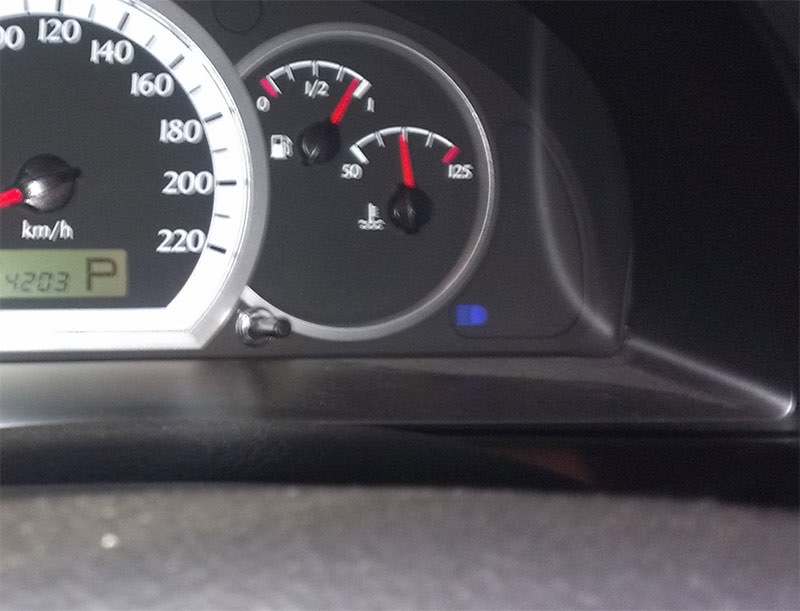

Теперь про светодиод. Как оно по умолчанию. При включенных ходовых огнях внимание на иконку дальнего света (35%):

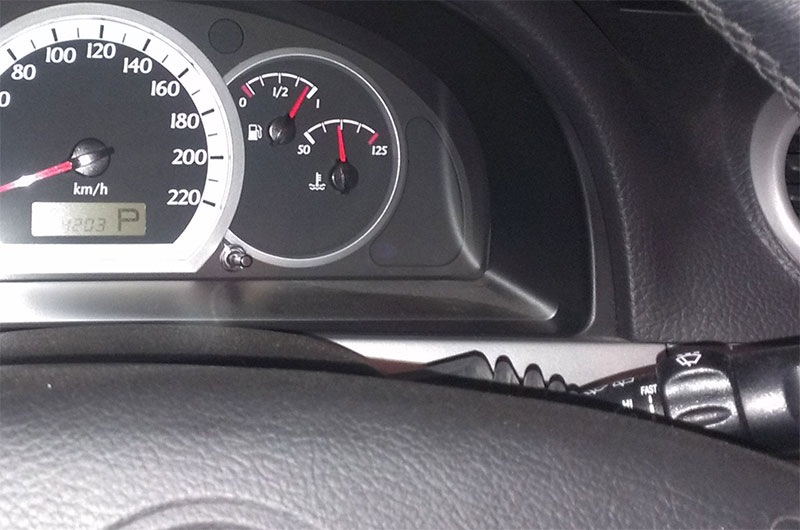

И, для сравнения, при включенном дальнем:

С помощью реле уже кто-то реализовывал схему, чтобы при включении РХО иконка дальнего не горела, одновременно с этим из 6 контакта питая штатный светодиод РХО, но пока не вникал. Ближе к делу буду разбираться…

Вот, собственно, пока и все. Фотографии фар издалека пока не делал, да их, в принципе, и с РХО-20 достаточно много гуляет, но на выходных, думаю, покажу различные режимы работы с разных расстояний по сравнению с ближним.

Ну и протестировано само поведение при этой схеме при условии работы РХО-22 в первом режиме:

1. При заведенном двигателе при поднятом ручнике — ходовые огни выключены
2. При включенных габаритах/фарах — ходовые огни выключены
3. При опущенном ручнике и выключенных габаритах — ходовые огни горят
4. Пинг при изменении состояния включения в пределах 5 секунд
5. Моргать можно, сам дальний никуда не делся — на это поведение реле никак не влияет
6. На холостом ходу при включенной печке и вентиляторе на максимальной скорости и всех горящих лампочках в салоне, РХО выключается, но судя по форумам, это известная проблема, должна решиться вторым режимом без контроля напряжения, потому проблемой это пока не считаю.
