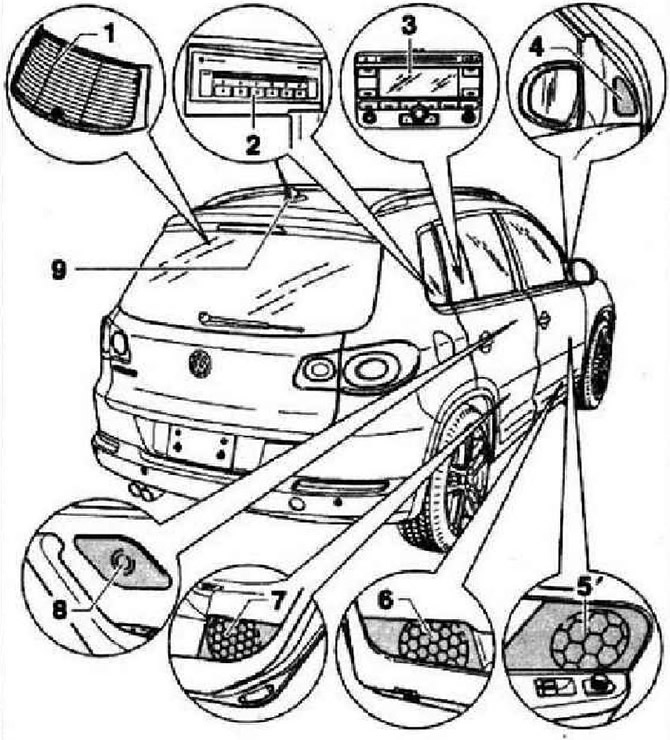

• 1 — Антенна -R11-, встроена в заднее стекло, для приёма радио
• 2 — CD-чейнджер -R41- на 6 компакт-дисков, установлен под откидывающимся центральным подлокотником
• 3 — Блок управления с дисплеем радионавигационной системы -J503-, наименование RNS 300
• 4 — Высокочастотный динамик, передний правый -R22- и высокочастотный динамик, передний левый -R20-, находятся в треугольной облицовке основания зеркала на передней правой и левой дверях
• 5 — Среднечастотный динамик, передний правый -R104- и среднечастотный динамик, передний левый -R103-, находятся в обивках передней левой и правой дверей
• 6 — Низкочастотный динамик, передний правый -R23- и низкочастотный динамик, передний левый -R21-, находятся в обивках передней левой и правой дверей
• 7 — Низкочастотный динамик, задний правый -R17- и низкочастотный динамик, задний левый -R15-, находятся в обивках задних левой и правой дверей
• 8 — Высокочастотный динамик, задний правый -R16- и высокочастотный динамик, задний левый -R14-, находятся в обивках задних левой и правой дверей
• 9 — Антенна системы навигации (GPS) -R50-, находится сзади на крыше, для навигационной системы

Инструкция: Номер радионавигационной системы по каталогу запчастей находится на стикере на корпусе радионавигационной системы! При замене радионавигационной системы обязательно включить кодирование, затрудняющее её использование в случае кражи. Обязательно сообщить новый код клиенту. Если защитный код неизвестен его можно запросить через известные системы, При запросе необходимо указать идентификационный номер радионавигационной системы. Он находится на наклейке, размещённой на устройстве сбоку. Идентификационный номер дублируется на боковой стенке радионавигационной системы. При установке радионавигационной системы с одного автомобиля на другой необходимо обязательно проследить за тем, чтобы радионавигационные системы обоих автомобилей имели одинаковый номер по каталогу запчастей. В противном случае возникают сбои в работе навигационной системы, так как настройка сельсин-датчика (датчика угла поворота) радионавигационной системы не будет соответствовать автомобилю. Магнитола имеет постоянный защитный код, препятствующий её использованию в случае кражи. При ремонте или поиске неисправностей использовать — тестер РАЕ 5051 или тестер VAS 5052 или их более поздние модификации в режиме ведомый поиск неисправностей. Для правильной работы навигационной системы необходимо настроить датчик угла поворота (указать положение прибора относительно кузова автомобиля). При замене устанавливать прибор с надлежащим номером по каталогу. Установка другого прибора приведет к неправильной работе навигационной системы. После подключение аккумуляторной батареи необходимо проверить оборудование автомобиля (магнитолу, часы, электрооборудование систем комфорта). При установке антенн с магнитным креплением на крыше автомобиля, велика вероятность возникновения помех в работе модуля компаса из-за воздействия магнитного поля и постоянного намагничивания крыши. При жалобах на неточность или неправильную работу указателя направления модуля компаса перед началом ремонтных работ у клиента необходимо выяснить, не использует ли он антенну с магнитным креплением.

Радионавигационная система RNS 300 сочетает в себе функции навигационной системы и высококачественной RDS-магнитолы. Двухдиновый корпус радионавигационной системы содержит: радиоприёмник RDS, 5,8-дюймовый монохромный дисплей, навигационную систему с GPS-приёмником, CD-проигрыватель аудио и навигационной системы. Радионавигационная система RNS 300 имеет 4 выхода для подключения динамиков. CD-проигрыватель может читать CD навигационной системы или проигрывать музыкальные компакт-диски. Во время проигрывания музыкальных компакт-дисков навигационная система работает с ограниченным набором функций.

Инструкция: Кроме обычных аудио-CD могут воспроизводиться CD с файлами MP3. Проигрывание музыкальных компакт-дисков диаметром в см (минидисков) невозможно. Воспроизведение Mix-CD (компакт-дисков, на которых записаны компьютерные данные и музыка) невозможно. Для расширения функций предусмотрены разъемы для подключения CD-чейнджера и системы телефонии. Для приема радиосигнала используется встроенная в стекло антенна. Для работы навигационной системы используется антенна, установленная на крыше. Радиоантенна не является разнесённой.

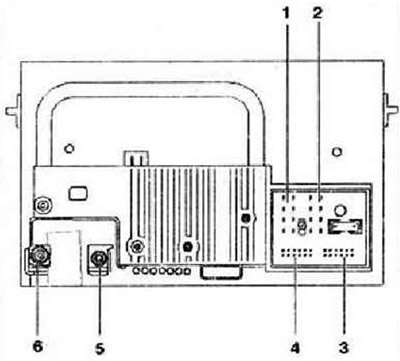

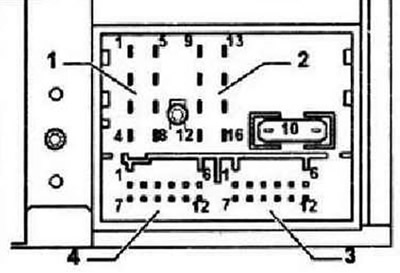

Разъёмы радионавигационной системы RNS300

• 1 — Разъем 1,8-контактный
• 2 — Разъем 2,8-контактный
• 3 — Разъем 3,12-контактный
• 4 — Разъем 4,12-контактный
• 5 — Разъём 5, разъём антенны навигационной системы
• 6 — Разъём 6, разъём радиоантенны

Разъем 1,8-контактный, выход на динамики

Инструкция: При оснащении радионавигационной системы внешним усилителем сигнал с этих выходов на динамики передаётся на усилитель.

• 1 — Задний правый динамик, плюс
• 2 — Передний правый динамик, плюс
• 3 — Передний левый динамик, плюс
• 4 — Задний левый динамик, плюс
• 5 — Задний правый динамик, минус
• 6 — Передний правый динамик, минус
• 7 — Передний левый динамик, минус
• 8 — Задний левый динамик, минус

Разъем 2, 8-контактный, электропитание, шина CAN

• 9 — Шина CAN High
• 10 — Шина CAN Low
• 11 — Приглушение звука магнитолы при разговоре по телефону
• 12 — Электропитание, минус, клемма 31
• 13 — Вывод для вкл./выкл. магнитолы при вкл./выкл. зажигания (контакт S)
• 14 — Контакт для противоугонной сигнализации
• 15 — Электропитание, плюс, клемма 30
• 16 — Сигнал управления системы защиты от кражи, SAFE

Разъем 3, 12-контактный, для сигналов телефона

• 1 — Не используется
• 2 — Не используется
• 3 — Не используется
• 4 — Не используется
• 5 — Не используется
• 6 — Входной аудиосигнал телефона, TEL-
• 7 — Не используется
• 8 — Не используется
• 9 — Не используется
• 10 — Не используется
• 11 — Не используется
• 12 — Входной аудиосигнал телефона, TEL+

Разъем 4, 12-контактный, управление CD-чейнджером, вход сигнала аудио CD

• 1 — Не используется
• 2 — CD-чейнджер, левый и правый каналы, масса
• 3 — Не используется
• 4 — CD-чейнджер, электропитание, плюс, клемма 30
• 5 — Не используется
• 6 — CD-чейнджер, DATA OUT (обмен данными для управления CD-чейнджером, от радионавигационной системы к CD-чейнджеру)
• 7 — Не используется
• 8 — CD-чейнджер, левый канал, CD/L
• 9 — CD-чейнджер, правый канал, CD/R
• 10 — CD-чейнджер, сигнал управления
• 11 — CD-чейнджер, DATA IN (обмен данными для управления CD-чейнджером, от CD-чейнджера к радионавигационной системе)
• 12 — CD-чейнджер, CLOCK (внутренний протокол проверки для контроля потока данных)

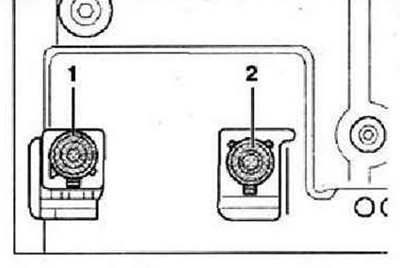

Разъёмы 5 и 6 для подключения антенн

• 1 — Разъём с прозрачным корпусом -входной сигнал радиоантенны (расположена в заднем стекле)
• 2 — Синий разъём — сигнал для навигационной системы от антенны на крыше
