Систематизированная упорядоченная информация способов входа в сервисное меню на телевизорах SANYO

Здесь предоставлена информация как войти в сервисное меню (servis mode) в телевизорах SANYO

Вся информация взята из открытых источников и справочной документации и предназначена для специалистов, занимающихся ремонтом телевизоров.

Внимание!!!!
Напоминаем Вам о том, что современный телевизор является технически сложным изделием и необдуманное вмешательство в программное обеспечение может повлечь за собою непредсказуемые последствия вплоть до потери работоспособности аппарата!!!

********

Дополнительная полезная информация:
* Книга Сервисные режимы телевизоров, Выпуск 2
* Книга Сервисные режимы телевизоров, Выпуск 3
* Книга Сервисные режимы телевизоров, Выпуск 4
* Книга Сервисные режимы телевизоров, Выпуск 5
*

********

Шасси A3-A14
SANYO CSM3024ZA, CEM2140C
проц. M34300N4-628SP
Снятие блокировки
Выбрать канал с (крестиком) «Х». Нажать (S) и удержать 3 секунды до появления «SP—» Ввести код с ПДУ (9) (0) и нажать (MEMO) на ТВ.
Другие опции:
Активизация режима поиска SP30  MEMO
SP — —
00 сброс установленных значений
01 сброс всех специальных функций
50 установка по включению питания через дежурный режим
51 установка по включению питания
70 поиск для сканирования каналов
71 стирание памяти для сканирования каналов
72 добавление в память для сканирования
90 снятие блокировки

Шасси A8-B
SANYO C28WK1N
проц. M37201E6-E8WW
Удерживая кнопку (MEMORY) на TV нажать кнопку (NORM) на ПДУ.
Выход POWER OFF

Шасси AC-4
SANYO CA14SR1
Включить ТВ.
Нажать кнопку F (Function) на ПДУ и V+ на ТВ.

Шасси AC5-D
SANYO CE29ST8R, CP29SV2Z
проц. LC863440W
Вход в сервис: на ТВ VOL+, MENU на ПДУ. переход по опциям mute, timer изменения Vol+, Vol-
Выход STANDBY

Шасси AC5-G
SANYO CE21G4, CE14SA4, CE14SA400, CE14SA4R
проц. LC863448V, LC843640W
Вход в сервис: на ТВ VOL+, MENU на ПДУ. переход по опциям mute, timer изменения Vol+, Vol-
Выход STANDBY

Шасси AC6A
SANYO CE21CE1
проц. LA76936 DE
Вход в сервис: на ТВ VOL+, MENU на ПДУ. переход по опциям mute, timer изменения Vol+, Vol-
Выход STANDBY

Шасси AC6-B
SANYO CE21EF8C
проц. QXXAVC748—N LA76936 DE
Вход в сервис: на ТВ VOL+, MENU на ПДУ. переход по опциям mute, timer изменения Vol+, Vol-
Выход STANDBY

Шасси AC7A
SANYO CM29EF1A
проц. QXXAVC940—M
Нажмите и удерживайте кнопку MENU на телевизоре и цифру 1 на пульте дистанционного управления

Шасси Beko U99.190-07
SANYO CE28SW01
проц OM8363H/n3/4 CC6616 VATXMO
Вход в сервис: войти в меню и нажать последовательно 9301. Есть секам и DK, включается в сервисе.
Выход кнопка ноль.

Шасси C5GS
SANYO CE21KF8
проц. LC863440W-52F2
Удерживая на ДУ кнопку (Menu), нажать на передней панели ТВ (Vol+). Листание режимов (Timer) (Mute) Изменение значения (Vol+) (Vol-) Также доступны подменю: (Menu) + (Vol-) (Menu) + (Ch+) (Menu) + (Ch-)

Шасси EB1-28
SANYO CEP2876DA
проц. SAB8032
Нажать (MEMORY) на TV и сразу (INDEX/MENY) на ПДУ
Выход (TV)

Шасси EB4-A
SANYO C28ER17EE-00, C28EH/ER14/89
проц. SAA5290ZP/033
Нажать кнопку (F) на ПДУ и сразу кнопку (P+) на TV
Выход (RECALL)

Шасси EB5-W
SANYO CE28/32WN3
проц. SAA5563PSM30053
1) Нажать кнопку VOL- клавиатуры местной панели и, удерживая её нажатой, нажать на зеленую кнопку телетекста.
Подтверждением входа является появление на экране главного сервисного меню с перечнем регулировочных разделов:
GEOM 4:3
GEOM 16:9
GEOM NATW
VIF и т.д.
Инициализация постоянной памяти: Целью инициализации памяти является введение в неё всех данных, необходимых для правильной работы телевизора. Её необходимо проводить в случае использования новой микросхемы памяти. Для проведения инициализации выполнить следующие действия:
-Войти в сервисный режим.
-Вызвать субменю MORE.
-С помощью кнопок P+/- выбрать позицию INI NVM.
-Подтвердить выбор кнопкой VOL+.
-Выйти из сервисного режима и выключить ТВ из сети.
-Включить ТВ и запрограммировать станции.

Сервисные регулировки:
-Кнопки P+ и P- используются для передвижения по сервисному меню.
-С помощью кнопки VOL+ осуществляется вход в субменю выбранного раздела.
-Изменения значений параметров кнопками VOL+/-.
-Кнопкой MENU осуществляется возврат в предыдущее меню (при нахождении в главном сервисном меню нажатие на кнопку
MENU приводит к выходу из сервисного режима).
-С помощью цифровых кнопок 0 … 9 производится непосредственное вписывание значений выбранного параметра.

Выбор из главного сервисного меню позиции GEOM 4:3 позволяет проводить необходимые регулировки геометрии
изображения для формата экрана 4:3, позиции GEOM 16:9 — для формата экрана 16:9, GEOM NATW — для широкоформатных
телевизоров (формат Natural Wide).

Перечень параметров и регулировок в сервисном режиме

Субменю VIF:
Позволяет проводить регулировки, связанные с каналами ВЧ и ПЧ.
PLL …… 80 — ФАПЧ демодулятора сигнала.
PLL’L …… 80 — ФАПЧ демодулятора сигнала для стандарта L’.
AGC …… 16 — АРУ: Подать на вход ТВ сигнал в среднем диапазоне полосы UHF уровнем 60 дБмкВ. В сервисном режиме
выбрать параметр AGC. Регулировать таким образом, чтобы добиться показаний вольтметра 3,3+/-0,2В.
FFI …… OFF — Постоянная времени петли ФАПЧ: значение OFF или ON.
Субменю G2:
Позволяет проводить регулировку ускоряющего напряжения кинескопа.
BRI …… 0 — Уровень яркости при установке напряжения 2-й сетки кинескопа: Во время установки напряжения 2-й
сетки этот параметр всегда должен быть установлен 0.
ADJ — Установка сервисной линии: Ускоряющим потенциометром регулировать до момента появления на экране сервисной линии.
AKB …… ON — Вкл/выкл функции AKB: значение OFF или ON.
K-DRV …… 3 (кинескоп 28′), 4 (кинескоп 32′) — Уровень управления RGB: сохранить начальные значения.
Субменю MORE:
Позволяет проводить регулировку видеоканала.
Y/C PAL …… 3 — Задержка сигнала яркости в системе PAL.
Y/C SECAM …… 0 — Задержка сигнала яркости в системе SECAM.
Y/C NTSC ……3 — Задержка сигнала яркости в системе NTSC.
Y/C AV …… 10 — Задержка сигнала яркости для входов AV.
PBL SPEED …… 0 — Скорость редукции контрастности: сохранить начальное значение.
CONTR OSD …… 0 — Контрастность обозначений OSD.
CONTR TXT …… 0 — Контрастность изображения телетекста.
SEMI MUTE …… 15 — Приглушение звука: сохранить начальное значение.
AUTOW THP — Не устанавливать.
INI NVM — Инициализация памяти NVM (см. раздел »Инициализация постоянной памяти»).
Субменю CONFIG:
Позволяет установить конфигурационные опции ТВ.
CMB …… OFF — Вкл/выкл гребенчатого фильта: значения OFF или ON.
TXEAST …… OFF — Комплект телетекстовых знаков для восточной Европы.
OSO …… OFF — Режим разряжения высокого напряжения кинескопа.
OEM — Товарные знаки: OFF (для SANYO), ON для остальных фирм.
URMKT …… ON — Модели для Британского рынка. ON для Великобритании.
Субменю V-STAT, S-STAT, I2C BUS:
Позволяет прочесть статус, а позиция I2C BUS делает возможным блокировку шины I2C.
Производственный режим FACTORY MODE:
Производственный режим не предназначен для потребителя. Его целью является введение ТВ в режим, упрощающий
проведение производственного процесса. Он отображается на экране в виде сообщения FAC. В отличие от нормального
режима работы производственный режим характеризуется следующими особенностями:
-Отсутствует дежурный режим (STANDBY).
-В случае отсутствии сигнала не высвечивается синий фон.
-Регулировки потребителя (звук, яркость, контрастность, и т.д.) действуют в четыре раза быстрее.
! Если встречается ТВ с активизированным производственным режимом, необходимо выйти из него путем включения,
а затем выключения меню, связанного с установками часов.

Режим HOTEL и RENTAL:
Используется при необходимости ограничить возможные установки ТВ (в гостинице, больнице).
Оба режима характеризуются следующими особенностями:
-Максимальный уровень звука ограничен уровнем, предварительно установленным при введении ТВ в этот режим.
-Отсутствует возможность программирования.
-ТВ включается всегда с нормализационными значениями, которые нельзя изменить.
-Отключены функции блокировки программ от детей (Child Lock), а также функция выбора языковой версии.
-Возможно вынужденное подключение ТВ к одной из программ 1 … 8 в режиме AV.

Для введения ТВ в режим HOTEL и RENTAL выполнить следующее:
-Нажать и удерживать кнопку VOL- на клавиатуре местной панели.
-Удерживая кнопку VOL- нажать на кнопку RECALL пульта ДУ.
Подтверждением входа в гостиничный режим HOTEL будет сообщение на экране:
HOTEL: 00
где:
-первая цифра (0) характеризует режим работы ТВ (0 — нормальный режим, 1 — режим HOTEL, 2 — режим RENTAL);
-вторая цифра характеризует программу, на которую был установлен ТВ после его включения (0 — программа,
выбранная перед выключением ТВ, 1 … 8 — номер программы, 9 — включение в режим AV).
! 1. Режим RENTAL отличается от HOTEL только тем, что кнопки VOL+/VOL- — активны.
2. Для выхода из режима HOTEL или RENTAL необходимо уровень цветовой насыщенности установить на ноль.
Режим самодиагностики:
В этом режиме возможно отображение некоторых неисправностей. Микроконтроллер постоянно осуществляет проверку
отдельных микросхем. При нахождении неисправности вводится в действие схема защиты.
Обнаруженная неисправность определяется по количеству миганий (номер ошибки) светодиода, _см. табл. 2.
Выход из сервиса:
Нажать кнопку MENU, если ТВ находится в сервисном режиме при отображении главного сервисного меню или любую кнопку
пульта ДУ (которая не используется для обслуживания сервисного режима), если активизировано субменю.

Шасси EB6-A
SANYO CE28DN5-C
проц. ST92R195
Имеет два сервиса:
1. удерживая (F/OK) на ПДУ, нажать (P-) на TV.
2. удерживая зеленую кнопку на пульте, нажать (P-) на TV.
Выход Recall или по выключению ТВ сетевой кнопкой.

Шасси EB8-A
SANYO CE21CN8F-C
проц. TDA12020 N1
Для входа в сервисное меню нажать зелёную кнопку на ПДУ и удерживая её, кнопку P- на локальной клавиатуре.
Выход — нажать кнопку MENU, или выключить из сети.

Шасси EB9-A (CHASIS 2119)
SANYO CE32FWA5
проц. TDA 12026H
1. Нажмите кнопку MENU на пульте дистанционного управления.
2. Нажмите последовательно цифровые клавиши, 2 0 1 1.
Выход TV / AV.

Шасси EC8-A
SANYO CE14MT4B CE14MT4SLB
проц. ST92195C3B1/EBZ
Удерживая (F/OK) на ПДУ, нажать (P-) на TV.
Выход — нажать MENU, или STBY.

Шасси EC9-A
SANYO CE14A4 CE14AT4
проц. TDA9380
1. Нажмите кнопку MENU на пульте дистанционного управления.
2. Нажмите последовательно цифровые клавиши, 2 0 1 1.
Выход TV / AV.

Шасси ED1, ED1-28
SANYO CEP2572-00, CEP2573-00 CEP2872 CEP2873
проц. SAB8032AAHA-P
Нажать одновременно (SERVICE) (MEMORY) на TV Кнопка SERVICE = RESET
Выход — (TV/AV)

Шасси FB1-B
SANYO CE29FS2
проц. TDA12020H/N1F00
На ПДУ нажать и удерживать [МЕНЮ] (при работающем TV). На TV нажать [ГР+] 3-4 раза (при каждом нажатии моргают заставки меню. Они разные). Нужно поймать момент и отпустить кнопку [МЕНЮ].
Выход — нажать на ПДУ [MENU]. TV выходит из сервиса с запоминанием настроек.

Шасси FC3-G2
SANYO CF21KF8R
проц. LC863440W (QXXAVC305P)
Удерживая на ДУ кнопку (Menu), нажать на передней панели ТВ (Vol+). Листание режимов (Timer) (Mute) Изменение значения (Vol+) (Vol-) Также доступны подменю: (Menu) + (Vol-) (Menu) + (Ch+) (Menu) + (Ch-)
Выход — MENU на ТВ и MENU на пульте.

Шасси FC6-A
SANYO CE21FS2
проц. LA76938DE (QXXAVC568)
Удерживая на ДУ кнопку (Menu), нажать на передней панели ТВ (Vol+). Листание режимов (Timer) (Mute) Изменение значения (Vol+) (Vol-) Также доступны подменю: (Menu) + (Vol-) (Menu) + (Ch+) (Menu) + (Ch-)
Выход — MENU на ТВ и MENU на пульте.

Шасси FC7-AR
SANYO CM21FS2A
проц. QXXAVC940—M
Нажать и удерживать кнопку MENU на ТВ и нажать цифровую кнопку «1» на ПДУ.

Шасси G6V, G7V, VB7C
SANYO DS13204, DS31520
Выключить ТВ. Нажать и удерживать кнопку F, включить ТВ кнопкой Main Power.

Шасси HA2A
SANYO CE28CH2
В нормальном режиме нажать зелёную кнопку на ПДУ и P+ на панели ТВ.

Шасси HB3-B
SANYO CE28CHN5-F
проц. TDA9886, TDA9886TSV4P
В нормальном режиме нажать зелёную кнопку на ПДУ и P- на панели ТВ.
Код MAK 1167.

Шасси M28
SANYO CE14N01
проц. TCL-A30V02-TO 8821CRNG5JB2
громкость на панели ТВ до значения — 0 плюс кнопка DISPLAY на ПДУ.
Выход: [OK], [FACTORY], [OFF].

Шасси M113
SANYO CE29F60
проц. TCL-A25V02-T0 8857CRNG5FF4
вход может быть двумя способами
1. Установить VOL-0, удерживая на телевизоре VOL-, нажать на ПДУ Display 3 раза, на экране отобразится D
2. На сервисном пульте нажать кнопку D, (на пользовательском пульте скрытая кнопка, но может быть этот способ выключен в сервисе опция -OPT)
все значения сохраняются автоматически.

SANYO C28EH65N
проц. SAA5290
Нажать кнопку (F) на ПДУ и сразу кнопку (P+) на TV .
Выход (RECALL)

SANYO CE14SA4
проц. LC863140V
вход в сервис одновременно нажать MENU на пульте и VOL+ на передней панели телевизора. Перебор параметров — TIMER и MUTE на пульте. Изменение парам. — Vol+, Vol- .Фиксация — St-By.

SANYO CE28B4
В нормальном режиме нажать кнопку F на ПДУ и P+ на ТВ.

SANYO CE32 FWH4-B
Имеет два сервиса:
1. удерживая (F/OK) на ПДУ, нажать (P-) на TV.
2. удерживая зеленую кнопку на пульте, нажать (P-) на TV.
Во второй сервис нельзя войти, не закрыв первый.

SANYO CG14SP1Z
Включить ТВ, нажать F на панели ТВ и «1» на ПДУ.

SANYO SE-28DN5C
Имеет два сервиса:
1. удерживая (F/OK) на ПДУ, нажать (P-) на TV.
2. удерживая зеленую кнопку на пульте, нажать (P-) на TV. Во второй сервис нельзя войти, не закрыв первый

Многие мои знакомые спрашивают зачем я купил эту машину, люди с драйва тоже удивляются, спрашивают) Я надеюсь что все пойдет по плану, и скажу лишь всем что так было надо, и я надеюсь что все это временно! Ну так вот, для меня не важно какой период времени я буду ездить на авто, месяц/год/два, я все равно сделаю то, что мне хочется, и для своего удобства.

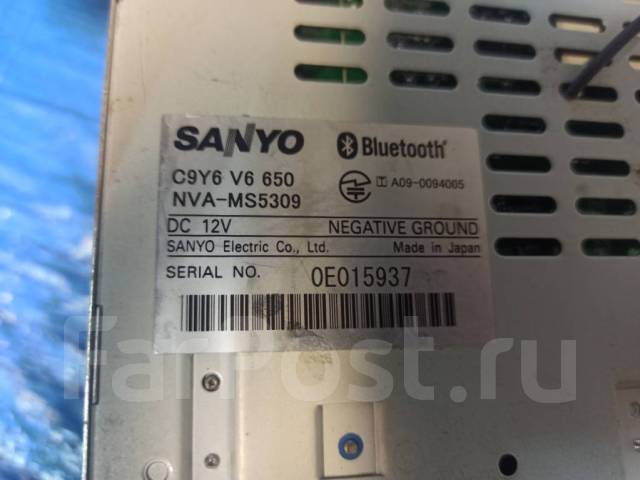

С машиной мне досталась магнитола Sanyo C9Y4, японская, с кучей наворотов по навигации, вся на иероглифах)) ничего не понятно, флешки не читает, радио в японском диапазоне, хорошо что хоть диски читает MP3, это я еще готов стерпеть, иначе я бы ее сразу заменил! Короче главная поставленная задача была такой — улучшить звук в авто, не потратив на это денег))По комплектации у меня стоят динамики только в передних дверях, сначала думал поставить динамики в задние двери, но как-то быстро отказался от этой идеи, решил что если просто добавлю небольшую колотушку в багажник этого хватит. А сабик у меня как раз то есть, китайский правда, но халявный, поэтому как говорится самое то!). Тем более в этой машинке больше и не надо, ну если для гражданского использования.

Вытащил магнитолу и отправился в гости к своему товарищу Khabarovsky

Он с паяльником дружит лучше чем я, да и соображает гораздо больше в этих делах). Первая цель была выпаять выхода на сабвуфер, т.к. штатно они не предусмотрены, это особых проблем не составило, больше ковырялись разбирая саму магнитолу. Но раз уж полезли, я решил что надо вывести провода на камеру ЗХ, штатный разъем есть, надо только сигнальный провод кинуть от камеры до магнитолы, в камере особой нужды из-за габаритов машины нет, но раз есть экран, то почему бы не прикрутить к нему дешевенькую камеру, как говорится пусть будет! Значит первое — сабвуфер-сделано, второе — провода на камеру-сделано, третье — это выход AV. В магнитоле он называется режим VTR — просто три тюльпана на вход, звук и видео, к которому можно подцепить что угодно. Фишки с магнитолой не было, поискав немного по интернету нашел инфу что нужен шнурок AB-V21N

такой переходник на многих магнитолах фирмы SANYO, но сам кабель в продаже не нашел на скорую руку, поэтому просто нашел распиновку, и припаял тюльпаны.

К ним зацепил мультимедийный проигрыватель, раньше дома использовал, но затем он стал не нужен, поэтому утащил его в гараж, теперь через него можно посмотреть фотки/видео, музыку послушать, да хоть кино смотри), он даже жесткий диск уверенно читает!

Ну и четвертое что хотелось сделать с магнитолой это добавить fm-конвертер, чтобы можно было слушать не только две волны), ну тут особых проблем не возникло, купил поставил, все работает, память магнитолы на 12 волн забилась полностью!

Собственно по звуку все, что хотел сделать — сделал! Единственное есть пока в планах добавить к передним динамикам пару твитеров, добавить верха немного.
Когда купил машину, вечер, темно, сел и не нашел ручку акпп))темно-ничего не светит, как-то неудобно. Понятно что со временем привыкаешь, но я подумал почему темно?лампочка перегорела?а как оказалось ее там и не было отрадясь( поправили это дело, теперь все гармонично в цветовой гамме подсветки.

Ну и под все это разбирательство панели спрятал провода идущие на регистратор, у старых хозяев он просто болтался от прикуривателя вверх к потолку.

На сегодня все! До встречи!

Руководства Sanyo C9 Размер файлов: 9313 KB, Язык: English, Формат: pdf, Платформа: Windows/Linux, Дата: 2016-11-12

На данной странице вы можете скачать руководства Sanyo C9. Мы предлагаем вам ознакомиться с руководством пользователя, инструкцией по сервисному обслуживанию и ремонту.

Также здесь вы найдете список заказных номеров на комплектующие Sanyo C9.

Все файлы предоставляются исключительно в ознакомительных целях. И не являютя руководством по ремонту, а направлены лишь на то чтобы помочь вам более детально ознакомиться с принципом построения устройства.

Содержимое представленных здесь руководств требуют от вас знания технического английского языка.

Если вы собираетесь скачать руководство по сервисному обслуживанию Sanyo C9, иными словами сервис мануал, вы дожны обладать хотя бы минимальными познаниями в области электроники и пониманием базовых принципов работы электромеханических устройств.

Для просмотра руководств вам понадобится Adobe Acrobat Reader версии 9 и выше либо другая программа для просмотра pdf файлов.

В связи с популярностью информации представленной на сайте и ее бесплатного предоставления конечному пользователю, убедительная просьба использовать специальные программные продукты для многопотокового скачивания файлов.

Руководства для Sanyo C9

• Руководство пользователя (User manual)
• Руководство по сервисному обслуживанию (Service manual)
• Руководство по ремонту (Repair manual)
• Перечень комплектующих (PartList)
