Небольшой обзор полезного измерительного устройства (сатфаиндера), с помощью которого можно быстро без шума и пыли настроить спутниковую тарелку

Приветствую всех на Mysku!

В руки попал вот такой вот прибор – Satlink WS-6933

Для чего нужен: сатфаиндер подключается либо напрямую к антенне-тарелке при настройке, либо к проводу для контроля сигнала: мощности (dB) и качества сигнала (%). Прибор имеет в своем составе источник питания (в том числе для питания и переключения конвертера) и тюнер для декодирования сигнала. Смысл настройки заключается в поиске максимального сигнала от спутника. Тарелка ориентируется (Примерно) в возможном направлении сигнала, примерно по компасу или «на глазок», а затем производится тонкая подстройка по показаниям сатфаиндера.
Известны два полезных прибора (две крайности): самый дешевый стрелочный и один из самых дорогих Satlink WS-6906.
Обоими довелось настраивать тарелки, со стрелочным сложновато для начинающего (но вполне можно настроить тот же Триколор 36°Е), а вот Satlink WS-6906 может даже показывать изображение а-ля телевизор. Но и цена у него ~$150

Обозреваемый же Satlink WS-6933 имеет почти все функции продвинутого WS-6906, за исключением вывода телеизображения на дисплей. В устройстве есть питание конвертера 13/18В и питание/управление переключателя DISEQC 1.0/1.1, 0/22khz.
К примеру – в стрелочном сатфаиндере питания нет, он включается в разрыв антенного провода, что влечет за собой определенные неудобства, в основном связанные с «эй, там, переключи на другой канал… нет, не на этот, на другой… ну как там, есть изображение…» — громко и в течение долгого времени))))))
В Satlink WS-6933 установлен достаточно мощный аккумулятор 7.4V/800mAh, есть фонарик, компас, программная часть устройства содержит достаточно подробные настройки антенны, калькулятор углов установки в зависимости от места расположения (AZ, EL), есть встроенная защита от КЗ в кабеле/конвертере, звуковая сигнализация и т.п. При этом цена раза в три ниже, чем у топовой модели.
Небольшой дисклеймер: прибор узкоспециальный.
Просто так приобретать его в «коллекцию гаджетов» и для «смотрите, а у меня есть» скорее всего нет смысла. Если вы часто настраиваете/устанавливаете спутниковые антенны, то этот сатфаиндер будет вам интересен. Равно как и старшие модели Satlink WS-6906 или WS-6916. Прибор особенно полезен при настройке антенн с несколькими конвертерами или на сателлиты, уровень сигнала которых заметно слабее, чем у Eutelsat36 (36.0°E). Также прибор будет полезен начинающим, так как можно настроить тарелку практически без опыта и знаний, просто по показаниям прибора. Если у вас сбилась от ветра антенна, то вместо вызова мастера можно подстроить ее самостоятельно с помощью Satlink WS-6906. А можно вызвать мастера и не забивать голову))))

Внешний вид устройства


Характеристики:

Описание органов управления

Размеры небольшие — удобно держать в руке (17х9 см), масса около 300 г.
Подключается коннектором F-типа.

В комплекте:
1 * Digital Satellite Meter
1 * Silicone Case
1 * USB Cable
1 * Carrying Strap
1 * Adapter
1 * User Manual (English)

Теперь непосредственно про сам прибор, упаковку и комплект.
Прислали быстро, в посылке была картонная фирменная упаковка.

На упаковке присутствует описание и характеристики прибора

Что понравилось — положили специальную защитную пленку для экрана. В описании этого не было. Небольшой, но плюс, защита экрана нужна.

В комплекте, помимо устройства, есть ремешок, зарядка (круглый джек), MicroUSB провод для прошивки, инструкция.

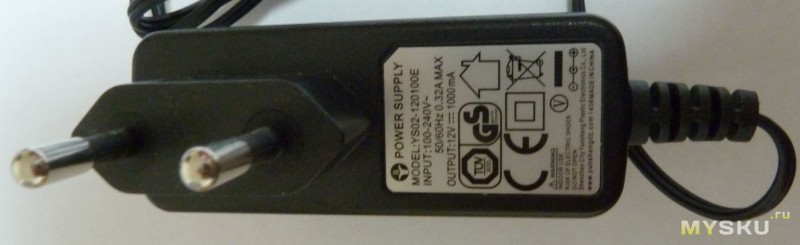

Зарядное устройство на 12В/1А.

Ремешок удобно использовать, если работаете на высоте (на крыше).

Инструкция достаточно подробная, если интересно — прикладываю в конце две ссылки на электронный вариант.

Внешний вид сатфаиндера.
По форме корпуса напоминает обычный мультиметр, вот только вместо селектора пределов измерения расположены кнопки управления + компас + сегментный индикатор качества сигнала.

На задней части предусмотрен мощный фонарик с линзой, включить который можно либо кнопкой, либо программно.

Чехол силиконовый, съемный, защищает от ударов/падений, царапин, грязи и т.п. Разъемы все открыты.

Шильдик на задней части, с характеристиками устройства

Размеры в чехле 18х9 см

Масса 340 г

Интерфейсы.
На верхней части гнездо для подключения F-коннектора с кабелем, выключатель.

USB to RS-232 нужен для обновления прошивки с компьютера.
Ну и круглый джек для зарядки батарейки

Тоже самое без чехла.

Фонарик достаточно мощный, яркий


Из-за линзы светит ограниченно, можно подсветить что-то на антенне непосредственно при настройке.

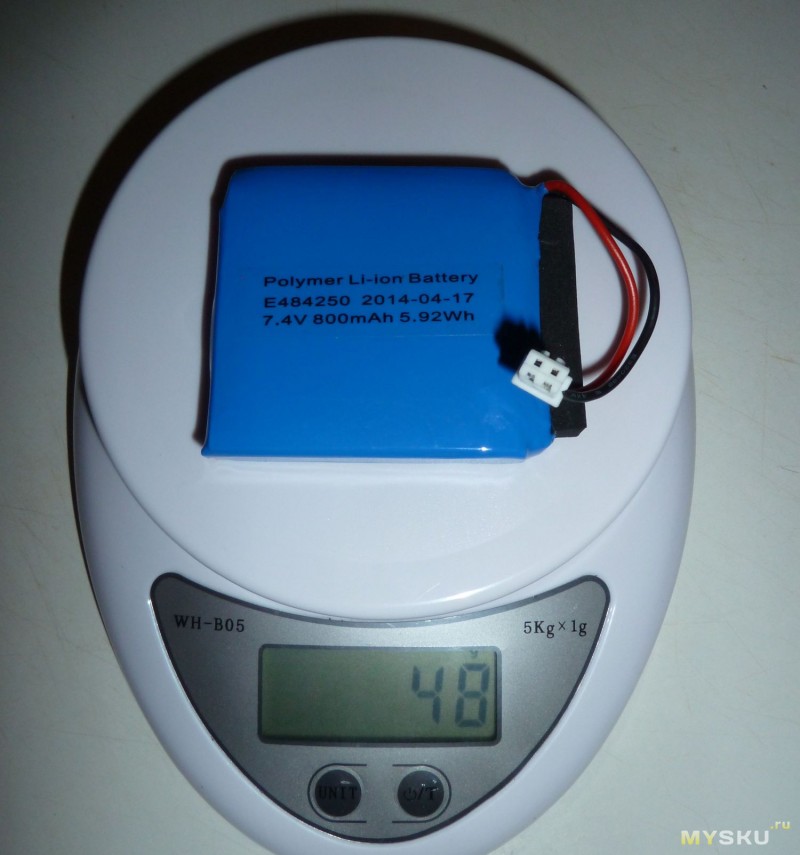

Батарейка литиевая, 7.4В/800 мА


Индикация заряда/вольтажа батарейки выводится в правый верхний угол

При включении загорается заставка SATLINK

Меню простое, всего 6 пиктограмм: настройка антенны, сканирование, калькулятор, менеджеры настроек (сателлита и транспондера), опции.

Меню для теста сигнала с определенного сателлита — Sat settings

Подтверждаем (ОК) и переходим в меню анализа сигнала
Калькулятор установки углов тарелки. Предварительно не забудьте ввести координаты (Д/Ш) вашего дома/месторасположения тарелки

Опции устройства — язык, включение/выключение звуковых сигналов, фонарика, координаты местоположения.

Компас небольшой, простенький. Иногда бывает полезен. Но лучше ориентироваться на что-то более точное.

На панели присутствует ряд светодиодных индикаторов режима работы и индикатор сигнала, под которыми расположен блок кнопок управления (стрелочки, возврат, ОК, включение фонарика)

Сегментный индикатор качества сигнала (в процентах от 100%)

Разборка устройства.
Интересно же))))
Открывается достаточно просто. Установлено две платы (СВЧ и контроллер)

Установлен МК ARM Cortex M3 32-бит GD32F103RCT6 — (108MHz 256K Flash 48K SRAM)

Маркировка платы WS6933BLL

Высокочастотная плата

Светодиод установлен на алюминиевую подложку, кратковременно можно работать))))

Тюнер DVB-S/S2 сигнала


Еще фотографии платы.
USB конвертер CH340G



Постараюсь собрать обратно. Им же сейчас пользоваться)))))

Использование при настройке (реальный кейс).
Если не учитывать время, затраченное на монтаж самой тарелки и прокладку кабеля, то настройка заняла несколько минут.
Старайтесь ориентироваться на соседние антенны (особенно если в у всех один и тот же провайдер ТВ).
Если нет рядом ничего — то компас + калькулятор.

Мощность сигнала с Eutelsat36 (36.0°E) достаточно высокая, при определенной сноровке можно настроить и без приборов >_<

Но терять время не хочется. Подключаем отрезок кабеля к антенне.

Подключаем сатфаиндер, выбираем в меню Eutelsat36 (36.0°E)

Прокладываем кабель (аккуратно, без перегибов)

В помещении сигнал может быть ниже.

В моем случае (достаточно большая длина кабеля) лучше взять кабель подороже.

Выбор в настройках Eutelsat36 (36.0°E)

Запуск сканирования сигнала. Проверяет все транспондеры и пищит, зараза)))) Пищалку выключил.

При сканировании и поиске сигнала устройство загорается как новогодняя елка))))

В меню опций — выключен звук, можно сменить язык

Есть Русский

Переведено достаточно сносно. Пункты меню понятные.

Калькулятор установки углов конкретно для Тулы.

Теперь заводим кабель на DVB-S2 приемник. В моем случае Андроид бокс

Подключаем

Запускаем приложение цифрового ТВ на Андроиде.

Выбираем спутник


Запускаем сканирование каналов


В принципе уже можно «жить». Остается «купить» каналы.

Виноват за фотографии с экрана, со скриншотами не смог заморочиться.
Несколько бесплатных каналов на 36.0Е




Вывод — устройство работает, настройка простая до безобразия.

Рекомендации по зачистке кабеля для F-коннекторов

Зачищаем и монтируем коннектор в 5 этапов

Берем отрезок кабеля

Надрезаем изоляцию примерно на 15 мм

Отводим назад экранирующую рубашку

Отступаем примерно 3-4 мм и надрезаем изолятор центральной жилы

Примерно вот так. По месту можно укоротить проводник. Берем F-коннектор

И, с вращением, устанавливаем на кабель.

Смотрите, чтобы не было замыканий между оплеткой/корпусом и центральным проводником.

Все, можно работать. Рубашку лучше закрепить изолентой или термоусадкой.

Выводы: устройство полезное. Настраивать удобно. По набору функций — меньше, чем в WS-6906, но основные есть. Устройство заменяет простой стрелочный сатфаиндер, упрощает настройку, особенно для начинающих. Теперь можно настраивать всем соседям))))

Инструкции: копия с гуглодиска и официальная

На Сатлинк WS-6933 действует купон MAE39, цена с купоном $45.59. До конца апреля 2018.

В принципе с этим прибором можно настроить антенну практически любой сложности

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Всем привет!
Представляю вашему вниманию краткий обзор прибора для настройки спутниковых антенн. Устройство довольно узкоспециальное, кому интересно, добро пожаловать под кат. Много фоток!

И так начнем наш обзор.
Заказывал как обычно, через друга, поэтому трека у меня нет. Куплен за свои денежки. Посылка шла примерно чуть более месяца.
Упаковано было так себе, просто коробку засунули в пакет без пурырки и обмотали скотчем, тем не менее, прибор не пострадал. Только защитная пленка на экране, почему то была поцарапана.

Прибор, насколько я понял в процессе поиска, есть в трех вариантах.

Коробка спереди: коробок спичек и аккумулятор 18650 для масштаба.

Коробка сзади.

Что внутри.

Комплектность: сам прибор, зарядное устройство на 12В и 1А тока, кабель micro USB и диск с очень краткой инструкцией на английском языке и без драйверов.

На лицевой панели присутствуют экран, 6 индикаторов состояний, два 8-ми сегментных индикатора и 6 кнопок.

Следующее фото не мое, взято со страницы продавца. Каюсь, забыл сфотографировать. Сверху устройства присутствуют разъем для подключения конвертера и выключатель питания.

На левом боку только micro USB разъем и гнездо для подключения зарядного устройства.

Сзади прибор оснащен фонариком. Включается он в системных настройках.

Прибор весит 338 грамм

Посмотрим, как устроен прибор внутри?

Соберем прибор и включим его.

Меню.

Язык меню оставил английский, так как перевод на русский далек от идеала. Вот перечень всех языков доступных в данном устройстве:
Английский, французский, итальянский, португальский, немецкий, испанский, русский, польский, турецкий, словацкий, греческий, персидский, арабский. За два последних не ручаюсь, может и другие, не понимаю их написания.

Немного тестов.
Сравнение с Topfield 4000Fi (на работе).
Тарелка большая, 6-ти сегментная. Конвертор C диапазона, находится в фокусе тарелки. Спутник Yamal 401 90.0°E. Транспондер 3А, частота 3675L, битрейт 17500. Вещание идет в DVB-S.
Topfield утверждает, что качество примерно на уровне 60-65%, а Satlink дает нам только 48%.

Сравнение с OPENBOX SX6 HD (дома).
Тарелка маленькая, офсетная. Конвертор Ku диапазона, находиться не в фокусе тарелки. Спутник Intelsat 15 85.2°E. Транспондер RU11, частота 12600V, битрейт 30000. Вещание идет в DVB-S2.

И снова расхождения в показаниях.
Спутник Horizons 2 85.0°E. Транспондер 4K, частота 11840H, битрейт 28800. Вещание идет в DVB-S2.

И кто прав? Не знаю, однако… Надеюсь что герой нашего обзора.

В заключении, перечислю основные достоинства и недостатки данного прибора.

Плюсы
-Небольшой;
-Практически легкий;
-Действительно DVB-S2;
-Отдельный индикатор качества сигнала (очень поможет в солнечную погоду);
-Фонарик;

Минусы:
-Не хватает цифровых кнопок (Условно минус, довольно быстро привыкаешь к их отсутствию);
-Нет сумки (С предыдущим прибором была в комплекте);
-Фонарик включается неудобно (Придирка с моей стороны);
-Нет драйверов на диске, придется искать отдельно (думаю, не составит труда найти).

Мой вердикт: Неплохой бюджетный прибор для настройки антенн.
Всем удачных покупок!
P.S. Животных дома нет, жена не разрешает.
