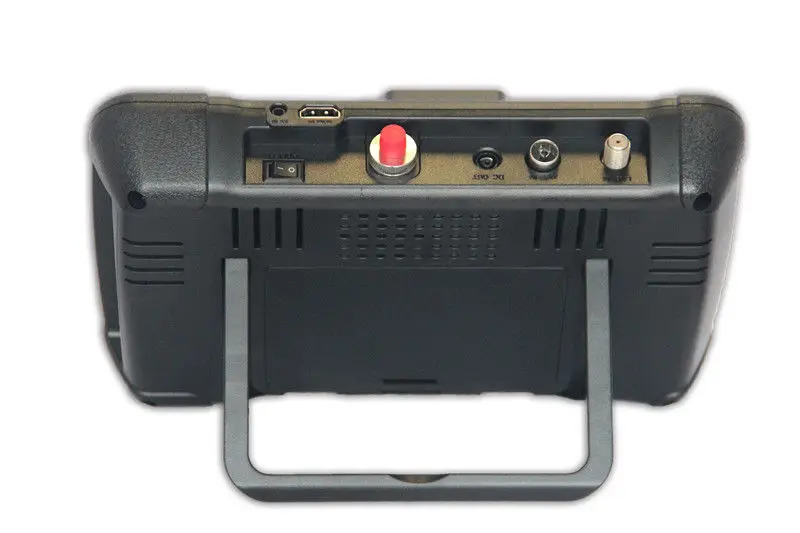

Satlink Φ/C/T2 комбинированный анализатор спектра оптическая мощность цифровой Модель: SATLINK WS-6980
DVB-S2 + DVB-C + DVB-T2 комбо оптический анализатор спектра обнаружения мощности
Цифровой спутниковый Finder метр
7 7-дюймовый TFT LCD экран высокой четкости (1024*600)
■Полностью DVB-S/S2,T/T2/C, MPEG-2/MPEG-4 совместимый
Hardware MPEG-2 / MPEG-4 H.264 Аппаратное декодирование
Supports поддерживает сканирование авто, ручное, NIT(DVB-S/S2)
Supports поддерживает сканирование слепых (DVB-S/S2/C)
■Поддерживает Созвездие анализатор
■Поддерживает анализатор спектра
Supports поддержка многократного обнаружения CH/TP
■ Поддерживает сигнал для блокировки сигнала
Auto автоматический рассчитать угол AZ ,EL
■Поддерживает тон DISEQC 1,0/1,1/1,2, 0/22 кГц
■ Стерео пары колонок
Supports поддерживает оба AV IN/OUT
Supports поддерживает вход/выход HDMI и AV IN
■ Поддерживает DC12V выход
■ Электронный компас
￭ LNB, ANT, DC12V защита от короткого замыкания
■ Встроенный фонарик
■ Оптической мощности обнаружения
■ 7,4 V/5000mAh литий-ионная аккумуляторная батарея
■ Независимый аккумулятор зарядного устройства
Upgrade обновление программного обеспечения через usb-порт
|
Стандарты передачи данных |
|
|
DVB-S2/S,DVBT/T2, DVB-C |
|
|
Спутниковый вход/Демодуляции |
|
|
Тип разъема |
Тип F |
|
Частота входного сигнала |
950 до 2150 МГц |
|
Входной сигнал уровня |
От-65 до-25 дБм |
|
Переключатель диапазонов управления |
22 кГц |
|
Поставка LNB |
13V/18V, зарядное устройство Imax 400mA |
|
Демодуляции типа |
QPSK,8PSK,16APSK |
|
Символ скорости |
2<Rs<45Mband(SCPC/MCPC) |
|
DVB-T/T2/C вход/Демодуляция |
|
|
Тип разъема |
Женский Тип |
|
Частота входного сигнала |
48 до 862 МГц |
|
Входной сигнал уровня |
-79.5dBm (макс.) |
|
ANT питания |
5V 12V/24V зарядное устройство Imax 100mA |
|
Демодуляции типа |
OPSK,16PAM,64QAM,256QAM |
|
ЖК-дисплей Особенности |
|
|
ЖК-дисплей тип |
TFT ЖК-дисплей аудиосистемы |
|
Количество точек на дюйм |
800×3(RGB) x 480 |
|
Активная площадь (ШхВ) |
154,08 мм x 85,92 мм |
|
AV выходной интерфейс |
|
|
Тип разъема |
3,5 мм jack |
|
Видеовыход |
CVBS |
|
Аудио выход |
Стерео Аудио L/R выход |
|
Выход HDMI разъема |
|
|
Формат |
HDMI 1.3a |
|
AV интерфейс ввода |
|
|
Тип разъема |
3,5 мм jack |
|
Видеовыход |
CVBS |
|
Аудио выход |
Стерео Аудио L/R выход |
|
Аудио/Видео обработки |
|
|
Видео распаковки |
MPEG-2 MP @ HL, MPEG-1 |
|
Декодирование, MPEG-4 ASP @ L5 HD |
|
|
Разрешение, H.264 MP & HP @ L4,HW JPEG декодирование |
|
|
Разрешение скорость |
PAL-25 рамка @ 720*576,NTSC-30 |
|
Рамка @ 720*480 |
|
|
Совместимость сигнала |
Поддержка преобразования для различных форматов видео |
|
Формат видео |
4:3,16:9, путем панорамирования и сканирования и конвертации букв |
|
Аудио decomperssion |
MPEG-1 слой I/II, MPEG-2 слой I/II |
|
Аудио выход |
Стерео, моно, R/L |
|
Данных сервисный патрубок |
|
|
Разъем |
USB |
|
Протокол передачи данных |
USB2.0 интерфейс |
|
Система управления файлами |
NTFS,FAT32,FAT16 |
|
Формат файла |
Wma, mp3,mp4,avi,jpp,bmp, img |
|
Микропроцессор |
|
|
Микропроцессор |
NOVATEK |
|
Тактовая частота |
500 МГц |
|
SDRAM (синхронное динамическое ОЗУ) Menory |
Igbit DDR3 |
|
Блок питания |
|
|
Литий-ионная батарея |
7,4 V/5000mAh (машина позади маркировки должна превалировать) |
|
Адаптер |
Ток на выходе: DC12V/1.5A вход переменного тока: 100-240VAC 50/60Hz (будет зависеть от выбирайте размер исходя из фактического конфигурация) |
|
Потребляемая мощность |
Макс, 10 Вт |
|
Физической characerstics |
|
|
Размер (Ш x Г X В) |
250 мм x 156 мм x 40 мм |
|
Вес нетто |
1 кг |

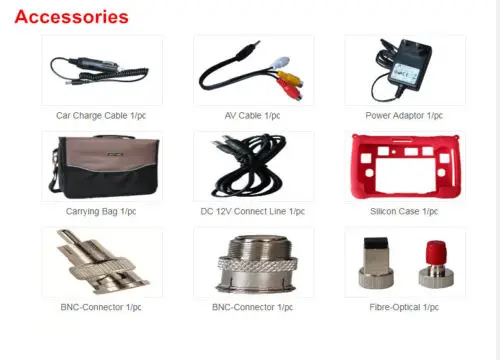

Посылка включает в себя:
1 х спутниковый WS-6980 SATLINK DVB-S2/C/T2 combo HD
1x12V автомобильное зарядное устройство кабель
Зарядное устройство 12 В (вилка США/ЕС/Великобритании/Австралии)-1 шт.
1 х чехол для переноски
1 х шейный ремень
1 х беспроводной пульт дистанционного управления
Руководство пользователя (на английском языке)-1 шт.
- Главная
- Приборы для настройки
- SatLink ws 6980 DVB S/C/T2
SatLink ws 6980 DVB S/C/T2
(Код:
640)
Прибор для настройки всех типов телевизионных антенн
Оплата:
Наличными курьеру; На карту сбербанка или Тинькофф;
Яндекс деньги; Webmoney;
Наложенным платежом не отправляем.
Доставка по Москве и МО:
Доставка по Москве в пределах МКАД — 500руб.
Стоимость доставки крупногабаритного заказа оговаривается отдельно.
Доставка в Московскую область и за МКАД зависит от расстояния.
Доставка по России:
— EMS Почта России (по предоплате)
— почтой России или СДЭК (по предоплате).
— любыми выбранными Вами транспортными компаниями.
Подробнее: https://www.domica.ru/dostavka
16000 ₽
Профессиональный анализатор спектра satlink ws 6980
Сказать что этот прибор оригинальная разработка компании satlink рука не поднимается, так как если задать в поиске на Aliexpress ws6980, то появится куча предложений данного прибора под разными брендами. Некоторые магазины даже заявляют, что прибор поддерживает 4K HEVC H.265, но это чистая ложь. По цене satlink ws 6980 достаточно дорог по сравнению с более функциональным dr hd 1000 combo. Понять кто покупает приборы для настройки антенн от непонятного производителя за большие деньги не ясно. Это то же самое что покупать Haval вместо Toyota дороже на 25%.
По отзывам satlink ws 6980 все таки работает, но пользователи безрезультатно ищут прошивки, инструкцию на русском и список спутников с новыми частотами. Так же много комментариев о восстановлении прошивки satlink ws6980, делаем вывод что бывают случаи когда она слетает. Первое упоминание об анализаторе спектра датируется 2015 годом, сказать что прибор новый нельзя.
Характеристики satlink ws 6980 заявленные на сайте Сат Линк:
- ЖК экран размером 7 дюймов;
- Работа с кабельным DVB C, эфирным DVB T2 и спутниковым DVB S2 телевидением;
- Все поддерживаемые аудио и видео кодеки используемые для передачи тв сигнала;
- Чувствительная шкала для измерения мощности сигнала;
- Программа Созвездие для определения угла места и азимута по широте и долготе автоматически;
- Цифровой спектр сигнала спутникового тв;
- Типы сканирования: ручной, автоматический, сетевой, слепой;
- Световая и звуковая индикации появления сигнала;
- Поддержка всех протоколов DiseqC и тона 22 кГц;
- Встроенный динамик;
- Цифровой компас;
- Возможность измерения оптической мощности;
- Защита тюнера от замыкания;
- АКБ емкостью 3000 мА с напряжением 7,4 В;
- Вес 700 гр;
- USB для обновления прошивки, списка спутников и частот.
Анализатор спектра satlink ws 6980 можно купить в нашем магазине в Москве по предзаказу.
Зарегистрируйтесь, чтобы создать отзыв.
- Manuals
- Brands
- Signal Manuals
- Measuring Instruments
- WS6980
- User manual
-
Contents
-
Table of Contents
-
Troubleshooting
-
Bookmarks
Quick Links
Related Manuals for Signal WS6980
Summary of Contents for Signal WS6980
-
Page 1
USER’S MANUAL… -
Page 2: Table Of Contents
English CONTENTS 1. GUIDE ………………….2 1.1 IMPORTANT SAFETY INSTRUCTIONS ………………2 1.2 UNPACKING ……………………..2 1.3 PRODUCT OVERVIEW& ILLUSTRATION …………….3 1.4 INSTALLATION OF METER …………………..4 2. OUTLINE ………………….5 3. THE MENU OSD INSTRUCTION …………..6 3.1 DVB-S2 ……………………….6 3.2 DVB-T2 ……………………….9 3.3 DVB-C ……………………….10 3.4 SPECTRUM ………………………
-
Page 3: Guide
1. GUIDE 1.1 IMPORTANT SAFETY INSTRUCTIONS Thank you for choosing our product. Before installation, we would like to remind you some notes, which is very important for operating safely and properly, as follows: • Be sure to read this user manual before starting your operation. • You must install the dish with correct direction and angle.
-
Page 4: Product Overview& Illustration
Speaker integrated Power Power indicator light Vertical /Horizontal polarization voltage output light 22kHz 22kHz indicator light LOCK Signal lock indicator light Antenna power key CHG (Note1) Charger indicator light 20 AV-S AV IN/OUT switch key Auxiliary function key 22 F2…
-
Page 5: Installation Of Meter
Description FUNCTION 25 Red & TTXT Red KEY &Teletext interface 26 Green & SUBT Green key & Subtitle interface 27 Orange &TV/R Orange key & TV and radio switch 28 BLUE &AUDIO Blue key & Audio interface Volume Control or move cursor, channel or change, 29 NEVIGATION KEY confirm etc Show the main menu on the screen or jump back to…
-
Page 6: Outline
• 7 Inch High Definition TFT LCD Screen • Fully DVB-S/S2/T/T2/C, MPEG-2/MPEG-4 compliant • MPEG-2 / H.264 / H.265Hardware decoding • Digital meter for signal strength and quality • Constellation analyzer • Spectrum analyzer • Supports scan of Auto,Blind, Manual or NIT • Sound and Light Alarm for Locking Signal…
-
Page 7: The Menu Osd Instruction
3. THE MENU OSD INSTRUCTION If you have installed and connected the cables to the receiver, pressing MENU to display the Main Menu. • DVB-S2 • DVB-T2 • DVB-C • Spectrum • Loop Search • Others • Multimedia • System Setting Press the keys of YZA B to move the cursor up or down in the menu interface, then use OK to confirm a selection.
-
Page 8
English 3.1.2 LNB TYPE There are 4 types you can select: C Band/Ku Band/Unicable/DCSS. 3.1.3 LNB FREQUENCY Press AB key to switch LNB frequency you want. 3.1.4 TRANSPONDER Press AB key into the TP list. Use YZ key to move the cursor then press OK to select the TP you want. -
Page 9
3.1.13 QUICK SEARCH When parameters have been set done, press OK into quick search. There will have some signal information displayed on the screen. • Scan: Press the red key to search the current TP. • Auto Scan: Press the green key to auto blind… -
Page 10: Dvb-T2
English • S/Q: Press the orange key to enlarge showing of the signal strength and quality. • Constellation: Press the blue key into the constellation. 3.2 DVB-T2 Select DVB-T2, then press OK into the Scan Setup. 3.2.1 COUNTRY Press AB key to change the default country.
-
Page 11: Dvb-C
• Scan: Press OK or red key to search current channel. • Auto Scan: Press green key to auto search the current channel. • S/Q: Press blue key to enlarge showing of the signal strength and quality. 3.3 DVB-C Select DVB-C, then press OK into the Scan Setup.
-
Page 12: Spectrum
English 3.3.2 CHANNEL NO. Press AB key to change the channel number. 3.3.3 FREQUENCY Frequency of the current channel, input the value by using the number keys. 3.3.4 STANDARD Press AB key to select J83.A/C or J83.B. 3.3.5 BEEP TONE Press A B key to switch beep tone.
-
Page 13: Loop Search
• Locked: Press orange key to lock all the current frequency points, and remain unchanged unless you press again. • Scan : When the frequency points have been locked, you can press blue key to receive signal on a point. 3.4.3 CABLE-SPECTRUM Please refer to 3.4.2.
-
Page 14
English 3.6.1 CHANNEL LIST • SAT Press F1 key to switch different channel list. • Lock Press YZ key to select programs we want to lock, then press the red key to lock them. • Del Press the green key to delete current channel. • Move Select a channel first, then press the orange key to move to other position. -
Page 15
Press the green key to edit current satellite. Press the orange key to delete current satellite. Press the blue key to scan current satellite. 3.6.4 TRANSPONDER LIST All the transponders under the current satellite will be displayed on the screen, and press A B key to switch satellite. -
Page 16
English Press the green key to edit current transponder. Press the green key to delete current transponder. Press the blue key to scan current transponder. 3.6.5 MOTOR SETTING There are 5 modes in motor setting: • USALS Controling motor according to your local position, you can modify it in Angle Calculation. -
Page 17: System Setting
3.6.6 ANGLE CALCULATION Input satellite longitude, local longitude and latitude by number key, and device will calculate the polarization angle, azimuth and elevation on the top of the screen. Press the red key to calibrate. 3.6.7 OPTICAL POWER Please connect optical port, then we can test the optical power by selecting the wave length and PWR unit.The test result will display in the middle of the screen.
-
Page 18
English Press AB key to change the aspect ratio: 4:3/16:9/full screen. • Video Resolution Press AB key to change the video output resolution: 720p/1080i/1080p. • HDMI Audio Press AB key to change the digital audio output format: PCM/RAW/MUTE. • Time Zone Press AB key to change the Time Zone. -
Page 19: Technical Specification
4. TECHNICAL SPECIFICATION TRANSMISSION STANDARDS DVB-S2/S, DVBT/T2, DVB-C SATELLITE INPUT/DEMODULATION Connector Type F Type Input Frequency 950 to 2150 MHz Signal Input Level — 65 to -25 dBm Band Switch Control 22KHz LNB Supply 13V/18V, IMax 400mA Demodulation Type QPSK,8PSK,16APSK Symbol Rate 2<Rs<45Mband(SCPC/MCPC)
-
Page 20
English Resolving rate PAL-25 frame@720*576,NTSC-30 frame@720*480 Signal compatibility Support conversion for different video formats Video Format 4:3,16:9,By Pan & Scan and Letter Box conversion Audio Decompression MPEG-1 Layer I/II, MPEG-2 Layer I/II Audio Output Mode Stereo, Mono,R/L DATA SERVICE PORT… -
Page 21: Trouble Shooting
ON. The satellite dish is not Adjust the dish. Check the No sound or picture pointing at the satellite. Signal Level in the Antenna Setup Menu Check the cable connections. LNB and other equipment No signal or weak signal…
-
Page 22
USER’S MANUAL…
Описание:
Универсальный, портативный измерительный прибор телевизионных сигналов и оптической мощности от фирмы SATLINK. Обеспечивает контроль любых сигналов цифрового ТВ. Контроль изображения принимаемого телевизионного канала на экране прибора. Стандарты: DVB-S/S2 + DVB-T/T2 + DVB-C + Optic.
Функционал прибора:
| • 7-дюймовый ЖК-экран высокой четкости |
| • Полностью DVB-S / S2, DVB-T / T2, DVB-C |
| • Поддержка международного стандартного видео и аудио кодирования |
| • Цифровой измеритель мощности и качества сигнала |
| • Анализатор «Созвездие» |
| • Анализатор спектра |
| • Поддержка сканирования Auto, Blind, Manual или NIT |
| • Звуковая и световая сигнализация для поиска сигнала |
| • Автоматический расчет углов AZ, EL |
| • Поддерживает DISEQC 1.0 / 1.1 / 1.2, Unicable, 0 / 22kHz Tone |
| • Встроенный динамик |
| • Поддержка нескольких интерфейсов |
| • Поддержка функции компаса |
| • Измерение оптической мощности |
| • Защита от короткого замыкания |
| • Литий-ионная батарея 7.4V / 3000mAh |
| • Обновление программного обеспечения через USB-порт |
Загрузить инструкцию к прибору SATLINK WS6980 (англ.)
