Как правильно собрать диван

Сборка только приобретенного дивана — занятие трудозатратное, но при условии правильной организации процесса сборку по схеме, можно провести быстро и качественно своими руками, еврокнижки, книжки раскладную модель, самодельный диван. К каждому дивану прилагается эскиз, как собирать и что поэтапно делать.

Главное придерживаться некоторых правил по инструкции:

1. Подготовьте заранее необходимый инструмент: нужного размера гаечные ключи, шестигранник, отвертку, шуруповерт, брусы.
2. Проверьте наличие всех элементов по списку комплектации.
3. Собирая, не спешите затягивать болты фиксации. Гораздо проще исправить ошибки сборки, если болты затянуты не сильно.
4. Не забывайте проверять качество установки механизмов раскладывания.

Сборка угловой модели

Угловая модель — это габаритная конструкция, выполненная в виде буквы Г.

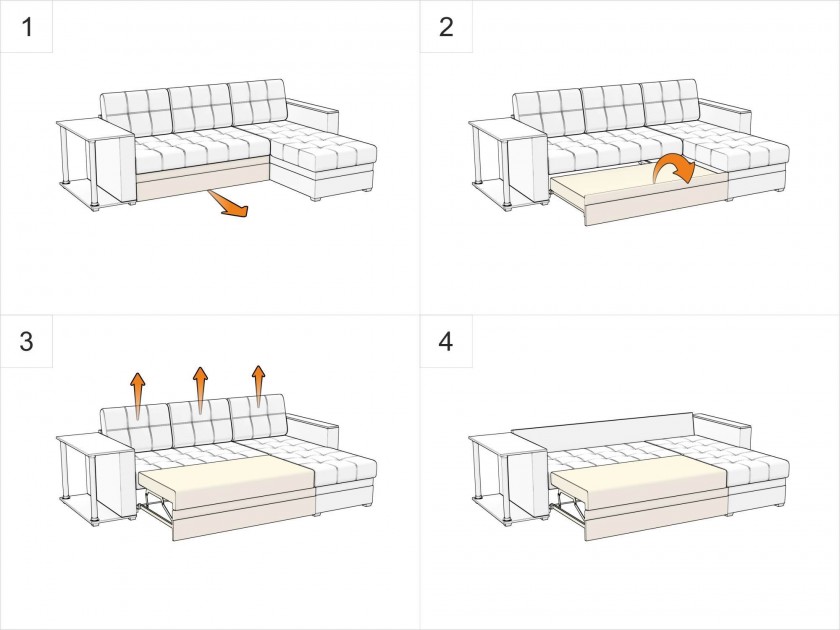

Современные модели угловых диванов оборудованы выдвижной частью, которая при необходимости трансформирует диван в удобную, просторную кровать.

Собрать угловой вариант — это соединить три части: сиденье, спинку и выдвижную часть. Мастера рекомендуют собирать в первую очередь крупные элементы, а только после этого приступать к более мелким деталям.

Особенность процесса сборки угловой модели: перед работой обязательно ознакомьтесь с конструкцией. Может быть выкатной механизм. Она может быть право или левосторонняя, иметь различный механизм раскладывания.

1. Распаковываем каждый элемент, проверяя качество и комплектацию.
2. Проверяем наличие необходимого инструмента: шуруповерта, отвертки, шестигранников.
3. К базовой части, угловым секциям и подлокотнику фиксируются шурупами опоры.
4. На выдвижную часть крепятся ролики.
5. Используя винты, соединяются подлокотник и угловая секция. Важно в процессе сборки проверять прочность фиксации всех элементов.
6. Соединяет базовую секцию и спинку.
7. Фиксируется задняя стенка дивана и второй подлокотник.
8. На установленные в боковой части направляющие фиксируется выкатывающийся механизм.

Прямая модель

Прямой — классический вариант мягкой мебели.

1. Аккуратно распаковываем каждую деталь, попутно проверяя качество и количество фурнитуры. Распакованные элементы на некоторое время оставляют, чтобы материалы приняли необходимую влажность и температуру помещения.
2. Подготавливаем необходимый инструмент для работы: отвертку, шестигранники, шуруповерет.
3. Прикручиваем ножки. Этот процесс необходимо сделать первым, потому как собранная конструкция очень тяжелая для того, чтобы ее переворачивать.
4. Приступаем к основному этапу сборки. Соединяем сиденье и спинку, аккуратно совместив отверстия, вставив и закрутив в них болты (или саморезы). Далее с двух сторон на деревянный каркас фиксируются подлокотник и другие декоративные элементы .
5. Проверяем работу раздвижного механизма. Важно чтобы его работа была плавной, без скрипов.

Модульная конструкция

Модульный — это набор секций, которые трансформируются и соединяются в соответствии с пожеланиями и задумкой хозяина дома. Секции могут фиксироваться между собой, а могут просто приставляться друг к другу.

Очень часто, модульные поступают в продажу в уже смонтированном виде, и покупатель комбинирует элементы на свое усмотрение. Готовые модули покупатель выбирает еще в магазине.

Как вариант модульный может выглядеть как трансформируемая система. При необходимости такой диван очень быстро трансформируется в удобную кровать. Также секциям можно придать разнообразную форму.

1. Разложите еврочехол на твердой ровной поверхности.
2. Вложите в чехол поочередно раму спинки и посадочных мест.
3. Установите механизм трансформации. Важно: работа требует предельной аккуратности. Пружины на механизмах после фиксации должны находиться со стороны посадочного места. Каждый механизм имеет четыре пары отверстий. Для фиксации к раме необходимо использовать внутренние (расположенные ближе к точке соединения).
4. Устанавливаем диван на ящик. Совмещаем пазы механизмов с отверстиями в ящике. Закрепляем конструкцию винтами.

Сборка — занятие доступное для тех, кто имеет желание, необходимые инструменты и время на сборку мебели своими руками.

Общие рекомендации для прямых моделей

Изделия с механизмом «книжка», «еврокнижка» и «аккордеон» собираются в следующем порядке:

• Проверьте комплектацию дивана, а затем изучите прилагающуюся инструкцию.
• Распакуйте и разложите все части и детали. Расположите элементы там, где они будут находиться в собранном виде – спинку поставьте к стене, сидение положите на пол, боковые части – по бокам.
• Прикрепите ножки и декоративные вставки в нижней части изделия. После сборки будет проблематично перевернуть или приподнять мебель.
• Разместите крепления на основании. Посмотрите в инструкции, как соединить элементы при помощи болтов.
• Установите механизм трансформации.
• Прикрепите к основанию спинку и боковины.

Такая схема подходит как для неразборных моделей, так и для диванчиков с простой конструкцией.

Важная рекомендация: устанавливайте изделие только на ровной поверхности, перед сборкой обязательно смажьте детали. До окончания процесса не выбрасывайте инструкцию и сохраняйте упаковку.

Советы для дивана-кровати

• Соберите ящик-основание.
• Установите декоративные панели и прикрепите трансформационный механизм.
• Выполните установку сидения при помощи креплений из комплекта.
• Установите боковины и спинку.

Если диван снабжён специальным покрытием-чехлом, то его нужно устанавливать в последний момент – крепится элемент на спинку сзади.

После выполнения процедур проверьте, как разбирается диванчик, нормально ли работает вся система. При появлении скрипов и посторонних звуков, неровном раскладывании спального места придётся переустановить механизм трансформации, иначе преждевременной поломки не избежать.

Сборка угловых моделей

Особая схема требуется для угловой мебели: у таких диванов одна часть обычно длиннее другой, а сама конструкция может быть лево- или правосторонней. Подобные модели собираются по принципу конструктора – сначала одна часть, затем – вторая. Начинать нужно с большей (длинной) стороны.

Всё лучше сделать в несколько этапов:

• Установите основание диванчика, опоры к выкатной секции и подлокотникам.
• Присоедините подлокотники к угловой секции (основанию).
• Прикрепите направляющие для ящиков.
• Установите основную секцию и спинку.

Перед началом работ ознакомьтесь с имеющейся инструкцией. Обычно производители указывают последовательность работ, описывая, какие крепления и детали использовать. Чтобы вам было легче разобраться со всем процессом, мы подготовили специальное видео.

Устранение возникших проблем

Иногда после сборки мебели результат оказывается неудовлетворительным: механизм плохо работает или конструкция малонадёжна. Если вы столкнулись с подобными проблемами, то воспользуйтесь нашими советами по их устранению:

Если проблему не удалось устранить самостоятельно или в процессе сборки возникли вопросы относительно расположения деталей, то вам стоит обратиться за помощью к профессиональному мастеру.

Информация подготовлена специалистами мебельного магазина О!Мебель

Как собрать угловой диван?

включайся в дискуссию

Поделись с друзьями

Сборка мебели – это процесс, который можно доверить специалистам, а можно провести своими руками. Самостоятельно можно собрать конструкции любых типов. Это касается не только шкафов, столов и тумбочек, но и мягкой мебели, а именно диванов. В этой статье мы рассмотрим подробно, как можно своими руками собрать угловую модель мягкой мебели.

Инструменты и материалы для работы

Многие люди предпочитают самостоятельно собирать мягкую мебель, минуя вызов специалистов, на услуги которых приходится тратить лишние деньги. Если планируется проведение подобных работ, необходимо запастись не только терпением, но и подходящими инструментами. Совершить сборку углового диванчика правильно удастся, используя такие приспособления:

• ножовка с туслом или хороший электрический лобзик – эти инструменты будут нужны для изготовления составных частей мебельной конструкции соответствующих размеров;
• шуруповерт и дрель – при их помощи получится надежно зафиксировать все элементы конструкции на месте;
• специальный строительный степлер – инструмент, который будет нужен для установки обивочного материала углового дивана;
• ножницы или канцелярский нож – с помощью подобных деталей будет удобно раскраивать поролон, если вы собираетесь полностью делать мебель своими руками, а не увлечены сборкой фабричного изделия;
• шурупы, гвозди и саморезы – с перечисленными компонентами можно будет собрать крепкий каркас углового дивана;
• столярный и клей ПВА;
• швейная машинка;
• рулетка для снятия мерок;
• лист наждачки для шлифовки отдельных деталей мебели.

Все перечисленные инструменты и клеевые составы будут нужны домашнему мастеру как в сборке фабричного, так и самодельного дивана угловой конструкции. Если вы занимаетесь изготовлением и сборкой мебели, сделанной своими руками, то вам также понадобятся некоторые материалы, например, листы ДВП и ДСП с размерами, соответствующими будущей мебельной конструкции, наполнение дивана и материал для его последующей обшивки.

Для самостоятельной сборки углового дивана рекомендуется использовать только качественные и исправные инструменты, которые не подведут мастера в самый ответственный момент. Из-за плохого инструмента работа может затянуться на долгое время.

Выбор дивана: основные критерии

Прежде чем ознакомиться с инструкцией по сборке углового дивана, необходимо понять, как правильно и точно выбрать качественную и долговечную мебель. Для начала определитесь с тем, для какой цели вы будете использовать эту конструкцию.

Это влияет на выбор механизма трансформации. В этом случае, следует обратить внимание на такие особенности:

• наиболее долговечными и прочными являются модели вида «еврокнижка»;
• если вы желаете быстро разложить диван, обратите внимание на механизм «дельфин»;
• самыми непрактичными, по мнению специалистов, являются модели с системой «раскладушек».

Неплохим выбором для спальной комнаты или гостиной станет выкатной диван. Но, если помещение отличается небольшими размерами, то лучше всего отказаться от подобного варианта.

Такие угловые диваны в разложенном виде занимают большое количество места в комнате. Кроме этого, сами конструкции обладают внушительными габаритами, а механизм трансформации не отличается надежностью.

Пошаговая сборка

Подготовив все нужные инструменты и материалы, можно приступать непосредственно к сборке угловой мягкой мебели. Главное, внимательно изучить все схемы и инструкции, которые в большинстве случаев идут в комплекте с любой мебельной конструкцией. Не стоит пренебрегать этим этапом, чтобы впоследствии не пришлось делать «работу над ошибками».

Если же речь идет о сборке самодельного изделия, то домашнему мастеру обязательно понадобится подготовить подробный чертеж будущей мебели с указанием всех параметров и особенностей конструкции. Имея подробную схему под рукой, собирать угловой диван намного проще, да и риск допущения ошибок сводится к минимуму.

Рассмотрим, как надо поэтапно собирать диван угловой конструкции на примере фабричного изделия.

• Сначала надо распаковать все составные части углового дивана. Желательно дать им немного полежать, чтобы они «расправились» в новых условиях.
• Первым делом понадобится прикрепить опорные детали к подлокотникам, используя саморезы. Фиксировать опоры надо на выкатной части мягкой мебели.
• К секции, которая будет выдвигаться, надо прикрутить специальные опорные ролики.
• Составляющие требуется фиксировать таким образом, чтобы они попадали и на угловую, и на основную часть конструкции.
• Далее при помощи конформата угловую часть соединяют с боковиной мягкой мебели.
• Собранную конструкцию понадобится хорошо зафиксировать с угловым отсеком.
• Следующим действием нужно аккуратно соединить спинку и главную секцию диванной конструкции, вновь используя саморезы. Желательно использовать детали с параметрами 3,2х32.
• Теперь с помощью боковых болтов надо закрепить подлокотники, а также ящик первой секции. Основную составляющую потребуется скрепить к угловой при помощи конформата.
• После этого следует завершающий этап, во время которого понадобится прикрепить боковины дивана к стенке, расположенной в задней части.

Источник

Какая схема сборки углового дивана?

Любой угловой диван нужно собирать по инструкции, она всегда прилагается в комплекте.

Если диван был доставлен вам при минусовой температуре, то сначала его распаковать и оставить при комнатной температуре на пару часов в открытом виде.

Разложить аккуратно все нужные инструменты, саморезы (в основном они 3.2х32), крепежные детали, чтобы все было под рукой и можно приступать к сборке дивана (угловой диван «Соната»):

• сначала к подлокотникам (3) установить опоры, их 4 шт. при помощи саморезов

• опоры установить к выкатной секции (5),
• к выкатной секции (5) прикрутить ролики опорные h=35 мм,
• устанавливаются опоры на основную секцию (1) и на угловую секцию (3),
• затем соединить конформатом 7х50 подлокотник (3) с угловой секцией (2),
• саморезами 3.2х32 соединяются основная секция (1) со спинкой (6),
• ящик секции 1 соединить с подлокотником (3) болтами М8х100,
• основную секцию (1) соединить с угловой секцией (2) с помощью конформата 7х50,
• заднюю стенку (4) соединить с подлокотниками (3) зацепами,
• секцию (5) установить на направляющие ящика секции 1.

Раздел 1. Общие сведения.

Рис. 1. Общий вид.

Сборка выполняется последовательно, согласно данной инструкции саморезами и винтами в подготовленные отверстия крестовой отверткой и гаечным ключом №10 (в комплект поставки не входят).

Рис. 2. Схема сборки по элементам.

Раздел 2. Сборка элементов уголка.

1.Большой диван.

Рис.2. Установить большое сидение (2), вплотную на боковины большого дивана (4). Стопорные планки на боковинах должны находиться внутри. Закрутить саморезы (26) 3,5×32 – 8 шт. Сзади готового каркаса поставить распорку большого дивана (5) и притянуть к боковинам (4) саморезами (24) 3,5×51 – 6 шт.

Рис. 2. 3. Определите, с какой стороны большого дивана будет находиться угловая вставка. С противоположной стороны каркаса присоединить мягкую боковину (1) к боковине (4) болтами (21) 6×40 – 4 шт. с шайбами (23) – 4 шт. Большие два полуотверстия на мягкой боковине должны находиться со стороны спинки. Установить большую спинку (9) на болтах (21) – 4 шт. с шайбами (23) – 4 шт. Прислонить торцевую накладку (10) со стороны мягкой боковины (1). Выравнивая заднюю часть накладки со спинкой опустить до упора с каркасом дивана. Изнутри закрутить саморезы (26) 4×30 – 3 шт.

Рис. 3. Вид сзади.

2.Выдвижной блок.

Рис. 4. Соединить боковины ящика (7), с большой передней панелью (6) изнутри саморезами (26) 4×30 – 10 шт. Закрепить распорку (8) через отверстия в боковинах ящика (7) саморезами (24) 4×50 – 4 шт. Прикрутить к боковинам ящика (7) механизм трансформации «дельфин» (30) – 2 шт. болтами (22) 6х20 – 4 шт. с шайбами (23) – 4 шт. Установить выдвижное сидение (3) на «дельфин» при помощи саморезов (26) 4×30. Опустить сидение внутрь. Наклоняя большой диван в сторону спинки – закатить выдвижной блок.

Рис. 4. Выдвижной блок.

3.Малый диван.

Рис. 2. Установить угловую стяжку (28) – 8 шт. на переднюю (12) и заднюю (13) панели, используя мебельные винты (29) – 8 шт. В боковинах (11) малого дивана закрутить на половину мебельные винты (29) – 8 шт. Переднюю и заднюю панели установить угловой стяжкой на мебельные винты. Винты закрутить. Опустить внутрь каркаса дно (ДВП) (16). С противоположной стороны от угловой вставки прикрутить мягкую боковину (1) болтами (21) – 4 шт. с шайбами (23) – 4 шт. Установить малую спинку (15) на болтах (21) 6х40 – 4 шт. с шайбами (23) – 4 шт., и сбоку торцевую накладку (10) так же, как и у большого дивана – саморезы (26) 3,5х32 – 3 шт. Выкрутить из малого сидения (14) саморезы (27) 3,5х19 – 4 шт. Установить на них навески. Опустить малое сидение (14) открытыми навесками внутрь каркаса малого дивана. Закрутить саморезы (27) 3,5×19 – 4 шт. Закрыть сидение.

3.Угловая вставка.

Рис. 2. Сдвинуть большой и малый диваны под прямым углом. Соединить угловое сидение (18) с боковиной (4) болтами (19) 6х70 – 2 шт. с шайбами (23) – 2 шт., и с боковиной (11) болтами (20) 6х50 – 2 шт. с шайбами (21) – 2 шт. со стороны диванов.

Рис. 3. Поставить угловую спинку (17) вплотную к большой и малой спинкам. Выровнять и закрепить саморезами (25) 3,5×41 – 6 шт. по месту. Закрыть заднюю сторону большой и малой спинок изнаночной тканью на липучке.

Раздел 3. Комплектация поставки.

1.Список деталей и узлов.

1. Мягкая боковина (лев, прав. ) _________________________________ 2 шт. 2. Большое сидение ___________________________________________ _ 1 шт. 3. Выдвижное сидение _________________________________________ _ 1 шт. 4. Боковина большого дивана (лев; прав.) ________________________ _ _2шт. 5. Распорка большого дивана ___________________________________ _ 1 шт. 6. Большая передняя панель ____________________________________ _ 1 шт. 7. Боковина ящика ____________________________________________ _ 2 шт. 8. Распорка ящика _____________________________________________ _ 1 шт. 9. Большая спинка ____________________________________________ _ 1 шт. 10. Торцевая накладка (лев., прав.) _______________________________ _ _ 2 шт. 11. Боковина малого дивана (лев., прав.) __________________________ _ 2 шт. 12. Малая передняя панель ______________________________________ _ 1 шт. 13. Малая задняя панель ________________________________________ _ 1 шт. 14. Малое сидение_____________________________________________ _ 1 шт. 15. Малая спинка _____________________________________________ __ 1 шт. 16. Дно малого дивана (ДВП) ____________________________________ 1 шт. 17. Угловая спинка ____________________________________________ _ _ 1 шт. 18. Угловое сидение ____________________________________________ _ 1 шт.

2.Список фурнитуры.

19. Болт 6×70 2 шт. 20. Болт 6х50 2 шт. 21. Болт 6х40 16 шт. 22. Болт 6х20 4 шт. 23. Шайба 24 шт. 24. Саморезы 3,5×51 10 шт. 25. Саморезы 3,5×41 6 шт. 26. Саморезы 3,5×32 28 шт. 27. Саморезы 3,5×19 4 шт. 28. Угловая стяжка 8 шт. 29. Мебельные винты 16 шт. 30. Механизм трансформации «дельфин»(лев., прав.) 2 шт. 31. Механиэм 524 (навески) (лев., прав.) 2 шт.

Модель «Флагман»

схема сборки довольно простая, состоит всего из 3-х этапов:

1) Взять болты длинной 90 миллиметров, шайбы и гайки М8 и соединить подлокотник (секция 3) к 1 секции справа, а к 2 секции слева.

2) Взять болты длинной 50 миллиметров, шайбы и гайки М8 и соединить 1 и 2 секцию между собой.

3) Вставить последнюю, секцию №4 в нишу секции № 2.
