РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
ПАЙДАЛАНУ ЖӨНІНДЕГІ НҰСҚАУЛЫҚ
INSTRUCTION MANUAL
НАПОЛЬНЫЙ ВЕНТИЛЯТОР ……………………………………………………………………. 4
RUS
ПІДЛОГОВИЙ ВЕНТИЛЯТОР …………………………………………………………………….. 5
UA
ЕДЕНҮСТІ ЖЕЛДЕТКІШ …………………………………………………………………………….. 6
KZ
GB
STAND FAN ………………………………………………………………………………………………. 7
SC-SF111B14
www.scarlett.ru
перейти к содержанию

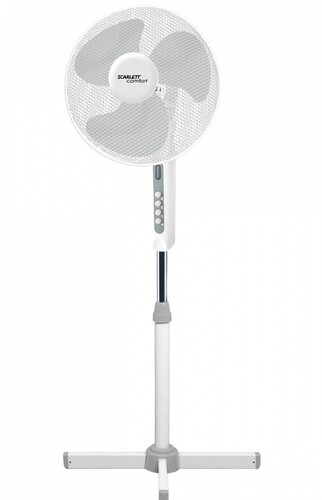

SCARLETT comfort SC-SF111RC12 Настольный вентилятор
ОПИСАНИЕ
- Передняя решетка
- Зажимы передней решетки
- Крышка лезвия
- Лезвия
- Гайка задней решетки
- Задняя решетка
- двигатель
- Вал двигателя
- Блок управления
- Винт А
- Вертикальный регулировочный винт
- Крышка подставки
- Удлинитель
- Вне-совместный
- Стенд трубка
- Подставка база
- Кнопки переключения режимов
- Пульт
- Качающаяся ручка
DIMENSION
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ
Важные гарантии. внимательно прочитайте и сохраните для дальнейшего использования.
Неправильная эксплуатация и неправильное обращение могут привести к неисправности прибора и травмам пользователя. Перед первым подключением прибора убедитесь, что объемtage, указанный на паспортной табличке, соответствует напряжению сети.tagе в вашем доме.
- Только для домашнего использования. Не использовать в промышленных целях. Не используйте прибор для каких-либо иных целей, кроме описанных в данном руководстве по эксплуатации.
- Не использовать на открытом воздухе.
- Прибор не предназначен для использования лицами с ограниченными физическими, сенсорными или умственными способностями (включая детей) или лицами с недостаточным жизненным опытом или знаниями, если только они находятся под наблюдением или были проинструктированы об использовании устройства ответственным лицом.
- Дети должны находиться под контролем, чтобы им не разрешалось играть с прибором.
- Всегда отключайте прибор от источника питания перед очисткой и когда он не используется.
- Во избежание риска поражения электрическим током и возгорания не погружайте прибор в воду или другие жидкости. Если это произошло, НЕ ПРИКАСАЙТЕСЬ к прибору, немедленно отключите его от сети и обратитесь в сервисный центр.
- Не используйте устройство в ванных комнатах и вблизи воды.
- Не размещайте прибор рядом с источниками тепла.
- Не оставляйте прибор включенным, если он не используется.
- Не используйте другие приспособления, кроме прилагаемых.
- В случае повреждения шнура питания его замена должна производиться производителем или сервисным отделом или другим высококвалифицированным специалистом во избежание любой опасности.
- Держите шнур подальше от острых краев и горячих поверхностей.
- Не тяните, не скручивайте и не оборачивайте шнур питания вокруг прибора.
- Избегайте контакта с движущимися частями устройства. Не просовывайте карандаши или другие предметы через защитную сетку вентилятора.
- Не эксплуатировать вентилятор без установленной защитной решетки.
- Не пытайтесь ремонтировать, настраивать или заменять детали в приборе. Отремонтируйте неисправный прибор в ближайшем сервисном центре.
- Если изделие какое-то время находилось при температуре ниже 0ºC, перед включением его следует выдержать при комнатной температуре не менее 2 часов.
- Производитель оставляет за собой право вносить незначительные изменения в конструкцию продукта без предварительного уведомления, если такие изменения существенно не влияют на безопасность, производительность и функции продукта.
- Дата изготовления указывается на единице и/или упаковке, а также в сопроводительных документах в формате ХХ.ХХХХ, где первые две цифры ХХ – месяц изготовления, а следующие четыре цифры ХХХХ – год изготовления.
ИНСТРУКЦИЯ ПО МОНТАЖУ
- Устройство предназначено для циркуляции воздуха в помещении.
- Вентилятор упакован в разобранном виде. Перед сборкой убедитесь, что все необходимые детали не повреждены и входят в комплект.
- Не подключайте устройство до завершения его сборки.
- Затяните трубку стойки к основанию стойки.
- Отвинтите наружное соединение, поместите крышку стойки и нижнюю крышку на основание стойки, вытащите удлинитель, затем снова затяните наружное соединение.
- Плотно поместите блок управления на верхнюю часть удлинительной стойки, затяните винт B.
- Отвинтите крышку лезвия, повернув ее по часовой стрелке, и гайку задней решетки, повернув против часовой стрелки, и снимите крышку лезвия и гайку задней решетки с вала двигателя.
- Наденьте заднюю решетку на вал двигателя.
- Закрепите его гайкой задней решетки.
- Наденьте лезвия на вал двигателя так, чтобы выступы на валу двигателя совпали с прорезями лезвий.
- Наверните колпачок лезвия на вал, повернув против часовой стрелки.
- Наденьте переднюю решетку на заднюю решетку и закройте зажимы или завинтите кольцо решетки, чтобы скрепить решетки вместе.
- Отрегулируйте вентилятор по вертикали с помощью вертикального регулировочного винта.
- Вентилятор готов к работе.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ВНИМАНИЕ!: Во избежание поражения электрическим током или пожара не используйте вентилятор в условиях повышенной влажности.
Ставьте вентилятор только на сухую плоскую неуступчивую поверхность.
КНОПКИ:
- Кнопка ON/OFF включает питание/кнопка выключает вентилятор.
- Кнопка скорости включает вентилятор и переключает между различными скоростями
- Кнопка Mode помогает выбрать режим работы вентилятора. Nor (нормальный) – поток воздуха с постоянной скоростью
- Нат (природа) – воздушный поток интенсивными волнами
- Slp (сон) – поток воздуха слабыми волнами
- Кнопка таймера позволяет регулировать время работы вентилятора до максимального времени 7 часов. Каждое нажатие этой кнопки добавляет полчаса работы вентилятора. Для бывшегоample, если вы хотите установить время работы 5 с половиной часов, вам необходимо сделать следующее: несколько раз нажать кнопку «Таймер» и увидеть на дисплее: 0.5ч, 1ч, 4ч, значит вы установили 5.5ч
СВЕТОВЫЕ ИНДИКАТОРЫ:
- 0.5 ч… 4 ч – установлено время работы вентилятора
- Ни – поток воздуха с постоянной скоростью
- натуральный – воздушный поток интенсивными волнами
- Слп – поток воздуха слабыми волнами
- H — высокоскоростной;
- M – средняя скорость;
- L – минимальная скорость;
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ:
- Настройки режима можно сделать вручную с помощью кнопок переключения режимов на блоке управления или с помощью пульта дистанционного управления:
- Кнопка включения / выключения включает кнопку питания/ выключает вентилятор.
- Кнопка скорости включает вентилятор и переключает скорости.
- Кнопка режима помогает выбрать режим работы вентилятора.
- Нор (нормальный) – поток воздуха с постоянной скоростью
- Нат (природа) – воздушный поток интенсивными волнами
- Слп (сон) – поток воздуха слабыми волнами
- Кнопка таймера помогает регулировать время работы вентилятора. Каждое нажатие этой кнопки добавляет полчаса работы вентилятора.
ЗАМЕТКА: Пульт дистанционного управления работает от батареек типа ААА 1.5 В, которые не входят в комплект.
В верхней части крышки двигателя имеется качающаяся ручка. При нажатии заставляет корпус вентилятора с лопастями перемещаться из стороны в сторону. Для выхода из режима качания нажмите качающуюся ручку вверх.
ОБСЛУЖИВАНИЕ
- Перед очисткой сначала отключите вентилятор.
- Не используйте абразивные чистящие средства
- Очистите переднюю и заднюю решетки, лезвия, трубку стойки и основание стойки мягкой влажной тканью и вытрите насухо.
ХРАНЕНИЕ
- Держите устройство в нормальных условиях в сухом месте.
- Символ на устройстве, упаковочных материалах и / или документации означает, что использованные электрические и электронные устройства нельзя выбрасывать вместе с обычным бытовым мусором. Эти агрегаты следует передать в специальный пункт приема.
- За дополнительной информацией о действующей системе вывоза мусора обращайтесь в местную администрацию.
- Правильное использование поможет сэкономить ценные ресурсы и избежать негативной работы для здоровья населения и окружающей среды, которая возникает из-за неправильного использования мусора.
www.scarlett.ru
Документы / Ресурсы
Рекомендации
Оñ „ð¸ñ † ð¸ð ° ð» ñœð½ñ ‹ð ñ ð ° ð r ñ ñ ð ½ñ‹ ð Ðkñ… ð½ð¸dº ° ° ð´ð »ñ ðºñO… ð ð ½ º ð ð ð еде» ð 𠫺 ñ °», ð½ð¸ ð¸ ð еде »ñ ð´ð¾ð ° °, ðº ð ð еде» ñ ð´ð¾ð ° ° ð 𸠴 еде »ñ ð´ð¾ ð ° ° ð ¸Ðµ
Как собрать вентилятор Scarlet Comfort
На чтение 3 мин Опубликовано Обновлено
Скарлет Комфорт – это высококачественный и функциональный вентилятор, предлагающий эффективное и комфортное охлаждение помещения. Вентилятор обладает современным дизайном, который подойдет к любому интерьеру, а также имеет мощные функциональные возможности.
Собрать вентилятор Скарлет Комфорт весьма просто и не требует специальных навыков или инструментов. В данной статье мы предоставим вам подробную инструкцию по сборке вентилятора, чтобы вы могли легко и быстро начать использовать его в своем доме или офисе.
Перед началом сборки важно убедиться, что вы располагаете всеми необходимыми компонентами:
- Корпус вентилятора
- Вентиляционные лопасти
- Основание с крепежной пластиной
- Крепежные винты и гаечки
- Режимные кнопки
- Шнур питания
Как только вы подготовили все необходимое, можно приступать к сборке вентилятора Скарлет Комфорт. Процесс сборки разделен на несколько простых шагов, которые позволят вам собрать вентилятор в течение нескольких минут.
Шаг 1: Соедините вентиляционные лопасти с корпусом вентилятора, используя крепежные винты и гаечки. Убедитесь, что лопасти надежно закреплены, чтобы обеспечить правильное воздушное охлаждение.
Шаг 2: Установите основание с крепежной пластиной на корпус вентилятора. Затяните гаечки, чтобы основание было крепко закреплено. Это обеспечит стабильность и устойчивость вентилятора.
Шаг 3: Подключите режимные кнопки к корпусу вентилятора. Убедитесь, что кнопки правильно вставлены и надежно закреплены.
Шаг 4: Подключите шнур питания к вентилятору и подключите его к розетке.
Поздравляем! Вы успешно собрали вентилятор Скарлет Комфорт и можете наслаждаться его мощными функциями охлаждения. Воспользуйтесь нашей инструкцией при необходимости разборки или транспортировки вентилятора. Пользуйтесь вентилятором с удовольствием, наслаждаясь комфортным охлаждением в любое время!
Набор комплектующих для сборки
Вентилятор Скарлет Комфорт поставляется вместе с полным набором комплектующих, необходимых для его сборки и установки. Все комплектующие изготовлены из высококачественных материалов и имеют прочную конструкцию, обеспечивающую надежность и долговечность вентилятора.
Набор комплектующих включает в себя:
- Корпус вентилятора — основа, в которую устанавливаются все остальные комплектующие. Корпус имеет специальные отверстия для вентиляционных решеток и креплений.
- Вентиляционные решетки — элементы, обеспечивающие защиту от проникновения посторонних объектов внутрь вентилятора. Решетки имеют стильный дизайн и легко крепятся к корпусу.
- Лопасти вентилятора — основной рабочий элемент вентилятора, обеспечивающий создание воздушного потока. Лопасти имеют оптимальную форму и размер, обеспечивающие эффективную работу вентилятора.
- Мотор вентилятора — сердце вентилятора, отвечающее за привод лопастей и создание воздушного потока. Мотор обладает высокой мощностью и надежностью.
- Пульт дистанционного управления — устройство, позволяющее настроить режимы работы вентилятора и контролировать его функции из любого места в помещении. Пульт имеет удобные кнопки и интуитивно понятный интерфейс.
- Набор креплений и деталей — включает в себя все необходимые элементы для крепления и сборки вентилятора, такие как винты, гайки, шайбы и другие детали.
Все комплектующие включены в упаковку и гарантируют удобную и быструю сборку вентилятора Скарлет Комфорт. Следуйте инструкции по сборке, чтобы правильно установить все компоненты и наслаждаться комфортной атмосферой в помещении.
Технические характеристики вентилятора
Вентилятор Скарлет Комфорт представляет собой электрическое устройство, которое предназначено для создания и поддержания комфортной температуры в помещении. Его технические характеристики обеспечивают высокую производительность и надежную работу.
- Мощность: 50 Вт
- Напряжение: 220-240 В
- Частота: 50 Гц
- Количество скоростей: 3
- Регулировка наклона: вертикальная
- Диаметр вентиляционной решетки: 40 см
- Длина шнура питания: 1,5 м
Вентилятор Скарлет Комфорт оснащен защитной решеткой для безопасной эксплуатации и имеет компактный размер, что делает его удобным в использовании дома или в офисе. Благодаря простой сборке и удобному управлению, данный вентилятор является отличным выбором для обеспечения прохлады и свежего воздуха в любое время года.
