D9-60 Super

D9-60 Super с шириной захвата 6 м состоит из двух сеялок по 3 м, которые закреплены на сцепке-носителе большими резиновыми колёсами. Так создаётся высокопроизводительная сеялка по привлекательной цене. На лёгких, менее плотных почвах возможно вместо двух больших резиновых колёс смонтировать четыре.

Компактная конструкция позволяет агрегатировать трёхточечную соло-сеялку с тракторами мощностью 130 кВт (180 л.с.).

6.1 Устройство и технологический процесс сеялки Amazone -d9

Сеялка Amazone
D9 – навесная механическая сеялка,
производимая компанией AMAZONEN-Werke
H.
Dreyer
GmbH
& Co
(Германия), предназначена для рядкового
посева зерновых и зернобобовых культур,
семян трав и подсолнечника.

На рисунке 5
представлен общий вид сеялки Amazone
-D9.

1 – семенной ящик;
2 – опорно-приводные колеса; 3 – вариатор;
4 – сошники (WS или RoTeC); 5 – загортачи
«Exakt»;
6 – подножная доска; 7 – маркер

Рисунок 5 Общий
вид сеялки
Amazone
-D9

При работе сеялки,
засыпанные в ящик 1, семена стекают через
отверстия днища ящика на высевающие
аппараты. Привод катушек высевающих
аппаратов осуществляется от опорных
колес 2 сеялки через вариатор 3. Подаваемый
высевающими катушками, семенной материал
по семяпроводам подается в борозды,
образуемые сошниками 4. Заделка семян
происходит самоосыпанием почвы и
заделывающими рабочими органами –
загортачами 5 или шлейф-боронами. Для
удобства обслуживания и погрузки
семенного материала сеялка оснащается
подножной доской 6. Гидрофицированные
маркеры 7 обеспечивают прямолинейность
движения агрегата и постоянство ширины
стыкового междурядья.

При посеве зерновых
и бобовых культур стандартная катушка
1 и катушка для мелкосеменных культур
2 сцепляются и вращаются одновременно,
а при посеве мелких семян разъединяется
– стандартная катушка не вращается
(рисунок 7).

В зависимости от
условий работы применяются анкерные
или дисковые сошники. На рисунке 8а
представлен анкерный сошник WS с тупым
углом вхождения в почву. Семена через
направляющую
воронку 1 подаются непосредственно к
наральнику 2 сошника. Откидная опора 3
служит для предотвращения забивания
направляющей воронки 1 почвой при
переводе сошников в рабочее положение.

Сошники RoTeC (рисунок
8б) позволяют формировать в почве посевные
бороздки, образуемые основными дисками
1 с углом атаки 7° и бороздообразователями
4 из отбеленного чугуна. Эластичные
(пластиковые) вспомогательные диски 2
предотвращают налипание почвы на
основные диски 1 и также участвуют в
процессе образования посевных борозд.
Для ограничения глубины высева пластиковый
диск 2, при помощи рукоятки 3, можно
устанавливать в одно из трех положений
– 2, 3 и 4 см, а при посеве на глубину более
4 см его снимают. Для особо мелкого
посева, например, на лёгких песчаных
почвах, применяют дополнительный диск
2 с более развитыми выступами.

6.2 Установка сеялки Amazone d9 на норму высева семян

Предварительную
установку сеялки на норму высева начинают
с определения положения заслонок,
клапанов высевающих аппаратов и наличия
привода ворошителя семян для данной
культуры (таблица 4).

Таблица 4 Параметры
установки сеялки Amazone-D9
на норму высева

* — для мелкосеменных
культур граничное значение абсолютного
веса составляет 6
г.

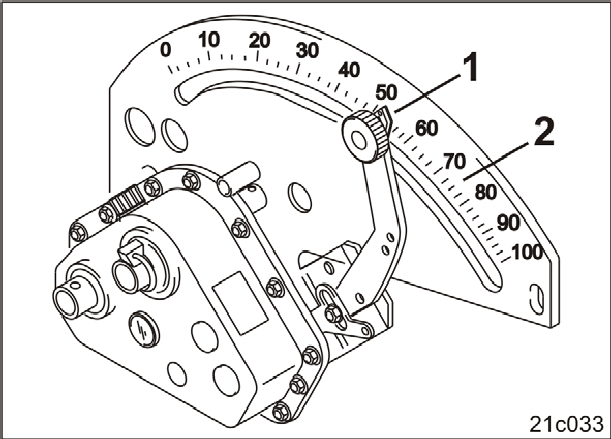

Норму высева устанавливают
перемещением рычага 1 вариатора (рисунок
9). Чем больше выбранное число на шкале
2 вариатора, тем больше норма высева.

Последовательность
установки сеялки на норму высева семян:

— установить рычаг
в положение пробного высева: для
мелких семян — «15», а для остальных
— «50»;

— заполнить ящик
семенами не менее чем на 1/3;

— установить
высевные лотки на планке с воронками
(не показано);

— разгрузить
опорно-приводные колеса, для их свободного
вращения;

— провернуть правое
колесо сеялки определенное количество
оборотов (таблица 5) по часовой стрелке.

Таблица 5 Параметры
для определения количества оборотов
колеса

Определив массу
семян, собранных в высевном лотке,
умножим ее на коэффициент «40» (для
1/40 га) или на «10» (для 1/10 га).

Обычно, первым
пробным посевом, не удается достичь
требуемой нормы высева. Результаты
первого пробного высева служат для
корректировки нормы высева при помощи
логарифмического диска (рисунок 10).

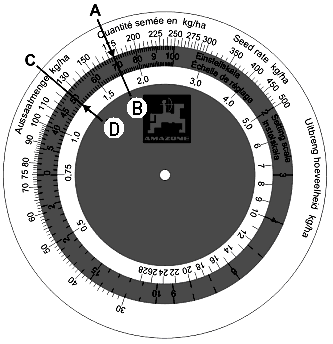

Логарифмический диск
состоит из трех шкал: внешней
– белого цвета для нормы высева более
30 кг/га, внутренней
– менее 30 кг/га и цветной – показывающий
все возможные положения рычага передач
в диапазоне от 1 до 100.

Вращением внешней
шкалы диска сопоставляем значения нормы
пробного высева А
со значением на шкале редуктора В.
Напротив нужного значения нормы высева
С
находим значение шкалы редуктора D,
в которое необходимо установить рычаг
1 вариатора (рисунок 9).

В таблице 6 приведены
технические
характеристики сеялки D9
и ее модификации.

Таблица 6 Технические
характеристики и модификации сеялки
D9

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

При всех своих достоинствах, совершенные по рабочим параметрам навесные сеялки Амазон могут агрегатироваться исключительно с достаточно мощными тракторами, оборудованными производительными гидросистемами соответствующей грузоподъемности.

Этот недостаток отсутствует в прицепном агрегате Amazone, который в представленном ассортименте брендовой продукции получил известность под названием D9 6000-TC Combi.

Фото: сеялка Amazone D9 6000-TC Combi

Главные плюсы машины среднего размерного диапазона:

• Буксировочная схема позволяет использовать в качестве тягача относительно маломощные 80-120-ти сильные тракторы.
• Уникальная по многим характеристикам зерновая сеялка имеет рабочий захват шириной 6 метров и бункер объемом 2800 литров. Таким образом, эта модель занимает промежуточное положение между компактными навесными сеялками шириной 3/ 3,5 / 4 метра и широкозахватными 9 и 12 метровыми высокопроизводительными агрегатами.
• Точная дозировка семенного материала и отсутствие посевных огрехов гарантируется в диапазоне рабочих скоростей до 15 км/ч. Используя преимущества интегрированной ходовой части, сеялку можно за несколько минут перевести в транспортное положение с габаритной шириной 2750 мм.

С дисплея бортового компьютера AMALOG+ визуально снимаются данные о правильности положения маркеров, количестве выполненной работы, уровне наполнения бункера семенами и удобрением, а также другая полезная информация.

Особенности применения

Сеялка Амазоне Д9 6000-ТС предназначена для дозированного высева семян зерновых и технических культур разного размера и конфигурации, в том числе кукурузы и бобовых в количестве от 3 до 400 кг/га. Перевод агрегата на другой вид семенного материала производится установкой сменных катушек.

Двухсекционный бункер предоставляет возможность параллельного заложения в грунт семян и гранулированных удобрений. Механическая дозировочная система Vario-Control в дополнительной регулировке не нуждается.

Фото: транспортировка Amazone D9 6000

Технические характеристики

• Прицепная сеялка общим весом более 4 тонн в транспортном положении не имеет ограничений для буксировки по асфальтовым дорогам общего назначения.
• Для работы в междурядьях шириной 12,5 и 16,6 мм используются дисковые сошники – RoTeC в количестве 48 и 36 шт.
• Общий объем загрузочного бункера 2800 литров делится на две секции по 1160 литров, для одновременного внесения семян и минеральных удобрений.

Для буксировки сеялки можно использовать тракторную технику мощностью 80 и более л.с. – с высотой сцепного механизма 450, 530 или 620 мм.

Преимущества и недостатки

Зерновая сеялка Amazone D9 6000-TC характеризуется универсальным функционалом. Это изделие совмещает в себе основные достоинства всего модельного ряда, возможность экономически выгодной эксплуатации в малых и средних фермерских предприятиях — с высокой производительностью навесных широкозахватных агрегатов.

• Прицепная модель не предъявляет особых требований к мощности и рабочим характеристикам тягачей, поэтому совместимость с отечественными тракторами практически полная.
• Сеялка может с одинаковым успехом работать на участках с плотными грунтами, засоренных соломой и стеблями сорняков. Владельцами высоко ценится возможность применения агрегата в стандартных и мульчированных технологиях.
• Имеет место легкий контроль установленной нормы высева, централизованной регулировки давления на дисковые сошники и штригели.
• На должном уровне находится износостойкость рабочих органов. В частности, ресурса дисковых сошников и других элементов сеялки позволяет эксплуатировать агрегат без расходов на ремонт на протяжении нескольких десятков сезонов.

Особенность конструкции — практически 90%-я унификация запасных частей с однотипными моделями фирменного ассортимента. Технологические потенциалы агрегата расширены наличием гидравлических маркеров, возможностью комплексного применения насадной сеялки Green Drill 200. Такое сочетание позволяет внести в грунт любую подсевную культуру параллельно с основным семенным материалом.

Существенный недостаток всего сеялочного ассортимента Амазоне — относительно высокая стоимость, в данном случае эта модель исключением не стала.

Также сказывается отсутствие квалифицированных специалистов по обслуживанию бортовой электроники. Проблема частично решается выполнением рекомендаций прилагаемой инструкции и наличием настроечного диска.

Фото: Амазоне Д9 6000 в работе

Цена

Цена сеялки новой и б/у в разных регионах может варьироваться в пределах 728 000 — 1 200 000 грн (27 000 – 50 000$). При этом следует учитывать, что в эту сумму входят накладные расходы на оформление таможенной документации, транспортировку и 20%-й налог на добавочную стоимость.

При отсутствии необходимых средств проблему можно решить покупкой бэушной сеялки этой модели, стоимость которой соответствует состоянию машины и остатку межремонтного ресурса.

Видео: 6000ТС в работе

Отзывы владельцев

После тщательного изучения рынка импортных сельхозмашин отдали предпочтение универсальной прицепной сеялке Amazone D9 6000-TC Combi. Выбору способствовало отсутствие в нашем парке мощного трактора, совместимого с достаточно тяжелым навесным агрегатом. С посевными работами управились на два дня раньше и с существенной экономией ГСМ.

Машина эксплуатировалась в обкаточном режиме, поэтому работы производились на скорости 10, максимум 12 км/ч. Засеянные поля порадовали дружными всходами. Наши специалисты уверены, что при хорошей урожайности вложенные деньги компенсируются примерно за 3 посевных сезона.
Сергей Николаевич

Из-за отсутствия 3-х метровых прицепных сеялок Амазоне Д9 для приобретения производительной, но и более дорогой модели D9 6000-TC Combi пришлось скооперироваться с соседями. В качестве тягача задействуется 100-сильный МТЗ. Понесенные расходы успешно компенсируются отличным качеством посевных работ, сокращением времени их проведения, существенной экономией топлива и масел. Машина легко перестраивается в транспортное положение, может буксироваться по дорогам общего назначения, поэтому ее стоимость в значительной степени окупается посильной помощью удаленным фермерским хозяйствам.
Юрий Васильевич
