• Подготовка основания под кровлю
• Укладка гонтов
• Обустройство ендовы, ребер, конька, купольных крыш, примыканий и проходок
• Рекомендации по уходу за кровлей и ремонту

Шинглас с различными цветовыми кодами нельзя использовать на кровле одного и того же здания.

Перемешивание черепицы из 5-6 упаковок поможет избежать видимых различий в цветовых оттенках разных частей кровельного покрытия (если этого не сделать, то малозаметная разница цветовых тонов может оказаться различимой на готовой кровле).

В холодную погоду (при уличной температуре ниже 5-10 градусов) Шинглас перед началом монтажа необходимо не менее суток хранить в теплом месте. Температура в помещении должна быть не ниже 20 градусов, и на холод следует выносить не более 5-6 упаковок за один раз. Следующие упаковки можно доставлять на крышу только после того, как уложена черепица из предыдущих.

Самоклеящиеся полосы на гонтах битумной черепицы в холодную погоду нуждаются в разогреве. Для этой цели используется строительный фен.

Крепление рядовой черепицы

Рис.12 (схема крепления листов гвоздями)

Листы черепицы на скате крепятся к сплошному настилу кровельными гвоздями, стойкими к коррозии. Эти гвозди с широкой шляпкой вбиваются таким образом, чтобы шляпка не углублялась в поверхность черепичного листа ни прямо, ни наискосок. Нижний край шляпки должен находиться точно на одной линии с поверхностью черепицы (см. верхнее изображение на рис. 12).

Необходимое число гвоздей зависит от угла наклона скатов, а также от коллекции SHINGLAS и формы нарезки черепицы. Рекомендуемое положение гвоздей для разных серий Шингласа показано на рис. 12.

Важно:  гибкая черепица серий ДЖАЗ и КАНТРИ монтируется с нахлестом, поэтому на стыке два соседних листа фиксируются одним гвоздем. Чтобы правильно определить место фиксации, следует ориентироваться на монтажную линию, которая присутствует на внешней поверхности черепицы этих серий (эта линия наносится в процессе изготовления кровельного материала).

Для крепления кровельных листов серии КОНТИНЕНТ подходят только длинные гвозди с широкой шляпкой (4,5 сантиметра длиной).

Монтаж стартовой полосы

Материал для стартовой полосы выбирается в зависимости от серии SHINGLAS. В одних коллекциях для этой цели используется коньково-карнизная черепица, а в других — стандартная рядовая.

Коньково-карнизная универсальная черепица не требует резки и укладывается клейкой стороной книзу поверх гидроизоляционного подкладочного материала с отступом от сгиба карнизной планки на 10-20 миллиметров. Чем длиннее скат крыши и больше угол его наклона, тем шире должен быть этот отступ.

Рис.13

Стартовая полоса для Шингласа с формой нарезки Аккорд, Бобровый Хвост, Соната или Трио изготавливается из обычных черепичных листов, от которых отрезаются лепестки. С нижней стороны вся поверхность полосы, за исключением клейкого слоя, покрывается слоем мастики, после чего приклеивается точно так же, как описано выше.

Под мягкую кровлю с нарезкой Континент и Драконий зуб стартовая полоса делается из гонтов рядовой черепицы без отрезания лепестков.

Укладка первого и следующих рядов Шингласа

Вести укладку листов мягкой кровли рекомендуется начиная с середины ската. Это упрощает выравнивание гонтов, особенно на длинных скатах. Первый ряд черепицы начинается от стартовой полосы с промежутком в 10-20 миллиметров между нею и нижним краем кровельных листов.

Укладка следующих рядов ведется снизу вверх по диагонали.

Особенности монтажа рядовой черепицы в зависимости от формы нарезки продемонстрированы на рис. 14 и 15.

Рис.14

Вестерн и Соната

Аккорд

Бобровый хвост

Рис.15

Трио

Драконий зуб

Континент

Второй ряд укладывается от середины ската со сдвигом в ту или иную сторону на ширину половины лепестка. Вести монтаж от центра ската можно в любую сторону — направо или налево.

Нижний край лепестков после фиксации второго ряда черепицы гвоздями должен совпасть с верхним краем вырезов в предыдущем ряду.

Точно так же, со сдвигом на пол-лепестка и выравниванием по вырезам предыдущего ряда, укладывается третий ряд гонтов и все последующие.

На рис. 16 показан вариант монтажа гибкой черепицы Shinglas от середины ската полосами, а на рис. 17 — в форме пирамиды.

Рис.16

Рис.17

При ливне или косом дожде возрастает опасность протечек влаги по краю крыши. Чтобы этого избежать, желательно проклеивать гонты Шингласа вдоль края кровли мастикой ФИКСЕР на ширину 100 миллиметров.

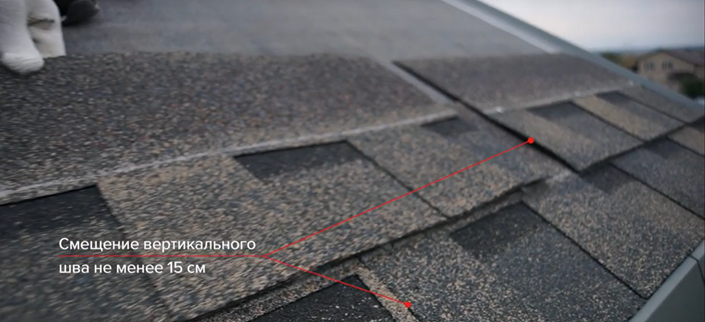

У фронтона углы гонтов, подходящих к торцевой планке, необходимо подрезать, как указано выше, на рис. 9. Это делается для организации правильного стока воды с кровли.

Гонты коллекций КАНТРИ, РАНЧО и ДЖАЗ укладываются не с равным смещением между рядами, а с произвольным сдвигом от 150 до 850 миллиметров. Сдвиг должен постоянно меняться, чтобы в результате на кровле получился абстрактный рисунок.

• Подготовка основания под кровлю
• Укладка гонтов гибкой черепицы SHINGLAS
• Обустройство ендовы, ребер, конька, купольных крыш, примыканий и проходок
• Рекомендации по уходу за кровлей

1. Главная
2. Мягкая кровля
3. ТЕХНОНИКОЛЬ SHINGLAS
4. Инструкция по монтажу
5. Укладка гонтов гибкой черепицы SHINGLAS

Транспортировка и хранение

Во-первых, упаковка с гонтами гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS имеет небольшой вес, поэтому легко переносится руками, не требует привлечения грузоподъемных механизмов и специальных приспособлений. Небольшими партиями их можно перевозить даже в личном автомобиле. Однако на этапе перевозки очень важно не испортить материал. Так, ни в коем случае нельзя ставить поддоны с материалами друг на друга — они могут деформировать гонты черепицы. Переносить упаковки с черепицей можно только ребром (как показано на рисунке).

Во время монтажа упаковки, как и отдельные гонты, не стоит складывать на перегибе конька.

Еще одна особенность — прежде чем вскрывать упаковку, её необходимо немного согнуть и встряхнуть. Это заметно облегчит извлечение слежавшихся гонтов.
Для минимизации цветового дисбаланса (образования цветовых пятен) кровельного покрытия гонты из 5-6 упаковок стоит перемешивать между собой.

Разметка

Непосредственно перед монтажом на подкладочный ковер наносится разметка. Она является общим ориентиром, по которому можно выравнивать листы гибкой черепицы по вертикали и горизонтали в процессе укладки. То есть гонты не укладываются четко по линиям этой разметки. Но она особенно хорошо выручает, если крыша имеет закругления или скаты.

Учитывая габариты любой кровли лучше всего разметку делать с помощью строительной шнурки.

Разметка наносится в виде сетки, в которой горизонтальные линии имеют шаг, равный пяти рядам черепицы (70-75 см), вертикальные — один метр, по размеру одного гонта гибкой черепицы.

Ассортимент

В ассортименте гибкой черепицы производства ТЕХНОНИКОЛЬ — девять форм нарезок: «континент», «атлантика», «вестерн», «дракой зуб» — формы многослойной черепицы, «аккорд», «соната», «брикс», «бобровый хвост», «трио» — формы однослойной черепицы.

Каждая из форм представлена в разнообразной цветовой гамме.

Например, форма нарезки «континент» представлена серией аналогичного названия с четырьмя оттенками: «Европа», «Америка», «Азия», «Африка». Наиболее большая коллекция цветов у нарезки «драконий зуб» — 18 оттенков в коллекциях «Джаз» и «Кантри».

Определиться с формой нарезки, коллекцией и оттенком, а также примерить ту или иную коллекцию на модели жилого дома можно на сайте ТЕХНОНИКОЛЬ SHINGLAS.

Монтаж

Рассмотрим монтаж гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS в подробностях, на примере двухслойной гибкой черепицы формы нарезки «драконий зуб».
На длинных скатах укладка гонтов черепицы ведется снизу вверх — от карнизного свеса до конька кровли, от центра нижнего края, чтобы было легче выставлять черепицу по горизонтали.

Процесс монтажа гибкой черепицы начинается с укладки стартовой полосы вдоль карнизного свеса. Она делается из специальной коньково-карнизной черепицы. Она не имеет «лепестков» какой-либо формы нарезки, состоит из трех частей и крепится на 12 кровельных гвоздей — шесть гвоздей вверху, шесть — внизу. В последующем они будут закрыты первым рядом черепицы.

Также стартовую полосу можно сделать самостоятельно — из гонта рядовой однослойной черепицы, аккуратно отрезав кровельным ножом у гонта «лепестки». В случае с нарезкой «драконий зуб» стартовую полосу делают из рядовой черепицы, без обрезки.

Стартовая полоса укладывается на подкладочный ковер с отступом от перегиба карнизного свеса на 1-2 см. При угле наклона кровли более 45 градусов отступ необходимо увеличить на пару сантиметров. При укладке первого ряда гибкой черепицы тыльная сторона материала хорошо промазывается битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР и дополнительно фиксируется кровельными гвоздями.

У всех гонтов гибкой черепицы на тыльной стороне есть специальные защитные полосы. При укладке многослойной черепицы в нарезке «драконий зуб» коллекций «Джаз», «Кантри» и «Ранчо», в отличие от всех остальных видов и коллекций, защитная пленка не снимается. Эта пленка нужна исключительно для транспортировки гонтов, чтобы они не слипались между собой.

При работе с другими формами и коллекциями пленка снимается, так как она защищает клеящий слой.

У процесса монтажа гонтов «драконий зуб» есть еще одна особенность — полосы укладываются со смещением вертикального шва не менее чем на 15 см таким образом, чтобы «лепестки» верхнего ряда полностью закрывали крепление нижележащего ряда.

Первый ряд укладывается от нижнего края стартовой полосы с отступом в 1-2 см, полностью прикрывая гвоздевое крепление стартовой полосы. Со стороны фронтона область крепления необходимо промазать мастикой ТЕХНОНИКОЛЬ ФИКСЕР — шириной примерно 10 см и толщиной не более 1 мм.

Напомним, что укладка гонтов ведется от центральной оси кровли, поэтому у фронтонного свеса длинных скатов гонт, возможно, придется отрезать на необходимую ширину. Но надо учесть, что она не должна быть меньше 20 см и крепится минимум двумя гвоздями.

Верхний угол крайнего гонта у фронтонной планки подрезается для обеспечения отбоя воды.

Общий момент для всех форм нарезки — в процессе укладки каждый последующий ряд полос укладывается со смещением на поллепестка.

Гонты гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS крепятся на оцинкованные кровельные гвозди с широкой шляпкой 30 мм, длиной 3,5 см. У каждой формы нарезки свое количество точек гвоздевого крепления.

Они прибиваются вдоль специальной линии, которая есть на каждом гонте, и нанесена в заводских условиях. Это очень удобно — ошибиться крайне трудно.
Отметим, что количество гвоздей на гонте также зависит от угла наклона кровли — если она меньше 45 градусов. Например, в нарезке «драконий зуб» на один гонт хватает пяти гвоздей, если угол больше — то восемь.

Кровельные гвозди должны входить ровно и шляпка не должна «утапливаться» в черепицу. При этом каждый гвоздь должен крепить сразу два гонта — по отмеченной линии верхний гонт и верхнюю часть нижнего гонта. Это напрямую влияет на устойчивость и надежность всей конструкции из гибкой черепицы. Важно! При крепеже трехслойной гибкой черепицы форм нарезки «континент» и «атлантика» надо использовать кровельные гвозди длиной 45 мм.

Общая схема размещения гвоздевых креплений и места нанесения мастики в зависимости от формы нарезки и угла наклона крыши представлена на схеме:

Для более комфортного и безопасного монтажа гибкой черепицы, а также хранения материалов и размещения инструмента, компания ТЕХНОНИКОЛЬ предлагает специальные кронштейны. Они могут регулироваться по углу наклона кровли на 40, 50 и 60 градусов, и не повреждают монтируемые материалы.

Основная часть кронштейна прибивается поверх уложенного слоя черепицы — верхняя часть к основе кровли. При укладке последующих полос она закрывается черепицей.

Далее в кроншейн укладывается деревянные доски — леса-подмости, по которым можно свободно передвигаться.

Демонтаж кронштейнов также не представляет сложности — гонт черпицы аккуратно отгибается, вытаскиваются крепления (шурупы или гвозди), после чего отогнутый гонт укладывается на место.

На правах рекламы

Девять форм нарезок и 74 цветовых решений – гибкая черепица ТЕХНОНИКОЛЬ SHINGLAS имеет уникальный ассортиментный ряд! Удивительные и разнообразные коллекции позволяют подобрать единственно верное решение кровли, придавая безупречный облик всему зданию.

Технология укладки гибкой черепицы довольно проста, но есть общие особенности монтажа, а также нюансы крепления у каждого вида формы нарезки, которые мы рассмотрим ниже.

Транспортировка и хранение

Во-первых, упаковка с гонтами гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS имеет небольшой вес, поэтому легко переносится руками, не требует привлечения грузоподъемных механизмов и специальных приспособлений. Небольшими партиями их можно перевозить даже в личном автомобиле. Однакона этапе перевозки очень важно не испортить материал. Так, ни в коем случае нельзя ставить поддоны с материалами друг на друга – они могут деформировать гонты черепицы.Переносить упаковки с черепицей можно только ребром (как показано на рисунке).

Во время монтажа упаковки, как и отдельные гонты,не стоит складывать на перегибе конька.



Еще одна особенность – прежде чем вскрывать упаковку,её необходимо немного согнуть и встряхнуть. Это заметно облегчит извлечение слежавшихся гонтов.

Для минимизации цветового дисбаланса (образования цветовых пятен) кровельного покрытия гонты из 5-6 упаковок стоит перемешивать между собой.



Разметка

Непосредственно перед монтажом на подкладочный ковер наносится разметка. Она является общим ориентиром, по которому можно выравнивать листы гибкой черепицы по вертикали и горизонтали в процессе укладки. То есть гонты не укладываются четко по линиям этой разметки. Но она особенно хорошо выручает, если крыша имеет закругления или скаты.

Учитывая габариты любой кровли лучше всего разметку делать с помощью строительной шнурки.

Разметка наносится в виде сетки, в которой горизонтальные линии имеют шаг, равный пяти рядам черепицы (70-75 см), вертикальные – один метр, по размеру одного гонта гибкой черепицы.

Ассортимент

В ассортименте гибкой черепицы производства ТЕХНОНИКОЛЬ – девять форм нарезок:«континент», «атлантика», «вестерн», «дракой зуб»- формы многослойной черепицы, «аккорд», «соната», «брикс», «бобровый хвост», «трио» — формы однослойной черепицы.

Каждая из форм представлена в разнообразной цветовой гамме.

Например, форма нарезки «континент» представлена сериейаналогичного названия с четырьмя оттенками: «Европа», «Америка», «Азия», «Африка». Наиболее большая коллекция цветов у нарезки «драконий зуб» — 18 оттенков в коллекциях «Джаз» и «Кантри».

Определиться с формой нарезки, коллекцией и оттенком, а также примерить ту или иную коллекцию на модели жилого дома можно на сайте ТЕХНОНИКОЛЬ SHINGLAS.

Монтаж

Рассмотрим монтаж гибкой черепицы ТЕХНОНИКОЛЬ SHINGLASв подробностях, на примере двухслойной гибкойчерепицы формы нарезки «драконий зуб».

На длинных скатах укладка гонтов черепицы ведется снизу вверх – от карнизного свеса до конька кровли, от центра нижнего края, чтобы было легче выставлять черепицу по горизонтали.

Процесс монтажа гибкой черепицы начинается с укладки стартовой полосы вдоль карнизного свеса. Она делается из специальной коньково-карнизной черепицы. Она не имеет «лепестков» какой-либо формы нарезки, состоит из трех частей и крепится на 12 кровельных гвоздей – шесть гвоздей вверху, шесть – внизу. В последующем они будут закрыты первым рядом черепицы.

Также стартовую полосу можно сделать самостоятельно — из гонта рядовой однослойной черепицы, аккуратно отрезав кровельным ножом у гонта «лепестки».В случае с нарезкой «драконий зуб» стартовую полосу делают из рядовой черепицы,без обрезки.



Стартовая полоса укладывается на подкладочный ковер с отступом от перегиба карнизного свеса на 1-2 см. При угле наклона кровли более 45 градусов отступ необходимо увеличить на пару сантиметров. При укладке первого ряда гибкой черепицы тыльная сторона материала хорошо промазывается битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР и дополнительно фиксируется кровельными гвоздями.



У всех гонтов гибкой черепицы на тыльной стороне есть специальные защитные полосы. При укладке многослойной черепицы в нарезке «драконий зуб» коллекций «Джаз», «Кантри» и «Ранчо», в отличие от всех остальных видов и коллекций, защитная пленка не снимается. Эта пленка нужна исключительно для транспортировки гонтов, чтобы они не слипались между собой.

При работе с другими формами и коллекциями пленка снимается, так как она защищает клеящий слой.

У процесса монтажа гонтов «драконий зуб» есть еще одна особенность – полосы укладываются со смещением вертикального шва не менее чем на 15 см таким образом, чтобы «лепестки» верхнего ряда полностью закрываликрепление нижележащего ряда.

Первый ряд укладывается от нижнего края стартовой полосы с отступом в 1-2 см, полностью прикрывая гвоздевое крепление стартовой полосы. Со стороны фронтона область крепления необходимо промазать мастикой ТЕХНОНИКОЛЬ ФИКСЕР – шириной примерно 10 см толщиной не более 1 мм.

Напомним, что укладка гонтов ведется от центральной оси кровли, поэтому у фронтонного свеса длинных скатов гонт, возможно, придется отрезать на необходимую ширину. Но надо учесть, что она не должна быть меньше 20 см и крепится минимум двумя гвоздями.

Верхний угол крайнего гонта у фронтонной планки подрезается для обеспечения отбоя воды.



Общий момент для всех форм нарезки — в процессе укладки каждый последующий ряд полос укладывается со смещением на поллепестка.



Гонты гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS крепятся на оцинкованные кровельные гвозди с широкой шляпкой 30 мм, длиной 3,5 см. У каждой формы нарезки свое количество точек гвоздевого крепления.

Они прибиваются вдоль специальной линии, которая есть на каждом гонте, и нанесена в заводских условиях. Это очень удобно – ошибиться крайне трудно.

Отметим, что количество гвоздей на гонте также зависит от угла наклона кровли – если она меньше 45 градусов. Например, в нарезке «драконий зуб» на один гонт хватает пяти гвоздей, если угол больше – то восемь.



Кровельные гвозди должны входить ровно и шляпка не должна «утапливаться» в черепицу.При этом каждый гвоздь должен крепить сразу два гонта – по отмеченной линии верхний гонт и верхнюю часть нижнего гонта. Это напрямую влияет на устойчивость и надежность всей конструкции из гибкой черепицы. Важно! При крепеже трехслойной гибкой черепицы форм нарезки «континент» и «атлантика»надо использовать кровельные гвозди длиной 45 мм.

Общая схема размещения гвоздевых креплений и места нанесения мастики в зависимости от формы нарезки и угла наклона крыши представлена на схеме:

Рис. Система перемещения по скатной кровле

Для более комфортного и безопасного монтажа гибкой черепицы, а также хранения материалов и размещения инструмента, компания ТЕХНОНИКОЛЬ предлагает специальные кронштейны. Они могут регулироваться по углу наклона кровли на 40, 50 и 60 градусов, и не повреждают монтируемые материалы.

Основная часть кронштейна прибивается поверх уложенного слоя черепицы – верхняя часть к основе кровли. При укладке последующих полос она закрывается черепицей.

Далее в кроншейн укладывается деревянные доски – леса-подмости, по которым можно свободно передвигаться.

Демонтаж кронштейнов также не представляет сложности – гонт черпицы аккуратно отгибается, вытаскиваются крепления (шурупы или гвозди), после чего отогнутый гонт укладывается на место.

Монтаж мягкой черепицы технониколь драконий зуб

Академия коттеджного
и малоэтажного строительства

Монтаж гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS – инструкция по монтажу

Девять форм нарезок и 74 цветовых решений – гибкая черепица ТЕХНОНИКОЛЬ SHINGLAS имеет уникальный ассортиментный ряд! Удивительные и разнообразные коллекции позволяют подобрать единственно верное решение кровли, придавая безупречный облик всему зданию.

Технология укладки гибкой черепицы довольно проста, но есть общие особенности монтажа, а также нюансы крепления у каждого вида формы нарезки, которые мы рассмотрим ниже.

Транспортировка и хранение

Во-первых, упаковка с гонтами гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS имеет небольшой вес, поэтому легко переносится руками, не требует привлечения грузоподъемных механизмов и специальных приспособлений. Небольшими партиями их можно перевозить даже в личном автомобиле. Однакона этапе перевозки очень важно не испортить материал. Так, ни в коем случае нельзя ставить поддоны с материалами друг на друга – они могут деформировать гонты черепицы.Переносить упаковки с черепицей можно только ребром (как показано на рисунке).

Во время монтажа упаковки, как и отдельные гонты,не стоит складывать на перегибе конька.

Еще одна особенность – прежде чем вскрывать упаковку,её необходимо немного согнуть и встряхнуть. Это заметно облегчит извлечение слежавшихся гонтов.

Для минимизации цветового дисбаланса (образования цветовых пятен) кровельного покрытия гонты из 5-6 упаковок стоит перемешивать между собой.

Разметка

Непосредственно перед монтажом на подкладочный ковер наносится разметка. Она является общим ориентиром, по которому можно выравнивать листы гибкой черепицы по вертикали и горизонтали в процессе укладки. То есть гонты не укладываются четко по линиям этой разметки. Но она особенно хорошо выручает, если крыша имеет закругления или скаты.

Учитывая габариты любой кровли лучше всего разметку делать с помощью строительной шнурки.

Разметка наносится в виде сетки, в которой горизонтальные линии имеют шаг, равный пяти рядам черепицы (70-75 см), вертикальные – один метр, по размеру одного гонта гибкой черепицы.

Ассортимент

В ассортименте гибкой черепицы производства ТЕХНОНИКОЛЬ – девять форм нарезок:«континент», «атлантика», «вестерн», «дракой зуб»- формы многослойной черепицы, «аккорд», «соната», «брикс», «бобровый хвост», «трио» — формы однослойной черепицы.

Каждая из форм представлена в разнообразной цветовой гамме.

Например, форма нарезки «континент» представлена сериейаналогичного названия с четырьмя оттенками: «Европа», «Америка», «Азия», «Африка». Наиболее большая коллекция цветов у нарезки «драконий зуб» — 18 оттенков в коллекциях «Джаз» и «Кантри».

Определиться с формой нарезки, коллекцией и оттенком, а также примерить ту или иную коллекцию на модели жилого дома можно на сайте ТЕХНОНИКОЛЬ SHINGLAS.

Монтаж

Рассмотрим монтаж гибкой черепицы ТЕХНОНИКОЛЬ SHINGLASв подробностях, на примере двухслойной гибкойчерепицы формы нарезки «драконий зуб».

На длинных скатах укладка гонтов черепицы ведется снизу вверх – от карнизного свеса до конька кровли, от центра нижнего края, чтобы было легче выставлять черепицу по горизонтали.

Процесс монтажа гибкой черепицы начинается с укладки стартовой полосы вдоль карнизного свеса. Она делается из специальной коньково-карнизной черепицы. Она не имеет «лепестков» какой-либо формы нарезки, состоит из трех частей и крепится на 12 кровельных гвоздей – шесть гвоздей вверху, шесть – внизу. В последующем они будут закрыты первым рядом черепицы.

Также стартовую полосу можно сделать самостоятельно — из гонта рядовой однослойной черепицы, аккуратно отрезав кровельным ножом у гонта «лепестки».В случае с нарезкой «драконий зуб» стартовую полосу делают из рядовой черепицы,без обрезки.

Стартовая полоса укладывается на подкладочный ковер с отступом от перегиба карнизного свеса на 1-2 см. При угле наклона кровли более 45 градусов отступ необходимо увеличить на пару сантиметров. При укладке первого ряда гибкой черепицы тыльная сторона материала хорошо промазывается битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР и дополнительно фиксируется кровельными гвоздями.

У всех гонтов гибкой черепицы на тыльной стороне есть специальные защитные полосы. При укладке многослойной черепицы в нарезке «драконий зуб» коллекций «Джаз», «Кантри» и «Ранчо», в отличие от всех остальных видов и коллекций, защитная пленка не снимается. Эта пленка нужна исключительно для транспортировки гонтов, чтобы они не слипались между собой.

При работе с другими формами и коллекциями пленка снимается, так как она защищает клеящий слой.

У процесса монтажа гонтов «драконий зуб» есть еще одна особенность – полосы укладываются со смещением вертикального шва не менее чем на 15 см таким образом, чтобы «лепестки» верхнего ряда полностью закрываликрепление нижележащего ряда.

Первый ряд укладывается от нижнего края стартовой полосы с отступом в 1-2 см, полностью прикрывая гвоздевое крепление стартовой полосы. Со стороны фронтона область крепления необходимо промазать мастикой ТЕХНОНИКОЛЬ ФИКСЕР – шириной примерно 10 см толщиной не более 1 мм.

Напомним, что укладка гонтов ведется от центральной оси кровли, поэтому у фронтонного свеса длинных скатов гонт, возможно, придется отрезать на необходимую ширину. Но надо учесть, что она не должна быть меньше 20 см и крепится минимум двумя гвоздями.

Верхний угол крайнего гонта у фронтонной планки подрезается для обеспечения отбоя воды.

Общий момент для всех форм нарезки — в процессе укладки каждый последующий ряд полос укладывается со смещением на поллепестка.

Гонты гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS крепятся на оцинкованные кровельные гвозди с широкой шляпкой 30 мм, длиной 3,5 см. У каждой формы нарезки свое количество точек гвоздевого крепления.

Они прибиваются вдоль специальной линии, которая есть на каждом гонте, и нанесена в заводских условиях. Это очень удобно – ошибиться крайне трудно.

Отметим, что количество гвоздей на гонте также зависит от угла наклона кровли – если она меньше 45 градусов. Например, в нарезке «драконий зуб» на один гонт хватает пяти гвоздей, если угол больше – то восемь.

Кровельные гвозди должны входить ровно и шляпка не должна «утапливаться» в черепицу.При этом каждый гвоздь должен крепить сразу два гонта – по отмеченной линии верхний гонт и верхнюю часть нижнего гонта. Это напрямую влияет на устойчивость и надежность всей конструкции из гибкой черепицы. Важно! При крепеже трехслойной гибкой черепицы форм нарезки «континент» и «атлантика»надо использовать кровельные гвозди длиной 45 мм.

Общая схема размещения гвоздевых креплений и места нанесения мастики в зависимости от формы нарезки и угла наклона крыши представлена на схеме:

Рис. Система перемещения по скатной кровле

Для более комфортного и безопасного монтажа гибкой черепицы, а также хранения материалов и размещения инструмента, компания ТЕХНОНИКОЛЬ предлагает специальные кронштейны. Они могут регулироваться по углу наклона кровли на 40, 50 и 60 градусов, и не повреждают монтируемые материалы.

Основная часть кронштейна прибивается поверх уложенного слоя черепицы – верхняя часть к основе кровли. При укладке последующих полос она закрывается черепицей.

Далее в кроншейн укладывается деревянные доски – леса-подмости, по которым можно свободно передвигаться.

Демонтаж кронштейнов также не представляет сложности – гонт черпицы аккуратно отгибается, вытаскиваются крепления (шурупы или гвозди), после чего отогнутый гонт укладывается на место.
