Обувницы  применяются в корпусной мебели для прихожей. Их довольно низкая цена, простота установки  и удобство использования способствуют популярности этого механизма в производстве серийной и на заказ мебели как удобного способа хранения обуви. Лепестковые обувницы выпускаются с одной, двумя и тремя полками («лепестками»). Каркас механизма для установки в корпусную мебель пластмассовый, ширина обувницы определяется производителем мебели. Фасад крепиться к механизму обувницы. Сами лепестки и дно обувницы делается из ДСП толщиной 10 мм.

При создании высоких обувниц (когда в одном модуле четыре или больше откидных ярусов) рекомендовано дополнительное крепление модуля к стене. Это связано с тем, что модули получаются высокие и узкие, а при открывании обувницы центр тяжести модуля еще смещается вперед, появляется риск опрокинуть модуль.

Схема присадки лепестковых обувниц к корпусу

Представлены схемы присадки к корпусу для всех трех видов лепестковых обувниц (1,2,3 полки)

Очень часто планировка квартиры не позволяет установить в прихожей полноценный шкаф для обуви. Как правило, коридоры очень узкие и нет возможности устанавливать широкие комоды.

На мебельном рынке представлен огромный выбор различных готовых обувниц и комодов для обуви, но не всегда они подходят по размерам, цвету и дизайну.

Хорошей альтернативой системы хранения в данном случае  является обувница со встроенными галошницами.

Различают одно-, двух- и трехсекционную системы. В зависимости от количества секций меняется количество обуви, которое поместится в готовое изделие. Также может меняться и глубина обувницы.

Сегодня мы предлагаем вам рассмотреть процесс изготовления и сборки двухсекционной обувницы, габариты которой: 1100*700*250 (Ш*В*Г). И по данному материалу Вы вполне можете изготовить такую обувницу своими руками в домашних условиях.

Необходимые материалы

В качестве материала для изготовления обувницы могут выступать:

• Плита МДФ,
• Плита ДСП,
• Фанера,
• Дерево.

Что касается фанеры, то это, безусловно, один из самых прочных материалов для изготовления мебели. Однако он требует дополнительной обработки и покраски.

МДФ также отличается высокой прочностью. Его плотная структура облегчает процесс сверления и сборки изделия. Но, зачастую, если делать обувницу полностью из МДФ, изделие получается достаточно тяжелое и дорогое. Поэтому из МДФ обычно делаются только фасады, а весь корпус собирается из ДСП.

При заказе распила и ламинирования МДФ вы можете дополнительно выбрать фрезеровку на плите, то есть с помощью специального фрезерного оборудования на детали будет нанесен рельефный рисунок. Он добавит особый стиль вашей обувнице.

В данном материале мы рассмотрим изготовление галошницы из плиты ДСП толщиной 16 мм – для каркаса, и 10 мм — для внутренних перегородок галошниц. Этот материал является одним из самых бюджетных на рынке.

Благодаря тому, что плиты ДСП имеют широкий цветовой ряд, вы можете выбрать наиболее понравившийся цвет либо подобрать декор, максимально подходящий к остальной мебели в вашем доме.

Наш дизайн предполагает использование двух цветов: венге темного (для крыши, боковин, внутренней стоевой и днища) и венге светлого цвета (для фасадов).

Безусловно, намного проще заказать деталировку в специализированном магазине или цехе, так как при самостоятельном распиле деталей не избежать сколов. Вам необходимо просто обратиться в мебельный цех с деталировкой, там же вам их облицут кромкой.

Кромкование деталей

В домашних условиях возможно облицовывание только бумажной кромкой, ведь для пластиковой нужен специальный станок и клей, который, нагреваясь до высоких температур, обеспечивает хорошее сцепление кромки с деталью.

Рекомендуется облицовывать видимые детали толстой кромкой ПВХ, то есть толщиной 2 мм. Видимые детали, в нашем случае, это:

• Крыша,
• Дно,
• Фасады,
• Боковины.

Все внутренние детали, перегородки в галошницах можно обклеить так же ПВХ кромкой, но толщиной 0,5 мм. Вам будет необходимо передать мастерам мебельного цеха деталировку, на которой также указано как облицовывать детали.

Деталировка

Детали обувного шкафа

Детали ДСП 16 мм, цвет: венге темный:

• 1100*250 – крыша/дно, 2 шт
• 668*250 – боковины и внутренняя стоевая, 3 шт
• 526*250 – внутренние горизонтальные полки, 2 шт

Детали ДСП 16 мм, цвет: венге светлый:

• 311*518 – фасады, 4 шт

Детали ДСП 10 мм, цвет: венге светлый:

• 510*140 – внутренние перегородки для галошницы – 4 шт
• 510*135 — внутренние перегородки для галошницы – 4 шт
• 510*85 — внутренние перегородки для галошницы – 4 шт

Деталь ДВП 3 мм, цвет: белый:

• 696*1096 – задняя стенка – 1 шт.

Комплектующие для обувницы

• Галошницы – 4 комплекта. Это пластмассовые сендвичи для боковин, в каждом комплекте по две шт, размером: 192*287*85*16;
• Ручки – 4 шт;
• Подпятники – 6 шт.;
• Саморезы;
• Конфирматы
• Двусторонний скотч (для монтажа фасадов).

Необходимый инструмент

• Шуруповерт;
• Отвертка, рулетка, угольник;
• Бита под конфирматы;
• Бита под саморезы;
• Сверло под конфирматы;
• Шило.

Сборка обувницы

Первым делом собираем каркас обувницы, четыре основных детали — две боковины, крыша и дно. Саму коробку можно собрать на:

• Конфирматы — тут будет видно заглушки от них,
• Минификсы — более подробно процесс установки эксцентриковой стяжки описан в статье Установка мебельного эксцентрика,
• Мебельные металлические уголки.

Тут решать вам, что для вас будет проще всего. Я бы все-таки рекомендовал минификсы.

После того, как соберем коробку, можно установить внутренние детали.

К боковинам и дну их проще всего прикрутить на конфирматы, а к крыше и между собой в центре — на металлические уголки.

Завершающей работой по каркасу будет установка задней стенки ДВП. В принципе ничего сложного здесь у вас возникнуть не должно.

Следует помнить, что при монтаже задней стенки ДВП у вас всегда должен быть идеальный квадрат/прямоугольник с ровными диагоналями

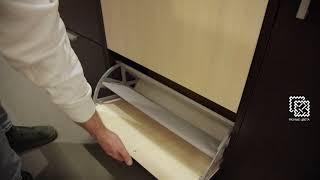

Установка калошницы

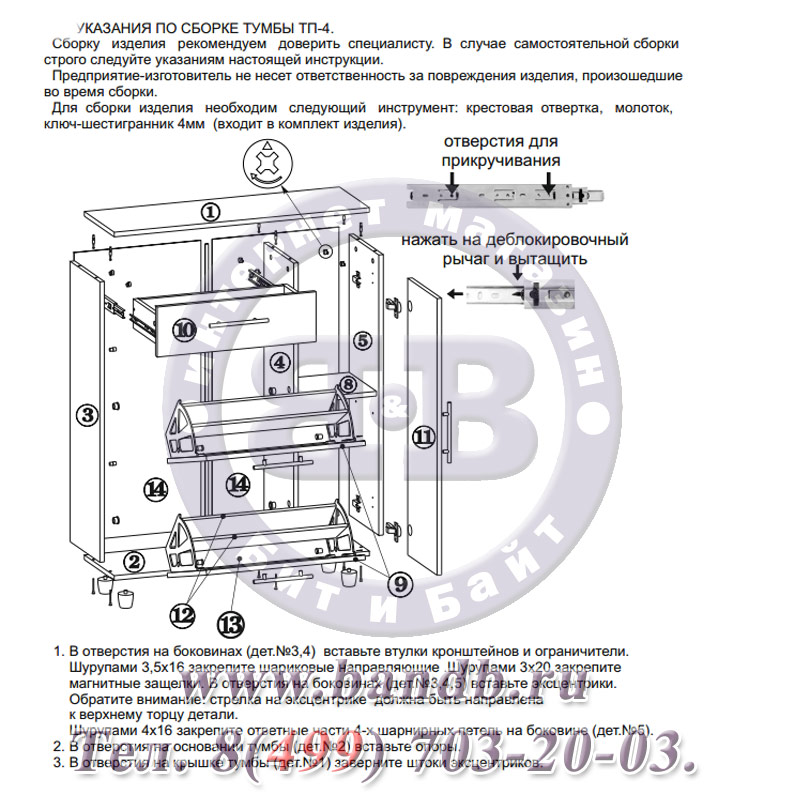

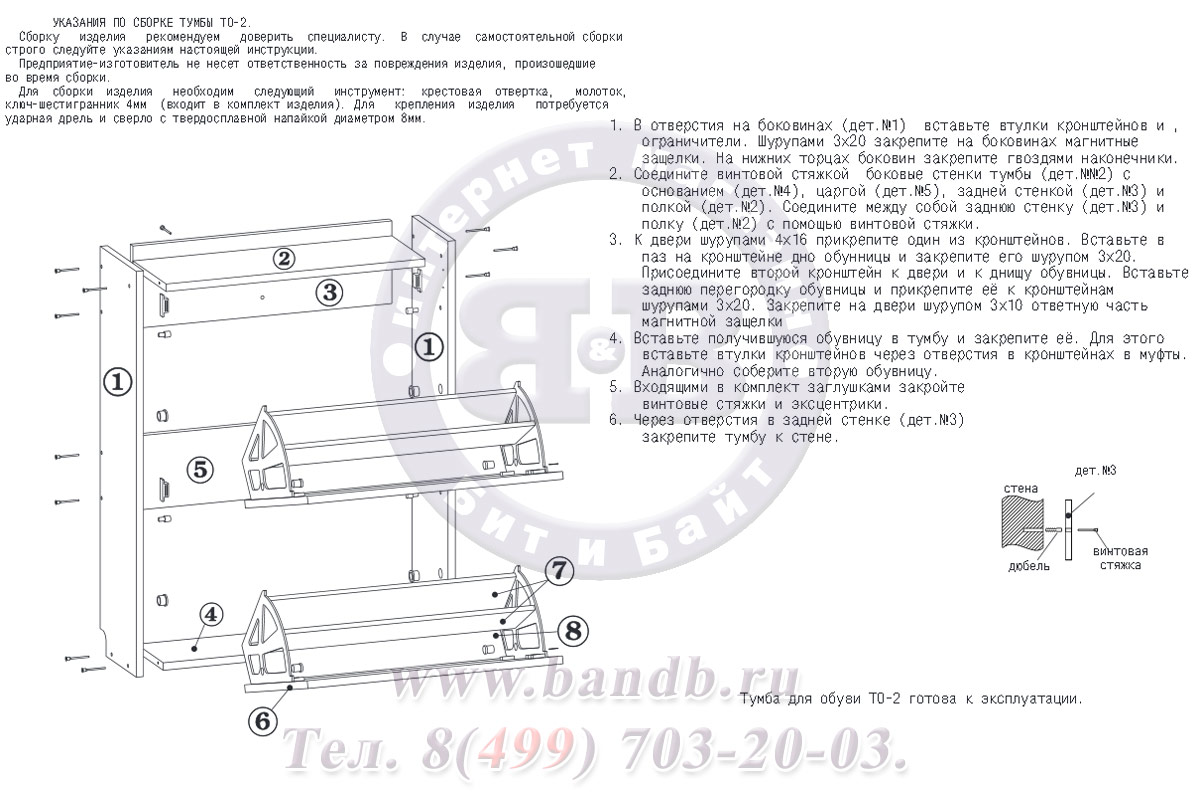

Теперь нам нужно будет установить механизмы для обувницы. Крепятся они на боковины. Ниже представлены монтажные размеры и чертежи крепления этих механизмов:

Для того, чтобы было проще разобраться с монтажными размерами и легче установить механизм открывания для нашей обувницы, можете воспользоваться нижеприведенными чертежами.

На боковинах нужно разметить места крепления для оси вращения и штифта упора и можно сразу прикручивать панели к боковинам.

У нашей галошницы стандартный размер: 192*287*85*16. В начале сделайте разметку для будущего крепления пластиковой части по вышеприведенному чертежу и схеме установки (для каждой галошницы в комплекте всегда идет чертеж и монтажная схема ее установки, по которой, собственно, и нужно проводить монтаж).

В первую очередь, галошницу нужно прикрутить к боковинам ДСП с помощью саморезов. При этом обращайте внимание на то, что галошница должна свободно наклоняться и возвращаться в исходное положение.

Теперь необходимо соединить детали из ДСП (самой галошницы), толщина которых составляет 10 мм, и пластиковые детали галошницы.

Делайте это поэтапно. То есть, сначала вы вставляете детали в специальные пазы и прикручиваете их на саморезы к левой боковине, затем — к внутренней вертикальной перегородке. После этого повторите эти действия с обратной стороной перегородки и правой боковиной.

На следующем этапе нам останется установить фасады, ручки и подпятники.

Для более точной установки фасадов можно воспользоваться двусторонним скотчем. Т.е. фасады здесь можно установить так же, как и на обычный выдвижной ящик.

Клеим двусторонний скотч на галошницу, примеряем фасад, прижимаем и прикручиваем.

Обратите внимание: у нас в деталировке размеры фасадов для распила и кромкования указаны уже с необходимыми отступами и зазорами в 2 мм с каждой стороны. Так же, исходя из монтажного чертежа галошницы, зазор фасада снизу должен составлять не менее 7 мм!!!

Т.е., по шагам, у нас:

1. проем для фасада по высоте составляет 326 мм.,
2. высота фасада в деталировке 311 мм.,
3. когда мы поклеим кромку на фасад, у нас с каждой стороны добавится по 2 мм —  будет уже 315 мм,
4. так же по 2 мм нужно будет на зазор,
5. итого получается в проеме высотой 326 мм будет стоять фасад высотой 315 мм (по 2 мм на зазор сверху и снизу, плюс дополнительный зазор в 7 мм в нижней части).

Далее размечаем отверстия под ручки и прикручиваем их.

В самом конце нам останется прикрутить подпятники и на этом сборку можно считать завершенной.

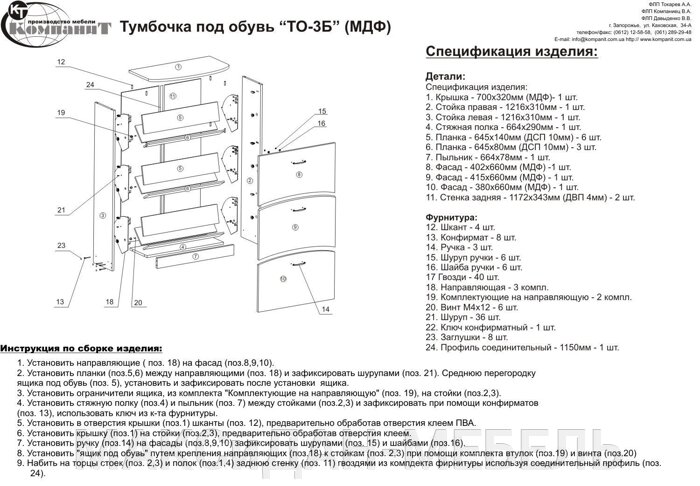

Чертеж обувницы

Теперь вся обувь в вашем коридоре будет на своих местах, при этом откидной механизм не будет препятствовать свободному передвижению по прихожей.

Если вам не подходят габариты этой обувницы, вы можете пропорционально уменьшить или увеличить все размеры деталей, предварительно просчитав, сколько места необходимо для того, чтобы поместилась вся обувь.

Удачи всем домашним мастерам!
