Чтобы сэкономить на сборке шкафа-купе, не обращаясь к специалистам, можно сделать это самостоятельно. В комплект мебели, кроме всех деталей, должна быть инструкция как собрать 3-х дверный шкаф-купе, которая поможет собрать шкаф правильно и быстро.

Необходимые инструменты

Практически в каждой модели шкафа в комплекте идут необходимые болты, гвозди и шайбы, но вот инструменты необходимо подготовить самостоятельно. Чтобы собрать шкаф-купе, вам потребуются следующие инструменты:

• Отвертка крестовая.
• Бита PZ2.
• Отвертка прямая.
• Шуруповерт или дрель.
• 4 мм сверло по металлу.
• Молоток.
• Уровень.
• Плоскогубцы.
• Канцелярский нож.
• Шестигранный ключ.

А также могут потребоваться дополнительные детали для сборки 3-х дверного шкафа-купе. Например, если полы неровные, необходимо заранее подготовить подложки. В зависимости от модели может потребоваться конфирматное и 6 мм сверла.

Основы сборки

Существуют стандартные правила сборке шкафа-купе:

1. Не стоит распаковывать все детали сразу, иначе можно запутаться и на поиск необходимой детали уйдет много времени.
2. Необходимо внимательно изучить инструкцию, как собрать 3-х дверный шкаф-купе, прежде чем приступать к сборке.
3. Убедитесь, что все комплектующие на месте и подходят по размерам и цветовой гамме.
4. Сборка производится поэтапно, начиная с днища шкафа.
5. Зеркала и стекла устанавливаются в самую последнюю очередь.
6. Пространство для шкафа должно быть выбрано точно по размеру и не иметь проемов или других препятствий при его установки.

Пример сборки на примере шкафа-купе «Бася»:

Этапы сборки

В первую очередь собирается каркас. Необходимо соединить элементы каркаса. Для этого необходимо вставить чопики в подготовленные отверстия и в них вкрутить конфирматы, с помощью которых закрепляется каркас. Соединять детали шкафа удобнее в лежачем виде. Начинать стоит с нижней полки, так сказать, дна шкафа.

После того, как каркас готов, приступаем к размещению перегородок трехдверного шкафа. Определиться, где в перегородках верх, а где низ очень просто, так как в нижней части перегородки предусмотрены отверстия для шкантов. На нижней полке (дне шкафа) также предусмотрены несквозные отверстия, в которые и вставляются шканты, и только потом устанавливаем на них перегородки. Стоит заметить, что изначально не стоит закреплять конфирматы до конца, необходимо оставить свободный ход.

Чтобы предать конструкции жесткости и защитить ее от расшатывания, необходимо установить заднюю стенку шкафа. Стенку необходимо укреплять ламинированной стороной наружу. Крепится стенка небольшими гвоздиками, которые вбиваются по всему периметру шкафа.

Для каждой полки подготовлены специальные отверстия, в которые необходимо установить уголки или другие крепления, предусмотренные в комплекте и именно на них и нужно установить у полки. Крепление полок производится с помощью уголков или на конфирматы.

После этого можно устанавливать шкаф. Тут важно выровнять конструкцию и только после этого необходимо закрутить все крепления до конца. Чтобы при эксплуатации шкафа двери свободно открывались и не заедали, необходимо выровнять его при помощи уровня. После этого необходимо установить направляющие рельсы для дверей шкафа. С помощью шуруповерта делаются отверстия для креплений по всему периметру рельсов. Отверстия должны иметь фаску для завинчивания шурупов заподлицо и на каждую планку понадобиться сделать по 4 отверстия. Первую необходимо закрепить нижнюю рельсу.

Для верхнего рельса необходимо делать отверстия в шахматном порядке в обоих планках. Для крепления планок в комплект шкафа-купе входят шурупы. Расстояние от переднего торца верхней крышки до начала кромки рельса должно быть не менее 3 мм.

Следующим этапом является установка штанг и фурнитур внутри шкафа. В первую очередь размечаем места крепления для держателей, просверливаем отверстия и закручиваем саморезы. Важно правильно установить крепления для штанг, чтобы они были ровными. Правильно установлены крепления или нет, можно проверить с помощью уровня.

Заключительным этапом является установка дверей. Устанавливать двери необходимо начинать сверху, для чего в верхние рельсы вставляем двери, а потом концевые ролики размещаются в желобе нижнего рельса. Таким образом, по порядку вставляются все 3 двери, главное, не перепутать лицевую и внутреннюю стороны.

Шкафы-купе пользуются большой популярностью благодаря своей конструкции и эффектному внешнему виду. Монтаж довольно трудоемкий и требует определенных навыков. Существует много частных случаев, не подпадающих под стандарты, поэтому я расскажу о том, как собрать классический корпусной шкаф-купе с комбинированной системой раздвижных дверей. Если у вас необычная модель, следуйте рекомендациям завода-изготовителя.

Сборка корпусного шкафа-купе выполняется в следующем порядке:

1. Распаковываем и сортируем детали.
2. Устанавливаем основание.
3. Поверх него собираем каркас.
4. Одновременно монтируем внутренние перегородки.
5. Крепим к ним не съёмные полки.
6. Фиксируем заднюю стенку.
7. Ставим съёмные полки.
8. Устанавливаем направляющие для дверей.
9. Монтируем штанги и фурнитуру (пантографы, корзины, брючницы, галстучницы и т.п.);
10. Устанавливаем и регулируем раздвижные двери.

Во избежание путаницы и лишних трудозатрат рекомендую выполнять монтаж в указанной последовательности. Но перед началом сборки прочитайте руководство от производителя.

Что делать если нет инструкции?

В серийных изделиях, которые приобретаются, например, через розничную сеть магазинов, обязательно присутствует инструкция по сборке. Если же шкаф сделан на заказ, то бумажная документация обычно не прилагается, и придется обходиться собственными силами, либо прибегнуть к услугам профессиональных сборщиков мебели.

Для сборки обычного шкафа-купе нужны следующие инструменты:

• шуруповёрт, аккумуляторная или простая крестовая отвёртка PH2;
• молоток (используется для забивания гвоздей в заднюю стенку);
• шестигранник 5 мм под конфирмат или аналогичная насадка на шуруповерт;
• угловая линейка (чтобы детали были перпендикулярны);
• рулетка для проверки диагоналей;
• строительный уровень.

В комплекте к серийной модели идет набор соответствующей фурнитуры, а детали уже просверлены в нужных местах – остается лишь собрать. Заказные шкафы, особенно изготовленные «гаражниками», зачастую приходят без сверловки, что значительно усложняет процесс. В этом случае, прежде чем приступать к сборке, нужно разметить и засверлить детали, предварительно подготовив крепёж, который будет использоваться.

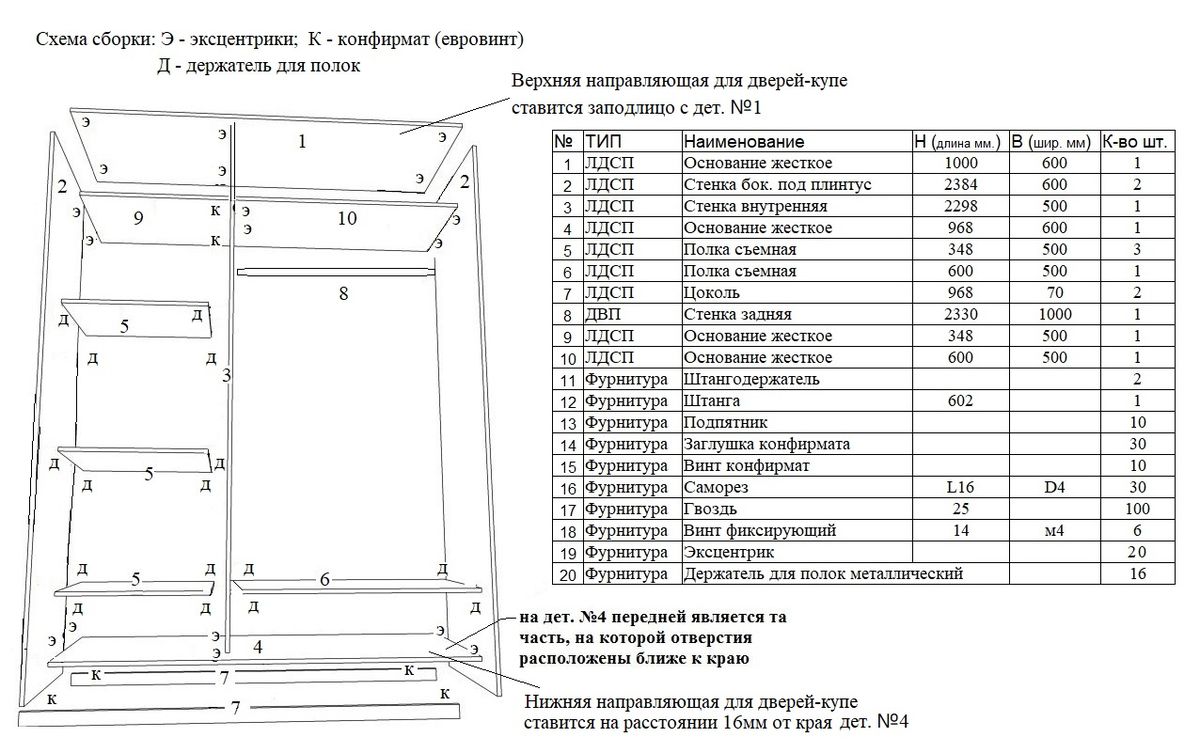

Мы покажем процесс сборки на примере простого двухстворчатого шкафа-купе без задней стенки в детскую комнату.

Сортировка деталей

Для того чтобы упорядочить процесс сборки, на начальном этапе желательно рассортировать детали в соответствии с инструкцией. Отдельно разложите составляющие каркаса шкафа: днище, крышу и боковые стенки. Во вторую стопку уложите внутренние перегородки, а полки оставьте в стороне.

Иногда, для облегчения процесса сборки, особенно если шкаф слишком высокий или длинный, проектировщики разбивают его на несколько отдельных модулей, например, корпус и антресоль, или несколько секций, которые впоследствии скручиваются между собой. В этом случае сортируйте детали помодульно, опять-таки в соответствии с инструкцией.

Сборка основания

Начинают процесс монтажа с днища шкафа. В подавляющем большинстве случаев шкафы-купе устанавливаются на регулируемые опоры, чтобы при необходимости имелась возможность откорректировать неровности пола. Как правило, используют пластиковые ножки, которые затем закрывают цоколем.

Если сверловка на деталях отсутствует (в частности метки под опоры), то с внешней стороны днище шкафа сделайте разметку под установку ножек и цоколя. Опоры прикрутите к поверхности дна с помощью шурупов 3,5*15. Затем закрепите цоколь – либо с помощью пластиковых клипс, идущих в комплекте с опорами, либо прикрутите к днищу монтажными уголками. В первом случае плинтус получается съемным, во втором – жестко закрепленным.

Сборка каркаса

Прежде чем приступать к сборке каркаса, отрегулируйте днище шкафа с помощью строительного уровня. Если высота потолков впоследствии позволяет поднять шкаф, корпус собирайте на полу, лёжа. При маленьком зазоре между шкафом и потолком придется делать это в вертикальном положении, что менее удобно.

Примерно можно ориентироваться на следующий показатель – если высота потолков больше диагонали боковины шкафа, то корпус можно собирать на полу. При этом дополнительно следует учитывать высоту опор.

Монтаж боковых стенок и верхней крышки

Боковины к дну и крыше прикрепите с помощью конфирматов или эксцентриковых стяжек, в зависимости от сделанных сверлений. В случае, когда крепежные отверстия отсутствуют, допустимо собирать корпус на монтажные уголки – это позволяет обойтись без дополнительной разметки и сверления.

Установка внутренних перегородок

После сборки внешнего корпуса приступайте к монтажу внутренних перегородок. Разместите их в предварительно намеченных местах и зафиксируйте с помощью конфирматов, эксцентриков, монтажных уголков или деревянных шкантов (чёпиков). Затем плотно затяните крепеж внешнего корпуса, после чего, в принципе, частично собранный шкаф уже можно ставить в вертикальное положение.

В некоторых моделях сборка перегородок и каркаса происходит одновременно.

Крепление полок

Существует два вида полок – съемные и жестко закрепленные. В первом случае полка устанавливается на полкодержатели, а её ширина должна быть на пару миллиметров меньше внутреннего габарита секции. При втором варианте ширина соответствует размеру секции, а сама полка жестко закрепляется с помощью конфирматов, эксцентриков или уголков.

В каждой секции шкафа желательно предусмотреть хотя бы по одной зафиксированной полке, чтобы придать конструкции дополнительную жесткость. Монтировать их нужно одновременно с внутренними перегородками или сразу после них.

Крепление задней части

Заднюю стенку шкафов обычно изготавливают из ЛДВП толщиной 3-4 мм. Крепится она с помощью мебельных гвоздей, специальных фирменных приспособлений либо шурупов 4*16 и подкладочных уголков или шайб соответствующего диаметра. Второй и третий варианты предпочтительнее, поскольку накрепко фиксируют заднюю стенку, в отличие от мебельных гвоздей. Длина шага между креплениями 150-180 мм.

Прикручивайте ЛДВП по всему периметру внешнего корпуса шкафа, к внутренним перегородкам и жестко зафиксированным полкам. Закрепить заднюю стенку можно и на более раннем этапе, сразу после установки внутренних перегородок, пока корпус еще лежит на полу. Лицевая декоративная сторона должна смотреть внутрь.

Установка направляющих

Размер полозьев (или рельс) должен соответствовать внутренней ширине шкафа. Фиксируются они шурупами 3,5*15 с потайной головкой. Длина шага 300мм.

Верхняя направляющая устанавливается заподлицо с крышей. Предварительно сверлом в ней проделывают отверстия для шурупов, если их не просверлили на заводе.

Монтаж нижней направляющей несколько сложнее, поскольку она устанавливается не заподлицо, а на расстоянии примерно 20 мм от края днища. Для того чтобы определить точное положение нижней направляющей, возьмите одну из дверей и заведите её в верхнюю рельсу. Затем приподнимите колесики и заведите дверь в нижнюю направляющую. После этого с помощью уровня выставите дверь строго вертикально, сдвигая при необходимости нижнюю направляющую в ту или иную сторону.

Перед этим этапом шкаф уже должен быть выставлен по уровню.

Прежде чем прикручивать нижнюю направляющую, установите фиксаторы (стопоры).

Монтаж штанги и фурнитуры

На предпоследнем этапе собранный корпус шкафа оснащается дополнительной фурнитурой и аксессуарами. В зависимости от конструкции это могут быть:

• штанги;
• пантографы;
• тромбоны;
• корзины;
• брючницы;
• галстучницы и т.п.

Штанги, на которые будет вешаться одежда, обычно размещают по центру боковых стенок или внутренних перегородок, на расстоянии 120—150мм от нижней плоскости крыши шкафа или верхней полки. Крепления, в которые вставляется штанга, прикручиваются шурупами 3,5*15мм. При этом ее размер должен быть на несколько миллиметров меньше внутреннего габарита секции (в зависимости от толщины самого крепления).

Прочая фурнитура и аксессуары монтируются в соответствии с инструкциями, идущими в комплекте к ним.

Установка и регулировка дверей

Сначала установите внутреннюю дверь. Для этого заведите верхний край двери в заднюю канавку верхней рельсы, выжмите колесики и вставьте нижний край двери в заднюю канавку нижней направляющей. Таким же способом установите наружную дверь, но уже в передние канавки обеих направляющих. То же самое сделайте для всех остальных створок, если шкаф большой.

Для обеспечения полного прилегания к боковым стенкам, нижние колеса оснащены регулировочным винтом.

Если требуется опустить угол двери, регулировочный винт соответствующего колеса подкрутите против часовой стрелки, если поднять – по часовой. Для этой цели используйте шестигранник 4 мм.

После завершения процедуры, когда доступ к регулировочным винтам больше не требуется, на вертикальный торец наклейте буферную ленту. Она амортизирует удары двери о боковину шкафа и служит дополнительной защитой от пыли.

В последнюю очередь с профиля дверей удалите защитную пленку. На этом процесс сборки закончен и шкаф-купе готов к эксплуатации.
