Руководство по эксплуатации

— (Модели С ручным управлением
кондиционером

этой позиции поток воздуха направ­
лен на лобовое стекло и использу­
ется в случае запотевания лобового

3. Переключатель регулировки забора
воздуха (вентиляция/рециркуляция)

(3) позволяет осуществлять забор
воздуха либо снаружи автомобиля,
либо из салона.
Примечание: если в течение дли­
тельного периода времени работа­
ет режим рециркуляция, то стекла
могут запотеть.
4. Управление силой потока воздуха
осуществляется переключателем (6).

5. Регулятор температуры

для задания значения температуры

воздуха нагрева или охлаждения в са­
лоне автомобиля в пределах от 18° до
32°С.

(Модели с автоматическим управле—
нием кондиционером и отопителем)
На информационном табло появляет­
ся индикация «МАХ COLD», если уста­
новлен режим максимального охлаж­
дения. И «МАХ НОТ» — режим макси­

мального отопления.
6. (Модели с автоматическим управ­

лением кондиционером и отопите­
лем) Выключатель «AUTO» (5) предна­

значен для автоматического управле­
ния работой кондиционером и отопи­
телем. В режиме «AUTO» автоматиче­
ски регулируются сила потока и на­

правление воздушного потока. При
работе в данном режиме возможно

задавать температуру поступающего

нер/отопитель будет работать в ре­

жиме «AUTO». Если нажать на любой

другой выключатель, то работа в ре­

жиме «AUTO» прекратится.
7. (Модели с автоматическим управ­

лением кондиционером и отопите­

лем) При запотевании лобового стек­
ла необходимо нажать на выключа­

тель обдува лобового стекла (8). От­
ключается обдув лобового стекла по­
вторным нажатием на выключатель.

При включении обдува на выключате­

ле загорается индикатор.

8. (Модели с автоматическим управ­

лением кондиционером и отопителем)

При нажатии выключателя (3) на ин­
формационном табло показывается

индикация температуры окружающего
воздуха (OUTSIDE TEMP). При нажатии
на выключатель (3) еще раз индикация
вернется в исходное положение.

Обогреватель

заднего стекла/стекла
задней двери

при запотевании заднего стекла/стекла
задней двери необходимо нажать на

Модели с автоматическим управлением кондиционером и отопителем.

Модели с ручным управлением кондиционером и отопителем.

Панель управления кондиционером и отопителем. 1 — выключатель кон­

диционера «fiilC», 2 — переключатель направления потока воздуха, 3 — пе­

реключатель регулировки забора воздуха (вентиляция/рециркуляция),

4 — выключатель кондиционера и отопителя «OFF», б — выключатель авто­

матического режима работы кондиционера «AUTO», б — переключатель ско­
рости вращения вентилятора отопителя, 7 — регулятор температуры, 8 — вы­
ключатель обдува лобового стекла, 9 — выключатель режима индикации

температуры окружающего воздуха, 10 — информационное табло.

выключатель обогревателя заднего
стекла/стекла задней двери, располо­
женный как показано на рисунке.

нием кондиционером и отопителем.

Модели с ручным управлением
кондиционером и отопителем.

при этом ключ в замке зажигания

должен быть установлен в положение

«ОЫ». Работа обогревателя сопровож­

дается горением индикатора на вы­

ключателе. Обогреватель работает в

течение 15 минут и автоматически от­

ключается. Принудительно обогрева­
тель отключается повторным нажати­
ем на выключатель.
Внимание:

— Длительная работа обогревате­

ля может привести к разрядке ак­

кумуляторной батареи и к выходу
из строя самого обогревателя.
—

При очистке заднего стек­

будьте аккуратны, чтобы не по­
вредить нити обогревателя.
—

Обогреватель

ла/стекла задней двери не предна­
значен для удаления снега или льда

Магнитола — основные
моменты эксплуатации

Качество приема радиосигнала может
существенно изменяться во время

движения автомобиля из-за особенно­

стей рельефа местности, погодных
условий и близости источников элек­
тромагнитного излучения.

Подробности об определенных кнопках, регуляторах и функциях описаны в алфавитном порядке в следующем списке.

1 2 3 4 5 6 (кнопки предварительной установки)

Эти кнопки используются для предварительной установки и настройки радиостанций.

Для предварительной установки радиостанции на определенную кнопку: Настройте приемник на желаемую радиостанцию. (См. описание кнопки «SEEK/TRACK» или «TUNE».) Нажмите и держите кнопку до появления звукового сигнала—это будет означать, что радиостанция установлена на эту кнопку. Номер кнопки предварительной установки появится на дисплее.

Этот радиоприемник может запомнить одну AM и три FM радиостанции под каждой кнопкой. (При нажатии на кнопку «AM-FM» дисплей покажет «AM», «FM1», «FM2» или «FM3n.)

Кнопка выброса CD

Эта кнопка используется для выброса одного или всех компакт-дисков.

Для выброса текущего компакт-диска нажмите и отпустите кнопку.

Для выброса определенного компакт-диска нажмите на кнопку «DISC V» или кнопку «DISC Л» до появления номера диска, выброс которого Вы желаете произвести, на дисплее. Нажмите и отпустите кнопку выброса.

Для выброса всех компакт-дисков за один раз нажмите и держите кнопку выброса до появления звукового сигнала. Компакт-диск, воспроизводившийся последним до нажатия кнопки выброса, будет выброшен первым. Если выброшенный диск не вынимается в течение длительного времени, функция выброса отменяется.

AF (альтернативные частоты)

Эта кнопка используется для поиска радиостанций RDS (радиоинформационной системы) по всему диапазону.

При каждом нажатии на кнопку «AF» режим AF изменяется в следующем порядке:

AF вкл: На дисплее появляется «AF». В этом режиме радиоприемник переключается на радиостанцию с хорошим приемом в пределах того же кода PI (идентификации программы).

REG вкл: На дисплее появляется «AF REG». В этом режиме радиоприемник переключается на радиостанцию с хорошим приемом в пределах того же местного кода PI (идентификации программы).

Чтобы выключить функцию AF, нажмите на кнопку еще раз.

AM-FM

Нажмите на кнопку «AM-FM» для переключения между диапазонами AM и FM. На дисплее появится «AM», «FM1», «FM2» или «FM3».

AST (автосохранение)

Эта кнопка используется для автоматической предварительной установки частот до 6 радиостанций для каждого диапазоне (FM3 и AM).

Если Вы используете кнопку «AST» в режиме FM (FM1, FM2, FM3), автоматическое сохранение выполняется в режиме FM3. Например, даже если Вы выполняете автосохранение в режиме FM1, режим меняется на FM3.

Нажмите на кнопку «AST» до появления звукового сигнала. Если радиоприемник не сможет найти никакой радиостанции, то он будет принимать частоту, на которую он был настроен до включения «AST».

AUDIO CONTROL / ENTER (Функция регулировки тона и баланса)

При каждом нажатии на кнопку «AUDIO CONTROL / ENTER» режим изменяется. Для регулировки тона и баланса поверните кнопку.

BAS: Регулировка низких частот. Показ в пределах от — 5 до 5.

TRE : Регулировка высоких частот. Показ в пределах от — 5 до 5.

FAD: Регулировка баланса между передними и задними динамиками. Показ в пределах от F7 до R7.

BAL: Регулировка баланса между правыми и левыми динамиками. Показ в пределах от L7 floR7.

DISC (компакт-диск)

Нажмите на кнопку «DISC» для воспроизведения компакт-диска.

Когда аудиосистема в режиме компакт-дисков, дисплей показывает номер дорожки или номер дорожки и диска, воспроизводимой в данный момент.

«WAIT»:Возможно, проигрыватель компакт-дисков слишком горячий. Дайте проигрывателю остыть.

«ERR1»:Возможно, диск грязный, поврежден или вставлен неправильно (вверх дном). Почистите диск и вставьте его снова.

«NO DISC»:Чейнджер компакт-дисков отдельного блока пуст. Вставьте диск.

«ERR 3»: Проблема внутри системы. Выньте диск. Вставьте диск снова.

‘;ERR 4″: Перегрузка. Обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому должным образом квалифицированному и оснащенному профессионалу для проверки.

«CD OPEN»:Крышка чейнджера компакт-дисков отдельного блока открыта. Закройте крышку чейнджера компакт-дисков.

Если неисправность не устраняется, доставьте Ваш автомобиль к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому должным образом квалифицированному и оснащенному профессионалу.

DISC V А

Используйте эти кнопки, чтобы выбрать диск, который Вы желаете прослушивать.

Нажмите на кнопку «DISC V» или «DISC вверх» до появления номера диска, который Вы желаете прослушивать, на дисплее.

DISP

Эта кнопка используется, чтобы изменить дисплей для компакт-дисков, которые содержат текстовые данные.

Чтобы изменить дисплей, быстро нажмите и отпустите кнопку «DISP» во время воспроизведения компакт-диска. Дисплей изменяется по порядку от времени воспроизведения к названию диска, к названию дорожки, затем обратно к времени воспроизведения.

Если кнопка нажимается во время воспроизведения компакт-диска, который не содержит текстовые данные, на дисплее появляется «NO TITLE».

Если полное название диска или дорожки не появляется на дисплее, нажмите и подержите кнопку до появления звукового сигнала. На дисплее появится остаток названия.

LOAD (загрузка)

Эта кнопка используется для загрузки компакт-дисков в проигрыватель компакт-дисков. В этот проигрыватель компакт-дисков можно поместить до шести дисков.

Чтобы загрузить только один компакт-диск, быстро нажмите и отпустите кнопку. Когда индикаторы по обе стороны гнезда станут зелеными, вставьте компакт-диск. После загрузки компакт-диска, затвор гнезда закроется.

Если компакт-диск не вставляется, затвор закроется через 15 секунд.

Чтобы загрузить несколько компакт-дисков, нажмите и держите кнопку (до появления звукового сигнала, когда аудиосистема включена). Когда индикаторы по обе стороны гнезда станут зелеными, вставьте первый компакт-диск. После загрузки компакт-диска затвор гнезда закроется. Через несколько секунд затвор автоматически откроется снова, и индикаторы станут зелеными, так что может быть вставлен следующий диск. Тот же процесс может быть применен для загрузки остальных дисков.

Если компакт-диск не вставлется, затвор закроется через 15 секунд.

PTY (тип программы)

Если Вы нажимаете на кнопку «рту во время приема радиостанции RDS, тип текущей программы появляется на дисплее.

При каждом нажатии на кнопку «PTY» тип программы изменяется в следующем порядке:

о TALK (разговор)

о POP (поп-музыка)

о CLASSICS (классика)

Если никакой код PTY радиостанции RDS не принимается, на дисплее появляется «NO PTY».

Если во время показа типа программы на дисплее нажать на сторону «Л» или «V» кнопки «SEEK^RACK», радиоприемник будет искать радиостанцию, которая передает код PTY. Если радиоприемник не сможет найти никакой радиостанции, на дисплее появится «NOTHING».

Если система остается нетронутой в течение 6 секунд во время показа типа программы, или если выполняется другая операция, индикация типа программы исчезает с дисплея, и радиоприемник будет принимать программу последнего показанного типа.

RAND (случайное воспроизведение)

Имеются две функции случайного воспроизведения—Вы можете прослушать дорожки на одном компакт-диске в случайной последовательности или прослушать дорожки на всех компакт-дисках в магазине в случайной последовательности.

Для воспроизведения дорожек на одном диске в случайной последовательности: Быстро нажмите и отпустите кнопку «RAND». На дисплее появится «RAND», и проигрыватель будет воспроизводить в случайной последовательности дорожки на диске, который Вы слушаете. Чтобы выключить функцию случайного воспроизведения, нажмите на эту кнопку снова.

Для воспроизведения всех дорожек в магазине в случайной последовательности: Нажмите и держите кнопку «RAND» до появления звукового сигнала. На дисплее появится «D-RAND», и проигрыватель будет воспроизводить все дорожки на всех дисках в магазине в случайной последовательности. Чтобы выключить функцию случайного воспроизведения, нажмите на эту кнопку снова.

PWR-VOL (включение и громкость)

Нажмите на кнопку «PWR-VOL», чтобы включить или выключить аудиосистему. Поверните кнопку «PWR-VOL», чтобы отрегулировать громкость звука.

RPT (повторное воспроизведение)

Имеются две функции повторного воспроизведения—Вы можете повторно воспроизвести дорожку диска или весь компакт-диск.

Повторное воспроизведение дорожки: Быстро нажмите и отпустите кнопку «RPT» во время воспроизведения дорожки. На дисплее появится «RPT». Когда дорожка кончится, она будет воспроизводиться повторно автоматически- Чтобы выключить функцию повторного воспроизведения, нажмите на эту кнопку снова.

Повторное воспроизведение диска: Нажмите и держите кнопку «RPT» до появления звукового сигнала. На дисплее появится «D-RPT». Проигрыватель будет воспроизводить повторно все дорожки на диске, который Вы слушаете. Когда диск кончится, проигрыватель автоматически произведет возврат к первой дорожке на диске и будет воспроизводить повторно. Чтобы выключить функцию повторного воспроизведения, нажмите на эту кнопку снова.

SCAN

Имеются две функции сканирования—Вы можете просканировать дорожки на определенном диске или просканировать первые дорожки всех дисков в магазине.

Сканирование дорожек на диске: Быстро нажмите и отпустите кнопку «SCAN». На дисплее появится «SCAN», и проигрыватель будет сканировать все дорожки на диске, который Вы слушаете. Чтобы остановить сканирование, нажмите на эту кнопку снова. Если проигрыватель просканировал все дорожки на диске, он прекратит сканирование.

Сканирование первых дорожек всех дисков в магазине;

Нажмите и держите кнопку «SCAN» до появления звукового сигнала. На дисплее появится «D-SCAN», и проигрыватель будет сканировать первую дорожку следующего диска. Чтобы остановить сканирование, нажмите на эту кнопку снова. Если проигрыватель просканировал все диски, он прекратит сканирование.

SEEK/TRACK (Поиск/Переход вверх/вниз)

В режиме поиска радиоприемник находит и принимает следующую радиостанцию вверх или вниз по диапазону.

Чтобы найти следующую радиостанцию, быстро нажмите и отпустите сторону «Л» или «V» кнопки «SEEK/TRACK». Сделайте это снова, чтобы найти радиостанцию после этой.

Используя эту кнопку, Вы можете либо пропустить вверх/вниз к другой дорожке, либо быстро прокрутить вперед/назад дорожку, которую Вы слушаете.

Пропуск дорожек вверх/вниз: Быстро нажмите и отпустите сторону «Л» или «V» кнопки «SEEK/TRACK». На дисплее появится номер дорожки.

Быстрое прокручивание дорожек вперед/ назад:

Нажмите и держите сторону «Л» или «V» кнопки «SEEWTRACK» до появления звукового сигнала. Пока Вы держите кнопку, проигрыватель будет быстро прокручивать дорожку вперед/назад. Когда Вы отпустите кнопку, проигрыватель возобновит воспроизведение.

Индикация ST (стереофонический прием)

Ваш радиоприемник автоматически переходит на стереофонический прием при приеме стереофонической передачи. На дисплео появляется «ST». Если сигнал становится слабым, радиоприемник понижает значение разнесения каналов для предотвращена! образования шумов из-за слабого сигнала. Если сигнал становится экстремально слабым, радиоприемник переключается со стереофонического приема на монофонический.

Эта кнопка используется для приема радиостанций ТА по всему диапазону частот.

При приеме в диапазоне FM:

Нажмите на кнопку «ТА», чтобы переключить режим радиоприемника на ТР (дорожная программа). На дисплее появится «ТР».

В режиме ТР радиоприемник начнет поиск радиостанции ТР. Если радиоприемник найдет радиостанцию ТР, на дисплее появится название программы. При приеме радиостанции ТА радиоприемник автоматически включится на программу дорожной информации. По окончании программы восстанавливается исходный режим работы. Если к тому же включен режим AF, радиоприемник будет искать радиостанцию ТР, ипользуя список AF.

Нажмите на кнопку «ТА» еще раз, чтобы переключить режим радиоприемника на ТА. На дисплее появится «ТА» и радиоприемник приглушит громкость радиостанции FM.

В режиме ТА радиоприемник начнет искать радиостанцию ТР. Он будет звучать только тогда, когда будет принята радиостанция ТР. Когда радиостанция ТР будет принята, название службы программы появится на дисплее. Если к тому же включен режим AF. радиоприемник будет искать радиостанцию ТР, используя список AF.

Во время поиска радиостанции ТР на дисплее появляется «ТР SEEK». Если радиоприемник не может найти ни одной радиостанции ТР, на дисплее на 2 секунды появляется «NOTHING», и снова начинается поиск радиостанции ТР.

Если сигнал ТР не принимается в течение 20 секунд после включения режима ТР, радиоприемник автоматически начнет поиск другой радиостанции ТР.

При прослушивании компакт-диска:

Нажмите на кнопку «ТА», чтобы переключить режим радиоприемника на ТА. На дисплее появится «ТА».

При начале программы дорожной информации режим «CD» прерывается, и автоматически принимается программа дорожной информации. По окончании программы восстанавливается исходный режим работы.

Функция запоминания громкости «ТА» — Громкость при приеме дорожной информации запоминается.

Диапазон памяти громкости звука ограничен: если громкость предыдущего приема больше максимальной громкости для памяти, то она уменьшится до максимальной громкости памяти, а если меньше, то увеличится до минимальной.

Вы можете отрегулировать громкость независимо от запомненной громкости «ТА» при приеме радиостанции «ТА». (Для справки см. «PWR-VOL».)

Для возвращения в нормальный режим из режима ТА еще раз нажмите на кнопку «ТА».

TRIP/NAVI

При каждом нажатии на кнопку «TRIP/NAVI» дисплей показывает по порядку среднее потребление топлива, текущее потребление топлива и среднюю скорость автомобиля. (Подробную информацию см. в главе «Мульти-информационный дисплей» в Разделе 1-9.)

TUNE (настройка)

Поверните кнопку «TUNE» по часовой стрелке для шага вверх по диапазону. Поверните кнопку против часовой стрелки для шага вниз по диапазону.

Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом «Оригинал».

Руководство по эксплуатации

4. Индикатор низкого давления мотор­

а) Индикатор загорается при пово­

роте ключа в замке зажигания в по­
ложение «ON» и должен погаснуть
после пуска двигателя.
б) Индикатор загорается, если дав­
ление моторного масла слишком
низкое.
в) Если во время движения индика­
тор мигает или горит, то необходимо
съехать на обочину и выключить

— Индикатор может мигать после
резкого торможения или когда дви­

гатель работает на холостом ходу.
Неисправность отсутствует, если
индикатор гаснет при небольшом
увеличении оборотов двигателя.
— Индикатор может загореться, ко­

гда уровень масла в двигателе

слишком низок. Но данный индика­
тор не предназначен для инфор­

мирования о низком уровне масла,

поэтому периодически проверяйте
уровень с помощью щупа.

Проверьте уровень масла и убеди­

тесь в отсутствии утечек.

— Если уровень масла находится в

допустимь(х пределах и утечки от­

сутствуют, отб№сируйте или эва­

куируйте автомобиль для ремонта.

— Если уровень масла ниже мини­

мально допустимого и утечки от­
сутствуют. долейте масло и запус­

тите двигатель. Если индикатор

мигает или горит, то выключите

двигатель и отбуксируйте или эва­

куируйте автомобиль для ремонта.

Индикатор «проверь двигатель»

Индикатор загорается при повороте

ключа в замке зажигания в положение

«ON» на несколько секунд, а затем

гаснет, информируя водителя о про­
верке системы управления двигате­

лем. Если индикатор продолжает го­

реть или загорается во время движе­
ния, это свидетельствует о наличии
неисправностей в электронной систе­
ме управления двигателем. В данном
случае необходимо двигаться к месту
ремонта и произвести диагностику
системы управления двигателем.
6. Индикатор низкого уровня топлива.
Индикатор загорается, когда ключ в
замке зажигания находится в положе­
нии «ON», а количество топлива в баке
менее 8 литров. В зависимости от
комплектации автомобиля топлива
может хватить на 40-60 км пути по хо­
рошей дороге. На склонах или при по­

воротах индикатор может загораться
из-за колебаний топлива в баке.
Внимание: не ездите с очень низким

уровнем топлива в баке. Выработка

всего топлива может привести к по­
вреждению

каталитического

трализатора.
7. Индикатор открытой или неплотно

Индикатор остается включенным до

тех пор, пока все двери не будут плот­

но закрыты.
8. Индикатор включения дальнего
света фар загорается при включении
дальнего света фар.
9. Индикаторы указателей поворотов.

Индикаторы мигают при включении

указателей поворотов или аварийной

сигнализации. Слишком частое мига­
ние индикаторов указывает на плохое
соединение в цепи указателей пово­
ротов или на отказ лампы указателя
поворота.

10. Индикатор системы подушек безо­

Индикатор загорается, когда ключ в

замке зажигания находится в положе­
нии «ON». Через несколько секунд ин­
дикатор погаснет. В случае, если инди­
катор не загорелся или горит/мигает во
время движения, имеется неисправ­
ность в компонентах системы SRS.

11. Индикатор непристегнутого ремня

Индикатор загорается при включении

зажигания на несколько секунд, а за­

тем гаснет, если водитель пристегнут.

В случае если водитель не пристегнут
ремнем безопасности, индикатор про­

12. Индикатор включения габаритов

загорается при включении габаритов.

13. Индикатор включения противоту­

манных фар загорается при включе­

нии противотуманных фар.

14. Индикатор включения задних про­

тивотуманных фонарей загорается

при включении задних противотуман­
ных фонарей.

15. Индикатор неисправности системы

усилителя рулевого управления

Индикатор загорается, когда ключ в

замке зажигания находится в положе­
нии «ON». Через несколько секунд ин­

дикатор погаснет. В случае, если ин­
дикатор не загорелся или горит/мигает

во время движения, в системе имеет­

16. Индикаторы положения селектора

АКПП («Р», «R», «N». «D», «2» или «L»).

При переводе селектора АКПП в лю­

бое положение на комбинации прибо­

ров загорается соответствующий ин­

дикатор «Р». «R», «N». «D». «2» или «L».

17. Индикатор выключения повышаю­

щей передачи «0/D OFF» информиру­
ет водителя о запрещении использо­
вания повышающей передачи АКПП.
Более подробное описание смотрите
в разделе «Управление автомобилем

18. (Модификация) Индикатор отклю­

чения противобуксовочной системы
(TRC OFF).

Индикатор загорается, когда ключ в

замке зажигания находится в поло­

жении «ON». Через несколько секунд

индикатор гаснет. При нажатии на
выключатель «TRC OFF» работа сис­

темы прекращается и загорается ин­

дикатор. Если во время движения за­

горается индикатор (выключатель

«TRC ÛFF» не нажат) или индикатор
не загорается, или не гаснет при
включении двигателя, то возможно на­
личие неисправности в системах TRC,
VSC, ABS, ВА или ËFL Более подроб­
ное описание смотрите в разделе
«Противобуксовочная система (TRC).

19. (Модификация) Индикатор систе­

мы курсовой устойчивости автомоби­

Индикатор загорается, когда ключ в

замке зажигания находится в положе­
нии «ON». Через несколько секунд ин­

дикатор гаснет. Индикатор загорается

при неисправности в системах TRC,

VSC, ABS, ВА или EFI. Более подроб­
ное описание смотрите в разделе

«Система курсовой устойчивости ав­

20. (Модификация) Индикатор сколь­

Индикатор загорается, когда замок за­

жигания находится в положении «ON».

Через несколько секунд иадикатор гас­
нет. Индикатор мигает при работе про­

тивобуксовочной системы: (TRC), сис­
темы курсовой устойчивости автомоби­
ля (VSC) и при проскальзывании колес.

21. Индикатор системы контроля за

давлением в шинах загорается на не­

сколько секунд при повороте ключа в

замке зажигания в положение «ON», а

затем гаснет. Если индикатор про­

должает гореть или загорается во

время движения, это свидетельствует
о низком давлении в одной из шин.

Необходимо немедленно остановить­

ся и отрегулировать давление в шине.

Более подробное описание смотрите

в разделе «Система контроля за дав­

22. Индикатор системы иммобилайзера.

При вынимании ключа из замка зажи­

гания на комбинации приборов начи­

нает мигать индикатор системы иммо­

Более подробное описание смотрите
в разделе «Блокировка дверей».

23. Индикатор системы автоматической
коррекции положения фар. Индикатор
загорается при повороте ключа в замке
зажигания в положение «ON» на не­
сколько секунд, а затем гаснет. Если
индикатор загорается во время движе­
ния, то остановитесь и выключите за­
жигание. Повторно включите зажигание
и если индикатор загорелся и не гас­
нет, это свидетельствует о наличии не­

исправностей в системе автоматиче­

ской коррекции положения фар.

24. Индикатор включенной передачи.

Индикатор показывает включенную

передачу при переводе селектора

АКПП в положения «D», «М», «2», «L».

При переводе селектора АКПП в по­

ложения «Р», «R», «N» индикатор ничего

не показывает. Более подробное опи­

сание смотрите в разделе «Управле­
ние автомобилем с АКПП»,
25. Индикатор режима ручного пере­
ключения передач загорается при пе­
реводе селектора АКПП в положение
«М». Более подробное описание смот­
рите в разделе «Управление автомо­
билем с АКПП».
26. Звуковая сигнализация на автомо­
биле (зуммер).

а) Звуковой сигнал срабатывает,
если дверь водителя открыта, когда
ключ зажигания установлен в поло­

жение «LOCK» или «АСС“.

б) Звуковой сигнал срабатывает при
включенных фарах и извлеченном
из замка зажигания ключе, при от­
крывании водительской двери. Дан­
ный сигнал информирует водителя
о возможности разрядки аккумуля­

Стеклоподъемники

На моделях с электроприводом стек­

лоподъемников регулировка положе­

ния стекол дверей осуществляется
нажатием на соответствующий вы­
ключатель. При этом ключ в замке за­

Опционал автомобиля Тойота Королла постоянно изменяется. Если в 2006–2008 годах японцы могли предложить не слишком функциональную начинку по сравнению с другими производителями, то модели последних лет (начиная с 2014 года) – это не только надежность, но и салон с современными девайсами, среди которых большого внимания заслуживает магнитола Тойота Королла. Это универсальный гаджет, который представляет собой совокупность креативных технических решений и готов предложить пользователю не только высокое качество звука и подключение флеш-накопителя, но и навигационные функции, а также другие дополнительные опции.

Функционал

Магнитола Toyota Corolla в кузове 120 и 150 устанавливается в специально для этого предназначенную штатную выемку на торпедо рядом с рулем.

Сочетающая в себе комплекс систем управления, навигации и атрибутов для улучшения комфорта и развлечений автомагнитола – это настоящий бортовой компьютер, который может позволить себе любой владелец Toyota Corolla 2013–2014 годов выпуска, а также всех последующих моделей.

Среди основных функций, которыми оснащены магнитолы Toyota Corolla 10 и 11 поколений, можно выделить следующие:

• поддержка основных форматов видео- и аудиофайлов – R/VCD/CD/CD-R/CD-RW/DivX- MP3/MP4/WMA/DVD/DVD;
• интерфейс меню на русском языке;
• операционная система на базе Windows CE 6.0;
• чейнджер на 6 CD-дисков;
• работа магнитолы в нескольких режимах одновременно, например, навигация и музыкальные файлы;
• встроенная внешняя антенна с модулем GPS;
• возможность подключить SD-карту;
• разъем USB;
• aux разъем;
• дистанционный пульт управления.

Перечисленные функции – далеко не полный список того, что входит в опционал устройства в Toyota Corolla 2013 и других годов.

За счет простоты исполнения и стандартных систем коммуникаций установка магнитолы на Тойоту Короллу каждого года выпуска не вызовет сложностей и может быть выполнена самостоятельно.

Дополнительные устройства

Автомагнитола объединяет в себе целый комплекс информационных устройств, давая возможность выводить с них информацию на свой экран – со встроенных видеокамер и выносных приборов, навигационного оборудования, камеры парковки, приборов контроля состояния авто. Кроме того, вывести данные с бортового компьютера и автомагнитолы, если необходимо, можно и через Интернет-соединение, которое обеспечивает связь с внешним центром контроля посредством 3G-модема.

На Toyota Corolla E150 устанавливается штатная магнитола 53816, выпускаемая брендом Matsushita. Большинство владельцев Королла 150 отмечают, что громкость у акустики отличная, но качество звучания требует доработки.

Среди дополнительного набора опций, которые можно обнаружить на магнитоле Toyota Corolla 2013 года, а также всех версиях 10 и 11 поколений японской легенды (Филдер, Королла Аксио и т. д.), наиболее примечательны:

• усилитель для радиосигнала антенного типа;
• DVR CP-6001;
• DVB-T BOX;
• 2 DIN с навигацией;
• возможность подключения камеры посредством технологии вай-фай;
• система Андроид и возможность синхронизации с ней.

Удобно расположенный монитор не требует поворота или наклона головы для ознакомления с информацией на экране. А понятная инструкция подробно описывает процесс установки, замены и настройки, она внесена в память БК. Кроме того, вся информация, которая поступает на бортовой компьютер Королла Е150 и всех авто 10 и 11 поколений, выводится на монитор. Наличие аукс-выхода позволяет подключать внешние аудионосители. Для дополнительного комфорта и возможности удобной работы при отсутствии освещения в салоне у штатной магнитолы Тойота Королла в 120 кузове и других авто 10 и 11 поколений имеется подсветка кнопок управления с помощью светодиодов.

Особенности использования, возможные неполадки в работе

Если необходима замена, настройка или ремонт, проверка корректности соединения клемм или возникли другие неполадки в работе автомагнитолы на автомобиле Тойота Королла 10 или 11 поколения, то следует знать, как снять магнитолу самостоятельно, не нарушив общую работоспособность и не испортив машину. Это поможет определиться с тем, почему пропадает звук или не доступны некоторые функции.

Перед началом работ следует обязательно убедиться, что на всех проводах нет напряжения, чтобы не допустить возникновения короткого замыкания всей электронной сети автомобиля Toyota Corolla 2013 и других годов выпуска.

Процесс снятия и установки происходит по такой схеме:

• снять декоративные накладки по бокам и сверху;
• снять шторки воздуховодов, вытаскивая их по направляющим;
• отключить электроконтакт и отвинтить 4 болта, а потом, аккуратно отсоединяя, вытащить магнитолу и опустить лицевой стороной вниз;

• далее следует отключить разъем акустики, штекер питания, радиоантенну и соединение с кнопками на руле.

Установка производится в обратном порядке.

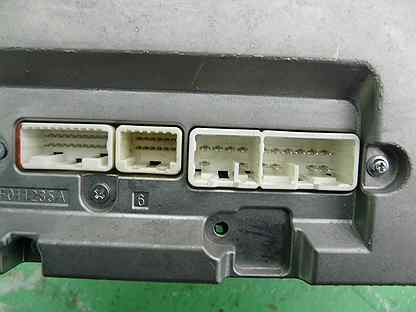

Распиновка штатной магнитолы – это мероприятие по маркировке или обозначению всех выходов устройства для облегчения последующего подключения мульти-устройств или подсоединения посредством aux или других выходов различных гаджетов.

Заключение

Любой автомобиль, сделанный в Японии, – это креативное решение, которому практически нет аналогов. При этом все конструктивно продумано так технологично и эргономично, что поменять некоторые элементы обычно несложно самостоятельно. Чаще всего любой гаджет, входящий в комплект опционала Короллы после 2005 года, – это не просто CD-чейнджер или aux-разъем, которыми уже никого не удивишь, это совместимость с Андроид и возможность выхода в Интернет. Также гаджет имеет типовой стандартный размер (2 дин), что позволяет установить на его место что-то другое, если необходим ремонт авто, предполагающий замену девайса.

Читайте также:



• Прошивка под газ 4 поколения



• Короткоходная кулиса лачетти своими руками



• Диаметр расположения отверстий на дисках ваз 2110



• Сетка испаритель webasto своими руками



• Индикатор накачки иммобилайзера купить
