Установка сифона на ванну (видео): как правильно собрать сифон для ванны

Сифон для ванны – достаточно несложное устройство. Но время от времени может возникнуть потребность в его замене или разборе для прочистки или профилактики. Естественно, что в этих случаях необходимо знать, как собрать сифон для ванной. Такая процедура не вызовет особых затруднений, но для качественного монтажа и долгой службы изделия полезно будет учесть некоторые нюансы.

Подбор нового сифона

При замене или первичной установке важно подобрать подходящее устройство. Проще всего захватить в магазин старый сифон и выбрать максимально похожую по характеристикам модель. В противном случае придется подбирать сифон, осуществив предварительно необходимые замеры. Обязательно нужно знать:

• Диаметр сливного отверстия.
• Диаметр отверстия перелива.
• Расстояние между полом и установленной ванной. Оно не должно быть менее 15 см.

Купить самые простые и дешевые модели сифонов не составит труда, но далеко не всегда они прослужат долго и без протечек. Более дорогие, но качественные модели можно найти в специализированных магазинах.

Наиболее часто используются пластиковые сифоны. При весьма демократичной цене они имеют неплохие эксплуатационные характеристики: небольшой вес, неподверженность коррозии. При правильной сборке и обслуживании такого сифона для ванны он прослужит достаточно долго. К тому же установить его на ванну своими руками будет нетрудно, достаточно просмотреть видео, в котором подробно показан процесс монтажа.

Сборка обычного сифона

Продаются сифоны в разобранном виде. Дорогие модели, поставляющиеся в фирменных коробках, обязательно снабжаются подробной инструкцией по сборке. Более дешевые аналоги могут ее не иметь, или же качество руководства пользователя может быть крайне низким. В этом случае установка сифона на ванну выполняется в следующем порядке:

• К накладке переливного отверстия прикрепляется цепочка, присоединенная к пробке.
• Следует убедиться, что на посадочных местах для горловин не осталось мусора или фрагментов старой прокладки.
• В отводной патрубок вкладывается резиновая прокладка, после чего этот элемент подводится снизу к сливному отверстию.

Резиновые уплотнители имеют конусообразную форму. Важно правильно установить их при сборке конструкции. Достаточно запомнить простое правило: широкой частью они должны быть обращены к гайке, а узкой – к горловине.

• Изнутри ванны в сливное отверстие вставляется защитная решетка, также снабженная резиновым уплотнителем. Убедившись, что обе прокладки легли ровно, нужно зафиксировать соединение при помощи медного винта. В устаревших моделях можно встретить крышку с резьбой: она вворачивается прямо в отводной патрубок.

При закручивании резьбовых соединений не стоит прилагать излишних усилий. Во-первых, так можно просто сломать довольно хрупкие пластиковые детали. Во-вторых, может потребоваться подгонка сифона «по месту», чему будет мешать преждевременная затяжка.

• Точно таким же образом осуществляется сборка переливного слива. С сифоном он соединяется посредством гибкого гофрированного шланга, на который предварительно нужно надеть конусные шайбы и гайки.

При монтаже сифона рекомендуется использовать специальные герметики, а испытания на герметичность соединений при наличии времени лучше проводить после засыхания этих растворов.

• К главному сливному отверстию прикрепляется съемное колено. С его помощью обеспечивается такая функция сифонного соединения, как создание гидрозатвора. Именно благодаря нему в квартиру не попадают неприятные запахи из канализации. Одновременно в этом колене, как в отстойнике, накапливается мусор, поэтому придется периодически производить его очистку.
• В другой конец колена вставляется переходник, соединяющий устройство с канализацией. Соединяются все эти части пластиковыми гайками, под которые подкладываются конусные прокладки.

Подключение к канализации

Последний этап – соединение с канализацией. Если канализационная труба выполнена из ПВХ, используется резьбовое соединение с уплотнительной прокладкой. В случае же чугунной трубы или несовпадения диаметров придется приобрести резиновую муфту-переходник. Труба сифона должна заходить в нее минимум на 5 см, не забываем и про герметик.

После окончания сборки и затяжки всех соединений и схватывания герметика проводят испытания на протечку. Для этого наполняют ванну до тех пор, пока вода не польется через переливное отверстие. Отсутствие капель жидкости в местах соединения будет свидетельствовать о том, что сифон установлен правильно.

Особенности установки других моделей

Помимо пластиковых устройств, используются неразборные модели из металла, а также автоматические и полуавтоматические сифоны.

Основной момент, на который следует обратить внимание, монтируя неразборную модель из латуни или меди – это угол входа трубы сифона в канализацию. Он должен быть минимален, иначе протечки неизбежны, и никакой герметик тут не спасет. В сложных случаях придется докупать некоторые детали для системы канализации, для того чтобы получить нужный угол. Установка сифона проводится с применением герметика и постепенной затяжкой резьбовых соединений.

Монтаж полуавтоматических изделий будет отличаться только установкой специальных органов управления. Ее осуществляют по инструкции, которая обязательно прилагается к таким сифонам.

А вот установку автоматических сливных устройств, особенно если они имеют электронный блок управления, должны осуществлять представители продавца или производителя: при самостоятельной установке автоматически «сгорает» гарантия на эти изделия.

Источник

Как правильно собрать сифон для ванны — пошаговая инструкция

Для защиты помещения от проникновения канализационных запахов используется специальное приспособление – гидрозатвор. Сборка сифона для ванны легко производится своими руками даже без наличия опыта.

Виды сифонов и подготовка к сборке

Сифоны классифицируются по конструктивным особенностям, принципам работы и материалам, из которых они изготовлены. По конструкции выделяют:

Гофрированные. Состоят из сплошной гибкой гофрированной трубки, которая может принимать необходимую форму;

Гофрированный сифон

Плоские. Представляют собой конструкцию, в которой соединены вертикальные и горизонтальные трубы различных диаметров;

Плоский сифон

Бутылочные. Оснащены специальным гидрозатвором бутылкообразной формы. К нему подключены трубы слива и канализации. Этот вид чаще используется на кухне, чем в ванных комнатах.

Бутылочный сифон

По принципу работы различают ручные, автоматические и полуавтоматические. Отличия этих приспособлений между собой заключаются в принципе слива.

Автоматический сифон

У ручного сифона необходимо рукой вытащить запорную крышку, а полуавтоматические и автоматические приспособления открывают сливное отверстие при помощи специального механизма.

Ручной сифон

Для изготовления сифонов используются нержавеющие долговечные материалы. Это латунь, медь, пластик, чугун. Рекомендуем отдавать предпочтением прочной пластмассе или практически не изнашиваемой латуни. Отличие при установке заключается в том, что для пластиковых резьбовых соединений ФУМ-лента не используется, в отличие от металлический конструкций.

Латунный сифон

Как собрать ручной сифон

Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

Конструкция ручного сифона для ванны

Пошаговая инструкция, как собрать сифон для ванны:

В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;

Патрубок для подключения к канализации

После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.

Видео: сборка сифона для ванны

Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.

Советы для того, чтобы правильно собрать сифон:

1. Все металлические резьбы должны уплотняться ФУМ-лентой;
2. Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;

Прокладка под фильтр

Как собрать полуавтоматический сифон

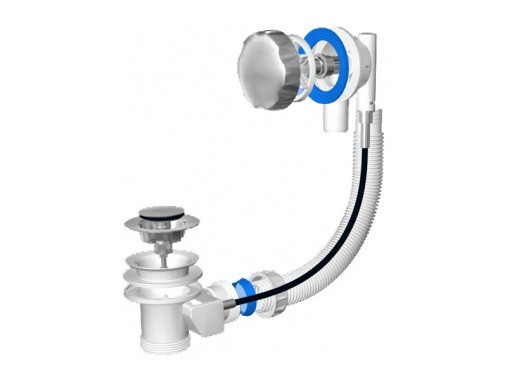

Полуавтоматический сифон для ванны состоит из двух переливов, соединенных между собой трубой и тросиком, патрубка для подключения канализации, фильтров для переливных отверстий и уплотнительных прокладок.

Конструкция полуавтоматического сифона

Пошаговая инструкция, как производится сборка автоматического сифона для ванны:

1. К центральному переливу подсоединяется патрубок для канализации. На месте стыка уже установлена прокладка, поэтому дополнительно ничего уплотнять не нужно. Труба должна вставляться в отверстие до упора, чтобы не допустить дальнейших протечек;
2. Также на нижний перелив устанавливается фильтр для сливного отверстия. Прокладка-бабочка (широкий двойной уплотнитель) крепится на слив ванной, туда же устанавливается металлический фильтр;
3. Для обеспечериния автоматического отвода воды к сливным отверстием крепятся плоские металлические крышки. Предварительно они при помощи винтового соединения подключаются к подвижному тросику, который будет регулировать их работу;
4. Собранная конструкция подключается к переливам при помощи болтовых соединений. В каждом открытом отводе запрессована латунная резьба. На местах стыков обязательно устанавливаются прокладки различной конфигурации (для центрального перелива – бабочка, как сказано выше, для бокового – обычный тонкий уплотнитель).
