Инструкция по GSM сигнализации для дома

Security alarm system — это современная система безопасности, способная защитить ваше имущество от многих неблагоприятных ситуаций, таких как ограбление, пожар, утечка газа. Система идеально подходит для охраны дач, загородных домов, квартир, магазинов.

Принцип работы системы простой. Если срабатывает один из датчиков (пожарный, датчик движения и т.д.), то сразу включается мощная тревожная сирена, система начинает дозвон по заранее запрограммированным номерам телефонов и оповещает о происшествии. Так же можно настроить смс уведомление.

Security alarm system Инструкция (Скачать в PDF)

1. Введение

2. Функции

3. Технические параметры

4. Установка

5. Основные параметры

6. Добавление / удаление дополнительных датчиков и брелоков

7. Программирование основного блока через телефон

8. Инструкция по управлению

9. Техническое обслуживание

10. Состав комплекта

1.Введение

Беспроводная GSM охранная система это новая разработка на базе беспроводных технологий и GSM систем связи. Имеет некоторые новые функции: голосовое сопровождение действий с сигнализацией, встроенный динамик и микрофон для двухсторонней аудио связи. Оповещения при тревоге производят путем дозвона и отправки SMS.

Эта сигнализация отличается стабильной работой, надежностью. Может использоваться на различных объектах, таких как: квартиры, дачи, гаражи, офисы и прочее.

2.Функции

■ 4 проводных и 6 беспроводных зон защиты;

■ Можно запрограммировать и сохранить до 6 телефонных номеров для дозвона и 3 номера телефона для SMS сообщений;

■ Встроенный динамик и микрофон, для прослушивания помещения и передачи голоса на объект через динамик;

■ Дистанционное программирование и управление через мобильный телефон;

■ Возможность дистанционного управления и программирования через SMS команды;

■ SMS сообщения, отправляемые при тревоге могут быть изменены пользователем;

■ 3 группы времени постановки / снятия с охраны;

■ Управляемое реле;

■ Возможность подключения беспроводной сирены (опция)

■ Возможность записать 10-секундное сообщения, которое будет воспроизводится после голосового оповещения о тревоге;

■ Беспроводные брелоки управления для постановки, снятия с охраны, частичной постановке на охрану, имеют функцию тревожной кнопки;

■ Имеет возможность запрограммировать датчики постоянного контроля (пожарный датчик, датчики утечки газа и воды);

■ Встроенный аккумулятор обеспечит питание сигнализации около 7 часов после выключения питания.

3.Технические параметры

4. Установка

■ Установка беспроводного датчика открытия для двери/окна

Беспроводной датчик автоматически подключается к контрольной панели, если он находится на расстоянии, удовлетворяющему радиусу действия (100 метров открытого пространства). Магнитный датчик («А») посылает тревожный сигнал на центральный блок сигнализации, если ответная часть датчика (магнит «Б») удалится от него более чем на 1,5-3 см. Внимательно проверьте расстояние, на котором срабатывает датчик, и прикрепите его («А») к дверному косяку, а ответную часть («Б») к двери.

Пример крепления датчика:

■ Установка беспроводного датчика движения

Беспроводной датчик движения автоматически подключается к контрольной панели после включения собственного питания (переключатель On/Off на корпусе датчика). Датчик основан на принципе инфракрасных лучей, которые излучают все объекты. Если в помещение зайдет человек, температура тела которого больше, чем температура окружающей среды, то датчик сработает и пошлет сигнал на контрольную панель. Не направляйте датчик на нагревательные приборы.

Радиус действия и форма луча показаны на рисунках:

■ Установка центрального блока

Установите центральный блок в месте, недоступном взломщику, но так, чтобы устройством возможно было оперировать в случае надобности. Недалеко от устройства должен быть источник электропитания 220В (или стабилизированный 12В). Подключите GSM антенну, проводную штатную сирену, затем включите основное и резервное питание (выключатель в положение ON).

■ Установка Sim-карты

Шаг 1: Откройте крышу гнезда где установлена SIM-карта

Шаг 2: Аккуратно установите в слот SIM –карту, зафиксируйте ее

Внимание! На сим карте должен быть отключен пин код, должен быть положительный баланс, и не должно быть номеров в записной книжке.

Обозначения:

1.Разъем питания

2.Разъем для подключения сирены

3.Выход 12В

4.NO С выход реле

5.Свободный разъем

6.Земля

7.Клеммы для подключения проводных датчиков

8.Крышка гнезда для SIM-карты

9.Кнопка управления

10.Переключатель резервного питания

11.Антенный разъем

5. Основные параметры

■ Значение индикаторов основного блока и звуковых сигналов

■ При включении питания в первый раз

Установить SIM-карты в основной блок, подключить проводные шлейфы с датчиками и установить GSM антенну. Затем подключить адаптер питания. В этот момент все индикаторы зон загорятся друг за другом, после этого идет регистрация в GSM сети, индикатор питания быстро мигает, после регистрации в сети индикатор питания мигает медленно (раз в 3 сек.), система снята с охраны. Сдвиньте переключатель резервного питания на [ON]

■ Сброс к заводским настройкам

Отключите резервный аккумулятор (переключатель резервного питания на [OFF]) и сетевой адаптер питания, нажмите и удерживайте кнопку [SET] в верхней части устройства, затем подключите сетевой адаптер. Индикатор зоны 1 загорится, прозвучит длинный звуковой сигнал, через 3 секунды отпустите кнопку [SET]. Все настройки будут удалены, восстановятся заводские настройки.

■ Режим программирования

Система должна быть снята с охраны, нажмите клавишу [SET], через 3 секунды основной блок издает длинный звуковой сигнал, индикатор [ARM] будет мигать, основной блок в состоянии программирования. Основной блок будет в режиме программирования пока [ARM] индикатор мигает, вы можете программировать различные настройки. Если в течении 30 сек не производилось никаких действий, то основной блок автоматически выйдет из режима программирования.

■ Выход из режима программирования

После того, как настройка закончена, индикаторы зон не горят, мигает только индикатор [ARM], нажмите и удерживайте кнопку [SET] в течении 3 секунд. После этого прозвучит звуковой сигнал и индикатор [ARM] погаснет, основной блок выйдет из режима программирования

6. Добавление / удаление дополнительных датчиков и брелоков

■ Добавление беспроводных брелоков

Система должна быть снята с охраны, войдите в режим программирования, после этого нажмите кнопку [SET] еще раз, все индикаторы зон загорятся, что указывает, что основной блок готов к программирования беспроводных брелоков управления. Возьмите беспроводной брелок, который необходимо добавить в систему и нажмите любую клавишу на нем, после чего основной блок примет сигнал от брелока и запомнит его, прозвучит голосовое сообщение «Coding completed», это означает, что программирование прошло успешно, все индикаторы зон погаснут. Основной блок может запомнить не более 8 беспроводных брелоков. Для продолжения программирования брелоков повторите весь процесс сначала.

■ Удаление беспроводных брелоков

Система должна быть снята с охраны, войдите в режим программирования и нажмите кнопку [SET] еще раз, основной блок издает звуковой сигнал, все индикаторы зон загорятся, после чего нажмите и удерживайте кнопку [SET] в течение 3 секунд, прозвучит голосовое сообщение » Delete completed «, все индикаторы зон погаснут. Удаление беспроводных брелоков прошло успешно. Внимание: будут удаленны все запрограммированные беспроводные брелоки.

■ Добавление беспроводных датчиков

По умолчанию датчик открытия двери запрограммирован на беспроводную зону 1, а датчик движения на зону 2. Кроме этих двух датчиков можно подключить к системе еще датчики. Система должна быть снята с охраны, войдите в режим программирования, нажмите кнопку [SET] еще раз, все индикаторы зон загорятся, нажимайте кнопку [SET] для выбора зоны программирования, при каждом нажатии загорающийся индикатор зоны будет показывать какую зону вы выбрали. Возьмите беспроводной датчик, который необходимо запрограммировать, сделайте его сработку, после того, как основной блок получит сигнал с датчика и запомнит его, прозвучит голосовое сообщение «Coding completed» это означает что датчик успешно запрограммирован в выбранную зону. Для программирования других датчиков повторите всю процедуру с начала.

■ Удаление беспроводных датчиков

Система должна быть снята с охраны, войдите в режим программирования, нажмите кнопку [SET] 2 раза, выберете зону в которой хотите удалить датчики, индикатор этой зоны должен гореть, затем нажмите и удерживайте кнопку [SET] в течении 3 секунд, прозвучит голосовое сообщение «Delete completed». Беспроводные датчики выбранной зоны будут удалены.

7.Программирование основного блока через телефон

Все команды для основного блока производятся на номер установленной SIM-карты. Возможно удаленное программирование при звонке на SIM-карту основного блока либо через SMS, отправленные на номер SIM-карты основного блока.

Система должна быть зарегистрирована в GSM сети и снята с охраны. 1. При программировании при звонке, наберите с мобильного телефона номер SIM-карты установленной в устройство, основной блок автоматически ответит и прозвучит голосовое сообщение «Введите пароль», введите пароль программирования (заводская установка: 8888). После этого основной блок выдаст длинный звуковой сигнал, и индикатор [ARM] будет мигать, указывая, что основной блок находится в режиме удаленного программирования.

■ Изменение пароля

Система должна быть снята с охраны, ввести адрес кода [30] или [31] на клавишах телефона, затем введите 4-значный новый пароль, и нажмите клавишу [#] для подтверждения. Основной блок издает длинный звуковой сигнал, подтверждая что операция выполнена успешно.

Пароль пользователя: [30] – [ХХХХ] — [#]

Пароль программирования: [31] – [ХХХХ] — [#]» ХХХХ » – это новый пароль

Например: нужно изменить заводской пароль программирования (8888) на новый пароль: 0000.

Команда будет следующая:

[31] – [0000] — [#]SMS-команда: 8888310000#

Пароль пользователя (по умолчанию: 1234), позволяет выполнить только операции постановки на охрану, снятие с охраны, прослушивания помещения и передачи голоса на основной блок через динамик.Пароль программирования (заводская установка: 8888), позволяет выполнить настройки программирования номеров для дозвона и отправки SMS, выполнить настройки зон охраны.

Внимание: пароль пользователя и пароль программирования не должны совпадать!

■ Установка / удаление номеров телефонов для дозвона

При тревожном событии основной блок начитает обзвон всех запрограммированных номеров, всего их может быть 6. После успешного дозвона на номер, поднятии трубки пользователем, прозвучит голосовое сообщение о самом тревожном событии.В состоянии удаленного программирования, введите адрес кода [51] ~ [56], введите номер телефона и нажмите [#] для подтверждения. [51] ~ [56] представляют собой коды, соответствующие каждому запрограммированному номеру телефона

ХХХХХХХХХХ — это номер телефона.

Например, нужно запрограммировать первый номер телефона 12345678912. Команда будет следующая:[51] — [12345678912] — [#]SMS-команда: 88885112345678912#

Что бы удалить запрограммированный номер телефона наберите следующую команду:[51] — [#]SMS-команда: 888851#

■ Установка / удаление номеров телефонов для отправки SMS

При тревожном событии основной блок начитает отправляет SMS сообщения на все запрограммированные номера телефонов, всего их может быть 3.

В состоянии удаленного программирования, введите адрес кода [57] ~ [59], введите номер телефона, а затем нажмите [#] для подтверждения. [57] ~ [59] представляют собой коды для каждого номера для отправки SMS сообщений,

ХХХХХХХХХХХ — это номер телефона.

Например, нужно запрограммировать первый номер телефона 12345678912. Команда будет следующая:

[57] — [12345678912] — [#]

SMS-команда: 88885712345678912#

Что бы удалить запрограммированный номер телефона наберите следующую команду

[57] — [#]

SMS-команда: 888857#

■ Программирование зон охраны

В состоянии удаленного программирования, введите адрес кода [60], введите номер охранной зоны[1-6], затем выберете тип охранной зоны [1-3], выберете расположение охранной зоны [1 -6], выберете вариант действия сирены при тревоге [0/1], после чего нажмите [#] для подтверждения.

[60] — [A] — [B] — [C] — [D] — [#]

Обозначения:

[A] – номер охранной зоны;[1-6] соответствует номеру охранной зоны,с 1 по 6 зоны

[B] — означает тип охранной зоны;

1 — соответствует режиму системы (на охране/снято с охраны)

2 — 40 секунд задержки

3 – зона постоянного контроля

[C] — расположение охранной зоны;

1 — тревожная кнопка

2 – пожарный датчик

3 — датчик утечки газа

4 – датчик открытия двери

5 – датчик на движение в холле

6 – датчик открытия окна

7 – датчик тревоги на балконе

8 – датчик охраны периметра.

[D] – сигнал сирены

0 – выключить звук сирены при тревоге

1 — включить звук сирены при тревоге

Например: нужно обозначить, что зона 4 – это пожарный датчик и нужно оповещение сиреной при его сработке.Команда будет следующая:

[60] — [4] — [3] — [2] — [1] — [#]

SMS-команда: 8888604321#

■ Программирование зон частичной охраны

В состоянии программирования, нажмите адрес кода [61], введите соответствующий номер охранной зоны [1-6] и выберите [0/1], нажмите [#] для подтверждения.

[61] — [A] — [B] — [#]

Обозначения:

[A] – номер охранной зоны;

[1-6] соответствует номеру охранной зоны, с 1 по 6 зоны

[B] — означает режим частичной охраны;

0 – датчик в режиме частичной охраны не вызывает тревогу

1 – датчик в режиме частичной охраны вызывает тревогу

Например: нужно установить, чтоб зона 1 поддерживала режим частичной охраны, т. е. при постановке на частичную охрану датчик зоны 1 будет вызывать тревогу, а остальные датчики будут в режиме ожидания. Это может быть датчик открытия двери, в то время как датчики на движение внутри помещения будут отключены. Команда будет следующая:

[61] — [1] — [1] — [#]

SMS-команда: 88886111#

Заводские настройки зон:

■ Подтверждение сиреной постановки / снятия с охраны

В состоянии удаленного программирования, введите адрес кода [75], выберите режим работы сирены при постанове / снятии с охраны, затем нажмите [#], чтобы подтвердить

[75] — [А] — [#]

где [А] режим работы сирены

1 – сирена будет подтверждать постановку / снятие с охраны звуковым сигналом

0 — сирена не будет подтверждать постановку / снятие с охраны звуковым сигналомЗаводская установка: 0

Например: нужно запрограммировать, чтоб сирена подтверждала звуковым сигналом действия постановки / снятия с охраны. Команда будет следующая:

[75] — [1] — [#]

SMS-команда: 8888751#

■ Установка времени

Для установки через клавиатуру телефона: введите код [32], а затем введите две цифры [AA] значение часа (24-часовой системе), две цифры [BB] значение минут, после чего нажмите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[32] — [АА] — [BB] — [#]

Например: установить время 15:35.Команда будет следующая:

[32] — [15] — [35] — [#]

SMS-команда: 8888321535#

■ Установки работы по расписанию

Расписание автоматической постановки на охрану

При программировании через клавиатуру телефона: наберите код [33-35], введите час [АА], минуты [BB] времени когда вы хотите чтоб система автоматически встала на охрану, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[ХХ] — [АА] — [BB] — [#]XX – есть возможно выбора 3 разных времени, код 33, 34, 35 для постановки системы на охрану.[АА] — час времени постановки системы на охрану[BB] — — минуты времени постановки системы на охрану

Например: нужно установить время автоматической постановки системы на охрану 22:45. Команда будет следующая:

[33] — [22] — [45] — [#]

SMS-команда: 8888332245#

Расписание снятия с охраны автоматически

При программировании через клавиатуру телефона: наберите код [36-38], введите час [АА], минуты [BB] времени когда вы хотите чтоб система автоматически снялась с охраны, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[ХХ] — [АА] — [BB] — [#]XX – есть возможно выбора 3 разных времени, код 36, 37, 38 для cнятия системы с охраны.[АА] — час времени снятия системы с охраны[BB] — — минуты времени снятия системы с охраны

Например: нужно установить время автоматического снятия системы с охраны в 7:55. Команда будет следующая:

[36] — [07] — [55] — [#]

SMS-команда: 8888360755#

Включение функции автоматической постановки / снятия на охрану

При программировании через клавиатуру телефона: наберите код [39], затем введите число, указывающее на работу системы [1/0], затем введите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[39] — [0/1] — [#]

Обозначения:

0 – функция расписание автоматической постановки / снятия с охраны выключена

1 – функция расписание автоматической постановки / снятия с охраны включена

Например: нужно установить чтоб система автоматически снимала и ставила на охрану согласно ранее установленным настройкам. Команда будет следующая:

[39] — [1] — [#]

SMS-команда: 8888391#

Установка расписания для включения управляемого реле

При программировании через клавиатуру телефона: наберите код [45], введите час [АА], минуты [BB] времени, когда вы хотите чтоб система автоматически включила управляемое реле, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[45] — [АА] — [BB] — [#]

Обозначения:

45 – код для включения управляемого реле

[АА] — час времени включения реле

[ВВ] — минуты времени включения реле

Установка расписания для выключения управляемых реле

При программировании через клавиатуру телефона: наберите код [47], введите час [АА], минуты [BB] времени, когда вы хотите чтоб система автоматически выключила управляемое реле, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[46] — [АА] — [BB] — [#]

Обозначения:

46 — код

для выключения управляемого реле

[АА] — час времени выключения реле

[ВВ] — минуты времени выключения реле

8. Инструкция по управлению

■ Постановка на охрану

При постановке на охрану убедитесь что все датчики работают, все люди вышли из зоны действия сигнализации. При полной постановке на охрану и при сработке какого-либо датчика будет звучать сирена, и система будет осуществлять дозвон и отправку SMS. Для постановки на полную охрану на беспроводном брелоке управления нажмите на кнопку с закрытым замком, либо отправьте SMS-команду 12341#

■ Частичная постановка системы на охрану

Это необходимо для обеспечения безопасности тех кто находится внутри помещения. После предварительного правильного программирования датчиков при постановке на частичную охрану, часть датчиков будет в режиме охраны, а часть будет находиться в состоянии ожидания. Для установки режима частичной охраны на беспроводном брелоке нажмите кнопку с 2-ми треугольниками. Индикатор [ARM] на основном блоке будет медленно моргать.

■ Снятие с охраны

При снятии системы с охраны, датчики переходят в режим ожидания и не вызывают тревогу, за исключение датчиков постоянного контроля, таких как пожарные датчики, датчики утечки воды и газа. Для снятия системы с охраны нажмите на беспроводном брелоке управления кнопку с открытым замком, либо отправьте SMS-команду 12342#. Индикатор [ARM] на основном блоке погаснет.

■ Функция тревожной кнопки

На беспроводном брелоке управления нажмите кнопку с колокольчиком. После чего системы перейдет в режим тревоги и начнет дозвон и отправку SMS.

■ Действия пользователя при получении звонка от сигнализации

При тревожной ситуации система автоматически набирает номера запрограммированные в памяти основного блока по порядку. После того как пользователь снимет трубку, он услышит голосовое сообщение о тревоге. После чего пользователь со своего телефона не кладя трубку может отдавать команды системе, нажимая на соответствующие клавиши:

Кнопка [1]: основной блок прекращает тревогу и снова переходит в режим охраны, дозвон больше не осуществляется.

Кнопка [2]: основной блок прекращает тревогу и переходит в режим снято с охраны, дозвон больше не осуществляется.

Кнопка [3]: основной блок прекращает тревогу, включатся режим прослушивания помещения в течение 30 секунд, для продолжения прослушивания нужно снова нажать кнопку [3] прослушивание продлится еще на 30 секунд.

Кнопка [4]: основной блок останавливает тревогу, включается режим передачи голоса пользователя через встроенный динамик в течение 30 секунд, для дальнейшего разговора нужно снова нажать кнопку [3] режим продлится еще на 30 секунд.

Кнопка [5]: Включить управляемое реле

Кнопка [6]: Выключить управляемое реле

Кнопка [9]: Включить сирену. Если необходимо выключить сирену, нажмите любую из клавиш 1/2/3/4.

SMS-команды: 1234[1-9]#

После получения сигнала по телефону и если пользователь просто прослушал голосовое сообщение и положил трубку без каких-либо команд управления, основной блок будет продолжать набирать следующие номера, пока кто-то не ответит и не даст команду блоку. Если нет ответа, набор номеров телефонов производится 3 раза, после чего система прекращает какие-ибо действия и ждет команды.

■ Удаленное управление сигнализацией с помощью звонка

Наберите номер SIM каты установленной в основном блоке сигнализации, после одного гудка, вы можете услышать голосовое сообщение «Пожалуйста, введите пароль», введите пароль пользователя нажимая на соответствующие клавиши (по умолчанию пароль пользователя:1234 ). Если пароль правильный, то вы услышите голосовые подсказки системы.

Команды управления:

Кнопка [1] поставить на охрану, после успешной передачи команды вы услышите голосовое сообщение «Система на охране».

Кнопка [2] снять с охраны, после успешной передачи команды вы услышите голосовое сообщение «Система снята с охраны».

Кнопка [3] включить режим прослушивания помещения в течение 30 секунд, для продолжения прослушивания нужно снова нажать кнопку [3], прослушивание продлится еще на 30 секунд.

Кнопка [4] включить режим передачи голоса пользователя через встроенный динамик в течение 30 секунд, для дальнейшего разговора нужно снова нажать кнопку [3] режим продлится ещена 30 секунд.

Кнопка [5]: Включить управляемое реле

Кнопка [6]: Выключить управляемое релеКнопка [9]: Включить сирену. Если необходимо выключить сирену, нажмите любую из клавиш 1/2/3/4.

SMS-команды: 1234[1-9]#

9. Техническое обслуживание

Несмотря на то что, сигнализация используется каждый день, периодическое техническое обслуживание и тестирование должны проводится, что бы система работала стабильно и надежно. Обычно должно проводиться тщательное тестирование основного блока сигнализации каждые три месяца. Датчики проверять так же раз в 3 месяца.

Проверка основного блока:

1. Проверьте, нормально ли осуществляется постановка / снятие с охраны.

2. Проверьте, нормально ли система набирает телефонные номера.

3. Проверьте, нормально ли принимаются сигналы от датчиков

4. Проверьте работу резервного аккумулятора.

Проверка датчиков:

1. Включите датчик проверьте может ли он передавать сигнал на блок.

2 Проверьте батареи во всех датчиках и надежно ли они установлены.

Продолжение по китайским сигнализациям. В интернете нормальной информации не встречал.
Большинство как говорится глюков сигнализаций является простыми дополнительными функциями, которые по не знанию можно случайно активировать.
Не во всех инструкциях есть информация по программированию.
Попалась как раз такая с порядком программирования. На коробке было написано «TOMAHAWK X5», но это такая же сигналка как я рассматривал выше (JVC, PIONEER). К томагавку она как мне кажется, ни каким боком на относится.
Программироваться система будет только при условии что все необходимые соединения при установке были выполнены. К ним относится — на замок зажигания к положению АСС, к педали тормоза, концевики дверей работают.

Пункты по программированию это №7, 15, 18.

Вот сама инструкция. Попробую перевести полностью, чтобы вопросов не было.

1. Постановка на охрану.
А. Нажать один раз на «закр. замок» на трансмиттере (пульт :D), сирена пикнет один раз, огни моргнут один раз, закроется центр замок. Спустя 3 секунды система встанет на охрану, светодиод начнёт мигать.
В. Во время срабатывания сигнализации, нажать один раз на «закр. замок», для остановки сработавшей системы, но оставив её под охраной.

2. Снятие с охраны.
А. Нажать один раз на «откр. замок» на трансмиттере, сирена пикнет дважды ( если не стояла тихая охрана пщать не будет), огни моргнут дважды, откроется центр замок, система снимется с охраны. Спустя 3 секунды система встанет на охрану, светодиод начнёт мигать.
В. Во время срабатывания сигнализации, нажать один раз на «откр. замок», для остановки сработавшей системы, снятия авто с охраны, и открытии центр замка.

3. Тихая охрана.
Нажать кнопку «динамик зачёркнут» на пульте, сирена пищать не будет, огни моргнут один раз, закроется центр замок. Спустя 3 секунды система встанет на тихую охрану, светодиод начнёт мигать.

4. Поиск автомобиля.
А. При охране или без неё нажать один раз на «колоколчик» на трансмиттере, сирена будет пищать 30 секунд, огни будут моргать 30 секунд, для поиска машины.
В. Во время движения, нажать один раз на «колоколчик», сирена будет пищать непрерывно 30 секунд, огни будут моргать 30 секунд.

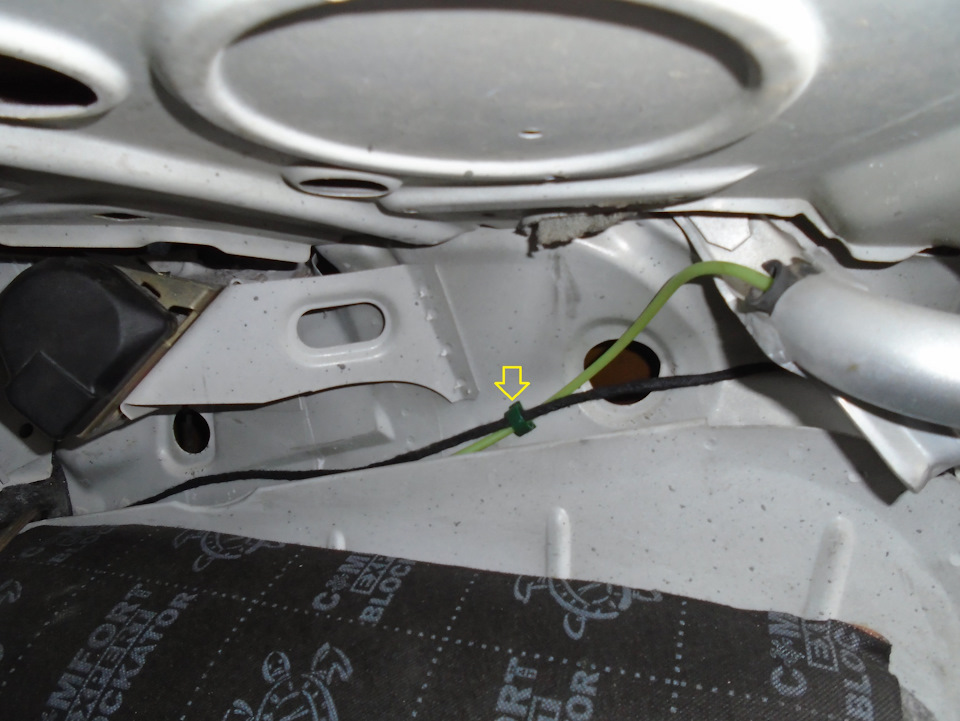

5. Дистанционное открытие багажника. Необходимы дополнительные работы
А. Нажать на «откр. замок» на трансмиттере и удерживайте в течении 3 секунд, багажник откроется, и если машина находилась под охраной откроется центр замок и система снимется с охраны.
В. Нажать на кнопку «откр. багажника» на трансмиттере, багажник откроется, и если машина находилась под охраной центр замок останется закрытым но система снимется с охраны на некоторое время.
Для открытия багажника ОБЯЗАТЕЛЬНО ставить реле.

6. Охранная зона триггеров (концевиков дверей, багажника, капота).
В момент постановки на охрану, если к примеру неплотно закрыта дверь, сирена издаст 5 длинных сигналов, огни моргнут 5 раз. Включится блокировка двигателя.
Если триггер сработает по истечению 3 секунд после постановки в охрану (открыть дверь), Сирена начнёт продолжительно пищать, огни моргать. Спустя 30 секунд произойдёт автоматическая перепостановка на охрану.

7. Автоматическое закрытие центрального замка. (Функция является настраиваемой)</b>
А. При движении нажать «откр. замок» или «закр. замок» центр замок будет открываться и закрываться, но охран включаться не будет.
В. При закрытых дверях и включенном положении АСС в течении 15 секунд, нажать на педаль тормоза, центр замок закроется.
С. После выключения положения АСС центр замок откроется.

Включение и отключение автоматического закрытия центр замка.
При выключенной охране, открытой двери, моргают огни, включить положение АСС, нажать на педаль тормоза,
и нажать и удерживать кнопку «закр. замок» в течении 3 секунд. Сирена пикнет 2 раза — функция автоматического закрытия дверей активирована.
Для отключения функции повторить операцию. Сирена пикнет 1 раз — функция автоматического закрытия дверей отключена.

8. Парковочные огни.
При снятой охране, для безопасности при открытии дверей, в течении 30 секунд моргают огни.

9. Функция Anti- hijack.
При движении нажать кнопку «динамик зачёркнут», огни начнут моргать. Нажать на кнопку «закр. замок» огни перестанут моргать, через 15 секунд сирена начнёт пищать, огни моргать. Система автоматически войдёт в режим Anti- hijack, двигатель будет заблокирован. Для отключения нажать на кнопку «откр. замок».

10. Память положения триггеров.
При включенной охране, вся информация о изменении триггеров записывается в память. Пока владелец не проверит авто.
А. При снятии с охраны если срабатывал датчик удара сирена издаст 3 сигнала;
В. При снятии с охраны если срабатывал триггер двери сирена издаст 4 сигнала;
С. При снятии с охраны если включалось зажигание сирена издаст 5 сигналов.

11. Авто перепостановка.
Если после снятия охраны не открывалась дверь и не включалось АСС то спустя 30 секунд она автоматически снова ставится на охрану.

Начинает вызывать неудобства когда перестают работать концевики дверей. Садишся в машину а она закрывается.

12. Аварийное отключение.
При включенной охране, если брелок не исправен, дверь можно открыть ключом, включить положение АСС и выключить за 10 секунд, с момента открывания двери. Охрана будет снята.

13. LED индикатор.
А. При включенной охране светодиод моргает;
В. При выключенной охране светодиод потушен.

14. Отключение датчика удара.
В режиме охраны нажать кнопки «откр. замок» и «закр. замок» одновременно, огни моргнут 3 раза, Датчик удара будет исключён из работы. После снятия с охраны и при следующей её постановке он включится в работу автоматически.

15. Функция автоматической охраны.
А. После остановки и выключения положения АСС и последующим открытием и закрытием двери, через 10 секунд система издаст 3 сигнала предупреждая о поставке авто под охрану. Через одну минуту система автоматически войдёт в режим тихой охраны, но двери не заблокирует.
В. При снятой охране открыть дверь, огни начнут моргать, включить положение АСС, нажать и держать педаль тормоза,
и нажать и удерживать на брелке кнопку «динамик зачёркнут» в течении 3 секунд. (В инструкции пустое место странно! Сам долго думал как отключить на машине). Сирена пикнет 2 раза — функция включена. Для отключения повторить операцию. Сирена пикнет 1 раза — функция отключена.

16. Память при отключении питания.
В любом состоянии при отключении питания, система запоминает текущее состояние.
Например если снять клемму с АКБ при включенной охране, то после соединения клеммы сигнализация так же останется в режиме охраны.

17. Напоминание о незакрытых дверях.
Если при постановке на охрану не закрыта дверь. сирена пикнет 3 раза.

18. Обучение брелков.
При снятой охране открыть дверь, включить АСС 5 раз и оставить во включенном состоянии, сирена пикнет 1 раз, огни моргнут, говоря о том что система перешла в режим обучения брелков:
А. Нажать любую кнопку на брелке, сирена издаст один звук. Повторить операцию для других брелков.
Максимальное количество брелков 4. При записи пятого брелке система удалит все предыдущие и он станет первым. После записи брелков выключить положение АСС.
При обучении новых брелков, информация о старых брелках стирается.

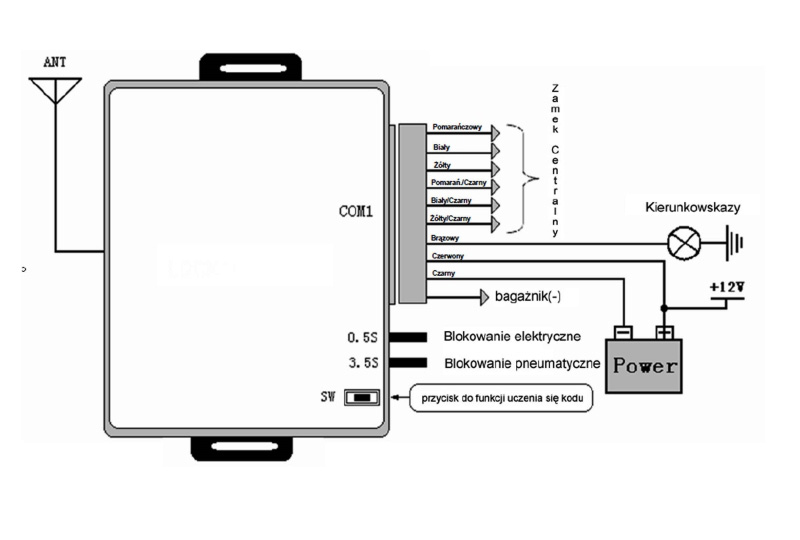

Ещё пара функций которые можно переключать. Переключаются путём установки перемычек «джамперов».
Находятся внутри корпуса, на плате сигналки. А могут быть и сбоку на корпусе.

Немного описания:
CZ1 — Длительность импульса на контактах центрального замка. ( электрические привода / пневматический ЦЗ). Не всегда если у вас воздушный цз нужно ставить перемычку. Всё зависит от того как это будет устанавливаться.
CZ2 — Моргание поворотов при открытии двери. (Моргать / не моргать).
CZ3 — Функция Anti- hijack (включать / не включать). Что такое не знаю, не проверял.
CZ4 — Авто постановка на охрану. (Выключена / включена).

Информация ни откуда не скопирована, а напечатана собственноручно, так что при копировании ссылка сюда обязательна.

Дополню немного.
В комментариях говорилось что могут быть немного другое расположение перемычек программирования. Так что если с Вашей сигналкой есть инструкция, загляните и в неё. И если есть что-нибудь интересное по теме пишите в комментариях, может кому пригодится. Спасибо за информацию!

Из комментариев:
Kodix
На одной и той же модели сигналки логика джемперов может отличаться. Сигналка JVC CD021 на плате. В инструкции отличается положение пары перемычек

Изменены положения джамперов Автопостановки и Anti- hijack.

Если есть что-нибудь интересное по этой теме пишите в комментариях, может кому пригодится.
Спасибо за информацию!

Что это такое? Комплект Alarm умеет следующее:

1. Реагировать на сигналы от датчиков движения, разбития, открытия и т.д. путем отправки SMS сообщений и дозвона на указанные номера
2. Имеет возможность подключения 4 проводных и 6 беспроводных зон защиты (по факту это значит что туда можно навешать сколько угодно датчиков и разбить их на зоны. На деле — не надо перегружать китайское чудо, почему — объясню ниже)
3. Позволяет забить себе в память до 6 телефонных номеров, на которые будет осуществляться дозвон и уходить SMS
4. Есть динамик и микрофон (можно вести диалог с нарушителем, при условии что он станет с вами говорить)
5. Управление и программирование можно осуществлять дистанционно (позвонили на номер сим-карты, которую вставили в контроллер, ввели пароль либо пользователя для каких-то действий, либо пароль админа для программирования)
6. 3 группы времени постановки на охрану
7. Можно записать 10 сообщение для тревоги
8. Беспроводные брелоки для снятия/поставки на охрану
9. Встроенный аккумулятор до 7 часов работы

В чем преимущества данного комплекта? Во-первых — стоимость, на текущий момент комплект, включающий в себя сам контроллер, два брелока, антенну, сирену и два беспроводных датчика и блок питания, стоит около 5000 рублей плюс минус. За такую цену данный комплект — просто находка. Еще одно немаловажное преимущество — простота развертывания. Как писал выше — большим плюсом является звук сирены, он настолько бесит и раздражает, что даже если злоумышленник и продолжит свое черное дело, то по итогу ему придется полежать в клинике Стравинского как минимум. И это несомненно плюс. Из минусов — при отключении света более чем на 7 часов настройки сбрасываются, ну и должен сказать о том, что сама настройка попортит вам немало крови. Почему, потому что для ОДИНАКОВЫХ комплектов — РАЗНЫЕ ИНСТРУКЦИИ. Методом проб и ошибок была выяснена наиболее распространенная инструкция, которая подходит ко многим контроллерам данной линейки. Поэтому ни в коем случае не стоит терять инструкцию, которая прилагается к комплекту.

Ходят упорные слухи что такие системы периодически глючат. Этот факт я не исключаю, но должен заметить что по большей части глюки относятся не к самому контроллеру, а к датчикам (неправильно смонтированным). Но нельзя исключать и программные сбои.

Охранная система GSM оповещения — инструкция пользователя

• 4 проводных и 6 беспроводных зон;
• Позволяет настраивать и сохранять 6 телефонов (голос) и 3 (сообщения);
• Удаленный двунаправленный интерком;
• Удаленное управление/программирование с телефона (мобильного телефона);
• Удаленное управление/настройка основной панели средствами СМС, взятие под охрану/снятие с охраны;
• Изменяемое оператором содержимое СМС сообщений/оповещения;
• 10 групп повременного взятия под охрану/снятия с охраны;
• 10 групп для повременного контроля домашней аппаратуры (откр./закр.);
• Возможное использование беспроводного звукового извещателя-сирены (опция);
• Автоматическая 10-секундная запись сообщений;
• Встроенные интуитивно понятные сообщения на английском языке;
• Аварийная блокировка памяти и очистка информации;
• Функция управления одной кнопкой: внешнее взятие, внутреннее взятие, удаленное взятие под охрану;
• Простота подключения беспроводного оборудования и дополнительных аксессуаров;
• Взятие под охрану, снятие с охраны, мониторинг и интерком при помощи звонка с телефона;
• Функция программирования зон для реального времени, с задержкой, 24 часа;
• Встроенный NI-HI аккумулятор поддерживает работоспособность до 5 ч. после выкл. основного питания;
• Наличие функции обнаружения ложного срабатывания и низкого напряжения.

Введение

Простая для конфигурирования и управления беспроводная охранная электронная система воплощает в себе новейшие достижения в области охранных технологий, технологий GSM, встроенный STC микропроцессор, а также обладает рядом полезных особенностей, таких, как голосовое сопровождение, англоязычные СМС, обучение кодированию и т.д.

В дополнение, данная охранная система высокоавтоматизирована, подает голосовые или СМС оповещения, согласно состояния и без необходимости применения изнурительного ручного управления. Стабильность, надежность, безопасность системы позволяют найти ей широкое применение в части охраны магазинов и гипермаркетов, офисов и жилых помещений.

Установка магнитного датчика на дверь.

Используйте подходящий двусторонний скотч для крепления магнитной части на дверь и передатчика на дверную коробку. Обратите особое внимание на то, что дистанция от магнита до ответной части (сторона со светодиодами) не должна быть слишком большой.

Установка инфракрасного датчика

Принцип работы инфракрасного датчика заключается в обнаружении границ разных по температуре сред, дистанция обычно составляет 5-12 метров. Инфракрасный датчик должен быть установлен на высоте около 2.2 метра от поверхности (пола), четко «нацелен» на охраняемую область. Обратите внимание, данный датчик может быть установлен только в помещение и таким образом, чтобы солнечный свет не попадал в зону его действия, нельзя устанавливать датчик вблизи окон и других мест, где возможно внезапное изменение температуры. Место и качество установки в значительной степени влияет на точность срабатывания.

Технические характеристики

Заводские установки

Установка основного модуля

Позаботьтесь о том, чтобы основной модуль был удален от больших металлических объектов и бытовой техники, способных внести помехи, а также железобетонных стен, несгораемых дверей, способных подавить сигнал.

Установка SIM-карты

Шаг 1: Сдвиньте крепление SIM карты в направлении открытия.

Шаг 2: Аккуратно, согласно форме, разместите SIM карту.

Шаг 3: Сдвиньте крепление SIM карты в направлении закрытия.

Настройка основного модуля

Оперативные сообщения

 Первое включение

После правильной установки, вставьте SIM карту в основной модуль, осуществите проводные подключения и подсоедините GSM антенну, затем воткните адаптер питания. В это время индикаторы всех 6 зон и 2 функциональных моргнут единократно и устройство издаст длинный продолжительный «гудок» (время поиска сети занимает от 8 до 55 сек. Пока сеть в порядке, «гудок» прекращен, индикатор питания все время горит и система находится в состоянии «снято с охраны».

Напоследок, сдвиньте переключатель питания от батареи в позицию [ON] кусачками или маленькой отверткой.

Сброс на заводские установки

Первым делом отключите питание от резервной батареи и отключите источник питания, нажмите и удерживайте кнопку [Set], расположенную сверху прибора, затем подключите адаптер. Примерно через 3 сек. Устройство издаст длинный «гудок» и все индикаторы загорятся и потухнут. Теперь вы можете отпустить кнопку. Это означает, внутренние настройки прибора выполнены и возвращены к заводским установкам, процедура прошла успешно

Запись голоса

В состоянии «снято с охраны» нажмите [Set] 3 раза, устройство издаст длинный «гудок» и [Arm] («взятие под охрану») индикатор будет моргать раз в сек. Запись начата. При нормальной громкости голоса запись происходит на расстоянии 30 см от прибора. 10 сек спустя запись автоматически прекращается и [Arm] («взятие под охрану») индикатор потухнет.

Ввод параметров

В состоянии «снято с охраны», нажмите и удерживайте [Set], 3 сек. спустя устройство издаст длинный «гудок», [Arm] («взятие под охрану») индикатор моргнет и устройство перейдет в режим установки параметров.

Пока устройство находится в этом режиме, ([Arm] («взятие под охрану») индикатор моргает), вы можете изменять различные настройки повторно. Если вы прекратите оперирование более, чем на 30 сек. Устройство автоматически завершит режим параметрирования и вернется в состояние «снято с охраны».

Выход из меню параметрирования

После завершения параметрирования индикаторы всех зон выкл., но [Arm] («взятие под охрану») индикатор моргает; нажмите [Set] на 3 сек..устройство покинет режим параметрирования, [Arm] («взятие под охрану») индикатор выключится, система вернется в состояние «снято с охраны».

Привязка пульта дистанционного управления

В состоянии «снято с охраны», войдите в настройки и нажмите [Set] еще раз, система издаст короткий «гудок» и все индикаторы зон вкл., что означает, что система находится в состоянии привязки. Возьмите пульт дистанц. управления, который необходимо привязать и нажмите любую кнопку на нем для того, чтобы он начал беспроводную передачу данных на устройство. После получения данных устройством, оно издаст «гудок» и все индикаторы зон потухнут, что означает успешную привязку.

Примечание, устройство поддерживает привязку до 8 пультов дист, управления. Привязка всех пультов осуществляется таким же способом.

Удаление пульта дистанц, управления

В состоянии «снято с охраны» войдите в настройки и нажмите [Set] еще раз, прибор издаст длинный «гудок» и все индикаторы зон вкл . прибор входит в состояние привязки.; Нажмите и удерживайте [Set] 3 сек., устройство издаст длинный «гудок» и все индикаторы зон погаснут. Пульт ДУ успешно удален.

Примечание: при данной процедуре удаляются все пульты дистанционного управления.

Привязка охранной зоны

В состоянии «снято с охраны», войдите в настройки, нажмите [Set] еще раз для того, чтобы войти в режим удаленного управления привязкой, нажмите [Set] еще раз и индикатор охранной зоны загорится; после этого, возьмите датчик, надлежащий для программирования в данной зоне, переключите его в «сработан», чтобы его радиосигнал передался в прибор; после получения прибором сигнала, он издаст «гудок» и индикатор зоны 1 выключится, что означает, что привязка к зоне 1 прошла успешно.
Примечание в состоянии «снято с охраны», войдите в настройки, пропустите привязку пультов ДУ и продолжайте нажимать [Set], индикаторы охранных зон будут загораться один за другим, выберите надлежащую зону для программирования и индикатор данной зоны загорится. Повторите операцию привязки для всех других зон.

Привязка к определенной охранной зоне может быть перезаписана автоматически, это означает, что только последняя привязка остается действительной. Таким образом, привязка только одного датчика к одной зоне может быть выполнена. Если требуется привязка более одного то вы можете изменить адресный код и цифровой код датчиков одного типа на одинаковый. Если так поступить, то, осуществив привязку одного датчика, система будет воспринимать остальные (с такими же кодами) так же, как его. для той же охранной зоны

Удаление привязки

В состоянии «снято с охраны», войдите в установки и пропустите привязку пультов ДУ; нажмите [Set] еще раз, индикатор зоны 1 загорится, после чего зажмите на длительное время (Set), три секунды спустя прибор издаст «гудок» и индикатор зоны 1 потухнет. Удаление привязки для зоны 1 успешно произведено.

Беспроводная клавиатура

В установках перепрыгните на зону 6 еще раз. нажмите (Set), индикаторы всех зон загорятся, происходит изучение беспроводной клавиатуры.

Программирование через удаленное управление

Всё программирование основного модуля осуществляется оперированием через нажатие кнопок клавиатуры телефона или отправкой СМС команд, что требует предварительного ввода номера (дозвона) SIM карты, установленной в приборе.

В состоянии «снято с охраны», после того, как проверка исправности GSM соединения прошла успешно, дозвонитесь по номеру SIM карты системы с мобильного (или фиксированного) телефона. Система ответит автоматически, выдаст голосовое сообщение «Please enter the password» («Пожалуйста введите пароль»). После этого Вы можете ввести правильный пароль (Заводской — 8888), после чего система издаст длинный «гудок» и [Arm] («Под охраной») индикатор будет моргать, обозначая, что система входит в режим удаленного программирования.

Функции

СМС команды

Данные команды могут быть введены по телефону, с беспроводной клавиатуры или СМС.

Изменение пароля

*1[xxxx][xxxx]*

x — символ нового пароля, пароль оператора и пароль программирования не могут быть одинаковыми

Установка телефонных номеров (от 1-6 — для звонка, от 7-9 — для смс)

#1[xx…..xx]#

#2[xx…..xx]#

…..

#8[xx…..xx]#

#9[xx…..xx]#

Программирование охранных зон

*8АВ*

А — номер охранной зоны, В — тип охранной зоны

А: номер 1-6 соответствует охранным зонам с 1 по 6 соответственно, 7-0 (0 как 10) — проводным зонам L1-L4

B: тип охранной зоны, где 0 — зона удалена, 1 — в реальном времени, 2 зона интеллект. контроля, 3 — аварийная зона, 4 — охранная зона множ. выбора, 5 — зона с задерж. авар., 6 — зона повторного срабатывания

Оперирование сиреной

#0АВ#

А — обозначает будет ли сирена звучать, когда включена и снята с помощью пульта (0 — звук вкл, 1 — звук выкл.)

В — время звучания

Установка выхода по питанию

*0АВ*

«А» 0-9 устанавливает состояние 12V источника питания согласно следующего;
0=нет выхода 12/.1=выход 12V в состоянии «снято с охраны», отключает выход в других состояниях
2 ог 3=выход 12V в состоянии «взято под охрану».
4 ог 5=выход 12V в состоянии «интеллект. Контроля»,
6 or 7= выход 12V в состоянии «взято под охрану» или «интеллект. Контроль».,
8= выход 12V в состоянии «Тревога!».
9=выход 12V постоянно.

Установка проводной части

*7АВСD*

где 1 — нормально открытая зона, 0 — нормально закрытая зона

Способы удаленной настройки

Вы можете использовать любой телефон для дозвона на прибор он будет автоматически распознан, как только вы позвонили количество раз. установленное в системе. Когда вы услышите гудок, введите пароли (Двойной гудок, если пароль неверный, если число неверных вводов пароля превысит 3, то прибор автоматически завершит вызов («повесит трубку»), если пароль введен верно, вы можете приступать к удаленному управлению системой.

Нажмите # после окончания всех операций, после этого можете завершить другие операции и положить трубку телефона.

Нажмите “1” для внешнего мониторинга
Нажмите “2” для звучания сирен
Нажмите «3” для отмены сирен
Нажмите “4” для установки всех защит
Нажмите “5” для отмены всех защит
Нажмите “6” для воспроизведения записей
Нажмите “7” для подачи 12V выходом
Нажмите “8” для прекращения подачи 12V выходом

Напоминаю, что вопросы можно задать в группе https://t.me/newqosgroup
