Система 902в техническое описание и инструкция по эксплуатации

Система 902В
предназначена для постановки дымовых
за­вес в целях маскировки.

Пуск дымовых гранат
производится как с места, так и с ходу.

Боекомплект
системы 902В состоит из шести гранат ЗД6,
расположенных в пусковых установках
системы.

13.2.1. Устройство системы 902в

Система
902В состоит из шести пусковых установок
1, 2, 3, 4,
5,
6
и
пульта 7 (рис. 157) управления.

Пусковые
установки предназначены
для пуска дымовых гра­нат и закреплены
на кронштейнах, приваренных к башне (по
три слева и справа).

Рис. 157. Размещение
системы 902В:

1, 3,
5 — пусковые установки
пер­вой группы; 2,
4, 6 — пусковые
установки второй группы; 7 — пульт
управления

Пусковые установки
разбиты на две группы по три уста­новки
в каждой.

Пусковая
установка состоит из трубы 1
(рис.
158), казен­ника 3
и
контактного устройства 5.

Казенник
3
закреплен
на кронштейне башни и служит для
соединения всех составных частей
пусковой установки.

Труба
служит
для направления полета дымовых гранат.
На трубе имеются четыре гнезда а
под
ключ. Труба ввинчи­вается в казенник
3
и
контрится стопором 6.

Заглушка
7 служит для герметизации внутренней
части пусковой установки и поджатия
дымовой гранаты к контакту.

Стопорное
кольцо 4
служит
для удержания дымовой гранаты в пусковой
установке.

Контактное
устройство 5
служит для передачи электроим­пульса
от бортовой сети на электрокапсюльную
втулку дымовой гранаты и состоит из
следующих частей: электробойка 1
(рис. 159), пружины 2
электробойка,
контактной пружины 3, изоляционной
втулки 4,
корпуса
5, втулки 6
штыря,
изолято­ра 8,
шайбы
9, крышки 10,
муфты
13
шланга,
прокладки 14,
стопорной
шайбы 16,
контакта
17
с
изолятором.

Контактная
пружина З обеспечивает надежный
элек­троконтакт между штырем
изоляционной втулки 4
и
электро­бойком 1.

Пружина
2
электробойка
размещена в гнезде изоляци­онной
втулки 4
и
предназначена для постоянного поджатия
электробойка к контакту электрокапсюлыюй
втулки (ЭКВ) дымовой гранаты.

Прокладка
14
обеспечивает
герметичность соединения контактного
устройства с казенником.

Шайба
9
предназначена
для соединения металлической плетенки
12
провода
7 с муфтой 13
шланга.
На резьбу муфты шланга наворачивается
защитная пружина //, предназначенная
для защиты провода от механических
повреждений.

Рис. 158.
Пусковая установка:

1 —
труба; 2 —прокладка; 3
— казенник;4
— кольцо стопорное;
5 — контактное устройство;
6 — стопор;
7 — заглушка; 8—винт;
а —
гнезда

От
самоотвинчивания контакт с изолятором
стопорится сто­порной шайбой 16.
С
помощью винтов крышка 10
поджимает
муфту 13
шланга
к изолятору <3, обеспечивая герметичность
контактного устройства со стороны
токоведущего провода.

Пульт
управления (рис.
160) предназначен для производства пусков
дымовых гранат.

Микровыключатели
3
и 4 служат
для подключения групп пусковых установок
к бортсети (микровыключатель 5 не
исполь­зуется).

Переключатель
2
служит
для подключения к бортсетй любой из
трех пусковых установок в каждой группе
(положение 4 не используется).

Рис. 159. Контактное
устрой­ство:

1 —
электробоек;
2 — пружина
электробойка; 3 —
контактная пру­жина;
4 — изоляционная
втулка; 5 — корпус;
6 —
втулка штыря в сборе; 7 — провод; 8
— изолятор; 9
— шайба; 10
— крышка в сборе; 11
— защитная пружина; 12
— ме­таллическая
плетенка; 13 —
муфга шланга; 14 —
прокладка; 15 — ка­зенник;
16 —
стопорная шайба; 17 —
контакт с изолятором

Кнопка
6
предназначена
для пуска дымовых гранат, лам-_па
i—для
сигнализации о наличии дымовых гранат
в пусковых установках и проверки наличия
электроцепи при техобслужи­вании.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

Материал из энциклопедии Руниверсалис

У этого термина существуют и другие значения, см. Туча (значения).

Система АЕК-902 «Туча» — советская унифицированная система запуска 81-мм дымовых гранат с объектов бронетанковой техники.

История

Система была разработана научно-исследовательским институтом прикладной химии в 1979 году и после завершения испытаний принята на вооружение в 1980 году (вариант 902А «Туча-1»), в дальнейшем были разработаны варианты 902Б и 902В.

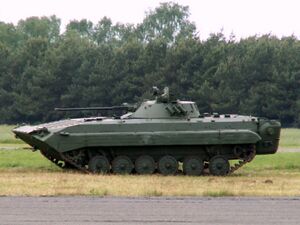

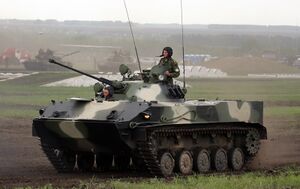

Изначально устанавливалась на бронетехнику СССР (танки Т-62, Т-64, Т-72, Т-80, боевые машины пехоты БМП-1П, БМП-2, БМП-3, разведывательные машины БРМ-1К, боевые машины десанта БМД-3 и др.) и стран Организации Варшавского Договора, после самороспуска ОВД в 1991 году она поставлялась на экспорт и получила широкое распространение в различных странах мира.

Система устанавливается не только на новую бронетехнику производства стран Восточной Европы (в качестве примера можно привести российские Т-90 и БМД-4, украинские Т-84, БТР-3 и БТР-4), но и на ранее выпущенную советскую бронетехнику в ходе её модернизации (в качестве примера можно привести украинские БТР-80УП и БМП-1У, белорусские БТР-70МБ1 и болгарские БТР-60ПБ-МД1).

Системы 902В «Туча» производятся в Словакии (на заводе в городе Дубница-над-Вагом)^[1].

В декабре 2017 года производство систем 902В «Туча» было освоено в Белоруссии (их производит предприятие в городе Барань)^[2].

Описание

Система предназначена для постановки аэрозольных дымовых завес для задымления участков местности в целях маскировки.

Пусковое устройство представляет собой 81-мм гладкоствольный гранатомёт-мортирку массой 1,35 кг с длиной ствола 270 мм, оснащённый электроспуском, который неподвижно крепится к корпусу бронемашины (возможна сборка нескольких пусковых гранатомётов в единый блок).

Общая масса системы из шести мортирок с креплениями — 10,4 кг пустой и 24,5 кг снаряженной.

В качестве боеприпасов используются 81-мм дымовые гранаты 3Д6, 3Д6М и 3Д17 длиной 220 мм и весом 2,34 кг.

Дальность пуска гранат составляет около 300 м. Начало интенсивного дымообразования 10-20 секунд, продолжительность интенсивного дымообразования — до 2,5 минут. Длина непросматриваемой завесы серо-чёрного дыма — 30-45 м, высота завесы — около 8 м.

Варианты и модификации

Система производится в нескольких вариантах исполнения: 902А, 902Б, 902В, 902Г и 902У.

Примечания

Литература

• Система 902. Техническое описание и инструкция по эксплуатации Э.902.00.000 ТО. М.: Воениздат, 1980. — 22 стр.

Название: Система 902. Техническое описание и инструкция по эксплуатации
Издательство: Воениздат
Год издания: ?
Страниц: 20
Язык: Русский
Формат: DjVu
Размер: 0,66 Mb
Скан: den213

Описание: Настоящее техническое описание и инструкция по эксплуатации предназначены для изучения устройства и работы системы 902, а также для руководства при ее мон¬таже и эксплуатации на объектах.
