В этой публикации я подробно расскажу, как выгодно заказать, настроить и использовать терминал спутникового интернета Starlink от компании Илона Маска SpaceX. Если вы задумались о покупке терминала, то здесь вы найдете все ответы на ваши вопросы. Starlink — это действительно чудо, которое заслуживает вашего внимания. Забегая вперёд добавлю, что, если вы не найдете ответа на ваш вопрос, вы всегда можете спросить в комментариях.
Содержание
- Введение
- Упаковка и комплектация
- Штатив-база
- WI-FI Маршрутизатор
- Антенна
- Кабель питания
- Подключение и настройка
- Тест скорости
- Возможности приложения
- Оформление заказа, цены, тарифы
- Вывод
Starlink поставляется в обычной картонной коробке со специальными вставками для надёжной фиксации содержимого внутри упаковки. Свой терминал я заказывал через Германию, поскольку так было быстрее. Несмотря на дальнюю дорогу, все пришло в целостности и сохранности. На коробке кроме логотипа компании SpaceX, больше нет никакой дополнительной информации.
При открытии коробки мы сразу видим одну из двух частей пластиковых вставок, которые фиксируют содержимое.
Под пластиковой вставкой скрыта сама антенна терминала и штатив, или база для фиксации антенны.
Стоит отметить, что металлический штатив отделен от антенны дополнительной вставкой из пластика, что защищает антенну от нежелательных повреждений при транспортировке.
Непосредственно под антенной лежит самая короткая графическая инструкция использования, что я видел в своей жизни. Забегая вперёд скажу, что, в принципе, включение и настройка антенны выглядит точно, как и на инструкции.
Далее в коробке находится непосредственно WI-FI роутер и кабеля для подключения термина.
Также в комплекте имеется бумажная инструкция на многих языках, включая русский. Но, по сути, это не инструкция, а сборник предостережений. Хотя ниже вы поймёте, что для настройки терминала не нужна никакая инструкция.
Вся комплектация терминала Starlink выглядит следующим образом.
Штатив имеет четыре точки опоры, он изготовлен из довольно толстого металла. Ниже приложу несколько фото, на которых наглядно можно увидеть размеры штатива.
Обратите внимание, на каждой из опор штатива есть специальные отверстия, при помощи которых можно осуществить надёжную фиксацию антенны на любой плоскости.
В центре штатива имеется специальный паз для фиксации антенны. Отмечу, что антенна на штативе фиксируется очень надёжно, и для ее извлечения требуется приложить определенные усилия. Также стоит отметить, что вся конструкция штатива покрыта каким-то полимерным покрытием. Предполагаю, это сделано для его защиты от коррозии.
Маршрутизатор, как и вся продукция компании, выполнен в минималистическом стиле. Лицевая сторона выполнена из прозрачного пластика, под которым нанесен логотип компании и рисунок. Также добавлю, что на устройстве нет ни одной кнопки для управления или сброса. От других пользователей Starlink слышал, что это минус и вносит неудобства в использование. Но я с этим категорически не согласен. Все настройки и управление можно осуществить через приложение на смартфоне, о котором ниже расскажу подробнее.
Ниже приложу фото с размерами устройства. Также добавлю, что маршрутизатор сделан из качественных материалов, он имеет монолитную конструкцию и хорошо собран. При заказе Starlink я думал, что маршрутизатор будет стоять неустойчиво. Для меня это важный момент, потому что у меня дома проживают два активных кота. Но по факту, при подключении кабелей к устройству, маршрутизатор, как бы, «опирается» на них, и надёжно стоит на любой ровной плоскости.
Сама антенна изготовлена из каких-то полимеров и материнской опоры. Трудно описать это словами, но, поверьте, она сделала из действительно хороших материалов и собрана «ровными» руками. Для тех, кому могут понадобиться точные размеры антенны, приложу ниже несколько фото с ее габаритами.
На опоре антенны имеется кнопка фиксации, она служит для извлечения устройства из металлического штатива. Как я говорил выше, антенна сидит в штативе очень плотно, поэтому извлекать ее нужно аккуратно, прикладывая умеренное усилие.
Из опоры антенны выходит кабель подключения. В антенне он установлен стационарно, и извлечь его нельзя. По крайней мере, я его сильно не дёргал, хотя, по логике и спецификации, он должен из антенны извлекаться. Длина кабеля составляет 22.9 метра. На первый взгляд кажется, что этого будет с головой достаточно. Но учтите, что антенну вам нужно установить на крыше вашего дома. И если аккуратно протянуть кабель, то его может даже и не хватить. Однако, за вполне внушительный ценник в официальном магазине Starlink можно приобрести более длинный кабель. Также следует отметить, что в терминале Starlink используются свои собственные разъемы, поэтому ничего стороннего вы к нему не подключите.
Продолжая тему разъемов, несмотря на их критику, что я слышал от других пользователей терминала, ничего плохого сказать за них не могу. Они сделаны качественно и так, как и на многих других разъёмах, ломаться особо нечему. Также на разъёме имеется специальная влагозащитная вставка. Хотя, если разобраться, то этот разъем подключается к маршрутизатору, который должен находится в помещении. Но защиту от влаги и пыли почему-то конструкторы предусмотрели.
В дополнение по антенне хочется сказать, что на ее опоре видимо установлены сервоприводы, которые позволяют вращать ее в нужном направлении при автоматическом поиске спутников. Также на антенне имеется ряд технологических отверстий, предназначения которых я не знаю. Однако, отмечу, что в регионах с низкими температурами, терминал точно можно использовать. В ней установлена специальная система антиоблединения, которая при низких температурах топит снег и лёд, скопившийся на антенне.
Провод питания изготовлен из мягкого и эластичного кабеля, который имеет длину 1,8 метра. На нем также установлен разъем подключения со специальной резиновой защитой.
Для подключения антенны нужно предварительно скачать приложение под названием Starlink с Google play или App store. Далее устанавливаем антенну на улице, на открытой местности, и подключаем провод от нее к маршрутизатору. Также подключаем кабель питания как показано на фото ниже. При этом загорается небольшой синий индикатор, сигнализирующий о роботе устройства.
Далее заходим в приложение, вводим свой логин и пароль (логином служит почта которую вы указали при заказе Starlink, пароль придумываете при заказе) и нажимаете «Start Setup». Далее все очень просто, и интуитивно понятно. Нужно выбрать модель вашей антенны, и подтвердить, что вы уже установили ее на открытой местности. Также подтверждаем, что маршрутизатор подключен к питанию и антенне.
После этого подключаемся по WI-FI к маршрутизатору, придумываем ему имя и пароль. Затем немного ждём, и вскоре все готово к использованию. Как вы видите, вся настройка занимает не более 5 минут. На одном из этапов антенна начнет вращаться, и находит оптимальное положения для связи с группировкой спутников. Также во время работы она может автоматически корректировать свое положение. Но в моем случае сутки прошли практически без поворотов и корректировок.
Теперь можно подключаться к WI-FI маршрутизатору, и наслаждаться скоростным интернетом от Starlink.
Компания поставщик услуги обещает интернет на скорости до 250 Mbps. Мои тесты скорости подтверждают это заявление. Хотя, иногда скорость и проседает до 120 Mbps. Но сигнал никогда не пропадает. И скорость не падает до мизерных показателей.
Через приложение можно производить все необходимые настройки антенны и маршрутизатора. Их можно при необходимости по отдельности перезагрузить. Также имеется интерфейс для поиска, при помощи смартфона, оптимального местоположения для антенны.
На остальном функционале останавливаться не вижу смысла. Так как он, в основном, касается настроек антенны, в которые вряд ли придется «залазить». Также, в случае необходимости, можно написать в службу поддержки. Кстати, здесь немного остановлюсь. Для написания письма в службу поддержки, нужно выбрать интересующую вас тему, и в готовом ответе на вопрос поставить дизлайк. Тогда открывается тикет для заполнения и отправки в службу поддержки.
Я заказывал Starlink на официальном сайте компании. Для заказа нужно выбрать необходимую вам версию устройства. На всех останавливаться не буду, а только скажу, что версия для бизнеса — это точно не ваш вариант. Версия Residential считается базовой. Она предназначена для использования антенны на одном месте. В случае смены локации, придется добавлять новое местно установки в приложении. Версия RV уже более интересная. Я ее и заказал. Из плюсов сразу стоит отметить, что антенну этой версии можно использовать где угодно в пределах континента, на котором она покупалась. Также, в любой момент можно включить и выключить обслуживание антенны. И версия Maritime предназначена для моряков. После того как определились с версией Starlink, вводим на сайте ваш адрес, или индекс в поисковой строке. Выбираем из всплывшего списка что вам нужно, и переходим в раздел оформления заказа и оплаты.
Антенну я заказывал на друга в Германию, она обошлась мне в 480 евро. а друг потом переслал мне ее в Украину за 40 евро через DHL. Суммарно срок доставки ко мне домой вышел немногим больше двух недель. Именно поэтому я заказывал антенну через Германию, если оформлять заказ напрямую, то это могло занять около двух месяцев. Также отмечу, что в Европе обслуживание версии RV обходится на 20 евро в месяц дороже. Поэтому, антенну я сразу переоформил на украинскую регистрацию через техподдержку. Цена ежемесячной абонплаты во всех странах разная, к примеру, у нас она составляет 70 долларов США.
Также перед оформлением заказа стоит зайти на сайт и убедиться, что вы проживаете в регионе, где услуга спутникового интернета доступна.
Подводя итог хочу сказать, что лет 10 назад я и представить себе не мог, что буду пользоваться высокоскоростным спутниковым интернетом. Но технологии развиваются в современном мире очень стремительно, и это заставляет задуматься, что нас ждёт в будущем. Непосредственно, по самому Старлинку скажу, что очень доволен покупкой — всё работает именно так, как обещает компания. Также удивила простота настройки и подключения. Единственное, что смущает — это месячная абонплата, но оно того стоит, особенно в современных реалиях. На этом все, и спасибо вам за внимание. Если у вас остались вопросы по теме, я с радостью отвечу на них в комментариях.
Содержание
- Спутниковые станции
- Декларация ТС RU С-RU.АУ05.В.07035
- Производитель контакты
- Продукция и предоставленные документы
- Кем осуществлялась сертификация?
- Информация о документе
- Получить консультацию от эксперта
- Экcпорт антенна спутниковая из России
- Проверить наличие скан копии для декларации ТС RU С-RU.АУ05.В.07035
- Декларация ТС RU С-RU.АУ05.В.07036
- Производитель контакты
- Продукция и предоставленные документы
- Кем осуществлялась сертификация?
- Информация о документе
- Получить консультацию от эксперта
- Экcпорт антенна спутниковая из России
- Проверить наличие скан копии для декларации ТС RU С-RU.АУ05.В.07036
- Аурига-1,2В
- Фотогалерея
- Характеристики
Спутниковые станции
Предназначена для организации скоростного канала передачи данных через космические аппараты (КА) связи и вещания гражданского назначения, расположенные на геостационарной орбите, в Ku- и C-диапазонах частот. Возможна доработка станции для работы в Ка-диапазоне частот.
Также в перспективе возможна работа станции через КА широкополосной спутниковой сети, в том числе и через КА, расположенные на высокоэллиптической орбите.
Станция может обеспечивать организацию цифрового высокоскоростного канала для:
- цифровой обмен в глобальной и корпоративных (ведомственных) сетях
- цифровую (IP) телефонную связь
- видеоконференцсвязь
- трансляции мультимедийной цифровой информации
ОСОБЕННОСТИ:
- высокоточный разборный офсетный рефлектор диаметром 1,2 м, изготовленный из композитных материалов
- возможность развертывания и управления станцией одним человеком без специальных знаний в области связи
- автоматизация всех основных функций после выбора спутника
- Выносной пульт управления или ноутбук( возможность удаленного управления по Web-интерфейсу)
- возможность эксплуатации в сложных климатических условиях
Мобильная станция спутниковой связи Аурига-1.4ВА предназначена для установки на подвижные объекты (кузов-фургоны, крыши транспортных средств, контейнеров) и организации с коротких остановок высокоскоростного канала передачи данных через космические аппараты связи и вещания гражданского назначения, расположенные на геостационарной орбите, в Кu- и С-диапазонах частот. Также возможна работа через перспективные космические аппараты широкополосной спутниковой сети.
- обмена данными, включая данные межмашинного обмена и документальные данные
- цифровой (IP) телефонной связи
- видеоконференцсвязи
- трансляции мультимедийной цифровой информации
- организации цифрового обмена в глобальной компьютерной сети
- удаленное управление станцией через WEB-интерфейс
- автоматизированное развертывание и наведение на спутник за 5 минут
- управление работой станции персоналом без специальной подготовки в области связи
- автоматизированное сопровождение космического аппарата
- высокоскоростная компенсация отклонений наведенной антенны при влиянии внешних факторов на объект установки
- возможность эксплуатации в сложных климатических условиях
-относительная влажность воздуха 98% и температура + 35 ° С;
-температура окружающей среды от -40 ° С до + 50 ° С;
-пониженное атмосферное давление до 450 мм рт.
-скорость ветра до 20 м / сек.
Корабельная станция спутниковой связи «Аурига-1.0К» предназначена для организации дуплексного высокоскоростного канала спутниковой связи в Ku-диапазоне в направлениях «корабль-берег» с использованием VSAT-технологии через спутники-ретрансляторы, расположенные на геостационарной орбите. Работа станции может осуществлятьcя как через центральную земную станцию (HUB), которая обеспечивает управление работой всей сети, так и встречно. Постоянная связь со спутником при движении и изменении курса корабля, при воздействии бортовой качки обеспечивается за счет использования гиростабилизированной антенной системы, способной контролировать положение антенны в трехмерном пространстве и удерживать направление на спутник- ретранслятор.
- блок управления антенной
- маршрутизатор на базеUHP
- арбитратор (опционально)
- коммутатор Ethernet (опционально)
- источник бесперебойного питания
Источник
Декларация ТС RU С-RU.АУ05.В.07035
Производитель контакты
Продукция и предоставленные документы
Кем осуществлялась сертификация?
Информация о документе
Получить консультацию от эксперта
Бесплатная консультация от эксперта Кизьяков Анатолий Петрович, старший специалист органа по сертификации Получить консультацию
Экcпорт антенна спутниковая из России
Компания осуществляющие экспорт антенна спутниковая из России, включая, таможенные платежи, логистику до Азии, Европы, США — ЭкспортВ
Проверить наличие скан копии для декларации ТС RU С-RU.АУ05.В.07035
К сожалению декларации по номеру: ТС RU С-RU.АУ05.В.07035 у нас нет в базе. Если она появится мы можем прислать вам его на почту
Источник
Декларация ТС RU С-RU.АУ05.В.07036
Производитель контакты
Продукция и предоставленные документы
Кем осуществлялась сертификация?
Информация о документе
Получить консультацию от эксперта
Бесплатная консультация от эксперта Кизьяков Анатолий Петрович, старший специалист органа по сертификации Получить консультацию
Экcпорт антенна спутниковая из России
Компания осуществляющие экспорт антенна спутниковая из России, включая, таможенные платежи, логистику до Азии, Европы, США — ЭкспортВ
Проверить наличие скан копии для декларации ТС RU С-RU.АУ05.В.07036
К сожалению декларации по номеру: ТС RU С-RU.АУ05.В.07036 у нас нет в базе. Если она появится мы можем прислать вам его на почту
Источник
Аурига-1,2В
Фотогалерея
По габаритам станция спутниковой связи семейства «Аурига» близка к перевозимой двухканальной станции спутниковой cвязи Р-448. Отличия заключаются в том, что Р-448 имеет разборную конструкцию. Как известна, Р-448 предназначена для организации двух высокоскоростных каналов связи в Ku или С – диапазонах с использованием VSAT-технологии через космические аппараты связи отечественной орбитальной группировки типа «Экспресс», «Ямал» и через космические аппараты широкополосной спутниковой связи Министерства обороны Российской Федерации «Благовест» в С-диапазоне частот расположенные на геостационарной орбите.
Характеристики
| Диапазон частот на приём, МГц | 10950,0 — 11750,0 |
| Диапазон частот на передачу, МГц | 13750,0 — 14500,0 |
| Шаг сетки частот, кГц | 10 |
| Поляризационная развязка, дБ | не менее 30 |
| Мощность передатчика, Вт | не менее 6 |
| Эффективная изотропно излучаемая мощность, дБ Вт | не менее 49 |
| Скорости сигналов, кбит/с | 32-4096 |
| Потребляемая мощность, Вт | не более 80 |
| Габаритные размеры (Ш×В×Г), мм | 980х860х600 |
| Полная масса, кг | 112,8 |
Источник
ЗАГРУЗКА ТАБЛИЦЫ КОДОВ ЛУЧЕЙ
Как правило, модем не поставляется с установленной на заводе стандартной таблицей кодов
лучей. В этом случае ее необходимо загрузить. В некоторых обстоятельствах эта таблица может
устареть (напр., если абонентское оборудование долго хранилось на складе). В этом случае
необходимо её обновить (заменить), загрузив наиболее свежую версию.
Чтобы загрузить файл таблицы кодов лучей:
- Получите от службы технической поддержки Оператора связи (поставщика услуг), новый файл
таблицы кодов лучей или скачайте его на сайте Оператора - Подключите носитель информации (компакт-диск, флэш-диск или сетевой ресурс) с файлом
таблицы к ПК. - Запустите браузер, чтобы открыть страницу «CPE Installation» (Установка модема).
- Введите адрес http://sky.manage в адресную строки и нажмите клавишу Enter. Откроется
начальная страница мастера установки. - Щёлкните по иконке настроек (шестеренка) в правом верхнем углу экрана.
Откроется меню настроек. - Щёлкните по ссылке Load RF Cluster Table (Загрузить таблицу кластеров РЧ).
Откроется диалоговое окно Load RF Cluster Table (Загрузить таблицу кластеров РЧ). - Щёлкните по кнопке Browse (Просмотр) и выберите сохранённый файл таблицы с кодами лучей.
- Щёлкните по кнопке Load (Загрузить), чтобы начать загрузку файла таблицы с кодами лучей.
Когда на экране появится уведомление Import succeeded (Импорт завершён), щёлкните по кнопке OK.
Модем готов к установке.
Подробнее
Скачать таблицу
Расчётная стоимость для частных лиц и бизнеса*
Комплект оборудования индивидуальный абонентский терминал «И-АТ»
ЗА ПОЛНУЮ СТОИМОСТЬ от 80 000 РУБ
Тарифы ЧАСТНЫМ ЛИЦАМ для ка-диапазона
спутник «ямал-601»
Тарифы БИЗНЕСУ для ка-диапазона
спутник «ямал-601»
* Данное предложение не является офертой. Условия оказания услуг можно получить у менеджера по электронной почте: sales@gazprom-spacesystems.ru.
** Только для лучей №: 2, 3, 5, 6, 7, 9, 10, 11, 12, 13, 14, 15, 16,17, 19, 20, 21, 22, 23, 24, 25, 26, 32.
В стоимость оборудования не включается стоимость кронштейна, доставки и установки оборудования. Кронштейн для крепления антенной системы на вертикальную поверхность поставляется отдельно при необходимости ~2 000 руб. (зависит от типа поверхности, на которую будет производиться установка антенной системы).
Комплект спутникового интернета
Назначение изделия
Комплект спутникового терминала «И-АТ» предназначен для высокоскоростного доступа в сеть Интернет
посредством спутникового канала. И-АТ поддерживает потоковую передачу видео, IP-телевидение, IPтелефонию и прочие сетевые услуги, требующие высокой пропускной способности соединения.
Правила техники безопасности
Перед началом каких-либо работ по
установке внимательно прочитайте все инструкции по эксплуатации и технике
безопасности, приведенные в настоящем руководстве.

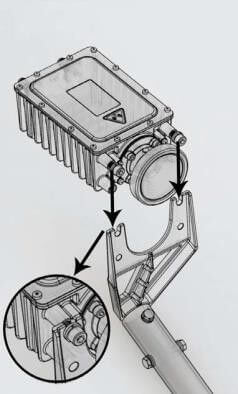

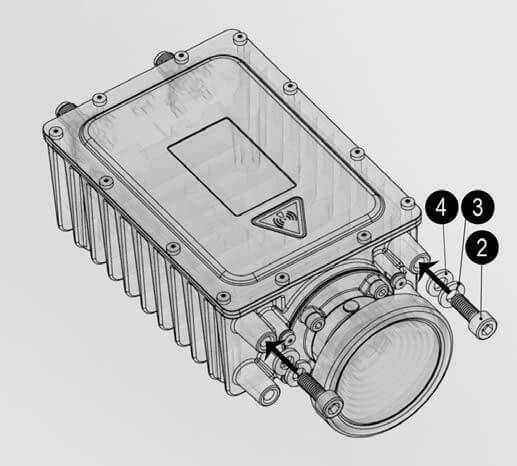

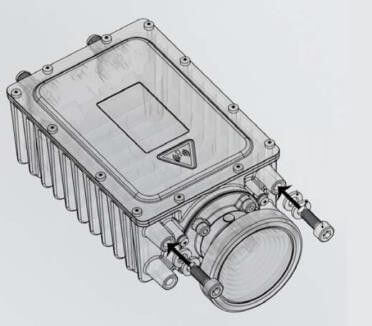

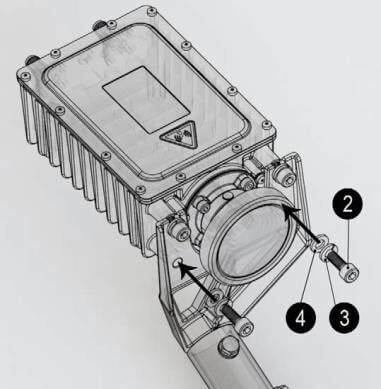

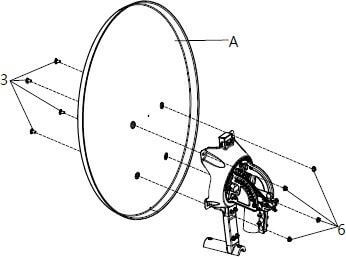

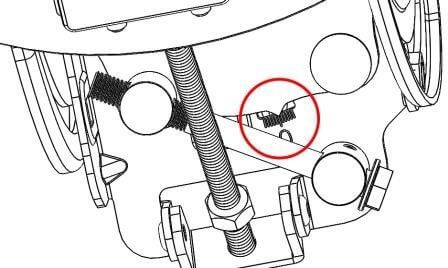

Установка
антенны:
Установите антенну на правильно
закрепленную анкерами мачту или кронштейн, способный выдержать вес антенны и
ветровую нагрузку.
Используйте
такой крепежный материал и способ, которые подходят для конструкции и
механических свойств поверхности. Различные типы стен и крыш определяют
необходимость применения разных типов анкеров для крепления антенной
мачты. В случае
возникновения сомнений привлекайте квалифицированных специалистов.
ВНИМАНИЕ! Опасность радиочастотного излучения: Передающее оборудование на
антенне способно генерировать высокочастотное электромагнитное поле. Обеспечьте
пустое расстояние между облучателем и отражателем (пучок излучения): не входите
в пучок излучения отражателя антенны, если терминал включен и подсоединен к приемопередатчику.
Спутниковый
маршрутизатор (далее – модем):
Электропитание
модема осуществляется от сети переменного тока с напряжением 220В и частотой
50Гц через адаптер электропитания из комплекта поставки. Убедитесь, что
напряжение, указанное на адаптере, соответствует напряжению вашей сети
электропитания. Если вы не знаете, какой стандарт электропитания в вашем доме,
обратитесь в местную энергосбытовую компанию.
Во
избежание перегрева не закрывайте вентиляционные отверстия на верхней
поверхности модема. Не устанавливайте модем на других электронных устройствах
или под ними. Не устанавливайте модем в местах, подверженных воздействию прямых
солнечных лучей. Не устанавливайте модем рядом с источниками тепла. Если модем
установлен в корпусе или шкафу, обеспечьте надлежащую вентиляцию.
Используйте только тот блок питания, который
поставляется в комплекте оборудования. Использование другого источника питания может привести
к повреждению оборудования.
Не
подключайте и не отключайте коаксиальные кабели, если модем находится под
напряжением. На коаксиальных разъемах присутствуют напряжения постоянного тока.
Во избежание повреждения статическим электричеством отключайте или повторно
подключайте кабель Ethernet от терминала или от компьютера
только тогда, когда модем подключен к адаптеру питания и к розетке сети
переменного тока. Подключение к настенной розетке переменного тока через
источник питания обеспечивает хорошее стекание электростатического заряда с модема.
Чтобы
свести к минимуму проблемы отсоединения кабелей, смонтируйте модем в постоянном
месте и конечном положении, из которого его никто не будет передвигать или
повторно устанавливать в будущем. Если коаксиальные кабели подвергаются
механическим перемещениям, они могут отключиться от разъемов.
Во
избежание повреждения оборудования его достаточно протирать чистой сухой
тканью. Никогда не наносите непосредственно на устройство жидкости, химические
вещества или аэрозольные чистящие средства.
Для упрощения сборки и настройки оборудования рекомендуем
привлекать специалистов специализированных монтажных организаций.
Комплектация
|
Антенная A. отражатель антенны – 1 шт; B. штанга облучателя – 1 шт.; C. D. кронштейн приемопередатчика – 1 шт.; E. F. |
A |
|
|
||
|
|
E |
|
|
Крепеж для антенны |
Крепеж кронштейн приемопередатчика |
||||||||||
|
# |
Предмет |
Наименование |
Кол -во |
# |
Предмет |
Наименование |
Кол -во |
||||
|
1 |
|
M6 |
2 |
10 |
|
M6 |
4 |
||||
|
2 |
|
M8 |
4 |
11 |
|
M6 Пружинная шайба |
4 |
||||
|
12 |
|
M6 Плоская шайба |
4 |
||||||||
|
3 |
|
M8 * 16 Винт с полукруглой |
4 |
||||||||
|
4 |
|
M6 пружинной шайбой и шайбой |
3 |
||||||||
|
5 |
|
M4 |
4 |
||||||||
|
6 |
|
М8 |
8 |
||||||||
|
7 |
|
М6 |
2 |
||||||||
|
8 |
|
M6 Шайба |
2 |
||||||||
|
9 |
|
M6 |
2 |
||||||||
|
Трансивер приемопередатчик |
|
||||||||||
|
Коробка 1. Спутниковым маршрутизатором SkyEdge II-c Gemini-i – 1 шт.; 2. 3. 4. 5. |
|
||||||||||
|
Допонительно: · · · · |
|
Установка оборудования
Перед началом установки убедитесь, что
Вам известны следующие данные:
■
Номер луча*
■ Значение угла места**
■ Значение азимута**
■ Значение угла поворота**
■ Код местоположения***
■ Код РЧ-кластера (Код луча) ***
■ Положение поляризации***
*Номер луча определяется согласно
местоположению антенны. Значение параметра Вы можете уточнить на сайте
оператора, где размещена подробная карта покрытия спутника или позвонив в
техническую поддержку Оператора.
**Значение азимута, угла места и угла
поворота необходимо уточнить в технической поддержке Оператора или
воспользоваться калькулятором расчета углов наведения антенны на сайте
Оператора
***Данная информация представлена в
таблице ниже.
Таблица 1 Коды лучей, местоположения и поляризации
|
Номер луча |
Код РЧ- кластера (код луча) |
Код местоположения |
Положение |
Номер луча |
Код |
Код местоположения |
Положение |
|
|
1 |
001B |
000M |
B |
17 |
017B |
000M |
A |
|
|
2 |
002B |
000M |
B |
18 |
018B |
000M |
B |
|
|
3 |
003B |
000M |
B |
19 |
019B |
000M |
B |
|
|
4 |
004B |
000M |
A |
20 |
020B |
000M |
B |
|
|
5 |
005B |
000M |
A |
21 |
021B |
000M |
B |
|
|
6 |
006B |
000M |
A |
22 |
022B |
000M |
B |
|
|
7 |
007B |
000M |
B |
23 |
023B |
000M |
B |
|
|
8 |
008B |
000M |
B |
24 |
024B |
000M |
B |
|
|
9 |
009B |
000M |
B |
25 |
025B |
000M |
B |
|
|
10 |
010B |
000M |
B |
26 |
026B |
000M |
B |
|
|
11 |
011B |
000M |
A |
27 |
027B |
000M |
B |
|
|
12 |
012B |
000M |
A |
28 |
028B |
000M |
B |
|
|
13 |
013B |
000M |
A |
29 |
029B |
000M |
B |
|
|
14 |
014B |
000M |
A |
30 |
030B |
000M |
B |
|
|
15 |
015B |
000M |
A |
31 |
031B |
000M |
B |
|
|
16 |
016B |
000M |
A |
32 |
032B |
000M |
A |
Внимание! Перед установкой необходимо загрузить обновленную
таблицу кодов
лучей, согласно инструкции на стр. 10 Определите подходящее место для Вашей спутниковой
антенны.
Очень важно выбрать подходящее место на открытом воздухе с хорошим видом на спутник: препятствия (например, здания или деревья) могут повлиять на силу сигнала.
Кабель имеет длину 30 м. Расстояние между спутниковой антенной и местоположением модема не должно превышать эту величину.
Инструменты и расходные материалы
Инструменты и расходные материалы,
необходимые для установки спутниковой антенны (в комплект поставки не входят):
- Гаечный ключ 10 мм;
- Гаечный ключ 12 мм;
- Гаечный ключ 7 мм (для изменения положения поляризации);
- Крестовая отвёртка;
- Компас;
- Кабельные стяжки (хомуты);
- Кронштейн или мачта с диаметром трубы — 60.3 мм;
- Кабель заземления;
- Заземляющий хомут.
Настройка поляризации трансивера
(согласно таблице 1 на стр. 3 столбец «Положение Поляризации»)
Определите настройку поляризации
трансивера, для этого осмотрите его корпус, как показано на рисунке. Если
значение на трансивере совпадает со значением положения поляризации в текущем
луче, то переходите к сборке антенны.

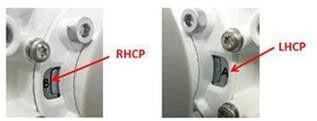

Рисунок 1 положение
поляризации трансивера
Переключение
поляризации трансивера
Шаг 1 Поместите |
Шаг 2 Вывернуть ключа |
Шаг 3 Вытяните облучатель на 3-4 мм из корпуса трансивера, Поверните Затяните винты в перекрёстной справа, внизу слева, вверху слева и внизу справа) с |
|
|
|
|
Сборка
антенны
Шаг 1 Соедините |
Шаг 2 Прикрепите F используя 2 шт. #2 |
Шаг 3 Соедините, |
|
|
|
|
|
Шаг 4 Прикрепите |
Шаг 5 Соедините c B используя 2 шт. #1 «M6 * 50 Винт с |
Шаг 6 Вставьте кронштейн в штангу 4 шт. #5 «M4 * 16 Винт с круглой головкой» |
|
|
|
|
|
Шаг 7 Вставьте #11 «M6 Пружинная шайба» и #12 |
Шаг 8 Вставьте правильно |
Шаг 9 Вставьте |
|
|
|
|
Установка антенны
Монтаж
опорно-юстировочного устройства на мачте
Чтобы смонтировать опорно-юстированный и
задний кронштейны на мачте:
1.
Ослабьте зажимные гайки.
2.
Разместите
опорно-юстированный механизм на мачте.
3. Затяните гайки вручную так, чтобы опорно-юстировочного
механизм можно было вращать на мачте.

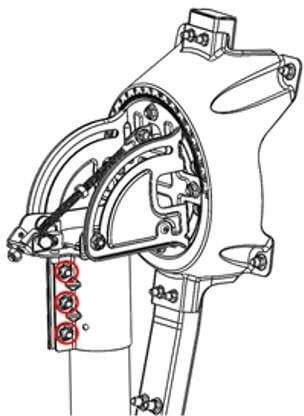

Рисунок 2 монтаж опорно- юстировочного устройства на мачте
Установка номинального азимутального угла
(значение
параметра необходимо уточнить в технической поддержке Оператора или
воспользоваться калькулятором расчета углов наведения антенны на сайте
Оператора)
Чтобы установить номинальный азимутальный угол:

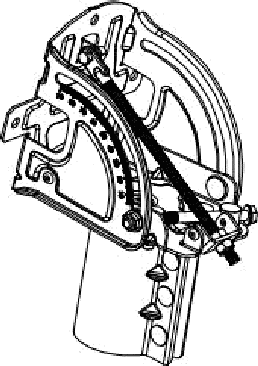

1. Убедитесь, что сетка точной настройки, как показано на
рисунке, установлена на ноль. Если нет, отпустите четыре
азимутальных гайки и отрегулируйте с помощью азимутального
винта;
2. Используя компас, определите направление, чтобы направить антенну в соответствии с
азимутальным значением;
3. Вращайте антенну вокруг мачты чтобы её передняя часть была направлена в
соответствующем направлении.
Вернуться к списку
Страна изготовитель: Российская Федерация
Индивидуальный абонентский терминал (И-АТ) со спутниковым маршрутизатором SkyEdgeII-c Gemini-i S2X с правой круговой поляризацией
Модель, артикул: P/N 575179
Основные параметры и характеристики:
Эффективный диаметр антенны: 0,74м.
Диапазон частот:
на прием – 17,7-20,2ГГц;
на передачу – 29-30ГГц.
Излучаемая мощность приемопередатчика в точке однодецибельной компрессии (P1dB): 2Вт.
Рабочее напряжение: 100-240В 50Гц.
Потребляемая мощность: не более 50Вт.
Рабочая температура и относительная влажность:
Для наружного оборудования: от -40°C до +60°C, 0-100 %;
Для внутреннего оборудования: от 0°C до +50°C, 10-70 % (без конденсации).
Комплектность:
Антенная система с диаметром рефлектора 0,74 м., включающая:
опорно-юстировочный кронштейн — 1 шт.;
задний кронштейн — 1 шт.;
поворотная пластина – 1 шт.;
отражатель антенны – 1 шт.;
штанга облучателя – 1 шт.;
кронштейн приемопередатчика – 1 шт.;
Трансивер Ка-диапазона: приемопередатчик модель AN8024 – 1 шт.;
Спутниковый маршрутизатор: SkyEdgeII-c Gemini-i S2X – 1 шт.,
Дополнительно:
адаптер питания для маршрутизатора – 1 шт.;
кабель Ethernet (патч-корд) – 1 м;

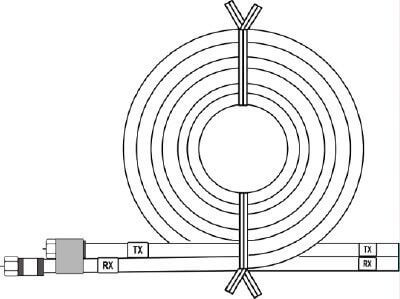

сдвоенный радиочастотный кабель с установленными внешними F-разъемами – 30 м;
F-разъем для установки внутри помещения – 2 шт.;
пакет с крепежом 1 шт.;
краткое руководство пользователя – 1 шт.;
Завод-изготовитель: Gilat Satellite Networks Ltd. 21 Yegia Kapayim St., Kiryat Arye Petah Tikva, 49130, Израиль
Производитель: Gilat Satellite Networks Ltd. 21 Yegia Kapayim St., Kiryat Arye Petah Tikva, 49130, Израиль
Провайдер услуг: АО «Газпром космические системы», телефон 8-800-301-01-41, www.gazpromcosmos.ru
