Старлайн d94 инструкция по установке

Среди самых современных и надежных охранных комплексов для автомобилей, положительно выделяется модель Starline D94. Надежный противоугонный комплекс привлекает отличной защитой с зашифрованным диалоговым кодом, интегрированными мультисистемным интерфейсом 2Can 2Lin, реализуемым режимом 2 can Super Slave, а также дополнительными возможностями.

Данную модель по достоинству оценят владельцы внедорожников 4х4 – стильный дизайн брелка адаптирован как раз под настоящих мужчин, а функционал порадует многочисленными опциями. Владелец авто с такой системой может определить координаты собственного автомобиля благодаря модулю GPS, осуществить автоматический запуск двигателя по таймеру, будильнику или температуре мотора, а также настроить параметры турботаймера. Данная статья содержит подробный обзор сигнализации Старлайн Д94. Почему не заводится с автозапуска Starline.

Комплектация

Охранный комплекс Starline D94 предлагается во многих городах России и доступен для покупки каждому автовладельцу. В комплект входит:

• руководство по установке, инструкции и эксплуатации (три отдельных брошюры);
• головной блок сигнализации, обрабатывающий команды;
• основной пульт управления системой с обратной связью. Брелок обладает ЖК-дисплеем, а на корпусе размещено четыре кнопки для управления различными функциями;
• запасной брелок, также с обратной связью, однако без жидкокристаллического дисплея;
• приемопередатчик сигнала;
• концевики капота и дверей;
• красный светодиод, прикрепляемый к лобовому стеклу;
• кнопка Валет для входа в режим программирования и настроек системы;
• комплект кабелей в количестве, достаточном для подключения;
• датчик температуры мотора;
• реле R2 и реле блокировки;
• звуковая сирена для оповещения о попытках взлома;
• опциональный GSM-GPS модуль;
• обходчик штатного иммобилайзера;
• запасные корпусы для пульта.

Несмотря на то, что брелок Старлайн Д94 выдерживает падение с высоты более двух метров, его все же можно повредить. Как правило, владельцы заказывают чехлы, способные обеспечить дополнительную защиту. Но если поломка произошла, в набор входят два дополнительных корпуса разного цвета. Это поможет не только починить пульт, но и подчеркнуть собственную индивидуальность.

Инструкция по эксплуатации Старлайн Е90

Фишки Старлайн Д94

Автосигнализация Starline D94 способна порадовать своего владельца многочисленными преимуществами и особенностями, среди которых:

• система 2Super Slave. Надежная защита гарантирована благодаря трем аспектам охраны: специальный диалоговый код, дополнительный иммобилайзер и система опознавания;
• благодаря наличию GPS-модуля, владелец может быстро определить координаты авто и убедиться в безопасности машины;
• диалоговая защита. 128-битный код практически невозможно взломать при помощи граббера;
• преимущества в городе. Сигнализация не боится помех даже в суровых условиях – мощный трансивер на 512 каналов обеспечивает надежную обратную связь;
• датчики удара и наклона. Два датчика следят за состоянием автомобиля в формате 3D, исключая возможность поддомкрачивания или угона на лафете;
• всегда в строю. Комплекс Старлайн Д94 имеет внушительный диапазон рабочих температур – от -50 до +85 градусов Цельсия;
• автоматический запуск. Владелец имеет опцию дистанционного старта мотора через определенный промежуток времени, по будильнику или температуре мотора;
• низкое энергопотребление. Система способна похвастать отличной экономичностью – заряд батареи останется достаточным на протяжении 60 дней непрерывной охраны;
• удобство. 2CAN интерфейс делает установку охранных систем на авто с шинами CAN – простой и безопасной;
• GSM-модуль. Данная опция позволяет владельцу скачать специальное мобильное приложение на смартфон и управлять множеством функций непосредственно с телефона;
• дополнительный контроль. Система сканирует окружающее пространство для нахождения брелка в зоне действия;
• многофункциональность. Владелец имеет возможность настроить сервисные функции для своего удобства: аварийную сигнализацию, свет габаритов, складывание зеркал и т.д.;
• бесшумность. Современные силовые ключи делают работу сигнализации максимально бесшумной, а также обеспечивают защиту от короткого замыкания;
• реле R2. Специальный узел, отвечающий за блокировку двигателя в случае угона. Гарантирует дополнительную защиту и безопасность.

Брелок сигнализации Starline D94

Отдельно стоит похвалить пульт управления системы Старлайн Д94. Стильный дизайн по достоинству оценят владельцы внедорожников – имиджевый брелок с пиктограммой кроссовера и яркой графикой придется по вкусу всем. А понятные пиктограммы позволят быстро разобраться в функционале комплекса.

Помимо красоты брелок предлагает еще и практичность – корпус пульта выдерживает падение с высоты до 2,5 метра на асфальт. Отдельно стоит похвалить взаимозаменяемость брелка – в комплекте имеется еще два запасных корпуса (белого и бордового цвета), позволяющие устранить поломку за считанные минуты. Мягкая синяя подсветка не раздражает глаза в темное время суток, а кнопки с крупным тиснением позволяют управлять функциями вслепую.

Программирование сигнализации Starline В9

Как разобрать брелок

Пульт системы Старлайн Д94 достаточно прочен, однако его можно сломать или повредить. В этом случае станет невозможно программирование некоторых функций, а также полноценное управление системой. Благо, трещины на корпусе легко устранить, ведь в комплекте имеется два дополнительных корпуса для пульта. Чтобы установить их, необходимо:

• снять крышку батарейки и извлечь питательный элемент;
• выкрутить один болтик крепления, а затем снять заднюю панель, сдернув ее с защелок;
• установить новый корпус и собрать его в обратном порядке.

Если же требуется замена треснувшего дисплея, то здесь необходим больший комплекс работ. В процессе потребуется:

• отвертка;
• паяльные принадлежности (лампа, олово, канифоль);
• запасной дисплей (стоимость запчасти – около 1500 рублей).

Для начала следует извлечь питательный элемент и снять корпус брелка. После этого необходимо выпаять шлейф от поломанного экрана, а на его место припаять рабочую деталь. Сборка осуществляется в порядке, обратном разборке пульта.

Как прописать брелок

Перед настройкой системы и программированием функций требуется привязка брелков к конкретному автомобилю. Процесс осуществляется при выключенном зажигании. Для того, чтобы привязать брелок, необходимо выйти в режим записи. Для этого потребуется выключить зажигание и семь раз нажать кнопку Valet.

Данная клавиша расположена в местах, скрытых от глаз злоумышленников. Потребуется проверить: карманы дверных карт с внутренней стороны, центральный тоннель между передними сиденьями, пространство вокруг рулевой колонки и педального узла. Место под декоративной крышкой передней панели возле блока предохранителей.

Необходимо нажать клавишу Valet семь раз, после чего включить зажигание. Автомобиль издаст семь звуковых и световых сигналов, подтверждающих переход в нужный режим. На брелке нужно зажать первую и вторую кнопку вплоть до мелодичного сигнала пульта. Аналогичным образом можно привязать запасной брелок — главное, чтобы интервал между действиями не превышал пяти секунд. Выход из режима настроек осуществляется путем выключения зажигания, после которого автомобиль трижды моргнет фарами.

Настройка

Для того, чтобы настроить функции системы под себя необходимо войти в режим программирования. Для этого необходимо снять автомобиль с охраны, выключить зажигание, а затем нажать сервисную клавишу Valet 5 раз. Данная кнопка монтируется установщиками на сервисе и ее стоит искать в скрытых местах: за облицовкой передней панели, вокруг педального узла, между сиденьями, внутри дверных карт и т.д.

После нажатия клавиши Валет 5 раз нужно включить зажигание — автомобиль моргнет фарами пять раз и издаст пять звуковых сигналов. Теперь можно выбрать одну из таблиц настройки, нажав соответствующие клавиши на пульте. Среди разделов:

• охранные функции;
• настройка CAN;
• настройка вводных каналов, принимающих команды по воздуху;
• настройка выходных каналов;
• опции автозапуска двигателя;

Далее выбирается подходящая функция и при помощи нажатия соответствующей кнопки на брелке, ей присваивается нужное значение. При установке дополнительных модулей (GSM или GPS) потребуется обновление и прошивка для активации расширенных функций.

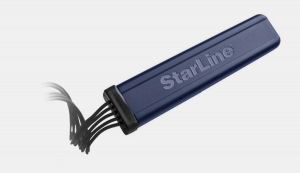

StarLine D94 с модулем gsm/ gps

Сигнализация Старлайн Д94 оснащается GSM и GPS модулем, значительно повышающими степень защищенности автомобиля и удобства пользования функциями. В комплекте с GSM-модулем поставляется СИМ-карта со специальным тарифом, ориентированным на интернет-трафик. После того, как владелец скачает и установит на телефон мобильное приложение, он может управлять множеством функций непосредственно со смартфона:

• осуществлять автоматический запуск двигателя;
• блокировать мотор;
• проводить диагностику;
• включать и выключать различные режимы охраны.

GPS-модуль предлагает расширенные опции. К примеру, владелец может узнать месторасположение двигателя вплоть до нескольких метров, сохранять маршрутную карту за последние три месяца и т.д. А в случае возникновения экстренной ситуации, система способна связаться с ГЛОНАСС и вызвать помощь в указанную точку.

Инструкция по установке

Для установки сигнализации Starline D94 на авто потребуется:

• набор ключей с накидными головками;
• дрель со сверлами;
• набор для пайки: паяльная лампа, канифоль, олово и т.д.;
• термоусадочные трубки, изоляционная лента.

Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытость от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.

Приемопередатчик с сигнальным диодом крепится на лобовом стекле автомобиля. Основным условием является отдаленность от металлических деталей не менее 5-ти сантиметров, чтобы избежать помех или искажения при приеме сигналов. Датчик температуры в салоне крепится так, чтобы он находился вдали от источников тепла или прямых лучей солнца для корректной работы.

Датчик температуры двигателя необходимо крепить на его корпусе, одним из болтов М6. Желательно присоединять его ближе к крышке картера, а не к головке цилиндров.

В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.

Датчик удара размещается вблизи центральной стойки. Желательно смонтировать его так, чтобы можно было получить доступ к настройкам чувствительности если он срабатывает слишком часто.

Сервисная кнопка Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д.

Сигнализация Starline В9

Также для подключения и настройки автоматического запуска на автомобилях, оснащенных механической КПП потребуется программирование нейтрали и подключение концевиков к ручному тормозу. Если машина оборудована автоматической коробкой передач, то владелец обязательно должен переводить рычаг в положение паркинг, иначе автозапуск не будет произведен.

Сначала монтируются все узлы, а затем система подключается, согласно схеме, указанной далее. Питание осуществляется по двум основным проводам:

• черный. Отрицательный контакт, который необходимо прикрепить к кузову автомобиля, это масса;
• красный. Плюсовой провод, который рекомендовано подключать к аккумуляторной батарее или замку зажигания.

Если автомобиль можно завести при помощи кнопки Старт, то подключение осуществляется несколько другим образом:

• красный контакт крепится к аккумулятору, однако через предохранитель, рассчитанный на силу тока не более 30-ти ампер;
• провод синего цвета подключается к педали тормоза;
• желто-черный кабель присоединяется к кнопке старта;
• желтый и зеленый контакт остаются незадействованными.

Для реализации автозапуска и турботаймера на Солярисе используется дополнительный алгоритм:

• красный провод подключается к батарее;
• желтый кабель к системе зажигания;
• зеленый – к выходу АСС;
• синий является дублирующим;
• черно-желтый контакт подсоединяется к стартеру.

Инструкция по эксплуатации Старлайн Д94

Для грамотного использования, длительной службы и реализации всех функций системы желательно прочитать инструкцию по эксплуатации автосигнализации. Далее представлена ссылка на PDF-файл с подробной информацией.

Отзывы владельцев

Николай, 34 года:

Наверное, взял ее из-за стильного вида – дизайн понравился. Но скажу, что функционал у системы очень богатый. Это первая сигнализация у меня, которой можно управлять с телефона. Удобно очень, а главное – легко разобраться во всем обилии функций. Из недостатков, как по мне – небольшие кнопки на пульте, иногда жмешь несколько сразу. Но думаю, что это только у меня такая проблема.

Ирина, 28 лет:

Мне ее посоветовали специалисты на сервисе. Сказали, что как раз охранная система для джипа. Уже больше года езжу с ней и никаких проблем. Особенно удобно то, что можно всегда посмотреть, где находится автомобиль в данный момент или проверить его маршрут за последнее время. Очень актуально, когда авто пользуется еще и дети. К функционалу и надежности системы вообще нет никаких претензий. Да, немного дороговато, но я готова заплатить за качество, и другим рекомендую.

Отзывы по оборудованию и комментарии к материалу

Решил поделится опытом по самостоятельной установке и использованию сигнализации от старлайна на нашем пепелаце. При покупке автомобиля у не совсем официальных официалов (у нас в KZ так) мне предложили поставить Starline A93 по совершенно заоблачной цене… Я отказался, т.к. руки у того электрика точно растут не из плечей, что в последствии подтвердилось неоднократно. Проездив с годик без сиги, было решено ее все-таки внедрять, так как и спокойнее с ней и всякие фишечки можно прикрутить дополнительные. Исходя из прошлого опыта с BMW было решено ставить только старлайн, промониторив все что можно и нельзя я так и не решил что же купить… Все предложения делились на две категории — либо очень дорого, либо очень убого (старо, просто, небезопасно)… Но тут как раз подвернулся вариант с D94 в полной комплектации — и за недорого.

Процесс установки проходил в выходные, во дворе — холодно, но творческий зуд не давал дождаться весны. Была частично разобрана панель, вытащена приборка, раскручен предохранительный щиток. Так же была прикуплена сим карта с халявным интернетом. Процесс установки на сайте старлайна расписан довольно подробно, укажу только несколько нюансов именно для машин с 2014 г.в.
1. В комплекте с сигой идет CAN-модуль, который на наши машины не катит. Пришлось идти к представителям старлайна и докупать LIN-модуль, так как без него вся почти вся прелесть этой сиги теряется. Плюсы которые на данный момент у меня работают: Открытие/закрытие дверей без врезки в силовую схему ЦЗ, автозакрытие стекол при постановке на охрану (к сожалению только при включенном зажигании), при автозаводе сигнализация видит запуск двигателя со 100% надежностью. Так же сигнализация видит поднятие ручника, нажатие педали тормоза и состояние всех концевиков (двери, капот, багажник). Соответственно если есть настроенный LIN-модуль, врезаться во все эти коммуникации не надо, в инструкциях про это ни слова. Достаточно найти LIN-шину и врезаться в нее (в инструкции есть).

2. При первом запуске сигнализации надо обновить прошивку GSM модуля и самой сиги. Кроме этого, на компе настраивается и управление сигнализацией через LIN-модуль. По инструкции, тыкая кнопочку и брелок настроить модуль не получилось — инструкция отстает от версии прошивки и пункты меню не совпадают.
3. Настройки автозапуска изменил так: поставил паузу между зажиганием и прокруткой стартера 5 сек, как на дизеле, время прокрутки стартера поставил максимальное — 6 сек, ибо у нас не Сочи нифига, зимой бывает крутит по 4-5 сек, изменил режим МКПП на АКПП, так как танцы с бубном для включения «программной нейтрали» меня не устраивали. В связи с этим есть один неприятный момент: надо не оставлять машину на скорости. У автомобилей с РК «Даймос» до 2014г был приятный бонус в коробке — датчик нейтрали, у меня же его не оказалось… в планах заколхозить что-то, что не будет давать машине запускаться при включенной передаче. Пока же решение простое — если машина остается на передаче, я не поднимаю ручник и она не запускается с автозавода.
4. Использование дополнительных каналов сиги. Доп.каналы в старлайне это клондайк для колхозных изобретателей и улучшателей. Сейчас у меня с сигнализации включается доп.печка в салоне, включается интегрированный в багажник насос «Беркут». В планах сделать включение фар с брелка и придумать еще какую-нибудь заморочку.
5. Андроидное приложение для GPS/GSM сигнализаций старлайн — агонь — полностью управление сигнализацией, настройки чувствительности датчиков, температура двигателя/салона, баланс сим карты, местоположение авто, суточный, недельный, месячный пробег, трекинг по карте! Сказка, но как обычно, счастье оно не вечно, и вот уже месяца три этот сервис мягко говоря работает не очень хорошо…
6. Дальность работы основного брелка — машина до брелка достает за 600-800 метров, а брелок до машины только 50-70м. Я думал что это моё обычное везение на всякие радости жизни, но нет, ребята из старлайновского сервиса сказали что такое творится почти со всеми брелками D 94. Кроме этого стала плохо срабатывать кнопочка включения охраны. Выход — покупать брелок от похожей сигнализации, но без изображения жыпа на экранчике.

7. Иногда не срабатывает закрытие ЦЗ — Режим охраны включается, а двери не блокируются. Помогает повторное нажатие на закрывание — как лечить и куда лезть еще не понял, будем посмотреть, так как за год было всего раз 5.
8. Как обычно, остались лишние запчасти: беспроводное реле — хотел внедрить секретку, но по отзывам умирают они часто, так что передумал. Ищу возможность переделать его во что-то нужное.
