Пожалуйста, прочитайте внимательно!
Перед началом эксплуатации охранного комплекса внимательно прочитайте настоящую инструкцию и обратите особое внимание на разделы, отмеченные знаком
. Для того чтобы определить, подходит ли данный охранный комплекс для Вашего автомобиля, руководствуйтесь требованиями изготовителя автомобиля и инструкцией по эксплуатации автомобиля.
Если Вы не смогли определить, подходит ли данный охранный комплекс для установки на автомобиль, верните его продавцу в течение 14 дней с момента покупки.
Охранный комплекс является сложным техническим устройством, предполагающим подключение к цепям автомобиля, связанным с работой двигателя.
Установка охранного комплекса должна быть произведена только специально обученными квалифицированными специалистами.
Запрещается осуществлять монтаж, программирование, обслуживание, ремонт и разборку-сборку охранного комплекса лицами, не являющимися квалифицированными специалистами и не прошедшими обучение и проверку знаний по технике безопасности.
При программировании параметров охранного комплекса устанавливаемые параметры не должны противоречить требованиям инструкции по эксплуатации автомобиля.
Пользователь несет полную ответственность за ущерб, причиненный людям, животным и имуществу в результате использования охранного комплекса не по его прямому назначению или с нарушениями требований безопасности, изложенных в настоящей инструкции.
Изготовитель не несет ответственности за убытки и несчастные случаи, вызванные несоблюдением правил безопасности и требований, изложенных в настоящей инструкции.
Во избежание возможных недоразумений сохраняйте документы, прилагаемые к охранному комплексу при продаже. Проверьте заполнение гарантийного талона, в том числе наличие даты продажи и печати продавца. При отсутствии даты продажи (покупки) гарантийный срок исчисляется с момента изготовления охранного комплекса.
Срок службы охранного комплекса составляет 5 лет при условии, что изделие устанавливается и эксплуатируется в соответствии с инструкциями по эксплуатации, установке и схемой подключения.
Если у вашего охранного комплекса есть брелок или беспроводная метка:
- не носите брелок или метку на одной связке с ключами от автомобиля;
-
при передаче автомобиля на обслуживание или мойку всегда переводите комплекс в сервисный режим. Не передавайте метки и брелоки третьим лицам для предотвращения несанкционированного доступа к охранным функциям;
- не оставляйте брелоки или метки в местах, доступных для детей и животных;
- не допускайте попадание жидкостей в брелок;
- если на дисплее брелока появилась иконка, предупреждающая о разряде элемента питания брелока, заблаговременно примите меры по замене элемента питания;
- храните запасной элемент питания в автомобиле в заводской упаковке.
-
Contents
-
Table of Contents
-
Bookmarks
Quick Links
SMART
TRACKER
M66
USER MANUAL
1
Related Manuals for Starline M66
Summary of Contents for Starline M66
-
Page 1
SMART TRACKER USER MANUAL… -
Page 3
GSM GPS tracker User manual instruction… -
Page 4: Table Of Contents
Operation modes ……….14 Normal mode …………..14 Anti-hijack mode …………15 Service (Valet) mode ………….16 Devices registration mode ……..17 Satellites tracking ……….21 GSM control commands ……..21 Tracker installation and connection ….29 Configuration …………. 34 Using M66 tracker with StarLine E9 alarm systems……34…
-
Page 5
Attention! Prior to use security system carefully read this manual paying special attention to the sections marked and check whether this security system is suitable for your car, considering car manufacturer’s requirements and car operation manual. The security system is a complicated technical device implying connection to the car circuits related to engine operation. -
Page 6
The manufacturer shall not be responsible for losses and injuries caused by failure to observe the safety rules and requirements outlined in this manual. To avoid possible misunderstandings, keep the documents enclosed to the security system at sale. If there is no sale (purchase) date specified, the warranty period is counted from the date of security system manufacture. -
Page 7
Safety precautions during charging of your car’s storage battery Remember that any battery charging process implies supply of voltage exceeding the rated 12 V to the storage battery and accordingly to the car circuit, which may damage car electronic equipment and additional installed equipment in your car. -
Page 8
All the aforesaid devices and modes may cause uncontrolled supply of increased voltage over 25 V and up to 60 V to the car circuit and cause car electronics and security system components failure. The light-up method should not be used for storage battery charging. -
Page 9: General Description
General description StarLine M66 GSM GPS smart tracking device (hereinafter referred to as the tracker) is designed to monitor location and routes of vehicles with 12/24V on board voltage. Also it can immobilize vehicle remotely with owner command via text message or mobile App (Anti-hijack option).
-
Page 10: Owner Id Card
• Emergency disarm code — to override security mode and unlock engine start if enabled. • Service code — to enter and program the main unit settings in StarLine Master software. ATTENTION! Do not share an emergency override code with anyone.
-
Page 11: Wireless Tag
The wireless tag ATTENTION! The tags in factory package are in transport power saving mode, i.e. off. This mode is indicated with yellow and red LED flaching on a tag button push. Before use push the button several times until LED turns to green flash on every push.
-
Page 12
GLONASS coordinates are obtained Tracker is connected to computer with violet StarLine Master started Tag battery replacement To replace a tag battery open the housing neatly with a thin flat item. Put a new CR2032 type battery inside, observing the right polarity (negative down and positive up). -
Page 13: Technical Specification
Technical specification Parameter Value 2G Quad band GSM GPRS GSM standard 850/900/1800/1900 MHz SIM cards quantity 1 nano SIM card GSM antenna design integrated Radio short-range channel Bluetooth Smart • CAN • 1 USB External interfaces • 1 universal input •…
-
Page 14: Operation Modes
Operation modes The tracker is controlled with SMS text messages, wireless tag, personal account at starline.online StarLine mobile App. Normal Mode In normal mode tracker allows to drive when registered owner ID tag is detected in operation range. If tag is not in range then engine shall be blocked and SMS alert sent to owner phone number.
-
Page 15: Anti-Hijack Mode
SMS message 31 YYYY (where YYYY is the confirmation 31 YYYY code) to the system number within 10 minutes. 2) command from the mobile application StarLine.
-
Page 16: Service (Valet) Mode
SMS command 30 XXXX 30 XXXX (where xxxx is emergency disarm code) or a command from the StarLine mobile application (you also need to enter emergency disarm code). If a wrong emergency disarm code is entered 3…
-
Page 17: Devices Registration Mode
3) command from StarLine App 4) command from starline.online account Switching to service mode will be indicated with yellow LED light. Service mode is disabled with one of the following methods: 1) push and hold a tag button withing 3 sec…
-
Page 18
Login Emergency disarm code Password Service (Valet) code Login and password for access to starline.online private account If a wrong emergency disarm code is entered 3 times, then code entry shall be suspended for 15 min with corresponding SMS alert submitted to an owner phone. -
Page 19
LED flash and SMS message. If tag pairing failed then LED lights up red. 5) Repeat steps 1 to 3 for the remaining tags. 6) Pair a smartphone with use of StarLine mobile App. Paring code is 000000. Successful paring shall be confirmed with SMS message. -
Page 20
Exit from the device registration mode will be confirmed by SMS message with the number of registered devices. Registration of StarLine R6 wireless relay unit: 1. Switch ignition Off. 2. Disconnect BAT, OUTPUT and INPUT R6 wires from vehicle circuits. -
Page 21: Satellites Tracking
After exit from Registration mode M66 switches to Disarmed mode and remains in it until tag is detected and then lost in operating range. Satellites tracking Tracking is carried out in GPS and GLONASS navigation systems. Vehicle position and routes are monitored at starline.online account or mobile App.
-
Page 22
1234 40, where: 1234 — is a sample (default) GSM password, 40 — command code. The alerts and permissions rules for M2-M4 phones are managed in starline.online personal account. The list of SMS commands is given in the table. SMS command… -
Page 23
SMS command Command meaning text Device registration mode enter, where REG ХХХХ REG ХХХХ ХХХХ— emergency disarm password Registered devices list request REG? REG? 45 45 SIM-card balance and GSM+GPRS BALANCE BALANCE connection level request MONEY MONEY Flexible logics program enable, where N –… -
Page 24
SMS command Command meaning text Request on GSM connection level, battery voltage, system software INFO INFO version 0000ХХХХ 0000ХХХХ 0000 ХХХХ 0000 ХХХХ Record new guest GSM — password, where ХХХХ — new password GSMPSWХХХХ GSMPSWХХХХ GSMPSW ХХХХ GSMPSW ХХХХ 0050XXXXYYYY 0050XXXXYYYY Record new emergency disarm… -
Page 25
SMS command Command meaning text Record new М2 tel. number, where 0002XYXXX 0002XYXXX X – alarm call alert setup (1 – enable 0002 XY XXX 0002 XY XXX alert, 0 – disable alert), M2XYXXX M2XYXXX Y – alarm SMS alert setup (1 – enable alert, 0 –… -
Page 26
SMS command Command meaning text Emergency M1 number change, where: ZZZ9900PINXYXXX ZZZ9900PINXYXXX ZZZZ — GSM password; ZZZ 9900 PIN ZZZ 9900 PIN PIN – emergency disarm password, XY XXX XY XXX X – alarm call alert setup (1 – enable alert, 0 –… -
Page 27
SMS command Command meaning text Enable turning to roaming SMS – alert 00522 00522 with automatic GPRS disable 00523 00523 Enable GPRS in roaming 00524 00524 Disable GPRS in roaming 009401 009401 Enable all commands for M2 tel. number, allowed for M1 М2+ М2+ 009400… -
Page 28
SMS command Command meaning text Record internet access APN for the active SIM card, where: NAME – APN address, mandatory parameter (for example, APN NAME APN NAME internet.mts.ru) LOGIN PSW – login and password for LOGIN PSW LOGIN PSW access, not mandatory parameters (for example, mts mts) If no any parameter is specified, so APN settings will be erased. -
Page 29: Tracker Installation And Connection
Tracker placement recommendations The tracker must be placed so that its cover (side with the StarLine logo) is pointing towards the sky. When installing the body of the tracker must not be obscured by metal objects and coatings. The…
-
Page 30
Connection diagram… -
Page 31
Cut one of the factory engine control circuits and connect an additional blocking relay. The blocking type – normally open (NO) or normally closed (NC) can be configured in the StarLine Master application. Normally closed blocking type is set by default. -
Page 32
Example of normally open blocking connection… -
Page 33
Example of normally closed blocking connection Green wire – connection to vehicle ignition circuit. Brown wire and brown-white wire – connection to vehicle CAN bus interface wires. -
Page 34: Configuration
Program is available for download at help.starline.ru Using M66 tracker with StarLine E9 alarm systems M66 tracker can be used as external GSM GPS extension module for StarLine E9 alarm systems. It’s paired via Bluetooth Smart bringing the following features: •…
-
Page 35
Software setup and upgrading The software setup and upgrading for each device is performed separately. To program and upgrade M66 tracker use a service code from M66 personal ID card. To program and upgrade E9 alarm system use a service code from E9 personal ID card. -
Page 36
2) Switch M66 tracker into registration mode. Send SMS command REG XXXX XXXX, where XXXX — emergency disarm code from M66 personal ID card. Wait for the confirmation SMS text message: «Device successfully registered: external control unit». 3) Registration finish shall be confirmed with 2 flashes… -
Page 37
2. Load StarLine Master software. 3. Enter to device settings. 4. Find «General operation modes» section in «General settings» tab and select the «Smart tracker» mode. 5. Register all the previously registered to StarLine M66 devices (tags, smartphones, relay module R6). -
Page 38
The manufacturer reserves the right to modify and improve the product design and technical features without prior notice.
В ассортименте компании StarLine есть устройство, которое сочетает функции GPS-маяка и противоугонной системы. Речь идет об умном трекере StarLine M66, который подходит для мониторинга не только личных автомобилей, но и транспорта, задействованного в коммерческой сфере.

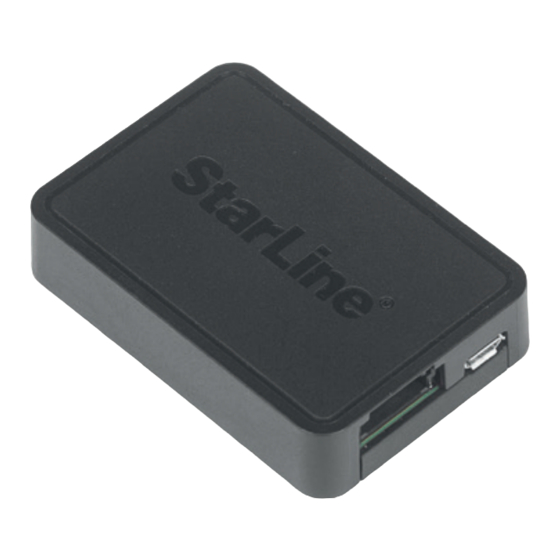

Трекер Starline M66 Эко
Устройство обладает оптимальным функционалом без лишних опций, поддерживает авторизацию не только по специальной метке, но и по смартфону, а также имеет надежную защиту от электронного перехвата данных при регистрации трекера Старлайн М66.
Назначение умных трекеров StarLine M66
Телематический трекер StarLine M66 используется для мониторинга автотранспорта с бортовой сетью напряжением 12 (легкового) или 24 В (грузового). Работа устройства основана на платформе 6-го поколения. Авторизация и обмен данными осуществляются через энергоэкономичный беспроводной протокол Bluetooth Smart.
Умный трекер Старлайн М66 представлен в двух версиях, как и GPS-маяк StarLine M18. Они различаются комплектацией и некоторыми функциями. С обоими трекерами поставляются:
- сим-карта;
- кабель для подключения;
- информационная пластиковая карта;
- предохранитель с держателем;
- печатная документация.
С трекером M66 M ECO поставляется компактная метка, для которой характерна высокая защита от влаги и энергоэкономичность. Устройство длительное время может работать от одного элемента питания.
Для установки новой батарейки нужно поддеть корпус метки тонким пластиковым или металлическим предметом. После этого остается установить внутрь отсека элемент питания.
При этом важно соблюдать полярность, а перед закрытием корпуса нельзя забывать про водозащитную прокладку, которая располагается между частями корпуса.
Версия M66 S предусматривает авторизацию только по смартфону (не имеет метки) и не предполагает разделение треков по метке (2 метки, 2 водителя, 2 трека).
Обратите внимание! Авторизация по смартфону доступна на iPhone с версией iOS 9 и выше.
В трекере Старлайн М66 реализовано несколько функций:
- умный мониторинг;
- умная авторизация;
- охрана машины;
- контроль манеры вождения;
- диагностика.
Умный мониторинг на starline.online, со смартфона или планшета
Трекер помогает отслеживать координаты и определять зоны маршрутов. GPS-ГЛОНАС антенна обладает повышенной чувствительностью, поэтому моментально определяет местоположение с точностью до 2,5 м. Используя опцию геозон, можно настроить границы для автомобиля, при выезде за которые система уведомит об этом автовладельца.
Умная авторизация
Трекер Старлайн М66 позволяет автовладельцу авторизоваться по метке или смартфону, зарегистрированному в качестве метки. Автомобиль допускает владельца к вождению авто при условии, что машина будет находиться в зоне контроля метки.
Надежная охрана автомобиля
Трекер имеет противоугонные функции: автоматически блокирует двигатель, когда включается зажигание, обнаруживается несанкционированное движение (если сработал датчик движения), из зоны контроля трекера пропала метка или смартфон, например, когда водителя заставили покинуть машину. При покушении на автомобиль маячок отправляет тревожное смс, уведомляя о случившемся автовладельца.
Дополнительно в трекере реализован режим «Антиограбление», который позволяет защитить водителя от разбойного нападения при движении. После получения смс-команды «31» устройство блокирует двигатель при любой попытке начать движение.
Отключить «Антиограбление» можно тоже смс-командой, но уже «30 хххх», где хххх – это код экстренного выключения охраны, который представлен на пластиковой карте владельца.
Контроль манеры вождения
На основе показаний акселерометра формируется статистика стиля вождения, которая становится доступна в мобильном приложении StarLine. Система учитывает торможения, характер маневров, ускорения, величину скорости.
Это позволяет проанализировать характер вождения, чтобы в дальнейшем быть аккуратнее, получать меньше штрафов, снизить риск ДТП, которые ведут к расходам на ремонт, и предотвратить преждевременный износ деталей автомобиля.
Во вкладке «Стиль вождения» в мобильном приложении 3 раздела:
- «Оценка качества вождения»;
- «Риски» (количество опасных маневров, которое обнуляется каждые сутки или через 100 км пробега);
- «Место в общем рейтинге».
Функция контроля манеры вождения удобна не только для самого автовладельца. Отдав кому-то автомобиля на время, можно узнать, насколько аккуратным было вождение.
В коммерческой сфере опция позволяет отслеживать характер вождения каждого из нанятых водителей.
Диагностика
Трекер StarLine M66 может сообщать о различных неисправностях и сбоях. В приложении на смартфоне отображается код ошибки с расшифровкой. Если неисправностей нет, то иконка в разделе «Диагностика» подсвечивается зеленым цветом.
Подобная опция позволяет отслеживать техническое состояние автомобиля, что актуально как для обычных, так и для коммерческих авто. Автовладелец сможет вовремя обратиться в сервисный центр и предотвратить появление больших расходов на ремонт.
Принцип и особенности работы трекеров StarLine M66
Основные функции StarLine M66 обусловлены компонентами, которые присутствуют в основном блоке устройства. Внутри него находятся:
- GSM-модуль. Обеспечивает передачу данных по сотовой сети для связи с пользователем через смс или голосовой интерфейс.
- Цифровой акселерометр. Устройство, срабатывающее при ударе или движении, помогая оповещать автовладельца о несанкционированном воздействии.
- Модуль Bluetooth Smart. Отвечает за авторизацию автовладельца, которая необходима для начала движения.
- Интерфейс 2CAN. Необходим для внедрения трекера в электрическую систему автомобиля, т. е. для подключения.
- Приемник GPS/ГЛОНАСС. Устройство для определения местоположения автомобиля.
В комплекте с трекером поставляется пластиковая карта, которая содержит:
- Сервисный код для настройки комплекса в приложении StarLine Мастер.
- Код экстренного выключения охраны – его ни в коем случае нельзя никому сообщать.
- Логин и пароль для авторизации на сайте starline.online и в приложении StarLine.
На корпусе трекера есть светодиод, индикация которого позволяет отслеживать его состояние. Расшифровка всех цветов светодиода приведена в таблице ниже.
Питание и установка
Трекер Старлайн М66 работает от бортовой сети, а не от батареек. Это делает устройство более компактным, позволяя легко разместить его в укромном месте. Главное – располагать маяк так, чтобы он был обращен своей основной стороной вверх, т. е. к небу. Основная сторона та, на которой изображен логотип StarLine.
Поверх трекера не должно быть ничего металлического. Сигнал проходит через стекло, пластик, декоративную обшивку дверей, но его не пропускает металлизированная тонировка, металлический кузов и другие детали из металла. Подключение устройства осуществляется очень просто и быстро через CAN-интерфейс.
Команды управления трекерами Старлайн М66
Управление трекером StarLine M66 осуществляется посредством простых смс-команд. С их помощью можно записать конкретный номер телефона в качестве М1, т. е. главного, включить-выключить режим «Антиограбление» и сервисный режим, а также запросить координаты автомобиля и зарегистрировать метки или смартфон, используемый в качестве метки. Также в функционале трекера предусмотрен большой список дополнительных команд, которые необходимо уточнять в инструкции по эксплуатации, поставляемой с GPS-маяком.
Регистрация трекеров Старлайн М66
В функционале трекера StarLine M66 предусмотрен режим «Регистрация устройств», позволяющий добавить новые метки и смартфоны. Максимальное количество – 5 шт. Важное условие регистрации всех меток и смартфонов заключается в том, что они должны регистрироваться одновременно, поскольку те, что были записаны в память до этого, будут удалены.
Первый шаг – войти в режим регистрации меток Старлайн М66, для чего необходимо:
- Включить зажигание. При этом трекер должен быть в нормальном, а не сервисном режиме.
- Отправить смс-команду типа «reg хххх» или «рег хххх», где хххх – код экстренного выключения охраны (указан на пластиковой карте владельца).
- Дождаться, пока придет ответное сообщение об успешном входе в режим регистрации.
Обратите внимание! Нормальный режим – основной рабочий режим трекера, в котором он позволяет движение автомобиля при условии наличия метки в зоне видимости.
Порядок регистрации меток и смартфонов:
- Достать из метки батарейку. Вставить ее обратно, удерживая кнопку метки. Светодиод должен загореться красным цветом.
- Отпустить кнопку. В течение 10 секунд светодиод должен выдать серию вспышек красного цвета, а затем одну зеленого цвета, которая подтверждает успешную регистрацию. Дополнительно об этом будет отправлено смс.
- То же повторить для остальных меток.
- После меток провести регистрацию смартфона, используя мобильное приложение StarLine. Об успешном выполнении также придет смс.
В заключение
Таким образом, трекер StarLine M66 – это многофункциональное компактное устройство, в котором за счет программной платформы 6-го поколения реализован широкий набор функций: отслеживание местоположения, противоугонные опции, автодиагностика, ведение статистики вождения. GPS-маяк прост в установке и подключении, подходит для использования в личных и коммерческих целях, позволяя сделать «умным» не только один автомобиль, но и целый автопарк.
