Стенд э 240 инструкция по эксплуатации

Электрическую схему стенда модели Э240
можно условно разбить на следующие
функциональные узлы: привод, силовой
блок питания, тахометр, источник питания,
измеритель крутящего момента, амперметр,
вольтметр,

устройство контроля
изоляции цепей низкого напряжения

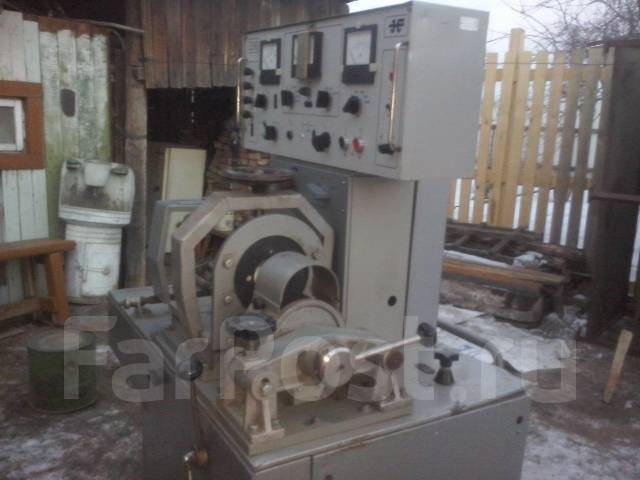

Рис. 1. Стенд контрольно-испытательный

Конструкция стенда показана на рис. 1 и
2

Стенд
состоит из трех основных частей: основания
38, панели приборов35 и стойки 36.

Основание
выполнено сварным из гнутых профилей
и закрывается легкосъемными крышками.
Сверху на основании расположены: натяжное
устройство 4 для крепления проверяемых
генераторов, вариатор 3, зажимное
устройство 31 для крепления стартеров,
тормозное устройство 32 для стартеров,
рукоятка управления вариатором 33, клемма
37 для подключения стартеров. Внутри
основания расположены: электродвигатель
1 (М), силовой блок питания 34, автоматический
выключатель сети 2 (S3).

Рис. 2. Стенд контрольно-испытательный
(вид сбоку)

В исполнении – 01 рядом с автоматическим
выключателем устанавливается переключатель
напряжении сети 220В или 380В.

На стойке 36 расположены: реостат нагрузки
5 (R3) и переключатель
нагрузки 30 (S7). С помощью
пакетного переключателя 30 и реостата
5 можно установить ток нагрузки проверяемых
генераторов от 0 до 100А.

На панели приборов расположены:

— галетный переключатель 9 (S4),
предназначенный для выбора соответствующего
номинального напряжения (12В или 24В),
используемого при проверке
электрооборудования, снятого с автомобиля;

— розетка 8 для подключения датчика
тахометра (ХS2);

— розетка 6 для контроля изоляции (XS4);

— индикатор 7 контроля изоляции (HL);

— клеммы 11 и 12 для подключения проверяемого
электрооборудования;

— переключатель вольтметра 13 (S10);

— вольтметр 14 (РЗ);

— розетка 15 используется для измерения
напряжения переменного тока (XS3);

— переключатель 16 омметра-тахометра-силоизмерителя
(S1);

— розетка омметра 19 (XS6);

— измерительный прибор 18 (омметр, тахометр,
силоизмеритель) (Р1);

— ручка 17 регулятора нуля омметра (R2);

— галетный переключатель 20 с положениями,
указывающими — модуль и число зубьев
шестерни проверяемых стартеров (S11);

— амперметр 21 предназначен для измерения
силы тока в цепях генератора и стартера
(Р2);

— галетный переключатель 22, с помощью
которого устанавливаются диапазоны
измерения силы тока (S5);

— индикатор 23 «Перегрузка» (Н4);

— кнопка «Пуск» 25 (S12,
черного цвета);

— кнопка принудительного возбуждения
24 (S9);

— кнопка «Стоп» 26 (S8,
красного цвета);

— индикатор «Сеть» 27 (Н1);

— предохранитель 28 (f );

— переключатель режимов работы стенда
29 (S6);

— индикаторы пределов измерения вольтметра
10 (Н2, Н3).

Датчик тахометра выполнен в корпусе из
ударопрочного полистирола.

Подготовка к проведению диагностирования

Все органы управления стендом должны
находиться на исходном состоянии:

Переключатели: S1 в положение
3; S4 – 12В; S5
– 30А; S6 – 2; S7
– 25А; S10 – 1; S11
– 1.

Реостат 5 (R3) – против
часовой стрелки до упора.

Стенд включается автоматическим
выключателем 2 (S3) и после
этого он практически готов к работе.

Проверку исправности стенда производить
методом опробования.

Включите стенд, при этом должна загореться
лампа 27 (Н1). Нажмите кнопку S12
«Пуск». Шкив привода должен вращаться
против часовой стрелки. При вращении
по часовой стрелке требуется поменять
местами любые две фазы питающей сети.

Плавно перемещайте рукоятку 33 регулировании
частоты вращения вариатора часовой
стрелки, частота вращения шкива привода
должна увеличивается, а при возвращении
в исходное положение (по часовой стрелке
до упора) – уменьшаться до минимальной.

*ВНИАМНИЕ! Во избежание перегрева ремней
время непрерывной работы вариатора, на
максимальных оборотах не более 30с, на
средних – 2,5 мин, при перерывах между
включениями 15 мин.

Нажмите кнопку S8 «Стоп».
Двигатель привода должен выключиться.

Привод стенда исправен.

Установите переключатели S4
в положение 24В; S5 – 10А; S6
– 4; S10 – 1.

Проводом 2 из комплекта принадлежностей
соедините между собой клеммы источники
питания и нагрузки (кл 1 и кл 2 – см.
рис.27).

Установите рукояткой реостата 5 (R3)
силу тока (6 – 8)А, при этом показание
вольтметра должно быть не менее 20В.
Установите переключатель S5
в положение 30А, показание амперметра
должно быть 10А. Источник питания исправен.

Установите переключатели: S6
в положение1; S4 – 12В; S10
– 4. Нажмите кнопку S12
«Пуск». Вольтметр 147 должен показать
напряжение на клеммах питания стартера
не менее 10В.

Установите переключатель S4
в положение 24В. Нажмите кнопку S12
«Пуск». Вольтметр 14 должен показать
напряжение на клеммах питания стартера
не менее 20В. Силовой блок исправен.

Установку генератора на стенде
производите, как показано на рис. 3.
Соедините шкив генератора с приводным
шкивом стенда (первая ступень) клиновым
ремнем из комплекта принадлежностей.
Отрегулируйте натяжение ремня.

При проверке генератора постоянного
тока в режиме двигателя шкив генератора
не требуется соединять с приводным
шкивом стенда.

Проверку генераторов при повышенной
частоте вращения производите, когда
генератор работает совместно с
реле-регулятором. При этом клиновый
ремень должен быть надет на вторую
степень приводного шкива стенда.

Подготовку тахометра для измерения
частоты вращения вала генератора
проводите следующим образом:

— установите переключатель S1
в положение 3;

— наденьте на крепежную гайку шкива
генератора резиновую втулку 2 из комплекта
принадлежностей и нанесите на ее торце
белым мелом (можно наклеить полоски
белой бумаги или ленты) одну или две
полоски 5 шириной 15 мм по радиусу, как
показано на рис. 3. Если на торце втулки
нанесена одна риска, то предел измерения
тахометра составит 10000 об/мин, если две
– то 5000 об/мин;

— установите по высоте корпус датчика
3 и подвиньте к резиновой втулке, так,
чтобы нижний край датчика находился на
одном уровне с кромкой резиновой втулки
на расстоянии 10-15 мм от нее;

— вставьте шнур питания датчика тахометра
в гнездо розетки Х S 2;

— включите стенд и измерьте частоту
вращения генератора.

Установите ведомую шестерню из комплекта
принадлежностей на тормозное устройство
в соответствии с модулем ведущей шестерни
стартера (приложение 2).

При проверке привода стартера снимите
перемычку, идущую от главных контактов
к электродвигателю.

При проверке стартера в режиме холостого
хода не требуется ведущую шестерню
вводить в зацепление с ведомой шестерней
тормозного устройства.

Подготовку тахометра для измерения
частоты вращения вала стартера проводите
следующим образом:

— установите переключатель S1
в положение 3;

— наденьте и закрепите винтами на корпусе
датчика тахометра приставку с выходным
валом, имеющим на конце обрезиненную
конусную вставку;

— вставьте шнур питания датчика тахометра
в гнездо разъема X S2;

— измерьте частоту вращения путем
непосредственного притыкания вала
датчика к торцу вала стартера.
