Простите за перерыв, дела. А проблема с полуавтоматом в следующем, работаю им у себя в гараже, случайно задел свой верстак проводом массы от полуавтомата, и ООО удивление, автомат был включен и сработал, а точнее включилась подача проволоки и соответственно сработал клапан открытия газа(проволока снята), померил цэшкой напряжение между массвым крокодилом и верстаком 160 Вольт, откуда, руками не рискнул. Перевернул вилку включения в сети, ткнул крокодилом об верстак что то коротнуло, позднее пробило тиристор Т142-32 и сгорел диод VD1, что за ерунда, поменял эти детали все заработало.,вилку перевернул, все равно при замыкании крокодила за верстак срабатывает полуавтомат, в чем дело???? как силовая часть влияет на управление, она же гальванически через трансформатор развязана!!! нужно схему видеть, цешкой искал КЗ не нашел….
да!!!, естественно верстак заземлен, проводку всю новую делал в гараже,, заведено 380V
+7 (863) 210-11-44
Покупай как юр. лицо
ЖурналАкцииКонфигураторДоставкаМагазиныОбратная связь
Каталог товаров
Войти
Избранное
Сравнение
Корзина
Строительство и ремонт
Сварочное оборудование
Сварочные аппараты
ПАРМА
Код товара: 1484091

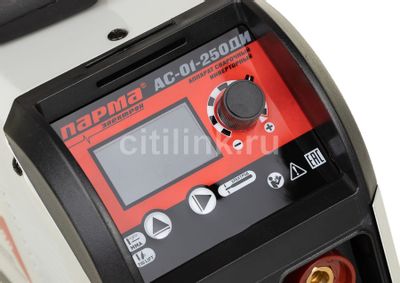

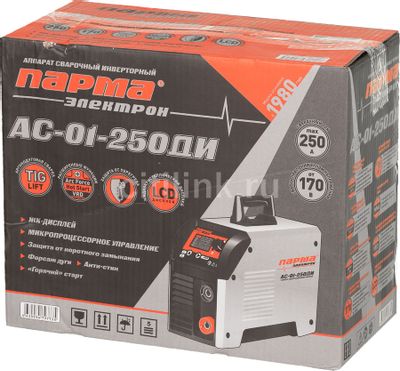

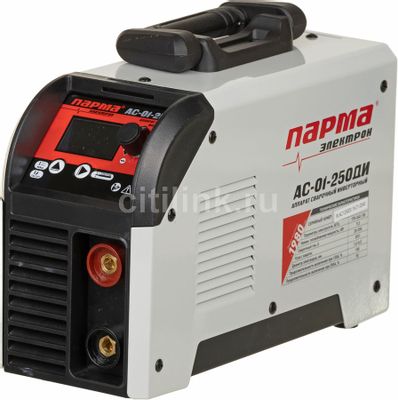

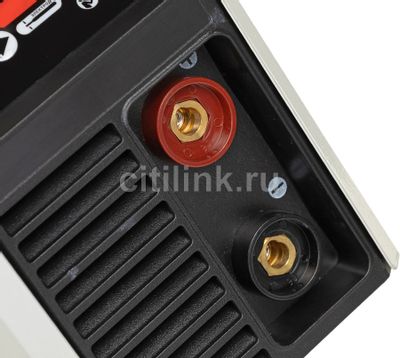

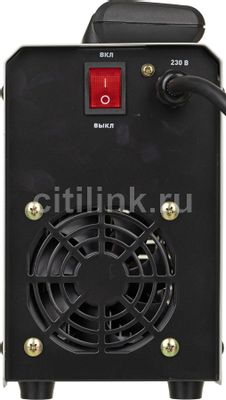

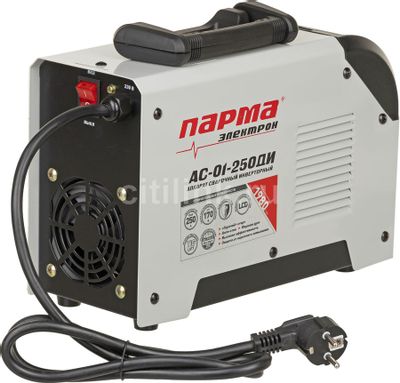

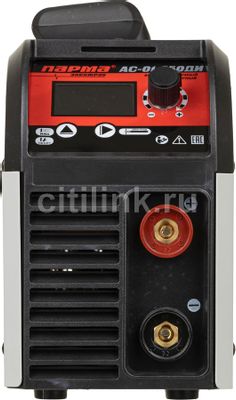

Сварочный аппарат ПАРМА АС-01-250ДИ, инвертор [02.007.00023]
Код товара: 1484091
9 090— 16%
7 640₽
7 610 для членов клуба Ситилинк

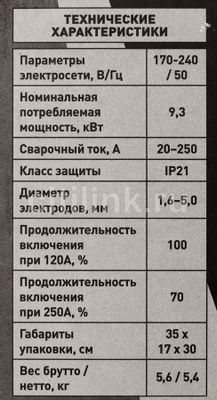

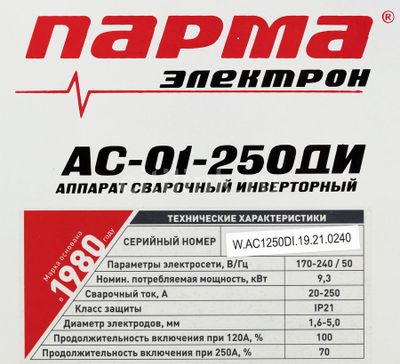

- Методы сварки: MMA DC, TIG DC; ПВ = 70%/200A;
- Сварочный ток: от 20 до 250 А;
- Напряжение сети: 170-240 В;
- Потребляемая мощность: 9.3 кВт;
- Электроды: от 1.6 до 5 мм;
- Функции: анти залипание,
- Вес: 6.9 кг;
Появились вопросы о товаре?
- Методы сварки: MMA DC, TIG DC; ПВ = 70%/200A;
- Сварочный ток: от 20 до 250 А;
- Напряжение сети: 170-240 В;
- Потребляемая мощность: 9.3 кВт;
- Электроды: от 1.6 до 5 мм;
- Функции: анти залипание,
- Вес: 6.9 кг;
Появились вопросы о товаре?
9 090— 16%
7 640₽
7 610 для членов клуба Ситилинк
9 090— 16%
7 640₽
7 610 для членов клуба Ситилинк
Хочу быть в курсе акций и новинок
Контакты
Адреса магазинов
+7 (863) 210-11-44
- Журнал
- Акции
- Покупателям
- Информация
- Доставка
- Гарантия
- Кредит и рассрочка
- Сервисные центры
- Услуги
- Корпоративным клиентам
- Аренда помещений
- Партнёрская программа
- Обзоры
- Форум
- Клуб Ситилинк
- Конфигуратор
- Подбор расходных материалов
- Ситилинк
- Новости
- Вакансии
- Документы
© Ситилинк, 2008 – 2023
Политика обработки персональных данных
Мы используем файлы cookie. Подробнее
Мы используем файлы cookie для вашего удобства пользования сайтом и повышения качества рекомендаций. Подробнее
Главная
Каталог
Корзина
Избранное
Сравнение
Войти
Четверг, 07.09.2023, 12:31 | Приветствую Вас Гость |
Сварочные аппараты: ремонт, наладка, схемыГлавная | Регистрация | Вход | RSS |
КАТАЛОГ СХЕМ СВАРОЧНОГО ОБОРУДОВАНИЯ
Схема сварочного полуавтомата АС-001
Добавлять комментарии могут только зарегистрированные пользователи.
[
Регистрация
|
Вход
]
Категории раздела | |||||
|
Статистика |
Онлайн всего: 4 Гостей: 4 Пользователей: 0 |
Диагностика неисправности сварочного полуавтомата… (+)
DoctoR
Искусственный Интеллект
(156189),
закрыт
5 лет назад
Есть сварочный полуавтомат АС-001.
Неисправность такая — нет регулировки тока. Режет металл в любом режиме. Часто выбивает входной автомат. Раньше такого не было.
Я не сварщик, и с таким не сталкивался. На фото его схема, простая и дубовая как топор.
Неисправность может быть либо в переключателе, и тогда обмотки не переключаются.
Межвитковое замыкание обмоток.
Но вот вопрос. Может ли быть такая неисправность, если слетел выпрямитель, и на выходе переменный ток?
Картофельный папа
Искусственный Интеллект
(376433)
6 лет назад
Нет, на переменном токе тоже варить будет, только немного по-другому. Немного варю.
DoctoRИскусственный Интеллект (156189)
6 лет назад
Значит, либо дроссель, либо кз, либо переключатель
Картофельный папа
Искусственный Интеллект
(376433)
Дроссель тоже не является принципиально важной деталью, без него можно обойтись. Навалом аппаратов без дросселей.
межвиток — трансик быстро и решительно пустит дым. Переключатели, и возможно, пробой моста с тиристором, либо тиристора.
DoctoRИскусственный Интеллект (156189)
6 лет назад
А чем отличается сварка переменным током?
Регулятор то все равно должен работать
Картофельный папа
Искусственный Интеллект
(376433)
плюется, трещит стреляет больше. Не все можно переменным током варить (чернуху можно).
Капрал
Искусственный Интеллект
(122845)
6 лет назад
Большинство сварочных аппаратов имеют выпрямительный мост собранный и десятков параллельно соединённых обыкновенных диодов (чёрные в прямоугольном пластиковом корпусе), которые часто горят. Наверняка выгорело несколько штук в одном из плеч. Разберите аппарат, замените сгоревшие диоды. Обычно их видно невооружённым глазом…
DoctoRИскусственный Интеллект (156189)
6 лет назад
Это советский автомат. И там стоят силовые диоды на пол кило меди в каждом
Капрал
Искусственный Интеллект
(122845)
Ах во оно как… Я думал современные.
Mike Noldman
Оракул
(92101)
6 лет назад
Тестер в руки, нечего тут гадать.
DoctoRИскусственный Интеллект (156189)
6 лет назад
Разумеется, последнее слово за приборами.
Но это больше, предварительное расследование.
Mike Noldman
Оракул
(92101)
В первую очередь осмотр, а затем измерения, анализ, ремонт. Гадания — это к гадалкам. А то сменщику говорю — ТЭН сгорел в термоусадочной машине, утром читаю в журнале: «Провёл АНАЛИЗ НАБЛЮДЕНИЙ. Персонал нагрев устраивает, ничего менять не стал.»
Сергей Кольченко
Искусственный Интеллект
(162569)
6 лет назад
Рассуждать будем просто. При слете мостов, ключей и прочей лабуды сварочный ток все равно должен регулироваться переключателями на обмотках трансформатора. Коль ток не уходит с максимума, значит копай переключатель. Где-то обгорел провод
DoctoRИскусственный Интеллект (156189)
6 лет назад
Он плохо варит. Плюётся, дуга неустойчивая.
Вылетают пробки
Сергей Кольченко
Искусственный Интеллект
(162569)
Если пробки вылетают. это уже другая тема. Тут и витковым попахивает
|
