Сварочный выпрямитель вд 0801уз универсал инструкция

Управление
по подготовке и сдаче нефти и газа

И Н С Т Р У К Ц И Я

по устройству, эксплуатации и обслуживанию сварочных выпрямителей типа
ВД.

 (обозначение)

г. Муравленко

2007г.

УТВЕРЖДАЮ:

Главный инженер УПСНиГ

_______________В.А.Петров

«___»_______________200  г.

И Н С Т Р У К Ц И Я

по устройству, эксплуатации и обслуживанию сварочных выпрямителей типа
ВД.

 (обозначение)

г. Муравленко.

2007г.

1.         НАЗНАЧЕНИЕ.

1.1.      Выпрямитель
сварочный типа ВД предназначен для питания электрической сварочной дуги
постоянным током при ручной дуговой сварке, резке и наплавке металлов при
трёхфазном питании от сети переменного тока.

1.2.      Выпрямитель
предназначен для работы в закрытых помещениях с естественной вентиляцией без
искусственно регулируемых климатических условий, где воздействие песка и пыли
существенно меньше, чем на открытом воздухе. Температурный режим работы
выпрямителя от «-» 40⁰С до «+» 40⁰С.

2.         УСТРОЙСТВО И ПРИНЦИП
РАБОТЫ.

2.1.      Выпрямитель
сварочный является источником питания постоянного тока с подающими внешними
характеристиками.

Питание
выпрямителя производится от трёхфазной сети переменного тока.

2.2.      Напряжение,
необходимое для процесса сварки, падающая внешняя характеристика выпрямителя,
необходимая для стабильного горения сварочной дуги, и регулирование сварочного
тока обеспечиваются трёхфазным силовым трансформатором с повышенной
индуктивностью рассеяния. Повышенная индуктивность рассеяния создаётся путём
расположения первичной и вторичной обмоток вдоль стержней сердечника на
некотором расстоянии друг от друга.

2.3.      Выпрямитель
имеет два диапазона регулирования сварочного тока:

¨
диапазон
малых токов – при соединении первичной и вторичной обмоток трансформатора
звездой;

¨
диапазон
больших токов – при соединении первичной и вторичной обмоток трансформатора
треугольником.

Переключение
диапазонов сварочного тока осуществляется переключателем диапазонов тока.

Плавное
регулирование сварочного тока внутри каждого диапазона производится путём
изменения расстояния между первичной и вторичной обмотками.

При
сближения обмоток индуктивность рассеяния уменьшается, сварочный ток
увеличивается.

При
увеличении расстояния между обмотками индуктивность рассеяния увеличивается,
сварочный ток уменьшается.

2.4.      Преобразование
переменного напряжение в постоянное (сварочное) осуществляется с помощью
полупроводникового блока выпрямителей, собранного из трёх однофазных
выпрямителей. Каждый однофазный выпрямитель содержит по три охладителя с
запрессованными диодами.

2.5.      Вентиляция
выпрямителя – воздушная принудительная. Вентилятор приводится во вращение
трёхфазным асинхронным двигателем.

При
правильном направлении вентиляции поток воздуха должен засасываться в
выпрямитель со стороны подсоединения сварочных проводов (лицевой панели) и
выбрасываться с задней стороны выпрямителя.

Нормальная
работа системы вентиляции контролируется ветровым реле. При нарушении
вентиляции реле разрывает цепь катушки пускателя, который отключает выпрямитель
от сети.

2.6.      Для
подключения выпрямителя к сети на передней решётке имеется колодка штепсельного
разъёма, а также для подключения сварочного кабеля там же имеется два зажима
«-» и «+». Зажим для заземления выпрямителя расположен на
передней решётке с лицевой стороны рядом с штепсельным разъёмом.

2.7.      Пуск
и остановка выпрямителя производится соответственно кнопками «ПУСК» и
«СТОП», расположенных на передней лицевой панели.

Внимание: Кнопку
«ПУСК» необходимо удерживать до тех пор, пока не придёт во вращение
вентилятор и не сработает ветровое реле.

3.         ПОДГОТОВКА ВЫПРЯМИТЕЛЯ К РАБОТЕ.

3.1.      Перед
началом эксплуатации выпрямителя необходимо:

¨
установить
выпрямитель в любом месте в горизонтальном положении, при свободном доступе к
нему и выходе охлаждающего воздуха;

¨
заземлить
корпус выпрямителя;

¨
проверить
соответствие напряжения сети напряжению, указанному на заводском щитке
выпрямителя;

¨
поставить
переключатель диапазонов тока на необходимый диапазон;

Доброго времени!

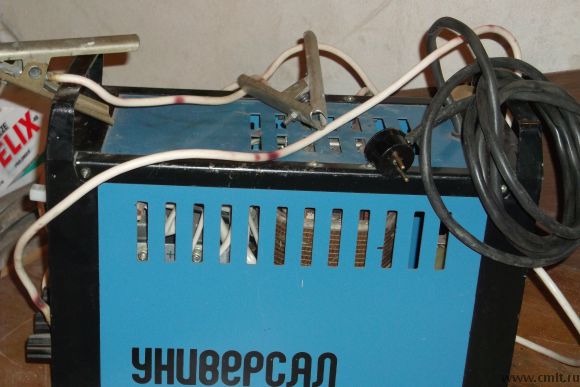

Достался указанный аппарат, «УНИВЕРСАЛ» ВД-0801 УЗ. история его жизни мне не известна, как есть.
Видны следы вмешательства, изоленты намотано всякой.
Подсобите пожалста вернуть в исходное состояние)

Был заменен провод питания на новый.
При включении аппарата может выбить автомат на площадке. Происходило такое уже несколько раз. Что интересно, можно в течении дня несколько раз его включать, все нормально, не выбивает, а вечером включил его и выбило, свет в квартире погас. Это какая то неисправность? можно как то диагностировать?
Был переломан провод идущий от тран-ра к клемме 80А, сделал. он медный, тоесть из обмотки выходит два медных провода, остальные алюминий.
При включении транс гудит, не сказать что громко. это нормально или должен гудеть очень тихо?
При попытке вставить перемычку в клеммную колодку заряда акб происходит КЗ.
перемычка в положении запуск двс, на выходные клеммы напряжение не приходит.

Самое важное!
Подозрение что перепутаны провода идущие от трансформатора к клеммной колодке. Видно что в нее лазили, откручивали.
Я тоже ее разбирал, переделал тот бардак что был. А вот за правильность подключенных проводов не скажу. Во всяком случае, обратно собирал как было до разбора.
Как проверить либо определить, какой номер провода выходит из трансформатора, чтобы проследить правильность их подключения?
т.е. чтобы выяснить номера проводов как указано на схеме?
пробовал сам разобраться в проводах, путаюсь еще больше.

ps.просьба проявить понимание, дилетант по вопросам задаваемым
