Светодиодная лента led strip инструкция

Светодиодные ленты становятся все более популярными в самых разных условиях. Многим людям нравится современный внешний вид, который они создают, а также тот факт, что их относительно легко установить. В этой статье подробно рассказывается, как подключать различные типы светодиодных лент, включая одноцветные, настраиваемые белые, RGB, RGBW, RGBCCT и адресные светодиодные ленты.

Чтобы лучше понять, как подключать провода, нам нужно сначала узнать о падении напряжения и параллельном соединении.

Падение напряжения

Падение напряжения на светодиодной ленте означает, что печатная плата и провода будут потреблять напряжение, в результате чего часть светодиодной ленты рядом с источником питания будет ярче, чем конец. Нам нужно избегать несоответствия яркости, вызванного падением напряжения.

Мы можем избежать проблемы падения напряжения, подключив несколько светодиодных лент к источнику питания параллельно, а не последовательно.

В качестве альтернативы мы можем использовать сверхдлинные светодиодные ленты постоянного тока.
Дополнительную информацию о падении напряжения см. Что такое падение напряжения на светодиодной ленте?

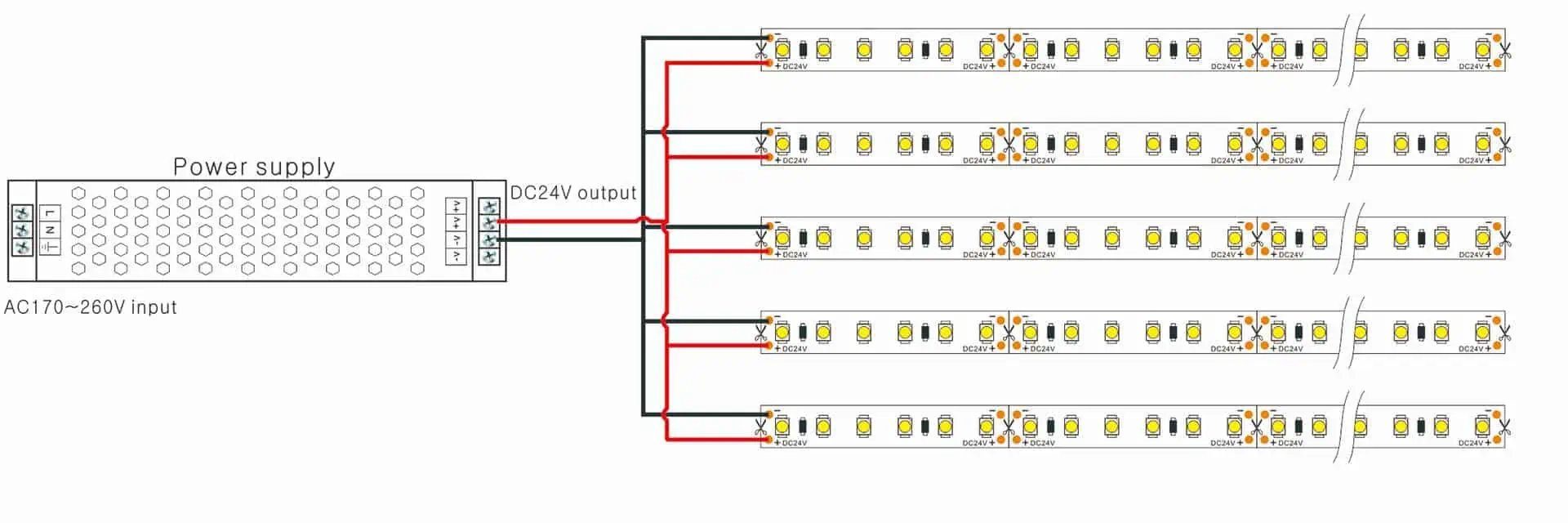

Параллельное соединение

Наиболее распространенным способом избежать проблем с падением напряжения является параллельное подключение нескольких светодиодных лент к источнику питания, контроллеру или усилителю.

Другой способ — подключить оба конца светодиодной ленты к одному и тому же источнику питания, контроллеру или усилителю.

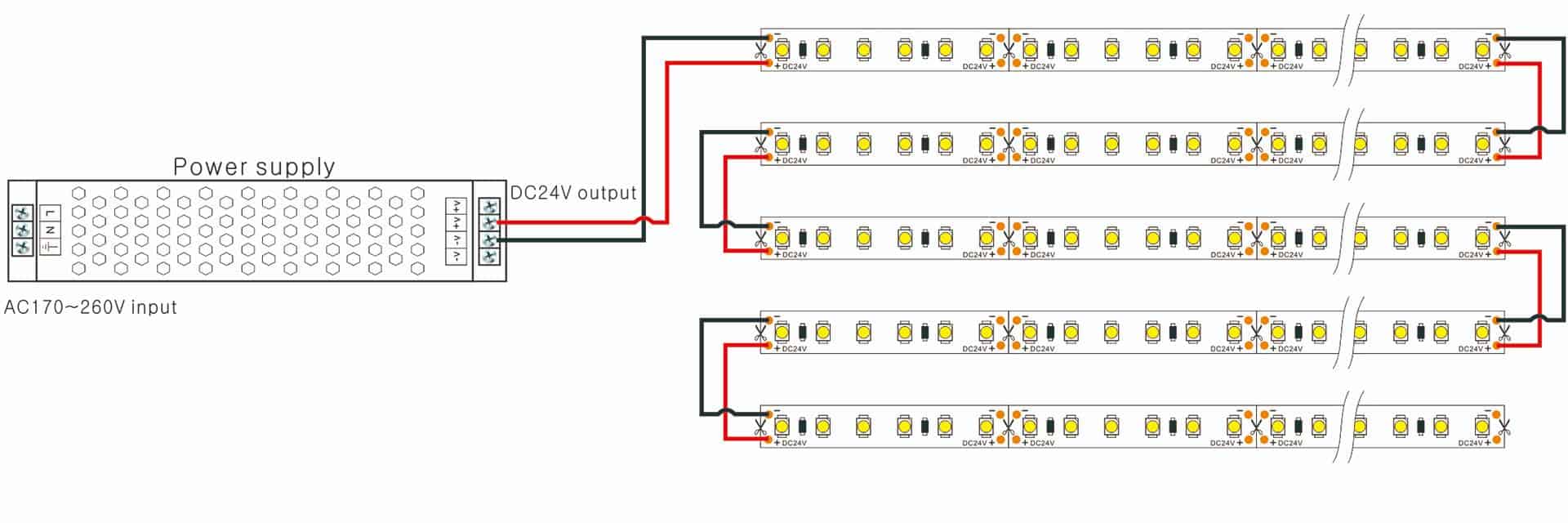

Быть уверенным НЕ для последовательного подключения нескольких полос к источнику питания, контроллеру или усилителю.

ШИМ-усилитель

Все светодиодные контроллеры выводят ШИМ сигнал. Если светодиодный контроллер не выдает достаточной мощности, ШИМ-усилитель может увеличить мощность ШИМ, что позволит светодиодному контроллеру управлять достаточным количеством светодиодных лент.

Как подключить одноцветную светодиодную ленту

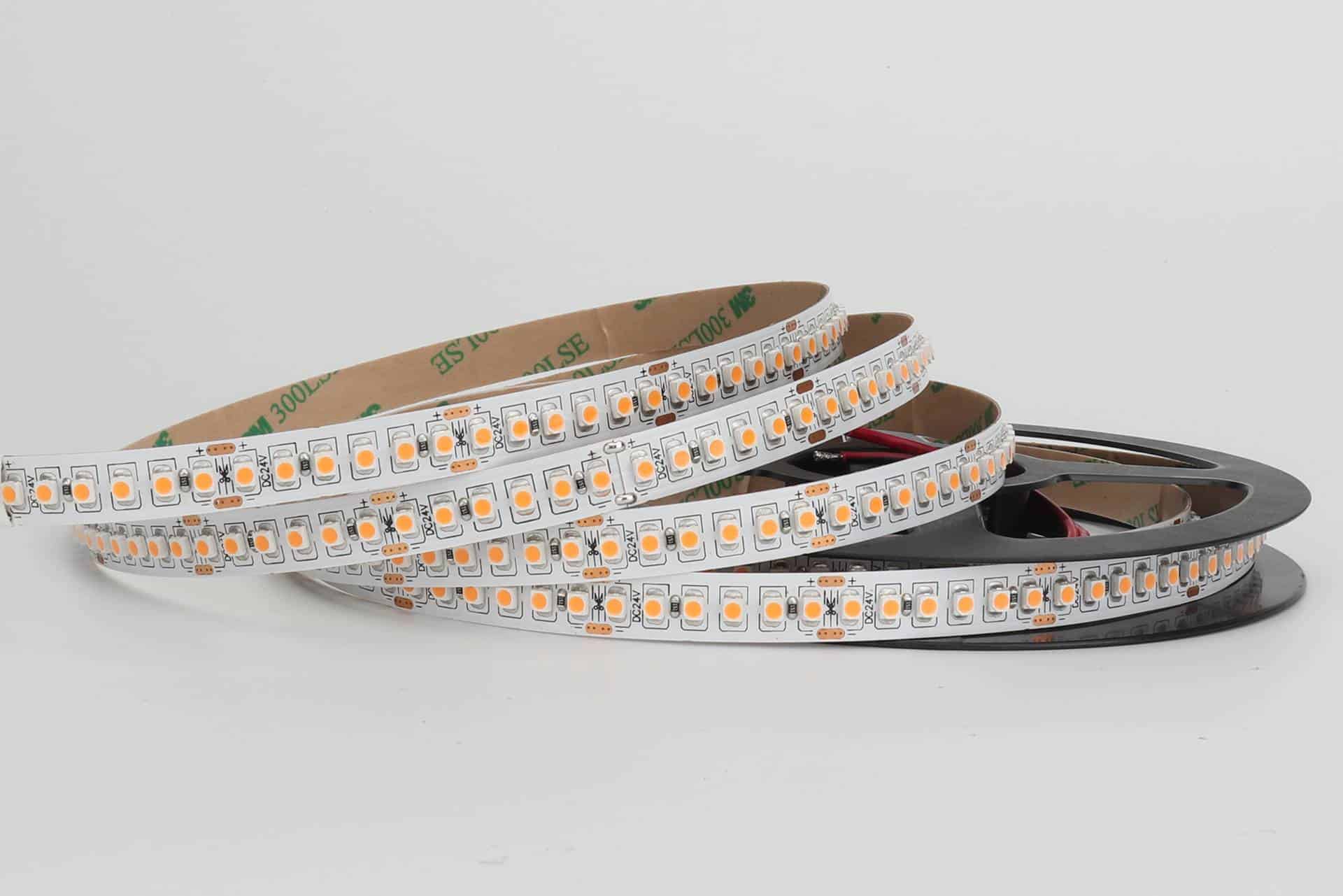

Одноцветная или монофоническая светодиодная лента является самой простой. Он имеет только два провода и может излучать свет только определенного цвета.

Выкручивание одноцветных светодиодных лент с недиммируемыми светодиодными драйверами

Наиболее распространена одноцветная светодиодная лента, подключенная к недиммируемому источнику питания без контроллера.

Обратите внимание, что мощность всей светодиодной ленты не должна превышать 80% от мощности блока питания, что является принципом 80% мощности блока питания.

Www одноцветные светодиодные ленты с диммируемыми светодиодными драйверами

Иногда нам нужно отрегулировать яркость светодиодной ленты. Итак, нам нужно соединить одноцветную светодиодную ленту с диммируемым блоком питания.

Наиболее распространенными методами диммирования являются 0-10 В, симистор и DALI.

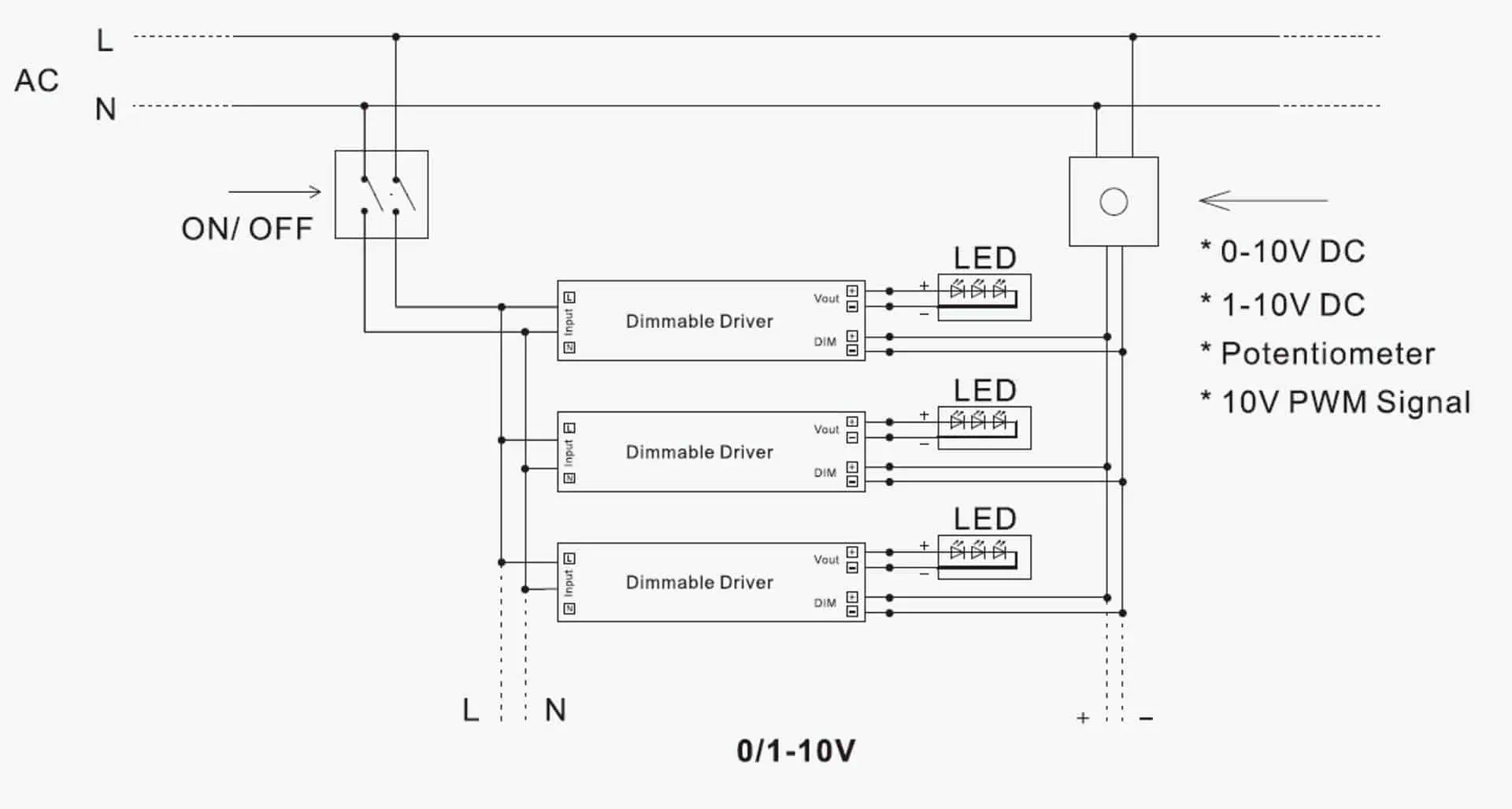

Схема подключения диммируемого светодиодного драйвера 0-10В

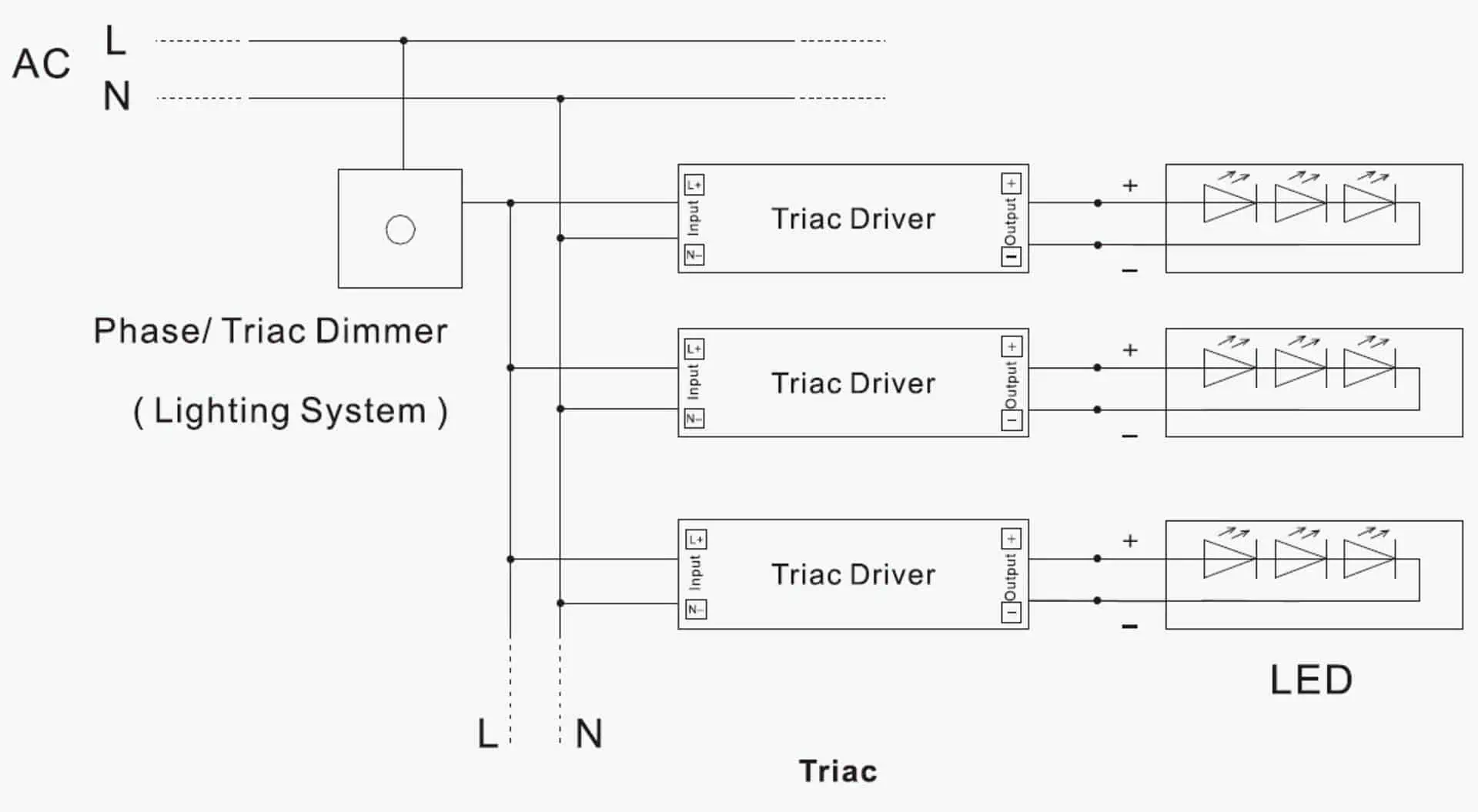

Схема подключения симисторного диммируемого светодиодного драйвера

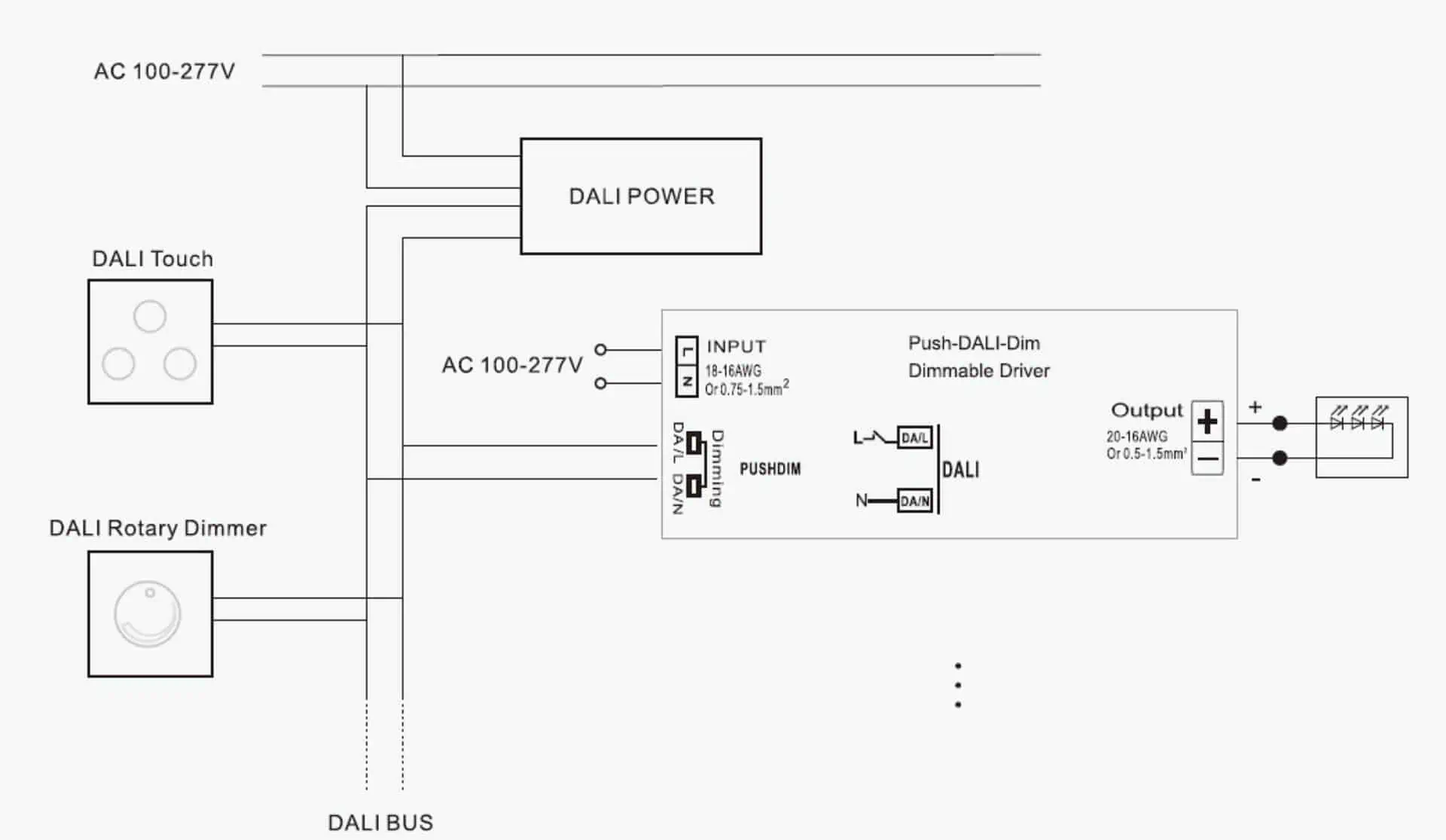

Схема подключения диммируемого светодиодного драйвера DALI

Скручивание одноцветных светодиодных лент со светодиодными контроллерами

Кроме того, одноцветная светодиодная лента также может быть подключена к контроллеру для регулировки яркости.

Без ШИМ-усилителя

При подключении небольшого количества светодиодных лент с помощью светодиодного контроллера светодиодный усилитель не нужен.

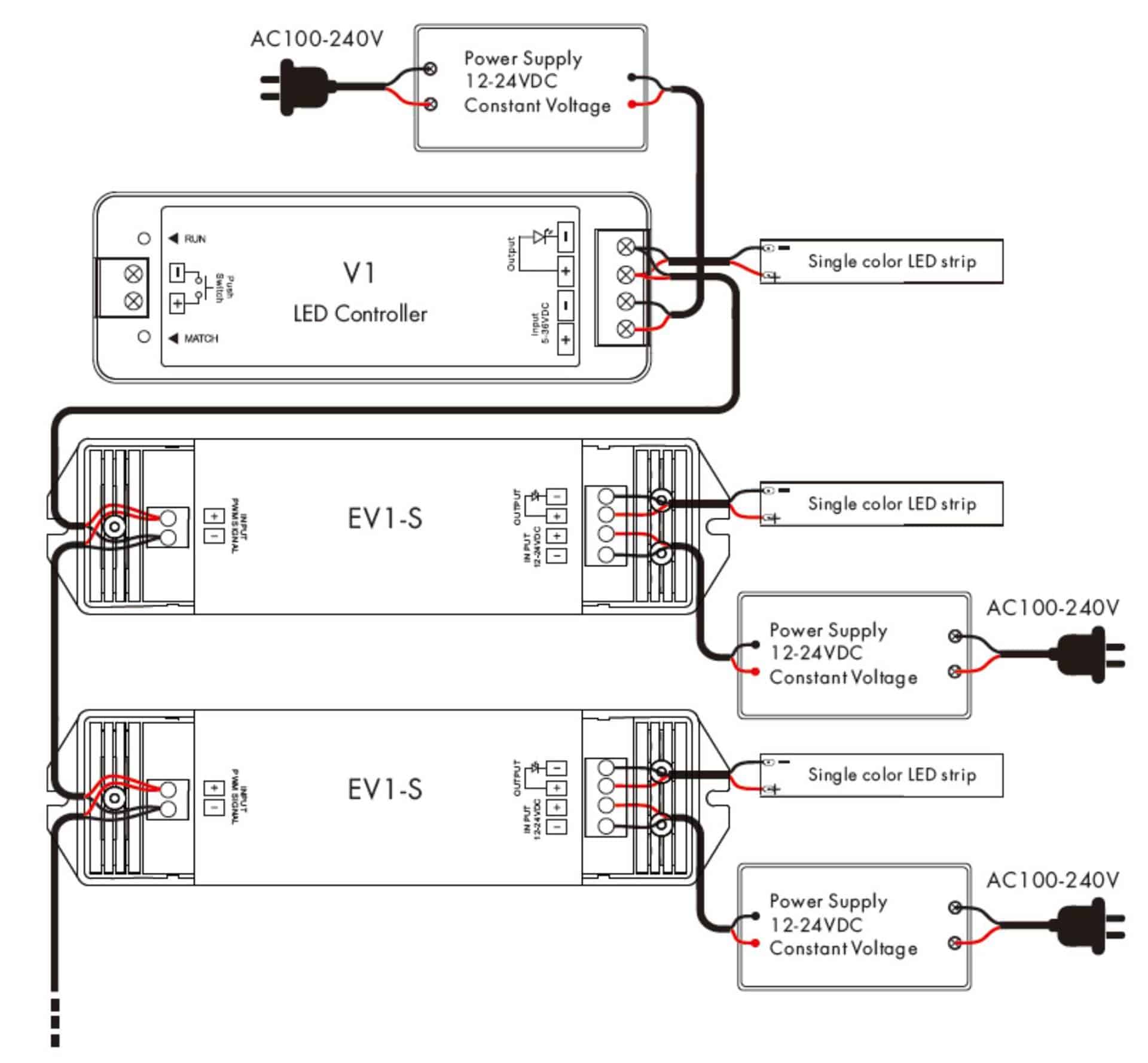

С ШИМ-усилителем

Для больших проектов освещения требуется много светодиодных лент. Светодиодные усилители нужны, когда к контроллеру подключено много светодиодных лент.

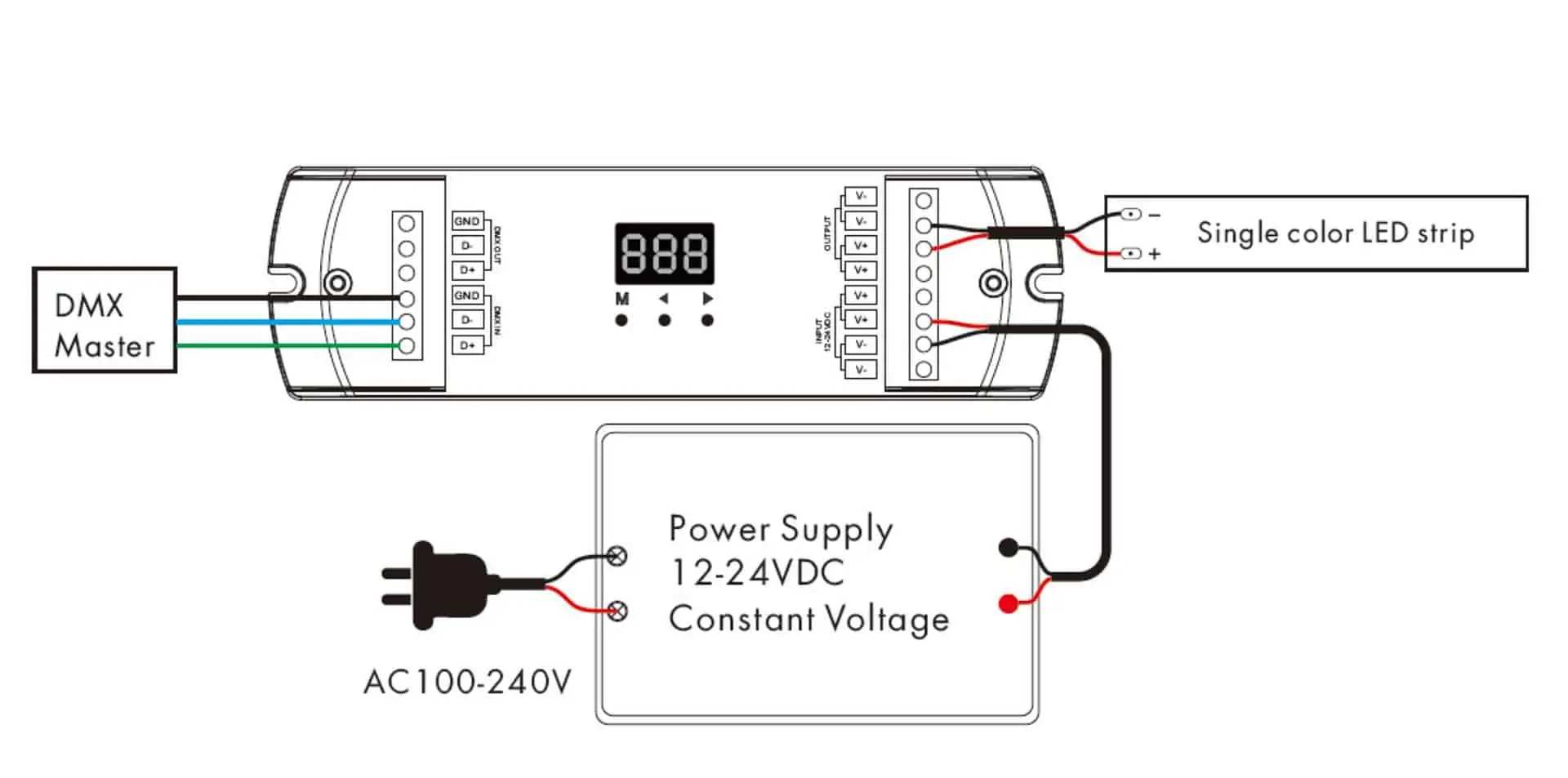

Скручивание одноцветных светодиодных лент с декодером DMX512

Как подключить перестраиваемую белую светодиодную ленту

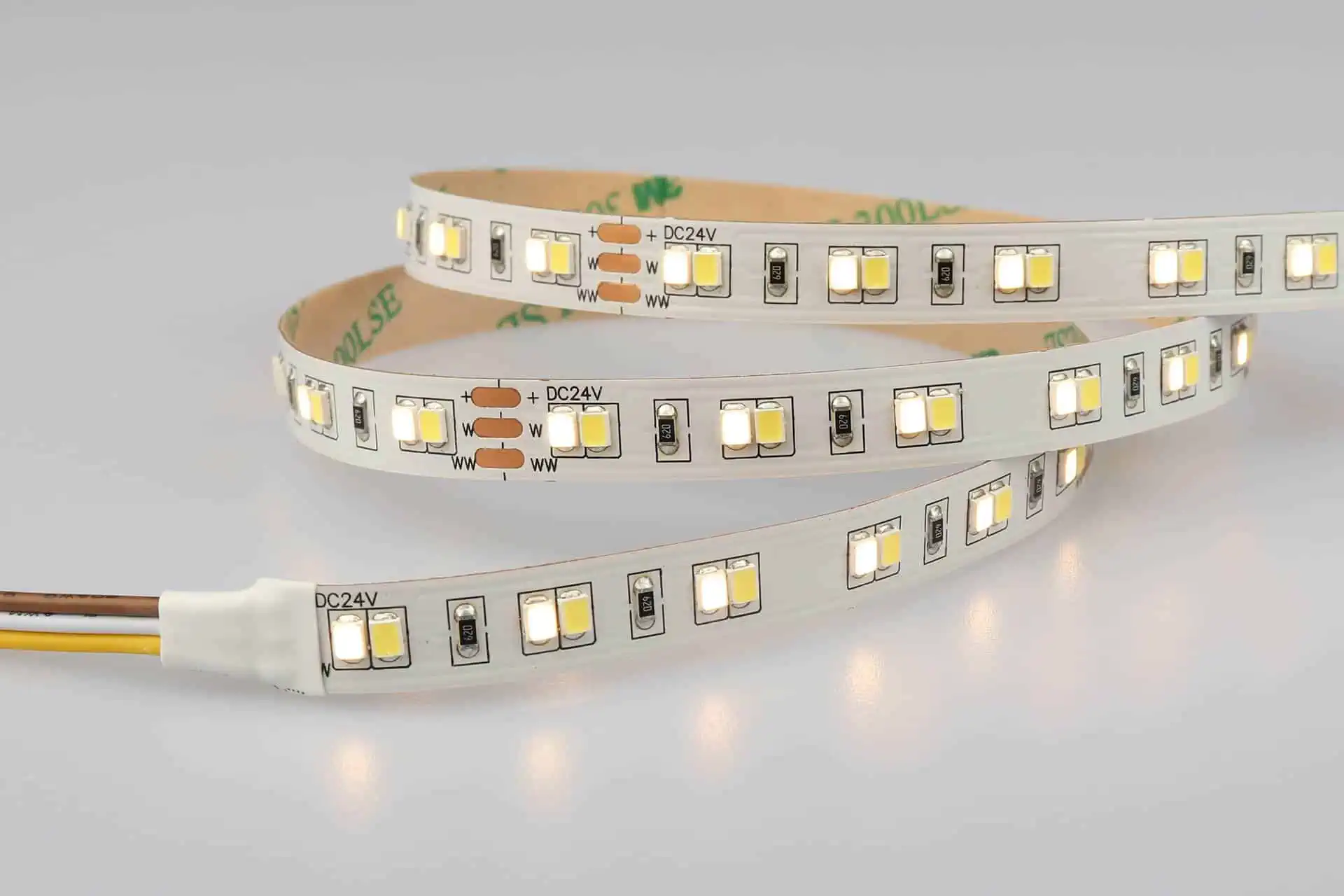

Настраиваемая белая светодиодная лента, также называемая регулируемой светодиодной лентой CCT, обычно имеет три провода и два светодиода с разной цветовой температурой. Вы можете отрегулировать яркость двух разных светодиодов CCT, чтобы изменить смешанный CCT.

Скручивание настраиваемых белых светодиодных лент с диммируемыми светодиодными драйверами

В большинстве случаев диммируемые блоки питания можно использовать только для регулировки яркости одноцветных светодиодных лент.

Однако DALI добавляет DT8 протокол для поддержки настраиваемых светодиодных лент белого, RGB, RGBW и RGBCCT.

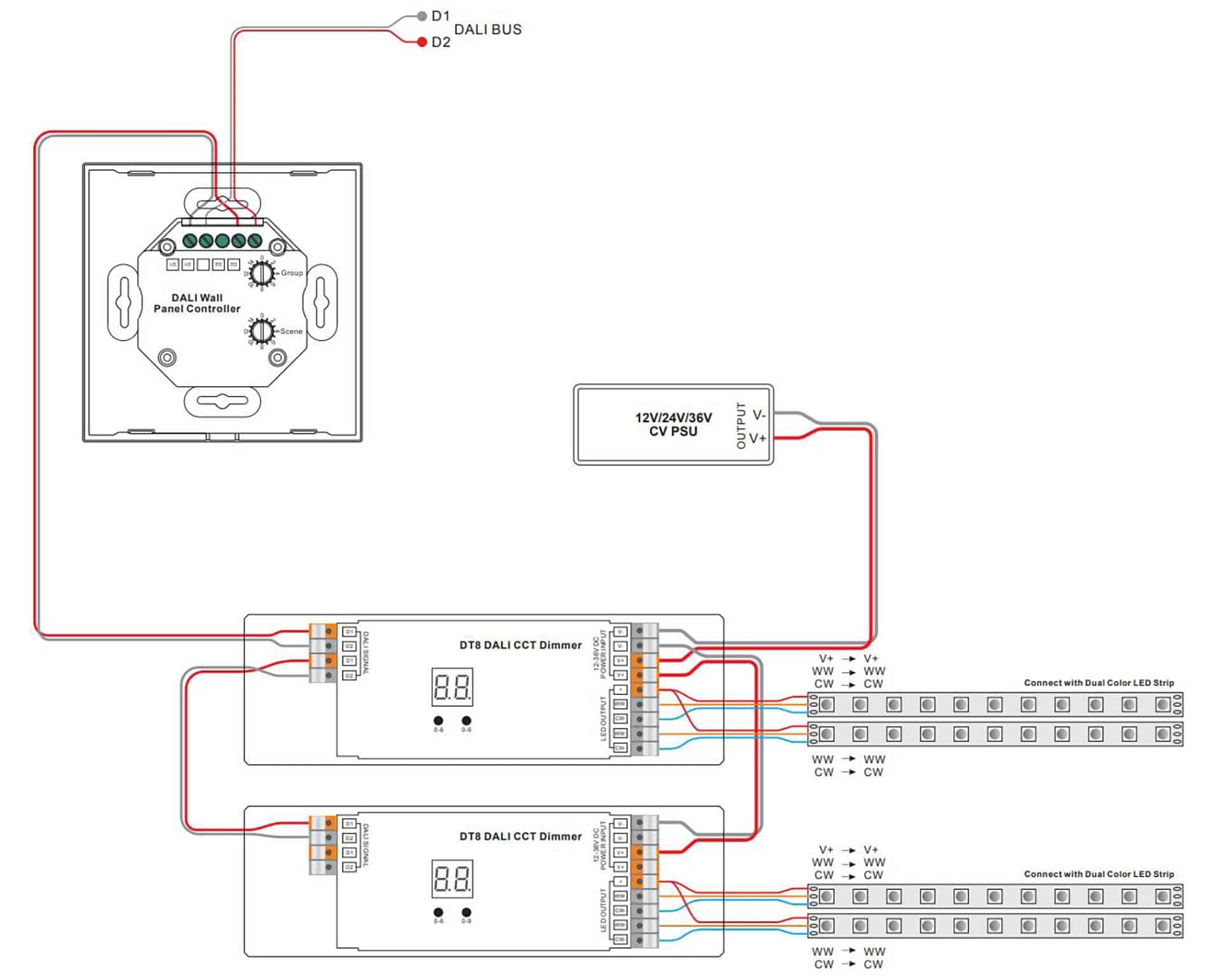

DALI DT8 настраиваемый драйвер белого светодиода

Скручивание настраиваемых белых светодиодных лент со светодиодными контроллерами

Для небольшого количества светодиодных лент с регулируемой цветовой температурой требуется только настраиваемый контроллер белых светодиодов. Если число большое, то нужен ШИМ-усилитель.

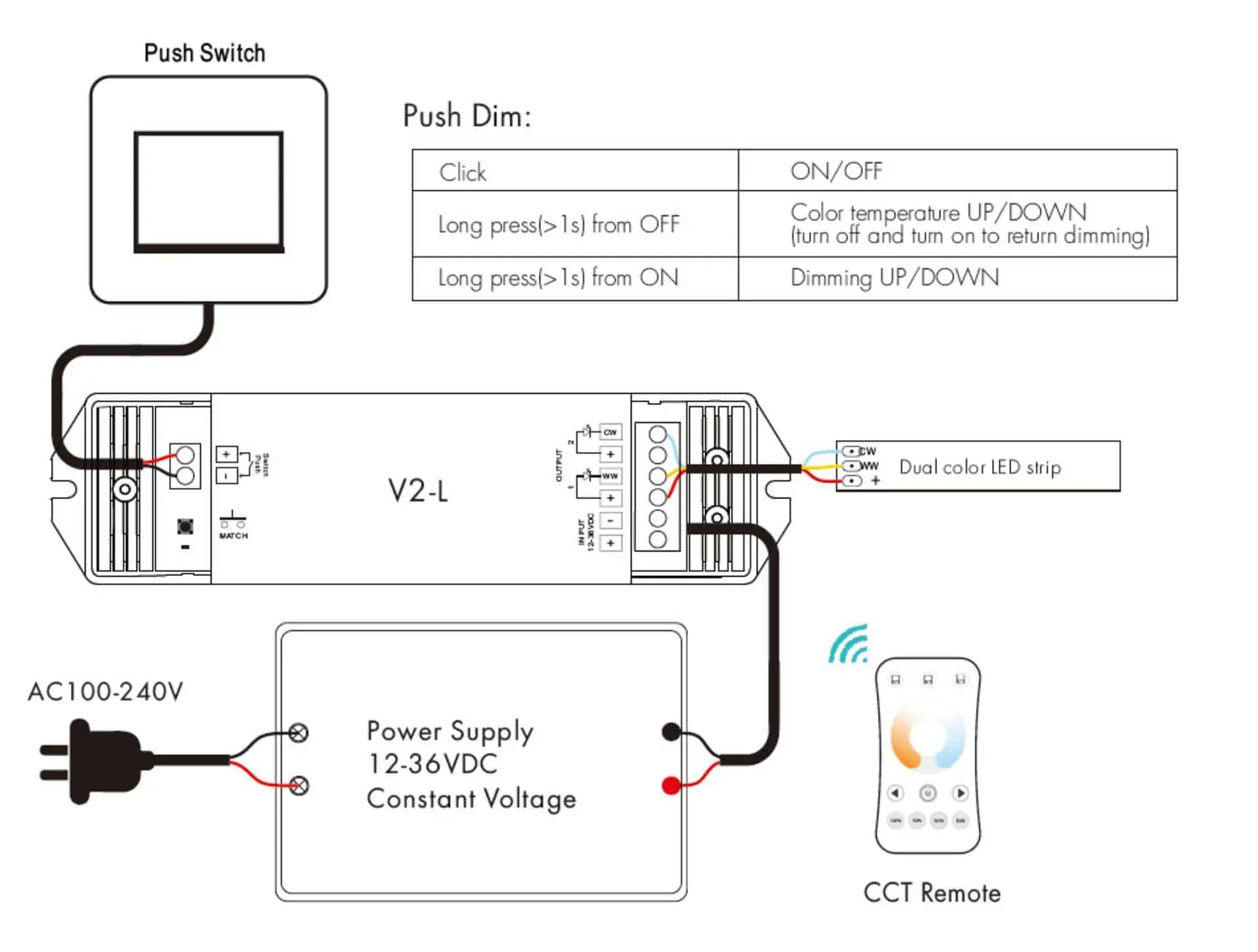

Без ШИМ-усилителя

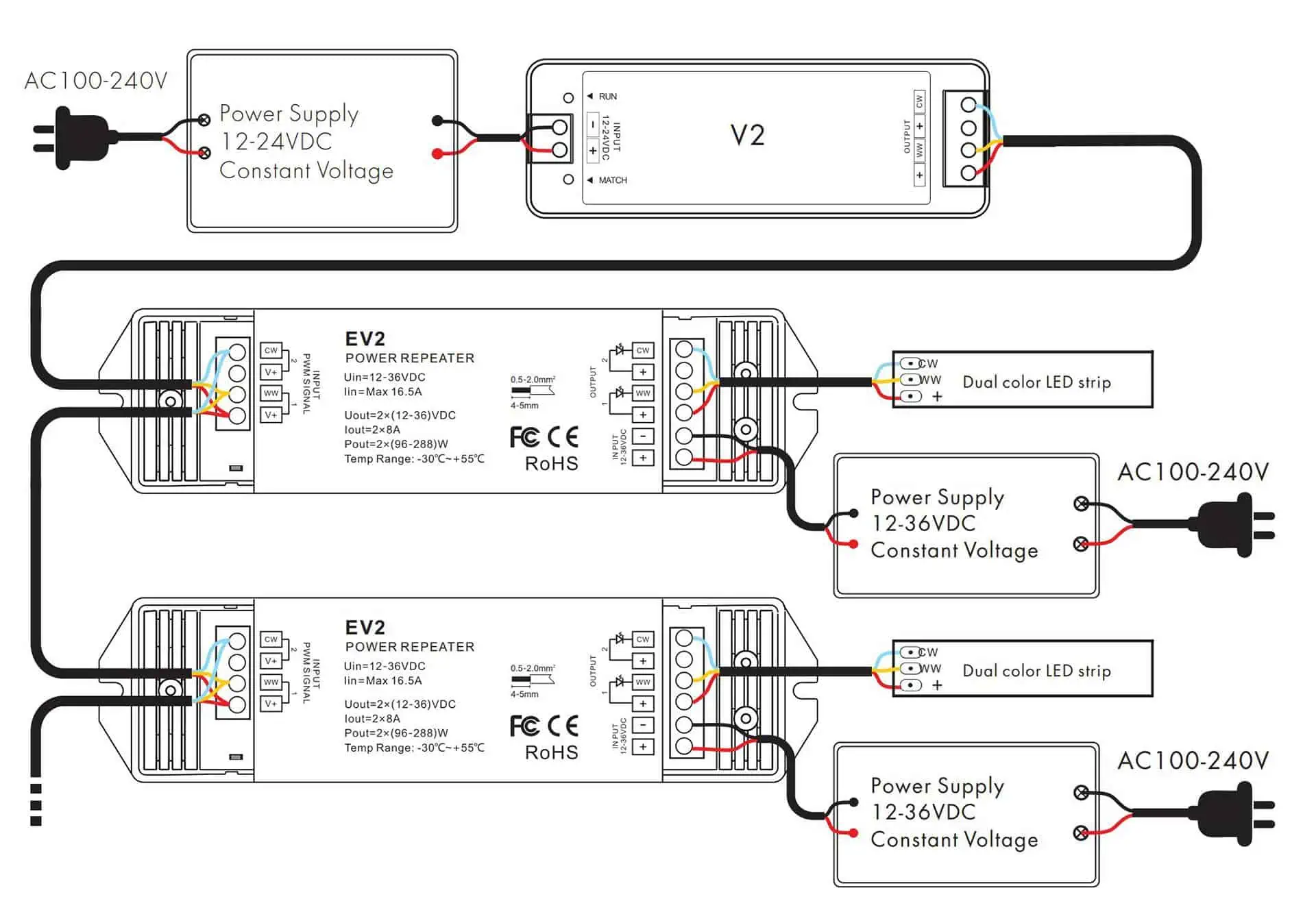

С ШИМ-усилителем

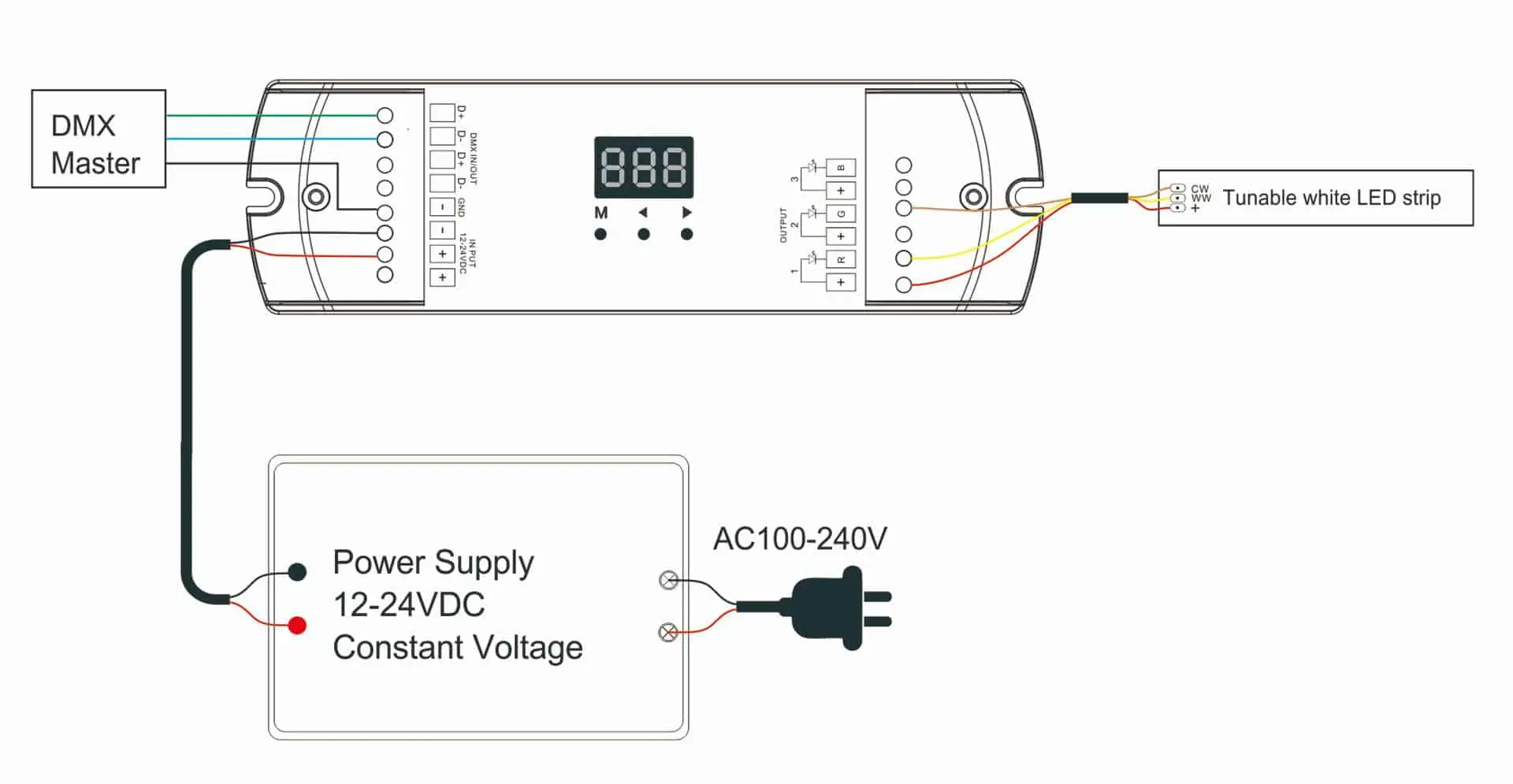

Скручивание настраиваемых белых светодиодных лент с декодером DMX512

Как правило, для светодиодных лент с регулируемой цветовой температурой не существует специального декодера DMX512 (выход на 2 канала).

Но мы можем использовать 3-канальный или 4-канальный выходной декодер DMX512 для управления светодиодной лентой с регулируемой цветовой температурой.

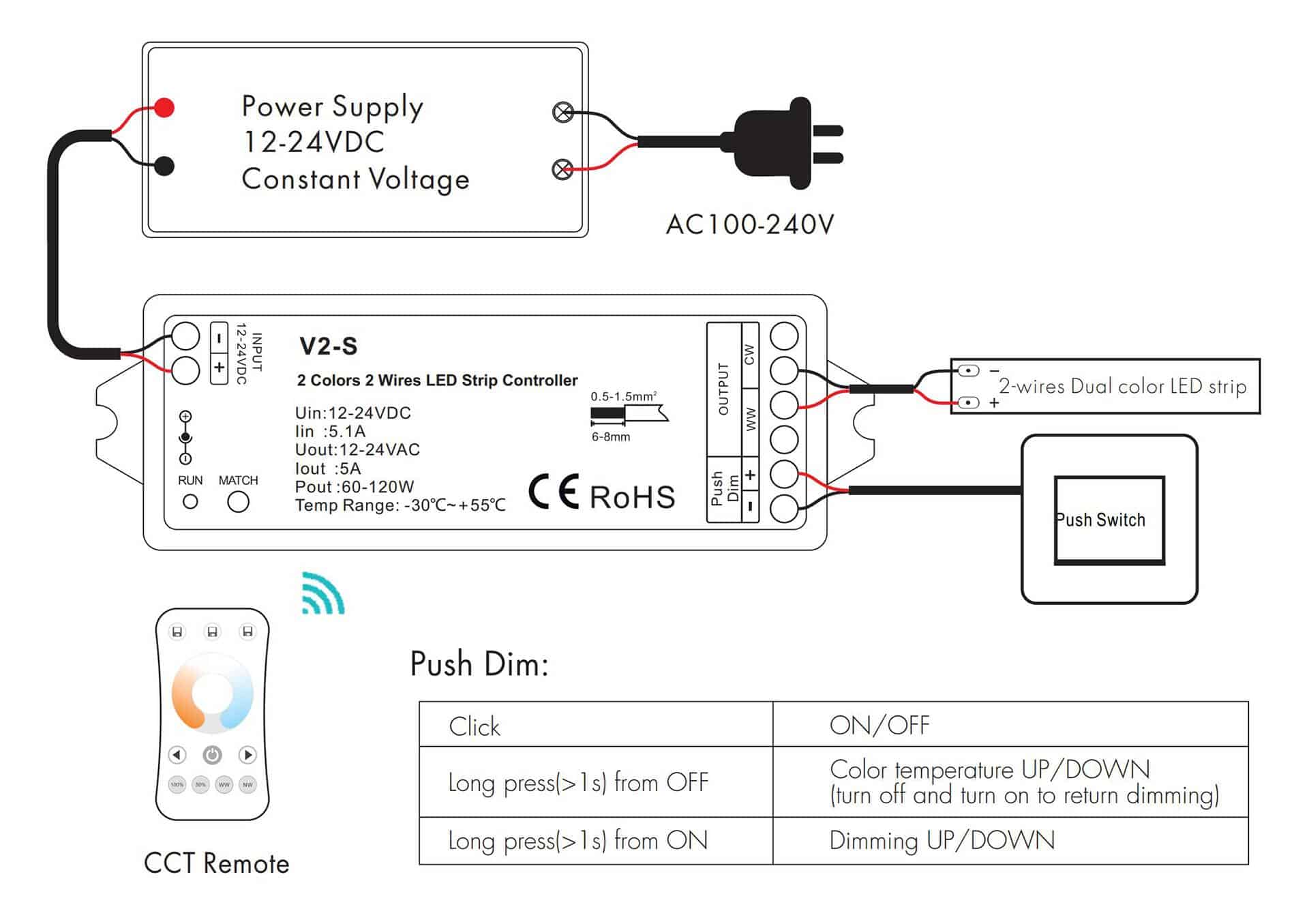

Двухпроводная регулируемая белая светодиодная лента

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой.

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой. 2-проводная светодиодная лента цветовой температуры может быть сделана более узкой для некоторых узких мест.

Для получения более подробной информации нажмите здесь.

Для двухпроводной настраиваемой светодиодной ленты требуется уникальный настраиваемый контроллер белого светодиода.

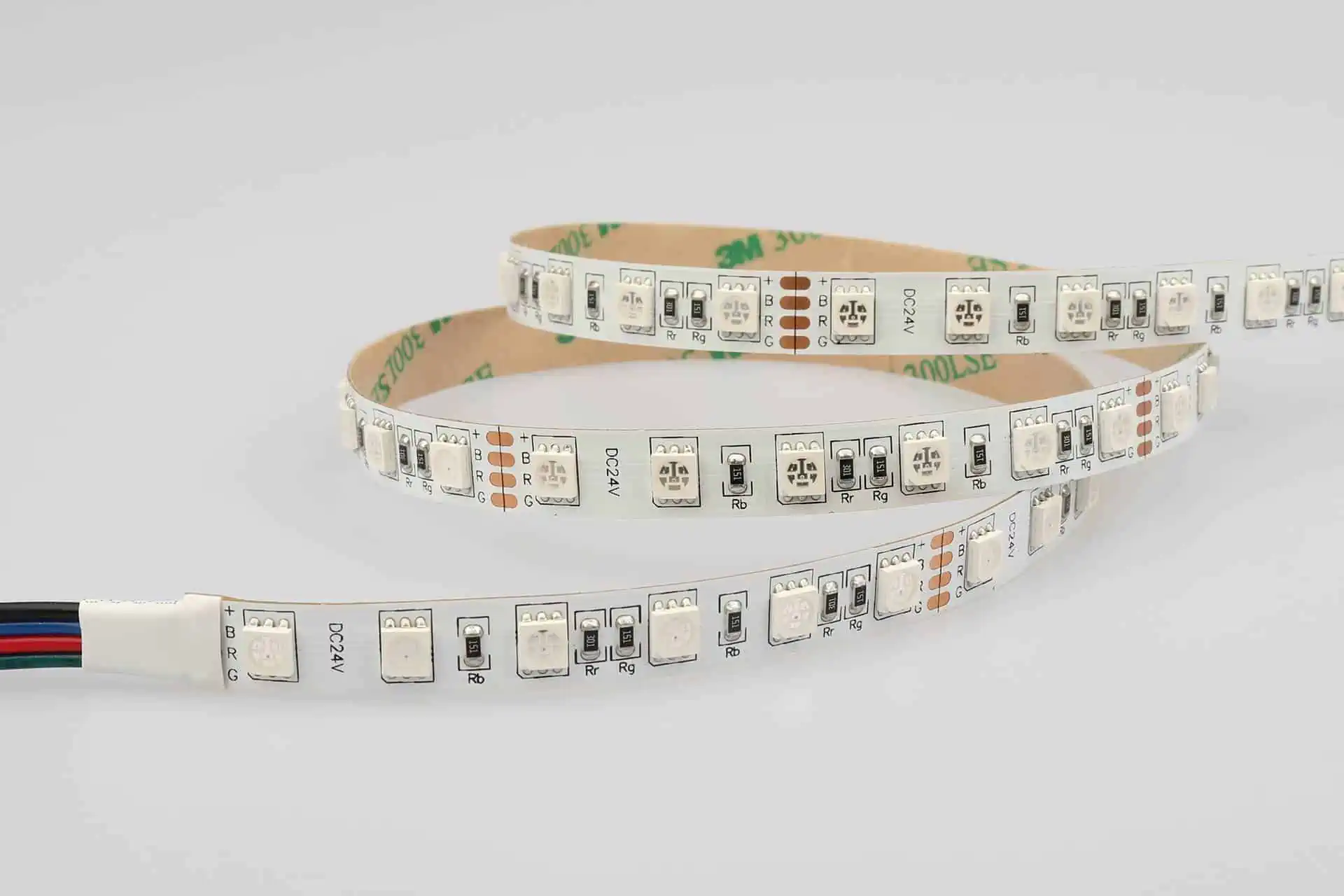

Как подключить светодиодную ленту RGB

Светодиодная лента RGB имеет четыре провода, которые являются общим анодом, R, G и B.

Светодиодные полосы RGB в основном используются со светодиодными контроллерами, но также могут использоваться с диммируемыми драйверами DALI DT8.

Светодиодные ленты Wring RGB с диммируемыми светодиодными драйверами

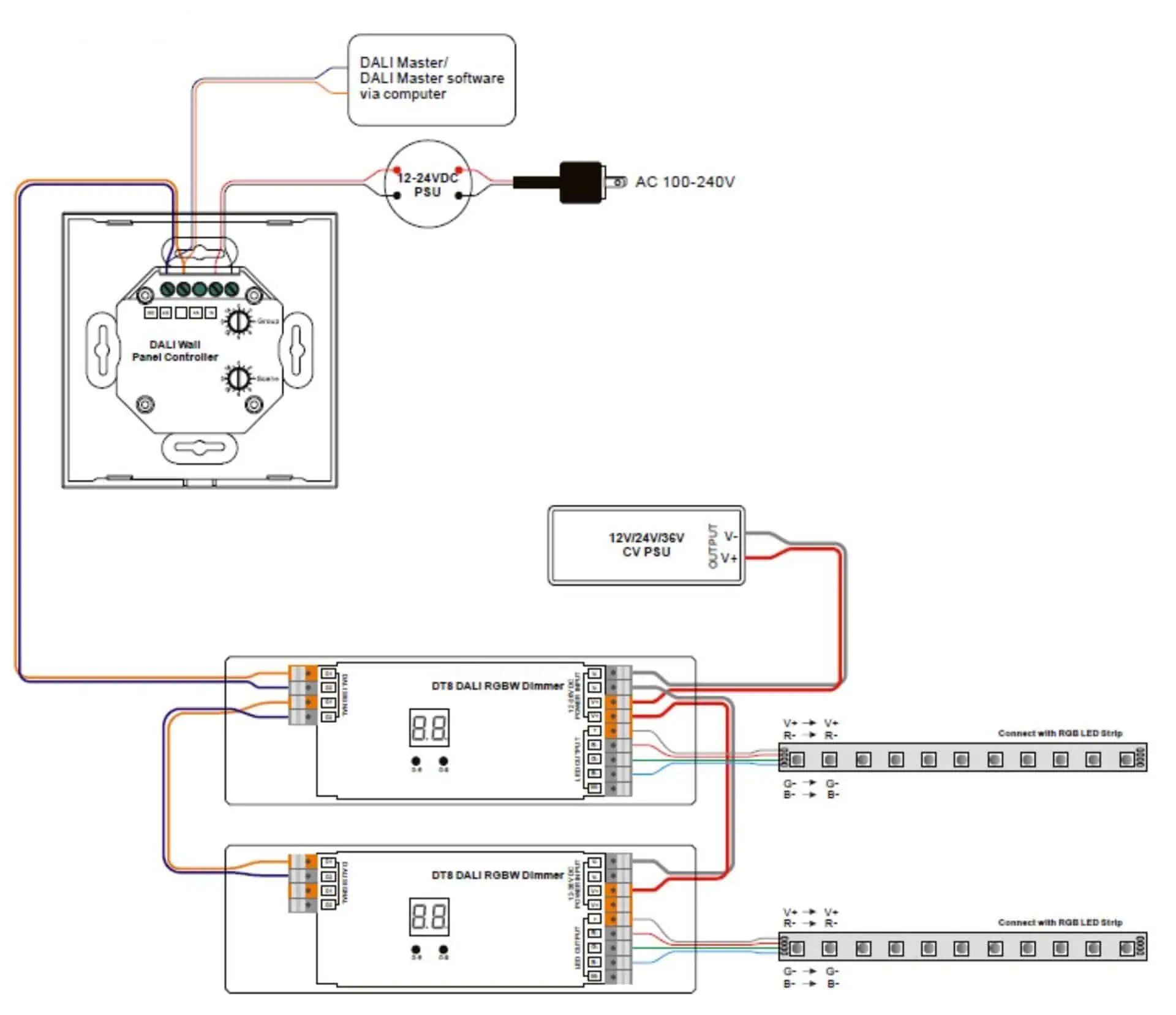

DALI DT8 RGB светодиодный драйвер

Светодиодные ленты Wring RGB со светодиодными контроллерами

Без ШИМ-усилителя

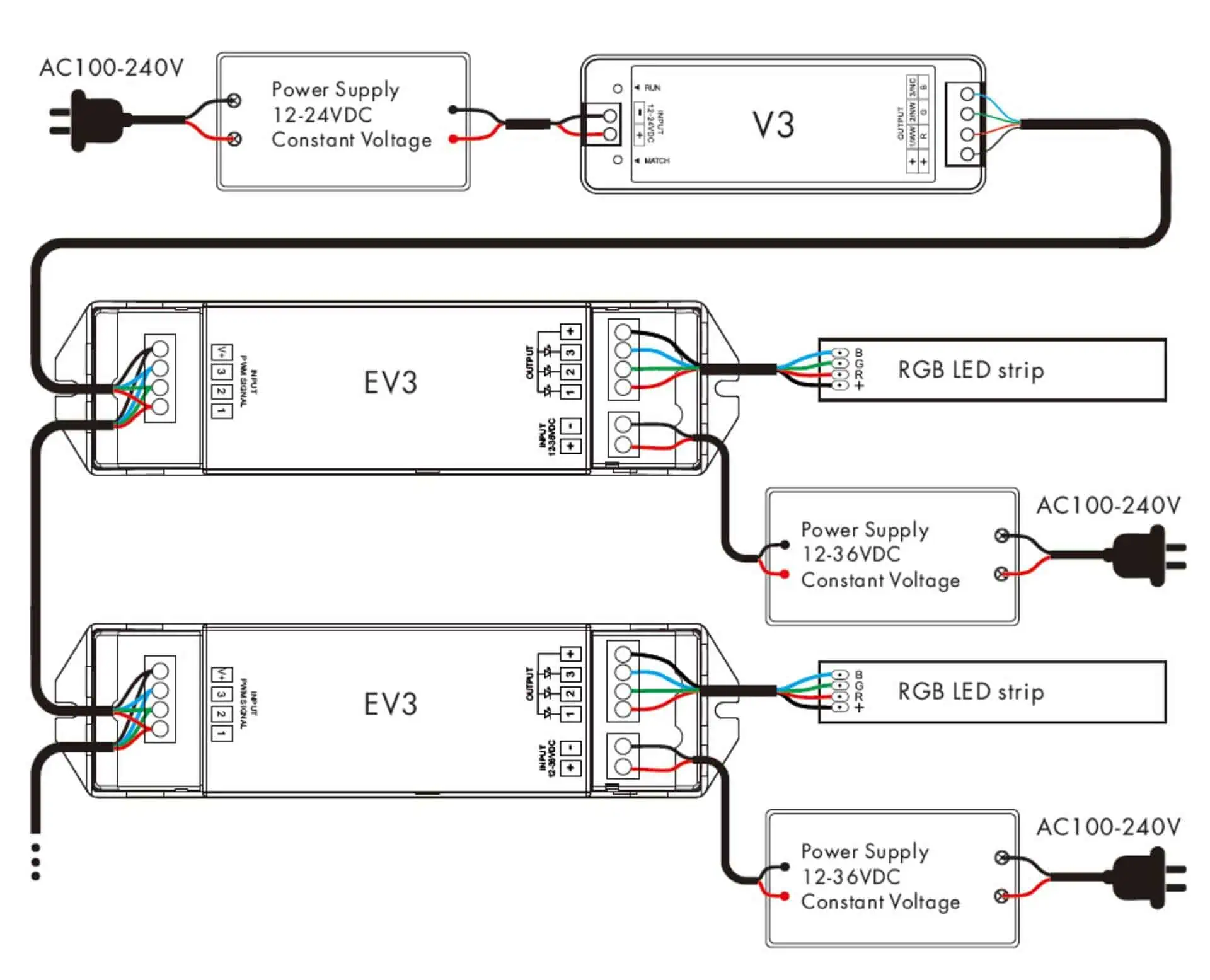

С ШИМ-усилителем

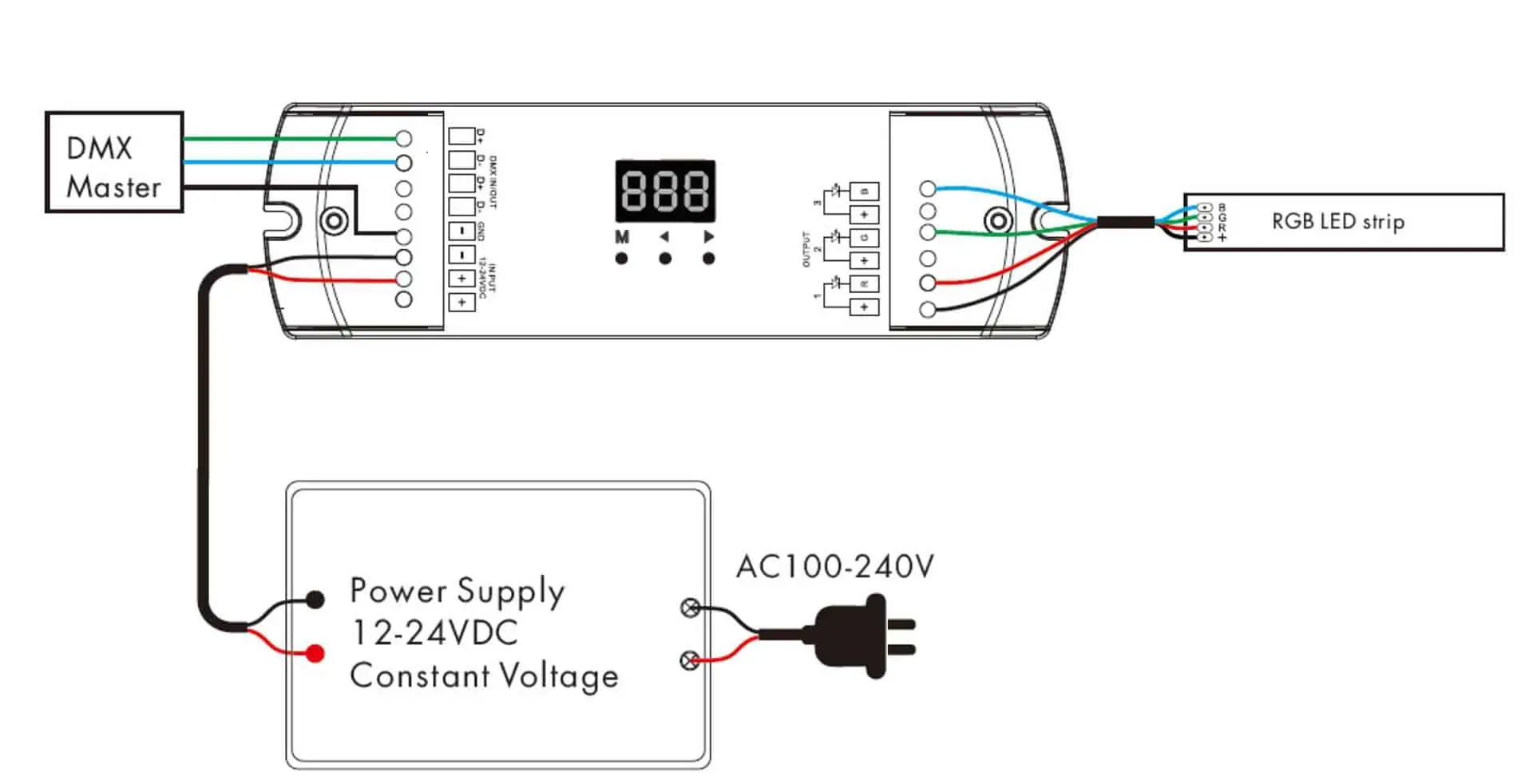

Светодиодные ленты Wring RGB с декодером DMX512

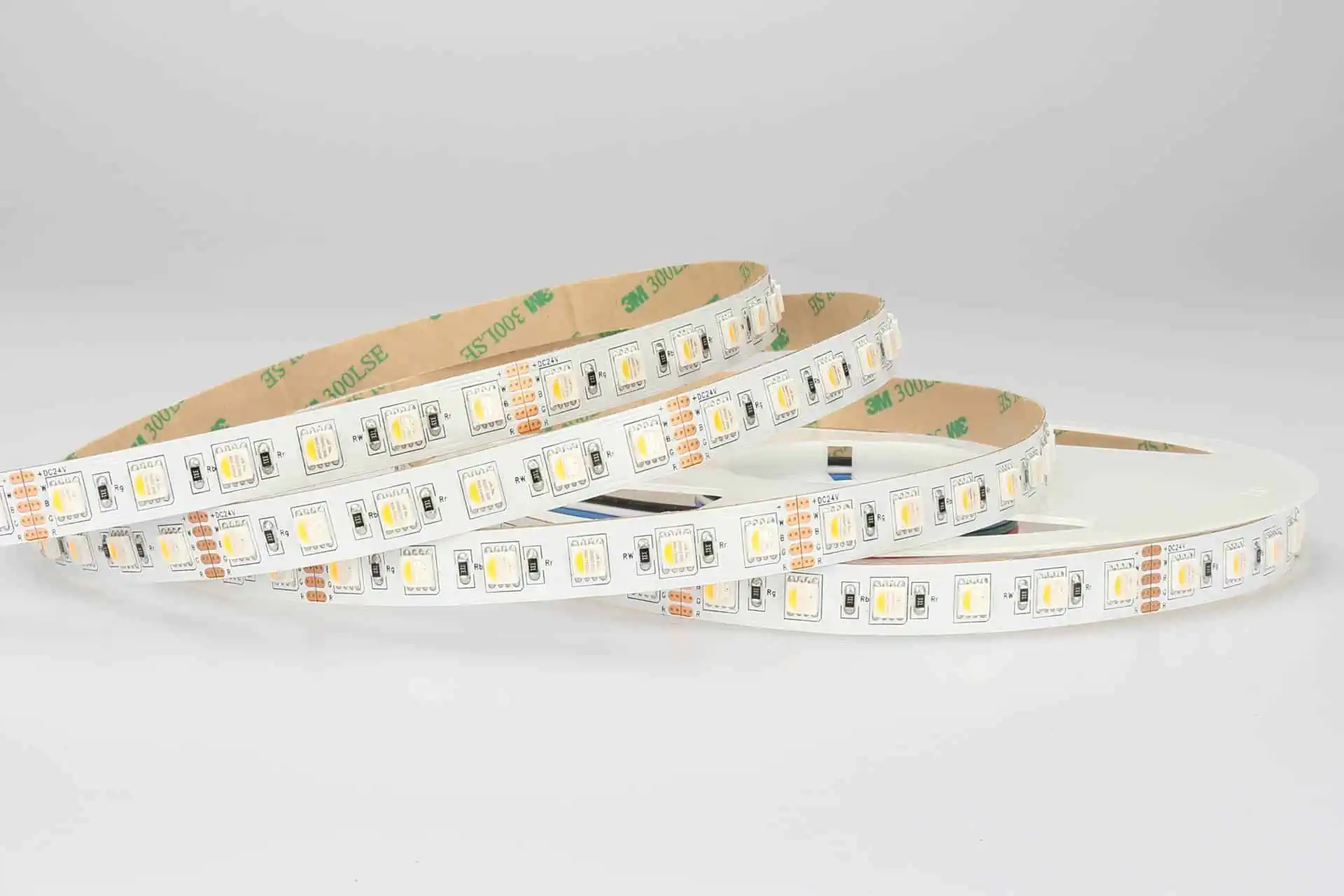

Как подключить светодиодную ленту RGBW

Светодиодные ленты Wring RGBW с диммируемыми светодиодными драйверами

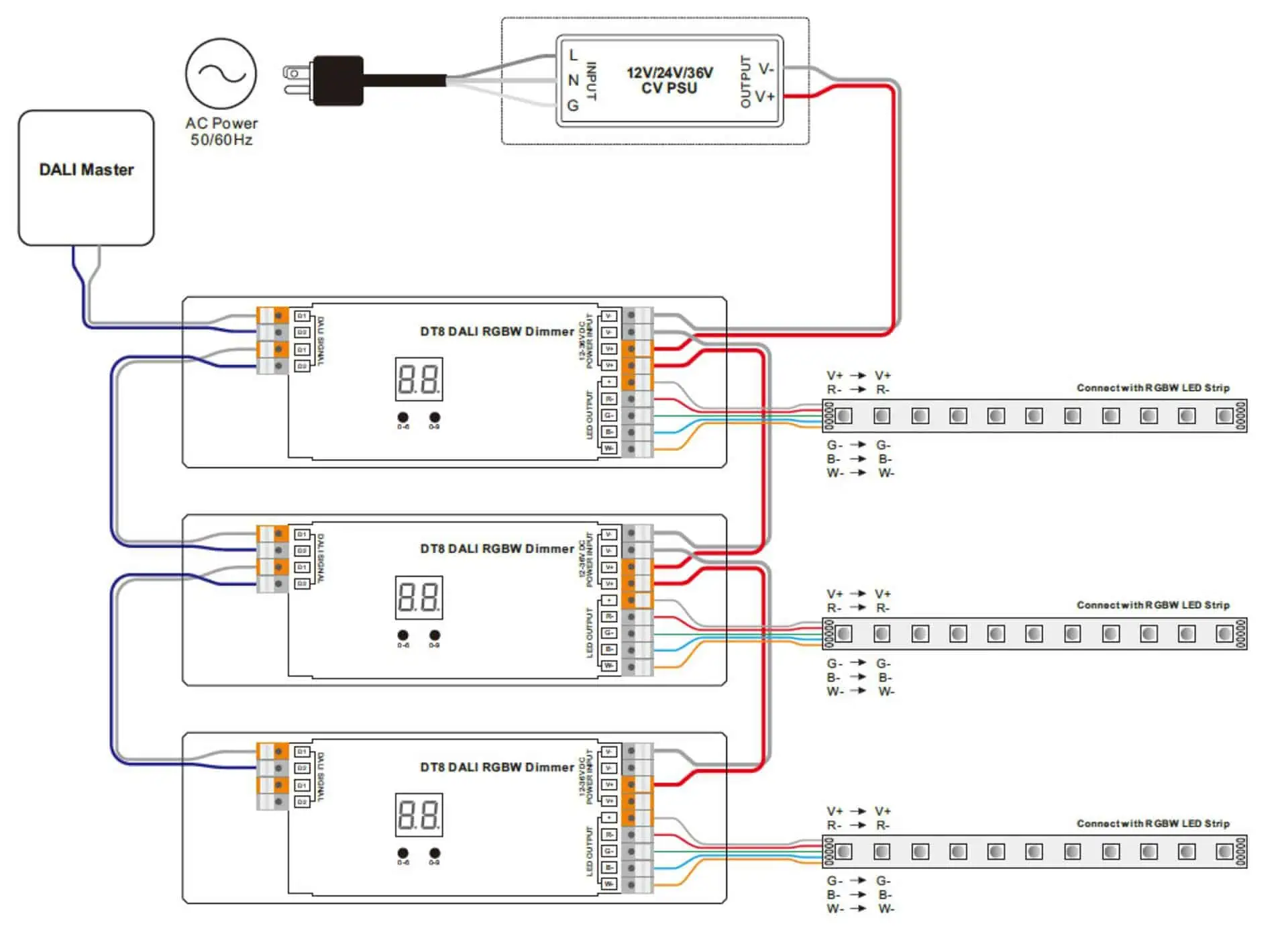

Драйвер светодиодов DALI DT8 RGBW

Светодиодные ленты Wring RGBW со светодиодными контроллерами

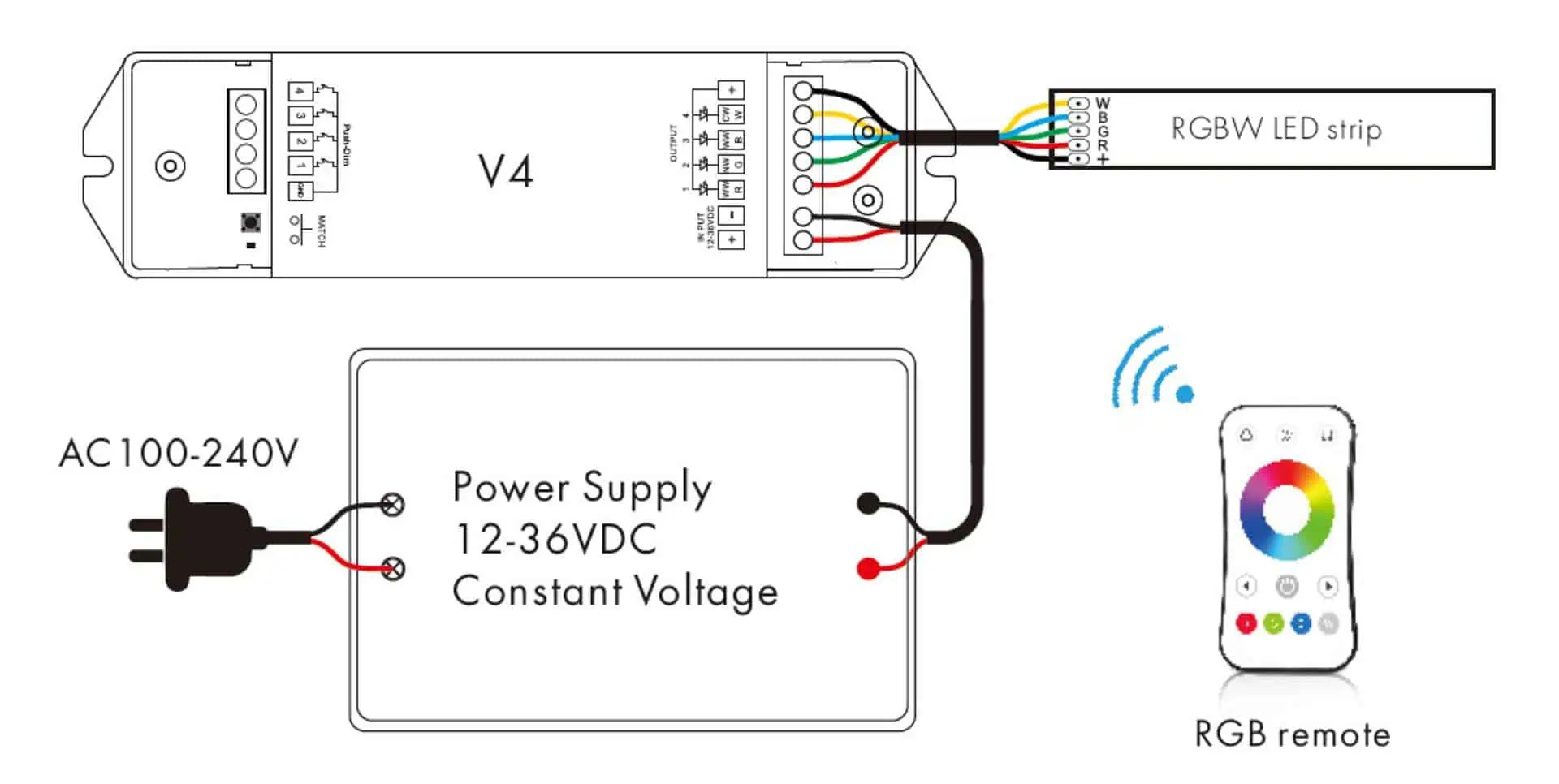

Без ШИМ-усилителя

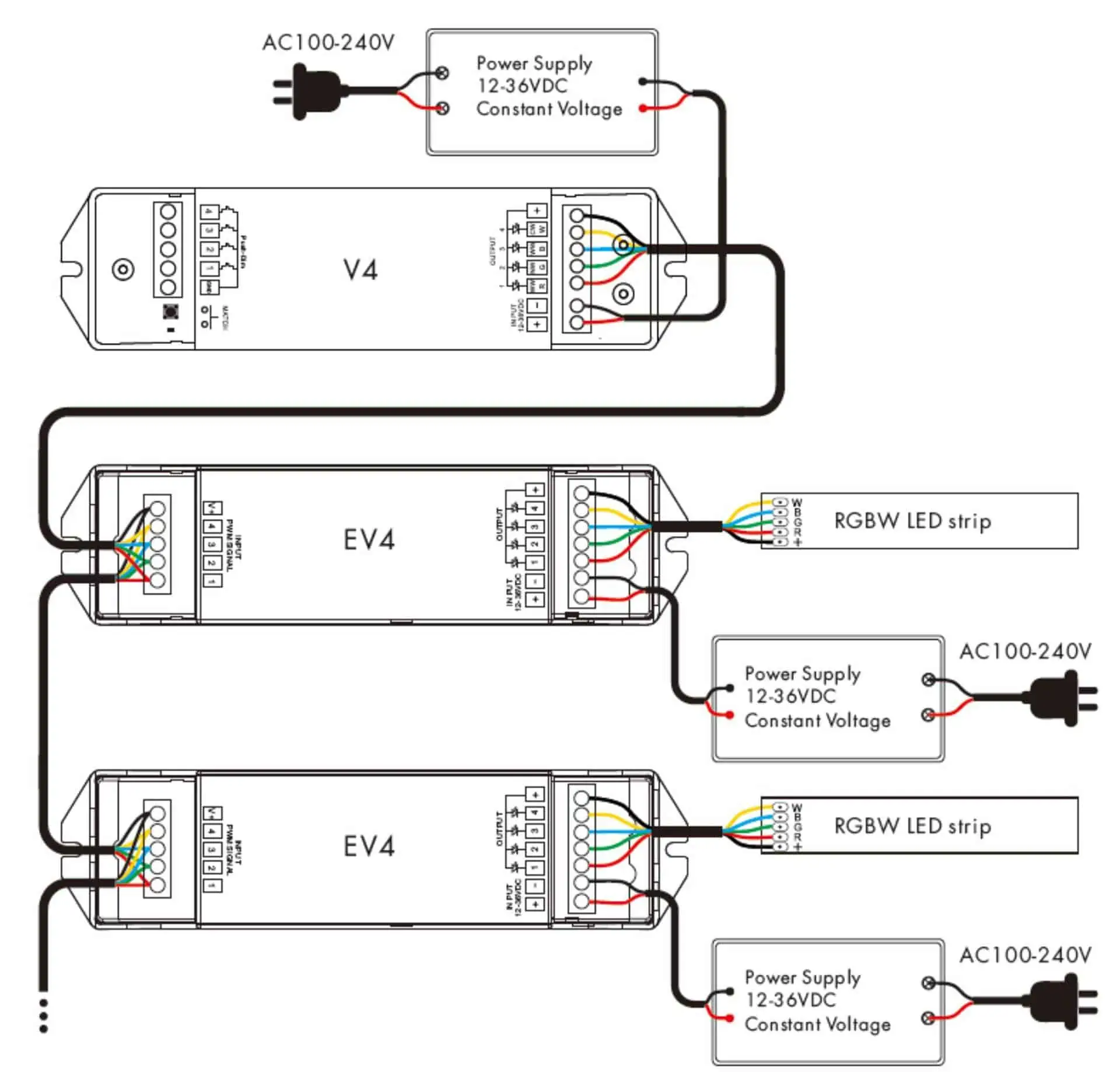

С ШИМ-усилителем

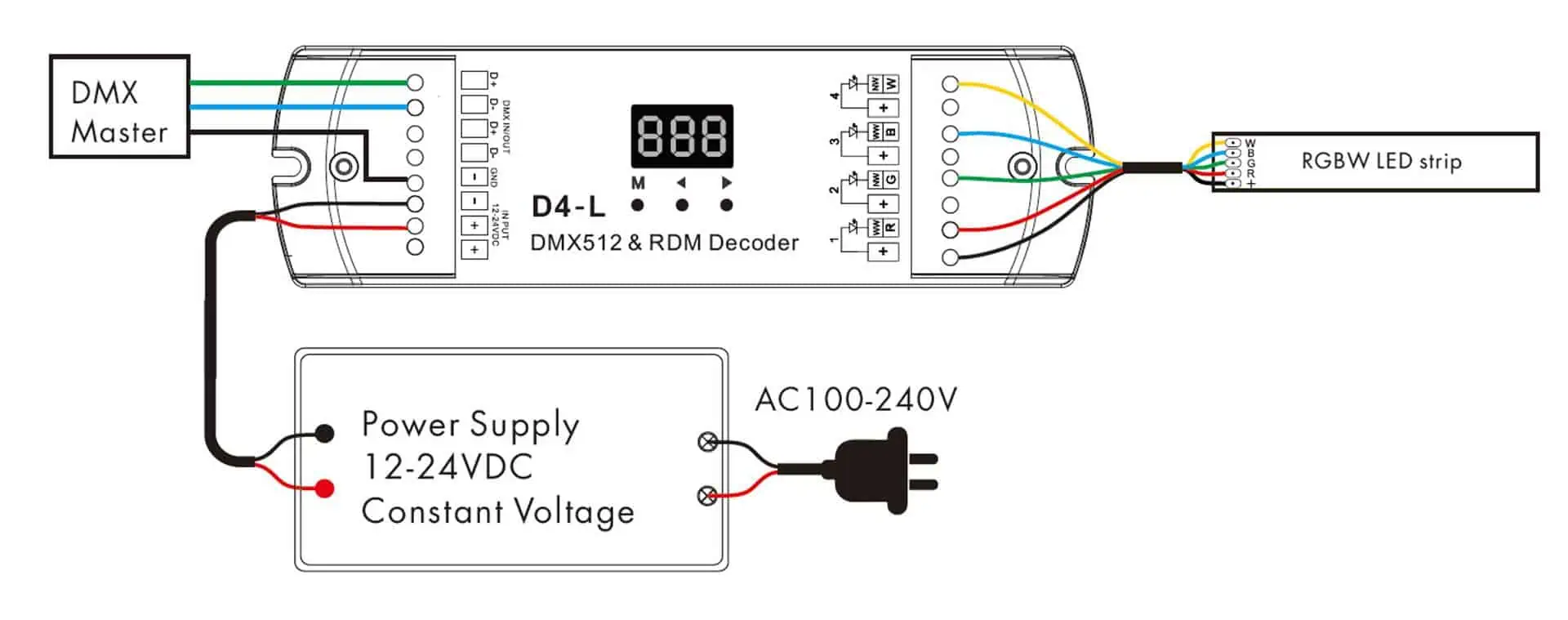

Светодиодные ленты Wring RGBW с декодером DMX512

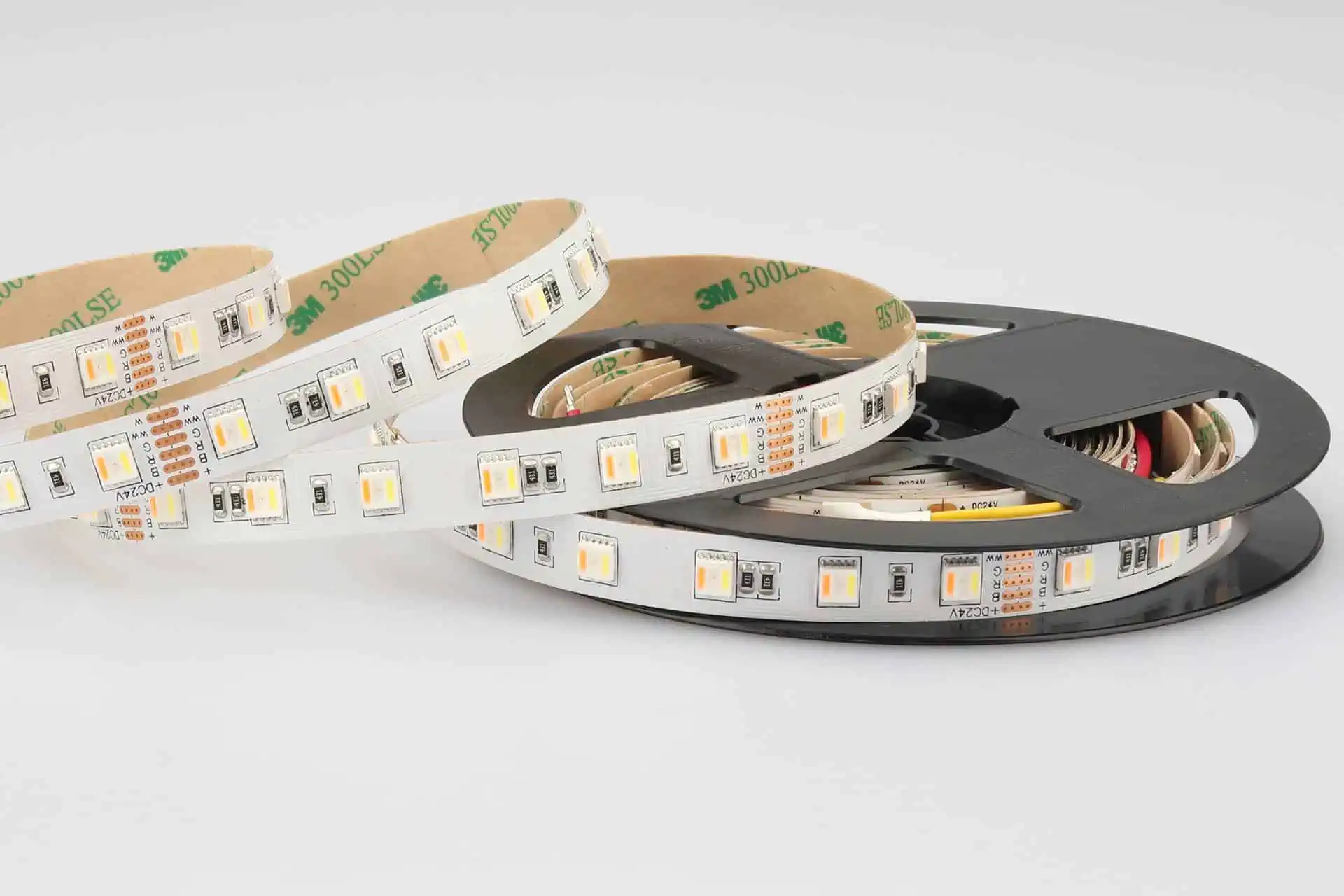

Как подключить светодиодную ленту RGBCCT

Светодиодные ленты Wring RGBW с диммируемыми светодиодными драйверами

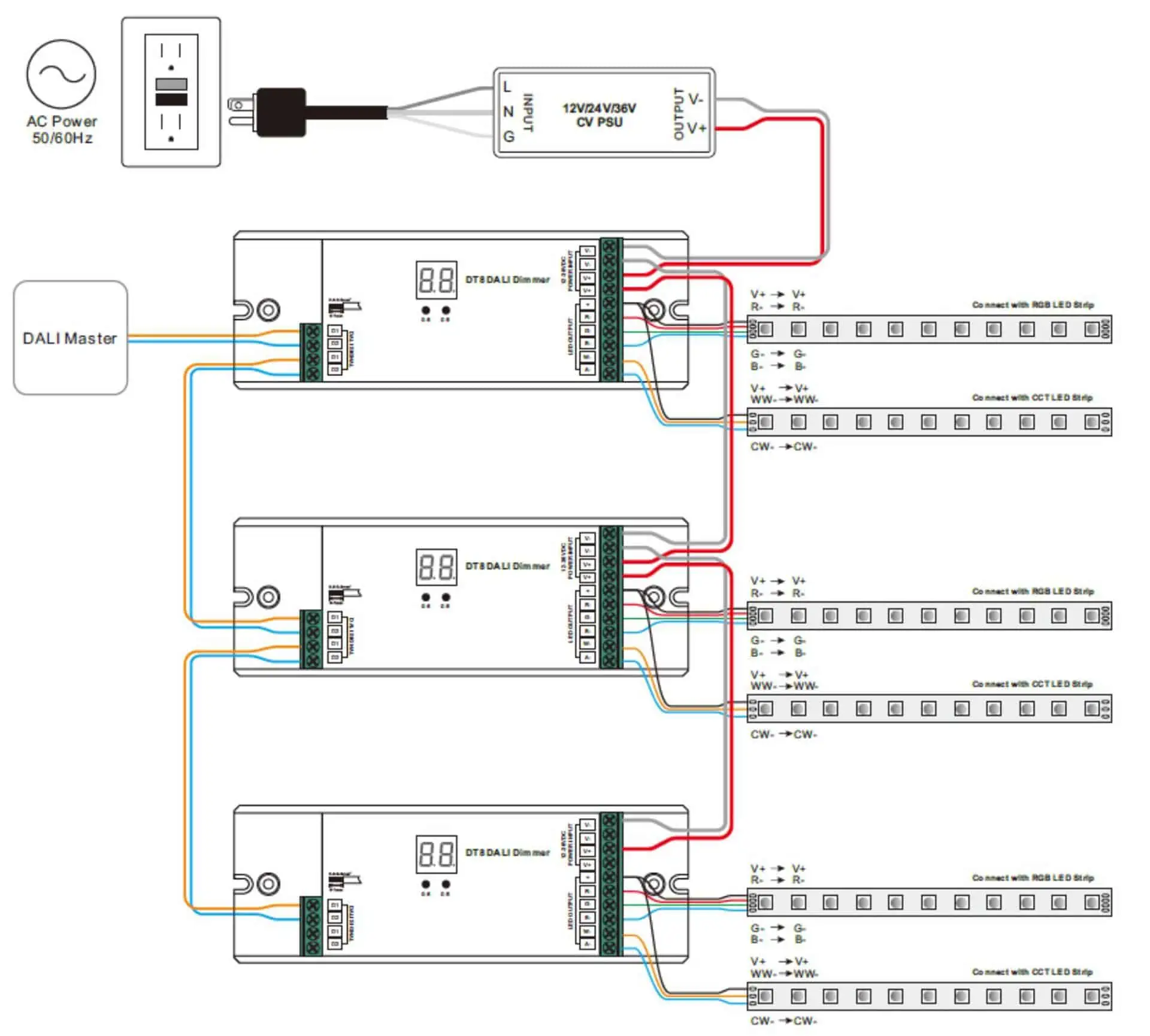

Драйвер светодиодов DALI DT8 RGBW

Светодиодные ленты Wring RGBW со светодиодными контроллерами

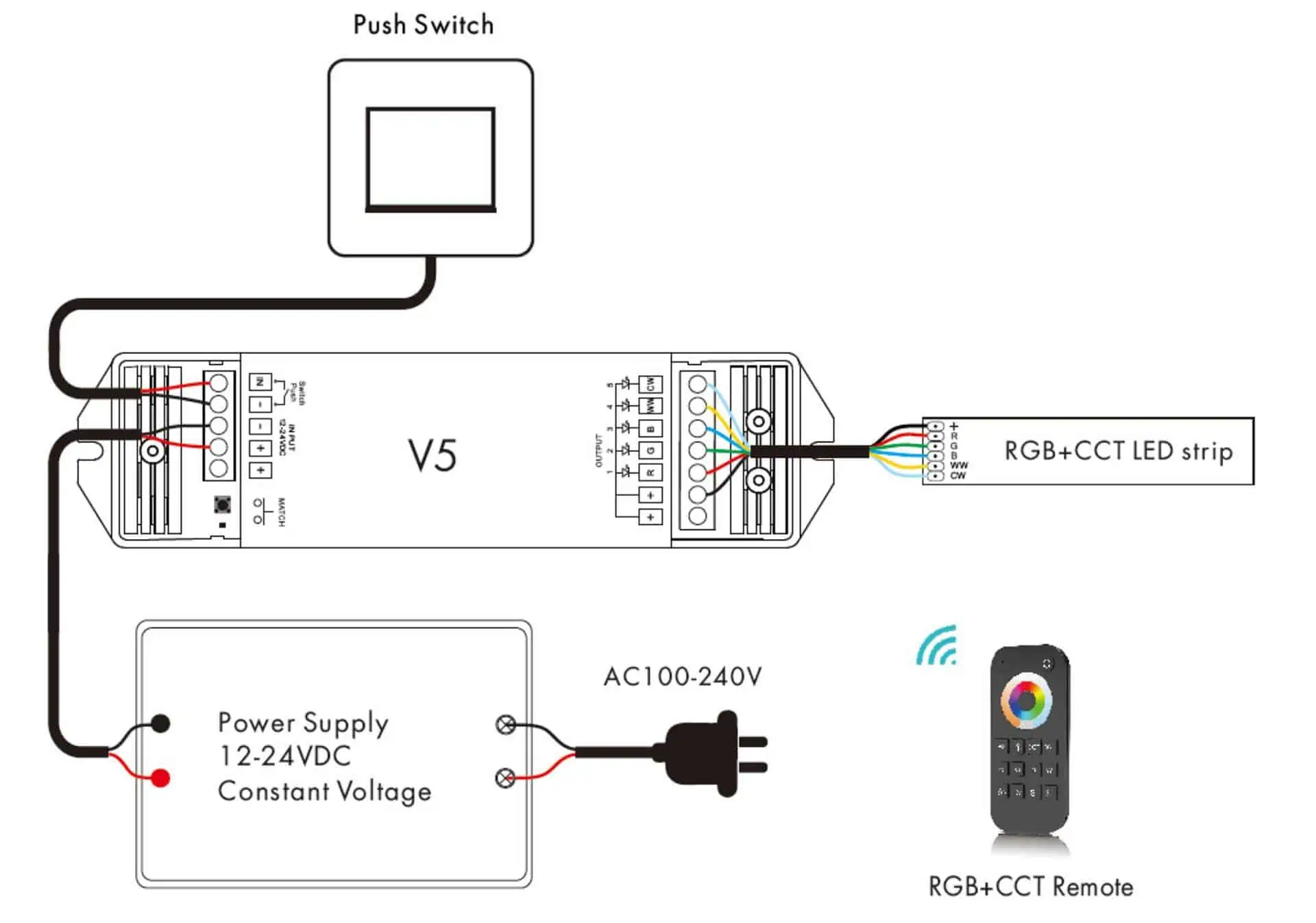

Без ШИМ-усилителя

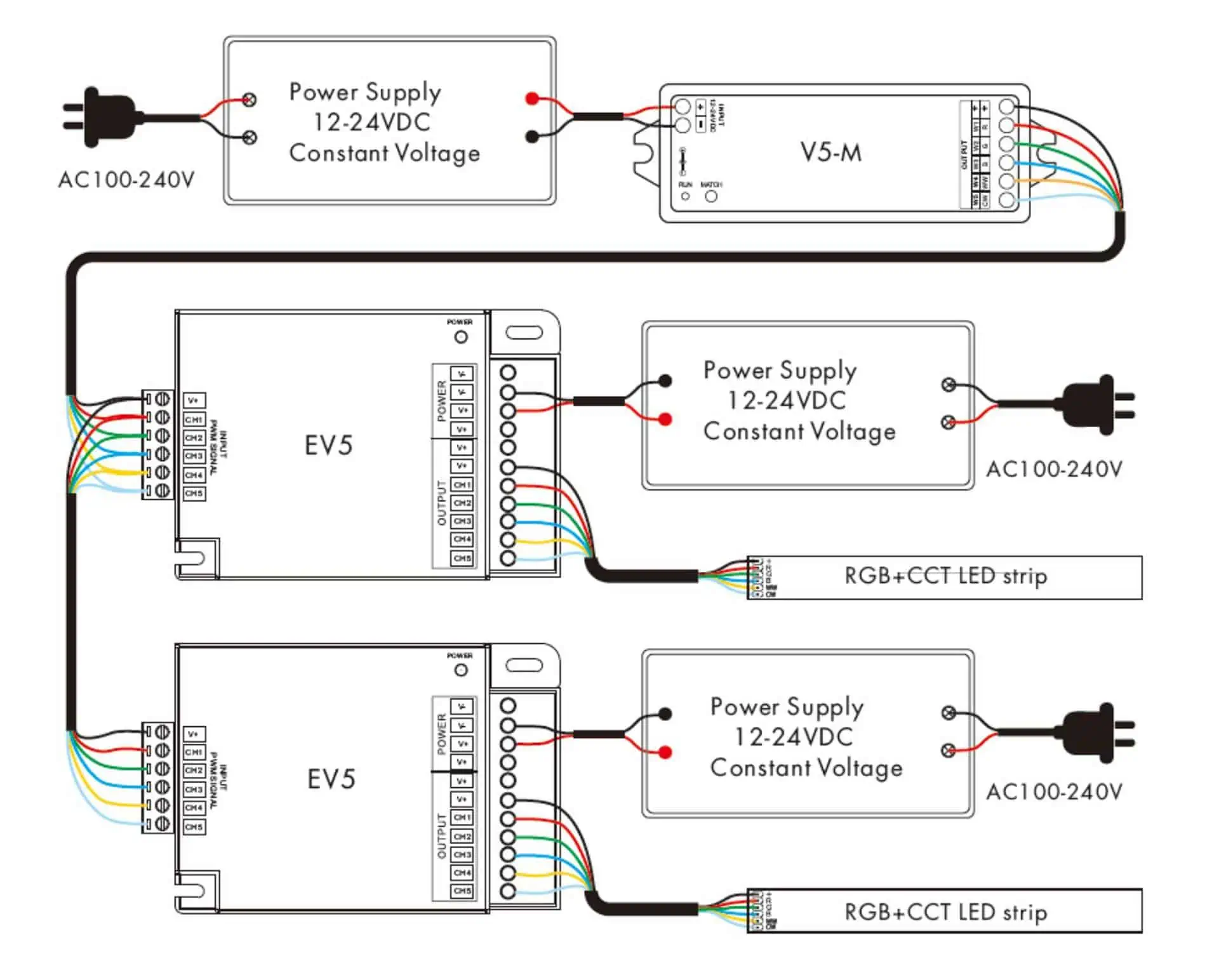

С ШИМ-усилителем

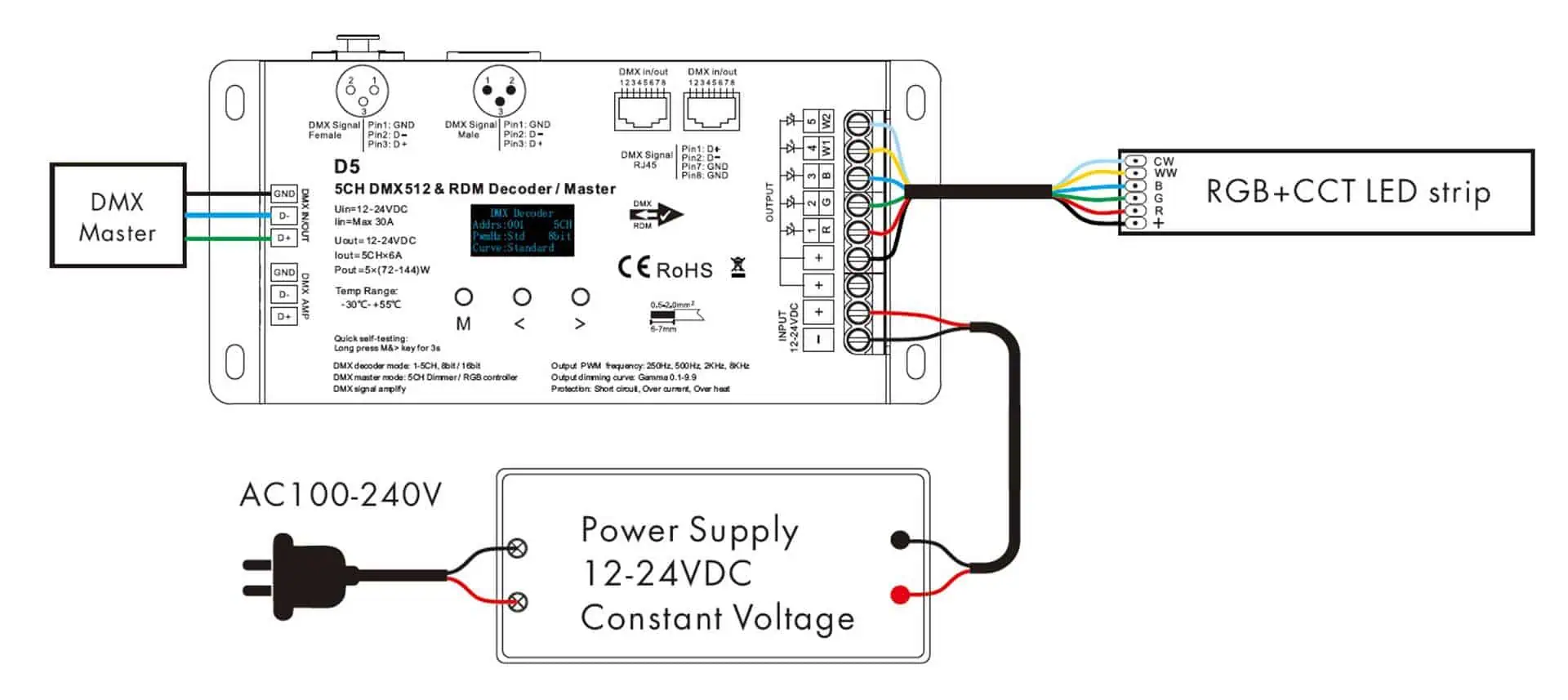

Светодиодные ленты Wring RGBW с декодером DMX512

Как подключить адресную светодиодную ленту

Индивидуальная адресная светодиодная лента, также называемая цифровой светодиодной лентой, пиксельной светодиодной лентой, волшебной светодиодной лентой или светодиодной лентой цвета мечты, представляет собой светодиодную ленту с управляющими ИС, которые позволяют управлять отдельными светодиодами или группами светодиодов. Вы можете управлять определенной частью светодиодной ленты, поэтому она называется «адресной».
Для получения дополнительной информации вы можете прочитать Полное руководство по адресуемой светодиодной ленте.

Как подключить адресную светодиодную ленту SPI

СОДЕРЖАНИЕ Последовательный периферийный интерфейс (SPI) — это спецификация интерфейса синхронной последовательной связи, используемая для связи на короткие расстояния, в основном во встроенных системах. Интерфейс был разработан компанией Motorola в середине 1980-х годов и стал стандартом де-факто. Типичные приложения включают карты Secure Digital и жидкокристаллические дисплеи.

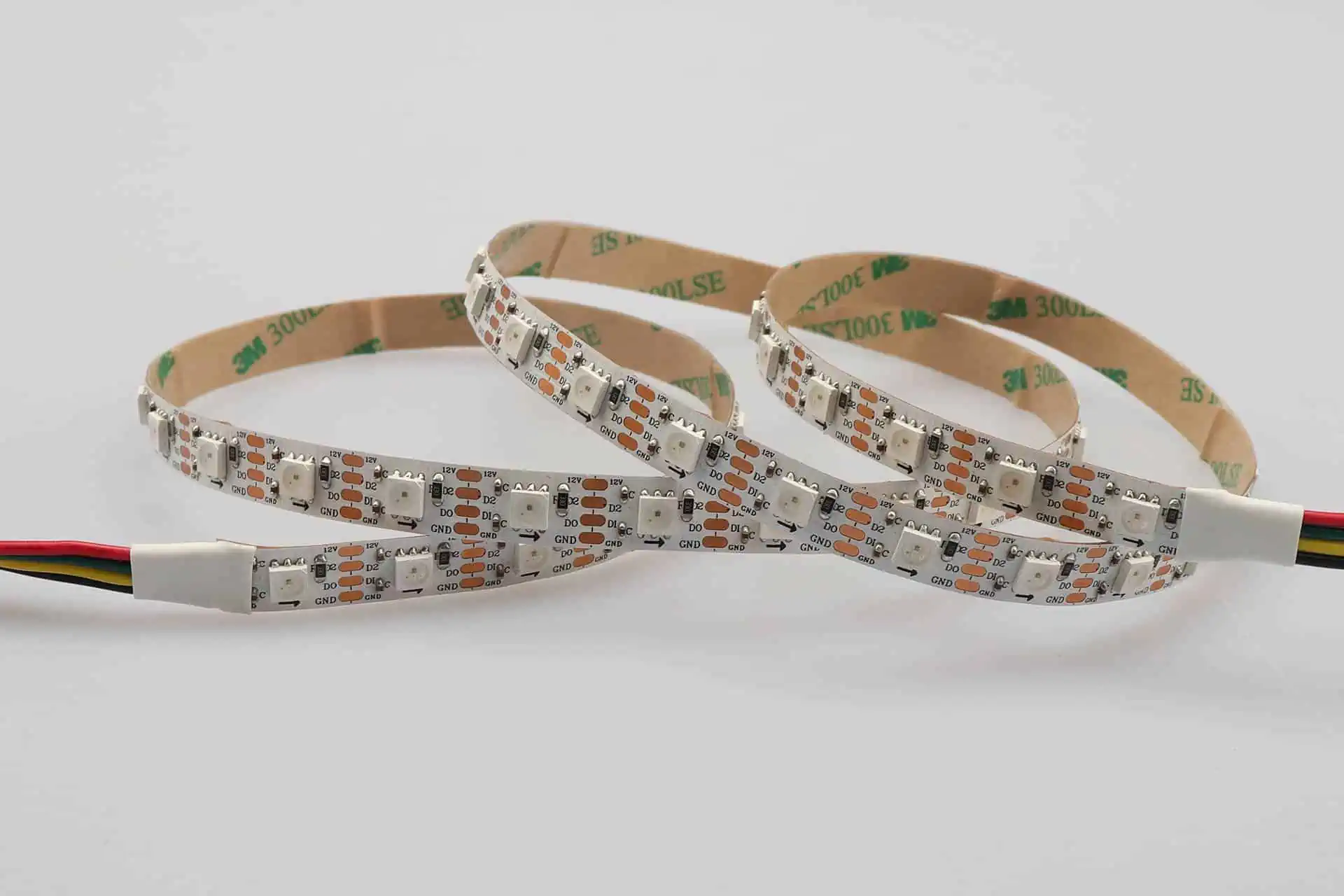

Светодиодная лента с адресацией SPI представляет собой светодиодную ленту, которая напрямую принимает сигналы SPI и изменяет цвет и яркость света в соответствии с сигналом.

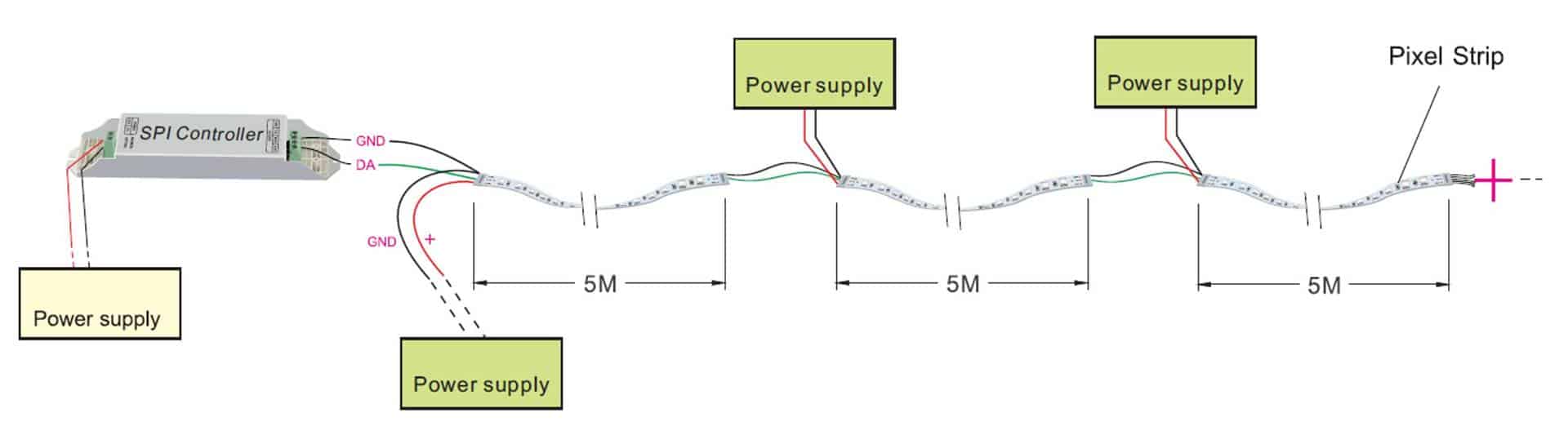

Адресуемые по SPI светодиодные ленты только с каналом данных

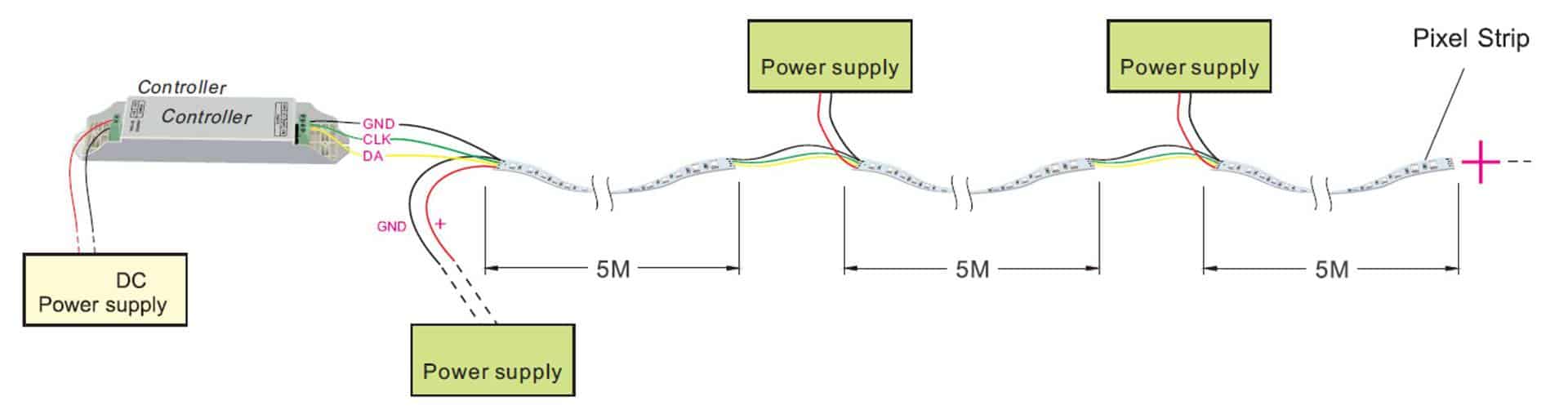

Адресные светодиодные ленты SPI с каналами данных и синхронизации

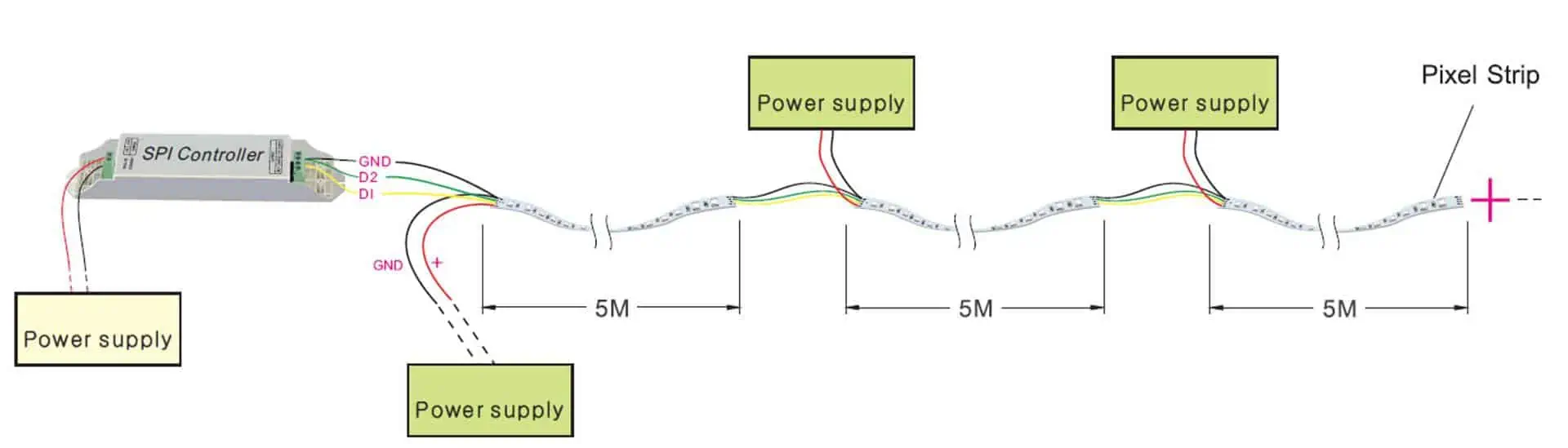

Адресные светодиодные ленты SPI с каналами данных и резервными каналами данных

Как подключить адресную светодиодную ленту DMX512

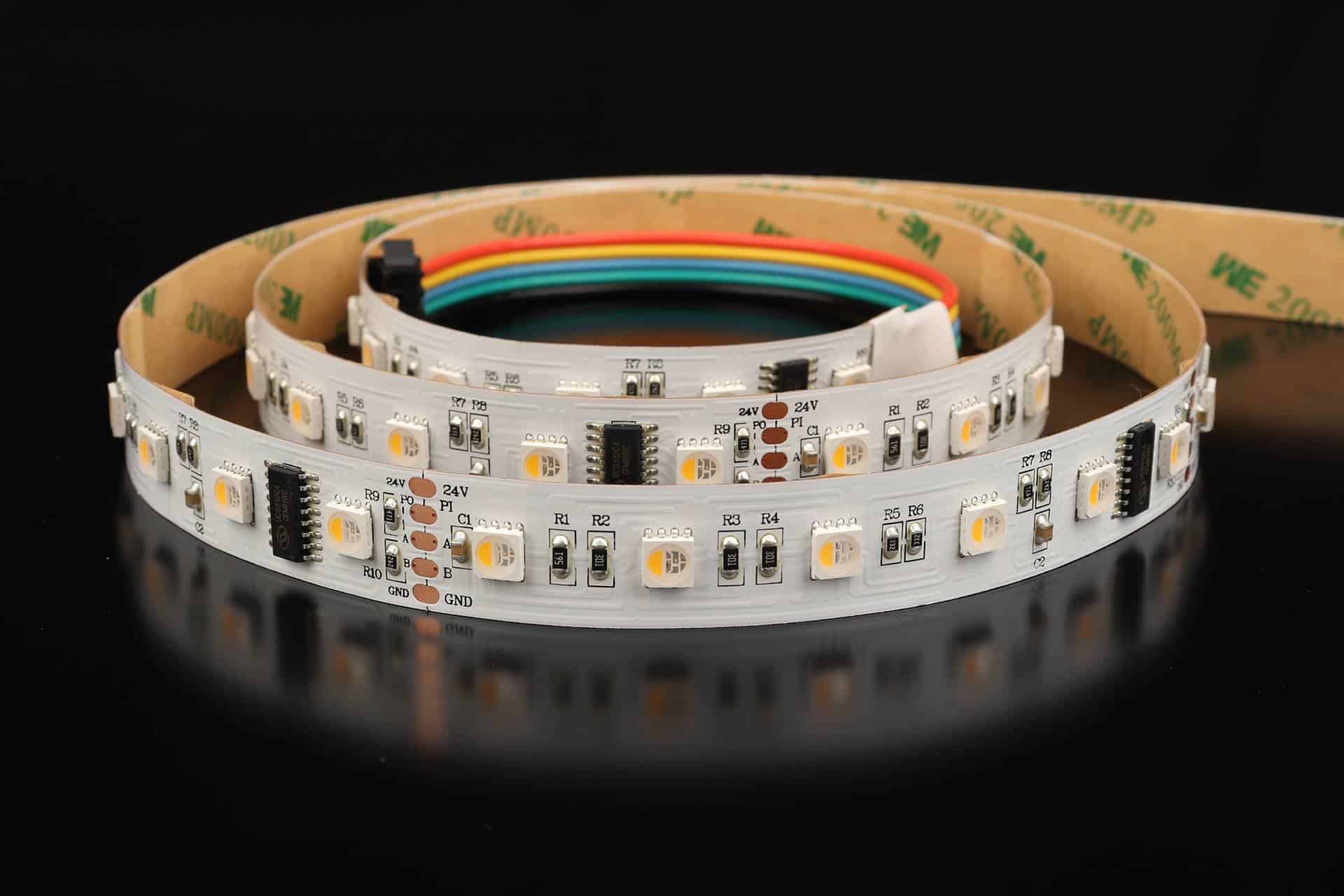

СОДЕРЖАНИЕ Адресная светодиодная лента DMX512 представляет собой светодиодную ленту, которая принимает сигналы DMX512 напрямую, без декодера DMX512 и изменяет цвет и яркость света в зависимости от сигнала.

Прежде чем использовать адресную светодиодную ленту DMX512, вам необходимо установить адрес DMX512 для светодиодной ленты, и эту операцию необходимо выполнить только один раз.

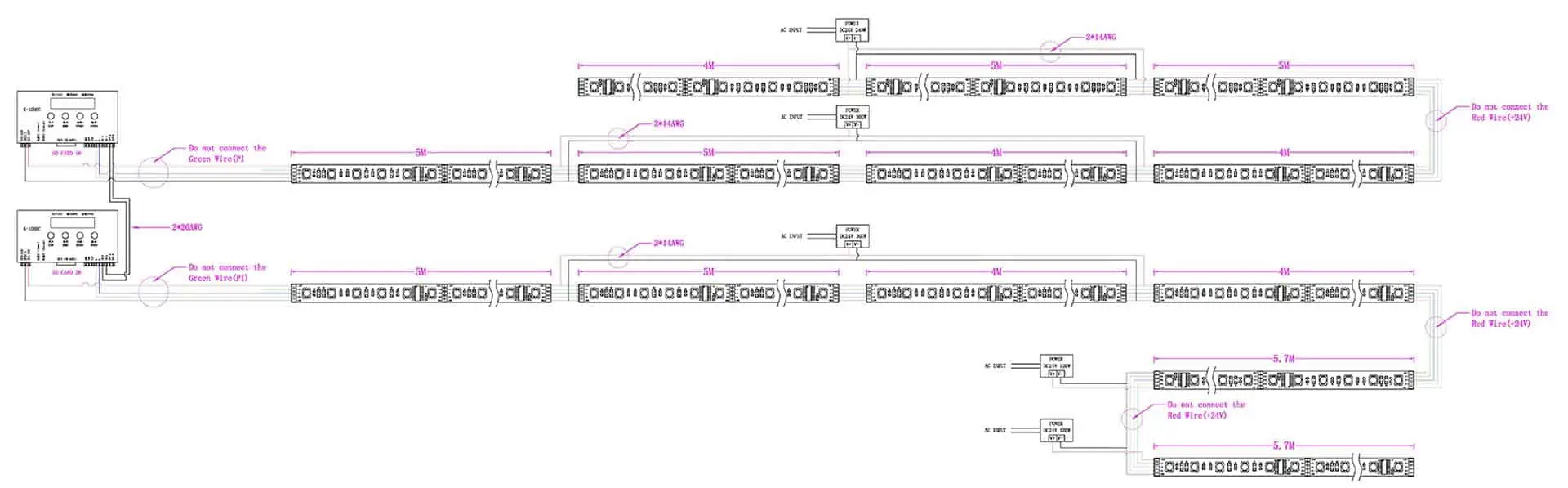

Вы можете скачать Схема подключения светодиодной ленты dmx512 PDF версия.

Часто задаваемые вопросы

Заключение

Я считаю, что после прочтения этой статьи у вас уже есть понимание того, как подключать различные виды светодиодных лент.

LEDYi производит высококачественные Светодиодные ленты и светодиодные неоновые ленты. Все наши продукты проходят через высокотехнологичные лаборатории, чтобы гарантировать высочайшее качество. Кроме того, мы предлагаем настраиваемые параметры наших светодиодных лент и неоновых лент. Итак, для светодиодной ленты премиум-класса и светодиодной неоновой ленты, связаться с LEDYi Как можно скорее!

Светодиодная лента — отличный помощник в создании декоративной и функциональной подсветки. Ее несложно монтировать и можно вписать почти куда угодно. Рассказываем, как правильно крепить светодиодную ленту, чтобы воплотить разнообразные сценарии освещения.

Расчет светодиодной ленты

Прежде чем организовывать освещение светодиодной лентой, важно рассчитать длину и мощность платы. Только правильно выбранное устройство поможет сделать темную комнату светлее. Можно воспользоваться специальным онлайн-калькулятором, например, svetlovsem. Для расчетов достаточно показателей ширины и длины комнаты.

Если вариант с калькулятором не подходит, рассчитайте мощность ленты самостоятельно. Определитесь с размером диодов. Они обозначены в названии платы. Например, SMD 3528. Это значит, что длина и ширина элементов составят 3,5х2,8 мм.

Затем нужно уточнить значение номинального тока для выбранного типа ленты. Следующий этап — расчет по формуле P = U · I · N/K, где U — напряжение устройства, I — показатель тока, N – число диодов на 1 м, K — количество последовательно соединенных элементов.

В лентах на 12 В сегменты чаще состоят из 3 диодов, в изделиях на 24 В — из 6. Среднее количество элементов на метр платы — 30 или 60 в зависимости от вида светодиодной ленты. Однако есть и более яркие приборы с численностью диодов до 240 на 1 м.

И последний этап расчета — умножение полученного из формулы показателя на длину ленты. Вы можете учесть итоговое значение, указанное на катушке с платой. Или сразу заложить длину необходимого отрезка. Например, вы покупали ленту размером 10 м, а использовать планируете сегмент протяженностью 5 м. Значит, для расчетов нужно брать желаемый показатель длины.

Что нужно для монтажа светодиодной ленты

Если длина и вид платы определены, пора готовить инструменты для монтажа. Что нужно:

• Светодиодная лента.
• Блок питания.
• Контроллер (для RGB-лент).
• Коннекторы (если хотите соединить части плат).
• Клей, скобы, профили или скотч (в зависимости от выбранного способа монтажа).
• Жидкость для обезжиривания поверхности (если будете клеить на скотч или липкую подложку).
• Шуруповерт, саморезы (если планируете монтировать на профили).

А теперь перейдем к обсуждению способов фиксации. Все они достаточно простые, поэтому вы легко справитесь самостоятельно.

Установка светодиодной ленты: 5 способов крепления

Способ крепления зависит от локации подсветки. Для потолка подойдет один вариант, для гипсокартонной стены — совсем другой. Разберем все методы.

Заводской клей

На некоторых видах светодиодных лент предусмотрены клеевые подложки. Достаточно освободить их от защитных пленок, после чего прижать плату к поверхности. После монтажа важно проверить, что изделие зафиксировано по всей длине.

Двухсторонний скотч

Если планируете крепить светодиодную ленту на мебель или предметы интерьера, можно воспользоваться алюминиевым двухсторонним скотчем. Принцип аналогичен монтажу на клеевую подложку. Нужно нанести липкую ленту на плату, удалить защитную пленку и прижать изделие к поверхности.

Клей

Для монтажа подойдет универсальный суперклей или термостойкий состав. Массу нужно нанести на подложку ленты, после чего крепко прижать плату к поверхности и немного подержать. Затем важно дождаться полного высыхания клея и убедиться, что изделие хорошо зафиксировано.

С помощью клея платы можно крепить к гипсокартонным стенам, на мебель, предметы интерьера, натяжные потолки. Однако есть риск, что со временем лента начнет “отходить” от поверхности.

Алюминиевый профиль

Для монтажа ленты подойдут накладные или врезные профили разных конфигураций. Такой способ крепления считается надежным, поэтому оптимален для организации сложной декоративной подсветки. С помощью профиля ленту можно крепить практически на любую поверхность.

Хомуты, скобы, клипсы

Если LED-лента будет не на виду, для фиксации можно воспользоваться специальными крепежными элементами. Главное — выбрать изделие, соответствующее ширине платы.

Техника безопасности при монтаже

Светодиодная лента работает от электрической сети. Это значит, что при монтаже и дальнейшей эксплуатации устройства важно неукоснительно соблюдать правила безопасности. 6 рекомендаций:

• Перед монтажом обязательно отключите электричество.
• Не забудьте изолировать места крепления ленты на токопроводящих поверхностях.
• Соблюдайте полярность при подключении контактов.
• В процессе монтажа и в период эксплуатации старайтесь не перегибать плату, не повреждать ее.
• Соблюдайте технику безопасности при манипуляциях с сетями 220 В.
• Не касайтесь открытых токопроводящих поверхностей, если электропитание включено.

И обязательно заранее продумайте, где расположить светодиодную ленту. Однозначно не стоит размещать ее вблизи нагревательных элементов и на участках, куда очень затруднен доступ.

Способы резки и соединения LED-ленты

Частый вопрос — можно ли резать светодиодную ленту. Ответ положительный. Однако резать следует строго по отметкам, проставленным производителям на платах. Для манипуляций нужно использовать острые ножницы, иначе есть риск случайно повредить контакты.

Второй вопрос — как соединить части платы. Самый простой вариант — использование специальных коннекторов (шириной 8 или 10 мм) с клеммами. Виды изделий:

• Угловые, прямые, гибкие, с изгибом и без, Т-образные.
• Прокалывающие, зажимные, с защелками.
• С 2, 4, 5 контактами.
• По номинальному напряжению на 12, 24 или 220 В.
• Для монохромных и RGB-лент.

Второй и более трудоемкий способ соединить части платы — пайка. Этот вариант подходит, если вы умеете обращаться с паяльником и имеете все необходимые материалы. Однако способ с коннекторами лидирует по простоте и безопасности.

Как согнуть светодиодную ленту

Если важно подстроить ленту под конфигурацию объекта для подсветки, часто возникает необходимость согнуть плату. Однако такая манипуляция нарушит работоспособность изделия. А если лента в силиконовом корпусе, то сгибание окажется невозможным. Поэтому выход — фигурные коннекторы. Например, выполненные в виде угла на 90 градусов или округлые.

Чтобы придать ленте нужную конфигурацию, разделите изделие на отрезки по намеченным на плате линиям. Затем установите концы полученных частей в коннекторы, проверьте правильность соединения.

Наклейка ленты на неровную поверхность

Перед тем, как разместить светодиодную ленту в комнате с шероховатыми стенами, предварительно зачистите запланированные для локации поверхности. Если место не заметно взгляду, можно обработать участок наждачной бумагой (например, стену или пространство за натяжным полотном). Еще вариант — покрыть поверхности краской или лаком для выравнивания и увеличения площади сцепления.

Как поступить, если светодиодная лента отклеилась

Если отклеился край платы, можно решить вопрос с помощью нескольких капель клея. Или кусочка скотча. Такие варианты спасут, даже если изначально изделие было зафиксировано на липкую подложку.

Если отклеилась значительная часть платы, правильнее переделать монтаж. Однако перед этим следует зачистить поверхность от липких остатков клея или скотча.

Подключение LED-ленты к источнику питания

Ленты на 12 и 24 В требуют присутствия блока питания (драйвера) с модулем-трансформатором. На устройствах обычно обозначены клеммы для понимания куда и какие провода подключать. Важно безошибочно совместить контакты (минусы и плюсы). Если все получится правильно, светодиодное устройство должно засветиться.

Если у вас RGB-лента, нужно задействовать контроллер для управления световыми эффектами. Следует подключить его контакты к выходам пониженного напряжения на элементе питания согласно подходящей схеме для выбранной диодной платы. Затем нужно интегрировать в цепь саму ленту через “плюс” (VDD) и присоединить проводки R, G, B, отвечающие за эффекты.

Если все сделано верно, лента без проблем включится и будет ярко светить. А эффектами можно управлять с помощью приложения, дистанционного пульта или кнопки на контроллере. С монохромной лентой без контроллера проще — ее включение и выключение инициируются нажатием выключателя.

Возможные ошибки при монтаже светодиодной ленты

Монтаж осветительных приборов — не тот процесс, когда можно торопиться и приступать к делу без необходимого оборудования. Перечислим типичные ошибки и их неутешительные результаты:

• Использование термоплавкого клея. Такой состав затвердевает, образуя на плате достаточно толстый слой. В результате становится невозможным отведение тепла, из-за чего лента перегревается.
• Закрепление ленты степлером. В лучшем случае плата просто окажется поврежденной и непригодной к эксплуатации. В худшем — кого-то из домочадцев ударит током при попытке включить или выключить подсветку.
• Укладка светодиодной ленты в кабельные желоба. В результате такой ошибки плата будет постоянно перегреваться и быстро выйдет из строя.
• Использование слишком массивного блока питания. Из-за него лента “уйдет в тень”, поэтому потоки света будет не такими яркими, как могло хотеться.
• Неровная укладка ленты. Если плата располагается неаккуратно, теряется эстетический эффект от включенной подсветки.

После монтажа рекомендуем проверить крепления и все элементы системы. Если что-то плохо зафиксировано или неправильно включено, ожидания от эксплуатации ленты окажутся неоправданными

Причины “моргания” светодиодной ленты

Иногда лента сразу или через некоторое время начинает “моргать” — внезапно гаснуть и снова загораться. Причины нежелательного явления:

• Нехватка мощности блока питания.
• Несоответствие RGB-контроллера заявленным характеристикам.
• Низкое качество сборки LED-ленты.
• Плохой контакт на месте пайки.
• Микротрещины, которые могли появиться на ленте в процессе монтажа.
• Выгорание отдельного сегмента ленты (чаще всего это происходит из-за несоблюдения температурного режима при эксплуатации диодной платы).

При выборе блока питания лучше закладывать резерв мощности в 10-20%. Тогда устройство точно сможет обеспечивать бесперебойную работу системы.

Если причина в перегоревшем сегменте ленты, можно его заменить. Аккуратно удалите неисправные элементы, вырезав их острым канцелярским ножом. Затем залудите контакты, после чего установите новый сегмент. Спаяйте печатные проводники и проверьте работоспособность конструкции.

Если на плате появились микротрещины или устройство изначально было сомнительного качества, выход только один — менять изделие. Поэтому стоит при покупке быть максимально внимательными.

Как проверить светодиодную ленту на работоспособность

Перед монтажом не помешает убедиться, что лента будет работать. Есть несколько способов сделать это:

• Использовать батарейку для запитывания изделия на 12 В. С помощью проводов соедините контакты на ленте с плюсом и минусом на аккумуляторе. Лучше всего брать “пальчиковые” батареи А23. Однако этот способ не подойдет, если лента мощная.
• Подключить блок питания. В этом помогут проводники, которые нужно присоединить к устройству, а затем их концы поднести к медным контактам на ленте. Если плата исправна, диоды ярко загорятся.

Перед проверкой убедитесь в целостности изделия. Если корпус платы поврежден, к монтажу приступать не стоит. Даже на первый взгляд рабочая светодиодная лента быстро выйдет из строя.

Что делать, если светодиодная лента не работает

Если светодиодная лента не подает признаков жизни, самый простой вариант — заменить изделие. Однако не все так просто. Возможно, дело вовсе не в плате. И даже если в ней, иногда есть шанс реанимировать устройство.

Первым делом попробуйте установить причину неисправности. Порядок действий:

• Проверьте напряжение в розетке, куда подключали ленту. Это легко сделать с помощью мультиметра или контрольной лампы.
• Протестируйте блок питания. Это тоже делается с помощью мультиметра или другой ленты.
• Убедитесь в исправности проводов, питающих LED-устройство. И снова выручит мультиметр. С его помощью измерьте напряжение в местах контакта проводов и платы.
• Проверьте исправность светодиодной платы. Чтобы обнаружить проблему, необходимо последовательно подавать напряжение на контакты каждого сегмента, пока лента не загорится.

Если проблема в перегоревшем сегменте, его можно заменить. Неисправности блока питания и розетки тоже решаются просто — нужно использовать другие устройства.

Однако перегорание сегмента ленты — не единственная вероятная проблема. Еще варианты поломок:

• Перегревание платы и выход ее из строя по этой причине.
• Окисление контактов.
• Заводской брак.

В этих случаях не стоит реанимировать устройство. Проще, дешевле и быстрее приобрести новую ленту.

Как замаскировать светодиодную ленту

Если решили установить светодиодную ленту на потолок, можно замаскировать устройство плинтусами. Выбирайте изделия под стиль интерьера, однако отдавайте предпочтение экземплярам из не слишком плотных материалов. Тогда получится удачная маскировка, не препятствующая свечению ленты.

Если лента установлена на потолок в плоскость у окна, изделие можно замаскировать карнизом. Благодаря шторам или тюли получится эффектная струящаяся подсветка.

«Умная» подсветка: управление светодиодной лентой через приложение

Чтобы было удобнее пользоваться светодиодной лентой, можно подключить систему “умного” освещения. Для оснащения потребуются специальные контроллеры, которые интегрируются с центром управления. А задавать команды можно с помощью приложений, например, INTELLIGENT ARLIGHT. Софт найдет все осветительные приборы и “возьмет их под контроль”.

Управлять светодиодной лентой и другими приборами через приложение очень просто. Например, можно интегрировать систему с голосовым помощником и просить включить свет в нужной зоне даже не находясь дома.

Интеллектуальная система освещения вписывается во все варианты светодизайна. Это отличный способ упростить быт и сэкономить средства за счет рационализации расхода электроэнергии.

Если планируете внедрять “умное” освещение, изучите вопрос регулирования подсветки с помощью диммеров. Преобразите ваш интерьер за счет новых технологий.

Для освещения квартир и домов широко применяется светодиодная лента. Она отличается высокой гибкостью в применении и дает хороший яркий свет. В нашей обзорной статье мы узнаем, как установить светодиодную ленту, можно ли ее резать, каким особенностями отличается монтаж.

Светодиодные ленты это

Светодиодная лента — это источник света, который представляет собой электрическую монтажную ленту с прикрепленными диодами. Устройство состоит из ряда автономных однотипных модулей, в состав которых входят светодиоды (один или несколько) и вспомогательные электрические устройства (резисторы, электрические контакты и другие). Модули расположены друг от друга на одинаковом расстоянии и имеют последовательное электрическое соединение.

Лента допускает небольшую упругую деформацию, поэтому ее можно скручивать в ленту для удобства монтажа и транспортировки. Габариты у светодиодной ленты следующие:

• Ширина — от 1 до 2 сантиметров.
• Толщина вместе с диодами — до 3 миллиметров.
• Длина — от 1 до 30 метров.

Общие характеристики светодиодных лент

Светодиоды питаются от постоянного электрического тока, рабочее напряжения которого составляет 12, 24 или 220 вольт (в зависимости от модели устройства). Чем больше напряжение, тем длиннее может быть общая длина осветительной системы:

• Системы на 12 вольт из-за особенностей распространения электрического тока могут иметь длину до 5 метров. Это хороший вариант для квартир или небольших домов.
• Установки на 24 вольт могут поддерживать длину освещения до 10-15 метров. Такие системы подойдут для крупных домов, а также общественных заведений.
• Системы на 220 вольт могут поддерживать длину до 30 метров и больше. Такую ленту можно использовать для создания внешнего освещения или декорирования клубов, больших кафе, выставочных центров.

Ленты могут использовать светодиоды по уровню освещения категории 2835, 3528, 5050, 5630, 5730. Каждая из систем обладает своими параметрами электрического тока, что важно учитывать при составлении схемы освещения. На одном погонном метре может располагаться до 200 светодиодов в зависимости от категории устройства, хотя для освещения большинства помещений будет достаточно 50-100 диодов на 1 метре. Мощность каждого диода обычно составляет не более 1 Вт, а для подсчета итогового энергопотребления нужно просуммировать мощности всех диодов.

Блок питания для светодиодных лент

Блок питания — это вспомогательное устройство, которое часто требуется для подключения ЛЕД-лент. Он выполняется в виде небольшой коробочки с разъемами для подключения электрических кабелей (обычно таких разъемов 4 или 5). Зачем нужен этот прибор? Ответ будет следующим:

• В обычной электрической сети циркулирует переменный ток с уровнем напряжения 220 вольт. Светодиодные ленты работают на постоянном токе с уровнем напряжения 12, 24 или 220 вольт.
• Чтобы синхронизировать работу тока в сети и рабочем устройстве, нужно рабочий ток понизить и выпрямить. Эту функцию и выполняет блок питания, который сочетает в себе функции трансформатора и выпрямителя.

Обратите внимание! В случае ленты с уровнем напряжения 220 вольт можно не использовать блок питания, поскольку уровень напряжения и так является оптимальным. Однако Вам все равно понадобится выпрямитель (хотя на некоторых современных устройствах он уже входит по умолчанию, поэтому читайте инструкцию).

Виды светодиодной ленты

Светодиодные приборы бывают несколько типов в зависимости от количества цветов, наличия внешней защиты и расположения диодов. В зависимости от количества цветов различают два типа устройств:

• Монохромные. На таких системах крепятся светодиоды, которые могут генерировать только один цвет (например, красный или зеленый). Устройства этого типа являются экономными по расходам электричества, а монтируются они обычно по упрощенной схеме на двух проводах.
• RGB-системы. На таких лентах крепится несколько диодов, которые могут генерировать сразу три цвета — красный (Red), зеленый (Green) и синий (Blue). Оптическое смешение этих базовых цветов позволяет получить любой оттенок (то есть RGB-системы являются разноцветными). Такие установки потребляют больше электричества, а для полноценной генерации цветов используется усложненная схема на четырех проводах.

Обратите внимание! Встречаются также устройства с цилиндрическими светодиодами, которые припаяны к торцу платы. У таких устройств лампы-диоды светят не перпендикулярно, а вдоль освещаемой плоскости.

Контролер (диммер)

Контроллер (диммер) — это вспомогательное устройство в виде коробочки, которое встраивается в цепь осветительной ленты. Его главная функция — управление яркостью, цветом, затуханием диодов и другими параметрами освещения. В монохромных системах диммер можно не ставить, однако в случае RGB-устройств без него не обойтись. По способу управления димеры бывают трех типов:

• Управляемые программно. Такие диммеры управляют работой осветительного прибора согласно заданной программе, изменить которую либо нельзя, либо можно, но в определенных пределах (например, при помощи кнопки можно выбрать одну программу из перечня). Главное преимущество таких диммеров — низкая цена.
• Кнопочно-цифровые. Такие диммеры имеют небольшой циферблат и кнопки, с помощью которого можно управлять системой в определенных пределах. Например, Вы можете увеличить яркость либо задать цвет освещения. Стоят такие устройства дороже, однако и функционал у них получше.
• Беспроводные. Такие диммеры состоят из двух элементов — управляющий блок-коробочка и пульт управления. Коробочка встраивается в цепь, а пульт позволяет управлять устройством дистанционно. С помощью пульта можно выставить яркость, цвет, переливы, плавность затухания и другие параметры освещения.

Яркость освещения

Светодиоды обладают различной яркостью, а определить уровень яркости можно по цифровой маркировке. Цифры позволяют определить габариты диодов, а также мощность генерируемого светового потока. Основные модели диодов:

• 3528. Светодиоды этого класса обладают средней яркостью, а одна лампа излучает 4-5 люмен светового потока. Использовать такие диоды можно для подсветки мебели, пола, стен, потолка, декоративных элементов дома. Еще один вариант применения — подсветка многоярусного потолка на основе гипсокартона.
• 5050/5055/5060. Представляет собой класс схожих светодиодов, способных генерировать излучение в пределах 12-15 люмен. Такие системы подходят для освещения небольших и средних комнат, а также в качестве вспомогательной подсветки мебели, потолков, декоративных элементов.
• 2835. Системы этого типа генерируют высокий уровень светового потока в пределах 25-28 люмен. Такие светодиоды можно применять для создания полноценного освещения в доме, офисе, небольших или средних публичных заведениях. Для вспомогательной подсветки их применение нецелесообразно.
• 5630/5730. Представляет собой класс схожих светодиодов, способных генерировать мощное световое излучение на уровне 60-75 люмен. Устройства такого типа используются для освещения улиц и крупных помещений. Еще одна популярная сфера применения диодов 5630/5730 — создания наружной рекламы.

Варианты использования ленты

Ленточные осветительные устройства могут использоваться для различных целей — от создания скрытой подсветки до полноценного освещения улиц. Ниже мы более детально рассмотрим каждый из вариантов применения.

Для общего освещения

Светодиодная лента идеально подходит для создания общего освещения помещений вместо обычных ламп накаливания. Оптимальным вариант будет применение устройств класса 5050/5055/5060 с большим количеством диодов (50-100 штук), что позволит равномерно осветить помещение. В публичных заведениях следует применять более мощные устройства класса 2835, поскольку свет от маломощных диодов 5050 будет сильно рассеиваться.

Обратите внимание! При выборе устройства обращайте внимание не только на уровень светового потока, но и качество защиты от пыли, количество диодов и другие технические параметры.

Для декоративной комплексной подсветки

Для декоративной комплексной подсветки подойдут длинные ленты с низким уровнем светового потока (3528, 5050, 5055, 5060). С их помощью можно сделать как открытую, так и закрытую подсветку. Декорировать можно любой объект — зеркало, мебель, домашнюю технику и так далее. Декорировать можно также публичные заведения — например, бар, кафе или ночной клуб, однако в таком случае нужно использовать приборы со средним уровнем светового потока (оптимальный вариант — 2835).

Для подсветки рабочей зоны

В качестве рабочей зоны могут использоваться различные пространства — например, кухня, зеркало, ванная и так далее. Для подсветки рабочей зоны подойдут устройства класса 5050/5055/5060 с плотным расположением светодиодных ламп. У устройств такого типа обязательно должен быть встроенный диммер, с помощью которого можно будет регулировать яркость установки. Также обратите внимание на уровень защиты от пыли и воды — он должен быть средним или высоким.

Для уличного освещения

Для создания полноценного уличного освещения подойдут мощные системы классов 2835 или 5630/5730. Они смогут создать яркий стабильный свет, который будет заметен издалека. При выборе устройства также обратите внимание на качество защиты — она должна быть на уровне IP 65/68, а в случае использования слабозащищенных устройств подсветка быстро испортится и придет в негодность.

Комплектующие и запчасти

Светодиодные ленты продаются в виде небольших рулонов, длина которых зависит от уровня напряжения. У большинства устройств уровень напряжения составляет 12 или 24 вольт, а длина таких приборов может составлять не более 10-15 метров. Для создания полноценного освещения в квартире или на улице рекомендуется докупить к ленте вспомогательные приборы, которые мы уже рассмотрели выше:

• Диммер. Представляет собой контроллер, который позволяет отрегулировать уровень яркости и мощность светового потока. Диммеры продвинутого типа, работающие от пульта, обладают расширенным функционалом — например, с их помощью можно настроить включение/отключение отдельных диодов.
• Блок питания. Устройство нужно для подключения диодной ленты к розетке. Дело в том, что ток в розетке имеет напряжение 220 вольт и является переменным, а ток в устройствах — постоянных и обладает напряжением 12 или 24 вольт. Блок питания синхронизирует работу устройство с током в сети.

Обратите внимание! В комплект к осветительным приборам Вы можете докупить небольшие устройства-коннекторы. Их удобно применять для соединения нескольких лент друг с другом, что упростит монтаж.

Уровень защиты ленты от влаги и пыли

По наличию защитной оболочки различают открытые и закрытые виды осветительных приборов. У открытых устройств отсутствует внешняя защитная оболочка, что делает прибор уязвимым к влаге и механическим ударам. Зато выпускать такие устройства очень просто, поэтому стоит они очень дешево. Открытые приборы можно использовать в качестве скрытой подсветки для мебели или декора помещения.

На такие закрытые приборы сверху наносится защитный герметик, который не проводит электрический ток. Это делает конструкцию более надежной, хотя стоит она дороже. Закрытые приборы являются универсальными — их можно использовать для декорирования мебели, стен, потолка, элементов интерьера, улицы и так далее. В зависимости от качества герметика различают несколько ступеней защиты:

• IP 20/23. Устройства такого типа обеспечивают низкий уровень защиты, а защищают они только от пыли, но не от влаги. Такую ленту можно использовать в качестве скрытой подсветки для мебели, а также для декорирования дома или квартиры.
• IP 43/44. Приборы такого типа защищают от пыли, воды, воздействия низких температур. Поэтому их можно применять в помещениях без отопления, а также на улицах. Способ применения может быть различным — от декорирования интерьера до создания внешнего освещения.
• IP 65/68. Силиконовое покрытие на таких устройства отличается высокой плотностью, поэтому такие ленты полностью защищены от влаги, воды, низких/высоких температур. Стоят такие приборы дорого, однако их можно крепить где угодно и на чем угодно.

Производители LED-лент

Светодиодные ленты просты в производстве, а пользуются они большим спросом во всем мире, поэтому их производит множество стран. Наибольшей популярностью в России пользуются ленты немецкого, американского, испанского и итальянского производства. Также в продаже можно встретить отечественные LED-ленты. ТОП-10 производителей выглядит следующим образом:

Бренд	Страна
Joliet Technologies	США
Cree	США
JOLIET	Испания
Osram	Германия
Camelion	Германия
Dreamled	США
Jazzway	Россия
Era	Италия
КОБРА-250	Россия
Gauss	Россия

Обратите внимание! В продаже можно также встретить ленты китайского производства, однако большинство из них отличаются низким качеством. Поэтому покупать их не рекомендуется.

Как подключить LED-ленту

Подключить ЛЕД-ленту можно к розетке или любому источнику электрического тока. Существует несколько вариантов монтажа — ниже мы рассмотрим основные модели подключения.

Монтаж светодиодной ленты напрямую к блоку питания

Этот способ подключения подойдет в том случае, если на крае ленты имеются соединительные проводки. Если их нет, необходимо припаять их с помощью пайки. Непосредственный монтаж осуществляется следующим способом:

1. Возьмите электрический кабель на 2 или 4 провода (в зависимости от модели ленты), зачистите края и вставьте их в разъемы на блоке питания, затяните клеммы с помощью отвертки. Провода в кабеле должны быть окрашены в различные цвета, чтобы не нарушить полярность проводки.
2. При такой схеме монтажа мы не будем использовать диммер, поэтому рекомендуется установить выключатель в разрыв электрического кабеля. Техничесески Вы можете обойтись без выключателя, однако в таком случае для отключения освещения Вам придется постоянно выключать вилку из розетки, что неудобно.
3. На некоторых старых блоках питания отсутствует вилка для подключения устройства к электрической сети (но есть соответветствующие разъемы). Если у Вас именно такой случай, то нужно также купить провод с вилкой и подсоединить его к соответстующим разъемам.
4. Зачистите края проводов (от ленты и от блока питания). Соедините провода друг с другом в соответствии с полярностью, немного скрутите края, чтобы получить хороший контакт. Выполните изоляцию проводов с помощью обычной изоленты в несколько витков.

Подключение питания способом пайки припоем

Если на краях ленточного осветительного прибора отсутствуют соединительные проводки, то их необходимо подсоединить методом пайки. Для этого Вам понадобится небольшой кабель на 2 или 4 провода, а также паяльник шириной 2 миллиметра. Нагрейте паяльник, зачистите края проводов, а потом припаяйте провода к соответстующим контактам на ленте. По завершении паяки не забудьте выполнить лужение, чтобы улучшить качество соединения. После подключения проводков следует подключить систему к блоку питания согласно инструкции выше.

Подключение светодиодной ленточной подсветки потолка через диммер — пошагово

Чтобы управлять освещением, можете дополнительно поставить контроллер (диммер), который имеет вид небольшой коробочки (с пультом или без). Сборка ленточной осветительной системы осуществляется по аналогичной схеме, которая указана выше. Алгоритм монтажа будет отличаться только подключением диммера:

1. Контроллер монтируется к цепи после того, как собрана основная схема (проводка от ленты соединена с блоком питания, к блоку питания подключена вилка).
2. Монтаж контроллера осуществляется в разрыв кабеля, идущего от блока питания к диодной ленте. Блок питания во время работ должен быть обесточен.
3. Диммеры могут иметь различный способов подключения, однако чаще всего у диммера по краям есть два провода — их нужно подключить в разрыв основного кабеля в соответствии с правилами полярности. Соединение осуществляется методом пайки (редко) либо с помощью изоленты (часто).

Подключение лент 12В

Ленточные конструкции с напряжением 12 вольт нужно обязательно подключить к блоку питания, поскольку напрямую подключить устройство к розетке не получится (оно просто сгорит). Сделать это можно различными методами — например, припаяйте к контактам ленты проводки, а потом подсоедините их в соответствующие разъемы на блоке питания. Блок питания можно будет вставить в розетку — так Вы получите полноценное освещение.

Подключение лент 24В

Ленты с напряжением 24 вольт подключаются по аналогичному алгоритму, описанному выше — через блок питания к розетке. Обратите внимание, что длина осветительной конструкции на 24 вольт может доходить до 10-15 метров. Поэтому блок питания должен обладать соответстующим уровнем мощности, который «покроет» все диоды. Например, на ленточной конструкции имеется 50 диодов, мощность которых составляет 1,5 Вт — в таком случае следует покупать блок мощностью не менее 75 Вт.

Подключение ленты 220В

Ленту на 220 вольт с интегрированным выпрямителем и вилкой можно подключить к любой электрической сети. Если Вы купили устройство без вилки и выпрямителя, их рекомендуется закупить и подключить отдельно. При сборке не забывайте о корректном соединении проводов, чтобы получить работоспособную конструкцию. Если не поставить выпрямитель, то осветительная система будет работать, но будет постоянно блымать с частотой 50 герц (таков уровень напряжения тока в электрической сети).

Как можно разрезать светодиодную ленту

Светодиодную ленту можно резать на отдельные фрагменты (но с определенными ограничениями). Это весьма удобно — Вы можете создать такой дизайн освещения, который будет Вам по душе. Светодиодная лента тонкая и эластичная, а разрезать ее можно обычными ножницами. Но если Вы просто разрежете ленту, то обнаружите, что некоторые лампочки на краю ленты не горят (а хотелось бы). Поэтому правильное разрезание ленты нужно делать следующим образом:

• Лента выполнена в виде отдельных автономных блоков, которые последовательно подключены друг к другу. На каждом блоке установлен один или несколько диодов, которые генерируют свет.
• Поэтому нарезку нужнго делать таким образом, чтобы полность срезать лишние диоды. Какие-либо дополнительные работы по завершении нарезки проводить не нужно (зачистка, изоляция), поскольку блоки полностью автономны.
• Для удобства мастера на ленту нанесены вертикальные сплошные линии, которые отделяют один блок от другого. Нарезку рекомендуется проводить именно по этим полосам.

Как соединить светодиодные ленты между собой

Диодную ленту можно не только разрезать на различные фрагменты, но и соединять в одну большую полосу. Основным вариантом будет использование пайки с применение проводоков или без них:

• С применением проводков. Для соединения возьмите небольшие проводки (2 или 4 штуки), аккуратно зачистите их края на небольшую длину, с помощью паяльника присоедините проводки к краям светодиодных лент. Использование проводков позволяет получить гибкую полоску, которую можно будет гнуть и разворачивать.
• Без применения проводков. В данном случае нужно спаять концы соответствующих контактов друг с другом. Пайка без использования проводков позволяет получить более надежное соединения. Но такую конструкцию нельзя будет гнуть, что ухудшает ее эксплуатационные свойства.

Соединение лент можно сделать также с помощью небольших устройств-коннекторов. Они имеют вид коробочек с внутренними зажимами, защелками или заостренными зубцами, к которым подсоединяются ленточные края. Ниже мы рассмотрим применение коннекторов более подробно.

Коннекторы для светодиодной ленты

Соединить светодиодные ленты друг с другом можно с помощью специальных устройств — коннекторов. Они бывают несколько типов в зависимости от конструкции — со сдвижными зажимами, с боковыми защелками и так далее. Однако работают они по одинаковому принципу:

• Устройство имеет вид двух небольших коробочек-коннекторов на основе пластика, соединенных друг с другом проводами (длинными и короткими). Внутри коробочек имеются зажимные устройства.
• Чтобы соединить осветительные устройства, человек вставляет край проводки от одной ленты в коннектор и фиксирует их с помощью зажимов.
• Вторая ЛЕД-лента крепится к другому коннектору. По итогу мы получаем единое осветительное устройство, собранное с помощью коннектора.

Обратите внимание! Коннекторы нужно подбирать по типу соединения — на основе двух (монохром) или четырех контактов (RGB-системы).

Со сдвижными зажимами

Такие коннекторы являются самыми компактными, а обеспечивают они среднее качество соединения осветительных систем. Для соединения нужно выдвинуть фиксатор, в результате чего образуется щель — туда следует установить ленту, после чего следует задвинуть фиксатор. Сдвижные зажимы обеспечивают неплохое качество соединения, однако зажимы не позволяют визуально осмотреть место крепления, что является значимым недостатком коннекоторов с зажимами.

С боковыми прижимными защелками

Использование коннекторов с боковыми прижимными защелками — пожалуй, самый популярный способ соединения светодиодных лент. Для создания крепления, на коннекторе открывается крышка, а потом в пазы устанавливаются лента. Зажим осуществляется с помощью прижимных клемм, которые обеспечивают высокое качество контакта проводки. Прижимные коннекоторы обладают одним серьезным минусом — у них есть ограничение по мощности, поэтому их следует использовать для соединения лент небольшой или средней мощности.

Прокалывающие коннекторы

Прокалывающие коннекторы обеспечивают высокое качество соединения, а подойдут они для осветительных систем любой мощности. У таких устройств имеются заостренные зубцы, которые прокалыват насквозь светодиодную ленту, что приводит к образованию электрического контакта. Главные недостатки прокалывающих коннекторов — довольно крупные размеры (как для коннекторов), высокая стоимость устройств, проблемы с монтажом (рекомендуется применять плоскогубцы для закрытия крышки).

Угловые вставки для соединения светодиодных лент под углом

У коннекторов предыдущих типов (сдвижные, прокалывающие, с боковыми защелками) есть один значимый недостаток — их нельзя гнуть под углом, поскольку нарушится качество контактов. Чтобы избежать этой проблемы, рекомендуется использовать дополнительные угловые вставки, которые прикрепляются к коннекторам. Вставки могут иметь различную форму — они могут быть Т-образными, крестообразными, с дополнительньми проводками и так далее.

Техника безопасности

При проведении работ по нарезке, монтажу и подключению диодной ленты не забывайте о правилах техники безопасности:

• Для нарезки подойдут любые ножницы с широким лезвием. Перед нарезкой лезвия следует помыть, вытереть и высушить насухо, чтобы капельки воды не попали в контакты. Сушку можно проводить на свету либо с помощью домашнего фена для волос.
• Если соединение выполняете методом пайки, никогда не прикасайтесь к кончику паяльника, поскольку он обладает высокой температурой во время работы. Если применяете химические реактивы, то после пайки обязательно проветрите помещение.
• При соединении контактов соблюдайте полярность, поскольку в случае неправильного соединения лента не будет работать и может выйти из строя. Если подключаете провода к блоку питания, он должен быть отключен от розетки.

Заключение

Подведем итоги. LED-лента — это осветительный прибор, который можно использовать для освещения квартиры, частного дома, улицы или публичного заведения. Устройства могут различаться по количеству цветов, яркости подсветки, качеству защиты и другим параметрам. Ленту можно нарезать на мелкие фрагменты или объединять в одну большую ленту. Для включения ленты нужно соединить устройство с блоком питания и диммером с помощью электрического кабеля. Блок питания должен иметь вилку, которая будет вставляться в розетку.
