Тахеометрический ход электронным тахеометром инструкция

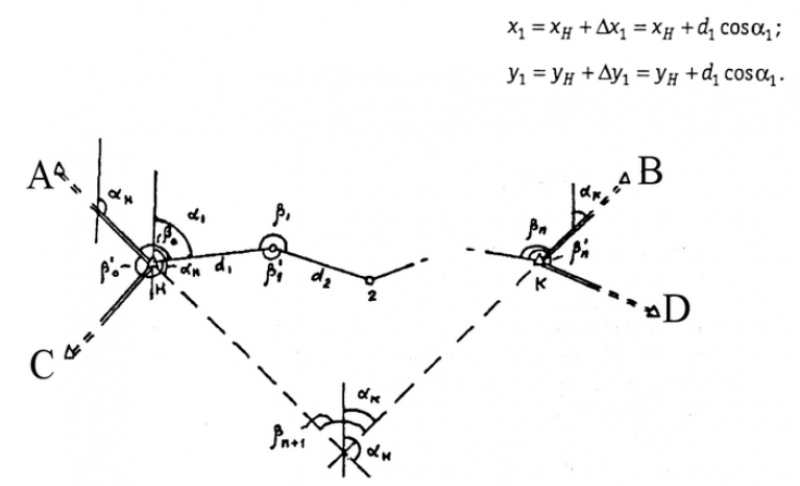

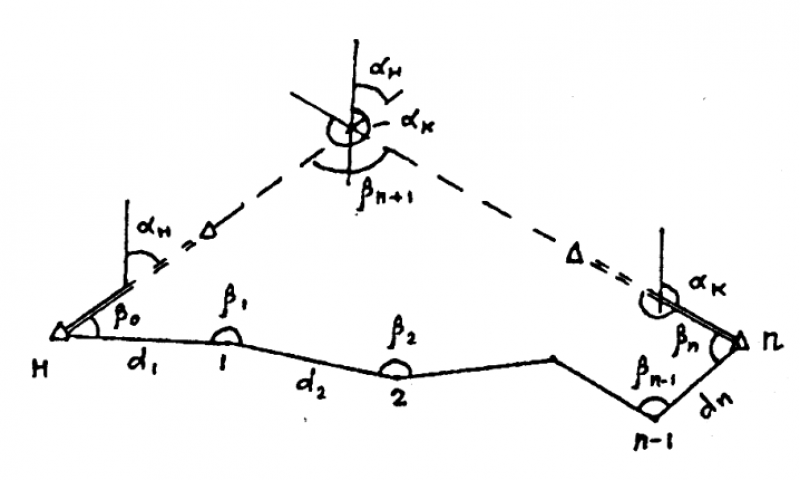

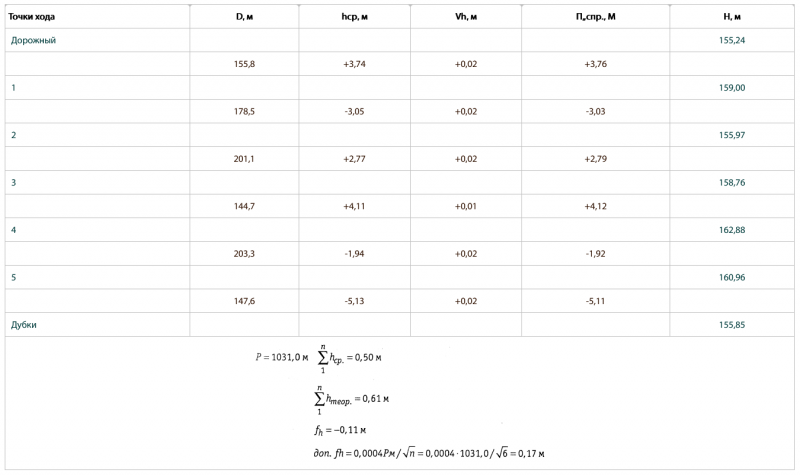

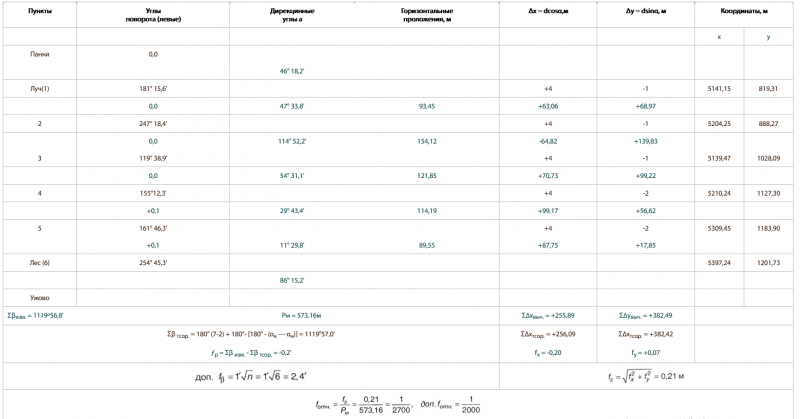

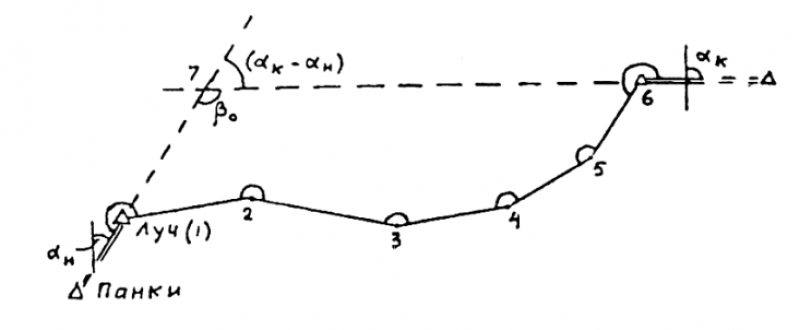

Разомкнутый тахеометрический ход должен начинаться и заканчиваться на опорных точках H и К с известными координатами, и на этих точках должны быть измерены примычные углы β0 и βn между опорными линиями с известными дирекционными углами и первой и последней линиями хода. Только в этом случае имеется возможность не только определить координаты всех точек тахеометрического хода, но и проконтролировать правильность измерения углов и сторон хода и оценить точность выполненной работы. Если разомкнутый тахеометрический ход имеет исходные данные только с одной стороны (в начале или конце хода), то его называют висячим тахеометрический ходом.

Как прокладывать теодолитные хода тахеометрами SOKKIA, для дальнейшей обработки в Credo_Dat. Замкнутый ход.

1. Режим “ЗАП” (F3 – на 3й странице режима измерений)

• ДАННЫЕ О СТАНЦИИ – вводим Т. – R2 имя точки и Выс_И (Высоту инструмента, если требуется вычисление отметок)
• Затем наводимся на точку ориентирования (R1) и обнуляем отсчет ГУп (можем не обнулять), для чего входим в пункт УГЛЫ — и нажимаем 2 раза на клавишу УСТ_0 (F3)
• Выполняем измерения на исходную точку R1 – Входим в РАССТОЯНИЯ – и нажимаем клавишу РАССТ (F2), после того как прибор измерит, сохраняем эти измерения в памяти, нажав клавишу ЗАП (F4), и вводим имя точки – Т. R1 и Выс_Ц (Высоту отражателя). После нажимаем ДА (F1).

• Наводимся на следующую точку хода – Т1 – и проводим измерения на нее – РАССТ (F1) затем ЗАП (F4) – и вводим ее Имя (Т.) и Высоту отражателя (Выс_Ц), затем ДА (F1).

2. Переходим на вторую точку хода (Т1)

• ДАННЫЕ О СТАНЦИИ – вводим Т. – Т1 (имя точки) и Выс_И (Высоту инструмента), нажимаем ДА (F1)
• Переходим в пункт РАССТОЯНИЯ – наводимся на заднюю точку хода (в нашем случае R2) и выполняем измерения на нее нажав РАССТ (F1), затем сохраняем измерения на эту точку, нажав ЗАП (F4).
• Вводим имя задней точки хода (R2) – в Т. и Выс_Ц (Высоту отражателя на ней), затем нажимаем ДА (F1).
• Наводимся на переднюю точку хода (следующую) Т2 – и проводим измерения на нее нажав клавишу РАССТ (F1), после этого сохраняем данные нажав клавишу ЗАП (F4), где вводим Т. – Т2 (имя точки на которую производили измерения) и Выс_Ц (Высоту отражателя на ней – если менялась), затем нажимаем ДА (F1).

3. Перенесите прибор на следующую точку хода и выполняйте процедуру аналогичную пунктам на второй точке хода с 1 по 4 и так до конца.

Примечания.

На вопрос “ЗАМЕСТИТЬ” (который появляется если в памяти прибора, в данном файле уже есть точка с таким именем) обязательно нажимаем ДОБ (F1) – добавить, иначе удаляться, либо данные о задней точке (как о станции), либо измерения – что в дальнейшем повлияет на невозможность обработки в Credo_Dat.

Также не забудьте (в замкнутом ходе) произвести измерения с точки R1 на точку R2.

Статья на тему обработки полученных измерений в Credo_Dat

Тахеометрическая съемка — один из видов топографической съемки, которая выполняется при помощи геодезических устройств — теодолитов и тахеометров. В буквальном смысле, слово «тахеометрия» с древнегреческого языка обозначает быстрое измерение. В основе тахеометрической съемки лежит замысел того, чтобы при разовом наведении прибора на рейку будет произведен расчет расстояния, а также горизонтальных и вертикальных углов или их превышения, тогда можно будет добиться высокой скорости выполнения задания.

Тахеометрами называются оптические теодолиты, которые автоматически позволяют находить превышения и горизонтальные положения на местности. Тахеометр в отличие от теодолита оборудован дальномером, благодаря которому появляется возможность измерять как углы, так и расстояния.

Сущность метода тахеометрической съемки заключается в установлении точек, представляющих рельеф местности и очертания объектов. В месте каждой снимаемой точки, пользуясь способом полярных координат, находятся направление и угол наклона. Главной целью съемки является подготовка плана исходной местности.

Работа на станции при тахеометрической съемке

Данный абзац описывает порядок работы на станции. Естественно, всякий рассматриваемый объект индивидуален и этот процесс необходимо подогнать под конкретную ситуацию, однако, существует определенная последовательность действий, сопровождающая работы.

Для начала в точке съемки располагают штатив, закрепляют на нем прибор так, чтобы зрительная труба находилась на уровне глаз, центрируют теодолит и приводят его к горизонту, замеряют высоту от точки до устройства (обозначается буквой i). Далее, выполняется ориентирование на исходный пункт путем установки ноля лимба с учетом истинного или магнитного меридиана на какую-либо из смежных точек. В большинстве случаев ориентирование производится при круге лево.

Устройство наводится на измеряемую точку, по лимбу определяется направление, измеряется расстояние с использованием нитяного дальномера, далее по вертикальному кругу измеряется угол наклона.

Данные, полученные в ходе проведенных работ, должны заноситься в журнал, современные виды тахеометров способны сохранять их в память устройства или на внешние накопители.

Производство тахеометрической съемки

Перед началом проводится уплотнение имеющейся геодезической сети съемочными точками до такой плотности, которая будет обеспечивать на всей площади съемки тахеометрические ходы, соблюдая установленные требования, их отображает инструкция.

В основном работы выполняются из точек тахеометрических ходов, точки из которых производится съемка местности называют съемочными станциями, снимаемые точки – пикетами.

Полевые работы при тахеометрической съемке начинаются после вынесения на карту исследуемой местности тахеометрических ходов, станции обозначают с помощью деревянных либо металлических кольев, в зависимости от необходимости их долговечности.

Существуют два типа тахеометрических съемок – первый это съемка земельного участка, иначе называемая площадной и съемка, применяемая при линейном строительстве – маршрутная.

Маршрутная тахеометрическая съемка производится для проектирования линейных объектов: автомобильных дорог, трубопроводов, железнодорожных линий и т.д. На начальном этапе работ необходимо проложить теодолитный ход между станциями съемки. Далее, с каждой точки полярным способом отдельно замерить ситуационные пикеты – которые отображают контур ситуации и орографические – отображающие рельеф.

Места точек определяют на характерных участках рельефа данной территории. Для орографических пикетов определяют горизонтальные углы, углы наклона и расстояния, а для ситуационных расчет углов наклона не требуется. Реечные точки располагают равномерно и в достаточном количестве, чтобы они максимально описывали рельеф исследуемой территории.

В том случае, когда расстояние между точками превышает максимально допустимое (табл. 3), то прокладывается висячий ход от станции съемки, который по размерам не должен быть больше 500 метров и иметь не более 3 точек.

Замеры горизонтальных углов необходимо брать от линии нулевого направления, за нее принимают переднюю либо заднюю сторону хода. Для этого на каждой станции до того как снять пикеты нужно навести лимб прибора на переднюю или заднюю точку хода, совместив нулевую отметку первого верньера алидады с нулем на лимбе горизонтального круга. После этого на лимбе закрепляют алидаду и, ослабив фиксирующий винт лимба, визируют на необходимую точку хода. Затем, ослабив фиксирующий винт алидады горизонтального круга, визируют на пикеты.

В результате горизонтальными углами будут отсчеты, полученные по верньеру горизонтального круга. В конце съемки пикетов на каждой съемочной точке выполняют проверку лимба, визируя на переднюю или заднюю точку хода, где отсчет по первому верньеру не должен отличаться более чем на 2*t, где t-точность верньера.

При площадной съемке выполняют замкнутый ход, его стороны замеряют с помощью дальномера, а углы при круге лево (КЛ) и круге право (КП). Данные измерения записывают в полевом журнале. Стороны хода желательно наносить вблизи водораздельных линий, если сложно наметить их направления, то необходимо сделать съемку рельефа местности и после этого по горизонталям нанести водораздельные линии.

Расстояния между точками замкнутого хода не должны превышать допустимые (табл. 1), в противном случае необходимо добавлять диагональные ходы и проводить досъемку территории.

Допустимые длины от точек тахеометрических ходов до пикетов и между ними указаны в таблице 2.

Плотность пунктов съемки также должна отвечать требованиям (табл. 3). Поэтому перед началом работ проводят рекогносцировку снимаемой территории, полученная информация сопоставляется с абрисами соседних станций.

На каждом пикете необходимо выполнять абрисы (рис. 1) – это схематичные зарисовки с нанесением съемочных точек, условных знаков и направлением лимба. Абрисы показывают основную информацию об исследуемой территории, которую в дальнейшем применяют при составлении плана.

Рисунок 1 – абрис тахеометрической съемки

Создавайте будущее вместе с нами

Присоединяйтесь к нашей команде: мы создаем финтех-сервисы для 28 млн клиентов и опережаем рынок на 5 лет. Работаем на результат и делаем больше, чем от нас ждут.

Если абрис максимально точно описывает ситуацию изучаемой местности, ход камеральных работ пройдет значительно быстрее.

Ошибки и меры предосторожности при тахеометрической съемке

Во время выполнения описываемых работ могут допускаться следующие ошибки: инструментальные погрешности, при перестановке и наведении прибора, ошибки по естественным причинам.

Когда перед началом работ прибор находится в состоянии регулировки, заданные заводом-изготовителем константы устройства должны быть проверены в полевых условиях путем фактического наблюдения. Это обязательное требование для измерений, так как точность при работах является основным критерием. Значения на мерной рейке должны четко прослеживаться, при любом несоответствии нужно внести необходимые коррективы.

Ошибки при манипуляциях с прибором в большинстве случаев зависят от квалификации рабочего, поэтому измерения необходимо проводить под надзором более опытного геодезиста.

Ошибки по естественным причинам могут возникать в следствие погодных условий таких, как ветер, туман, осадки и так далее, а также при рефракции света. Последняя ошибка является самой распространенной, ее причиной оказывается преломление лучей света при их прохождении через слои воздуха разной плотности. Для того, чтобы избежать этого, не рекомендуется проводить работы в середине дня.

Методы ухода за прибором и полезные советы

1. Не погружайте тахеометр в воду или другие химические вещества.
2. Не роняйте инструмент.
3. Перед транспортировкой убедитесь, что тахеометр надежно закреплен в защитном кейсе.
4. Во время дождя используйте защитную крышку.
5. Не смотрите на прямой солнечный свет через прибор.
6. Деревянный штатив лучше защищает прибор от вибраций чем алюминиевый.
7. Всегда имейте достаточный уровень заряда аккумулятора.
8. Очищайте прибор после использования (пыль может стать причиной неисправностей).
9. При перемещении над точками не забывайте перепроверять уровень для обеспечения точности.

Камеральные работы при тахеометрической съемке

Камеральные работы при тахеометрической съемке выполняются в 4 этапа. На первом этапе работ проводится проверка полевых журналов, путем перерасчета полученных данных выполняется обработка результатов тахеометрической съемки. При обнаружении погрешностей их устраняют с помощью необходимых исправлений. Далее вычисляют плановые положения съемочных станций на поверхности и их высотные отметки. Прибавив к их отметкам высоту реечных точек определяют отметку пикетов.

По завершению вышеизложенных работ проводится составление плана тахеометрической съемки местности, с этой целью в нужном масштабе на него наносят пункты съемки и тахеометрические ходы, измеряют расстояния между ними для проверки. Полярным способом располагают на плане точки пикетов, рядом с ними указывают номер и отметку.

Руководствуясь абрисом наносят объекты, присутствующие на местности. Следующим шагом служит построение плана горизонталей по отметкам пикетов, для удобства горизонтали подписываются в разрывах, таким образом, чтобы верх цифр располагался в сторону повышения рельефа. Также они не должны перекрывать элементы, отмеченные на местности (дома, реки и так далее). В результате проведенных работ получают план исследуемой территории.

Современные приборы для тахеометрической съемки

Благодаря электронным тахеометрам достигается автоматизация ведения тахеометрической съемки. Для этого рейку на пикете заменяет светоотражающая вешка, и при наведении на нее прибор можно использовать для измерения горизонтальных, вертикальных углов и расстояния. Он также интегрирован с микропроцессором и внутренней системой хранения данных.

Микропроцессор позволяет моментально получить нужные данные, а именно плановые координаты наблюдаемых точек, высоту объектов, расстояния между любыми двумя точками и другие. Данные, собранные и обработанные на тахеометре, могут быть загружены в компьютер для дальнейшей обработки.

Для примера рассмотрим компактный тахеометр Японской компании Sokkia, его вес всего 5,8 кг, схема с расположением частей представлена на рисунке 2.

Рисунок 2 – Схема электронного тахеометра Sokkia

1 – ручка для перемещения прибора; 2 – крепежный винт ручки; 3 – терминал ввода/вывода данных; 4 – отметка высоты тахеометра; 5 – аккумулятор; 6 – панель управления; 7 – зажим трегера; 8 – основание трегера; 9, 10 – регулировочные винты; 11 – круглый уровень; 12 – дисплей; 13 – линза объектива; 14 – компас; 15, 16, 17 – устройства оптического отвеса; 18 – винт закрепляющий горизонтальный круг; 19 – микрометренный винт горизонтального круга; 20 – разъем для ввода/вывода данных; 21 – разъем внешнего источника питания; 22 – уровень трегера; 23 – винт регулировки уровня трегера; 24 – микрометренный винт вертикального круга; 25 – винт закрепляющий вертикальный круг; 26 – окуляр зрительной трубы; 27 – кольцо фокусировки зрительной трубы; 28 – визир; 29 – отметка центра устройства.

Трегером называется приспособление на котором закрепляется прибор.

Дальность измерений этого прибора колеблется от 2,8 до 4,2 км, а точность от 5 до 10 мм на километр измерения. Точность измерения углов варьируется от 2 до 6 секунд.

Тахеометр оснащен мощным процессором, который с помощью измеренного вертикального, горизонтального угла и наклонного расстояния вычисляет горизонтальное расстояние и координаты X, Y, Z. Если выставлены значения атмосферного давления и температуры, то при обработке данных не нужно проводить соответствующие коррекции. На дисплее устройства можно отображать расстояния, углы, разницу высот и все три координаты наблюдаемых точек.

Данные по каждой точке могут храниться в электронном журнале, емкость которого составляет от 2000 до 4000 пунктов, информацию можно выгрузить на компьютер и использовать журнал повторно.

Точечные данные, загруженные на компьютер, могут быть обработаны в программах GEOMIX, AutoCad, которые позволяют строить контура на любом заданном интервале и поперечные сечения вдоль указанных линий.

Прибор может успешно применяться в строительстве, маркшейдерском деле, землеустройстве, топографии, проведении изысканий и во многом другом.

Ниже приведены основные преимущества электронного тахеометра по сравнению с обычными геодезическими приборами:

1. Полевые работы проводятся очень быстро.
2. Высокая точность измерений.
3. Устраняются ручные ошибки, связанные с чтением и записью данных.
4. Расчет координат происходит быстро и точно.
5. Полученные данные могут использоваться компьютером для создания карт, построения контуров и сечений.

Однако, необходимо своевременно проводить проверку устройства на заранее подготовленных пунктах. В этом случае электронный тахеометр совместно с компьютером дает возможность максимально автоматизировать процесс работ.

Из недостатков стоит отметить то, что при камеральных работах отсутствует возможность своевременного обнаружения ошибок, допущенных во время съемки. Устранить их можно лишь путем сравнения плана с местностью на которой производились работы.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ
АРХАНГЕЛЬСКОЙ

ОБЛАСТИ

Государственное
бюджетное профессиональное образовательное учреждение Архангельской области

«АРХАНГЕЛЬСКИЙ
ТЕХНИКУМ СТРОИТЕЛЬСТВА И ЭКОНОМИКИ»

(ГБПОУ АО
«АРХАНГЕЛЬСКИЙ ТЕХНИКУМ СТРОИТЕЛЬСТВА И

ЭКОНОМИКИ»)

        УТВЕРЖДАЮ

Директор ГБПОУ АО «АТСиЭ»

_____________ А.Г.Филиппов

           «___» ________________ 2020г.

РАБОЧАЯ  ТЕТРАДЬ

«ИЗУЧЕНИЕ И РАБОТА С ЭЛЕКТРОННЫМ ТАХЕОМЕТРОМ

SOKKIA SET 610»

СПЕЦИАЛЬНОСТЬ СПО

21.02.06

Информационные системы обеспечения градостроительной
деятельности

Архангельск 2020

Рабочая тетрадь «Изучение и работа с
электронным тахеометром Sokkia set 610» разработана на основе Федерального
государственного образовательного стандарта по специальности среднего
профессионального образования 21.02.06  Информационные системы обеспечения
градостроительной деятельности, входящей в состав укрупненной группы
специальностей  21.00.00 Прикладная геология, горное дело, нефтегазовое дело и
геодезия, утвержденный приказом Министерства образования и науки Российской
Федерации № 487 от 12 мая 2014г. зарегистрировано в Министерстве юстиции
Российской Федерации 29.07.2014 № 33325, Положения о практике обучающихся,
осваивающих основные профессиональные образовательные программы среднего
профессионального образования, утвержденного приказом МОН РФ № 291 от 18 апреля
2013 г.

Организация-разработчик:
Государственное бюджетное профессиональное образовательное учреждение
Архангельской области

«Архангельский
техникум строительства и экономики»

Разработчик:

 Матвеенко
А.В., преподаватель Государственного бюджетного профессионального
образовательного учреждения Архангельской области

«Архангельский
техникум строительства и экономики»

РАССМОТРЕНА И РЕКОМЕНДОВАНА К УТВЕРЖДЕНИЮ на заседании ПЦК
общепрофессиональных  дисциплин и профессиональных архитектурных   и
градостроительных модулей

Протокол № _____
от «____»_______20__ год

Председатель___________
М.И. Шкаева

Заместитель директора
по учебно-воспитательной работе

___________ И.А. Костромитинов

СОДЕРЖАНИЕ

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА……………………………………………………………………………………………. 4

1.  ОБЩИЕ СВЕДЕНИЯ ОБ ЭЛЕКТРОННЫХ ТАХЕОМЕТРАХ………………………………………….. 5

2.  ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ С КОМПЛЕКТОМ ЭЛЕКТРОННОГО ТАХЕОМЕТРА……………………………………………………………………………………………………………………. 7

2.1  Общие правила:………………………………………………………………………………………………………….. 7

2.2  Требования техники безопасности при работе с геодезическими
приборами:……………….. 7

2.3  Требования техники безопасности при работе с оборудованием и
аксессуарами:…………. 8

2.4  Требования техники безопасности при передаче данных и обработке
результатов измерений на персональном компьютере:…………………………………………………………………………………………… 9

3.  ПРАКТИЧЕСКАЯ РАБОТА № 1. ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ И ИНВЕНТАРЬ,
ВХОДЯЩИЕ В КОМПЛЕКТ ЭЛЕКТРОННОГО ТАХЕОМЕТРА……………………………………….. 11

3.1 Отражатели……………………………………………………………………………………………………………….. 11

3.2 Штативы……………………………………………………………………………………………………………………. 16

4.3 Геодезические вехи……………………………………………………………………………………………………. 22

4. ПРАКТИЧЕСКАЯ РАБОТА № 2. ИЗУЧЕНИЕ ЭЛЕКТРОННОГО ТАХЕОМЕТРА SOKKIA SET
610…………………………………………………………………………………………………………………………………….. 24

5  ПРАКТИЧЕСКАЯ РАБОТА №  3. УСТАНОВКА В РАБОЧЕЕ ПОЛОЖЕНИЕ ЭЛЕКТРОННОГО
ТАХЕОМЕТРА SOKKIA SET 610………………………………………………………………………………………. 27

5.1 Центрирование………………………………………………………………………………………………………….. 27

5.2 Горизонтирование- это приведение горизонтального круга тахеометра в
горизонтальное положение. При этом ось вращения прибора будеть приведена в
отвесное положение……… 27

5.3 Порядок наведения на цель (измеряемый пункт)………………………………………………………… 29

6.  ПРАКТИЧЕСКАЯ РАБОТА № 4. ПОВЕРКИ ЭЛЕКТРОННОГО ТАХЕОМЕТРА SOKKIA SET
610…………………………………………………………………………………………………………………………………….. 30

7.  ПРАКТИЧЕСКАЯ РАБОТА №  5. ОСНОВНЫЕ ФУНКЦИИ ЭЛЕКТРОННОГО ТАХЕОМЕТРА
SOKKIA SET 610……………………………………………………………………………………………………………….. 35

8.  ПРАКТИЧЕСКАЯ РАБОТА № 6. РАБОТА НА СТАНЦИИ ТАХЕОМЕТРИИ С ЭЛЕКТРОННЫМ
ТАХЕОМЕТРОМ SOKKIA SET 610…………………………………………………………………………………… 36

9.  ПРАКТИЧЕСКАЯ РАБОТА № 7. ПЕРЕДАЧА ДАННЫХ В ПЕРСОНАЛЬНЫЙ КОМПЬЮТЕР СО
ВНУТРЕННЕЙ ПАМЯТИ ЭЛЕКТРОННОГО ТАХЕОМЕТРА SOKKIA SET 610…………… 39

ЗАКЛЮЧЕНИЕ И КРИТЕРИИ ОЦЕНИВАНИЯ…………………………………………………………………. 44

Критерии оценивания практического занятия………………………………………………………………….. 44

Критерии оценивания теста…………………………………………………………………………………………….. 45

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ……………………………………………………………….. 46

ПОЯСНИТЕЛЬНАЯ
ЗАПИСКА

Учебное пособие  «Изучение и работа с электронным
тахеометром Sokkia set 610» по МДК 01.01 Топографо-геодезические работы,
обеспечивающие кадастровую деятельность предназначено для реализации
государственных требований к минимуму содержания и уровню подготовки
выпускников  и разработана на основе Федерального государственного
образовательного стандарта по специальности среднего профессионального
образования 21.02.06  Информационные системы обеспечения градостроительной
деятельности.

Учебное пособие так же  может быть использовано для
проведения учебных геодезических практик, а так же  занятий по теме
«Тахеометрическая съемка» у  специальностей:

• 21.02.05
Земельноимущественные отношения

• 07.02.01 Архитектура

• 08.02.01 Строительство и
эксплуатация зданий и сооружений

В результате работы с учебным пособием  «Рабочая тетрадь для
проведения лабораторных работ «Изучение и работа с электронным тахеометром
Sokkia set 610»  студенты получают знания, умения и навыки работы с электронным
тахеометром, необходимые при производстве тахеометрических съемок, в целях
проведения кадастровых съемок или геодезического сопровождения строительства.

1. ОБЩИЕ СВЕДЕНИЯ ОБ ЭЛЕКТРОННЫХ
ТАХЕОМЕТРАХ

Тахеометр (от др.греч. ταχύς, ταχέος «быстрый») — геодезический инструмент для измерения расстояний, горизонтальных
и вертикальных углов.

Он представляет собой геодезический прибор, объединяющий
теодолит, светодальномер и микро-ЭВМ, что позволяет выполнять угловые, а также
линейные измерения и осуществлять совместную обработку результатов этих
измерений.

Первые геодезические приборы, отдаленно схожие с
современными тахеометрами, были созданы 50 лет назад — в этих полумеханических
и полу электронных приборах независимо устанавливались светодальномер и
теодолит. Спустя некоторое время теодолит и светодальномер были объединены в
одном корпусе, полученный в результате прибор оснастили особой панелью,
позволяющей вводить значения углов. Первый полноценный тахеометр был создан в
Швеции — в нем отсчет углов был заменен с оптического на электронный, благодаря
чему была создана возможность автоматизировать геодезические работы. Таким
образом, электронные тахеометры появились на рынке около 25 лет назад.

Принцип работы электронного тахеометра основывается либо на
фазовом методе, либо, в более современных моделях, на импульсном методе. Первый
метод заключается в разности фаз между проецируемым и возвращенным лучами,
второй — на времени, за которое лазерный луч проходит от тахеометра к
отражателю и возвращается назад. Дистанция, на которой прибор способен работать
в безотражательном режиме, зависит от окраса поверхности, на которую
проецируется луч — светлые и гладкие поверхности увеличивают дистанцию работы
тахеометра по сравнению с темными в несколько раз, однако она не превысит 1 000
— 1 200 м. Линейная дальность измерений в отражательном режиме — не менее 5 000
. Классификация тахеометров:

             1.        По применению

•
Технические— электронные тахеометры для строительства с
дальномером для проведения традиционной съёмки, дисплеем.

•
Строительные тахеометры

Отличительные особенности строительных
тахеометров:

•
промеры дальномером сквозь препятствия (ветки деревьев, сетку

Рабица и т. д.);

•
измерение против солнца (засветка);

•
наличие Li—ion аккумулятора,
ограничивающего температурный диапазон использования;

•
высокая производительность труда.

             2.        По конструкции:

•  модульные
тахеометры — тахеометры, состоящие из отдельно сконструированных элементов
(угломерных, дальномерных, зрительной трубы, клавиатуры, процессора,
гиростанции и системы GPS) (в соответствии с ГОСТом P 51774-2001 тахеометром
считаться не может).

•  интегрированные
тахеометры — тахеометры, в которых все устройства (электронный теодолит, светодальномер, гиростанция
и система GPS) объединены в один механизм.

•  неповторительные
тахеометры — тахеометры, в которых лимбы наглухо закреплены с подставкой и
имеют лишь закрепительные винты либо приспособления для поворота и закрепления
его в разных положениях (по аналогии с повторительный теодолит -теодолит,
конструкция которого допускает вращение алидады как отдельно от лимба, так и
совместно с ним (ГОСТ 21830-76 Приборы геодезические. Термины и определения))

Современные тахеометры имеют функцию установки угла (то есть
измерение углов в несколько приемов осуществимо), но по существу своей
конструкции они остаются неповторительными.

             3.        По принципу работы:

•  номограммный
тахеометр — сложный оптический теодолит, снабжённый специальным номограммным
кругом и предназначенный для измерения на местности горизонтальных и
вертикальных углов, длин линий и их горизонтальных проекций. (в соответствии с
гостом P 51774-2001 тахеометром считаться не может)

•  электронно-оптический
— электронный тахеометр для геодезических работ с лазерным, в современных
моделях- без отражательным дальномером.

•  автоматизированный
тахеометр — тахеометр с сервоприводом и системами распознавания, захвата,
слежения за целью, что позволяет выполнять работы одному сотруднику, гарантируя
дополнительную точность измерений.

По точности измеряемого угла (в соответствии с ГОСТ Р
51774-2001):



2. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ
С КОМПЛЕКТОМ ЭЛЕКТРОННОГО ТАХЕОМЕТРА

2.1 Общие правила:

• в случаи возгорания принять
меры по эвакуации людей и попытаться погасить пламя огнетушителями, а при
сложном возгорании сообщить в службу пожаротушения по телефону 01 или 112;

• в случае травмирования
необходимо поставить в известность преподавателя, а при необходимости вызвать
скорую медицинскую помощь по телефону 03 или 112.

2.2 Требования техники безопасности
при работе с геодезическими приборами:

•
при распаковке прибор берется за специальную ручку;

•
при закреплении прибора на штативе, прибор удерживается левой
рукой,

             правой    рукой    прибор    вворачивается,
   а    после    окончания      работ

выворачивается, становой винт;

•
отпускать прибор можно, только убедившись в его надежном
закреплении;

•
при установке прибора должен обеспечиваться доступ к нему со всех
сторон;

•
высота установки прибора должна обеспечивать удобство работы;

•
запрещается поворачивать тахеометр вокруг вертикальной оси, а
зрительную трубу относительно горизонтальной оси при зафиксированных
закрепительных винтах;

•
переносить тахеометр, закрепленный на штативе запрещается;

•
запрещается соединять и разъединять разъемы электропитания
влажными руками. Это может привести к поражению электрическим током;

•
при необходимости переноса тахеометра разрешается переносить его
с открепленными закрепительными винтами, в правильно уложенном состоянии в
футляре;

•
необходимо проявлять осторожность при визировании в сторону Солнца;

• категорически запрещается
наводить зрительную трубу прибора на Солнце, чтобы не выжечь сетчатку глаза;

•
при выполнении измерений запрещается наводить зрительную трубу
тахеометра в глаза людей и животных

•
запрещается осуществлять наблюдение прямого и зеркально
отраженного лазерного излучения;

•
запрещается размещать в зоне лазерного пучка предметы, вызывающие
его зеркальное отражение;

•
разрешается использовать нивелир во время дождя, но ограниченный
период времени;

•
при обнаружении неисправности прибора незамедлительно прекратить
работу и сообщить об этом преподавателю.

2.3 Требования техники безопасности
при работе с оборудованием и аксессуарами:

• при установке штатива
избегать попадания пальцев рук между головкой штатива и креплением ножек,
избегать контакта заостренных концов ножек штатива с телом;

• при установке штатива
следует убедится, что винты ножек штатива надежно закреплены, не следует чрезмерно
затягивать винты ножек – это может привести к срыву резьбы;

• при необходимости переноса
штатива, переносить его разрешается в сложенном состоянии, с затянутыми винтами
ножек в строго вертикальном положении за спиной на ремне;

• при использовании телескопической
вехи переносить ее разрешается только в строго вертикальном положении,
направлять острие вехи в какую-либо сторону категорически запрещается;

• топоры, кувалды или молотки
должны быть прочно насажены на топорища;

• при забивании металлической
арматуры в грунт следует внимательно следить за положением инструмента и
арматуры и контролировать силу удара во избежание нанесения травмы;

• находится на участке
выполнения работ необходимо в специальных сигнальных жилетах;

• одежда и обувь обучающийсяа
должна быть выбрана по погоде, удобной для работы, застегнута на пуговицы и
молнии;

• запрещается ложиться или
садиться на сырую или холодную землю;

• при передвижении по
пересеченной местности быть предельно аккуратными, смотреть под ноги, во
избежание скольжения, спотыканий и подворачивания ступней ног;

• запрещается прикасаться
руками и касаться нивелирными рейками к проводам, свисающим с опор линий
электропередач или же торчащий из земли;

• при отрицательных
температурах воздуха запрещается касаться металлических предметов и частей
голыми участками тела;

• запрещается выполнять
полевые работы в грозу, с приближением грозы  необходимо полевые работы
прекратить, упаковать инструменты, сложить в стороне металлические предметы,
самим укрыться в закрытом помещении;

• в случае травмирования
необходимо поставить в известность преподавателя, а при необходимости вызвать
скорую медицинскую помощь по телефону 112.

2.4 Требования техники безопасности при передаче данных
и обработке результатов измерений на персональном компьютере:

•
при работе с компьютером нужно убедиться, что в зоне досягаемости
отсутствуют оголенные провода и различные шнуры;

•
предметы на столе не должны мешать обзору, пользоваться мышкой
клавиатурой;

•
поверхность экрана должна быть абсолютно чистой;

•
перед началом работы необходимо убедиться, что никакие
посторонние предметы не мешают работе системы охлаждения компьютера;

•
нельзя часто включать и выключать компьютер без особой на это
нужды;

• при ощущении даже
незначительного запаха гари, нужно как можно быстрее выключить компьютер из
сети и уведомить о случившемся

преподавателя;

•
для уменьшения воздействия излучения экрана нужно, чтобы
расстояние между глазами и монитором составляло не менее полуметра;

•
клавиатура размещается на расстоянии 20-30 сантиметров от края
стола;

•
стул должен стоять таким образом, чтобы спина лишь немного
упиралась в его спинку;

• локти не должны висеть в
воздухе, а комфортно располагаться на столешнице;

•
ноги должны упираться в твердую поверхность, быть распрямленными
вперед, а не подогнуты под себя; если обучающийся носит очки, то ему следует
убедится, что он может свободно регулировать угол наклона экрана;

•
по окончании работы привести в порядок рабочее место.

ПРОВЕРКА ЗНАНИЯ ПРАВИЛ ОТ И ТБ:

Ссылка на озвученную презентацию охрана труда и техника
безопасности при выполнении топографо-геодезических работ:

https://drive.google.com/file/d/109rKsRFYWMS08TnexqXBEfn_pzrTFswH/vie

w?usp=sharing

Ссылка на контрольный тест «ТРЕБОВАНИЯ
ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ ГЕОДЕЗИЧЕСКИХ РАБОТ»: https://forms.gle/AkL6dwKhMUopjtAQ9

Перед началом выполнения теста заполняем адрес электронной
почты, Фамилию И.О., результаты выдаются автоматически, при получении 11 баллов
и более обучающийся допускается к выполнению практических работ.

3. ПРАКТИЧЕСКАЯ РАБОТА № 1. ВСПОМОГАТЕЛЬНОЕ
ОБОРУДОВАНИЕ И ИНВЕНТАРЬ, ВХОДЯЩИЕ В КОМПЛЕКТ ЭЛЕКТРОННОГО ТАХЕОМЕТРА.

Наиболее важными дополнительным
принадлежностями являются штативы, отражатели, вехи, трегеры.

3.1 Отражатели

Отражатель является необходимым
аксессуаром при производстве работ с помощью электронного тахеометра. В
настоящее время на рынке имеется огромное разнообразие отражателей,
отличающихся между собой конструкцией, размерами, материалами, способом
крепления и пр. Наиболее часто встречающаяся конструкция отражателя – это
триппель-призма (рис. 3.1), встроенная в корпус (рис. 3.2). Материал корпуса
может быть различным (металл, пластик).



рис. 3.1
триппель-призма                 Рис. 3.2 Отражатель с маркой в сборе.

Кроме собственно призмы отражатель может
комплектоваться специальной маркой для удобства наведения. Конструкция и
внешний вид марки также может быть различными в зависимости от условий и типа
выполняемых работ. Кроме того, отражатель может быть снабжен светодиодной
подсветкой для работы в сумерках или на плохо освещенной площадке.

Существуют два основных свойства
отражателей, качество которых нельзя измерить. Первое – это тип отражателя и
его геометрия, второе – постоянная призмы.

Отражатели можно поделить на несколько
типов:

1.
Классический круглый отражатель

Это классические отражатели,
которые используются при производстве работ по созданию планово-высотного
обоснования, топографических съемок различного назначения. Как правило, они
комплектуются марками. Большинство круглых призм имеют диаметр 62 мм для
обеспечения эффективного отражения луча дальномера при работе на различных
расстояниях. Для выполнения измерений на большие расстояния (свыше 3000 метров)
используют призменные системы, состоящие из нескольких отражателей (от 3-х и
более).



       Рис.3.3 Отражатель c подсветкой,       Рис.3.4
Отражатель с тремя призмами

2.
Минипризмы (миниотражатели) В основном используются
при производстве разбивочных работ и исполнительных съемок. Малый размер призм
обусловлен тем, что на строительной площадке работают, как правило, на коротких
расстояниях (до 100-200 метров) и требуется повышенная точность измерений.
Минипризмы дополнительно могут быть снабжены марками.



Рис. 3.5
Минипризма без Рис. 3.6 Минипризма с марки,        металлической маркой.

При выполнении разбивочных работ
и исполнительных съемок удобно пользоваться специальными вехами со съемным
наконечником для накручивания минипризмы на нижнюю часть вехи, или использовать
минипризмы «скользящего» типа, которые можно устанавливать на различную высоту.
Это позволяет минимизировать погрешность наклона вехи при выполнении измерений.

3.
Отражатели 360°.

Большинство роботизированных тахеометров имеют функцию
автоматического распознавания и захвата (слежения) за целью. Такие инструменты
лучше всего использовать вместе с отражателем 360° — этот тип призмы отражает
сигнал во всех направлениях (360°), поэтому нет необходимости следить за тем,
чтобы отражатель всегда был направлен к прибору. Отражатель 360° состоит не из
одной триппель-призмы, а из шести/семи (зависит от производителя и конструкции)
таких призм, что обеспечивает непрерывное и постоянное отражение сигнала
дальномера.



Рис. 3.7 Отражатель 360 для S серии, Рис.           3.8     Отражатель
    360     для

Trimble
58128001                                      интегрированной съемки.

Недостатком таких призм является большая
масса и размер, по сравнению с классическими призмами.

4.
Отражатели для мониторинга

При использовании роботизированных
тахеометров для наблюдения за деформациями зданий и сооружений используют
специальные призмы. Они имеют, как правило, небольшие размеры (так как
расстояния между тахеометром и призмой в мониторинге обычно небольшие) и
специальное крепление для установки на исследуемом сооружении для возможности
развернуть призму в нужном направлении. Некоторые модели могут иметь на корпусе
специальную защиту – козырьки – для защиты от снега и дождя.



                                                                                                     Рис.
3.10 Призма 62 мм с

защитным козырьком

5.
Отражательная пленка

Чаще всего используется на строительной площадке для
закрепления точек внешней разбивочной основы. Производится на основе
высококачественной самоклеющейся плёнки. Отражение света от поверхности плёнки
происходит в направлении источника. Светоотражающий слой выполнен из
светопроницаемого полимера с включением стеклянных микросфер. Для усиления
интенсивности отраженного излучения под слоем полимера находится
«зеркальная» светоотражающая подложка. Плёночные отражатели
выпускаются разных размеров: 25х25, 50×50, 60×60, 90×90 и 100×100 мм. Размер
плёночной марки зависит от расстояний, на которые предполагается выполнять
измерения и внешних условий работ.



Рис. 3.11 Отражающая пленка

25х25 и 60х60 мм,

Рис. 3.12 Отражающая пленка 50х50 мм,

При производстве работ в безотражательном
режиме удобно использовать специальные цели (марки). Данный тип марок можно
рекомендовать при выполнении детальной съёмки отдельных элементов (например,
архитектурные детали, мониторинг сооружений) и выносе точки в натуру.

При работе на строительной
площадке (производство разбивок, исполнительной съемки) можно не использовать
веху, а отражатель крепить прямо на наконечник, но желательно конечно
воспользоваться специальной минипризмой.



                    Рис.
3.13 Визирная марка                       Рис.3.14 Наконечник с уровнем

Установка
отражателя для измерений.

Наиболее надежный результат
измерений будет получен при условии вертикального расположения оси призмы и
прихода сигнала в отражатель перпендикулярно поверхности призмы. Если призма
повернута относительно линии визирования, то точное наведение на геометрический
центр призмы проблематично. Это происходит потому, что показатели преломления
воздуха и стекла отличаются друг от друга. Для облегчения ориентировки
отражателя они снабжаются специальными визирами.



Рис.3.15 Отражатель с визиром

При угле разворота менее 40° погрешность
наведения будет меньше 0,5 мм, однако при угле более 50° она уже превышает 1
мм. При угле разворота 60° отклонение в измеренных расстояниях может достигать
2,5 мм и более.

Отражатель устанавливается на веху или
штатив, поэтому при выборе отражателя следует сразу определить тип вехи и
штатива, с которыми он будет работать. Если отражатель будет устанавливаться на
штатив, значит, понадобится трегер и адаптер для его фиксации.

Рис. 3.16
Трегер                                                    Рис. 3.17 Адаптер

Конструктивно трегеры и адаптеры
могут быть разные: со встроенным оптическим или лазерным центриром, без
центрира, с круглыми уровнями различной точности.

3.2
Штативы.

Штатив является одним из самых часто используемых
геодезических аксессуаров. Все штативы отличаются областью применения и
материалами, из которых изготовлены ножки и головка штатива, типом фиксатора,
типом и размером головки, высотой в сложенном и рабочем состоянии, массой.
Каждый тип штатива предназначен для выполнения определенного вида работ,
поэтому при выборе  учитывается, с каким оборудованием планируется его
использовать, в каких условиях будут выполняться измерения, какие требования к
точности выполняемых работ, так как штатив порой может вносить большое
искажение в результаты ваших измерений.

Штативы, используемые в геодезических работах, можно
разделить по двум основным признакам: по материалу изготовления и по области
применения.

•
Алюминий(рис.3.21)

Алюминиевые штативы легкие, прочные и удобны при
транспортировке. Однако алюминий наиболее подвержен влиянию перепадов
температур, что вызывает так называемое «кручение» штатива, особенно при
установке тяжелого оборудования. К примеру, работая в осенне-весенний период
температура воздуха находится около нуля, но Солнце разогревает штатив,
материал штатива подвергается температурному расширению, положение прибора
изменяется, как следствие – погрешности в результатах измерений.Поэтому штативы
из алюминия рекомендуется использовать для легких приборов при
непродолжительном времени работы на станции, например, при использовании
оптических нивелиров на стройплощадке или при непродолжительных статических
измерениях с помощью спутникового оборудования. Не рекомендуется использовать
алюминиевые штативы с оптико-электронными инструментами: теодолитами,
тахеометрами, лазерными сканерами при длительной работе на станции. Кроме того
алюминий хорошо передает вибрации, поэтому работающая рядом строительная
техника может дополнительно вносить искажения в результаты измерений.



Рис.3.18 Алюминиевый штатив               Рис.3.19 Деревянный
штатив

•
Дерево (рис.3.19)

За счет своей доступности и простоте обработки традиционный
материал для штативов — это конечно же дерево. В отличие от алюминия, дерево
гораздо меньше подвержено влиянию перепадов температур и лучше поглощает
вибрации, поэтому такие штативы наиболее широко используются при высокоточных
геодезических изысканиях и в строительстве.

Стабильность — еще одна важная характеристика
деревянного штатива. При этом речь идет не только о жесткости материала, но и о
массе штатива. Древесина очень жесткий и прочный материал, который заметно
тяжелее алюминия. Штативы из дерева достаточно тяжелы. Их масса находится в
пределах 5-7 кг, и в этом есть несомненный плюс. Благодаря ей штативы из дерева
намного стабильнее и устойчивее в сложных условиях, например, при сильном
ветре.

Высока и прочность древесины. Эволюция за много тысяч
лет создала самый выносливый материал на планете. Деревья хорошо сопротивляются
постоянному скручиванию и изгибу, вызываемыми ветром в течение десятилетий и
даже столетий. Древесина намного превышает продолжительность жизни волокна
алюминия или карбона.

Однако дерево само по себе не является материалом устойчивым
к влаге, поэтому оно подвергается дополнительной защите (лако-красочное
покрытие)

• Фибергласс (стеклопластик)
(рис.4.21)

Стеклопластик (фибергласс) стал применяться для
производства штативов не так давно, но уже стал популярным среди пользователей.
Этот материал легче дерева и также как и дерево не сильно подвержен влиянию
перепадов температур. Это — материал, состоящий из стекловолокнистого
наполнителя и связующего полимера. До недавнего времени стеклопластики
использовались преимущественно в самолётостроении, кораблестроении и
космической технике. Широкое применение стеклопластиков началось при разработке
промышленной технологии, позволившей наладить массовый выпуск профилей сложной
конфигурации с требуемой точностью размеров.

У стеклопластика существует один недостаток — он
хорошо передает вибрации. Поэтому при работах в местах, где предполагается
наличие вибраций (например, строительство тоннеля или съёмка вдоль
железнодорожного полотна) лучше отказаться от штатива из стеклопластика и
выбрать

Не так давно космические технологии дошли и до геодезической
отрасли, стали производить различные аксессуары из карбона, такие как вехи,
биподы и так далее. Но вот дошло время и до штативов.

Карбон (или углепластик) это композиционный многослойный
материал, представляющий собой полотно из углеродных волокон в оболочке из
термореактивных полимерных (чаще эпоксидных) смол. Карбон является самым
современным материалом для производства штативов, обладая всеми преимуществами
ранее описанных штативов и практически не имея недостатков, кроме одного.

Высокая цена карбонового штатива по сравнению с другими
объясняется сложной многоэтапной технологией, дорогими применяемыми смолами и
дорогостоящим оборудованием для производства качественного материала. Прочность
и эластичность получаются гораздо выше наряду со множеством других неоспоримых
достоинств. Кроме этого малый вес позволяет снизить стоимость транспортировки
штатива.

Он легче алюминия (на 20%) и стеклопластика, обладая всеми
достоинствами деревянного штатива – не подвержен влиянию перепадов температур
(коэффициент температурного расширения меньше, чем у дерева и инвара), обладает
хорошими виброгасящими свойствами, не подвержен коррозии. Карбон
характеризуются высокой прочностью, износостойкостью, жёсткостью и малой
массой.

•
Комбинированные материалы

Комбинированные штативы (например, фибергласс-дерево)
призваны улучшить эксплуатационные характеристики изделия. Фиберглассовое
покрытие делает деревянные участки штатива влагоустойчивыми, исключает
возможность рассыхания или разбухания дерева, предохраняет от механических
повреждений, а также дополнительно увиливает его. Благодаря такому покрытию
деревянные штативы становятся более износостойкими и пригодны для применения в
любых погодных условиях, а потому служат гораздо дольше, чем деревянные штативы
с традиционным лакокрасочным покрытием.

Области применения штативов:

•
штативы для технического нивелирования;

•     штативы
для высокоточного нивелирования; •    штативы для
строительного оборудования;

•
штативы для оптико-электронных приборов;

•
специализированные штативы для лазерных сканеров;

•     специализированные
штативы для спутникового оборудования.

На геодезических штативах наиболее
распространены две системы фиксации: клипсы и зажимные винты. Зажимной винт
отличается большей надежностью фиксации ножек в раздвижном состоянии для
долговременной установке. Зажим типа клипса гораздо быстрее привести штатив в
рабочее положение, однако при длительной эксплуатации и неправильной
регулировке крепления может неплотно фиксировать ногу штатива, что может
вызвать смещение оборудования вплоть до его падения.

Наиболее надежным решением для точных
работ является использование моделей с обоими видами зажимов (рис. 4.23),
сочетающими в себе фиксацию клипсами и винтами одновременно. Это сократит время
установки и повысит надежность фиксации. Штативы с двойным зажимом являются
своего рода универсальными при топографических съёмках, работе на строительной
площадке, геодезических изысканиях.



Рис. 3.23 Деревянный штатив Nedo 200532 для c двумя типами
креплений – винт и клипса

Существует несколько видов площадок для установки
оборудования: плоская треугольная головка, плоская круглая и сферическая.
Плоская треугольная и круглая площадки являются самыми распространёнными и
предназначены для установки большинства геодезического оборудования.
Преимуществами круглой площадки является большая свобода перемещения
устанавливаемого оборудования по площадке, тем самым обеспечивается быстрое
центрирование прибора над точкой. Штативы с круглой площадкой являются чуть
более тяжелые по сравнению со штативами с треугольной площадкой. Компромиссным
решением являются штативы, в которых на треугольную плоскую площадку
установлена съемная круглая  (рис. 4.24).



Рис.3.24
Треугольная головка с круглой насадкой.

При установке на скользком основании ножки штатива могут
самопроизвольно разойтись. Для защиты от таких непредвиденных ситуаций возможно
применение специальных подставок под ножки или страхующих ремней и цепей.

Кроме этого ряд фирм, использует
специальные насадки на ножки штатива для повышения надежности установки на
любой поверхности. При работе на грунте резиновая насадка поднимается наверх,
освобождая острый стержень ножки. При работе на скользких или царапающихся
поверхностях резиновая насадка опускается вниз, покрывая наконечник штатива
(Рис. 4.25).



Рис. 3.25 Насадка Комби для штативов.

Траспортировка
штатива является повседневной задачей. Для облегчения этого процесса
производители добавляют ручки для переноски и специальные ремни. Один из наиболее
удобных вариантов – отверстие в одной или нескольких ножках деревянных штативов
(рис. 4.25). Немного снижает массу и не влияет на общую жесткость.

Рис. 3.25 Отверстие в ноже штатива для
переноски

Другой вариант – специальная ручка для
переноски. Такая ручка хоть и удобнее для захвата, но существует вероятность
оторвать ручку, если она зацепится за какой-либо предмет при транспортировке
или при небрежном отношении. Для максимально долгого срока эксплуатации штативов
необходимо защищать их при транспортировке от воздействия внешних условий. Для
этих целей хорошо подойдет транспортировочный чехол для штативов (рис. 4.26).
Не следует забывать также после использования очищать штатив от земли и влаги.



Рис. 3.26 Штатив в чехле для переноски

4.3 Геодезические вехи

Геодезические вехи предназначены для
установки на них отражателей или ГНСС приемников при выполнении измерений.
Конструктивно вехи различаются на телескопические и сборные.

Самый распространенный вариант конечно же
это телескопические вехи. В их конструкции используются трубки разного
диаметра, которые выдвигаются одна из другой, позволяя из небольшой
полутораметровой вехи сделать веху высотой до пяти метров. Их можно
использовать как при работе с электронным тахеометром, так и со спутниковым
оборудованием. Главное отличие одних от других это смещение высотной
градуировки, чтобы высота центра призмы или фазового центра антенны точно
соответствовала нанесенной шкале. Это позволит избежать высотных ошибок в измерениях.
При выборе телескопической вехи для приемника или тяжелого отражателя обращайте
внимание на наличие фиксирующего штифта. Он поможет предотвратить случайное
изменение высоты в процессе работ.

Второй вариант это сборные вехи, они
подходят для использования со спутниковым оборудованием, главные их особенности
это лёгкость, компактность и возможность убрать кабель от антенны внутрь вехи,
чтобы не повредить в процессе работ. В сложенном виде их высота чуть более
одного метра, но существуют и более компактные модели.

Самые
распространенные вехи алюминиевые, они прочные, надежные, просты в изготовлении
и имеют невысокую стоимость. Более легкие модели делают из фибергласса и
карбона, первые не проводят электричество, вторые имеют большую прочность.

Рис.3.27. Веха
телескопическая                  Рис.3.28 Веха
сборная

Задание к практической работе № 1: Из оборудования и
инвентаря , находящегося в лаборатории выбрать, то, которое понадобится для
приведения тахеометра в рабочее положение и работы с ним, привести его в
рабочее положение, соблюдаю правила работы с инвентарем.

При дистанционной форме обучения: ответьте на тестовые
вопросы по ссылке: https://forms.gle/vVUKxh9vkN9bBgor9

Перед началом выполнения теста
заполняем адрес электронной почты, Фамилию И.О., результаты выдаются
автоматически, при получении 10-11 баллов и более обучающемуся ставится отметка
удовлетворительно; 12-13 баллов- «хорошо»; 14-15 баллов – «отлично».

4 . ПРАКТИЧЕСКАЯ РАБОТА № 2. ИЗУЧЕНИЕ ЭЛЕКТРОННОГО
ТАХЕОМЕТРА SOKKIA SET 610.

4.1       Части
электронного тахеометра (паспорт прибора https://drive.google.com/file/d/11JzTeAPKCXoNyEQ2De4vs55V85ZWYt6O/view?
usp=sharing).

1.                ____________________ 2.                ____________________ 3.                ____________________ 4.                ____________________ 5.                ____________________ 6. ____________________ 7.       ____________________ 8.       ____________________ 9.       ____________________ 10.   ___________________ 11.   ___________________ 12.   ___________________ 13.   ___________________ 14.   ___________________

15.   ___________________ 16.   ___________________ 17.   ___________________ 18.   ___________________ 19.   ___________________ 20.   ___________________ 21.   ___________________ 22.   ___________________ 23.   ___________________

Рис 4.1 Внешний
вид тахеометра

4.2 Панель
управления.



Рис 4.2 панель управления

Таблица 4.1





Задание к практической работе № 2: Подпишите
части тахеометра в таблице 4.1. Укажите части тахеометра и составные части
панели управления на тахеометре в ответ на вопросы преподавателя.

Для дистанционной формы обучения.
Используя паспорт тахеометра https://drive.google.com/file/d/11JzTeAPKCXoNyEQ2De4vs55V85ZWYt6O/view?
usp=sharing заполните таблицу  4.1.

5 ПРАКТИЧЕСКАЯ РАБОТА №  3.
УСТАНОВКА В РАБОЧЕЕ ПОЛОЖЕНИЕ ЭЛЕКТРОННОГО ТАХЕОМЕТРА SOKKIA SET 610.

5.1
Центрирование

Рис.5.2 Установка тахеометра
над Рис. 5.1 Окуляр и винты центром знака (точкой местности).  оптического
цнтрира.

•
Установить          штатив        над  точкой центрирования.

•
Закрепить теодолит на головке штатива становым винтом.

•
При помощи фокусирующего кольца оптического      центрира  (2 на
рис.

6.1) добиться четкого изображения сетки
нитей.

•    При
помощи диоптрийного кольца оптического  центрира  (1 на рис. 6.1) добиться
четкого изображения точки над которой производится центрирование.

•
Путем вращения подъемных винтов тахеометра совместить перекрестье
оптического центрира с изображением

5.2 Горизонтирование- это приведение горизонтального
круга тахеометра в горизонтальное положение. При этом ось вращения прибора
будеть приведена в отвесное положение.

5.2.1
Горизонтирование при помощи круглого уровня

Рис.5.2 круглый
уровень

Изменяя длины ножек штатива
привести пузырек круглого уровня в «нульпункт».

Вращая         два  подъемных  винта привести  пузырек
цилиндрического уровня  в        «нуль-пункт».      Повернуть алидаду на  90°
и  вращая       третий подъемный  винт  привести     отклонившейся пузырек
вновь в «нульпункт». Повернуть алидаду еще раз на 90°, если пузырек отклонился,
то все вышеперечисленные  действия повторить до  того положения, при котором
при повороте алидады пузырек уровня не будет отклоняться от «ноль-пункта»
больше чем на 2 деления.

5.2.2
Горизонтирование при помощи экрана.

Для  удобства,  контроля  и
повышения  точности горизонтирования можно произвести приведение вертикальной
ось вращения тахеометра  в  отвесное  положение  при  помощи электронного
уровня, выведенного на дисплей.

Таблица 5.1

Действия	Изображение на дисплее	Достигнутый результат
		Включение питания
		Переход в режим измерений
		Функция «Наклон» Выведения на дисплей электронного круглого уровня. С указанием угла наклона вертикальной оси тахеометра в 2 плоскостях
Вращая подъемные винты привести пузырек уровня в «ноль-пункт»		Пузырек уровня в «ноль-пункте». Погрешность результата вертикальной оси тахеометра в отвесное положение 1″-2″
		Вход в режим измерения

5.3 Порядок
наведения на цель (измеряемый пункт).

• Произвести фокусировку сетки
нитей:

❖    Наведите
фокус на сетку нитей.

❖    Наведите
зрительную трубу на яркий и однородный фон.

❖    Глядя
в окуляр, поверните кольцо окуляра до упора вправо, затем медленно вращайте его
против часовой стрелки, пока изображение сетки нитей не станет сфокусированным.
Частого повторения этой процедуры не требуется, поскольку глаз сфокусирован на
бесконечность.

•
Навести зрительную трубу прибор на низ вехи (снимаемую точку).

•    Произвести
фокусировку на объект вращением кремальеры (кольцо на трубе)

•
Закрепить алидаду горизонтального круга

•
Поднять зрительную трубу на призму

•    Зафиксировать
зрительную трубу закрепительными винтами зрительной трубы.

•    Инструмент
готов к измерениям

Задание к практической работе № 3: Приведите
электронный тахеометр  в рабочее положение. При дистанционной форме обучения:
на листе формата А4 составьте схему-последовательность приведения тахеометра в
рабочее положение, схема должна содержать рисунки и цветовое оформление, может
быть выполнена как от руки , так и при помощи программного обеспечения
персонального компьютера.(на рис.5.3 смотреть пример схемы, но для нивелира)

.

Рисунок 5.3
схема-последовательность установки нивелира в рабочее положение

6.          ПРАКТИЧЕСКАЯ
РАБОТА № 4. ПОВЕРКИ ЭЛЕКТРОННОГО ТАХЕОМЕТРА SOKKIA SET 610.

Электронный тахеометр, как любой
геодезический прибор, должен быть поверен и отъюстирован перед производством
работ. Учитывая совмещенность дальномерных и угловых измерений, в тахеометре
должны выполняться геометрические условия взаимного положения
оптико-механических и оптикоэлектронных осей. Поэтому полный набор поверок и
юстировок проводится в сервисных центрах. Однако ряд основных поверок можно
выполнить в полевых условиях. Более того, регулярное проведение некоторых
поверок является обязательным, так как измерения электронным тахеометром
проводятся при одном положении ВК прибора, а поправки за коллимацию, место нуля
ВК и место нуля компенсатора наклона вертикальной оси автоматически вводятся в
результаты измерений. Неучтенные изменения этих поправок приводят к снижению
точности результатов измерений. Перед поверками необходимо внимательно изучить
методику их проведения и юстировки по руководству к эксплуатации тахеометра
Sokkia set 610.

Основные поверки
электронного тахеометра:

1. Поверка уровней (круглого и
цилиндрического).

• Приведите инструмент к
горизонту и проверьте положение пузырька цилиндрического уровня.

• Поверните верхнюю часть
инструмента на 180 и проверьте положение пузырька. Если пузырек остался на
месте, то юстировка не нужна. Если пузырек сместился из центра, выполните
юстировку следующим образом.

• Уберите
половину смещения пузырька вращением под. винта (Рис 7.1).

• Уберите оставшуюся половину
смещения пузырька, вращая котировочный винт цилиндрического уровня шпилькой.
Когда юстировочный винт поворачивается против часовой стрелки, пузырек движется
от него (Рис.7.2).

• Поворачивайте
верхнюю часть инструмента и продолжайте юстировку до тех пор. пока при любом
положении инструмента пузырек будет оставаться в центре. Если пузырек не
остается в центре даже при повторной юстировке, обратитесь к дилеру Sokkia.

 Рис 6.1 Перемещение пузырька          Рис
6.2  Перемещение пузырька уровня подъемными винтами.     уровня юстировочными
винтами.

2. Поверка оптического центрира.

• Выполните поверку и
юстировку цилиндрического уровня и тщательно приведите инструмент к горизонту
по цилиндрическому уровню

• Проверьте
положение пузырька круглого уровня. Если пузырек остается в центре, юстировка
не нужна. Если же он смещается из центра, выполните юстировку следующим
образом. Вначале определите, в какую сторону от центра сместился пузырек. При
помощи котировочной шпильки ослабьте котировочный винт круглого уровня со
стороны, противоположной направлению смешения пузырька, и таким образом
поместите пузырек в центр.Поворачивайте юстировочные винты так, чтобы они были
одинаково затянуты, и пузырек оказался в центре круга.



Рис. 6.3
Юстировочные винты круглого уровня

3. Поверка компенсатора наклона
вертикальной оси прибора:

• Тщательно приведите
инструмент к горизонту. При необходимости проведите поверку и юстировку
цилиндрического уровня

• Установите
нулевой отсчет по горизонтальному кругу. Дважды нажмите клавишу [УСТ_0] на
первой странице режима измерений, чтобы установить нулевой отсчет по
горизонтальному кругу

• Выберите
  пункт

“Константы прибора» в экране режима конфигурации, чтобы
отобразить текущие значения поправок в направлении X (направление визирования)
и в         направлении        Y       (ось вращения зрительной трубы).
Выберите пункт «Комп X Y» и нажмите для вывода углов наклона в направлениях
X и V

• Подождите
несколько секунд, пока вывод нв экран стабилизируется,     затем считайте     автоматически
скомпенсированные угловые отсчеты Х1 иУ1.

• Поверните
верхнюю часть инструмента на 180°. Ослабьте горизонтальный закрепительный винт
и поверните инструмент на 180°, ориентируясь по выводимому на экран отсчету по
горизонтальному кругу, затем зажмите горизонтальный закрепительный винт

• Подождите
несколько секунд, пока вывод на экран стабилизируется, затем считайте
автоматически скомпенсированные угловые отсчеты Х2 и Y2.

• В
этом положении инструмента вычислите величины отклонений (ошибка места нуля
компенсатора).

Хоткл = (Х1+Х2)/2

Уоткл = (Yl+Y2)/2

• Если
любое из отклонений превышает ±20″, отъюстируйте инструмент как описано
ниже. Если величины отклонений лежат в пределах ±20″, юстировка не нужна.
Нажмите {ESC} для возврата в экран <Константы прибора>.

4. Определение коллимационной
ошибки и места нуля вертикального круга.

• Выведите экран
<Коллимация>. Выберите «Константы прибора» в режиме
конфигурации, затем выберите ’’Коллимация”

• Наведитесь
на цель при круге лево, затем нажмите [ДА].

• Поверните инструмент на
180°. Наведитесь на ту же цель при круге право, после чего нажмите [ДА]

• Установите
поправку. Для установки поправки нажмите [ДА]. Для сброса данных и возвратав
экран <Коллимация> нажмитеь[НЕТ]

5. Определение постоянной поправки
(К) дальномера электронного тахеометра.

Постоянная поправка дальномера (К)
при отгрузке инструмента устанавливается равной 0. Хотя она почти никогда не
меняется, все же несколько раз в год рекомендуется проверять на фиксированной
базовой линии, насколько поправка К близка к нулю. Также рекомендуется это
делать, коша измеренные тахеометром величины начинают заметно отклоняться от
ожидаемых.

Последовательность
выполнения:

•
Найдите ровное место, где можно выбрать две точки на расстоянии
100 м друг от друга. Установите инструмент над точкой А. а отражатель над
точкой В. Установите точку С посередине между точками А и В.

Рис 7.4
Определение постоянной «К»     Рис 7.5 Определение постоянной «К»

•
10 раз точно измерьте горизонтальное проложение между точками А и
В и вычислите среднее значение.

•
Поместите инструмент в точке С (непосредственно между точками А и
В) и поставьте отражатель в точке А.

•
10 раз точно измерьте горизонтальные проложения СА и СВ и
вычислите средние значения каждого расстояния.

•
Вычислите постоянную поправку дальномера К по следующей формуле.

К = АВ – (СА+СВ)

•
Повторите действия с 1 по 5 два или три раза. Если хотя бы один
раз значение постоянной поправки К попало в диапазон ±2 мм, юстировка не нужна.
В противном случае обратитесь в сервисный центр

Sokkia

6. Поверка Оптического отвеса.

• Тщательно приведите
инструмент к горизонту и точно отцентрируйте его над точкой стояния спомощью
сетки нитей оптического отвеса.

• Поверните верхнюю часть
инструмента на 180° и проверьте положение точки относительно сетки

• нитей.

• Если
точка все еще находится в центре, никакой юстировки не требуется. Если точка
сместилась из центра сетки нитей оптического отвеса, необходимо выполнить
юстировку.

7. Поверка сетки нитей:

• Тщательно
приведите прибор к горизонту.

• Поместите четко различимую
визирную цель (например, край крыши) в точку А на вертикальной линии сетки
нитей.

• Используйте
винт точной наводки зрительной трубы для перемещения цели в точку В на
вертикальной линии сетки нитей.Если цель перемещается параллельно вертикальной
линии, юстировка не нужна. Если же она отклоняется от вертикальной линии,
предоставьте юстировку специалистам сервис центра Sokkia.

Задание к практической работе №
4: Выполните поверки электронного тахеометра, результаты поверки запишите в
акт обследования тахеометра

(https://drive.google.com/file/d/1nCA7eqzs5zlT9_oci5Hl8EPh3nPrg3Ri/view?usp=sharing).

При дистанционной форме обучения: заполнить акт обследования
(https://drive.google.com/file/d/1nCA7eqzs5zlT9_oci5Hl8EPh3nPrg3Ri/view?usp=sharing) по материалам поверок,
которые вы найдете при просмотре видео:





7.         ПРАКТИЧЕСКАЯ РАБОТА №  5. ОСНОВНЫЕ ФУНКЦИИ
ЭЛЕКТРОННОГО ТАХЕОМЕТРА SOKKIA SET 610.

Электронный тахеометр Sokkia set 610
является готовым решением для самого широкого круга геодезических задач:
определение расстояний, расчеты относительно базовой линии, определение
координат и высоты недоступного объекта, также, прибор выполняет обратную
засечку (определение координат дополнительной точки, с помощью измерения в этой
точке углов между направлениями на три данных пункта и более с известными
координатами). Электронный тахеометр обладает большим объемом памяти для
надежного хранения полученных данных, а интерфейс для связи с компьютером
позволяет загружать координаты из ПК для последующего выноса данныхв натуру.

Задание к практической работе №
5: Используя паспорт электронного тахеометраhttps://drive.google.com/file/d/11JzTeAPKCXoNyEQ2De4vs55V85ZWYt6O/view?u
sp=sharing составить таблицу описания
последовательности выполнения геодезических измерений при решении различных
инженерных задач по вариантам (вариант соответствует порядковому номеру фамилии
студента в журнале практических занятий). Для дистанционной формы обучения
аналогичное задания. В помощь можно просмотреть видео из плейлиста:

https://www.youtube.com/playlist?list=PLxTQGHQMrnZsw6—z2uC6iZtsv68RmjmY9.

Таблица 7.1

№ варианта	Функция электронного тахеометра
1	Координатные измерения
2	Обратная засечка
3	Вынос в натуру
4	Вынос линии
5	Проецирование точки
6	Измерения со смещением
7	Определение недоступного расстояния
8	Вычисление площадей
9	Измерение Углов
10	Измерение расстояний

Форма составления
таблицы:

Таблица 7.2

Действия	Изображение на дисплее	Достигнутый результат

8.        ПРАКТИЧЕСКАЯ РАБОТА № 6.
РАБОТА НА СТАНЦИИ ТАХЕОМЕТРИИ С ЭЛЕКТРОННЫМ ТАХЕОМЕТРОМ SOKKIA SET 610.

Перед тем, как приступить к тахеометрической съемке
необходимо тщательно привести прибор в рабочее положение, выполнить необходимые
настройки параметров прибора и выбрать, или создать файл, в котором будут
сохраняться все измерения.

Таблица 8.1

Действия	Изображение на дисплее	Достигнутый результат
		Включение питания
		Переход в режим измерений
		Отображение третьей страницы меню режима измерений.
		Отображение меню функций памяти.
		Открытие меню данных о станции.

		Введение данных: 1. Координаты (X,Y,H); 2. Название точки стояния; 3. Высота инструмента; 4. Код; 5.                 Оператор; 6.                 Дата / время; 7.                 Погода / ветер; 8. Температура/ давление.
		Отображение третьей страницы меню режима измерений.
		Прибор наведен на первую визирную цель (смежная точка съемочного обоснования).
		Отображение меню функций памяти.
		Выбор пункта <Углы> в меню функций памяти
		Включена функция измерения углов (по умолчанию — расстояний)
		Установлен нулевой отсчет по отриентирном направлению.
Наведение на первую точку съемки.		Отображение на дисплее угла поворота относительно ориентирной линии.
		Точка сохранена в памяти тахеометра.
Необходимо пооч	ередно наводиться на каждую точку	съемки
(произвести набо	р пикетов) и повторять последнее де	йствие.
		Отображение третьей страницы меню режима измерений.
		Выключение тахеометра.

Задание к практической работе № 6: Выполнить съемку
электронным тахеометром 10 элементов ситуации (съемочных пикетов).

 При дистанционной форме обучения: просмотрите видеоматериал:



И ответьте на
тестовые вопросы по ссылке: https://forms.gle/wxYLFNe5DyPeyAQA9 Перед началом выполнения теста заполняем адрес электронной
почты, Фамилию И.О., результаты выдаются автоматически, при получении 10-11
баллов и более обучающемуся ставится отметка удовлетворительно; 12-13 баллов-
«хорошо»; 14-15 баллов – «отлично».

9.        ПРАКТИЧЕСКАЯ РАБОТА № 7. ПЕРЕДАЧА ДАННЫХ В
ПЕРСОНАЛЬНЫЙ КОМПЬЮТЕР СО ВНУТРЕННЕЙ ПАМЯТИ ЭЛЕКТРОННОГО ТАХЕОМЕТРА SOKKIA SET
610.

Порядок
работы при передаче данных из тахеометра, в результате выполнения которого на
жестком диске компьютера будет создан текстовый файл с полевыми данными в
формате SDR:

1.   Подключение тахеометра к компьютеру через интерфейсный
кабель.

2.   Запуск программы MAPSUITE +.

3.   Создание рабочего файла измерений.

4.   Обращение к режиму «Импорт данных».

5.   Указание типа прибора.

6.   Настройка параметров приема данных программой MAPSUITE +.

7.   Указание имени файла и места на диске, куда должна быть
помещена информация.

8.   Включение тахеометра, проверка соответствия параметров
передачи данных параметрам приема.

9.   Передача данных.

При
подключении кабеля тахеометр и компьютер должны быть выключены. Это позволит
избежать выхода из строя портов ваших приборов. Для подключения к компьютеру
используется последовательный порт 9 pin.

После
выполнения коммутации включите компьютер и запустите программу MAPSUITE +. В
меню «ФАЙЛ» выберите пункты «СОЗДАТЬРЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ».
На экране появится окно файла «:*. sur » для приема данных (см.
рис.9.1).



Рис.
9.1

 Далее
следует выбрать в меню «ФАЙЛ» пункт «ИМПОРТ» и указать тип
прибора «SOKKIA» (см. рис.9.2).



Рис.
9.2

 В
появившемся окне «ИМПОРТ ИЗ SOKKIA» отметить — Сохранить данные в
файле (см. рис.9.3).



Рис.
9.3

 Далее
обратитесь к клавише «ПАРАМЕТРЫ» — в окне «ПАРАМЕТРЫ СВЯЗИ»
установите параметры передачи данных (см. рис.10.4).



Рис.
9. 4

Укажите
имя порта, к которому подключен кабель передачи данных, выберите скорость
передачи данных. Рекомендуем установить среднее значение скорости — 9600 или
19200, т. к. при низких скоростях передача файла большого размера может занять
значительное время, с другой стороны, СОМ порты старых моделей компьютеров
зачастую не справляются с максимальной скоростью передачи данных.

Другие
параметры следует оставить те, которые установлены по умолчанию: Биты — 8,
СтопБит -1, Четность — нет, Контроль Xon / Xoff . Нажав клавиши — [OK], [OK],
появляется окно «СТАТУС ПРИЕМА», программа перешла в режим ожидания
данных (см. рис.10.5).



                Рис.
9.5                                                    Рис. 9.6

 Обращаем
ваше внимание на то, что программа сохраняет все настройки и предлагает их по
умолчанию при последующих сеансах работы. Поэтому, используя один или несколько
приборов одной модели, вы освобождаетесь от необходимости каждый раз
перенастраивать параметры приема данных.

После
этого переходим к работе с тахеометром. Включите прибор и войдите в главное
меню (см. рис. 9.6).

 Выберите
режим конфигурации {КОНФ}, нажав клавишу [F4]. Далее переместите курсор на
пункт меню «Параметры связи» (см. рис.9.7) и нажмите [ ↵ ]. Войдя в пункт меню «Параметры связи» (см.
рис.9.8), установите параметры передачи данных аналогичные тем, которые были
введены в программу MAPSUITE +.



       Рис. 9.7                                                     Рис.
9. 8

Выберите
режим конфигурации {КОНФ}, нажав клавишу [F4]. Далее переместите курсор на
пункт меню «Параметры связи» (см. рис.7) и нажмите [ ↵ ]. Войдя в пункт меню «Параметры связи» (см.
рис.8), установите параметры передачи данных аналогичные тем, которые были
введены в программу MAPSUITE +.



                   Рис.
9.9                                                  Рис. 9.10

 Далее
из списка (см. рис.10.10) выберите пункт «Экспорт данных» и нажмите [
↵].


На экране появится перечень всех рабочих файлов. Переместите курсор на нужный
файл и нажмите [ ↵ ]. При этом цифра,
обозначающая количество записей в файле и стоящая в строке с именем файла будет
заменена на значок [ ⇒ ] (см. рис.10.11).



Рис.
9.11

 Далее
подтвердите выбор, выбрав [ДА] — клавиша [ F4 ]. На открывшемся экране (см.
рис.12) выберите пункт » SDR » и нажмите клавишу [ ↵ ].



                Рис.
9.12                                                  Рис. 9.13

 После
этого начнется передача данных, при этом на экране появится надпись
«Передача» и начнет работать счетчик, отображающий количество
переданных записей (см. рис.9.13).

 Такой
же счетчик начнет работать и на экране компьютера в окне «Статус
приема» (см. рис.9.14).



                Рис. 9. 14                                                 Рис.
9. 15

 По
завершении передачи данных программа предлагает сохранить файл в формате *. SDR
. Для дальнейшей обработки информации рекомендуем полевые данные разместить в
той же директории, в которой будет храниться весь объект. Заполнив необходимые
поля, нажмите клавишу [OK] (см. рис.9.15).

Задание к практической работе № 6: перенести свой
файл работ, полученный при тахеометрической съемке в ПК и показать переданный
файл преподавателю.

При дистанционной форме обучения: на основании предложенных
в данной работе материалов составить презентацию (не более 15 слайдов)
«Особенности передачи данных из тахеометра Sokkia set 610 в ПК».

ЗАКЛЮЧЕНИЕ И КРИТЕРИИ ОЦЕНИВАНИЯ

Рабочая тетрадь включает теоретический материал о
электронных тахеометрах (общие сведения, классификации и точностные
характеристики согласно ГОСТ), требование правил техники безопасности при
работе с электронным тахеометром и  7 практических занятий, перед выполнением
которых обучающийся должен самостоятельно ознакомится с обучающим материалом.
Каждая работа включает подробное описание принципа метода измерений   и
алгоритм выполнения. После завершение практических работ обучающийся формирует
отчетную документацию, демонстрирует свои навыки преподавателю, либо решает
контрольные тесты. В конце рабочей тетради приводится список литературы, для
дополнительного самостоятельного изучения обучающимися

Построение практических работ в рабочей тетради позволяет
проводить занятия без дополнительных указаний, что  особенно актуально в
настоящее время в связи с необходимостью подготовки обучающихся к
самостоятельной работе с электронными геодезическими приборами, с одной
стороны, и необходимость обучаться дистанционно во время прохождения учебных
занятий и практик с другой.

Критерии
оценивания практического занятия

Оценка «отлично» выставляется, если студент имеет глубокие
знания учебного материала по теме практической работы, показывает усвоение
взаимосвязи основных понятий используемых в работе, смог ответить на все
уточняющие и дополнительные вопросы. Студент демонстрирует знания
теоретического и практического материала по теме практической работы,
определяет взаимосвязи между показателями задачи, даёт правильный алгоритм
решения, определяет междисциплинарные связи по условию задания.

Оценка «хорошо» выставляется, если
студент показал знание учебного материала, усвоил основную литературу, смог
ответить почти полно на все заданные дополнительные и уточняющие вопросы.
Студент демонстрирует знания теоретического и практического материала по теме
практической работы, допуская незначительные неточности при решении задач, имея
неполное понимание междисциплинарных связей при правильном выборе алгоритма
решения задания.

Оценка «удовлетворительно»
выставляется, если студент в целом освоил материал практической работы, ответил
не на все уточняющие и дополнительные вопросы. Студент затрудняется с
правильной оценкой предложенной задачи, даёт неполный ответ, требующий
наводящих вопросов преподавателя, выбор алгоритма решения задачи возможен при
наводящих вопросах преподавателя. Оценка «неудовлетворительно» выставляется
студенту, если он имеет существенные пробелы в знаниях основного учебного
материала практической работы, который полностью не раскрыл содержание
вопросов, не смог ответить на уточняющие и дополнительные вопросы. Студент даёт
неверную оценку ситуации, неправильно выбирает алгоритм действий.

Критерии оценивания теста.

Критерии выставления оценок за
тест, состоящий из пятнадцати заданий. Время выполнения работы: 20 мин. Оценка
«отлично» – 15-14 правильных ответов; Оценка «хорошо» – 13-12 правильных
ответов; Оценка «удовлетворительно» – 11-10 правильных ответов; Оценка

«неудовлетворительно» – менее 9 правильных
ответов.

Кроме теста по ОТ и ТБ, за него при получении более 10
правильных ответов ставится отметка «зачтено» и студент допускается к
выполнению практических работ.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1)
ГОСТ Р 51774-2001 Тахеометры электронные. Общие технические
условия

2)
Паспорт электронного тахеометра Sokkia set 610

3)
Авакян В.В. Прикладная геодезия.Геодезическое обеспечение
строительного производства», изд. «Амалданик», 2013 г.,с. 432.

4)
Авакян В.В. Прикладная геодезия: технологии
инженерногеодезических работ. М., изд. «Амалданик», 2012, с. 330.

5)
Ворошилов А.П. Спутниковые системы и электронные тахеометры в
обеспечении строительных работ: Учебное пособие.– Челябинск: АКСВЕЛЛ, 2007. 163
с.

6)
Дементьев В.Е. Современная геодезическая техника и её применение.
Тверь, ООО ИПП «АЛЕН», 2006.

7)
Инженерная геодезия. Под ред. Михелева Д.Ш., М., Академия, 2018.


Инструкция по топографической съёмке в масштабах 1:5000, 1:2000,
1:1000,1:500: ГКИНП-02-033-82. М., Недра, 1982.

9)
Маслов, А.В. Геодезия / А.В. Маслов, А.В. Гордеев, Ю.Г. Батраков.

– М.:

10)
КолосС, 2006. – 598 с.

11)
Назаров, А.С. Автоматизированная камеральная обработка материалов
топографических съемок и земельно-кадастровых работ (на примере комплекса
CREDO): учебное пособие / А.С. Назаров, Ю.К.

Неумывакин, М.И.
Перский; под ред. А.П. Пигина, – М.: Кредо-диалог, 2009. – 267 с.

12)
Геодезия, картография, геоинформатика, кадастр: Энциклопедия. В
2-х т. /Под общ. Ред. А.В. Бородко, В.П. Савиных. –М.: Геодезкартиздат, 2008.
