Тахограф нового поколения AТОЛ Drive Smart предназначен для использования на любых транспортных средствах категорий М2, М3, N2 и N3 отечественного и зарубежного производства. Тахограф сертифицирован и соответствует всем требованиям российского законодательства.
Ключевые особенности и преимущества тахографа AТОЛ Drive Smart
- Возможность подключения любых датчиков скорости, аналоговых и цифровых, позволяет снизить стоимость установки тахографа при отсутствии CAN-шины.Замена блока СКЗИ и элемента питания производится без вскрытия корпуса тахографа. Это позволяет быстро производить замену без потери гарантии производителя.
- Специализированные автомобильные разъемы подключения антенн Fakra имеют высокую механическую прочность и устойчивость к вибрациям.
- Размеры тахографа полностью соответствуют размерам «1 DIN» по ISO7736 и допускают установку на любой импортных автомобиль.
- Возможность расширения функционала тахографа с помощью дополнительных плат. Купив базовую комплектацию, вы сможете позже дооснастить тахограф тревожной кнопкой, подключить датчик расхода топлива и систему мониторинга.
- Настройка тахографа любыми программаторами ЕСТР, имеющимися в мастерской. Это существенно сокращает время настройки тахографа и позволяет оперативно проводить ремонтные работы.
Характеристики тахографа AТОЛ Drive Smart
- Напряжение: 8-36 В
- Энергопотребление при питании в 24 В: 0,15 А в стандартном режиме, 0,6 при печати
- Потребляемая мощность, Вт: 0,2 – энергосбережение, 0,6 – при выкл. зажигании, 15 – при печати
- Ёмкость внутренней памяти: на 366 суток
- Размеры, мм (ГхШхВ): 186х176х57
- Вес: 0,8 кг
- Диапазон рабочих температур: от -40 до +70
- Максимально допустимая влажность воздуха: 97%
- Погрешность по расстоянию, скорости и выводу времени: не более ±1 км, км/ч, сек.
- Дисплей: графический монохромный LCD с изменяемой яркостью и настраиваемым цветом подсветки
- Скорость печати: от 50 мм/сек.
ВИДЕОМАТЕРИАЛЫ
Видеоинструкция для водителей по тахографу АТОЛ Drive Smart часть 1
Видеоинструкция для водителей по тахографу АТОЛ Drive Smart часть 2
Калибровка тахографа Drive Smart
Как выгрузить данные с карты водителя
ДОКУМЕНТАЦИЯ
AТОЛ Drive Smart: Краткое руководство для водителя
Руководство по эксплуатации AТОЛ Drive Smart
Руководство по настройке и калибровке AТОЛ Drive Smart
Инструкция для инспекционного контроля AТОЛ Drive Smart
Методика поверки цифровых тахографов AТОЛ Drive Smart
⠀
Файлы (открыть в новой вкладке и скачать):
- Руководство по эксплуатации AТОЛ Drive Smart
- AТОЛ Drive Smart: Краткое руководство для водителя
Дополнительные видеоматериалы (Youtube):
- Видеоинструкция для водителей по тахографу АТОЛ Drive Smart часть 2
Также вам могут быть интересны эти статьи:
Kaк cчитать каpту водителя?
Как долго хранятся считанные карты?
Сколько стоит GR.CARDS?
Часто задаваемые вопросы по картам водителя
Часто задаваемые вопросы по тахографам
Как разблокировать карту водителя?
Как правильно пользоваться тахографом?
Как повысить эффективность работы водителей?
Как расшифровать данные с тахографа?
Почему возникают ошибки при использовании тахографа?
Какие грозят штрафы за отсутствие тахографа и несоблюдение режима труда и отдыха
Как провести аудит установленных тахографов за 5 минут
Доводим до вашего сведения, что согласно Приказ Минтранс России от 13 февраля 2013 г. N 36 (Приложение N 3) установлены следующие правила использования тахографов, установленных на транспортные средства.
Транспортные предприятия:
- осуществляют работы по установке, проверке, техническому обслуживанию и ремонту устанавливаемых на транспортные средства тахографов в мастерских, сведения о которых учтены ФБУ «Росавтотранс» в перечне мастерских;
- обеспечивают эксплуатацию тахографа в соответствии с требованиями руководства по эксплуатации тахографа, утвержденного организацией-изготовителем тахографа;
- обеспечивают своевременное техническое обслуживание тахографа и проверку его функционирования;
- обеспечивают водителя необходимыми расходными материалами (бумага для принтера);
- выгружают данные с карты водителя каждые 28 дней;
- хранят данные, выгруженные с карты водителя, в базах данных предприятия в течение одного года и обеспечивать их доступность для проверки;
- при выводе тахографа из эксплуатации обеспечивают хранение снятого блока СКЗИ тахографа в течение года;
- направляют неисправный или функционирующий со сбоями тахограф на ремонт в мастерскую, сведения о которой учтены ФБУ «Росавтотранс» в перечне мастерских;
- направляют в ФБУ «Росавтотранс» данные об утилизированных тахографах и блоках СКЗИ тахографов;
- обеспечивают перед утилизацией тахографа запись в базу данных транспортного предприятия сохраненной в тахографе информации и ее хранение в течение одного года;
- обеспечивают наличие в транспортном средстве руководства по эксплуатации тахографа.
Продажа карт водителей для тахографов.
Лицензия ФСБ Л051-00105-21/00283526/Н
ИНН 2130211045, ОГРН 1192130006155
Звоните! Звонок по России бесплатный!
Содержимое статьи:
- Описание тахографа Атол Drive
- Технические характеристики
- Достоинства и недостатки
- Инструкция по эксплуатации
- Правила установки
- Особенности калибровки
- Срок действия
- Чем отличаются модели друг от друга
- Средняя стоимость
Бортовое контрольное устройство «Атол Драйв» предназначено для непрерывного мониторинга маршрута, скорости и технического состояния транспортного средства (ТС), а также соблюдения экипажем (водителем) режима труда и отдыха.
Информация записывается в электронную базу. Диспетчер удаленно считывает сведения, что позволяет своевременно выявить нарушения и принять соответствующие меры для их устранения без заезда ТС на предприятие.
Описание тахографа Атол Drive

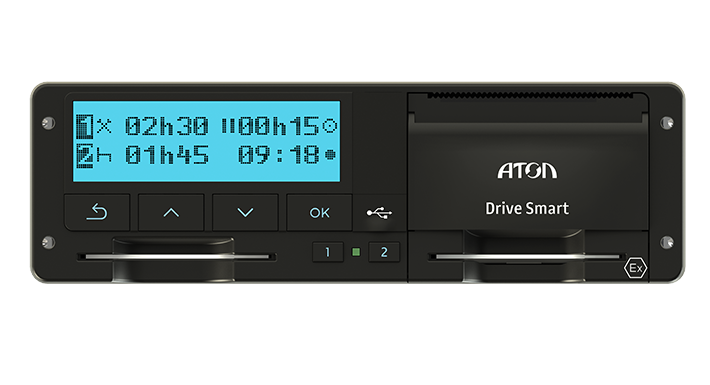

Компания выпускает 2 модели прибора: «Драйв 5» и «Драйв Смарт». Устройство и внешний вид тахографов одинаков, а разница состоит в возможности установки в последнем GSM-модуля. Изделия могут быть смонтированы как в металлическом, так и пластиковом корпусе и иметь типоразмер 1DIN. Если в кабине не предусмотрено место для автомагнитолы аналогичной конфигурации, то прибор может быть установлен в комплектном боксе.
Информация выводится на дисплей, который имеет регулировку яркости и 10 цветов подсветки. На лицевой панели расположены 2 картоприемника и 6 кнопок для управления устройством. В нижней части находится гнездо для подключения калибратора и USB-разъем. Справа располагается печатающее устройство с отсеком для термобумаги. В верхней части корпуса расположены 2 крышки, закрывающие места установки блока СКЗИ (средство криптографической защиты информации) и дополнительного модуля.

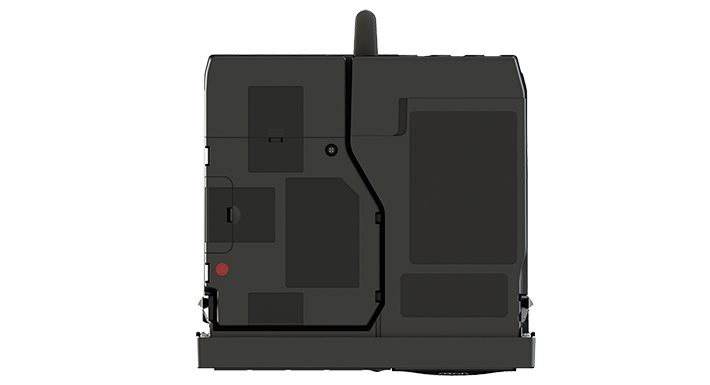

С тыльной стороны размещается GSM со слотами для 2 SIM-карт. На левой боковой грани находится отсек с батарейками для резервного питания. Оборудование скомпоновано так, что для его демонтажа не надо полностью разбирать корпус.
Разъемы подключения антенн GPRS и ГЛОНАСС, питания, датчика скорости находятся на задней стенке прибора.
Технические характеристики
Тахограф Drive Smart приспособлен для работы в сложных дорожных условиях и в любых климатических зонах. Технические параметры устройства приведены в таблице:
Напряжение питания
8-35 В
Потребляемая мощность
15 Вт
Время хранения информации
1 год
Рабочий ток / при печати
0,1 А / 3 А
Размер термобумаги (ДхШ)
30х58 мм
Измеряемая скорость
0-250 км/час
Размеры (ГхШхВ)
188х180х58 мм
В качестве рабочего освещения используется RGB-подсветка.
Достоинства и недостатки
В отзывах пользователей отмечаются такие положительные стороны тахографа:
- возможность подключения дополнительных датчиков;
- регулировка яркости дисплея в зависимости от освещения;
- возможность установки 2 SIM-карт;
- быстрая работа печатающего устройства.
В качестве недостатков отмечается невозможность установки мобильного приложения для дистанционной выгрузки данных на смартфон с iOS.
Инструкция по эксплуатации
Работа с тахографом разрешается, когда ТС неподвижно.
Чтобы установить карту водителя, необходимо:
- включить зажигание;
- вставить носитель информации в левый слот для первого работника, а в правый — для второго;
- нажатием кнопок «Вверх» и «Вниз» ввести ПИН-код.
После проведения идентификации на дисплее появится фамилия владельца карты и приветствие.
Считывать сведения можно с карты водителя или из памяти тахографа.
Для этого нужно выполнить следующие действия:
- установить карту предприятия в один из слотов;
- подключить USB-накопитель или устройство для считывания данных;
- выполнить необходимую навигацию по меню;
- после записи информации извлечь накопитель и карту.
Выгрузить сведения с носителя можно с использованием картридера и ноутбука. При нахождении в рейсе водитель может дистанционно скачать данные из памяти прибора и с помощью mobile application «Мой тахограф Атол» переслать диспетчеру предприятия.
Правила установки
Подключение бортового контрольного устройства проводится в следующей последовательности:
- Выбирают место размещения прибора в кабине ТС. Устройство должно находиться в поле зрения водителя и не ограничивать обзор дорожной обстановки.
- Определяют длину кабелей, необходимых для подключения датчика движения и подачи питания.
- Устанавливают сенсор скорости на КПП и подсоединяют его к прибору, после чего пломбируют деталь.
- Подключают штекеры антенн ГЛОНАСС и GPRS к соответствующим гнездам. Приемники располагают либо в кабине, либо на ее крыше.
- Подключают кабель питания прибора к АКБ. На ТС с отключаемой «массой» ставят перемычку между клеммами 5 и 6 соединительной колодки А прибора. В противном случае при выключении минусового терминального блока записи будут утеряны.
После окончания монтажа проводят настройку тахографа.
Особенности калибровки
Это обязательная процедура для приемки прибора в эксплуатацию. Она проводится при изменении информации, вносимой в тахограф, ремонте устройства или комплектующих (датчика движения, кабельных трасс и др.) и периодически, в сроки, указанные в технической документации. Калибровка осуществляется с целью достижения соответствия введенных данных результатам, полученным при испытаниях.
В связи с тем, что датчик скорости преобразует частоту вращения выходного вала КПП в импульсы, нужно установить их количество на 1 км пройденного пути. Для этого автомобиль проезжает с постоянной скоростью ровный участок площадки не менее 20 м, после чего считываются результаты, полученные от сенсора, и сравниваются с ранее введенными. Если разница находится в допустимых пределах и соответствует погрешности, калибровку заканчивают.
Срок действия
Производитель заявляет установленную продолжительность функционирования прибора — не менее 20 лет. Однако в связи с тем, что устройство выпускается с 2014 г., проверить на практике это невозможно. Гарантийный срок тахографа составляет 3 года.
Чем отличаются модели друг от друга
Различия между контролирующими устройствами «Атол Драйв 5» и модификацией «Смарт» состоят в том, что у последнего есть модуль GSM. Он позволяет расширить функции прибора: подключить дополнительные датчики, установить тревожную кнопку, удаленно считывать информацию и др. В результате чего возрастает цена «Drive Smart».
Средняя стоимость
Рекомендуемая производителем цена тахографа без GSM-модема составляет 33 тыс. руб., а с ним — 36 тыс. руб. Калибровка обойдется в 12 000 руб., а установка в 10 000 руб. Цены примерные и будут зависеть от региона и варианта изготовления прибора — в металлическом или пластиковом корпусе.
Звоните по бесплатному номеру 8 804 333 90 55 или получите бесплатную консультацию нашего инженера.
Получить консультацию
Понравилась статья? Поделитесь с друзьями
Продажа карт водителей для тахографов.
ПК «АВТООКА», ИНН 2130211045, КПП 213001001, ОРГН 1192130006155
< Все темы
Posted19.03.2022
Updated19.03.2022
ByAshita
Предыдущая
Тахограф ATOL Drive 5 руководство
Следующая
Тахограф VDO DTCO 3283 руководство
Оглавление
Попробуйте бесплатно систему ГЛОНАСС/GPS
в течении 7 дней
Узнать подробности
Программа ГЛОНАСС Trade in Меняем старые
трекеры на новые со скидкой до 50%
Узнать подробности
Комплектом дешевле выберите свое готовое
решение и получите скидку до 1000 рублей
Выбрать
Так же в наших мастерских Вы сможете заказать такие услуги как:
Активация тахографа АТОЛ Drive Smart
Калибровка тахографа АТОЛ Drive Smart
Замена блока СКЗИ в АТОЛ Drive Smart
Ремонт обслуживаие и настройка
Получить цены на эти услуги
- Инструкция на Тахограф АТОЛ Drive Smart
Тахограф Drive Smart органично дополнит набор решений и сервисов, предлагаемых компанией АТОЛ ДРАЙВ на рынке. Оптимальная гарантийная и сервисная политика компании АТОЛ ДРАЙВ, учебные курсы и материалы, интегрированные решения на платформе тахографа – все это получит дополнительное развитие на базе цифрового тахографа Drive Smart.
- Усовершенствованная модель Разработанна с целью повышения эффективности эксплуатации и обслуживания
- Улучшенные эксплуатационные характеристики эргономичный дизайн и понятный интерфейс, широкие углы обзора дисплея
- Устанавливается на модели различных годов выпуска От раритетных, до современнейших моделей транспортных средств
- Высокая надежность и низкое энергопотребление на уровне лучших показателей на рынке
- Повышенная электрическая защита входных напряжений и защита от кондуктивных помех
- Бесперебойная работа с CAN-шиной транспортных средств
- Автоматическое определение напряжения питания бортовой сети
- Допущен к установке на автомобили для перевозки опасных грузов Разработанна с целью повышения эффективности эксплуатации и обслуживания
- Расширенные функциональные возможности дополнительного оборудования и систем мониторинга эргономичный дизайн и понятный интерфейс, широкие углы обзора дисплея
- Совместим с программным обеспечением компании АТОЛ ДРАЙВ и многих других производителей
- Доступны учебные курсы и видеоролики для водителей и сотрудников АТП на уровне лучших показателей на рынке
- Поддерживает несколько вариантов выгрузки данных также доступно Android-приложение для выгрузки данных (используются стандартные модули USB-Bluetooth)
- Реализованы конструктивные изменения в том числе и направленные на снижение времени простоя транспорта при установке и периодическом обслуживании тахографа
- Сервисная политика, ориентированная на потребителя и федеральная сервисная сеть гарантийных мастерских позволяет осуществлять ремонт тахографов в течение 3-х часов.
Видеоинструкция по использованию тахографа АТОЛ Drive Smart часть 1
Видеоинструкция по использованию тахографа АТОЛ Drive Smart часть 2
Дистанционная выгрузка данных
Закон обязывает предприятия выгружать данные из тахографа и карт водителей не реже чем раз в 28 дней. Предприятия также обязаны безопасно хранить эти данные со всех тахографов автопарка предпрития за 3 года. Мы постарались упростить данный процесс, интегрировав тахограф с совместным облачным решением с компанией GEOROUT. Мы разработали простой способ дистанционной выгрузки данных с карт тахографа. Для выгрузки данных понадобятся:
- Смартфон на платформе Android
- Приложение ATOL DriveMobile
- Модуль Bluetooth формата USB
- Демонстрационная подписка на облачный сервиc работы с данными карт GR.CARDS
Выгрузка данных по умолчанию происходит из любой точки планеты, где есть сеть GPRS/HDSPA/LTE* каждые два часа. Для экономии мобильного трафика предусмотрена возможность отправки данных только через wi-fi соединение, например когда водитель вернется домой после долго рейса или выйдет в интернет в придорожном кафе.
Технические характеристики
|
№ |
Наименование параметра |
Значение параметра |
| 1. |
Напряжение питания, В |
8…36 |
| 2. |
Потребляемый ток при 24В* |
не более 0,15 |
| 3. |
Потребляемая мощность* |
не более 0,2 |
| 4. |
Допустимый максимальный ток нагрузки при подключении к USB порту, А |
не более 0,5 |
| 5. |
Количество дней записи и хранения информации о действиях водителей, дней |
не менее 366 |
| 6. |
Габаритные размеры: — в упаковке (ВхШхГ), мм |
не более не более 245×215×75 |
| 7. |
Масса: |
не более 0,8 |
| 8. |
Условия эксплуатации: |
от -40 до +70 |
|
9. |
Стойкость к вибрациям с амплитудой 10 мм при частоте, Гц |
5-11 |
| 10. |
Диапазон измерения пути, км |
0…9 999 999,9 |
| 11. |
Дискретность измерения пути, км |
0,1 |
| 12. |
Погрешность определения расстояния, км |
не более ±0,1 |
| 13. |
Диапазон измерения скорости, км/ч |
0…250 |
| 14. |
Погрешность измерения скорости, км/ч |
не более ±1 |
| 15. |
Погрешность вывода времени на экран, сек |
не более ±1 |
| 16. |
Погрешность измерения времени (при 0..+40°С), не более сек/сутки, сек |
не более ±2 |
| 17. |
Индикация: |
не менее 10 |
| 18. |
Ввод информации пользователем: |
не более 6 |
| 19. |
Количество слотов для смарт-карт, шт |
2 |
| 20. |
Размеры термохимической бумаги: |
58(-1/+0) |
| 21. |
Скорость печати, мм/сек |
не менее 50 |
Попробуйте бесплатно
Запишитесь на тест-драйв
Единиц техники
Общее количество
Пробег в месяц
Для автотранспорта
Стоимость 1 литра
Залитого топлива
Не забудьте купить
Датчики скорости спидометры и переходники
ЧИП Карты для тахографа
Считыватели карт
тахографа
Считывающий ключ
DLKPRO TIS-Compact RUS
Внимание! Для оформления заказа звоните на бесплатную горячую линию:
8 800 505 40 23
Отзывы наших Клиентов
Оперативность, качество, индивидуальный подход — это три кита, на которых
строятся отношения между нашими компаниями на протяжении долгого времени.
ООО «Ставрополь-Терминал»
— Вадим Владимирович Начальник транспортного участка «Ставропольский» ООО «Ставрополь-Терминал»
Благодаря программе, диспетчер может контролировать транспорт на всей территории РФ, что позволило исключить нарушения при эксплуатации транспорта , сократить расходы на топливо(до 25%), повысить дисциплину труда водителей.
Добросовестный и эффективный труд компетентных специалистов компании «Ставтрэк» позволил нашей компании оперативно и качественно решать технические, информационные и сервисные вопросы по обслуживанию наших объектов.
ОАО «МТС»
— Владимир Владимирович Административный директор ОАО «МТС» в Ставропольском крае
С помощью системы мониторинга мы знаем реальные нормы потребления топлива каждой единицы техники. Также мы оптимизировали логистику как при дальнем маршруте следования,так и на территории завода.
ООО «Октан»
— Сергей Васильевич Начальник транспортного отдела ООО «Октан»
ООО «Тепловые сети» выражает благодарность компании «Ставтрэк» за успешно проведенное внедрение системы мониторинга транспорта, профессиональное обслуживание и своевременное реагирование на любую внештатную ситуацию.
ООО «Тепловые сети»
— Виктор Николаевич Генеральный директор ООО «Тепловые сети»
Работа диспетчера стала требовать намного меньше времени на сверку путевых листов, проверку пройденного километража, определение места стоянок за необходимый период времени.
ОАО «РСК»
— Ирина ВасильевнаГенеральный директор
ОАО «РСК»
Изучив предложения, мы
провели тестовые установки оборудования. Результатом стало сотрудничество с компанией «Ставтрэк». Почти сразу после внедрения половина водителей уволились…
Мебельный центр «Мебель-Лотус»
— Евгений Викторович Директор сети мебельных салонов «Мебель-Лотус»
В целом мы можем констатировать, что сотрудничествотво с группой компаний «Ставтрэк» привела к повышению производительности работы транспортного предприятия. Поэтому мы рекомендуем всем сотрудничество с данной компанией
ОАО «СтНГФ»
— Шевченко В.В. Главный механик ОАО «Ставропольнефтегеофизика»
Все работы выполнены в срок и качественно. Мы готовы рекомендовать группу компаний «Ставтрэк», как надёжного партнёра. Надеемся на дальнейшее, плодотворное сотрудничество!
ООО «Петровские Нивы»
— И.Е. Матвеев Генеральный директор
ГК «Петровские Нивы»
Сотрудники компании ООО «Ставтрэк» показали себя как добросовестные профессионалы, которые всегда оперативно реагируют на любую внештатную ситуацию.
ООО «Инвент-сервис»
— Ахмадуллин А.А. Генеральный директор
ГК ООО «Инвент сервис»
