Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.
  Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

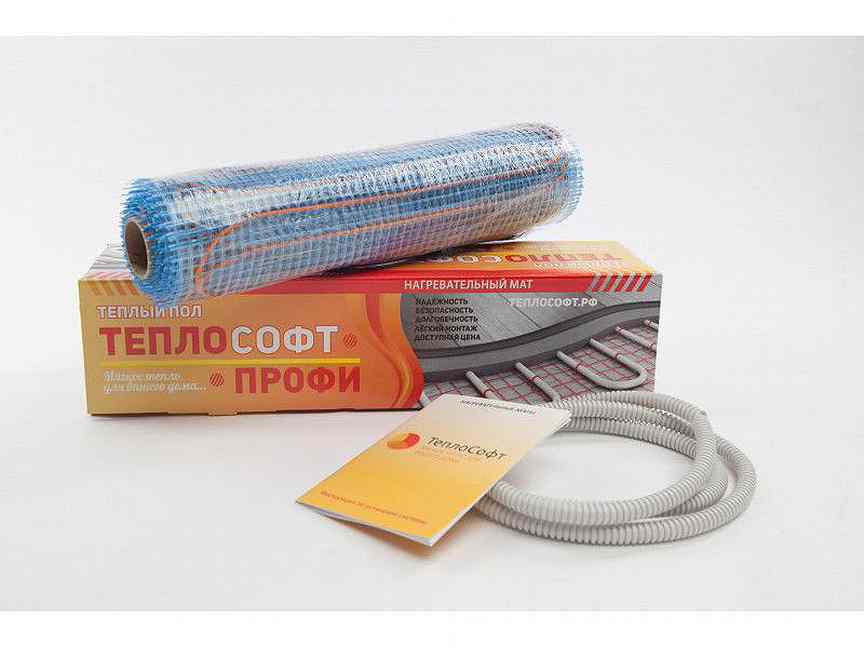

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.
  Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

• Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.
  Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.
  В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

• Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.
  К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Технология монтажа кабельного теплого пола своими руками

Смонтировать электрический тёплый пол проще, чем водяной, но и здесь есть свои нюансы. Рассмотрим пошаговую инструкцию по монтажу кабельного пола.

Схема укладки

Перед тем, как устанавливать тёплый электрический пол, нужно прочитать инструкцию по укладке и начертить схему на бумаге. Следует помнить, что под мебелью и техникой он не стелится. Помимо того, что это не рационально, ещё может привести к перегреву системы и выходу её из строя.

Есть два основных способа укладки провода пола — «улитка» и «змейка». Отступ от стен при правильном монтаже нагревательного элемента должен быть не менее 10 см.

Расчёт материалов

На следующем этапе необходимо рассчитать количество материала, которое понадобится для обустройства тёплого электрического пола в помещении. Для этого, лучше применять готовые таблицы, которые разработаны производителями систем или специальные калькуляторы.

Основная задача — правильно рассчитать потери тепла. После этого определяется оптимальный укладочный шаг и высчитывается требуемая длина кабеля. Рассчитывая длину надо не забыть про участок, который проходит по стене к терморегулятору.

Длина провода рассчитывается по формуле

h=S x100/L, где:

• h — длина кабеля;
• S — площадь;
• L — общая длина провода.

Кроме этого, потребуются крепления, медный заземляющий кабель, соединительные провода, защитная система УЗО, регулятор и датчик.

Расчет мощности и шага укладки

На требуемую мощность устройства влияют климатические условия и материал, из которого изготовлен дом. Для разных регионов она своя, для средних полосы России, это:

1. В кухне, зале, прихожей — 150 Вт на м2;
2. В спальне и детской — 120 — 150 Вт;
3. В лоджии застеклённой — 200;
4. В ванной комнате — 180 Вт на м2.

Кроме того, выбор мощности зависит от предназначения системы:

• основной обогрев — 140 — 180 Вт на м2, при этом, покрывается не менее 70 % площади;
• дополнительный — достаточно 140 Вт.

Вычисляется расход энергии на комнату, с удалением зон, где будет размещаться мебель. То есть, в расчёт берётся только обогреваемая площадь, а не та, которая указана в документах БТИ.

Мощность вычисляется по формуле: P1= P2*S*1.3

• P1 — мощность;
• P2- мощность обогрева м2;
• 1,3 — коэффициент.

Укладочный шаг считается исходя из таких показателей, как:

1. Количество погонных метров нагревательного элемента;
2. Площадь обогреваемой поверхности;
3. Коэффициент для данной комнаты — Вт на м2.

Рассмотрим пример расчёта на комнате 25 м2 — зал. Мебелью заставлено 5 м2, под обогрев остаётся 20 м2. Показатель мощности для таких комнат 150 Вт. В итоге требуется нагревательный элемент мощностью 3 кВт.

Регламентируются кабели по погонной мощности, диапазон колеблется от 12 — 24 Вт на погонный метр. Отсюда следует, что можно купить 125 или 250 м. Это зависит от укладочного шага — расстояния между петлями. Считается, чем шаг меньше, тем обогрев равномерней. Но при этом, чем ветки расположены чаще, тем сложней и продолжительней монтаж. Средний стандартный укладочный шаг 7 см.

Блок управления

Для контроля и управления температурным уровнем требуется терморегулятор. Он отвечает за включение и отключение пола, а также, за режим его работы.

Термостаты бывают электронные и механические.
По рекомендации профессионалов, устанавливать регулятор надо на стене, на расстоянии одного метра от пола, лучше ближе к электропроводке. Для его размещения требуется продолбить в стене углубление, от которого проделать к полу штробы для проводки.

Подготовка основания

Укладка любого электрического тёплого пола, в том числе и кабельного, возможно на ровное, чистое покрытие.

Если имеется старый отделочный материал, то он демонтируется. Пол очищается от грязи веником или строительным пылесосом. Затем, основание следует осмотреть на наличие неровностей и трещин.

При незначительных неровностях, их можно просто затереть. Если перепады в основании большие, то потребуется залить тонкий слой выравнивающей стяжки, 3 — 7 см. Перед заливкой самовыравнивающегося состава, поверхность грунтуется. Только после высыхания раствора, можно переходить к сооружению следующего слоя.

Возможна установка тёплого электрического пола прямо на плиты перекрытия, их также требуется очистить от мусора.

Теплоизоляция

На черновой пол укладывается гидро и тепло материал, они необходимы для эффективной работы системы.

Сначала укладывается полиэтиленовая плёнка — она будет служить гидроизоляцией. На неё стелится утеплитель — это может быть пенофор с фольгированным слоем. Плиты кладутся в стык, с заходом на стены, швы соединяются скотчем. В качестве теплоизоляции подойдёт так же пенополистирол или пенопропилен.

После этого, периметр всего помещения проклеивается демпферной лентой, это компенсирует расширение стяжки при нагревании.

Для упрощения фиксации нагревательного элемента, рекомендовано поверх теплоизоляции укладывать арматурную сетку. Она сделает конструкцию прочнее, и к ней будет крепиться кабель.

Укладка и крепление кабеля

Укладку провода нужно производить согласно подготовленной схеме, с запланированным шагом. Начинать от места, где кабель будет подключаться к терморегулятору. Если используется одножильный провод, то он должен так же вернуться к термостату, при использовании двужильного — это не требуется.

При наличии арматуры, нагревательный элемент будет крепиться к ней пластиковыми хомутами. При её отсутствии, на теплоизоляцию монтируется стальная монтажная лента, к которой будет фиксироваться провод дюбелями или на саморезы. Возможно, крепление монтажным скотчем прямо к плитам утеплителя.

Установка датчика температуры

Датчик температуры укладывается на пол, расстояние от него до стены с регулятором 1,5 метра. Для этого, в теплоизоляции для него и проводки идущей к прибору, проделываются углубления.

Это необходимо, чтобы датчик не возвышался над поверхностью. Он кладётся в данную выемку помещённый в гофротрубу, которая имеет заглушку с одного конца, и плотно фиксируется.

Подключение — схемы

Эта самый ответственный этап, от которого зависит работа пола. Последовательность действий такова:

• Проверка проводки — ведь установка электрического пола существенно увеличивает нагрузка на электропроводку всего дома. С помощью мультиметра определяется сечение кабеля в сети, затем анализируется — соответствует ли провод тёплого электрического пола ему. При несоответствии диаметра жил, необходимо поменять проводку. Под новую нагрузку подбирается УЗО с автоматическим выключателем.

• Подключение устройства — заключается в подсоединении греющего кабеля и провода от температурного датчика к термостату. После чего, терморегулятор подключается к питанию.

• Дополнительное заземление кабеля и питающего шнура.

До заливки стяжки устройство включается на несколько минут, для проверки работоспособности.

Монтаж стяжечного слоя

Проверив систему, можно монтировать следующий слой конструкции. Есть несколько вариантов:

• Заливка мокрой стяжки. Для этого подойдут как готовые смеси, так и возможно изготовление раствора самостоятельно. Смесь делается из песка, цемента, воды, с обязательным добавлением пластификаторов.
  Толщина слоя 3 — 5 см. Наносится раствор от центрального угла комнаты по направлению к двери. Поверхность выравнивается правилом, и оставляется на 28 дней до полного высыхания.

• Заливка плиточного клея. Кабель покрывается им слоем 5 — 8 см, и оставляется на время для подсыхания.

• Укладка сухой стяжки. Для этого используется мелкий кварцевый песок или шлак. Метод проще и быстрей, чем с бетонным раствором. Смесь распределяется по поверхности пола, она должна закрыть конструкцию полностью. Уже после 12 часов можно приступать к дальнейшим работам.

Обустройство финишного покрытия

Только после затвердевания раствора, по инструкции можно переходить к укладке выбранного финишного покрытия. Это может быть ламинат, линолеум, плитка, главное, чтобы разрешалось соседство изделия с нагревательными системами.

Монтаж греющего кабеля в штробы

Греющий кабель можно монтировать в штробы, но это сложный процесс. Он рекомендован только при наличии чистовой цементно-песчаной стяжки, и когда нет возможности ещё поднять уровень пола.

После выдалбливания штроб в бетоне под провода, углубления заливаются плиточным клеем. Затем кабель вдавливается в состав, так, чтоб не было воздушных пустот.

Для равномерности прогрева, при канавках размером 1 см используется провод 10 — 12 Вт/м, при 2 см — 20 Вт/м.

Монтаж кабеля на старое основание

При установке греющего кабеля на старое бетонное основание или плитку, потери тепла составляют 30%.

Предварительно, на пол стелится утеплитель, затем размещается монтажная лента, к которой будет крепиться нагревательный элемент. Только потом, провод ровным слоем покрывается плиточным клеем.

Монтаж термомат

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

• Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.

• Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
• Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.

• Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.

• Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.

• Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.

• Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.

•  Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

•  Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Включать электрическую систему только после полного высыхания клея.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Монтаж плёночного пола

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.
Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

1. На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
2. Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами. Важно не повредить плёнку.
   Плитка монтируется на клей для тёплых полов.

Монтировать плёночные электрические полы можно на старое покрытие.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Монтаж стержневого пола

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

• Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

• Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

• Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.
  Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

• Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

• Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Распространенные ошибки

Как установить правильно своими руками электрические полы — этот вопрос часто встаёт перед новичками, которые хотят сделать данный обогрев дома.

Главная ошибка — монтаж полов под крупногабаритной мебелью. Под ней, поверхность не охлаждается, что приводит к перегреву, а затем выходу системы из строя.

Нельзя так же сгибать кабель, это нарушит функционирование устройства. При укладке кабельных мат, резать провод недопустимо, поэтому следует правильно рассчитать размер обогреваемой площади.

Распространённая ошибка, при сооружении электрополов — несоответствующий контроль за сопротивлением изоляции при монтаже. Показатель не должен превышать указанный производителем, более чем на 10%.

При использовании плёночного тёплого пола, он может перестать греть, при повреждении плёнки. Токоведущие его части должны быть качественно изолированы, иначе произойдёт утечка электрического тока, в итоге система отключится.

Если говорить о датчике температуры, то не стоит заливать его в стяжку. В случаи поломки, замена будет сложной. Он размещается в гофро трубе.

Требования безопасности к эксплуатации

Прежде чем эксплуатировать электрические полы, ознакомьтесь с инструкцией производителя находящейся в комплекте.

 Основные требования безопасности, которые распространяются на все виды электрополов:

1. Нельзя укорачивать нагревательный элемент;
2. Необходимо брать только предназначенный для тёплых поло раствор для стяжки или плиточный клей;
3. Вскрытие термоусадочных муфт на участках стыковки греющей и установочной части пола запрещено;
4. Не стоит стелить на нагревательные секции ковролин и размещать мебель без ножек.

Какой пол выбрать и почему?

При выборе модели электрического тёплого пола учитывается специфика помещения, материал чернового покрытия, а также прочность перекрытий — если хотите производить монтаж конструкции в стяжку. Так же, важный момент — нужна вам система обогрева основная или дополнительная?

Кабельный пол подходит для монтажа в частных домах в качестве основного отопления. Но он более затратный, кроме того, по технологии монтажа требуется заливка стяжки, поэтому перекрытия должны быть прочными. Рекомендован для укладки в кухне или ванной — отлично контактирует с плиткой.

Термоматы лучше укладывать в квартире, так как они чаще монтируются в плиточный клей.

Плёночная система — это вариант дополнительного обогрева, он прост в укладке. Имеет малый вес и толщину, поэтому подходит для любых помещений, сочетается с любыми покрытиями.

Монтаж электрического тёплого пола своими руками под силу произвести каждому. Как сделать его правильно — главное строго следовать инструкции производителя и придерживаться технологии монтажа конкретного вида, тогда система обогрева оправдает ваши ожидания.

Обновлено: 06.09.2023

Подключение тёплого пола: варианты подключений, а также схема подключения тепловых полов к отоплению

Современные технологии установки систем подогрева полов сегодня активно применяются в жилищной и социально-бытовой сфере. Благодаря им можно добиться максимально комфортного микроклимата в помещении, не затрачивая при этом излишних средств на отопление. В качестве теплоносителя в них может использоваться электричество или жидкость, а устройство контуров можно не только проектировать в процессе постройки, но и сделать более тёплым и уютным старый дом.

Подключение тёплого пола

Подключение тёплого пола является темой нашей сегодняшней публикации. Мы расскажем о двух наиболее популярных способах их обустройства: водяном, функционирующем от газового котла – это вариант для частных домов, и электрическом кабельном, который годится и для квартиры.

Схемы обустройства водяного пола

Полы, теплоносителем в которых является вода (антифриз), могут подключаться по самым разным схемам. Откуда берётся такое разнообразие?

Есть разные способы подключения водяного теплого пола

Всё дело в том, что:

• пол может подключаться к котлу напрямую, а может и через существующую систему отопления;
• котёл может работать только на контур пола, а может ещё одновременно обеспечивать дом горячей водой и подавать теплоноситель на радиаторы основного отопления;

Принцип действия водяного теплого пола

• имеет значение разновидность и мощность котла, в котором может быть встроен циркуляционный насос. Обычно это настенные водонагреватели – в напольных котлах насоса нет, и его приходится монтировать отдельно;
• в комбинированных системах, имеющих несколько контуров, температура теплоносителя должна быть разной. В батареях она может составлять 70-80 градусов, для раздачи на краны достаточно +45. А вот для тёплого пола оптимально 35 градусов (максимум 55), так как эта отопительная система является низкотемпературной.

Принцип укладки водяного пола

Так что обобщать технологии подключения напольного контура к котлу было бы в корне неправильно. Поэтому наиболее часто применяемые схемы мы рассмотрим каждую по отдельности, а вам уже решать, какая из них применима в конкретной ситуации.

Калькулятор длины контура труб теплого пола

Вариант 1. Прямое подключение к котлу

Эта схема самая простая, так как в ней котёл работает только на тёплый пол. Чаще всего такой вариант применяют в банях, когда постоянного отопления там не требуется, а вода для помывки нагревается каменкой. Либо когда подогреваемый пол является единственным источником тепла в доме, например, дачном.

Прямое подключение к котлу

При этом котёл настраивается на температуру пола, а нагретая вода поступает от котла сразу в коллектор пола, проходит по его контуру и, медленно остывая, возвращается снова в нагреватель. При этом котёл (если он газовый) лучше выбрать конденсационного типа, так как он максимально адаптирован к низкотемпературному режиму работы.

Схема обычного и конденсационного котлов

В твердотопливных нагревателях невозможно регулировать температуру, как в газовых котлах, поэтому для этой цели в систему придётся включить расширительный бак.

Примечание! Очень эффективно такая система будет работать при подключении через тепловой насос. Благодаря особому устройству теплообменника он может не только подогревать пол, но и снабжать вас горячей водой. Однако этот вариант не для всех климатических условий, поэтому говорить о нём, как о распространённом, мы не будем.

Принцип работы теплового насоса

При подключении контура пола напрямую к котлу основным узлом является распределительный коллектор. Информацию о том, как он монтируется, вы можете найти на нашем сайте.

Расчет мощности теплого водяного пола

Вариант 2. Подключение через трёхходовой клапан

Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.

Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.

Подключение через трёхходовой клапан

Клапан смесительный трехходовой

На заметку! Если площадь отапливаемого пола небольшая, можно внедрить в систему не трёх-, а двухходовой клапан. Он имеет меньшую пропускную способность, а принцип смешивания теплоносителя в нём несколько отличается. Но в целом вариант вполне надёжный и отлично подойдёт для маленького контура.

Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.

Вариант 3. Подсоединение пола через смесительный узел

Это ещё один способ подключения тёплого пола к системе, имеющей контуры с разными температурами теплоносителя. Его очень удобно использовать при устройстве большого количества контуров, в помещениях, располагающихся на разных этажах.

Подсоединение пола через смесительный узел

В такой системе остывший теплоноситель с обратной трубы подмешивается к горячему. Кроме смесительного клапана, о котором говорилось выше, узел для смешивания горячей и остывшей жидкости содержит два коллектора, циркуляционный насос, клапаны, препятствующие обратному оттоку теплоносителя.

Смесительно-насосный узел для теплого пола

Примечание! Смесительно-насосный узел можно купить от производителя в максимальной заводской готовности, а можно собрать и самостоятельно из купленных по-отдельности деталей. Как это делается, вы узнаете из пошаговой инструкции, которая имеется на нашем сайте.

Структура смесительного узла будет зависеть от того, сколько именно и каких контуров она обслуживает, и какой вид смесительного клапана в неё внедряется. Если трёхходовой – то выглядеть узел в сборе будет так, как показано на фото.

Как выглядит собранный смесительный узел

Вариант 4. Подсоединение контура через отопление с использованием термомонтажного модуля

Данная схема применяется, когда дом уже эксплуатируется и хозяин не хочет принципиально менять систему отопления, переделывая её полностью, а тёплый пол нужно сделать только в одном небольшом помещении: кухне, санузле, в тамбуре на входе в дом.

При использовании такой схемы теплоноситель поступает в контур пола не от котла, а из радиатора. Его температуру в данном случае снизить невозможно, поэтому придётся довольствоваться той, что есть в существующем отоплении, если оно центральное (правда, делать это в квартирах многоэтажных домов не разрешается), или настраивать работу котла так, чтобы избежать перегрева пола.

Подключение теплых полов к центральному отоплению напрямую

Автономный модуль для регулирования температуры пола

Если сравнивать надёжность и эффективность всех представленных схем, на первое место можно поставить вариант номер три с подключением через насосно-смесительный узел.

Особенности устройства и подключения кабельного пола

Виды электрического теплого пола

Электрические полы могут монтироваться из инфракрасной плёнки или стержневых матов, но мы уделим внимание кабельному варианту, который монтируется под стяжку. Это современное и очень надёжное решение, позволяющее организовать полы с подогревом не только в частном доме, но и в квартире, а также отапливать помещения, в которых нет воды, но есть электричество.

Монтировать кабельный пол проще, чем водяной

Кабельный теплый пол

Вторым по значимости элементом, с помощью которого, собственно, и управляется вся система, является терморегулирующее устройство. Его стоимость составляет львиную долю цены пола, но без него никуда. Сэкономить можно разве что, приобретая модель с минимальным набором опций. А вариантов существует множество, есть и беспроводные, и сенсорные, и кнопочные.

Терморегулятор для теплого пола

Подбирать термостат вам всё равно придётся самостоятельно, так как в комплект пола он не входит.

Монтаж кабеля

Работы по монтажу кабеля достаточно просты. Для наглядности представим инструкцию в виде таблицы с картинками и комментариями.

Кабельный теплый пол Electrolux Twin Cable

Таблица. Пошаговая инструкция по монтажу.

Шаг 1. Расчёт площади подогреваемого пола

Шаг 2. Подготовительные работы, связанные с установкой термостата

Шаг 3. Сверление выемки под коробку регулятора

Шаг 4. Нарезка штрабы под провод

Шаг 5. Уборка в помещении

Шаг 6. Грунтование чернового пола

Шаг 7. Укладка теплоизолятора

Шаг 8. Фиксация полотен скотчем

Шаг 9. Нарезка монтажной ленты

Шаг 10. Монтаж ленты

Шаг 11. Укладка кабеля

Шаг 12. Расчёт шага укладки кабеля

Шаг 13. Крепление кабеля в монтажной ленте

Шаг 14. Раскладка кабеля змейкой

Шаг 15. Протяжка конца кабеля с датчиком в гофру

Шаг 16. Укладка гофры в штрабу

Шаг 17. Укладка гофры с датчиком пола

Шаг 18. Фиксация датчика в трубке

Шаг 19. Вывод конца кабеля к терморегулятору

Шаг 20. Подключение кабеля к термостату

Шаг 21. Подготовка концов провода к соединению

Шаг 22. Зарисовка контура пола

Пример вырезанного технологического окошка

Если ваш тёплый пол будет закрываться монолитной стяжкой, то перед тем, как приступить к её выполнению, в теплоизоляторе, на расстоянии 30-40 см друг от друга, нужно вырезать вот такие, как на фото, технологические окошки. При замоноличивании они заполняются раствором и намертво фиксируют подложку с кабелем в стяжке.

Цены на теплые полы Caleo

теплые полы Caleo

Подключение электрического теплого пола своими руками

Проводя работы по установке электрического теплого пола, могут возникнуть определенные сложности во время подключения его к питанию. Выполнить монтажные работы может любой человек, даже не имея должного опыта работы, но не стоит забывать, если в процессе подключения допущена ошибка, то система не сможет функционировать либо выйдет из строя.

Процесс подключения электрического теплого пола считается очень ответственной работой, выполняя ее, необходимо соблюдать меры безопасности и придерживаться определенных требований. Бывают случаи, когда система бьет током, чтобы этого избежать рекомендуется позаботиться о заземлении. Все эти нюансы, а также другие секреты правильного подключения будут раскрыты в данной статье. До того как купить теплый пол в Минске недорого, давайте для начала разберемся в устройстве данного оборудования.

Принципы работы и устройство

У всех разновидностей электрополов имеется структура, т.н. «пирог» из нескольких слоев. Сюда входит:

• термоизоляционный слой;
• бетонная основа;
• нагревательные элементы;
• слой стяжки или плиточного клея сверху;
• напольное покрытие.

Последовательность укладки слоев полностью зависит от места, где планируется устанавливать теплый пол.

Через нагревательные элементы, обладающие высоким уровнем резисторного сопротивления, проходит электрический ток. Материал высокого сопротивления задерживает его, в результате чего начинает выделяться тепло. При изготовлении нагревательных элементов могут использоваться:

; ; , на поверхности которой находится биметалл либо углерод. .

Выделяемое тепло можно регулировать, для этих целей используются терморегуляторы, управлять которыми можно самостоятельно либо автоматически. Если использовать программирование для работы пола, то можно выставлять временные рамки для включения и отключения системы, что позволяет значительно экономить электричество и создавать комфортные условия в помещении. Главным преимуществом является то, что имеется возможность установить систему своими руками, не привлекая монтажников и электриков.

Правильный подбор мощности

Основное внимание при расчете системы теплого пола стоит уделить правильному подбору его мощности. Данный показатель зависит от:

1. Общей и обогреваемой (чистой) площади жилища;
2. Предназначение: основное либо дополнительное средства обогрева помещения;
3. Особенности помещения, где будет находиться пол (ванная, кухня, подвал, балкон…);
4. Теплоемкость и теплоизоляция помещения.

При расчетах учитывается только полезная площадь. Заранее выбирается место, где будут монтироваться нагревательные кабели, так как после их перенести не получится. Если использовать пол как основной источник получения тепла, то площадь, на которой он будет смонтирован, должна составлять не меньше, чем 70%.

Обратите внимание! От выбранного уровня мощности зависит способ подключения сети электропитания.

Расчет удельной мощности

Теплый пол используют как основной либо дополнительный (комфортный) источник тепла. В первом случае потребуется около 160-200 Ватт на 1 квадратный метр, для второго – 120-150 Ватт на 1 квадратный метр.

Эти значения в первую очередь зависят от типа обогреваемого помещения и его назначения. Например, в тех комнатах, где человек находится чаще, температура пола должна быть выше, чем, например, в ванной или на кухне.

Важно! Во внимание нужно брать этажность. Например, если помещение располагается на первом этаже, то уровень мощности увеличивается на 15%.

Как правильно выбрать оборудование?

Изначально потребуется правильно выбрать оборудование для напольного отопления. Отдавая предпочтение определенной модели с нагревательными матами или нагревательными секциями в бухте, рекомендуется обращать внимание не только на цену теплого пола, но и на обогреваемую площадь. Для ее определения учитывается общая площадь комнаты, где будет устанавливаться пол, и функции, которые должны будут выполняться в процессе работы.

Если пол предназначен только для поддержания комфортной температуры для ног, то подойдут и самые дешевые модели, но если вы планируете обогревать помещение только этим средством, то следует более внимательно отнестись к конструкции и материалам, из которых изготовлен кабель или мат, их линейной мощности и температуре плавления. Именно от этих показателей зависит, какой теплый пол лучше выбрать.

Основные правила подключения

Изначально проверяется поверхность пола. Если имеются трещины либо неровности, то их потребуется устранить. После этого составляется план по подключению пола. На нем указывают обогреваемую площадь, чертят схему расположения кабеля или матов, отмечают место, где планируется установить терморегулятор и температурный датчик. Рекомендуется заранее решить, каким образом будет подключаться пол к электросети. Ориентируясь на мощность пола, подводится силовой кабель.

В процессе подключения по возможности нужно избегать повреждений нагревательного кабеля. Отличным решением будет укладка греющего кабеля или мата в обуви, имеющей мягкую подошву. Подключая пленочный теплый пол нужно следить, чтобы под нагревательный элемент не попал посторонний предмет либо грязь. Чтобы избежать повреждения нагревательных элементов, требуется проводить монтажные работы при температуре не ниже 10 градусов тепла.

Монтажные работы осуществляются по следующему алгоритму:

1. Составляется план проводимых работ;
2. Устанавливают распределительную коробку и трубки, предназначенные для температурного датчика;
3. Подготавливается поверхность пола – убирается грязь, посторонние предметы, заделываются трещины;
4. Проверяется сопротивление у каждого нагревательного элемента;
5. На поверхность пола расстилают теплоизоляцию;
6. Укладываем кабель с использованием монтажной ленты, с помощью которой он фиксируется на определенном расстоянии;
7. Схема раскладки кабеля фиксируется в паспорте-инструкции на специально предназначенной странице;
8. Укладываем датчик температуры в гофротрубку и размещаем ее между витками греющего кабеля;
9. Монтируется финишное покрытие;
10. Подключается термостат;
11. Подключают систему обогрева к электросети;
12. После полного высыхания плиточного клея проверяется работоспособность электрической системы.

Меры предосторожности:

В процессе монтажных работ запрещено:

• Обрезать нагревательные элементы;
• Нарушать соединения в муфте;
• Изменять конструкция терморегулятора;
• Проводить работы под напряжением.

Важно! Если данные требования не будут соблюдены, то производитель снимает гарантию на оборудование.

Схема подключения нагреваемой электрической системы через терморегулятор

Процесс подключения должен осуществляться через терморегулятор. Благодаря использованию данного оборудования можно значительно сэкономить электрическую энергию.

Сама схема подключения изображается на корпусе терморегулятора либо в его паспорте, который выдается при покупке оборудования. Произвести монтажные работы можно самостоятельно, обращаться за помощью к специалисту нет необходимости.

Провести электрический кабель к термостату можно через проводку. Стоит учитывать, что все нагревательные элементы, а также сам терморегулятор, могут подключаться через розетку.

Важно! Рекомендуется подключать терморегулятор через отдельный выключатель (автомат).

Подключение электрического теплого пола к терморегулятору

Для управления мощностью нагрева к теплом полу должен подсоединяться терморегулятор. С помощью данного прибора можно поддерживать определенный температурный уровень в комнате, а также осуществлять отключение и включение системы, согласно показаниям термодатчика.

Перед тем, как подключить электрический обогрев пола, стоит позаботиться о месте, где планируется устанавливать терморегулятор. Данное устройство считается мозгом системы, что обусловлено, что с его помощью осуществляется включение обогревателя, регулирование температуры. Оно получает имеющиеся показания с термодатчика, при достижении требуемой температуры происходит отключение всей системы. После падения температуры осуществляется подача электрического питания в обогревательную систему, и она начинает функционировать.

Терморегулятор выбирается индивидуально, с учетом всех требований и пожеланий к дизайну и функционалу.

Как произвести расчет количества терморегуляторов?

Зачастую теплый пол устанавливается сразу в нескольких комнатах. В данной ситуации для каждого отдельного помещения должен предусматриваться собственный терморегулятор и отдельный термодатчик. Благодаря этому можно избежать большой нагрузки на сеть. Данное требование должно обязательно выполняться, если для каждого помещения предусмотрен различный эксплуатационный режим. Например, для ванной комнаты пол можно включать во время использования, для спальни – во время сна. Если осуществляются раздельные монтажные работы по установке терморегуляторов, то для каждого помещения должен быть предусмотрен отдельный температурный датчик.

Стандартные приборы выдерживают мощность теплого пола, равную 3,5 кВт. Если мощность системы будет выше, то нужно разбить помещение на несколько отдельных участков и подсоединить каждый к отдельному термостату. Также можно купить регулятор температуры повышенной мощности, чтобы управлять всем оборудованием с одного устройства.

Требования к монтажу термостата

Термостат рекомендуется использовать всегда для систем теплых полов. Проводя монтажные работы, стоит учитывать, что оборудование не должно коммутировать напрямую. Перед подключением термостата, необходимо заранее определить место, где он будет находиться. В процессе работы обязательно выполняются следующие требования:

• Максимальная высота установки термостата от пола составляет 150 сантиметров;
• Если в помещении имеется батарея, то оборудование размещается на противоположной стене. Это позволит избежать перегрева термостата;
• Вся система подключается согласно схеме. Регулятор должен находиться около розетки либо кабель тянется до распределительного щитка;
• Весь процесс подключения осуществляется согласно имеющейся схеме, идущей в комплекте с устройством.

Чтобы предотвратить возгорание, рекомендуется нагревательные кабеля прятать в стене, предварительно поместив каждый провод в трубу из пластика.

Подключение системы без терморегулятора

Имеется несколько способов, как правильно подключить теплый пол, сюда относятся и работы по установке без использования терморегулятора. Данный вариант предполагает, что нагревательный провод подсоединяется к линии, которая выделяется для этих целей. Включение и отключение осуществляется за счет УЗО. Контролировать работу придется вручную, в результате чего расход электрической энергии существенно увеличится.

Процесс подключения через розетку.

Все работы выполняются по следующему алгоритму:

1. Установить терморегулятор. Для этого используется несколько способов монтажа: скрытый либо накладной;
2. Провод, предназначающийся для заземления, подводят к распределительному щитку;
3. Нагревательный кабель и провод от термодатчика помещают в штробу;
4. Все провода подсоединяются согласно схеме, которая идет в комплекте с термостатом;
5. Подключают пол.

Важно! Перед проведением монтажных работ рекомендуется учесть особенности подключения.

Процесс подключения через щиток

Если термостат приобретается для помещения, площадь которого больше 20 квадратных метров, то специалисты рекомендуют использовать отдельную электрическую линию. Алгоритм работы по подключению через щиток полностью соответствует предыдущему способу. Единственное отличие – в щиток подключают УЗО. Подключение теплого пола производят после установки и фиксации термостата.

Заключение

Все монтажные работы по подключению теплого пола сводится к тому, чтобы подсоединить ее к терморегулятору и электросети. Монтажные работы проводятся просто, в результате чего они могут быть выполнены самостоятельно, без привлечения специалистов. Для нормального функционирования пола нужно не только правильно его подключить, но и предварительно смонтировать.

Как сделать подключение теплого пола к терморегулятору – регулировка электрического подогрева пола

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

• Одножильный или двухжильный резистивный кабель.
• Кабель с функцией саморегулирования.
• Тепловые маты.
• Углеродная или биметаллическая пленка.
• Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.

Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.

Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.

После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой — провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

• Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
• Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
• На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
• Далее берут датчик и помещают его в пластиковую трубу.
• Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
• Заливается бетонная стяжка.

Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.

Укладка теплого пола из нагревательных матов выполняется следующим образом:

• Пленку с кабелем распределяют на черновом бетонном полу.
• Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
• Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.

После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Монтаж пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.

Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.

Схема подключения теплого пола: основные правила

Напольное покрытие с обогревом, которое в последнее время стало так популярно в частном домостроении, бывает водяным или электрическим в зависимости от вида нагревательных элементов. Монтаж и подключение теплого пола к управляющей системе желательно доверить профессионалам, поскольку его обустройство требует наличия опыта проведения подобных работ. Чтобы грамотно их выполнить, необходимо иметь знания об основах гидродинамики или о правилах монтажа электроприборов.

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

• механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
• электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

• нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
• теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
• специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Подключение электрического пола через терморегулятор

Чтобы обеспечить экономное расходование электроэнергии при обустройстве электрического пола для обогрева домовладения, его необходимо подключать к кабелю питания непосредственно через терморегулятор (как он выглядит видно на фото). Прочитайте также: «Схема подключения электрического теплого пола — варианты».

Обычно схема подключения теплого пола изображается производителем на корпусе данного терморегулирующего прибора или в паспорте на него. При наличии практических навыков и соответствующих знаний подключение терморегулятора к теплому полу вполне можно выполнить самостоятельно. Кабель электропитания к устройству подводят либо через проводку, либо непосредственно к розетке, соблюдая схему отопления с теплыми полами. При подключении терморегулятора к сети задействуют автоматический выключатель, специально для этого предназначенный.

Расчет необходимого количества терморегуляторов

Обычно в частном доме полы с электрическим обогревом обустраивают в нескольких комнатах и помещениях, поэтому монтировать терморегуляторы и датчики температуры нужно отдельно к каждому из отопительных контуров. Благодаря этому в процессе функционирования системы отопления удается не допускать излишних нагрузок на электрические сети. Поскольку обогреваемые помещения не всегда эксплуатируются в одном режиме, наличие отдельных терморегуляторов – разумное решение. Например, спальню можно прогревать непосредственно перед отдыхом и во время сна.

Особенности подключения водяного обогрева

Способы подключения водяного пола для обогрева отличаются от обустройства электрической системы.

Подачу жидкого теплоносителя можно обеспечить при помощи подключения конструкции к магистральному отоплению. Но подобный вариант не всегда приемлем, поскольку это, скорее всего, приведет к большим потерям тепла у соседей, если квартира расположена в многоквартирном доме. Без ущерба подобное устройство обогрева пола допустимо только для помещений, в которых стационарная система предусматривает обратное течение. Кроме этого, температура теплоносителя будет недостаточной для обеспечения комфортного пребывания в комнате.

Еще такая схема подключения теплого пола не позволяет осуществлять в полной мере регулировку температурного режима жидкого теплоносителя. Даже при условии установки задвижек на входе и выходе нагревательного контура температура воды зависит от степени нагрева ее в магистральной системе, но регулировка водяного теплого пола всё же необходима.

Что касается схем подключения водяного теплого пола к индивидуальным отопительным системам, то они практически не имеют недостатков при условии использования их в частных домовладениях.

Вариант первый.

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:

• управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
• балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
• циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
• предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
• коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
• электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
• байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
• несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.

Вариант второй.

Существует схема подключения теплого пола водяного своими руками с использованием гидравлического разделителя, который представляет собой накопительную емкость, предназначенную для накопления теплоносителя. Его обустраивают в специальном коллекторном ящике в оборудованной для этого нише в стене.

Вне зависимости от того, какой выбран вариант подключения обогреваемого пола с использованием жидкого теплоносителя, важным этапом проведения монтажных работ является установка коллектора. К этому устройству подводят все контуры водяной отопительной системы. Коллектор позволяет выполнять регулировку рабочего давления и температуры теплоносителя для каждого контура индивидуально.

Схема контуров с жидким теплоносителем

Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров (детальнее: «Длина контура водяного теплого пола: правила расчета»). Они не должны располагаться в помещении там, где планируется установка стационарной техники.

Двумя основными схемами подключения контуров, обеспечивающих функционирование водяного обогреваемого пола, считаются «змейка» и «улитка» (ее еще называют «спиралью»). Специалисты рекомендуют использовать второй способ в регионах с холодным климатом, поскольку тогда напольное покрытие прогревается более равномерно и не подвергается деформации по причине значительных температурных колебаний.

Особенности подключения комбинированной системы отопления, подробное видео:

Комбинированная схема подключения пола с обогревом

Водяные полы с обогревом могут функционировать:

• в качестве самостоятельной системы отопления помещения;
• в совокупности с традиционно используемыми радиаторами.

Основными элементами комбинированной схемы подключения пола с обогревом являются:

Теплый пол нагревательный мат Теплософт ПРОФИ LTL-С 6,0

Теплый пол нагревательный мат Теплософт ПРОФИ LTL-С 6,0

Нагревательный мат Теплософт ПРОФИ LTL теплый пол.

Нагревательный мат на основе кабеля на сетке с двужильным экранированным кабелем, закреплённым на стеклосетке с помощью нити, что даёт равномерный шаг укладки. Монтируется в нагревательный мат под плитку или в стяжку, керамогранита 5-10мм. Предназначен для комфортного обогрева.

Экранирование из 8 скрученных медных жил сечением 0,2 кв.мм- обеспечивают полную механическую и электробезопасность, совершенную защиту от электромагнитных полей.

Оболочка кабеля «нагревательные маты для пола» изготовлена из теплостойкого полимерного материала «эластопласт» произведенного во Франции, что значительно увеличивает срок службы теплого пола.

Состав комплекта:

• Одножильный нагревательный мат под плитку
• Инструкция по установке и эксплуатации
• Паспорт
• Трубка гофрированная

Гарантия 16 лет!

Приемущества Нагревательных матов Теплософт:

• Пришивной способ крепления к сетке
• Высокое качество по доступной цене(завод-производитель имеет 25 летнюю историю)
• Оптимальная мощность 150Вт/м.кв.(быстрый и равномерный прогрев пола)
• Укладка в минимальный слой плиточного клея(6мм)
• Используются литые заводские муфты, обеспечивающие надёжное и долговечное соединение силового и греющего кабеля.

Купить нагревательный мат, вы сможете на сайте либо в торговой точки, оплатить товар возможно любым для вас способом!

Теплый пол нагревательный мат Теплософт ПРОФИ LTL-С 6,0 Нагревательный мат Теплософт ПРОФИ LTL теплый пол. Нагревательный мат на основе кабеля на сетке с двужильным экранированным кабелем, закреплённым на стеклосетке с помощью нити, что даёт равномерный шаг укладки. Монтируется в нагревательный мат под плитку или в стяжку, керамогранита 5-10мм. Предназначен для комфортного обогрева. Экранирование из 8 скрученных медных жил сечением 0,2 кв.мм- обеспечивают полную механическую и электробезопасность, совершенную защиту от электромагнитных полей. Оболочка кабеля «нагревательные маты для пола» изготовлена из теплостойкого полимерного материала «эластопласт» произведенного во Франции, что значительно увеличивает срок службы теплого пола. Состав комплекта: Одножильный нагревательный мат под плитку Инструкция по установке и эксплуатации Паспорт Трубка гофрированная Гарантия 16 лет! Приемущества.

Теплый пол нагревательный мат Теплософт ПРОФИ LTL-С 0,5

Теплый пол нагревательный мат Теплософт ПРОФИ LTL-С 0,5

Нагревательный мат Теплософт ПРОФИ LTL теплый пол.

Нагревательный мат на основе кабеля на сетке с двужильным экранированным кабелем, закреплённым на стеклосетке с помощью нити, что даёт равномерный шаг укладки. Монтируется в нагревательный мат под плитку или в стяжку, керамогранита 5-10мм. Предназначен для комфортного обогрева.

Экранирование из 8 скрученных медных жил сечением 0,2 кв.мм- обеспечивают полную механическую и электробезопасность, совершенную защиту от электромагнитных полей.

Оболочка кабеля «нагревательные маты для пола» изготовлена из теплостойкого полимерного материала «эластопласт» произведенного во Франции, что значительно увеличивает срок службы теплого пола.

Состав комплекта:

• Одножильный нагревательный мат под плитку
• Инструкция по установке и эксплуатации
• Паспорт
• Трубка гофрированная

Гарантия 16 лет!

Приемущества Нагревательных матов Теплософт:

• Пришивной способ крепления к сетке
• Высокое качество по доступной цене(завод-производитель имеет 25 летнюю историю)
• Оптимальная мощность 150Вт/м.кв.(быстрый и равномерный прогрев пола)
• Укладка в минимальный слой плиточного клея(6мм)
• Используются литые заводские муфты, обеспечивающие надёжное и долговечное соединение силового и греющего кабеля.

Купить нагревательный мат, вы сможете на сайте либо в торговой точки, оплатить товар возможно любым для вас способом!

Теплый пол нагревательный мат Теплософт ПРОФИ LTL-С 0,5 Нагревательный мат Теплософт ПРОФИ LTL теплый пол. Нагревательный мат на основе кабеля на сетке с двужильным экранированным кабелем, закреплённым на стеклосетке с помощью нити, что даёт равномерный шаг укладки. Монтируется в нагревательный мат под плитку или в стяжку, керамогранита 5-10мм. Предназначен для комфортного обогрева. Экранирование из 8 скрученных медных жил сечением 0,2 кв.мм- обеспечивают полную механическую и электробезопасность, совершенную защиту от электромагнитных полей. Оболочка кабеля «нагревательные маты для пола» изготовлена из теплостойкого полимерного материала «эластопласт» произведенного во Франции, что значительно увеличивает срок службы теплого пола. Состав комплекта: Одножильный нагревательный мат под плитку Инструкция по установке и эксплуатации Паспорт Трубка гофрированная Гарантия 16 лет! Приемущества.

Читайте также:



• Паркетная доска vecchio parquet



• Перегиб трубы теплого пола



• Регулятор теплого пола valena бел legrand 770091



• Линолеум дуб тристан 32 класс



• Доска пола 22 мм сосна
