При установке системы электрических теплых полов необходимо одновременно монтировать и дополнительное оборудование в виде термостата/терморегулятора.
Оно позволяет контролировать температурный режим теплых полов, управляя нагревательными теплоэлементами, значительно снижает расход электроэнергии.
Данные устройства следует приобретать только у известных производителей, например, таких, как бренд Legrand. Рассмотрим далее в статье – что это за производитель регуляторов для пола, для каких видов полов он выпускает свою продукцию, особенности терморегуляторов Legrand, виды такого оборудования, и поэтапный монтаж его, а также возможные неполадки при установке, все плюсы/минусы оборудования и отзывы пользователей.
Содержание
- 1 Что это за производитель Legrand?
- 1.1 Для каких электрополов выпускаются?
- 2 Общие особенности
- 3 Описание видов регуляторов
- 3.1 Valena
- 3.2 Galea Life
- 3.3 Celiane
- 3.4 Etika
- 4 Особенности монтажа
- 5 Возможные неполадки
- 6 Плюсы и минусы
- 6.1 Отзывы пользователей
- 7 Заключение
Что это за производитель Legrand?
Компания Legrand (Легранд) является одним из крупных мировых производителей электроустановочных товаров. Производственные мощности позволяют самостоятельно разрабатывать передовые, оригинальные устройства для современных электрических систем любого типа. Марка выпускает:
десятки видов всевозможных вариантов розеток;- все современные варианты выключателей;
- электросистемы управления и распределения.
Фирменный каталог предлагает 7 оригинальных серий продукции, которая изготавливается из термостойкого инновационного пластика, металлов, искусственного камня, закаленного стекла.
Легранд имеет ежегодный торговый оборот более 4,5 млрд. евро и обеспечивает до 19-20% мирового рынка в сегменте электрооборудования.
Производство начинало свою деятельность с выпуска столового фарфора в далеком 1866 году. В 1904 году компанию выкупил Ф. Легранд, который и дал бренду свое имя. С 1949 года было принято решение полностью сконцентрироваться на производстве и выпуске электроустановочной продукции.
Уже в 1974 году бренд обрел популярность и вышел за пределы европейского рынка. В России товары марки Legrand появились только в 1980 году. Сейчас суперизвестный и популярный бренд Легранд продает свою востребованную продукцию более чем в 100 странах по всему миру.
Открытие в России производственных предприятий от Legrand значительно снижает стоимость продукции, при этом качество товара остается на высоком уровне.
Для каких электрополов выпускаются?
Бренд Легранд производит регуляторы для следующих систем:
- электрических теплых полов;
- водяных систем обогрева;
- газового отопления;
- мазутного отопления;
- кондиционеров.
Устройства могут быть механическими, электронными с программированием. Цифровые модели работают в автономном режиме до 100 часов. Они имеют два уровня регулировки t и обеспечены 4-я программами. Программируемые терморегуляторы позволяют установить режимы работы системы на день или неделю.
Терморегулятор – неотъемлемая часть (составляющая) системы теплых полов, которая напрямую взаимодействует с нагревательными элементами обогрева. Устройство приобретается дополнительно от комплекта системы электрических полов.
Данное оборудование выбирают, руководствуясь назначением, учитывая внешний вид модели и количество опций и совместимости с конкретной системой теплых полов.
Общие особенности
Термостаты Легранд во время работы теплых полов поддерживают, контролируют режим настроенной температуры нагрева в помещении. По мере определения датчиком необходимых показателей тепла, терморегулятор прекращает подачу электроэнергии из сети. Когда t понизится на 1–2 градуса, устройство возобновит подачу электричества. Микроклимат в помещении остается всегда комфортным, а расход энергии из сети сокращается на 1/3.
Компания Legrand предлагает потребителям несколько востребованных типов термостатов:
- Электронно-механические – простые в использовании с демократичной ценой. На рабочей панели, при помощи круглого колесика, выставляются необходимые показатели t, которые затем постоянно контролируются и поддерживаются.
- Электронные-цифровые – оборудование с аналогичным принципом работы, но отличается наличием кнопок управления и сенсеров.
- Программируемые – устройства широкого диапазона. Не только поддерживают заданную температуру обогрева пола, но и могут быть запрограммированы на различные опции – при отсутствии в доме хозяина, теплые полы отключаются или начинают прогреваться в определенное время (заданное в программе). Данное инновационное устройство часто применяют для системы УД (умный дом). У прибора широкий, максимальный функционал, но и высокая стоимость.
Терморегуляторы Легранд делятся еще и по конструкционным особенностям:
- Есть варианты накладные, у них короб с устройством фиксируют прямо на поверхность стены.
- Если модель встроенная, для ее крепежа потребуется проводить в стене и полу углубления при помощи дрели, куда все элементы оборудования и будут укладываться заподлицо.
Терморегуляторы могут иметь следующие дополнительные опции – двойное устройство с измерением t пола и воздуха, ИК-порт (для передачи необходимых данных) с контролем t, классический вариант с измерением t поверхности пола или выносной/встроенный датчик с фиксацией температуры воздуха.
Описание видов регуляторов
Бренд производит четыре основные серии терморегуляторов Легранд для теплых электрических полов. Из них можно рассмотреть подробно следующие модели.
Valena
Востребованная серия с оригинальным, простым дизайном и управлением. Выпускается большой ассортимент моделей механических и электронных. Рамки, корпус и детали из прочного пластика. Устройство устойчиво к УФ-лучам, влаге и механическим повреждениям. Например.

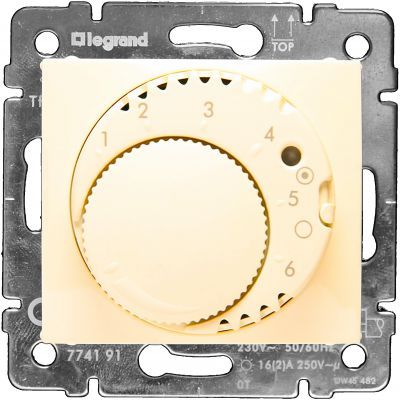

Валена белый 770091
Механическая модель. Можно за секунды изменить положение рамки путем переставления декоративных вставок. Тип – регулятор температуры воздуха в помещениях с обогревом пола (для нагревательных матов и других систем теплых полов). Установка – встроенный монтаж в стену.
Плюсы:
- классические рамки;
- компактные размеры 7,1х7,1х4,7 см;
- монтаж и подключение с количеством постов 1–5 шт.;
- подключение на винтовой зажим;
- температурный режим +0+40 Со;
- влагозащита IP 30;
- регулировка – при помощи колесика на корпусе;
- можно выбирать тип управления.
Светодиоды информируют о режиме работы устройства. Продолжительный срок эксплуатации.
Минусы – стоимость от 10 000 руб.
Galea Life
Модели механические/электронные с простой конструкцией и понятным управлением. Оригинальный фирменный корпус, надежная, качественная сборка.
Дизайн моделей в пяти оттенках. Механический, надежный блок управления, светодиоды оповещают о работе устройства в томное время суток, можно регулировать уровень нагрева. Регулятор отключается после достижении нагрева требуемой t.
C реверсивным контактом 220В
Лицевая панель белый Legrand. Модель с реверсным контактом предназначена для установки с теплыми электрическими полами любого типа. Дизайн цвета в ассортименте. Прочная конструкция, длительный срок гарантии. Механизм устройства с накладкой для скрытого монтажа.
Плюсы:
- компактные размеры;
- небольшой вес 100 гр.;
- температурный режим +5+30 Со;
- влагозащита IP 20;
- регулирование при помощи круглого колесика.
Простое управление.
Минус – стоимость от 23 000 руб.
Celiane
Серия Celiane это программируемые устройства, предназначенные для подключения к системам:
- прямого;
- газового;
- мазутного отопления.
Блок имеет до 4 различных программ. Модели в 4-х фирменных цветах.
Можно самостоятельно создавать режим температур. Доступное точный контроль температур +7+60 Со (минимальная погрешность на ½ градуса). Есть защитная система от промерзания помещения.
Автономная работа – при отключении от питания электроэнергии устройство способно самостоятельно работать в течение 100 часов. Блок имеет сразу два датчика (для точного контроля температур). Первый находится в корпусе и считывает t воздуха, второй – установленный в теплом полу между витками теплоэлементов, показывает t пола.
Термостат программируемый
Модель – термостат с датчиком для теплого пола с электрообогревом. В комплекте:
- механизм программируемого устройства (два поста);
- панель лицевая;
- суппорт 2-хместный (на 4-5 модулей).
Удобное программирование на день или 7 дней, установка на зажимы винтовые.
Плюсы:
- программирующий тип;
- есть автономный режим;
- защита от влаги IP 20;
- диапазон регулирования температуры +7+30 Со;
- провод датчика 4 м;
- компактные размеры;
- большой дисплей;
- управление кнопками;
- эффектный современный дизайн.
Можно контролировать на расстоянии.
Минусы – стоимость от 40 000 руб.
Etika
Терморегуляторы данной серии представляют собой комплектацию с выносным датчиком температур, предназначены для обустройства теплых полов любых типов. Устройство обеспечит автоматическое поддерживание заданной температуры нагрева полов. Светодиоды на панели управления оповещают о соответствующем режиме работы, управление понятное и простое. Корпус моделей из прочного пластика.
Термостат Plus
Устройство электронное состоит из основного корпуса и выносного датчика в виде кабеля 4 м длиной. Четыре оттенка, современный эффектный дизайн, понятное управление.
Плюсы:
- компактные габариты и небольшой вес;
- зажимы винтовые для фиксации в комплекте 6 шт.;
- диапазон регулировки температур +7+40 Со;
- управление – включение авторежима, поддержание выбранной температуры;
- защита от механических ударов и влаги IP
Подключение согласно прилагаемой схеме. Качественная сборка, гарантийный срок.
Минусы – стоимость от 7 100 руб.
Особенности монтажа
Монтаж данного оборудования следует проводить по инструкции и в строгой последовательности. В помещении, где ведут работы, предварительно отключают электричество. Проверяют целостность монтажного корпуса контактного устройства, наличие крепежа.
Для встроенной модели заранее подготавливают углубления (для монтажа), путем штробления стены и пола. В соответствии с указанной схемой (на корпусе термостата) последовательно проводят подключение полов. Устройство имеет необходимые колодки для подключения и стандартные маркировки для назначения проводов.
Все клеммы колодки пронумерованы: провода питания №1 и № 2, провода от нагревательных элементов теплого пола (кабеля, матов, пленок) № 3, № 4, № 5, а № 6 – датчик температур. Следует знать и буквенное обозначение проводов:
- L фазный – коричневого, белого или черного цвета;
- N рабочий нулевой – голубой;
- заземляющий – желто-зеленый.
Двухжильные кабеля состоят из трех проводов (заземление/фаза/ноль), одножильный кабель имеет только два провода (токоведущий/заземление).
Контакты, для подключения, следующие:
- провод токоведущий нулевой (обычно синий) – для теплого пола;
- провод токоведущий фаза (чаще коричневый) – от розетки/щитка.
Используют индикатор для определения типа идущих проводов. Тестером определяют Уровень замера между фазой и нулем фиксируют специальным тестером, он всегда соответствует 220 В.
Непосредственно монтаж терморегулятора состоит из трех этапов:
- Ведут сетевой провод к термостату. В клемму №1 ведут фазу L, а в клемму № 2 подводят нулевой N.
- Подключают нагревательный электрокабель теплых полов. В клемму № 3 фиксируют провод N, а в разъем № 4 – провод L.
- Подключают датчик температур в разъемы № 5 или № 6.
Клемма маркированная «sensor» предназначена для крепежа провода от датчика температур. После окончания работ обязательно делают замеры сопротивления, и проверяют всю систему в тестовом режиме нагрева.
Возможные неполадки
Во время работы по установке терморегуляторов Легранд могут возникнуть неполадки:
- после монтажа устройства в рабочем режиме полы не нагреваются – следует внимательно проверить подключение/подсоединение проводов, возможно перепутали фазы, или не прочные контакты;
- в комнате стало слишком жарко – следует настроить требуемый режим температуры, при котором будет комфортный микроклимат;
- не включается сам термостат – нужно проверить наличие напряжение в блоке, если его нет, проблемы в щитке или проводке;
- во время штробления ниши под коробку устройства, она получилась слишком глубокая – следует «поднять» глубину цементно-песчаной «пломбой»;
- включается индикатор неисправности – возможно сломался датчик, следует его аккуратно заменить на новый;
- самостоятельно присоединяли провода, система не греется – следует разобрать конструкцию термостата с комплектующими, и собрать строго по прилагаемой инструкции, при необходимости использовать тестер.
Перед установкой термостата с датчиками следует внимательно вымерять длину проводов от датчика, холодных проводов нагревательных элементов теплого пола. Кабеля должны укладываться в свободном не перетянутом виде, цвет проводов и назначенные клеммы должны соответствовать.
Об установке больше информации в видео:
Плюсы и минусы
Терморегуляторы бренда Легранд имеют много преимуществ и некоторые недостатки.
Плюсы:
- высококачественная продукция от мирового бренда;
- надежность и лучший функционал;
- современный эффектный дизайн – устройства прекрасно вписываются в любой интерьер и стилистику;
- популярные цветовые решения;
- ассортимент вариантов – с механическим, автоматическим или программным управлением;
- широкий ценовой диапазон – от премиум-класса до бюджетных моделей;
- корпус термостата из прочного пластика – с защитой от влаги и механических повреждений, ударов;
- сочетаются со всеми типами теплых электрических полов.
Модели с программированием могут работать по нескольким режимам, при отключении электропитания устройства могут работать в автономном режиме до 100 часов.
К минусам относят высокую стоимость устройств, не все модели бывают в наличии в магазине.
Отзывы пользователей
На форумах можно ознакомиться с различными отзывами пользователей о терморегуляторах марки Legrand:
- наша строительная компания закупает не первый раз именно такие термостаты – они себя прекрасно показали в эксплуатации;
- сам соединял теплые полы из нагревательного кабеля с термостатом и датчиком (по инструкции) – разобрался, все просто и понятно, система нагрева работает без проблем;
- установили простую механическую модель терморегулятора данного бренда – полы работают исправно, контроль и управление хорошие.
Строительные эксперты и профессионалы советуют приобретать фирменные термостаты с датчиками марки Легрант, в комплекте есть крепеж и понятная инструкция, монтаж простой и быстрый.
Отзывы подробнее тут и тут.
Заключение
Терморегуляторы Легрант это проверенные временем, надежные устройства для регулирования температуры нагрева системы теплых полов. Широкий ассортимент моделей позволяет подобрать оптимальный вариант термостата. Простая схема сборки не вызывает вопросов в процессе установки. Фирма дает гарантию на свою качественную продукцию.
