Термостат w2809 инструкция на русском

Технические характеристики:

Точность измерения:
— 0.1 ° C — в пределах от -9,9 до +99,9 °C
— 1 °C в пределах от -50 до -10 и от +100 до +110
Точность управления:
— 1 °C в пределах от -50 до +110 °C
Гистерезис: от 0.1 до 15 °C
Точность гистерезиса: 1 °C
Частота обновления: 0.5 секунд.
Напряжение питания схемы: 12 в постоянного тока (DC 12 V).
Потребляемая мощность: статический ток: 35мА; ток при замкнутом реле: 65мА
Терморезистор: NTC 3435 (10K +-0,5%).
Длинна выноса датчика 50 см.
Выход: 1 канал выход реле, мощность = 10А
Влажность 20% -85%

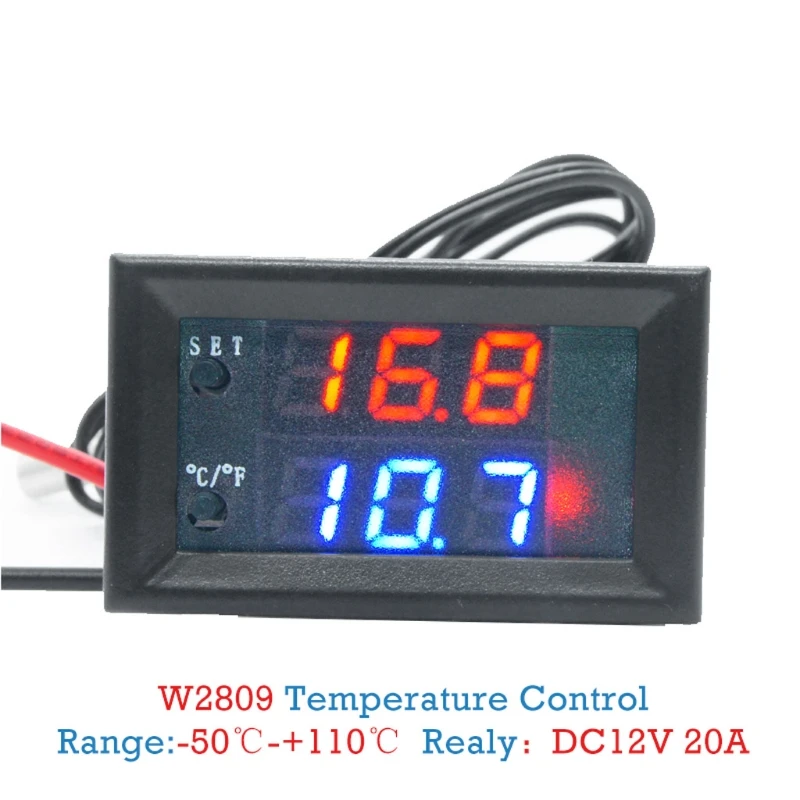

Два индикатора температуры. Верхний — фактическая температура, нижний- устанавливаемая.

Две кнопки.Верхняя- SET (настройка), нижняя- С или F

Область применения изделия:

Домашние и производственные системы отопления, системы кондиционирования, инкубаторы, теплицы, морозильные или охладительные установки, сушильные шкафы, системы нагрева воды, измерение температуры двигателя с возможностью включения вентилятора радиатора, температуры на улице, в салоне и т.д..

Настройки:

Короткое нажатие кнопки set — установка температуры срабатывания (нижний индикатор), длительное нажатие переход в режим настройки. (нагрев или охлаждение, гистерезис, и т.д.)

Внимательно! Устройство включается с учётом гистерезиса, а отключается по выставленной температуре.

РО- режим работы терморегулятора: охлаждение(С) / нагрев (Н)

Р1- гистерезис- разница между t включения и t выключения от 0.1 до 30 градусов

Р2- верхний предел температуры +110 градусов

Р3- нижний предел температуры -50 градусов

Р4- коррекция температуры, от -10 до +10 градусов (без необходимости не трогать)

Р5- время задержки старта от 0 до 10 мин. (дополнительные настройки в зависимости от места использования)

Р6- сигнал превышения заданной температуры

Р7- С (цельсий) или F (фаренгейт)

Р8- заводские настройки

Сигнализация также сработает при обрыве или случайном отключении выносного термодатчика!

Комплект поставки:

1) Плата терморегулятора с реле — 1 шт.;

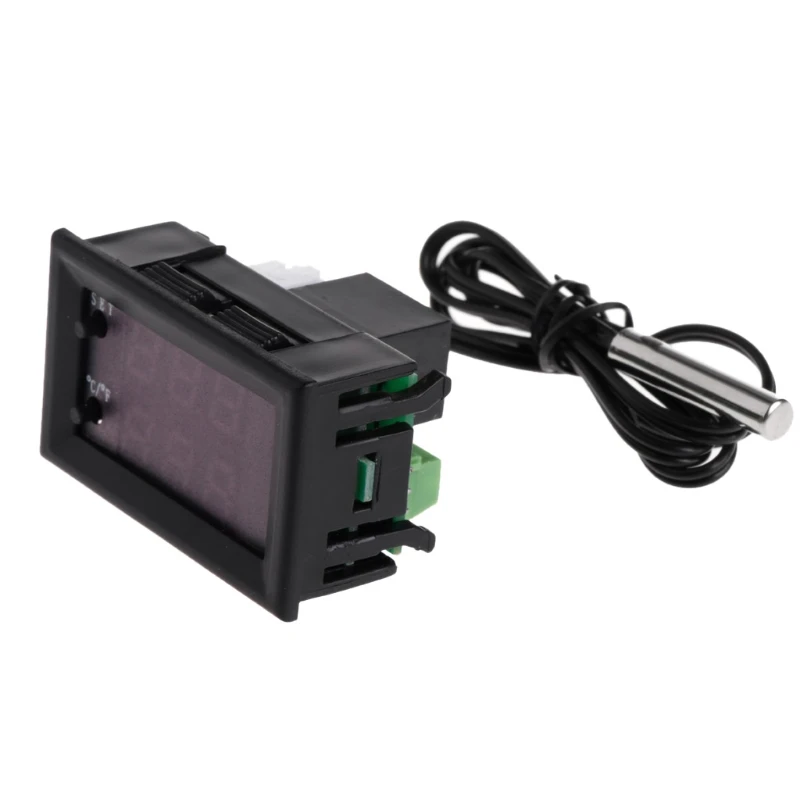

2) термодатчик водонепроницаемый с кабелем 50 см. — 1 шт.;
3) Инструкция  — 1 шт.;

Описание

Программируемый терморегулятор модель W1209WK / W2809 предназначен для контроля температуры в диапазоне от -50°С до +110°С. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен трехразрядным LED дисплеем, индикация включения резе — изменением яркости дисплея, двумя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «К0/К1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура. Длина кабеля датчика NTC — 30см. Возможность переключения °С / °F.

ОПИСАНИЕ В ПРОЦЕССЕ ОФОРМЛЕНИЯ

Подготовка к работе

Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс «GND» (минус 12V).

Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))

 После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

 Установка и настройка заданной температуры

 Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

 Программирование

 Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0…Р6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «ЗЕТ» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.

Индикация

 LED дисплей отображает следующие значения: «LLL» — датчик не подключен, «ННН» — температура вне диапазона (меньше -50°С или больше 110°С), «—» превышение пределов заданных в параметре Р6

 Сброс параметров в заводские установки

 Для сброса параметров в заводские установки (настройки по умолчанию):

1) отключите питание;

2) нажмите и удерживайте кнопки «+» и «-»;

3) Подайте питание на терморегулятор.

На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Характеристики

Габаритные размеры: 40 х 48 х14 мм

Диапазон измерения и программирования температуры: -50°С …110°С

Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Точность гистерезиса: 0,1°С

Гистерезис: 0,1…15°С

Время обновления показаний: 0,5 секунд

Напряжение питания, В: 12 VDC

Датчик: NTC 10К 0.5%, длина кабеля 0,3 м, водозащита

Максимальный ток нагрузки: 5А / 220VAC; 15А / 14VDC

Температура окружающей среды: -10…60°С

Влажность окружающей среды: 20 — 85 %

Потребляемый ток: 30 мA

Потребляемый ток при работе реле: 65 мА

Способ подключения нагрузки: электромагнитное одноканальное реле (5А/ 220VAC; 15А/ 14VDC) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).


  В комплект поставки входят :
 1 * регулятор температуры
 1 * температурный датчик


>
ТЕРМОРЕГУЛЯТОРЫ ТЕРМОМЕТРЫ>Термостат -50 ~ +110 °C терморегулятор W2809 термореле 12В аналог w1209 w3220

1. терморегулятор w2809 w1209wk


   Описание
   Программируемый терморегулятор модель W1209WK / W2809 предназначен для контроля температуры в диапазоне от -50°С до +110°С. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен трехразрядным LED дисплеем, индикация включения резе — изменением яркости дисплея, двумя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «К0/К1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура. Длина кабеля датчика NTC — 30см. Возможность переключения °С / °F.

   Подготовка к работе
   Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс «GND» (минус 12V).
   Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))
   После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.
   Установка и настройка заданной температуры
   Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.
   Программирование
   Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0…Р6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «ЗЕТ» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.

   Код параметр	Описание параметра	Диапазон настройки	По умолчанию
   Р0	Режим работы терморегулятора: охлаждение (Cooling)/Нагрев (Heating)	С/Н	С
   Р1	Гистерезис, °С	0,1…15	2
   Р2	Верхний предел установки поддерживаемой температуры, °С	110	110
   Р3	Нижний предел установки поддерживаемой температуры, °С	-50	-50
   Р4	Коррекция температуры, °С	-7…+7
   Р5	Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин.	0…10
   Р6	Верхний предел температуры отключения (защита от перегрева), °С	OFF или ON (при ON от 0°С до 110°С)	OFF

   Индикация
   LED дисплей отображает следующие значения: «LLL» — датчик не подключен, «ННН» — температура вне диапазона (меньше -50°С или больше 110°С), «—» превышение пределов заданных в параметре Р6
   Сброс параметров в заводские установки
   Для сброса параметров в заводские установки (настройки по умолчанию):
   1) отключите питание;
   2) нажмите и удерживайте кнопки «+» и «-»;
   3) Подайте питание на терморегулятор.
   На LED дисплее появится надпись «888», после чего отобразится текущая температура.

   Характеристики
   Габаритные размеры: 40 х 48 х14 мм
   Диапазон измерения и программирования температуры: -50°С …110°С
   Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
   Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
   Точность гистерезиса: 0,1°С
   Гистерезис: 0,1…15°С
   Время обновления показаний: 0,5 секунд
   Напряжение питания, В: 12 VDC
   Датчик: NTC 10К 0.5%, длина кабеля 0,3 м, водозащита
   Максимальный ток нагрузки: 5А / 220VAC; 15А / 14VDC
   Температура окружающей среды: -10…60°С
   Влажность окружающей среды: 20 — 85 %
   Потребляемый ток: 30 мA
   Потребляемый ток при работе реле: 65 мА
   Способ подключения нагрузки: электромагнитное одноканальное реле (5А/ 220VAC; 15А/ 14VDC) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).

   В комплект поставки входят :
   1 * регулятор температуры
   1 * температурный датчик

   ---

Описание

Особенности:
Верхнее число отображает фактическую температуру, а нижнее-температуру настройки.
Когда фактическая температура выше, чем температура настройки, контроллер температуры brackovers, и, с другой стороны, он отключается.
Пожалуйста, Действуйте строго в соответствии с линией подключения и положительным и отрицательным полюсом на руководство пользователя!
Технические характеристики:
Партномер: W2809
Диапазон измерения температуры:-50-110 °C
Разрешение: 0,1 °C (-9,9-99,9 °C); 1 °C (другой диапазон температур)
Точность измерения: ±0. 1 °C
Точность управления: 0,1 °C
Точность возврата: 0,1 °C
Частота обновления: 0,5 с
Высокотемпературная защита: 0-110 °C
Входное напряжение: 12 В постоянного тока
Измерительные входы: водонепроницаемый датчик NTC (10 K 0.5%)
Выход: 1 выход 20А реле
Экологические требования:-10-60 ° c, влажность 20%-85%

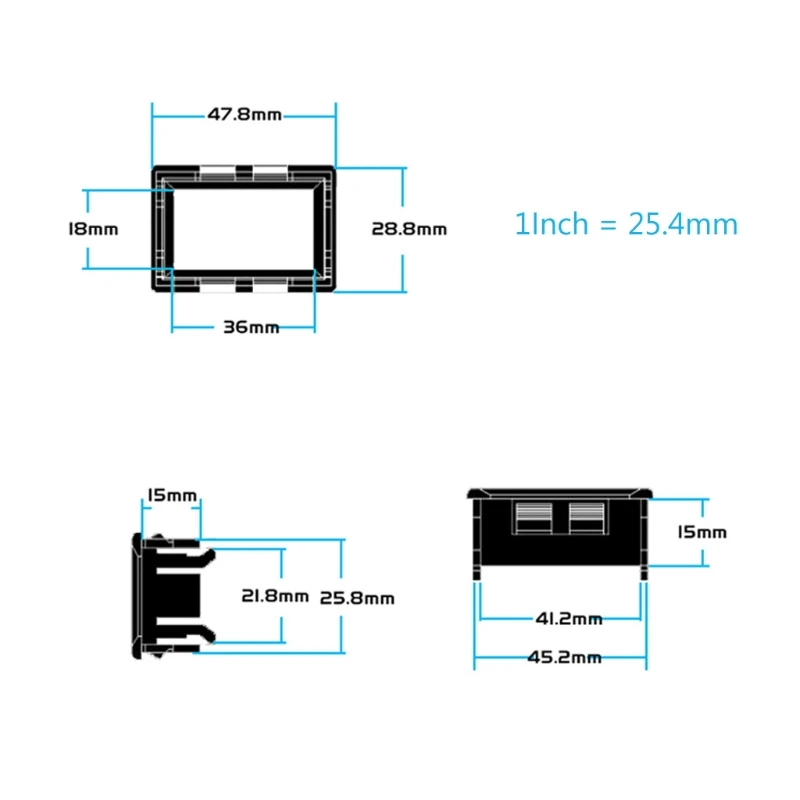

Размер: как показано на фотографии
Потребляемая мощность: Статический ток: ≤35ма, притягивающий ток: ≤65ма
Питание: 12 V 200MA
Количество: 1 комплект
Примечание:
Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
Без розничной посылка
Посылка включает в себя:
1 x Температура контроллер
1 х датчик температуры
Руководство пользователя (1 шт.)
