Приветствую всех читателей на страницах сайта!
Наверное, не многие радиолюбители еще не слышали о LC тестере T4, а те кто обзавелся или собрал самостоятельно подобный прибор вряд ли назовут его бесполезным.
Интерпретаций данного тестера сегодня существует довольно большое множество – это и конструктор, и готовый модуль с питанием от кроны, и модули с литиевыми аккумуляторами, и эти же модели, но уже в корпусе из оргстекла/акрила.

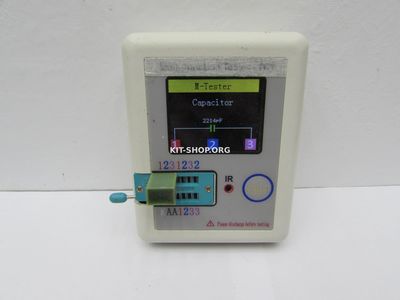

Сегодня хочу поделиться информацией о еще одной версии LC-тестера – мультифункциональном тестере ТС-1 с цветным экраном, встроенным литий-ионным аккумулятором, приличным корпусом и парой дополнительных полезных функций.
Кому данная тема интересна, приглашаю под кат.

Сначала пара слов для тех, кто еще не знает для чего служат подобные приборы.
Как правило, большую часть радиокомпонентов можно проверить обычным мультиметром. Однако есть и такие, которые мультиметром не протестировать вовсе или удастся это сделать лишь частично. Например, полевые транзисторы MOSFET, J-FET. Кроме того, не все мультиметры могут измерять емкость конденсаторов, а те которые могут это делать, не могут измерять ESR – эквивалентное последовательное сопротивление и Vloss – напряжение утечки.
Не удастся так же мультиметром определить напряжение стабилизации стабилитронов при затертой или мелкой маркировке.
И вот в этих случаях очень может выручить многофункциональный тестер ТС-1, которым можно тестировать резисторы сопротивлением до 50 МОм, диоды, стабилитроны с напряжением стабилизации до 30 вольт, светодиоды, npn и pnp биполярные транзисторы, N и P канальные полевые транзисторы MOSFET и J-FET, IGBT биполярные транзисторы с изолированным затвором, тиристоры, симисторы, измерять индуктивность, емкость, ESR, Vloss конденсаторов, а так же напряжение литиевых аккумуляторов до 4,5 вольт. Тестер умеет дешифровать сигналы пультов дистанционного управления. Питается прибор от внутреннего литий-ионного аккумулятора и заряжается через microUSB разъем от любого источника напряжением не более 6 вольт. Информация о результатах теста выводится на цветной TFT дисплей размером 1,8 дюйма с разрешением 160*128 пикселей.

Поставляется тестер в небольшой коробке с цветным принтом и информацией о возможностях тестера.

Внутри лежит интуитивно понятная инструкция на английском языке и антистатический пакет.

Внутри антистатического пакета спрятан тестер, короткий шнур для зарядки и … еще два антистатических пакета).

В полностью распакованном виде содержимое пакетов выглядит так:

Большой плюс, что положили в комплект щупы – не нужно допаивать провода к радиодеталям с короткими ножками или аккумуляторам, чтобы вставить их в разъем. Наконечники щупов подпружинены и хорошо зажимают выводы радиокомпонентов.
Но есть и претензии к щупам – они могли бы быть и одного цвета с проводами. Позже, когда проводил тесты, испытывал дискомфорт от этого. Оно может и не имеет значения – тестеру все равно какой контакт детали, в какой контакт колодки вставлен. Он сам разберется, но все же когда внимание сосредоточено на приборе/щупах/измерениях, то лишний отвлекающий фактор не к месту (а может и придираюсь).

Конденсатор на 10 мкф*25 вольт и красный светодиод положили в качестве бонуса, а вызвавшие сначала недоумение неразрезанные контакты, позже пригодились для калибровки тестера – да, есть тут и такая задекларированная в инструкции процедура.
С самого начала прибор вызвал интерес тем, что у него приличный корпус, ничего делать как в случае с бескорпусным вариантом LC тестера Т4 не нужно. В руке лежит удобно.

Излишество или хороший тон, но экран закрыт транспортировочной пленкой.
К номерным контактам разъема подключаются любые контакты радиодеталей, кроме стабилитронов. Для стабилитронов предусмотрены контакты разъема КАА (катод, анод, анод).
В инструкции указано, что не следует одновременно в номерные контакты вставлять, например, транзистор, а в контакты для стабилитронов стабилитрон – будет проводиться тест только компонента в номерных контактах.
Рядом с разъемом расположено окно инфракрасного датчика для проверки и декодирования сигналов пультов ДУ.
Все управление прибором производится одной кнопкой, которая в инструкции обзывается многофункциональной. Под «много» имеется ввиду, краткое нажатие для активации прибора и начала теста, после установки компонента в разъем и длительное нажатие для принудительного выключения прибора. Как и в Т4 здесь не забыли про автоотключение после 25 секунд бездействия. Кому этого времени покажется много, тот может воспользоваться информацией из инструкции, вскрыть прибор и установить паяльником перемычку, задав нужный период до отключения от 10 до 25 секунд.
На задней стороне прибора находится разъем microUSB и светодиод. Во время зарядки он светится красным, а по ее окончании привычно зеленым цветом.

Дальняя и нижняя сторона корпуса

Размеры корпуса

Как и все приборы, содержащие аккумулятор, тестер перед использованием рекомендуется зарядить. Максимальный ток зарядки составляет 0,44 Ампера.

С описанием внешнего вида и характеристикам всё и можно переходить к тестированию радиокомпонентов.
Для включения тестера кратко нажимаем кнопку и видим следующее на экране:

Прибор пишет, что не обнаружил тестируемый компонент или компонент поврежден.
Выпрямительный диод 1N4007, диод Шоттки SR504, сдвоенный диод Шотки SBL2040CT.

Для светодиодов тестер показывает ёмкость перехода и минимальное напряжение, при котором светодиод открывается. Во время теста светодиод начинает мерцать.

Стабилитроны на разное напряжение:

Транзисторы структуры npn: BC547C, МJE1309, КТ312Б, КТ315Б

MJE13003С с защитным диодом и составной транзистор КТ827А

Транзисторы структуры pnp: МП40А, ВС557В, S8550

Полевые транзисторы: APM3055L – N-канальный MOSFET и LD1010D – N-канальный JFET с PN диодом:

Из имеющихся у меня под рукой компонентов тестер не совсем точно отобразил N- канальный MOSFET К3742. Его он показал как IGBT:

P-канальный MOSFET BSS92

А вот IGBT транзистор G20N50C тестер отобразил как N канальный MOSFET, но тут есть оговорка: по одному даташиту он N-канальный MOSFET, а по другому N-канальный IGBT и обозначения немного разные.

Не смотря на «путаетесь в показаниях») нужно сказать, что тестер суть компонента определил – будь транзистор пробитым или оборванным, мы бы увидели совсем иную картинку.
Последние две фотки снимались по случаю на телефон на радиорынке так, как в наличии P-канальных MOSFET и IGBT в наличии не было. Не обессудьте.
Следующими в очереди были симисторы MAC97A8 и BT134600E

В инструкции к прибору говорится, что тестер способен тестировать тиристоры и симисторы с током управляющего электрода до 6 mA, но у MAC97A8 этот параметр равен 7 mA, а у BT134600E — 25 mA. Выходит или в инструкции ошибка или прибор лучше). С конденсаторами такая же история – до 100 mF. Микро или мили? Учитывая, что тестер измеряет конденсаторы емкостью больше 100 мкФ, то тогда в инструкции имеются в виду миллиФарады, а это 100 000 микроФарад. Но вернемся к тестированию.
Измерение индуктивности:

Тестер умеет распознавать сигналы пультов дистанционного управления и декодировать их. Но касается это только пультов работающих в IR формате Hitachi. Из таковых оказался только ПДУ от ДВД плейера BBK. При нажатии кнопок на пульте картинка на дисплее тестера менялась.

В случае с остальными пультами на зеленом поле экрана мигала красная крупная точка, просто сигнализируя о том, что пульт работает и что то излучает.
Насколько полезная данная функция судить не берусь, но пусть лучше будет.
Сопротивление тестер измеряет в диапазоне 0,01 Ом — 50 Мом. Не всё нашлось в закромах, но общий вывод – справляется. Погрешность есть, как, впрочем, и у всякого измерительного прибора. В инструкции, кстати, она не указана.

На резисторах провел сравнительные замеры тремя приборами:

Как говорится, придраться к каждому можно. И в то же время каждый не далеко ушел от соседа. Где то больше, где то меньше, но все равно достаточно точно.
Проверку конденсаторов провел по той же схеме. Расхождения между приборами присутствуют, но иное представить трудно.

Опять же сравнительные замеры тремя приборами:

Примечательный факт — конденсаторы были разные — керамика, лавсан и другие, но с МБМ не смог справиться ни один из приборов. При этом, обозреваемый ТС-1 показал лишь на 35 % больше от номинала. Два других дали погрешность почти на +80 %).

Как уже говорил, важным параметром электролитических конденсаторов является ESR – эквивалентное последовательное сопротивление. Его возрастание приводит к некорректной работе схем. Не лишним будет знать и Vloss конденсатора – напряжение утечки, измеряющееся в процентах и показывающее, сколько процентов заряда теряет конденсатор через одну секунду после прекращения процесса заряда. При его значении в несколько процентов конденсатор лучше отложить в сторону.
Измеренные величины ESR сравниваются с табличными, обязательно следует учитывать напряжение, на которое рассчитан конденсатор.

Сначала фото приличных конденсаторов. Номиналы на фото написаны желтым цветом.

Пара сравнительных фото с мультиметром.
Тот же конденсатор 47 мкф*160 вольт и 2200 мкф*25 вольт.

Результаты сравнения показаний емкости трех приборов такие же как и в случае с резисторами и неэлектролитическими конденсаторами – плюс/минус, но все рядом.
В завершении конденсаторной главы несколько фото негодных конденсаторов.
4,7*25 В, 100 мкф*10 В, 10 мкф*50 В:

4,7 мкф*400 В, 22 мкф* 250 В, 470 мкф * 25 В

Следуя инструкции и по опыту угробленного Т4, скажу что перед проверкой конденсаторов их следует обязательно разрядить.
Кроме всего вышеперечисленного ТС-1 позволяет так же проверять напряжение элементов питания с напряжением до 4,5 Вольт.

Последним пунктом из функционала тестера остается калибровка. Тут, как в случае с Т4, не требуется конденсатор. Здесь для калибровки достаточно вставить в колодку те самые неразрезанные контакты из комплекта, что при распаковке удивили своим наличием в комплекте, и нажать кнопку.
После этого на экране появится сообщение о самотестировании и ниже шкала с процентами его выполнения.

На уровне 22 процентов тестер попросит извлечь замкнутые контакты и тест продолжится.

На этом повествование о богатом функционале маленького прибора можно заканчивать и переходить ко всем любимой разборке и тесту аккумулятора.
Разбирается прибор просто, для этого нужно лишь открутить четыре самореза. Аккумулятор приклеен на двухсторонний прозрачный скотч. Теперь ищу такой же – еле оторвал аккумулятор, пришлось поддевать пластикой картой. Если кто знает, прошу дать ссылку. Приклеено было так хорошо, что при отрывании аккумулятора обертка слегка поменяла рельеф, но с самим аккумулятором все в порядке.

Мозговым центром тестера является микроконтроллер Atmega 324PA, надпись на втором чипе старательно затерта.

Обратите внимание на область платы в красном прямоугольнике – замкнув контакты на массу можно изменить время до отключения тестера. С завода перемычек нет и установлено время 25 секунд. Добавив перемычки можно установить 10,15,20 секунд.

С обратной стороны платы все так же аккуратно и без следов флюса, а плата экрана припаяна через пины (надеюсь правильно назвал), что куда надежнее, чем шлейф, как в Т4.

Тест аккумулятора провел из спортивного интереса аж тремя способами: зарядка-разрядка iMax B6 (током 0,2 А), зарядка-разрядка EBD-USB (током 0, 18 А) и зарядка через USB-тестер. И на удивление все три теста дали практически одинаковый результат – аккумулятором прибор укомплектован качественным.

Под финал изучения тестера под руку попались динисторы DB3. С ними, не смотря на напряжение пробоя по даташиту от 28 до 32 вольт, тестер тоже как-то справился.

Подводя черту, по традиции и правилам сайта отмечу минусы и плюсы.
Минусы (или пожелания): прибору следует немного добавить точности измерений, вопросы по определению некоторых MOSFET и IGBT транзисторов и хотелось бы щупы и провода одного цвета.
Плюсы: многофункциональность, компактность и законченный вид благодаря корпусу, внутренний качественный аккумулятор, щупы, простая калибровка, цветной дисплей.
P.S. Из имеющихся теперь тестеров T4 и ТС-1 предпочту пользоваться обозреваемым.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Сегодня речь пойдет о китайском тестере компонентов LCR-TC1. Пришел он в обычном почтовом пакете, щедро обернутный пупыркой и в антистатическом пакетике.

Стоимость:

• AliExpress ~25$
• Banggood ~1430 руб (25$)

Кроме самого тестера в комплект входили щупы, перемычка для калибровки, конденсатор на 1мкФ, светодиод и кабель micro USB для зарядки. Да, да. Эта версия имеет встроенный аккумулятор. Выглядит тестер довольно симпатично. Корпус хоть и китайский, но корпус. Гораздо удобнее пользоваться такой вещью, чем голой платой с висящей на проводах батарейкой.

На лицевой стенке корпуса виден дисплей, кнопку запуска, ZIP панельку для подключения тестируемого компонента и ИК приемник. Надпись на корпусе предупреждает, что компонент следует разряжать, прежде чем тыкать им в прибор. На нижнем торце расположен разъем для подключения к ЗУ и индикатор зарядки (двухцветный).

Все остальные торцы пустые. Проверим, как оно все работает. Жмем кнопку и прибор оживает.

В эту версию устанавливается цветной дисплей. Разрешение невелико, но большего и не надо, информация прекрасно читается. Сама работа тестера мало отличается от его собратьев. Подключаем компонент, жмем кнопку, видим результат. Перед началом использования необходимо провести калибровку. Для этого замыкаем все 3 входа и жмем кнопку старта (при желании использовать провода для измерений, калибровать необходимо с подключенными проводами). Начнется процесс калибровки:

Через некоторое время тестер попросит убрать перемычки.

После выполнения требования, тестеру потребуется еще несколько секунд на завершение калибровки.

Перейдем к проверке функционала. От других подобных тестеров данный отличается наличием двух функций: распознавание ИК посылок от пультов управления и проверка стабилитронов. С этих функций и начнем. Сперва вооружимся ПДУ и включим прибор. Дожидаемся пока тестер пожалуется, что к нему подключен неизвестный или неисправный компонент, затем жмем кнопку на пульте и вуаля. Тестер не только распознал нашу посылку, но даже нарисовал ее на дисплее:

Теперь посмотрим, как у нас с проверкой стабилитронов. Для них в панельке есть специальные контакты, обозначенные как «К» и «А». Катод и анод соответственно. Подключаем стабилитрон соблюдая полярность, жмем Start и видим параметры подопытного. В данном случае стабилитрон на 5.1В.

Мультиметр для данного стабилитрона в схеме параметрического стабилизатора стабилитрон + резистор показал те же 4,93В. Что ж, неплохо. Настало время устроить прибору настоящий тест. Как и в прошлый раз результаты измерений будут сравниваться с профессиональным RLC измерителем фирмы Instek. А заодно и с героем предыдущего обзора M328. Начнем с резисторов:

Номинальное значение	Instek LCR-819	M328	TC1
68 Ω	66,9  Ω	67,0 Ω	66,6 Ω
1,2 К	1193  Ω	1189 Ω	1196 Ω
5,6 К	5649  Ω	5643 Ω	5654 Ω
33 К	33,0 Ω	33,01 К	32,98 К
100 К	99,4 К	99,30 К	99,41 К
330 К	326 К	323,2 К	325,1 К
1,3 М	1301 К	1295 К	1304 К

Показатели на уровне предыдущего тестера. Теперь задачка посложнее, индуктивности:

Номинальное значение	Instek LCR-819	M328	TC1
50 мкГн	0,05 мГн	0,05 мГн	0,05 мГн
100 мкГн	0,11 мГн	0,09 мГн	0,1 мГн
300 мкГн	0,30 мГн	0,29 мГн	0,29 мГн
5 мГн	4,9 мГн	3,1 мГн	3,1 мГн

Та самая индуктивность 5 мГн, с которой не справился предыдущий тестер, оказалась не по зубам и этому. Не нравятся им катушки с запредельным сопротивлением.

Ну и конденсаторы:

Номинальное значение	Instek LCR-819	M328	TC1
Пленка
100 нФ	103,0нФ	103,0 нФ	102,8 нФ
220 нФ	212,7 нФ	212,6 нФ	212,0 нФ
470 нФ	459 нФ	461,0 нФ	460,9 нФ
680 нФ	692 нФ	693,0 нФ	694,0 нФ
1 мкФ	958 нФ	958,4 нФ	957,6 нФ
Электролиты
1 мкФ	1005 нФ (0,90)	1010 нФ (0,92)	1012 нФ (0,85)
47 мкФ	43,2 мкФ (0,71)	44,91 мкФ (0,68)	44,8 мкФ (0,67)
100 мкФ	95,1 мкФ (0,62)	97,5 мкФ (0,56)	98,55 мкФ (0,57)
220 мкФ	215,2 мкФ (0,68)	219,0 мкФ (0,61)	217,7 мкФ (0,65)
3300 мкФ	3259 мкФ (0,04)	3376 мкФ (0,03)	3385 мкФ (0,05)
4700 мкФ	4583 мкФ (0,06)	4803 мкФ (0,05)	4796 мкФ (0,05)

И тоже весьма неплохо.

Транзисторы и диоды тоже вполне себе тестирует:

Тесты окончены, настало время посмотреть чего там китайцы насовали внутрь. Берем крестовую отвертку и выкручиваем 4 шурупа на задней стороне прибора. Затем аккуратно разнимаем половинки. Как оказалось, аккуратность была вовсе не лишней, т.к. АКБ приклеен на задней стенке, а плата прикручена к передней.

АКБ совсем крошечная. По виду миллиампер 500-600 емкости. Но при желании в корпус легко устанавливается более емкий аккумулятор. Выкручиваем два шурупа, крепящие плату и вытаскиваем саму плату. На лицевой стороне ничего интересного, дисплей, разъем, ИК приемник и кнопка.

Сзади же расположена вся начинка тестера:

МК стандартный, ATmega328, а вот питание выглядит интересно. Тут собран преобразователь на два выходных напряжения. Одно около 8 В подается на стабилизатор 7805 и идет на питание цифровой части. Второе же, около 34 В предназначено для проверки стабилитронов. Тут все просто, вместе с резистором на 10 кОм стабилитрон образует параметрический стабилизатор, напряжение с которого поступает на вход МК. Здесь же расположен контроллер заряда для АКБ.

На этом, пожалуй, закончим. Что могу сказать по поводу данного, и не только, тестера. Вещь, однозначно, полезная и должна быть в арсенале каждого, кто увлекается электроникой. Конкретно этим тестером очень удобно пользоваться за счет наличия корпуса и встроенного АКБ. Не надо думать, что батарейка оторвется или разрядится (а тот же M328 очень прожорливый) в самый неподходящий момент. Так же порадовало наличие функции проверки стабилитронов, т.к. довольно часто в закромах оказываются стабилитроны со стертой маркировкой.

Теги:

Опубликована: 28.05.2017
Изменена: 31.05.2017

6

Товар  можно купить тут

Всех приветствую. Сегодня наконец рассмотрим один из моих любимых измерительных приборов. Это тестер компонентов TC-1 , по функционалу по сути этот тот же знаменитый транзистор тестер, но эта версия отличается от бюджетных тем, что снабжена уже цветным дисплеем, встроенным литиевым аккумулятором, встроена в корпус и умеет измерять напряжение стабилизации стабилитронов до 30 вольт.



Этот прибор у меня уже почти пол года, почти всегда под рукой. Для тех кто не в курсе, этот прибор может измерять практически любые компоненты, транзисторы независимо от их типа, резисторы, конденсаторы индуктивности, тиристоры, диоды и даже стабилитроны, в общем все кроме микросхем.
В комплекте с прибором идут крючкообразные щупы, , тестовый светодиод и конденсатор, Щупы через некоторое время заменил на самодельные, они гораздо надежней

Исключительно все испытуемые компоненты прибор обнаруживает автоматически.
Основные параметры приведены ниже.

Питается устройство от литий-ионного аккумулятора с емкостью в 550мА/ч, на нижнем торце видим micro usb разем для зарядки и светодиодный индикатор. Диод светится красным в процессе заряда и зеленым, когда процесс заверен.



Еще одной новинкой является функция тестирования пультов дистанционного управления, не знаю на сколько она полезна , но прибор может отображать шим сигнал с пульта управления , который отображается на нижней строке, на верхней строке отображается код самого прибора.
Для того , чтобы проверить пульт управления нужно всего лишь нажать на кнопку включения, подождать до тех пор пока прибор сообщит, что компонент н обнаружен, затем направить пульт управления и нажать на любую кнопку с пульта.
Верхняя строка на экране прибора — код приемника, на нижней строке можем видеть им сигнал с пульта. Лично для меня такая функция в принципе бесполезна.

А теперь вскроем прибор и посмотрим на внутренности.



Бросается в глаза Li-ion аккумулятор с емкостью 550мА/ч, сама плата высокого качества.



Устройство построено на базе микроконтроллера Atmega324, присутствует повышающий преобразователь, который необходим для теста стабилитронов и питания некоторых узлов схемы напряжением в 5 Вольт, также есть линейный стабилизатор на фиксированное напряжение 5 В.









Биполярные средней мощности BD139 и BD140





Диоды
Отображается цоколевка диода, падение напряжения на его переходе, в некоторых случаях и емкость перехода.

Шоттки SBL3045


Шоттки

Мощный импульсный диод КД2997

Германиевый Д9Б
