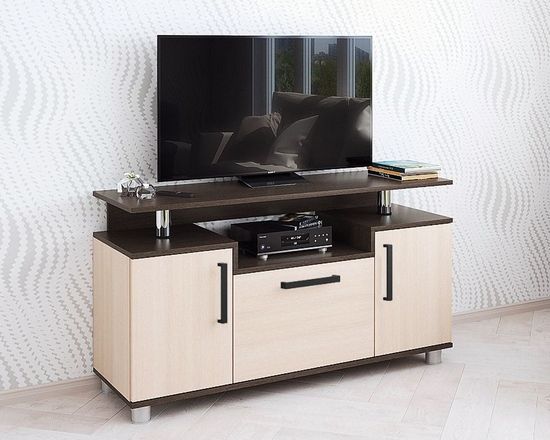

Тумба тв 003с инструкция по сборке под телевизор

Венге/ Дуб молочный

Ясень шимо/ Дуб сонома

Белый

Дуб крафт золотой/белый

Высота: 608 мм.

Ширина: 1300 мм.

Глубина: 410 мм.

Размеры: (ВхШхГ) 608х1300х410 мм.

Возникли вопросы? Звоните +7-904-094-62-48 или 41-34-19

Венге/ Дуб молочный

Ясень шимо/ Дуб сонома

Белый

Дуб крафт золотой/белый

Источник

Тумба тв 003 к2 схема сборки

Доставка осуществляется ежедневно с 10:00 до 18:00 до подъезда (занос обговаривается с менеджером).

Доставка в населенные пункты за черту города, такие как, Рыбное, Дядького, Солотча, Поляны и т.д.

День доставки согласовывается с менеджером.

День доставки согласовывается с менеджером.

Растояние до населенного пункта, определяется по Яндекс картам и считается в обе стороны.

Интересная по своему дизайну модель легко подойдет к любому интерьеру. Отрытые полочки помогут Вам разместить диски, книги и журналы, а в глубокий ящик можно убрать разную мелочь. Такая тумба позволит собрать вечером возле себя всю семью.

Габариты: Ш/В/Г 1300*608*410мм

Цвет: Венге Цаво/Дуб Молочный, Ясень Шимо/Дуб Сонома

Доставка осуществляется ежедневно с 10:00 до 18:00 до подъезда (занос обговаривается с менеджером).

Доставка в населенные пункты за черту города, такие как, Рыбное, Дядького, Солотча, Поляны и т.д.

День доставки согласовывается с менеджером.

День доставки согласовывается с менеджером.

Растояние до населенного пункта, определяется по Яндекс картам и считается в обе стороны.

Источник

Как собрать тумбу под телевизор

Телевизионные тумбочки, как и большинство видов мебели, поставляются со складов магазинов в разобранном виде. Такой способ доставки упрощает транспортировку и оберегает изделия от повреждений. Собрать ТВ тумбу из полученного комплекта деталей и фурнитуры можно самостоятельно или с привлечением профессиональных сборщиков.

Квалифицированные мастера собирают мебель быстрее и почти с закрытыми глазами, но при наличии свободного времени можно выполнить те же работы своими руками. Главное – четко следовать инструкции компании-производителя, соблюдать технологические этапы сборки, быть внимательным и аккуратным.

Общие рекомендации

Перед тем как собирать тумбу под телевизор, нужно:

1. Внимательно изучить инструкцию, которую производитель предоставит в комплекте с мебелью.
2. Проверить комплектность деталей и фурнитуры в соответствии с комплектовочной ведомостью. Распаковку выполнять последовательно, чтобы избежать смешивания и путаницы со схожими деталями.
3. При выявлении несоответствий – обратиться к продавцу. Если комплектность в порядке, можно приступать к сборке.
4. Подготовить место для проведения сборочных работ. Чтобы избежать загрязнения, повреждения и перекосов мебели, собирать ее нужно на ровном полу или другой жесткой поверхности, застелив ее бумагой, тканью или снятым с деталей упаковочным материалом.
5. Определить расположение деталей согласно схемам сборки и инструкции.
6. Разделить фурнитуру и крепеж по назначению.
7. Подготовить плоскую и крестовую отвертку или шуруповерт и другие инструменты, указанные в инструкции.
8. Найти помощника – тумбочки больших размеров и сложной конструкции рекомендуется собирать вдвоем.

Алгоритм сборки

Схема сборки телевизионных тумб универсальна. Вначале устанавливаются крепежные элементы и фурнитура: направляющие для ящиков, эксцентрики, подпятники, полкодержатели и т.д. К столешнице крепятся боковые спинки или ножки (опоры), далее к конструкции присоединяется нижняя полка и дополнительные элементы (средние полки).

После этого выполняется монтаж задней спинки и дверок. Если модель имеет ящики, на боковых стенках нужно предварительно закрепить направляющие. На завершающем этапе к тумбочке крепятся ролики, ножки или накладываются подпятники. Готовое изделие выравнивается по уровню. Регулируемые ножки выводятся на необходимую высоту.

Последовательность сборки TV тумбы с ящиками

1. Собираются ящики. К ним фиксируются полозья в виде роликовых или телескопических направляющих.
2. Собирается короб. Крепятся полкодержатели. По линиям монтажа направляющих на внутренних стенках короба фиксируются полозья для роликов.
3. Дно соединяется с 2-мя стойками и столешницей при помощи конфирмата.
4. Фиксируется задняя стенка.
5. Устанавливаются ножки.
6. Ящики помещаются в тумбу.
7. Устанавливаются элементы фасада.

Схема сборки меняется в зависимости от особенностей модели. Но в любом случае нужно вначале отсортировать детали и отобрать те из них, которые подлежат соединению друг с другом в первую очередь. Сверлить отверстия можно только после точного совмещения и фиксации деталей.

Соединение деталей TV тумбы без разметки и присадки

Рассмотрим, как соединить детали телевизионной тумбочки без готовой разметки и выполненных отверстий. Для этого нужно:

1. Положить дно и столешницу тумбы на ровную поверхность – покрытый защитным материалом пол или стол. Дно положить лицевой частью кверху, столешницу – изнаночной стороной.
2. Слева направо отметить карандашом толщину боковой стенки, ширину полки, толщину промежуточной стойки и других элементов – в зависимости от конструкции.
3. Аналогично отметить толщины элементов справа налево.
4. Подготовить боковые и промежуточные стойки. Отметить на них горизонтали, на уровне которых должны крепиться полки и направляющие выдвижных ящиков.
5. Закрепить направляющие при помощи саморезов.
6. Вверху и внизу тумбочки закрепить саморезами металлические уголки.
7. Соединить между собой боковины, стойки и полки.
8. Полученную «начинку» по размеченным линиям присоединить к днищу.
9. Если в конструкции тумбы есть дополнительная верхняя полка для телевизора, которая находится над столешницей, прикрепить ее к столешнице с помощью металлических уголков и саморезов.
10. Соединить столешницу с остальной конструкцией.
11. Уложить изделие лицевой стороной на пол и закрепить заднюю стенку. Можно использовать гвозди или степлер, а для дополнительной надежности – саморезами.
12. На днище разметить места установки ножек. Закрепить их саморезами.

Собранную ТВ тумбочку нужно установить в выделенное для нее место и выровнять – отрегулировать высоту опор, если они регулируемые. Для проверки положения воспользоваться строительным уровнем. После этого остается вставить ящики и установить элементы фасада.

Как собрать стеклянную тумбу под телевизор?

Современные TV тумбы со столешницами и полками из стекла имеют некоторые отличия в сборке. Перед сборочными работами стекло должно принять комнатную температуру. Если комплект деталей находился на морозе, его необходимо выдержать в помещении около получаса. Иначе переохлажденные полки из стекла могут треснуть при проведении работ.

После этого все детали нужно расположить на чистой и удобной для обзора поверхности. Место проведения сборочных работ рекомендуется покрыть мягкой тканью, чтобы уберечь материалы от царапин. Обычно стеклянные полки крепятся на опоры из металла, реже – на деревянный каркас.

Пошаговые действия

Примерная схема действий, как собрать ТВ тумбу из стекла, выглядит так:

1. Стеклянную полку уложить на подготовленную поверхность. Имеющиеся на полке металлические пятаки должны при этом смотреть вверх.
2. Вкрутить в резьбовые отверстия шпильки опор – руками, до упора.
3. На шпильки надеть опоры так, чтобы они плотно и без прокладок прилегали к пятакам.
4. На опоры надеть шайбы из пластика – для защиты стеклянной поверхности и шпилек.
5. Совместить отверстия на стеклянной полке со шпильками. Бережно опустить полку до опор по шпилькам, не допуская ее перекоса.
6. Надеть на шпильки шайбы из пластика, крупные опоры и вновь шайбы.
7. Выполнить аналогичные действия со 2-м стеклом и отверстиями.
8. Надеть шайбы, ножки и заглушки опор с гайками. Завинтить ножки, легко закрутить гайку.
9. Действия повторить поочередно «крест-накрест», т.е. с противоположно расположенными ножками.
10. Перевернуть тумбу, удерживая ее за опоры. Стеклянные поверхности протереть салфеткой или средством для мытья стекол.

Выводы

Собрать тумбу под телевизор самостоятельно – задача решаемая, даже при отсутствии опыта. Главное – делать все по инструкции, точно отмерить размеры, не спеша и правильно выполнить все необходимые работы. Если же вы купили сложную тумбу, не уверены в своих силах или хотите сэкономить время, лучше поручить эту задачу профессиональным сборщикам. Ведь цена ошибки может оказаться слишком высокой, а малейший недочет – отразиться на внешнем виде, удобстве использования и долговечности изделия.

Источник

Пошаговая инструкция по сборке тумбочки с выдвижными ящиками

Тумба — незаменимый предмет мебели в любом помещении, независимо от того жилое оно или нет. Конечно, ее можно приобрести в любом мебельном магазине, но зачастую это либо не очень качественный товар, либо по неоправданно завышенной цене.

Зная, как собрать тумбочку с выдвижными ящиками, вы справитесь и с другими предметами.

Изготовление предметов интерьера в домашних условиях всегда открывает простор для творчества и экономит средства. Инструкции, объясняющие, как сделать эту мебель своими руками, всегда достаточно просто найти в интернете.

Чтобы получить практичную тумбочку с 4-мя выдвижными ящичками, не нужно идти в магазин и тратить деньги.

Поэтому сделать тумбу выдвижными ящиками не составит труда, как опытному столяру, так и новичку в этом деле.

Какие инструменты и материалы понадобятся

Подготавливаясь к работе, необходимо запастись терпением, а также проверить наличие материалов, комплектующих, расходников и инструментов, чтобы во время самого процесса не возникло необходимости искать недостающее.

Используйте качественные инструменты для сборки мебели.

Итак, из материалов в наличии должно быть:

• плиты из древесной фанеры с ламинированной поверхностью (4 шт. размером 45,5 см на 70 см);
• доски для каркаса тумбы (8 шт. размером 6,9 см на 39,9 см);
• панели с ламинированной поверхностью (4 шт. размером 17 см на 43,5 см);
• винты (длиной 4 см и 1,6 см);
• дюбеля (длиной 2 см и 1,6 см);
• клей ПВА или столярный;
• герметик на акриловой основе;
• морилка.

Инструменты пригодятся следующие:

• пила торцевая;
• электродрель;
• канцелярские принадлежности для замеров и чертежа;
• шлифмашинка;
• наждачка.

Отвертка – основной инструмент при сборке мебели.

Подготовив и проверив наличие всего необходимого можно приступать к работе.

Пошаговая инструкция по сборке тумбочки с выдвижными ящиками

Чтобы ничего не пропустить, не запутаться во всех деталях и комплектующих, сборка тумбочки с выдвижными ящиками должна происходить в определенной последовательности. Начинать обычно принято с чертежа, чтобы в любой момент можно было к нему обратиться.

Далее собирается остов или основание, и так, двигаясь до финального результата в виде конечной отделки и декора. Детали лучше распределить на полу для лучшего обзора, а всю фурнитуру поместить в коробку. Такая организация рабочего места позволит ускорить работу и не потерять шурупы или другие мелкие детали.

Как собрать остов

Если в наборе инструментов есть Крэг кондуктор, то это позволит сделать сборку тумбы без видимых отверстий для креплений. Но это необязательный пункт. Тут можно воспользоваться тем, что есть в наличии или прибегнуть к другому способу.

Нарисуйте эскиз ящиков перед изготовлением.

Процесс изготовления остова заключается в следующих этапах:

• проделать отверстия во всех панелях и опорах рамы;
• скрепить боковую панель и доски 4-х сантиметровыми винтами.
• сделать отверстия для ящиков (при высоте их в 15 см, используя рулетку и карандаш отмерить точку на 15 см ниже верхней опоры и на 17 см выше нижней панели, далее повторить для каждого);
• прикрепить все опоры под ящики по сделанной разметке;
• прикрепить вторую боковину винтами, предварительно проверив наличие всех опор;
• установить основу тумбочки.

Для начала лучше начертить чертеж проекта, поскольку схема прикроватной тумбочки может пригодиться на каждом этапе изготовления.

Каркас готов, можно приступать к верхней части.

Оформление верхней панели

Сверху тумба накрывается деревянной панелью. Тут можно использовать различные варианты дизайна: сделать небольшой навес впереди или сзади конструкции.

Чертеж можно выполнить в специальной программе.

Чтобы оформить верхнюю часть, необходимо произвести следующие манипуляции:

• прикрепить верхушку посредством винтов в 4 см длиной;
• обрезать 2 дюбеля под углом в 45 градусов;
• вырезать заднюю планку, и уже отталкиваясь от нее, регулировать размеры выступов по бокам;
• приклеить обработанные дюбели на раму столярным клеем;
• дать высохнуть;
• заполнить щели вокруг дюбелей акриловым герметиком.

Установка направляющих

От правильности и аккуратности выполнения этого этапа, зависит плавность открывания. Тут пригодится:

• 4 набора направляющих; 8 досок 13,5 см на 45 см – боковины;
• 4 доски 13,5 см на 34,3 см – задние панели.

Прежде чем приступить к окончательной сборке, на стенки тумбочки следует прикрепить направляющие рельсы.

Чтобы установить направляющие, нужно:

• нанести разметку на все секции; ящиков;
• закрепить направляющие на боковинах тумбы;
• подложить фанеру под боковины, выдвинуть их и установить направляющие;
• вынуть боковые панели и сделать еще два соединения.

Чтобы закрепить и придать жесткость конструкции, фанеру, предназначенную для задней стенки, гвоздиками пробиваем по периметру собранного изделия.

Проверив точность установки и беспрепятственное открывание ящиков, можно двигаться дальше.

Соединение фрагментов ящиков

Тут все достаточно просто. К готовым боковинам с направляющими прикручиваются оставшиеся панели.

На заметку! Все детали должны быть предварительно отшлифованы сначала крупнозернистой наждачкой, а затем более мелкой.

Также нужно произвести замеры расстояний между боковинами. Это пригодиться для последующего крепления фасадов. Прикрепить днище ящика.

Порядок установки фасадных панелей

Для установки фасадов на ящики нужно перевернуть тумбу, приподняв их. Нанести на них клей и присоединить панель. Дать клею хорошо высохнуть.

Крепление дополнительных деталей происходит уже на полностью готовое изделие.

После этого можно добавить все пластиковые элементы.

Финальная отделка и декорирование готовой тумбочки

После того, как сборка тумбочки завершена, ее можно покрыть защитным составов, морилкой или лаком. Это уже дело вкуса. Небрежная финишная отделка может испортить всю работу, ее результат частично или полностью потеряет свою привлекательность.

Тумбу можно украсить по своему вкусу.

Также необходимо прикрепить ручки к выдвижным ящикам. Подбирать их лучше в тон мебели, все должно органично вписываться в уже существующий интерьер.

Советы и рекомендации по сборке

Тумбу рекомендуется собирать на ровной твердой поверхности. После соединения любых 4-х деталей в цельную конструкцию, рекомендуется проверить ее угольность. К креплению фурнитуры и декоративной отделке приступают после исключения и устранения ошибок. Во время изготовления нужно быть очень внимательным.

Иногда помимо стандартных деталей, комоды имеют и дополнительные детали.

Необходимо сразу удалять потеки клея, если такие образовались. Во время шлифования кромок не допускать царапин ламинированного покрытия, т.к. заделать их потом невозможно даже повторным покрытием лака. Во время установки ящиков на место проверяйте плавность хода. Если что-то мешает – не прилагать силу, первоначально выяснить причину заедания и устранить ее.

Имея под рукой необходимые материалы, инструменты, а самое главное желание, сделать тумбочка своими руками сможет даже неопытный человек. Такой вариант сборки мебели в дом поможет не только сэкономить средства, но и получить неповторимый предмет интерьера.

Видео: сборка прикроватной тумбы

Источник
