Укладка теплого пола водяного своими руками пошаговая инструкция для чайников

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Как укладывать теплый пол: для водяного теплого пола трубы с горячей водой укладывают змейкой или улиткой. Для электрического пола, различные нагревающие элементы устанавливаются по определенным технологиям.

Предлагаем так же узнать как сделать теплый пол в ванной от полотенцесушителя или в квартире от центрального отопления.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Требования к помещению

Водяной тёплый пол рекомендован для сооружения в частных строениях. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире.

С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

Сегодня, часто в новостройках монтируют две системы: одну для стандартного отопления, а другую для тёплых полов

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

• высоту потолков, так как такое сооружение приводит к значительному их понижению;
• размер дверных проёмов — требуемая их высота не меньше 210 см;
• прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Выбирая контур PE-Xa, его можно самому  протестировать. Отрезок трубы нужно заломить, а затем прогреть этот участок при помощи строительного фена. Если изделие качественное, оно примет изначальную форму.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб:

• 16 мм;
• 17 мм;
• 20 мм.

Наиболее популярные размеры для монтажа 16 и 20 мм.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам.

Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. метров, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см. — потребуется 6,7 метров нагревательного элемента на 1 квадратный метр;
• 10 см. — 10 метров.

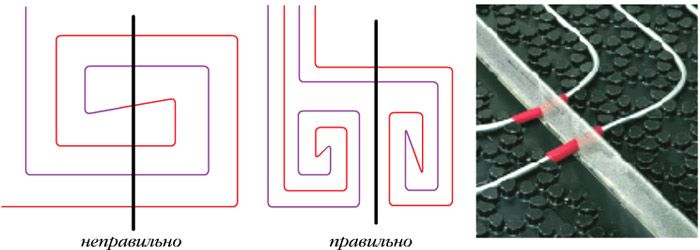

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

• «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
• «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

Муфты или фитинги устанавливаются лишь при устранении обрывов или проведении ремонтных работ пола с обогревом.

Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции.

Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см.

Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его скрывают в стене.

Монтаж тёплого водяного пола на бетонную стяжку

Осуществлять самому монтаж тёплой водяной конструкции с бетонной стяжкой — это трудоёмкий и продолжительный процесс, так как требуется около месяца, чтобы бетон застыл.

Сооружение конструкции  состоит из нескольких пошаговых действий, о них мы расскажем ниже.

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Разберем из чего состоит теплый пол, его конструкцию:

• основания — надёжного и прочного;
• слоя пароизоляции — используется плёнка из полиэтилена толщиной не меньше 0,1 мм;
• утеплителя — применяется экструдированный пенополистирол;
• армирования — оно придаёт прочность сооружению;
• нагревательных элементов — труб, уложенных согласно схеме;
• бетонной стяжки с пластификатором — толщина её от 3 до 5 см.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

• насыпной грунт — 15 см;
• щебневые фракции — 10 см;
• песок — 5 см;
• черновая стяжка;
• гидроизоляционный материал;
• демпферная лента;
• утеплитель — 5 см;
• арматурная сетка;
• нагревательные элементы;
• цементно-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Гидроизоляция

Укладывать гидроизоляционный слой, как уже говорилось выше, нужно на подготовленный черновой пол, он должен быть ровным и чистым.

В качестве гидроизоляционного материала используется обычная черная полиэтиленовая плёнка, её следует класть внахлёст, одну полосу на другую и на стены (20 мм). Для герметичности, стыки необходимо проклеить при помощи скотча.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

При нагреве бетона до 40°С, происходит его расширение в размере 0,5 мм на 1 метр.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Укладывая тёплый пол, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют два:

1. Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью.

Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Листы пенополистирола оборудованы фольгированным слоем, что приводит к удорожанию продукции. А вот существенной пользы от него нет, так как отражающее свойство не работает в непрозрачной среде. Кроме того, цементная смесь является щелочной, она разъест фольгу.

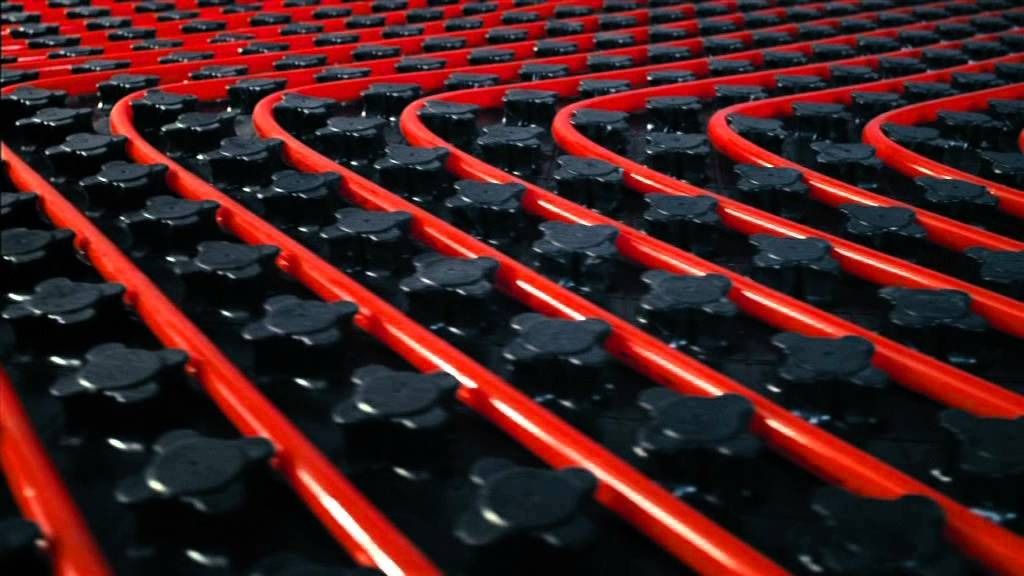

1. Профильные полистирольные маты — высоко пластичны, оснащены специальными бобышками, между ними прокладываются трубы. Также, бобышки служат фиксатором для нагревательных элементов.

В них, контур крепится с шагом 50 мм. Использование мата значительно упрощает процесс монтажа, но по стоимости они выше пенополистирольного утеплителя. Толщина плит от 1 до 3 мм, а по размеру бывают 500 на 1000 или 600 на 1200 мм.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

• при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;
• при монтаже на первом этаже достаточно — 50 мм;
• проводя теплоизоляцию в комнатах над тёплыми помещениями — 30 мм.

Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 мм, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

Специалисты советуют класть два армирующих слоя. Первый — на утеплитель, а второй поверх нагревательных элементов (труб). Сетки между собой соединяются при помощи проволоки.

Если вы не хотите укладывать два слоя армирования, то прежде чем устанавливать сетку на утеплитель, следует под неё сделать подпорки, чтобы при заливке раствора, он смог протечь под арматуру.

Укладка и крепление труб

Настил нагревательных элементов — самый ответственный этап, при установке тёплых водяных полов. Кроме того, хорошо иметь приспособление, чтобы производить размотку труб в бухтах, так как снятие их кольцами запрещено, создаётся большое напряжение, что мешает при монтаже.

Недопустимо снимать контур с неподвижной бухты, её нужно крутить. Кутить можно самим, но при помощи приспособления это сделать проще.

Необходимо маркером на плитах сделать метки в соответствии с шагом укладки нагревательного элемента. После чего, используя малярную нить провести отбивку линии и прочертить трассу для контуров.

При самостоятельном монтаже водяных труб, нужно помнить, что требуется отступать от стен 15 — 20 см. Идеально, если каждый контур будет единый, без швов, и с максимальным размером 100 мм. Монтаж следует делать по схеме, в соответствии с расчётом. Допустимый шаг у стен — 10 см, ближе к центру — 15 см.

Установку контура нужно производить с самых удалённых зон от коллектора. Кроме того, транзитные участки изделия следует утеплить вспененным полиэтиленом, это позволит сохранить энергию и не даст теплу расходоваться по дороге. При этом, оба конца должны выходить к месту, где будет установлен коллекторный шкаф.

Для фиксации контура используются крепёжные профили, которые необходимо прикрутить к полу дюбелями. После чего, трубы прижимаются к армирующей сетке и закрепляются пластиковым крепежом. Нельзя сильно пережимать трубу, петля должна свободно прилегать к ней.

Изгибать контур нужно аккуратно, особенно изготовленный из полиэтилена, ведь данный материал подвержен деформации. Трубы из полипропилена гнуть сложно, они пружинят. Поэтому, при монтаже тёплого пола, их фиксируют прямо к сетке с большим радиусом угла. В случае появления белого пятна или полос, материал считается испорченным, и использовать его нельзя.

Если вы производите монтаж металлопластиковых труб диаметром 16 или 20 мм, то их можно согнуть своими руками, не применяя специальный инструмент.

При угле загиба небольшого радиуса, чтобы он получился ровным, и изделие не лопнуло, процесс загиба производится в несколько подходов (путём перехватывания рук). Чтобы получился угол 90°С, потребуется 5 — 6 раз.

Подключение и заполнение контура — гидравлические испытания

После самостоятельного монтажа нагревательных труб, устройство следует подключить, и проверить на работоспособность и целостность:

1. Подключение. Самый распространённый способ, произвести подключение водяного тёплого пола — распределительный узел. Основная его цель — повышение давления, осуществление температурной регулировки и равномерной подачи теплоносителя в несколько контуров. Есть разные приборы — с ручной или автоматической регулировкой.

Подключение системы заключается в подсоединение обоих концов трубы к разводке коллектора зажимными фитингами. Кроме того, при помощи коллектора устройство тёплый пол подключается к основной отопительной системе или к специально оборудованному котлу.

Выбирая нагревательный котел, важно учитывать его мощность, она должна ровнять мощности всех участков пола с небольшим запасом.

Котлы имеют вход и выход для воды, которые оснащены запорными клапанами.

Также, для циркуляции теплоносителя требуется обустроить насос. Чаще, он входит в комплект с котлом, но если отапливаемая площадь большая, потребуется ещё один.

1. Заполнение системы. Прежде, чем производить заливку бетонной стяжки, следует заполнить систему и провести её гидравлическое испытание. Так как в случаи неисправности, провести ремонт системы залитой бетоном будет сложно. Для этого, к сливному выходу коллектора требуется подсоединить шланг и вывести его в канализацию.

Чтобы проще было отслеживать выход воздуха из системы, лучше использовать прозрачный шланг.

Коллектор, отвечающий за подачу теплоносителя, оснащён шаровым краном, к нему производится подключение водопроводной воды. А к одному из выходов соединённых с контуром тёплого пола подсоединяется опрессовочный насос.

Процесс заполнения системы выглядит следующим образом:

• закрываются все каналы тёплого пола, за исключением одного, при этом, все воздухоотвотчики открываются;
• производится подача воды, и по сливному шлангу отслеживается степень её чистоты и выход воздуха из системы;

Внутри трубы могут быть покрыты технологической смазкой, её нужно смыть водой.

• когда весь воздух выйдет и вода станет полностью чистая, сливной кран закрывается, после чего перекрывается заполненная система;
• при наличии нескольких контуров, такие действия необходимо проделать с каждым;
• после того, как промыты и заполнены все контуры, следует закрыть кран, через который подаётся вода.

По завершению процедуры, в трубах не должен остаться воздух, а вода должна идти идеально чистая.

Если в процессе испытания гидрополов обнаружена протечка, то она устраняется сразу, но сначала необходимо сбросить давление в системе.

1. Опрессовка. Чтобы провести опрессовку, требуется специальный насос, о котором уже говорилось выше,  он должен быть подключён к выходу системы тёплого пола.

Последовательность опрессовочного процесса:

• все подключённые к коллектору контуры требуется открыть;
• наполнить ёмкость насоса водой и открыть кран подачи;
• при помощи насоса нужно нагнать давление в системе, оно должно превышать рабочее в 2 раза (6 атм), контроль его осуществляется по манометрам, расположенным на насосе и коллекторе;
• после повышения давления, необходимо визуально осмотреть весь трубопровод и его соединения;
• через полчаса, снова поднять давление до 6 Бар и провести осмотр, ещё через 30 минут действия повторить, при обнаружении протечек, давление сбрасывается и они устраняются;
• при отсутствии протечек, давление вновь следует поднять до 6 Бар и оставить на сутки;
• если, по истечению этого времени давление упало не больше чем на 1,5 Бар — значит, вы правильно собрали систему.

Согласно закону физики, когда в трубах поднимается давление, они пытаются выпрямиться. Если их фиксация сделана не прочно, то при испытании возникнут неприятные сюрпризы. В дальнейшем, когда контур будет залит бетоном, этого можно не опасаться.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать гипсокартоновый профиль.

Установка маяков производится в соответствии с  уровнем чистового пола, за минусом толщины полового покрытия. Для закрепления направляющего профиля применяются подушки из раствора, на них кладётся гипсокартоновое изделие и выравнивается уровнем.

Хотя у такого способа есть минус — если профиль провалится ниже необходимого уровня, его потребуется достать и добавить под него раствор. Поэтому, рекомендована под маячками жёсткая опора, можно использовать дюбеля. Верх шляпки должен возвышаться над поверхностью стяжки.

Стандартный монтаж маячков — 30 см от стен, с небольшим расстоянием между ними, так как происходит оседание раствора, и на поверхности могут появиться ямочки. Рекомендованные отступы между маячками 1,5 м, тогда подойдёт 2-х метровое правило для выравнивания.

Процесс установки маячков выглядит так:

1. От стен, расположенных с правой и левой стороны от входа, делается отступ 30 см и прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.
2. Пространство между линиями разделяется на одинаковые части, их максимальных размер 150 см. Одна полоса должна размещалась напротив входа.
3. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.
4. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

1. Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

Применение пластификатора снижает соотношение воды с цементом в растворе, увеличивает подвижность и повышает прочность стяжки. Степень подвижности — один из важнейших показателей качественного раствора для заливки греющих полов, так как он должен хорошо проникнуть под трубы, и легко выпускать воздух. По консистенции, добавки выпускаются в сухом и жидком виде.

Фибра значительно увеличивает прочность конструкции, и практически полностью исключает риск образования трещин. Она бывает металлической, полипропиленовой и базальтовой.

Для тёплых водяных полов предназначена фибра из полипропилена и базальтовая. Стандартная норма фибры на 1 м3 — 500 грамм.

В магазинах представлено большое количество смесей, в их составе уже есть пластификатор и фибра. Конечно, готовые растворы обладают высоким качеством, и их применение существенно упрощает процесс заливки пола, но обойдутся они дороже, чем приготовленные своими руками.

Обязательное условие, которое следует соблюдать при изготовлении смеси самому, является механизация процесса (использование бетономешалки или строительного миксера), так как требует получить высококачественный раствор.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок, для использования в растворе, требуется просеять, промыть и просушить. Речной песок для этих целей не подходит, он имеет правильную форму, что не очень хорошо.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

По технологии, изготовление раствора для монтажа тёплого пола отличается при использовании разных устройств. Если применяется миксер, то сначала, на небольших оборотах размешиваются сухие компоненты — цемент, песок и распушённая фибра. И лишь потом, добавляется вода с пластификатором. Готовится смесь минут 7.

В бетономешалке процесс выглядит с точностью наоборот. В неё наливается вода с пластификатором, затем постепенно подсыпается сначала цемент, потом песок, после чего снова цемент и в завершении заливается остаток воды. Фибра добавляется в процессе замеса понемногу, обязательно в распушённом виде. Приготавливается раствор в течении 3 — 5 минут.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

Все работы по возведению стяжки следует проводить за один раз. Поэтому, при проведении самостоятельной заливки требуются помощники. Кроме того, в устройстве должно быть установлено рабочее давление — 2 атмосферы.

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Узнайте как правильно включить водяной теплый пол первый раз.

Деформационные швы

Если температурные зазоры расположены не правильно или отсутствуют, то это может вызвать разрушение стяжки. Поэтому, возникает необходимость в обустройстве усадочных швов если:

• площадь помещения превышает 30 м. кв;
• размер стен более 8 м;
• помещение имеет значительную разницу в длине и ширине, больше чем в 2 раза;
• комната изгибистой формы.

Для этого, по периметру швов уложить демпферную ленту. Нужно, чтобы армирование в местах шва разделялось. А зазор, предназначенный для деформации, в основании имел толщину 10 мм.

Верхнюю часть шва обработать герметиком. При наличии не стандартного помещения, его следует поделить на части, прямоугольной или квадратной формы.

При прохождении нагревательных элементов через швы, они монтируются на этих участках в гофре, она должна закрывать их по 30 см с каждой стороны. Не следует размещать швы внутри контура.

Если, вы хотите укладывать  плитку — как половое покрытие, то велика вероятность, что она отклеиться на участках деформационных швов. Поэтому, следует одну часть плитки монтировать на клей, а вторую на герметик.

В случаи необходимости сделать дополнительное разграничение, можно применять способ неполных деформационных швов. Делаются они мастерком, толщиной на 1/3. Когда бетон застынет, они также заделываются герметикам.

Трещины на стяжке

Не редко, после застывания стяжки, на ней появляются трещины. Их образование вызвано следующими причинами, если:

• утеплитель низкой плотности;
• плохое уплотнение раствора;
• отсутствует пластификатор;
• слишком толстая стяжка;
• нет усадочного шва;
• быстро высох бетон;
• соотношение компонентов в растворе неправильное.

Избежать образование трещин в стяжке просто:

• применять утеплитель плотностью не ниже 35-40 кг/м3, а лучше выше;
• раствор для заливки делать пластичный по консистенции, с добавками фибры и пластификатора;
• комнаты большой площади разделять усадочными швами;
• не допускать быстрого застывания бетона, путём накрывая полиэтиленовой плёнкой на следующий день после заливки.

Укладка финишного покрытия

Выбирать нужно только то финишное покрытие, которое предназначено именно для монтажа на тёплые полы. На упаковках таких изделий можно найти специальный значок, который говорит об этом.

Идеальное покрытие для самостоятельного монтажа на гидропол — керамаплитка или керамогранит. Использование ламината, линолеума или ковролина, в качестве отделки полов с обогревом допустимо, но лишь при наличии маркировки, разрешающей монтаж на тёплые конструкции. Укладывать напольное покрытие следует только на хорошо высохшую бетонную стяжку.

Произвести самому монтаж в частном доме или квартире тёплого водяного пола под силу каждому. Несмотря на то, что времени и труда потребуется не мало, но в конечно итоге, ваше жилище станет уютным и комфортным.

Видео инструкции

Теплые полы считаются в нашем понимании более современной системой отопления, чем радиаторное отопление. Однако, это далеко не так – они появились гораздо раньше. Упрямые исторические факты говорят о том, что теплые полы успешно применялись еще во времена Древнего Рима, на территории Кореи, да и в России тоже. Правда, использовалось тогда только печное отопление, так как системы транспортирования углеводородов по трубам тогда еще не существовало. В современном мире самые экономически успешные страны широко применяют отопление теплыми полами, причем это делается не только из соображений очевидного комфорта, а учитывается еще и тот факт, что такое отопление позволяет экономить энергоресурсы, спрос на которые растет с каждым годом.

Такой вид отопления – недешевое удовольствие. Комплектующие и работа стоят очень дорого. Именно поэтому у любого рачительного хозяина может возникнуть мысль о том, чтобы сделать водяной теплый пол своими руками. Почему бы и нет? Тем более что опыт как удачных, так и неудачных реализаций уже достаточно наработан для того, чтобы дать конкретные рекомендации. Цель нашей статьи – это дать конкретные советы тем хозяевам, которые собираются сделать теплый водяной пол, но при этом чтобы они сэкономили свои деньги и в итоге получили то, что хотели – комфортное и экономичное отопление.

Почему именно водяной теплый пол?

Конечно, электрические теплые полы реализуются проще, ими легче управлять, но стоимость энергоносителей вносит свои коррективы – в эксплуатации этот вид отопления гораздо дороже, чем водяной теплый пол. Пройдет всего 4—5 лет и теплый водяной пол окупится с лихвой, но только при том условии, что он будет сделан грамотно и правильно. Именно об этом авторы статьи и хотят сказать нашим читателям. Отметая красочные каталоги с дорогущим оборудованием, а основываясь только лишь на опыте людей, которые смогли реализовать теплый водяной пол в своем жилище.

Большинство систем отопления в настоящее время используют в качестве источника тепла природный газ – и это совершенно логично, так как этот вид топлива обходится дешевле других. И эта тенденция будет сохраняться в течение еще нескольких десятков лет как минимум. Поэтому теплые полы лучше всего реализовать именно водяными, теплоноситель в которых подогрет энергией сгорания природного газа. Но для этого надо соблюсти ряд условий.

Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами. В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол, который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Требования к помещениям, где будет реализовано отопление теплыми водяными полами

Самый умный в строительстве ход – когда трубопровод теплого пола закладывают еще на этапе возведения перекрытий. Это очень успешно применяется в Германии, Швеции, Норвегии, Канаде, да, и в других экономически успешных странах, где энергоносители стоят очень дорого и поэтому там используют именно напольное отопление, которое на 30—40% экономичнее радиаторного. Вполне возможно сделать теплый водяной пол уже в готовом помещении, но оно должно отвечать определенным требованиям. Перечислим их.

• Учитывая значительную толщину теплого водяного пола – от 8 до 20 см, высота потолков в помещении должна позволить смонтировать такую систему отопления. Необходимо также учитывать величину дверных проемов, которые в высоту должны быть не менее 210 см.
• Основание пола должно быть достаточно прочным для того, чтобы выдержать тяжелую цементно-песчаную стяжку.
• Основание для теплого пола должно быть чистым и ровным. Неровности не должны превышать 5 мм, так как перепады сильно влияют на ток теплоносителя в трубах, они могут привести к завоздушиванию контуров и повышению гидравлического сопротивления.
• В помещении, где планируется теплый водяной пол должны быть завершены все штукатурные работы, вставлены окна.
• Теплопотери в помещениях не должны быть более 100 Вт/м². Если они больше, то стоит подумать об утеплении, а не отапливать окружающую среду.

Как выбрать хорошую трубу для теплого пола

Про трубы теплого водяного пола достаточно подробно написано в статье на нашем портале. Очевидно, что для теплого пола лучше выбирать трубы из сшитого полиэтилена – PEX или PERT. Среди PEX труб следует отдать предпочтение PE-Xa трубам, так как они имеют максимальную плотность сшивки – около 85% и поэтому обладают лучшим «эффектом памяти», то есть трубы после ее растяжения, всегда стремятся вернуться в свое первоначальное положение. Это позволяет применять аксиальные фитинги с надвижным кольцом, которые без страха можно замуровывать в строительные конструкции. Помимо этого, при заломе трубы можно восстановить ее форму нагрев проблемное место строительным феном.

Трубы PERT не обладают эффектом памяти, поэтому с ними применяются только цанговые фитинги, которые нельзя замуровывать. Но если все контуры теплого пола будут выполнены цельными отрезками труб, то все соединения будут только на коллекторе и вполне можно применять PERT трубы.

Помимо этого, производители выпускают трубы композитной конструкции, когда между двумя слоями сшитого полиэтилена размещена алюминиевая фольга, которая является надежным кислородным барьером. Но неоднородность материала, отличие коэффициентов температурного расширения алюминия и полиэтилена может спровоцировать расслоение трубы. Поэтому лучше выбирать PE-Xa или PERT трубы с барьером из поливинилэтилена (EVOH), который значительно снижает диффузию кислорода в теплоноситель через стенку трубы. Этот барьер может располагаться в наружном слое трубы, так и внутри, окруженный слоями из PE-Xa или PERT. Конечно, лучше та труба, у которой слой EVOH расположен внутри.

Для контуров теплого пола существуют три основных типоразмера труб: 16*2 мм, 17*2 мм и 20*2 мм. Чаще всего используют 16*2 и 20*2 мм. Как же выбрать именно «правильную» трубу.

• Во-первых, брэнд в этом вопросе имеет значение и на него надо обращать внимание. Наиболее известные производители: Rehau, Tece, KAN, Uponor, Valtec.
• Во-вторых, очень много может «рассказать» маркировка труб, ее следует тщательно изучить и не стоит стесняться задавать больше вопросов продавцу-консультанту.
• В-третьих, квалификация продавца-консультанта очень помогает при выборе трубы. Не стоит забывать требовать сертификаты о соответствии, поинтересоваться о наличии и цене фитингов, смесительных узлов, коллекторов и другого оборудования. Необходимо узнать о том, в каких бухтах продают трубу, по сколько метров, чтобы в дальнейшем при расчетах это учесть.
• И, наконец, если выбрана PE-Xa труба, то можно провести небольшой тест. Для этого небольшой отрезок трубы надо заломить, а потом прогреть это место строительным феном. У качественной PE-Xa, да и PE-Xb трубы тоже должна восстановиться изначальная форма. Если этого не произошло, то что бы ни было написано в маркировке – это просто не PEX труба.

Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение  бесплатно.

водяной теплый пол

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

• В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
• Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
• В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
• Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре. Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

• Для трубы диаметром 16 мм максимальная длина 70—90 м.
• Для трубы диаметром 17 мм – 90—100 м.
• Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

• В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны, где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
• В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
• Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

• Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

• Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

• Комбинированные способы укладки трубы теплого пола также применяются очень часто. Например, краевые зоны укладывают змейкой, а основную площадь улиткой. Это может помочь правильно разбить помещение на контуры распределить с минимумом остатков бухту трубы и обеспечить нужный режим.

В каждом из способов может применяться переменный шаг укладки, когда в краевых зонах он составляет 100—150 мм, а в самом помещении 200—300 мм. Тогда можно в одном помещении обеспечить требования по более интенсивному нагреву краевых зон, не применяя других способов укладки. Опытные монтажники чаще всего делают именно так.

Для расчета контуров лучше всего воспользоваться специальным и очень простым в освоении программным обеспечением. Например, известного производителя Valtec, который свою программу распространяет бесплатно. Также имеются более простые программы для расчета раскладки контуров, которые подсчитывают длину петель, что очень удобно. Например, программа «Улитка», которая также распространяется бесплатно. Тем, кто не очень дружит с компьютером, можно сделать расчет контуров самостоятельно, воспользовавшись миллиметровой бумагой, на которой в масштабе начертить план помещения и уже на этом листе карандашом «разложить» контура и подсчитать их длину.

При делении помещений на контуры водяного теплого пола следует выполнить следующие требования:

• Контуры не должны переходить из комнаты в комнату – все помещения должны регулироваться отдельно. Исключение могут составлять санузлы, если они расположены рядом. Например, ванная рядом с туалетом.
• Один отопительный контур не должен обогревать помещение площадью более 40 м². В случае необходимости помещение делят на несколько контуров. Максимальная длина любой из сторон контура не должна превышать 8 метров.
• По периметру помещения, между помещениями, а также между отдельными контурами должна прокладываться специальная демпферная лента, которая после заливки стяжки будет компенсировать ее тепловое расширение.

Выбор вида утеплителя для теплого пола и его толщины

Утеплитель для теплого водяного пола обязателен, ведь никому не хотелось бы свои деньги тратить на подогрев земли, атмосферы или ненужных строительных конструкций, но пол является именно той нужной, которая должна принять львиную долю тепла от греющего контура. Для этого и применяют утеплитель. Какие их виды нужно применять? Среди всего их многообразия, авторы статьи рекомендуют, что следует обратить внимание только на два из них.

• Экструдированный пенополистирол (ЭППС). Этот материал обладает низкой теплопроводностью, высокой механической прочностью. ЭППС не боится влаги, он практически ее не поглощает. Цена его вполне доступна. Выпускается этот утеплитель в виде плит стандартных размеров 500*1000 мм или 600*1250 мм и толщиной 20, 30, 50. 80 или 100 мм. Для хорошей стыковки плит на боковых поверхностях имеются специальные пазы.

• Профильные теплоизоляционные маты из пенополистирола высокой плотности. На их поверхности есть специальные круглые или прямоугольные бобышки, между которыми очень удобно укладывать трубу без дополнительной фиксации. Шаг крепления трубы обычно составляет 50 мм. Это очень удобно при монтаже, но по цене они гораздо выше, чем плиты из ЭППС, особенно у именитых брендов. Выпускаются они толщиной от 1 до 3 см и размерами 500*1000 мм или 60*1200 мм – это зависит от производителя.

Плиты из ЭППС могут иметь дополнительный фольгированный слой, имеющий дополнительную разметку. Разметка плит дело, конечно же, полезное, но вот присутствие фольги только увеличивает стоимость утеплителя, а толку от нее не будет по двум причинам.

• Декларируемая производителями отражательная способность не будет работать в непрозрачной среде, какой является стяжка.
• Цементный раствор – это сильная щелочная среда, которая прекрасно «съест» ничтожный (в несколько десятков микрон) слой алюминия еще до своего застывания. Надо осознать, что фольгированные плиты – это маркетинговый ход и не более.

Авторы статьи рекомендуют применять для утепления плиты из ЭППС. Экономия по сравнению с профильными матами будет очевидна. Разницы в стоимости хватит и на крепеж, и еще немало денег останется. Вспомним народную мудрость, что сэкономленные деньги сродни заработанным.

Какой же толщины должен быть утеплитель в конструкции пирога теплого водяного пола? Существуют специальные и сложные расчеты, но можно обойтись и без них. Если усвоить несколько простых правил.

• Если теплые полы будут делаться на грунте, то толщина утеплителя должна быть не менее 100 мм. Лучше всего сделать два слоя по 50 мм и уложить их во взаимно перпендикулярных направлениях.
• Если теплые полы планируются в помещениях над цокольным этажом, то толщина утеплителя не менее 50 мм.
• Если теплые полы планируются над отапливаемыми снизу помещениями, то толщина утеплителя не менее 30 мм.

Дополнительно необходимо предусмотреть крепление плит ЭППС к материалу основания, так как при заливке стяжки они будут стремиться всплыть. Для этого идеально подходят тарельчатые дюбели. Ими необходимо крепить все плиты в местах стыков и по центру.

Для крепления трубы к ЭППС используют специальные гарпун-скобы, которые надежно фиксируют трубу. Их крепят с интервалом 30—50 см, а в местах поворота трубы из PEX, шаг должен быть 10 см. Обычно рассчитывают, что на бухту в 200 метров трубы требуется 500 штук гарпун-скоб. При их приобретении не надо гнаться за брэндом, так как это будет стоить в несколько раз дороже. Существуют очень качественные и недорогие скобы российских производителей.

Выбор коллекторно-смесительного узла теплого пола

Коллектор водяного пола – важнейший элемент, который принимает теплоноситель от магистрали, распределяет его по контурам, регулирует расход и температуру, балансирует петли контуров, способствует удалению воздуха. Без него не обойдется ни один теплый водяной пол.

Выбор коллектора, а если говорить более корректно – коллекторно-смесительного узла лучше доверить специалистам, которые подберут нужные комплектующие. В принципе его можно собрать и самостоятельно, но это тема отдельной статьи. Просто перечислим, какие элементы должны входить в коллекторно-смесительный узел, чтобы не ошибиться в выборе.

• Во-первых, это непосредственно сами коллекторы, которые могут оснащаться различной арматурой. Они должны оснащаться настроечными (балансировочными) клапанами с расходомерами или без них, которые размещаются на подающем коллекторе, а на обратном могут быть термостатические клапаны или просто перекрывающие вентили.

• Во-вторых, любой коллектор для удаления воздуха из системы должен оборудоваться автоматическим воздухоотводчиком.
• В-третьих, и на подающем, и на обратном коллекторе должны быть дренажные краны для слива теплоносителя из коллектора и удаления воздуха при заполнении системы.
• В четвертых, для подсоединения трубы к коллектору должны использоваться фитинги, которые подбираются индивидуально в каждом конкретном случае.

• В-пятых, для крепления коллекторов и обеспечения нужного межосевого расстояния применяются специальные кронштейны.

• В-шестых, если в котельной не оборудован отдельный стояк для теплых полов, то за приготовление теплоносителя должен отвечать смесительный узел, включающий насос, термостатический вентиль, байпас. Конструкция этого узла имеет множество реализаций, поэтому этот вопрос будет рассмотрен в отдельной статье.

• И, наконец, весь коллекторно-смесительный узел должен располагаться в коллекторном шкафу, который устанавливают или в нишу, или открыто.

Коллекторно-смесительный узел располагают в таком месте, чтобы все длины магистралей от него, до петель теплого пола были примерно равными и магистральные трубы были в непосредственной близости. Коллекторный шкаф часто скрывают в нише, тогда его вполне можно разместить не только в бытовках и котельных, но в гардеробных, коридорах и даже жилых комнатах.

Видео: Какие расчеты необходимы перед устройством теплого пола

Монтаж водяного теплого пола своими руками

После расчетов и закупки всех необходимых комплектующих можно постепенно воплощать в жизнь теплый водяной пол. Вначале необходимо наметить места, где будут размещены коллекторные шкафы, выдалбливаются, при необходимости ниши, а также делаются проходы через строительные конструкции. Все долбежные и сверлильные работы должны быть завершены перед следующим этапом.

Монтаж утеплителя

Перед этим этапом необходимо подготовить помещения для этого – вынести все ненужное, убрать весь строительный мусор, вымести и пропылесосить полы. Помещение должно быть абсолютно чистым. При монтаже плит необходимо находиться в обуви с плоской подошвой, так как каблуки могут повредить поверхность. Перечислим последовательность действий при монтаже утеплителя.

• Прежде всего, на стенах отбивается уровень чистого пола при помощи лазерного или водяного уровня. Измеряются все неровности основания при помощи длинного правила и уровня.
• Если неровности превышают 10 мм, то их можно вполне выровнять подсыпанным чистым и сухим песком, который впоследствии следует разровнять.

• Если теплый пол делается по грунту или над цокольным этажом, то расстилается гидроизоляционная пленка с нахлестом соседних полос не менее 10 см и с заходом на стену. Места стыков проклеиваются скотчем. В качестве гидроизоляции вполне подойдет полиэтиленовая пленка 150—200 мкм.
• Начиная с дальнего угла помещения, начинается процесс укладки плит ЭППС. Они укладываются вплотную к стенам маркированной поверхностью вверх.
• Плиты ЭППС должны плотно стыковаться между собой при помощи пазов, которые имеются на их боковых поверхностях. При укладке каждой плиты она плотно должна прилегать к основанию и быть в горизонтальной плоскости, что проверяется строительным уровнем. При необходимости под плиту подсыпается песок.

• Если по пути укладки встречаются препятствия в виде выступов, колонн и других элементов, то после предварительной разметки плита подрезается строительным ножом по металлической линейке. При этом ЭППС надо положить на какое-то нетвердое основание, чтобы нож не затупился, например, кусок фанеры или ОСП.
• При укладке следующего ряда следует учитывать, что стыки плит не должны совпадать, а идти вразбежку, подобно кирпичной кладке. Для того, если с оставшейся последней в ряду плиты ЭППС осталась часть не менее 1/3 ее длины, то укладку следующего ряда следует начинать с нее.
• Если планируется укладка второго слоя ЭППС, то она должна вестись во взаимно перпендикулярном направлении с первым слоем.
• После укладки теплоизоляции следует при помощи перфоратора с длинным буром и молотка закрепить тарельчатые дюбели на каждом стыке – на каждом стыке и в центре каждой плиты ЭППС. Стыки между ЭППС заклеиваются строительным скотчем.

• Если после монтажа утеплителя остались полости или щели, то их можно забить обрезками ЭППС и задуть монтажной пеной, но можно это сделать и позже, уже после монтажа труб.

После этого, можно сказать, что мероприятия по монтажу утеплителя завершены. Хоть плиты ЭППС и имеют достаточную плотность, чтобы выдержать вес взрослого человека, все равно надо при перемещении по ним соблюдать меры предосторожности. Лучше всего использовать широкие доски или куски фанеры или ОСП.

Монтаж трубы теплого водяного пола

Настал самый ответственный и сложный момент — монтаж труб теплого пола. На этом этапе надо быть особо внимательным и аккуратным и здесь без помощника никак не обойтись. Также желательно иметь специальное приспособление для размотки трубы, так как снимать с бухты трубу кольцами категорически запрещено, так как в ней тогда будут очень сильные напряжения, что усложнит или сделает невозможным монтаж. Главное правило – бухту надо крутить, а не снимать трубу с неподвижной бухты. В принципе, это можно сделать и вручную, но с приспособлением гораздо легче.

Если на верхней стороне плит ЭППС есть разметка, то — это просто замечательно, тогда укладка труб сильно упростится. А если нет, то не стоит «вестись» на приобретение фольгированного тонкого утеплителя из вспененного полиэтилена с нанесенной разметкой. Толку от него не будет никакого. Можно разметку нанести и самостоятельно. Для этого маркером на верхней стороне плит делаются отметки на расстоянии требуемого шага контура, а потом малярной нитью отбиваются линии – так можно за короткое время сделать разметку. После этого можно прочертить трассы контуров теплого пола.

стяжка для теплого пола

В намеченном месте крепится коллекторный шкаф и в нем монтируется коллектор, пока без насосно-смесительной группы, она понадобится позже. При входе в коллектор, при выходе из него, а также при входе в бетонную стяжку, каждая труба должна быть защищена специальной гофрой. Однако, гофра от именитых производителей стоит умопомрачительных денег, поэтому вполне допустимо заменить ее на теплоизоляцию соответствующего диаметра. Также трубы должны быть защищены при переходах из помещения в помещения и от контура к контуру.

Монтаж трубы теплого пола следует начинать с зон, наиболее удалённых от коллекторов, причем на все транзитные трубы должна одеваться теплоизоляция из вспененного полиэтилена, которая обеспечит максимальную сохранность энергии до точки назначения, и не «растеряет» тепло по дороге. Далее, труба «выныривает» из плит ЭППС, уже «голой» обходит весь свой греющий контур и «заныривает» обратно и уже в теплоизоляции следует до коллектора. Сами транзитные трубы помещаются внутрь плит ЭППС, для этого в них ножом предварительно прорезаются трассы прохода.

Если теплоизоляция состоит из двух слоев плит ЭППС, то вначале укладывается первый слой, затем прокладываются все коммуникации, в том числе и транзитные трубы теплого пола, а затем второй слой подгоняется и подрезается на месте.

Кроме этого, в районе расположения теплого пола могут идти трубы к радиаторам, а также магистрали горячего и холодного водоснабжения. Если труб несколько, то их можно закрепить в пучке либо тарельчатыми дюбелями, либо перфорированной металлической полосой и дюбелями. В любом случае они не должны выступать за верхнюю поверхность плит ЭППС, чтобы сверху можно было беспрепятственно уложить контур теплого пола. Все полости задуваются монтажной пеной, которая после застывания срезается заподлицо с поверхности плит утеплителя.

По периметру помещения, где будут теплые полы, на стены наклеивается демпферная лента, которая призвана компенсировать тепловое расширение стяжки. Лента бывает как с клеящим слоем, так и без него. При ее приобретении не надо гнаться за брэндом и переплачивать в несколько раз больше. Сейчас выпускается достойная во всех смыслах демпферная лента российского производства. Если ленты вообще нет, то — это тоже не беда – ее может заменить пенопласт толщиной 1 или 2 см, приклеенный к стене на жидкие гвозди или монтажную пену.

Демпферная лента должна устанавливаться также между помещениями и разными контурами. Для этого выпускается специальная лента с Т-образным профилем. И в этом случае ее может заменить тонкий пенопласт, склеенный монтажной пеной или клеем.

Монтаж труб делается следующим образом:

• С бухты отматывается 10—15 м трубы, на ее конец одевается теплоизоляция и соответствующий фитинг для подключения к коллектору.
• Труба подключается к подаче соответствующего вывода коллектора.
• По ранее размеченным трассам укладывается труба и крепится гарпун-скобами на прямых участках через 30—40 см, а на поворотах через 10—15 см. Труба должна сгибаться осторожно, без заломов.

• При укладке не надо стараться крепить трубу сразу, а следует ее сначала разложить приблизительно по трассам на 5—10 м, а уже потом крепить скобами. Труба должна лежать на утеплителе без напряжения, не должно быть усилия, которое старается вырвать скобы из ЭППС.
• Если скоба по какой-то причине вылетела из своего места, то ее монтируют в другом, на расстоянии не менее 5 см.
• После обхода всего контура теплого пола, обратная труба возвращается к своей подающей и с ней рядом следует к коллектору. При необходимости на нее надевается теплоизоляция.
• По приходу к коллектору труба подключается к нему соответствующим фитингом.

• Возле соответствующей петли теплого пола на стене, а также еще и на бумаге обязательно записывается длина контура. Эти данные необходимы для дальнейшей балансировки.

Аналогично прокладываются все контуры теплого водяного пола. Поначалу будет сложно, но потом, после одной уложенной «улитки» все уже будет понятно и работа пойдет без проблем. При перемещении по уже проложенным контурам надо подстилать под ноги или колени доски, фанеру или ОСП.

Видео: Укладка трубы теплого пола

Монтаж армирующей сетки

Споры о целесообразности армирующей сетки идут постоянно. Кто-то говорит, что она нужна, другие утверждают обратное. Есть масса примеров удачного воплощения теплого пола без армирующей сетки и, в то же самое время, существуют примеры неудачной реализации теплого пола с армированием. Авторы статьи утверждают – армирование никогда не будет лишним, но только правильно выполненное.

Интернет изобилует примерами, когда на утеплитель укладывается и закрепляется металлическая сетка, а уже потом к ней при помощи пластиковых стяжек крепится труба теплого пола. Вроде бы удобно, но это не армирование, а просто подкладывание под стяжку абсолютно бесполезной сетки, на которую были истрачены деньги. Армирование – это когда сетка находится внутри стяжки, а не под нею. Именно поэтому авторы рекомендуют помещать сетку сверху трубы.

Для армирования стяжки подойдет металлическая сетка из проволоки диаметром 3 мм размером ячейки 100*100 мм – этого вполне достаточно. Сетки из арматуры применять не рекомендуется из-за того, что арматура имеет рифленую поверхность и при монтаже может повредить гладкую поверхность трубы. Да и не стоит тратить лишние деньги на избыточную прочность стяжки, ведь предполагается, что теплый пол монтируется уже на достаточно прочном основании. Сетка укладывается с нахлестом на одну ячейку и связывается либо вязальной проволокой, либо пластиковыми хомутами. Острые торчащие концы обязательно надо откусить, чтобы они не повредили трубу. Дополнительно сетка крепится к трубе в нескольких местах пластиковыми хомутами.

Вместо металлической сетки вполне может применяться пластиковая, которая прекрасно будет армировать стяжку и спасет ее от растрескивания. Укладывать пластиковую сетку удобнее, так как она идет в рулонах. Применение пластиковой сетки практически исключает повреждение труб, да и стоимость ее существенно ниже.

После укладки сетки опять встает вопрос о защите труб, ведь, перемещаясь в обуви по металлической сетке, можно легко повредить и ее, и трубу Поэтому снова рекомендуется перемещаться только по доскам, фанере или ОСП. Но существует еще очень грамотное решение, которое позволит избежать повреждения труб при заливке стяжки.

Приготавливается цементный раствор – такой же, какой будет при укладке стяжки (1 часть цемента М400 и 3 части песка) и в процессе укладки делаются «ляпки» из раствора, которые немного выступают за поверхность сетки – на 2 см достаточно. Эти «ляпки» делаются с такой периодичностью (30—50 см), которая позволит в дальнейшем положить на них доски или фанеру и совершенно безопасно перемещаться. Еще один плюс такого подхода – это фиксация сетки, ведь при хождении по ней она стремится изгибаться, а это может повредить сварные швы.

Заполнение контуров. Гидравлические испытания

Эту операцию обязательно стоит проводить еще до заливки стяжки, так как при скрытой неисправности ее легче устранить сразу, чем после того, как полы будут залиты. Для этого к сливному патрубку на коллекторе подключается шланг и выводится в канализацию, так как воды через контуры отопления будет пролито немало. Лучше всего, если шланг будет прозрачный – так будет легко отследить выход пузырей воздуха.

К входу подающего коллектора, который обязательно должен быть оборудован отсечным шаровым краном, подключается водопроводная вода через шланг или трубу. Если качество водопроводной воды низкое, то стоит заполнять систему через механический фильтр. К любому другому выходу, связанным с контурами теплого пола подключается опрессовочный насос. Это может быть свободный выход подающего коллектора, выход обратки с коллектора и другие места – все зависит от конкретной реализации коллекторного узла. В конце концов, в шаровый отсечной кран подающего коллектора можно вкрутить тройник и через него делать и заполнение системы, и опрессовку. После испытаний тройник можно снять и подключить коллектор к подающей магистрали.

Заполнение системы производится следующим образом:

• На коллекторе перекрываются все контуры теплого пола, кроме одного. Автоматические воздухоотводчики должны быть открыты.
• Подается вода и по шлангу слива контролируется ее чистота и выход воздуха. На внутренней поверхности труб при производстве может остаться технологическая смазка и стружка, которую необходимо смыть проточной водой.
• После того как весь воздух вышел, и вода течет абсолютно чистая, перекрывается сливной кран, а затем перекрывается уже промытый и заполненный контур.
• Все эти операции проделываются со всеми контурами.
• После промывки, удаления воздуха и заполнения всех контуров перекрывается кран подачи воды.

Если еще на этапе заполнения обнаруживаются протечки, то их устраняют сразу после сброса давления. В итоге должна получиться заполненная чистым теплоносителем и обезвоздушенная система теплых водяных полов.

Для испытания системы потребуется специальный инструмент – опрессовочный насос, который можно взять в аренду или пригласить опытного мастера, имеющего такой прибор. Опишем последовательность действий при опрессовке.

• Полностью открываются все контуры теплого пола, подключенные к коллектору.
• В емкость опрессовочного насоса наливается чистая вода, открывается кран подачи насоса.
• Насосом нагоняется давление в системе в два раза большее чем рабочее – 6 атмосфер, оно контролируется по манометру насоса и на коллекторе (если на нем есть манометр).
• После поднятия давления проводится визуальный осмотр всех труб и соединений, которые, в принципе, должны быть только на коллекторе. Также контролируется давление по манометру.
• Через 30 минут давление вновь поднимают до 6 бар и вновь осматривают все трубы и соединения. Затем через 30 минут эти действия повторяют. Если обнаруживаются протечки, то их сразу устраняют после сброса давления.
• Если протечек не выявлено, то давление опять поднимают до 6 бар и оставляют систему на сутки.
• Если через сутки давление в системе упало не более чем на 1,5 бар и не выявлено никаких протечек, то систему теплого пола можно считать правильно смонтированной и герметичной.

При поднятии давления в системе труба по всем законам физики будет пытаться распрямиться, поэтому возможен «отстрел» некоторых скоб в тех местах, где с ними «пожадничали». Поэтому «ляпки» из раствора очень помогут удержать трубу на месте. В дальнейшем, когда будет залита стяжка, труба будет надежно зафиксирована, но при испытаниях давлением плохо закрепленная труба может преподнести неприятные сюрпризы.

Видео: Заполнение системы теплоносителем

Видео: Опрессовка системы теплых полов

Установка маяков

Заливка стяжки теплого пола должна производиться по трубам, находящимся под рабочим давлением. Учитывая, что в большинстве закрытых систем отопления рабочее давление должно находиться в диапазоне 1—3 бар, можно принять среднее значение и оставить в контурах давление 2 бар.

В качестве маяков лучше всего использовать направляющие гипсокартонные профили ПН 28*27/UD 28*27. Они имеют достаточную жесткость и гладкую верхнюю поверхность, что очень полезно при разравнивании стяжки.

Маяки должны устанавливаться на уровне чистого пола минус толщина финишного напольного покрытия. Чтобы закрепить их очень часто используют просто растворные подушки, на которые укладывают направляющий профиль, а потом его утапливают по уровню. Но такой подход имеет недостаток в том, что в случае, если маяк встал ниже требуемого уровня, его приходится доставать, подкладывать свежий раствор и вновь выставлять.

Лучше всего, если маяки из направляющего профиля будут под собой иметь жесткую опору и в качестве нее могут послужить дюбели для бетона и шуруп соответствующей длины. Предпочтительней использовать специальные шурупы по бетону – нагели, которые не требуют установки дюбеля, а, значит, и диаметр сверления будет меньше. Если для дюбеля потребуется бурить отверстие диаметром 10—12 мм, то для нагеля достаточно 6 мм. Верхняя поверхность шляпки шурупа должна находиться на уровне поверхности будущей стяжки.

Маяки должны располагаться на расстоянии не более 30 см от стен. Между маяками не должно быть большого расстояния, так как раствор имеет обыкновения оседать и на уже готовой стяжке может образоваться яма. Оптимально – 1,5 м, тогда для выравнивания стяжки используют строительное правило 2 м. При установке маяков делают следующее:

• От стен, находящихся слева и справа от входа, на расстоянии 30 см прочерчиваются две линии – это будет положение крайних маяков.
• Расстояние между этими двумя линиями делится на равные части так, чтобы оно не превышало 150 см. Желательно, чтобы одна из полос приходилась прямо на вход в помещение. При необходимости, полоса, приходящаяся на вход, может быть меньших размеров.
• На полу прочерчиваются линии положения будущих маяков. На них делаются отметки расположения нагелей с шагом 40—50см.
• Перфоратором с соответствующим нагелю буром сверлятся отверстия на заданную глубину.

Для выставления шляпок нагелей в одной плоскости лучше всего воспользоваться лазерным уровнем. Если в арсенале домашнего мастера его нет, то не беда, сейчас этот весьма полезный инструмент можно взять в аренду, тем более что потребуется он всего на один день.

На стене делается отметка положения маяков. Для этого от предварительно прочерченного на стене уровня чистого пола отнимают толщину финишного напольного покрытия. Лазерный уровень выставляется по этой отметке, а затем, вкручивая или выкручивая нагели, их шляпки выставляются в одном уровне. Если пользоваться при этой операции обычным строительным уровнем, то это займет намного больше времени, да и погрешность будет выше.

Далее, на шляпки нагелей укладываются направляющие профили, строительным уровнем проверяется правильность установки. Для закрепления маяков на своих местах используют цементный раствор той же рецептуры, что и для стяжки пола (1 часть цемента+3 части песка).

Маяки снимаются со шляпок нагелей, а затем из приготовленного раствора делаются горки несколько выше, чем высота стяжки. Достаточно их делать через 1 метр, так как маяк и так уже будет надежно закреплен на шляпках нагелей. Далее, профиль укладывается и вдавливаются в раствор, а его излишки сверху сразу снимаются шпателем. В завершение уровнем проверяется правильность установки всех маяков.

В это же самое время можно проверить правильность установки всех демпферных лент, разделяющих помещения и контуры и при необходимости укрепить их положение раствором.

водяной теплый пол

Видео: Установка маяков для стяжки теплого пола

Заливка стяжки теплого пола

К стяжке теплого водяного пола предъявляются повышенные требования, ведь помимо переносимых ею механических нагрузок она испытывает еще и температурные деформации. И обычно цементно-песчаный раствор здесь не пойдет, бетонную смесь необходимо модифицировать пластификатором и фиброй.

Пластификатор предназначен для снижения водоцементного соотношения, увеличения подвижности смеси и повышения ее прочности при высыхании. Подвижность при укладке стяжки теплого пола крайне важна, так как раствор должен плотно «обхватить» трубы и легко выпустить воздушные пузыри наружу. Без применения пластификатора единственный способ увеличить подвижность смеси – это добавить в нее воды. Но тогда только часть воды вступит в реакцию с цементом, а остальная будет долго испаряться, что увеличит время схватывания и застывания и уменьшит прочность стяжки. Водоцементное отношение должно быть ровно таким, которое позволит стяжке схватиться. Обычно на 1 кг цемента необходимо 0,45—0,55 кг воды.

Пластификатор выпускается в жидком и в сухом виде. Применять его надо именно так, как рекомендует производитель, и никак иначе. Всякие «заменители» в виде жидкого мыла, стирального порошка, клея ПВА недопустимы.

Фибра предназначена для дисперсного армирования бетонной смеси, что позволяет в разы уменьшить или практически исключить образование трещин, увеличить прочность и сопротивление истиранию, увеличить прочность на изгиб и сжатие. Это достигается тем, что микроволокна фибры распределены и скрепляют стяжку по всему объему бетонной смеси.

Фибра бывает металлической, полипропиленовой и базальтовой. Для стяжки теплого пола рекомендуется применять полипропиленовую или базальтовую фибру. Добавляют ее согласно рекомендациям производителя, но рекомендуется использовать не менее 500 грамм полипропиленовой фибры на 1 м³ готового раствора. Чтобы получить смесь с наилучшими свойствами, добавляют 800 и более грамм на 1 м³.

В продаже можно найти готовые смеси для заливки стяжки теплого пола от известных и не очень производителей. В состав этих смесей уже входит и пластификатор, и фибра, и другие компоненты. При несомненном удобстве их использования и высоком качестве, стоимость готовой стяжки будет существенно выше, чем приготовленный самостоятельно раствор.

Перед заливкой стяжки необходимо убрать все лишние предметы с пола, при необходимости поверхности пропылесосить. Также необходимо приготовить весь инструмент и посуду для замешивания и транспортировки раствора. Все работы по заливке стяжки теплого пола в помещении должны производиться за один раз, поэтому желательно иметь двух помощников: один готовит раствор, второй его носит, а главный исполнитель укладывает и разравнивает стяжку. В помещении должны быть закрыты все окна, стяжка должна быть ограничена от воздействия сквозняков и прямых солнечных лучей.

Самостоятельное приготовление раствора для стяжки теплого пола должно производиться только механизированным способом – качество раствора должно быть высоким. В качестве вспомогательных механизмов может использоваться бетономешалка или строительный миксер. Никакие насадки на дрель или перфоратор здесь не подойдут, что бы ни говорили различные «правдивые» источники.

Основу раствора составляют портландцемент марки не ниже М400, который должен быть сухим и со временем хранения не более 6 месяцев после даты выпуска. Песок должен также быть сухим, промытым и просеянным. Речной песок не подойдет – он имеет слишком правильную форму. Для стяжки соотношение цемента к песку должно быть 1:3 по массе, но на практике мало кто взвешивает песок и цемент, а берется универсальный метод измерения – ведро. Учитывая, что плотность строительного песка находится в диапазоне 1,3—1,8 т/м³, а цемента при транспортировке 1,5—1,6 т/м³, то можно не бояться мерить цемент и песок ведрами, так как качество смеси будет вполне допустимым.

Вода в составе раствора должна составлять примерно треть от массы цемента, то есть на 1 мешок 50 кг цемента необходимо примерно 15 литров воды. Однако применение пластификатора снижает водоцементное соотношение, поэтому при приготовлении раствора с водой нужно быть очень осторожным – лучше немного недолить и потом добавить, чем перелить.

Технология приготовления раствора миксером и бетономешалкой немного отличается. Миксером необходимо размешать на малых оборотах сухие цемент, песок и распушенную полипропиленовую или базальтовую фибру и потом постепенно добавлять воду с растворенным в ней пластификатором. В бетономешалках гравитационного типа, которых абсолютное большинство, размешать сухие цемент и песок трудно (сухой цемент налипает на влажные лопатки и барабан), поэтому в нее вначале наливают часть воды с пластификатором, а потом постепенно добавляют сначала цемент, затем песок, затем еще порцию цемента и оставшуюся воду. Фибру добавляют постепенно. Одну часть вместе с водой, другую с песком. При этом фибру нельзя кидать в барабан бетономешалки комком, а надо делить на порции и распушить перед закладкой.

Время приготовления раствора в бетономешалке обычно 3—4 минуты, а миксером немного больше – 5—7 минут. Готовность раствора определяется по однородному цвету и консистенции. Если взять комок раствора в руки и сжать, то из него не должна выделяться вода, но в то же самое время раствор должен быть пластичным. Если поместить раствор горкой на пол, то он не должен сильно растекаться, а только немного осесть под собственным весом. Если в нем сделать шпателем надрезы, они не должны расплываться, а должны держать форму.

Укладка стяжки начинается с дальних углов помещения и ведется полосами по маякам. Только после завершения одной полосы, укладывается и разравнивается следующая, закончиться процесс должен у входа в помещение. В процессе выравнивания не надо стараться сразу идеально выровнять поверхность стяжки по маякам. Главное, чтобы в стяжке не было провалов, а небольшие наплывы и следы от правила легко корректируются потом.

По истечении 1—2 дней (все зависит от внешних условий), когда по стяжке уже можно будет ходить, необходимо зачистить ее поверхность. Вначале подрезается строительным ножом и удаляется выступающая из стяжки демпферная лента, а потом берется строительное правило и острым концом прижимается к плоскости маяков. В направлении от себя, короткими, но энергичными движениями производится зачистка до тех пор, пока полностью не оголятся маяки. Затем образовавшийся мусор убирают, стяжку увлажняют из распылителя и укрывают полиэтиленовой пленкой.

На следующий день аккуратно удаляют маяки, можно и выкрутить нагели, а образовавшиеся бороздки затирают раствором или плиточным клеем. Стяжку вновь увлажняют и укрывают, это рекомендуется делать ежедневно в течение первых 10 дней после заливки.

Балансировка контуров теплого пола. Ввод в эксплуатацию

После полного созревания стяжки, а это не менее 28 дней, можно приступать к балансировке контуров теплого пола. И в этом процессе очень помогут расходомеры на коллекторе. Именно поэтому надо приобретать коллектор с балансировочными вентилями и расходомерами.

Дело в том, что петли теплого пола имеют разную длину, соответственно у них разное гидравлическое сопротивление. Очевидно, что «львиная доля» теплоносителя пойдет всегда по пути наименьшего сопротивления – то есть по самому короткому контуру, а другим достанется уже гораздо меньше. При этом в самом длинном контуре циркуляция будет такая вялая, что ни о каком теплосъеме не может быть и речи. В грамотно составленном проекте теплых полов всегда указывается расход в каждом контуре и положение регулировочных вентилей, но если теплый пол делается своими силами, то подойдет упрощенная, но действующая методика.

• Если еще не подключён насосно-смесительный узел, то производится его монтаж. Коллектор теплого пола подключается к подающей и обратной магистрали.
• Открываются полностью все контуры теплого пола, открываются на входе коллекторы шаровые краны подачи и обратки. Клапаны автоматических воздухоотводчиков должны быть открыты.
• Включается циркуляционный насос. На головке смесительного узла ставится максимальная температура, но котел пока не включается, теплоноситель должен циркулировать комнатной температуры.
• Давление во всей системе отопления доводится до рабочего (1—3 бар).
• Закрываются все контуры теплого пола, кроме самого длинного. Отмечается и записывается положение расходомера на этом контуре.
• Полностью открывается второй по длине контур. Если расход в нем больше, то балансировочный вентиль закручивается до тех пор, пока расход не выровняется с самым длинным.

• Далее, последовательно открываются все контуры в порядке убывания их длины, балансировочными вентилями регулируется расход.
• В результате расход во всех контурах должен быть одинаковым. Если это не так, то можно подкорректировать регулировку на контурах, не трогая самую длинную петлю.

Все вышеперечисленные операции выполнены правильно и расходомеры показывают, что циркуляция в контурах происходит, то можно начинать испытания теплого пола с подогретым теплоносителем. Начинать надо с малых температур – с 25°С, а затем каждые сутки постепенно увеличивать температуру на 5°С, до тех пор, пока теплоноситель не будет подаваться в контуры со своей рабочей температурой. Какая последовательность действий на этом этапе.

• На терморегулирующем вентиле смесительного узла выставляется температура 25°C, включается циркуляционный насос на первую скорость и в таком режиме дают поработать системе сутки. При этом контролируется и корректируется циркуляция по расходомерам.
• Через сутки температура поднимается до 30°C, и снова оставляется система теплых полов на сутки. Контролируется расход и температура подачи и обратки.
• На следующие сутки температура поднимается еще на 5°С, до 35°С. Это уже гораздо ближе к рабочему режиму теплого пола, поэтому уже стоит отрегулировать разницу температур между подающим и обратным коллекторами. Если она находится в диапазоне 5—10°C, то это нормально, а если больше, то следует увеличить скорость циркуляционного насоса на одну ступень.
• Максимальная температура, до которой можно поднимать температуру в подающем коллекторе теплого пола – это 50°C, но лучше это делать не стоит, а проверить на рабочих режимах – 45°C или 40°C. Аналогично проверяется разница температур на подаче и обратке. Насос должен работать на минимально возможной скорости, чтобы разница температур была до 10°C.

Правильность регулировки теплого пола невозможно оценить сразу, так как такая система отопления очень инерционна. Должно пройти несколько часов для того, чтобы почувствовать изменение температурного режима. Поэтому всем, кто сделал самостоятельно теплый пол, следует вооружиться терпением и постепенно вывести систему на такой режим, который бы обеспечивал нужную температуру пола с учетом покрытия. Для этого надо будет «поиграться» с настройками балансировочных вентилей, термоголовок (если ими будет снабжен коллектор) и скоростью циркуляционного насоса. Главное, что система водяного теплого пола, сделанная своими руками, работает.

Узнайте, как сделать электрический теплый пол в квартире своими руками, изучив инструкцию с фото, в специальной статье на нашем портале.

Заключение

Упрямая статистика говорит о том, что система теплых водяных полов помимо очевидного комфорта дает еще и существенную экономию энергоносителей. Та же статистика свидетельствует о том, что количество успешных самостоятельных реализаций такого отопления растет с каждым годом. Все технологии уже отработаны, рынок наводнен любыми комплектующими, на любой вкус, цвет и кошелек. Нужная информация всегда находится в открытых источниках, у специалистов всегда можно спросить совета. Коллектив авторов надеется, что эта статья развеяла первоначальный страх и дала понять читателям, что сделать водяной теплый пол своими руками вполне возможно.

Видео: Как рассчитать и сделать водяной теплый пол своими руками

Водяной теплый пол — практичная и экономически выгодная система отопления, получившая широкое распространение. Ее главные достоинства — практически полное отсутствие потерь излучаемого тепла, равномерный прогрев воздуха по всей площади помещения и высокая эффективность при достаточно низких энергорасходах. Кроме того, такие системы экологически безопасны и полностью соответствуют всем требованиям СНиП, что позволяет их эксплуатировать во всех типах помещений.

Смонтировать теплый пол в своем доме можно самостоятельно. Главное, правильно рассчитать параметры системы, подобрать материалы и оборудование и при работах соблюдать технологию укладки. Как это сделать, мы расскажем в статье.

Содержание:

1. Устройство водяного теплого пола

2. Где устанавливают

3. Водяной теплый пол: плюсы и минусы

4. Монтаж водяного теплого пола

   4.1 Подготовка основания
   4.2 Устройство гидроизоляции
   4.3 Укладка теплоизоляционного слоя
   4.4 Установка распределительного коллектора
   4.5 Прокладка трубопровода
   4.6 Заливка бетонной стяжки

5. Настройка теплого пола водяного

Устройство водяного теплого пола

Структурно теплый пол представляет собой многослойный пирог, укладываемый на черновое основание. В его состав входит гидро- и теплоизоляция, бетонная стяжка (отсутствует в настильных системах), трубы с циркулирующим теплоносителем и финишное покрытие.

Запитывается напольная система отопления обычно от автономного котла через систему регулировки и контроля, располагающуюся в монтажном шкафу. В многоквартирных домах возможно подключение водяного теплого пола к центральной системе отопления.

Где устанавливают

В большинстве случаев систему напольного отопления монтируют в частных и загородных домах, где есть автономный котел, работающий на недорогих видах топлива — газе, угле или дровах.

В квартирах водяной теплый пол устанавливается реже — в первую очередь из-за сложностей с подключением к источнику горячей воды. Конечно, можно установить в одном из помещений автономный газовый или электрический котел, но в этом случае теряется одно из главных преимуществ теплого пола — экономия места.

Более целесообразным кажется подключение теплого пола к централизованному отоплению. Однако в этом случае, во-первых, утрачивается автономность системы. Во-вторых, для этого требуется специальное разрешение от ЖКХ или управляющей компании. Его можно получить, только если квартира находится в конце отопительного контура. Это может быть первый или последний этаж в зависимости от особенностей схемы подачи тепла в здание. Такое подключение водяного теплого пола не вызывает гидравлический и тепловой дисбаланс в системе отопления. Достаточно установить счетчик тепловой энергии, и можно подсоединять теплый пол.

Также можно воспользоваться одной из схем подключения, предлагаемых опытными теплотехниками, — врезка системы с теплообменником или по типу «вторичного кольца».  Однако тогда вам придется доказать коммунальщикам, что данные схемы будут работать и не нанесут вреда централизованной СО

Водяной теплый пол: плюсы и минусы

Водяной теплый пол — одна из самых рациональных систем отопления, которая при небольших энергозатратах обеспечивает горизонтальный прогрев воздуха в любой точке помещения. Тепло распределяется равномерно, при этом воздух не пересыхает, сохраняется естественная влажность. Дополнительное преимущество — нагревательные элементы не занимают полезной площади помещения, о них невозможно обжечься.

Кроме того, при правильной укладке водяной теплый пол долговечен. Однако из-за особенности своей конструкции система имеет и некоторые недостатки, к которым относится:

• Сложный монтаж. Укладка пирога теплого пола — это полноценные строительные работы, занимающие не один день и требующие определенного опыта.

• Высокие требования к теплоизоляции помещения. Теплый пол будет эффективным только в хорошо изолированных помещениях. Если теплопотери слишком большие, такая система отопления может выступать только в качестве дополнительной.

• Низкая ремонтопригодность. Всегда есть риск протечки трубопровода, устранить которую можно только после снятия финишного покрытия, полного демонтажа всей конструкции и трудоемкого ремонта.

• Большой вес конструкции. Масса 1 м² типового пирога теплого пола, предусматривающего заливку бетонного слоя, может достигать 200-250 кг, что ограничивает его укладку на основания с низкой несущей способностью.

Кроме того, есть определенные сложности с монтажом отопительной системы в помещениях с невысокими потолками. Многослойный пирог поднимает пол минимум на 10 см, делая комнату еще более низкой.

Еще одно свойство водяного теплого пола, которое можно рассматривать и как достоинство, и как недостаток, — его инерционность. С одной стороны для нагрева поверхности требуется немало времени, с другой — остывает она тоже очень долго.

Монтаж водяного теплого пола

Прежде чем приступать к установке теплого пола необходимо определиться с его конфигурацией. В первую очередь этот момент касается напольного пирога. Есть два варианта его монтажа:

• С бетонной стяжкой, которая впоследствии будет выступать в качестве основания для финишного покрытия. Такие системы монтируются в надежных домах с крепкими перекрытиями, способными выдержать дополнительный вес.

• Водяной теплый пол без стяжки. Настильная система монтируется в помещениях, где черновое основание рассчитано на ограниченную нагрузку.

Мы рассмотрим первый вариант монтажа, как более сложный.

Подготовка основания

Перед укладкой пирога теплого пола обязательно выравнивается и подготавливается черновая основа. В противном случае отопительная система не только будет малоэффективной, но и при эксплуатации доставит немало проблем — из-за уклона в трубопроводе могут образоваться воздушные пробки.

Поэтому перед основными работами выполняют следующую подготовку:

• Демонтируют старую напольную стяжку, после чего тщательно очищают пол от пыли и грязи. Поверхность обрабатывают грунтовкой, чтобы обеспечить хорошую адгезию для выравнивающего состава.

• Если на основании есть значительные неровности — убирают выступы и заделывают впадины.

• Полы с большими перепадами высот (свыше 10 мм) выравнивают стяжкой или самонивелирующимся наливным составом.

Выполнять эти работы нужно заранее, чтобы залитый раствор не только схватился, но и полностью просох. Рассчитать сколько потребуется времени для подготовки пола несложно, если исходить из того, что для естественного высыхания слоя цементной стяжки толщиной 10 мм необходимо около 7 дней при температуре окружающей среды +20…+25°C. В более прохладных условиях состав будет сохнуть немного дольше. При этом в помещении нужно поддерживать постоянную температуру и влажность, исключив доступ любых воздушных потоков. В комнате нельзя включать вентилятор или обогревательные приборы, создавать сквозняки и т.д.

После просыхания слоя стяжки по черновому полу, поверхность стоит загрунтовать, чтобы дополнительно укрепить основание.

Устройство гидроизоляции

Подготовленная основа покрывается специальным гидроизоляционным составом или застилается пленкой из стабилизированного полиэтилена высокой плотности толщиной 0,2-0,5 мм. Последняя укладывается обязательно внахлест на 10-15 см, стыки материала проклеиваются скотчем.

При монтаже пленки также нужно захватить нижнюю часть стены на высоту, соответствующую толщине будущего пирога теплого пола. Затем на стену по периметру комнаты закрепляют демпферную ленту. Эта полоса из вспененного полиэтилена впоследствии будет компенсировать тепловое расширение бетонной стяжки при нагреве и препятствовать потерям тепла через стеновые панели.

Укладка теплоизоляционного слоя

Теплоизоляционный слой в пироге теплого пола предотвращает потери тепла через бетонное основание, а также выступает в качестве дополнительной гидро- и звукоизоляции. Для его изготовления используются такие материалы, как:

• Пенополистирольные плиты и маты. Этот теплоизоляционный материал обладает хорошей прочностью и устойчивостью к весовым нагрузкам, поэтому часто применяется в настильной системе (без стяжки). По бокам плиты оснащены самоцентрирующимися замками, которые надежно сцепляют маты и позволяют сформировать сплошной герметичный щит по всей площади помещения.

• Фольгированные подложки. Изготавливаются из вспененного полиэтилена, одна из сторон которого покрыта алюминиевой фольгой или металлизированной пленкой, обеспечивающей равномерное распределение тепла от контура по всей поверхности пола. Материал имеет толщину всего 3 мм, что сокращает высоту пирога, поэтому часто используется в помещениях с невысокими потолками.

Если особенности помещения не ограничивают вас в использовании материалов, предпочтительнее выбрать пенополистирольные плиты. Они не только обеспечивают лучшую теплоизоляцию, но и срок службы такого материала гораздо дольше, чем у тонкой подложки.

Кроме того, плиты удобнее при укладке, а многие производители выпускают специальные маты с отформованными столбиками или бобышками, облегчающими монтаж трубопровода. Благодаря этим фигурным выступам можно надежно зафиксировать трубы согласно схеме без использования дополнительных крепежей и исключить их смещение при заливке стяжки.

Толщина стандартной плиты — 50 мм, ее вполне достаточно для теплоизоляции оснований, прилегающих к земле или холодным подвалам. Для межэтажных перекрытий можно использовать более тонкий материал в 20-30 мм.

Совет! Если выполняется монтаж водяного теплого пола в частном доме, расположенном в регионе с холодным климатом, лучше сделать теплоизоляционный слой в 10 см, уложив два слоя плит с разбежкой стыков. При этом для нижнего ряда можно использовать материал подешевле, без монтажных бобышек

Укладывать пенополистирольные плиты начинают с угла, противоположного выходу. При этом покрывается вся площадь помещения, независимо будет там проходить контур или нет. Если в конце ряда недостаточно места для цельной плиты — ее обрезают. Оставшаяся часть станет началом следующего ряда.

Тонкие подложки укладываются фольгированной стороной вверх, стыки проклеивают скотчем. Излишки, выступающие за пределы площади, срезают.

Установка распределительного коллектора

Перед укладкой трубопровода необходимо смонтировать узел регулирования и контроля температуры теплоносителя, в качестве которого обычно выступает коллекторная группа в различном исполнении.

Коллекторная группа отвечает за распределение теплоносителя по контурам, регулировку температуры и контроль подачи воды

Подбирают систему в зависимости от количества контуров, схемы подключения водяного теплого пола и требований к возможностям его настройки:

• Самое простое исполнение — это два коллектора (крана), один из которых служит подающей гребенкой, второй – обратной. Такой вариант используется для теплых полов небольшой площади, например, в ванной комнате, где нет необходимости в особом управлении теплым полом.

• Для более сложных систем напольного отопления, рассчитанных на весь дом или квартиру, устанавливаются коллекторные группы с возможностью подключения дополнительного оборудования. Это могут быть воздухоотводчики, дренажные и регулировочные краны, клапаны с возможностью подключения сервопривода и т.д. Такие системы позволяют регулировать температуру в каждом отдельном помещении, в том числе и автоматически.

Коллекторный узел помещается в специальный монтажный шкаф, который по возможности располагают на стене ближе к центру комнаты или этажа. Это позволит обеспечить одинаковую длину контуров с нагретым и охлажденным теплоносителем, что положительно скажется на эффективности системы в целом. При установке шкафа снизу необходимо обеспечить свободное место для свободного подвода труб контура из всех комнат.

Прокладка трубопровода

Для изготовления контура водяного теплого пола используют трубы из разных материалов — из нержавеющей стали (гофры), меди, металлопластика, полиэтилена или полипропилена. У каждого вида есть собственные преимущества и недостатки. Например, металлические трубы обладают практически всеми характеристиками, важными при укладке теплого водяного пола в стяжку. Они прочны, надежны, устойчивы к внешним воздействиям, имеют высокую теплопроводность и отличаются длительным сроком службы. Но стоят очень дорого, что ограничивает их применение.

Самый практичный вариант с оптимальным соотношением цена-качество — трубы из сшитого полиэтилена. Они практически не уступают по эксплуатационным характеристикам изделиям из металла, при этом имеют небольшой вес и стоят гораздо дешевле.

Перед укладкой трубопровода первым делом необходимо определить маршрут прохождения контура. Самые простые схемы — спираль и змейка.

Форма укладки выбирается в зависимости от особенностей и условий эксплуатации помещения. Какая схема укладки теплого водяного пола будет оптимальной именно в вашем случае, лучше уточнить у специалистов.

Укладка трубопровода выполняется непосредственно на слой теплоизоляции. Если для него использовались пенополистирольные плиты, трубы закрепляются между бобышками. При монтаже на другие виды теплоизоляции применяются различные крепежные элементы — клипсы, дюбель-крюки, якорные скобы или монтажные шины.

Во время укладки трубопровода необходимо соблюдать некоторые правила:

• Общая длина контура не должна превышать 100 м. В противном случае возрастает гидравлическое сопротивление в трубопроводе, снижающее эффективность теплого пола. Поэтому для каждой комнаты обычно укладывается отдельный контур. Для монтажа используются только цельные отрезки трубы, недопустимо применять различные соединительные приспособления, муфты или стыки.

• В жилых помещениях укладку начинают с самых холодных участков — возле окна, балкона или внешней стены. Здесь должен проходить самый горячий теплоноситель, температура которого должна снижаться по мере перемещения к более теплому центру. В этом случае оптимальной схемой будет змейка. В замкнутых пространствах — ванных комнатах, санузлах и коридорах контур обычно укладывают в спираль.

• Расстояние между трубами должно быть в пределах 100-250 мм. Это оптимальная плотность укладки, обеспечивающая равномерное распределение вырабатываемого тепла по площади пола.  При этом чем выше теплопотери в помещении, тем меньше должен быть шаг. Если в комнате нет окон и балконов, укладывать контур можно на расстоянии до 30 см.

После укладки систему подключают к распределительному узлу и проверяют на герметичность — через коллектор контур наполняют водой и оставляют на сутки. Также рекомендуется выполнить температурные испытания — трубопровод заправляют горячим теплоносителем (80-85°C) и в течение 30 минут проверяют места возможных протечек.

Заливка бетонной стяжки

После проверки целостности контура трубопровод заливается стяжкой. Этот слой будет защищать систему от механических воздействий и нагрузок. Для заливки обычно используется песчано-цементный раствор (стяжка), обладающий хорошей теплоемкостью.

В состав можно добавить пластификаторы и другие добавки — полипропиленовую фибру, дробленный пенопласт и т.д. Они улучшат прочностные и эксплуатационные характеристики бетона.

Устройство стяжки теплого пола практически выполняется по классической технологии. Единственное отличие — прежде чем заливать раствор, нужно определить места прохождения деформационных швов, которые будут компенсировать тепловые расширения бетона.

Особо важен этот момент при устройстве стяжки теплого пола в помещениях продолговатой или сложной формы. Для создания деформационного шва в месте его будущего прохождения закладывается эластичная прокладка. При этом разрез формируют по возможности в тех местах, где проходит минимальное количество труб контура.

Раствор заливается только при работающей системе отопления — в контуре должен быть теплоноситель как во время закладки, так и при последующем схватывании состава. Стандартная толщина слоя — 3-5 см, при этом для легких финишных покрытий стяжку можно сделать более тонкой. Финишное покрытие укладывается только после полного просыхания раствора, которое занимает около 28-30 дней.

Искусственно подогревать стяжку для сокращения времени схватывания не рекомендуется

Настройка теплого пола водяного

Настройка теплого пола будет зависеть от установленного оборудования. Системы с автоматическим регулированием настраиваются по рекомендациям производителя.

При ручном управлении нужно сначала заполнить все контуры теплоносителем. Для этого необходимо:

• Открыть подачу на одном из контуров, дождаться полного заполнения трубопровода и стравить лишний воздух.

• Запустить котел при температуре в 35° и включить насос — по трубе должна проходить подогретая вода (определяем на ощупь).

• Если все в порядке, перекрываете контур, и проверяете аналогичным методом следующую петлю.

После проверки всего трубопровода открываете все краны и устанавливаете необходимую температуру по приборам (если установлены) или собственным ощущениям.

Основные принципы монтажа теплого пола

Стоит начать проектирование теплого пола на этапе строительства дома, в уже функционирующей системе отопления тоже можно установить теплый водяной пол, но для этого требуется значительно больше финансовых и трудовых затрат.

В обоих случаях самым первым и самым главным правилом для установки теплого пола является расчет тепловых потерь здания. Потому как при определенных коэффициентах теплопотерь монтаж теплого пола станет бесполезным занятием. На этом мы подробнее остановимся ниже.

Помимо теплотехнического расчета необходимо учесть высоту потолков: пирог водяного теплого пола составляет примерно 12-20 см, перед установкой системы стоит позаботиться о высоте дверных проемов, высоте окон и пр.

Также необходимо учесть прочность основания: оно должно быть ровным без перепадов высот, устойчивым и чистым. Лучший вариант – заливка пола стяжкой с внимательным замером высот.

Обязательно перед монтажом водяного теплого пола необходимо закончить основное строительство дома: возвести стены, кровлю и вставить окна.

Правила проектирования и устройства теплого пола

Эффективная, долговечная и экономичная система отопления в доме с теплыми полами может быть только при наличии заранее проведенных расчетов и проекта системы отопления. В противном случае риск ошибок при монтаже, перезатрат на оборудование и материалы и затем излишнее потребление энергии в ходе эксплуатации – практически 100%.

Первичный расчет строится на входящих данных: конструкции стен, потолка, архитектурной схемы самого здания. Расчет теплопотерь здания позволит максимально точно подобрать оборудование: мощность котла и насосного оборудования, установить наличие холодных зон, добиться равномерного прогрева здания во всех помещениях.



Далее необходим проект теплого пола, где помимо точного подбора оборудования, которое, благодаря тепловому расчету, будет максимально энерго-эффективно обогревать дом, будут просчитаны все материалы и комплектующие без «запаса» и без «нехватки».

То есть, имея на руках проект отопления, владелец дома уже экономит на этапе покупки материалов.

Также в проекте отопления изображены четкие схемы монтажа, по которым систему можно собрать без ошибок. Это очень важно для систем отопления с наличием теплого пола, ведь после заливки стяжки, если вскроется невнимательность и некомпетентность монтажников, устранять ошибки будет крайне дорого.

Полезно!
Проект теплого пола дает возможность просканировать уже залитый стяжкой пол: это важная информация для отделочников, которые будут видеть, где проходят магистрали, и не повредят их.

Вы можете ознакомиться детально с проектированием отопления и теплого пола здесь.



Пирог теплого пола

Конструкция теплого пола состоит из нескольких слоев:

• основание (черновой пол);
• теплоизоляция;
• контур теплого пола;
• армирующая сетка (не обязательна);
• стяжка;
• напольное покрытие.

Основанием пирога обычно служит черновой пол, который необходимо выровнять с помощью стяжки(рекомендуется). Уже на этом этапе необходимо брать в запас 5 см.

В качестве теплоизоляции лучшим материалом считается экструдированный пенополистирол. Рекомендуемая толщина пенополистирола является 50-80 мм, минимальная 20 мм.

Рекомендуемая плотность теплоизоляционного материала для теплого пола – 40 кг/м3

Для монтажа также применяются специальные маты для теплого пола. Использование матов ускоряет процесс монтажа, но не всегда.



Также по периметру комнаты укладывают демпферную ленту. Ее задача – предотвратить линейное расширения стяжки при нагреве, а также переход звука, вибраций от пола на стены. Толщина демпферной ленты для теплого пола составляет 10-12 мм, высота должна превышать верхний уровень стяжки.

Армирующая сетка поверх труб не обязательна в монтаже теплого пола, но она дает пирогу дополнительную прочность. Ячейки армирующей сетки обычно используются размерами 25 мм * 25 мм, диаметром 3 мм и 5 мм. Рекомендуем ее укладывать при любой стяжке, особенно при мокром способе заливки, с сеткой трещин на стяжке не будет.

И самый важный слой – верхняя стяжка. От выбора этого покрытия будет зависеть эффективность теплоотдачи. Для выполнения данной функции используется цементная заливка с обязательным добавлением пластифицирующих компонентов, которые позволяют раствору стать более пластичным и подвижным, выгоняют из раствора пузырьки воздуха. Это необходимо для равномерного распределения раствора в системе теплого пола.

Финишное напольное покрытие может быть разным, наиболее теплопроводной считается керамическая плитка или керамогранит, наливной пол. Для напольного покрытия типа паркет и ламинат необходима специальная маркировка, разрешающая использовать его на теплый пол (температурный режим).

Подбор материалов для теплого пола

При наличии проекта отопления самостоятельно подбирать и считать материалы нет необходимости. Так как теплый водяной пол собирается на двадцатилетия, необходимо грамотно и внимательно подойти к выбору материалов. На этом этапе совершается масса ошибок, которые в последствии приводят к высокозатратным исправлениям или ремонту.

Полагаться на мнение частного монтажника не стоит, в данном случае лучше ознакомиться с информацией ниже, чтобы проверить знания нанятого специалиста.

Безупречный монтаж теплого пола можно произвести только с наличием проекта отопления.

Какую трубу лучше выбрать для теплого пола

На текущий момент наилучшим материалом для теплого пола является сшитый полиэтилен PE-Xa.

Труба из сшитого полиэтилена обладает максимальной плотностью сшивки, а значит устойчива к перепадам температур и аварийным ситуациям.

Остальными преимуществами сшитой трубы являются:

• Долговечность (срок службы системы теплого пола на сшитом полиэтилене достигает 50 лет).
• Молекулярная память материала: при надломе труба возвращает свое исходное состояние при нагреве феном и полностью восстанавливается, это важно при монтаже теплого пола – ведь при повреждении трубы, например, маркировки PE-RT (даже легкое изменение структуры) весь контур теплого пола идет на замену. Ремонт возможен, но не рекомендуется.
• Сшитый полиэтилен устойчив к перепадам температур от -50 ˚C до +95 ˚C.

Интересно!
Бывают разные аварийные ситуации, как например остановка котла в ошибку при отсутствии владельцев дома в зимний период. При невозможности вовремя устранить неисправность теплоноситель (вода) в контуре отопления замерзнет. Если труба для отопления были смонтированы сшитым полиэтиленом PE-Xa, система отопления сохранит целостность и продолжит стабильно функционировать, как и до поломки.

Какой диаметр труб для теплого водяного пола выбрать?

Необходимо учитывать длину контура теплого пола и диаметр трубы. Насос должен эффективно качать тепловой носитель по всей длине контура теплого пола. Если площадь помещения большая, необходимо устанавливать несколько веток контуров.

Чаще всего используется диаметр труб для теплого пола 16 мм, 17 мм, 20 мм. Свыше 20 мм водяной теплый пол предназначен для производственных помещений.

Оптимальные показатели соотношения диаметра трубы и длины контура теплого водяного пола:

1. диаметр трубы 16-17 мм – длина контура 80-100 м;
2. диаметр трубы 20 мм – длина контура 100-120 м.

Подложка под теплый водяной пол – какая лучше?

Подложка под теплый водяной пол должна отвечать определенным требованиям, таким как:

• прочность. Материал должен выдерживать нагрузку всего пирога и не подвергаться деформации или изменению внутренних свойств;
• устойчивость к влаге. В случае аварийных ситуаций, подложка должна быть способна предотвратить протечки;
• шумопоглощающий эффект.

Не будем добавлять в нашу статью много воды, а конструктивно выделим наилучшие материалы для теплого водяного пола.

К таковым относятся:

1. Экструдированный пенополистирол

Плюсы такого материала:

• низкий показатель теплопроводности;высокий срок службы;
• устойчив к влаге, химическим реагентам, гнили;
• удобен в монтаже: легко режется, быстро укладывается;
• легкий вес, что позволяет уменьшить нагрузку на перекрытие;
• устойчив к перепаду температур, практически не изменяет свою структуру при резких изменениях;
• имеет отличное сцепление с другими материалами.

Экструдированный пенополистирол чувствителен к ультрафиолету. При воздействии прямых солнечных лучей, материал разрушается. Имейте в виду, что необходимо защищать материал от солнца во время длительного монтажа.

2. Маты для теплого пола

Маты для теплого пола с бобышками также изготавливаются из пенополистирола.

Плюсы такого материала:

• выдерживают значительную нагрузку;
• максимально удобны в монтаже: водяной контур легко и надежно фиксируется в пазах, трубы не смещаются при заливке стяжкой;
• высокая гидро и звукоизоляция;
• длительный срок службы;
• высокая устойчивость к перепадам температур и влажности.



3. Вспененный полиэтилен

Подложка для теплого пола в виде вспененного полиэтилена покрыта слоем алюминиевой фольги и полимерной пленки.

Плюсы такой подложки:

• Тонкая, что позволяет уменьшить толщину пирога теплого пола.
• Удобная разметка, нанесенная на материал, позволяет грамотно укладывать контур теплого пола.
• Химическая инертность: материал также, как и предыдущие варианты, не поддается гнили, агрессивному воздействию каких-либо бактерий или влажности.
• Предотвращает утекание воды при мокром устройстве стяжки, при проклеенных стыках.

Не забывайте, что для монтажа водяного теплого пола необходима подложка из вспененного полиэтилена, специально предназначенная для такого вида работ.

Выбор коллектора для теплого водяного пола

Коллектор регулирует и направляет подачу теплоносителя от котла в трубы по нескольким контурам системы отопления. Распределительный узел обеспечивает поддержание необходимой температуры в нагревательных контурах.

Для начала необходимо определиться с количеством контуров теплого пола для выбора коллектора. Так как необходимо обеспечить столько выходов, сколько будет веток для всей системы теплого пола.

Также необходимо учитывать материал изготовления коллекторной группы.

Лучше всего выбирать латунные коллекторы или из нержавеющей стали.

Коллектор стоит приобретать полностью со всеми комплектующими, так как по отдельности элементы обойдутся значительно дороже, также многие комплектующие для коллекторов не совместимы друг с другом.

Стоит обратить свое внимание на коллекторы с возможностью установки сервопривода и смесительными узлами. Такая модель будет автоматизировано регулировать уровень нагрева входящего теплоносителя.

Важно! Для правильной работы теплого пола необходимо выбрать коллектор с расходомерами, обязательно! Они расширяют и сужают просветы, через который теплоноситель попадает в конкретный контур, тем самым регулируя гидравлическое сопротивление потоков.

Для установки коллектора устанавливается шкаф. Можно также скрыть коллектор в стене или открывающимся коробе, пыль – враг для расходомеров на коллекторе.



В случае, когда в доме спроектированы несколько коллекторных узлов, для обслуживания достаточно одного насосно-смесительного узла. Это решение сэкономит средства на покупку оборудования.

Основные этапы монтажа теплого водяного пола

В начале статьи мы уже коротко остановились на конструкции пирога теплого пола, теперь рассмотрим монтаж теплого пола пошагово.

1 этап: основа, черновой пол

Черновая поверхность теплого пола должна быть максимально выровнена, допускаются неровности в пределах ±5 мм. Лучшим решением для основания будет служить заливка бетонной стяжки, в данном случае также необходимо проверить наличие бугров, мусора и прочих неровностей.

Эта необходимо для того, чтобы помимо ровно уложить гидроизоляцию, не было перекосов по уровням после заливки верхнего слоя стяжки. Напомним, что пирог теплого пола в толщину составляет 12-20 см, соответственно при небольшом отклонении высот на черновом полу, разница итоговая увеличится. Перепады высот влияют на эффективность и работу всей системы, а также влияют на срок службы напольного финишного покрытия.

После подготовки чернового покрытия по периметру всех комнат, захватывая все перегородки, дверные коробы и пр. укладывается демпферная лента — по высоте она должна покрывать всю толщину пирога теплого пола + 20 мм сверху. Демпферная лента компенсирует расширение тепла стяжки.

2 этап: теплоизоляция теплого водяного пола

В качестве теплоизоляции и гидроизоляции используется подложка под теплый пол, основные виды которой мы рассмотрели выше. Дополнительной гидроизоляции не требуется, если Вы используете именно те материалы, которые отвечают всем требованиям подложки для водяного теплого пола.

• если Вы используете в качестве подложки пенополистирол, рекомендуемая  толщина должна составлять 50 мм, плотность – не менее 27-35 кг/м3. Чем толще будет слой пенополистирола, тем лучше, особенно это касается цоколя и первого этажа. Толщина подложки может доходить до 10 см.
• если Вы используете вспененный полиэтилен, для монтажа теплого водяного пола подходят только фольгированные материалы с полимерной защитной пленкой. Защитная пленка – важное необходимое условия для выбора данного материала. При ее отсутствии агрессивная среда стяжки разрушит алюминиевый слой. Толщина такого материала обычно 5 мм и 10 мм, плотность не менее 25 кг/м3.
• если Вы используете специальные маты для теплого пола с бобышками, никакой дополнительной подготовки не требуется.

3 этап: разметка и укладка контура теплого водяного пола

Укладывать теплый пол можно различными способами. Основные виды укладки: спираль (или улитка) и змейка.



Способ укладки: спираль (улитка)

Самый распространенный способ укладки контура водяного пола. В данном случае трубы чередуются по противоположному направлению потоков: более горячий контур чередуется с более холодным. Благодаря этому принципу происходит равномерное распределение тепла по поверхности пола.

Перед началом монтажа необходимо установить и подготовить к соединениям коллекторы.

Способ укладки: змейка

Данный способ не позволяет достичь равномерного распределения температуры по поверхности пола, но отлично подходит для монтажа теплого пола в небольших комнатах.

Данный тип укладки также подходит для комбинированного способа: когда основное помещение раскатано спиралью, и есть необходимость этим же контуром уложить часть площади или дополнительное помещение.

Правила укладки контура теплого водяного пола

• запрещено снимать трубу с бухты кольцами, так как в данном случае создается напряжение, размотка трубы производится с помощью специального приспособления;
• запрещено снимать контур с неподвижной бухты, ее необходимо крутить;
• если на теплоизоляции нет разметки, необходимо предварительно самостоятельно нанести ее в соответствии со схемой укладки;
• установка производится с самых удаленных зон от коллектора;
• один контур теплого пола должен быть единым, чтобы исключить соединения, которые повышают риск протечек;
• раскладка трубы идет от стен к центру по разметке, нанесённой на подложку. Фиксируется труба якорными скобами через каждые 30-50 см, либо если используются маты для теплого пола – труба фиксируется непосредственно между бобышками;
• оптимальный шаг укладки контура теплого пола лежит в пределах 15 – 20 см, но не должен превышать 30 см, так как прогрев пола будет неравномерным с наличием холодных полос;
• вдоль наружных стен здания шаг укладки трубы уменьшается до 10 см, чтобы уменьшить потерю тепла через стены;
• длина одной петли теплого пола не должна превышать 100 – 120 м;
• контуры теплого водяного пола должны быть одинаковы по длине, либо наличие коллектора с расходомером;
• потери давления на один контур не должен превышать более 20 кПА;
• скорость движения теплоносителя должна быть выше 0,2 м/с;
• необходимо рассчитать гидравлическое сопротивление. Чем больше поворотов контура, тем выше сопротивление. Данное значение должно быть одинаковым в каждом контуре, подсоединяемым к коллектору.

При монтаже теплого пола, если не используются трубы из сшитого полиэтилена, необходимо быть внимательными на изгибах. Если появляется белое пятно или полосы на трубе, материал является поврежденным, и подлежит утилизации, либо устраняются с помощью прогрева строительным феном (лучше иметь опыт для данных ремонтных работ).



5 этап: тест системы

Проверка теплого пола проводится в несколько этапов.

1. Подключение системы. Оба конца трубы подсоединяются к разводке коллектора зажимными фитингами.
2. Заполнение системы.

• к шаровому крану коллектора подключается водопроводная вода. Также подключается опрессовочный насос к одному из выходов. К сливному патрубку коллектора подключаеся шланг для отвода воды;
• все выходы теплого пола закрываются, остается только один. Все воздухоотводчики открываются;
• подается вода до тех пор, пока не станет прозрачной на выходе. Трубы изнутри покрыты специальной смазкой, которую необходимо вымыть(рекомендуется);
• после этого сливной кран закрывается и перекрывается вся система;
• заполнение необходимо произвести в каждом контуре теплого пола;
• после того, как все контуры очищены и заполнены, перекрывается кран, подающий воду.

При заполнении системы необходимо проверить весь контур на наличие протечек. Если таковые имеются, то их устранение возможно только при отсутствии давления в системе.

3. Опрессовка системы

Опрессовка системы производится с помощью специального насоса, с помощью которого обеспечивается давление в районе 4-6 бар. Удержание давления контролируется по манометрам в насосе и на коллекторе. Если давление немного падает, причиной является изменение температуры, и придавать значение этому не стоит. Но если спад давления высокий, существует место его утечки. Также визуально осматривается весь контур теплого пола.

Через полчаса давление повышается до 6 бар и снова производится осмотр контура и контроль давления.

Если утечки отсутствуют, давление остается в системе на сутки. По окончанию этого времени, результатом эффективно собранной системы будет являться падение давления в системе не более, чем на 1 бар.



6 этап: заливка стяжки теплого водяного пола и запуск

Основные правила заливки верхнего слоя стяжки теплого пола:

• система должна быть под давлением воды во время заливки – 0,3 Мпа;
• высота заливки над трубой должна составлять: оптимально 4,5-5,5 см.
• запуск системы производится только после полного высыхания стяжки. Температура воды при запуске должна быть комнатной;

Для высыхания бетона потребуется на менее 3 недель. Расчетные показатели: 4 дня на 1 см толщины стяжки.

Температура теплого водяного пола

Существуют требования по температуре теплых полов согласно СНиП.

Средняя температура теплого водяного пола(плиты) должна быть:

• ~26 °С при постоянном нахождении людей в помещении;
• 31 °С при временном прибывании людей в помещении и для помещений с бассейном;
• температура пола не должна превышать 35 °С;
• не допускается перепад температур в различных зонах более 10 °С;
• температура теплоносителя в трубах не должна быть более 55 °С.

(Требования по СНиП 41-01-2003, п. 6.5.12; СП 41-102-98; СП 41-102-98 п. 3.5 а)

Вывод: как же правильно смонтировать теплый пол своими руками

Конечно, в 100% случаев дешевле в итоге обойдется монтаж теплого пола руками специалистов. Избежать ошибок при монтаже теплого водяного пола своими руками практически невозможно.

Тем не менее, если Вы все-таки решили приступить к самостоятельной установке теплого пола мы крайне рекомендуем сделать проект отопления.

• проект поможет Вам на всех этапах, начиная от покупки правильно просчитанного оборудования, где Вы не переплатите за лишние элементы, которое также будет рассчитано на экономичное потребление энергии;
• у Вас на руках будет инструкция по сборке и монтажные схемы, по которой можно собрать систему теплого пола самостоятельно;
• будут произведены все необходимые расчеты: от тепловых потерь здания до утепления холодных зон и равномерного нагрева помещения

Мы более 10 лет занимаемся проектированием и монтажом систем отопления в частных домах, поэтому с уверенностью можем рекомендовать Вам НЕ приступать к монтажу теплого водяного пола без проекта.
Скачать пример проекта Вы можете в разделе Проектирование отопления.
Также Вы можете задать любые интересующие Вас вопросы по проектированию и монтажу теплого водяного пола по телефонам: +7-913-762-57-76  и +7-983-510-55-20. Либо оставьте свои данные в форме обратной связи на нашем сайте.
