Ippon Back Comfo Pro 800 используется для рабочих станций и персональных компьютеров. Защищает их от перепадов напряжения и других помех, возникающих в электросети. Имеет функцию Green Power, которая помогает сохранить данные и предостерегает технику от неполадок, связанных с резким отключением электричества.

Описание аппарата

Ippon Back Comfo Pro 800 имеет стильный и современный дизайн. Применяется для компьютеров, как персональных, так и периферийных, а так же для графических станций и вычислительной техники. Используют прибор для телекоммуникационного оборудования. Он обеспечивает бесперебойную работу электронных устройств. Защищает их от потери данных.

Передняя панель ИБС оснащена кнопкой выключателя питания. Справа находится индикатор неисправности устройства, который оповещает о полном разряде батареи или о необходимости заменить аккумулятор. В этих случаях светодиод горит красным цветом. Слева от кнопки включения находится индикатор, указывающий на то, как работает устройство: от сети (горит зеленый свет) или от батареи (светодиод мигает зеленым цветом).

Верхняя панель бесперебоника оснащена удобной ручкой для переноса устройства. За ней находятся четыре выхода, отвечающие за фильтрацию скачков напряжения. Ниже расположены ещё два выхода под евророзетки. Они не только защищают от перепадов в электросети, но и способны обеспечить резервным питанием электрооборудование. Ещё ниже находятся разъемы, защищающие от перепадов напряжения модемную и телефонную линии. На самом конце верхней панели прибора есть зажимы, фиксирующие кабель.

Задняя панель Comfo Pro 800 оснащена выходом для электрического кабеля питания. Левее расположены COM и USB порты. Неподалеку от портов есть автоматический выключатель устройства.

Комплектация устройства

Ippon Back Comfo Pro 800 продается в торговых точках в следующей комплектации. Это:

• бесперебойный источник питания;
• руководство пользователя по эксплуатации прибора;
• гарантийный талон;
• CD-диск, на котором находится русифицированное программное обеспечение;
• комплект шнуров.

Программное обеспечение, находящееся на CD, отображает такие данные, как частота, напряжение, заряд аккумулятора. Показывает уровень нагрузки на прибор и другие параметры.

В комплект шнуров входит:

• кабель для подключения к электросети;
• два провода с разъемом IEC 320, предназначенные для подключения электрических устройств;
• шнур для соединения с персональным компьютером формата RS-232;
• провод для связи с ПК с разъемом USB A-B;
• телефонный кабель.

Из руководства пользователя можно узнать адреса сервисных центров, которые находятся в 48 городах России. Гарантия на аппарат дается на 1-2 года.

Зарядка прибора

Ippon Back Comfo Pro 800 продается в торговых точках в следующей комплектации. Это:

• бесперебойный источник питания;
• руководство пользователя по эксплуатации прибора;
• гарантийный талон;
• CD-диск, на котором находится русифицированное программное обеспечение;
• комплект шнуров.

Программное обеспечение, находящееся на CD, отображает такие данные, как частота, напряжение, заряд аккумулятора. Показывает уровень нагрузки на прибор и другие параметры.

В комплект шнуров входит:

• кабель для подключения к электросети;
• два провода с разъемом IEC 320, предназначенные для подключения электрических устройств;
• шнур для соединения с персональным компьютером формата RS-232;
• провод для связи с ПК с разъемом USB A-B;
• телефонный кабель.

Из руководства пользователя можно узнать адреса сервисных центров, которые находятся в 48 городах России. Гарантия на аппарат дается на 1-2 года.

Зарядка прибора

Ippon Back Comfo Pro 800 поставляется вместе со встроенным аккумулятором, который на момент продажи товара полностью заряжен. Не смотря на это, при транспортировке прибор может разрядиться. В этом случае его нужно будет зарядить. Для этого источник бесперебойного питания подключают к электросети и оставляют на восемь часов и более. Во время зарядки ИБП к нему не следует подключать другое оборудование.

Перед подключением Ippon Back Comfo Pro 800 (black new) к электросети следует убедиться, что сетевое напряжение полностью соответствует номинальному, которое равно 220 В. Шнур сетевого питания с одной стороны подсоединяют к прибору, с другой — к розетке. Все устройства подключают в соответствии с разъемами, находящимися на верхней панели бесперебойника, применяя для этого соответствующие провода.

Телефонный и модемный кабель подсоединяют к входному разъему прибора, расположенному в верхней части. Чтобы операционная система могла автоматически отключаться, следует состыковать компьютер и ИБП через порты RS0232 или USB.

Эксплуатация бесперебойника

Ippon Back Comfo Pro 800 (инструкция подробно описывает все нюансы использования устройства), при первом подключении запускается в автоматическом режиме. Для его выключения следует нажать на соответствующую кнопку. Эю же следует воспользоваться для повторного запуска аппарата в работу.

Если прибор не подключен к сети, то можно задействовать функцию «холодный» старт. С её помощью аппарат защищает электрооборудование, подавая питание непосредственно от батареи. Для её запуска достаточно нажать на кнопку включения ИБП.

Бесперебойник имеет режим Green Power, который при отсутствии электрического напряжения автоматически отключит прибор, если к нему не подключена нагрузка.

Если аккумулятор пришел в негодность, то его следует заменить. Для этого следует открутить винты, расположенные в нижней части аппарата, и немного надавить вниз. После этого снимают переднюю крышку и достают аккумулятор, открутив те провода, которые соединяют его с бесперебоником. По аналогии вставляют новый аккумулятор и запускают прибор в работу.

В комплекте с ИБП идет диск, на котором находится программа WinPower 2004. Для того чтобы её установить, следует вставить диск в компьютер и следовать тем рекомендациям, что появятся на экране.

Технические возможности прибора

Ippon Back Comfo Pro 800 (инструкция подробно описывает все нюансы использования устройства), при первом подключении запускается в автоматическом режиме. Для его выключения следует нажать на соответствующую кнопку. Эю же следует воспользоваться для повторного запуска аппарата в работу.

Если прибор не подключен к сети, то можно задействовать функцию «холодный» старт. С её помощью аппарат защищает электрооборудование, подавая питание непосредственно от батареи. Для её запуска достаточно нажать на кнопку включения ИБП.

Бесперебойник имеет режим Green Power, который при отсутствии электрического напряжения автоматически отключит прибор, если к нему не подключена нагрузка.

Если аккумулятор пришел в негодность, то его следует заменить. Для этого следует открутить винты, расположенные в нижней части аппарата, и немного надавить вниз. После этого снимают переднюю крышку и достают аккумулятор, открутив те провода, которые соединяют его с бесперебоником. По аналогии вставляют новый аккумулятор и запускают прибор в работу.

В комплекте с ИБП идет диск, на котором находится программа WinPower 2004. Для того чтобы её установить, следует вставить диск в компьютер и следовать тем рекомендациям, что появятся на экране.

Технические возможности прибора

ИБП Ippon Back Comfo Pro 800 (New) характеризуется мощностью в 800 ВА/ 480 Вт. Напряжение прибора на выходе и входе 220 В. Диапазон возможных отклонений напряжения колеблется в районе от 162 В до 268 В.

Аппарат имеет герметический свинцовый аккумулятор, состоящий из шести элементов. Может работать в резервном режиме от 5 до 30 минут. Время зависит от нагрузки прибора. Устройство заряжается на 90 % за восемь часов.

Comfo Pro 800 оснащен звуковым оповещением. Так, в резервном режиме он издает редкие гудки, периодичностью один раз в десять секунд. Если батарея разряжена, звуки возникают каждую секунду. При перегрузке аппарата оповещение звучит один раз в 0,5 секунды, а при испорченной или разряженной батарее гудок производится раз в две секунды. На сбой бесперебойника указывает продолжительный звуковой гудок.

Устройство имеет следующие параметры:

• длина – 300 мм;
• ширина – 124 мм;
• высота – 210 мм.

Вес ИБП — 6,4 кг. Аппарат совместим со всеми операционными системами Windows и Linux.

Возможные неисправности

При эксплуатации прибора периодически возникают различные неисправности. Так, например, может не гореть зеленый индикатор на передней панели Ippon Back Comfo Pro 800 — аккумулятор, встроенный в прибор, неисправен или отсутствует. Ещё подобная ситуация возникает, когда устройство выключено. Неработающую батарею следует заменить на новую. Если аккумулятор отсутствует, то его нужно вставить.

Если питание, идущее от электросети, в пределах нормы, а прибор издает продолжительный звуковой сигнал, то это указывает на перегрузку ИБП. В этом случае следует убедиться, что нагрузка на аппарат соответствует его техническим возможностям.

Если при отключении электричества аккумулятор достаточно быстро разряжается, то это говорит о перегрузке прибора, низком уровне заряда или неисправности батареи. В первом случае убирают с бесперебойника все второстепенные нагрузки. При низком уровне заряда аккумулятора его необходимо зарядить. При неисправности батареи её нужно заменить на новую.

Внутреннее оснащение

Ups Ippon Back Comfo Pro 800 имеет батарею марки NPW 45-12. Емкость аккумулятора прибора составляет 9 Ач, а рабочее напряжение колеблется в районе 12 В. Данный аккумулятор характеризуется повышенной 75 % отдачей при 10-минутном разряде.

Внутреннее оформление устройства сделано традиционно. В нижней части прибора расположен трансформатор и батарея, а верхняя его часть отведена под плато электроники.

Основная часть электроники находится на однослойной плате, где используется текстолит достойного качества. Установка элементов на плате выполнена вполне удовлетворительно, все детали подписаны. Розетки, находящиеся в верхней части устройства, состыкуются с электронной платой через специальные разъемы. Есть защитный блок RJ-11, который работает в автономном режиме и только для центральной жилы.

Защита от перепадов напряжения осуществляется с помощью варистора. Коммутация обмоток производится через реле. Наибольший коммутируемый ток, приходящийся на одно реле, равен 7А, но в том случае, если электрическое напряжение равно 270 В. Данная особенность устройства позволяет подсоединять нагрузку мощностью до 1800 ВА. Инвертор работает на четырех транзисторах. Создает аппроксимированную синусоиду. На площади 120 кв. см в общем радиаторе расположились силовые транзисторы. Они подсоединены к радиатору при помощи прокладки и закреплены винтами. Каждый из них характеризуется мощностью 100 Вт, масштабом рабочих температур, достигающих 175°C и напряжением 30 В.

Блок, отвечающий за регулировку напряжения на выходе (AVR), создан по автотрансформаторной схеме. В бесперебойнике используют трансформатор на Ш-образном сердечнике с одной ступенью автотрансформации.

Положительные стороны прибора

Ippon Back Comfo Pro 800 (black) может применяться в домашних условиях. Среди его достоинств пользователи выделяют:

• стабилизация выходного электрического напряжения, которая затрагивает весь диапазон нагрузок;
• стильный и современный дизайн;
• полная комплектация, которая включает в себя комплект шнуров и программное обеспечение;
• гарантия на год: не только на изделие, но и на аккумулятор;
• русифицированная программа к аппарату;
• порты USB и RS 232, обеспечивающие соединение с ПК;
• звуковое оповещение о состоянии прибора;
• световая индикация состояния аккумулятора;
• защита от короткого замыкания и всевозможных перегрузок;
• функция «холодный старт», позволяющая запустить оборудование при отсутствии напряжения;
• евророзетки;
• микропроцессорное управление.

Эти и другие преимущества прибора выделяют его среди остальных. Указывают на хорошее качество и достойные технические характеристики.

Минусы

Среди недостатков ИБП Ippon Back Comfo Pro 800 отмечают нерегулируемый режим электросбережения, отсутствие поддержки Smart Battery и некомфортную схему зарядки. В ряде случаев пользователи указывают на сильный нагрев корпуса и малое количество евророзеток.

Сравнение с конкурентами, лучшие бесперебойники

Ippon Back Comfo Pro 800 (black) может применяться в домашних условиях. Среди его достоинств пользователи выделяют:

• стабилизация выходного электрического напряжения, которая затрагивает весь диапазон нагрузок;
• стильный и современный дизайн;
• полная комплектация, которая включает в себя комплект шнуров и программное обеспечение;
• гарантия на год: не только на изделие, но и на аккумулятор;
• русифицированная программа к аппарату;
• порты USB и RS 232, обеспечивающие соединение с ПК;
• звуковое оповещение о состоянии прибора;
• световая индикация состояния аккумулятора;
• защита от короткого замыкания и всевозможных перегрузок;
• функция «холодный старт», позволяющая запустить оборудование при отсутствии напряжения;
• евророзетки;
• микропроцессорное управление.

Эти и другие преимущества прибора выделяют его среди остальных. Указывают на хорошее качество и достойные технические характеристики.

Минусы

Среди недостатков ИБП Ippon Back Comfo Pro 800 отмечают нерегулируемый режим электросбережения, отсутствие поддержки Smart Battery и некомфортную схему зарядки. В ряде случаев пользователи указывают на сильный нагрев корпуса и малое количество евророзеток.

Сравнение с конкурентами, лучшие бесперебойники

Ippon Back Comfo Pro 800 полностью оправдывает все заявленные производителем функции, но, рынок не стоит на месте, а конкуренты пытаются создать что-то новое, более совершенное. Итак, по мнению большинства пользователей, лучшими ИБП являются:

• APC by Schneider Electric Smart-UPS 1000VA. Есть звуковая сигнализация и ЖК – дисплей, которого нет у Ippon Comfo Pro 800. Выходная мощность 650 Вт. Есть восемь разъемов, предназначенных для подключения к ПК. Батарея заряжается полностью за три часа, в отличие от Comfo Pro 800, у которого аккумулятор заряжается 8 и более часов. При полной нагрузке в резервном режиме работает 6 минут, а при половинной – 20 минут. Стоит дороже Ippon, около 30 тысяч рублей.
• Inelt Smart Station Power 1500. Мощность на выходе равна — 900 Вт. Есть режим «холодного старта». Батарея заряжается на 100 % за 12 часов. Способен защитить не только локальную сеть, но и телефонную линию. Блокирует влияние высоковольтных импульсов. Этой функции нет у Comfo Pro 800. Стоит в районе десяти тысяч рублей.
• IPPON Smart Winner 1000. Выходная мощность прибора 650 Вт. Рабочее время в режиме резерва при полной нагрузке составляет 5 минут. Параметры аппарата позволяют его монтировать в 19-дюймовую стойку. Устройство полностью заряжается за три часа. Стоит несколько дороже Comfo Pro 800, около 11-14 тысяч рублей.
• Ippon Back Comfo Pro 800 New. Имеет выходную мощность – 420 Вт, функцию «холодный старт». Имеет восемь евророзеток, в отличие от Comfo Pro 800, у которого их две. Прибор защищает от всевозможных помех и высоковольтных импульсов локальную и телефонную сеть. Стоит Ippon Back Comfo Pro 800 New 5000 рублей.
• FSP Group EP 1000. Выходная мощность — 600 Вт. Есть звуковое оповещение и световая индикация. Имеет четыре розетки для подключения ПК. Батарея заряжается за 6 часов. Устройство защищает электрооборудование от короткого замыкания и помех на электролинии. Прибор стоит около 4 тысяч рублей.
• IPPON Smart Power Pro 1400. Выходная мощность аппарата 1400 ВА. На зарядку аккумулятора уходит 4 часа. Есть светодиодные индикаторы и звуковое оповещение. Устройство имеет 4 евророзетки. Стоит около 10000 рублей.

Хороший бесперебойник надежно защитит компьютер и другое оборудование от помех на линии. Приборы «подороже» считаются надежнее, имеют более обширный функционал, работают в резервном режиме дольше и обладают более продолжительным сроком службы.

Стоимость

Цена на Ippon Comfo Pro 800 колеблется от 5000 до 7000 рублей. Стоимость зависит от наценки в торговой сети. Цвет аппарата не влияет на его цену.

Где купить?

ИБП Ippon Back Comfo Pro 800 (black) можно найти в магазинах компьютерной и бытовой техники, таких как «Эльдорадо», «Компьютер Маркет», «Ситилинк», DNS и других. Данный товар можно приобрести и через интернет.

Отзывы об устройстве

Ippon Comfo Pro 800 отзывы имеет самые разные. Одни полностью довольны данным прибором, отмечают его стильный дизайн, отменное качество сборки, комплектацию, в том числе наличие всех необходимых проводов. Нравится пользователям удобная ручка для переноски и специальные зажимы, предназначенные для фиксации проводов, а так же наличие евроорозеток. Эти люди говорят, что прибор работает стабильно, тихо, и отлично стравляется со своими задачами. При отключении света с нагрузкой держит около 10 минут.

Отрицательные мнения отмечают, что аппарат сильно нагревается, имеет нестабильный выходной ток. Программное обеспечение плохо устанавливается на компьютер и не определяет бесперебойник. Еще при работе ИБП постоянно щелкает. Есть те, кто говорит, что прибор не справляется со своими функциями, плохо стабилизирует напряжение и не защищает оборудование от скачков в электросети.

Скачать инструкцию к HARPER HDT2-1110

ЗАГРУЗИТЬ

Сегодня мы тестируем ИБП торговой марки IPPON, которые производятся на мощностях тайваньской фирмы Centralion Industrial INC. В СНГ ИБП данной марки поставляет компания MERLION.

Описание

ИБП IPPON делятся на 5 групп. Тестируемый ИБП принадлежит к серии Back Comfo Pro. Серия Back Comfo Pro отличается наличием дополнительных евророзеток и повышенным удобством использования. В серии представлены ИБП мощностью 400, 600 и 800 ВА.

Производитель заявляет следующие характеристики изделия:

Ippon Comfo Pro 800 отзывы имеет самые разные. Одни полностью довольны данным прибором, отмечают его стильный дизайн, отменное качество сборки, комплектацию, в том числе наличие всех необходимых проводов. Нравится пользователям удобная ручка для переноски и специальные зажимы, предназначенные для фиксации проводов, а так же наличие евроорозеток. Эти люди говорят, что прибор работает стабильно, тихо, и отлично стравляется со своими задачами. При отключении света с нагрузкой держит около 10 минут.

Отрицательные мнения отмечают, что аппарат сильно нагревается, имеет нестабильный выходной ток. Программное обеспечение плохо устанавливается на компьютер и не определяет бесперебойник. Еще при работе ИБП постоянно щелкает. Есть те, кто говорит, что прибор не справляется со своими функциями, плохо стабилизирует напряжение и не защищает оборудование от скачков в электросети.

Скачать инструкцию к HARPER HDT2-1110

ЗАГРУЗИТЬ

Сегодня мы тестируем ИБП торговой марки IPPON, которые производятся на мощностях тайваньской фирмы Centralion Industrial INC. В СНГ ИБП данной марки поставляет компания MERLION.

Описание

ИБП IPPON делятся на 5 групп. Тестируемый ИБП принадлежит к серии Back Comfo Pro. Серия Back Comfo Pro отличается наличием дополнительных евророзеток и повышенным удобством использования. В серии представлены ИБП мощностью 400, 600 и 800 ВА.

Производитель заявляет следующие характеристики изделия:

ИБП поставляется в картонной коробке. Полиграфия выдержана в строгих фирменных цветах. Вырезы под ручки отсутствуют. Устройство надежно защищено от внешних воздействий (пакет и пенопластовые вставки). Страна изготовитель ни на ИБП, ни на коробке не указана.

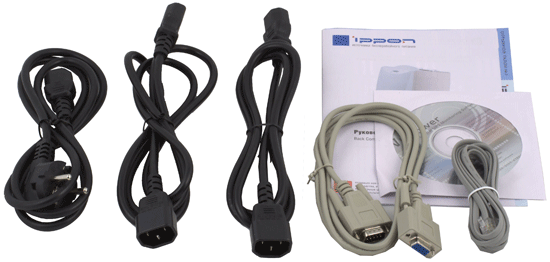

Комплект поставки включает в себя:

• руководство пользователя на русском языке*
• гарантийный талон на русском языке*
• кабель для включения в электросеть
• два кабеля для подключения оборудования (разъем IEC 320)
• интерфейсный кабель для связи с ПК (RS-232)
• интерфейсный кабель для связи с ПК (USB A-B)
• телефонный кабель RJ-11
• CD с программным обеспечением WinPower

* — В руководстве пользователя дан список из 77 авторизированных сервисных центров в 48 городах СНГ. Гарантия на устройство составляет 24 месяца со дня продажи, но не более чем 30 месяцев со дня производства.

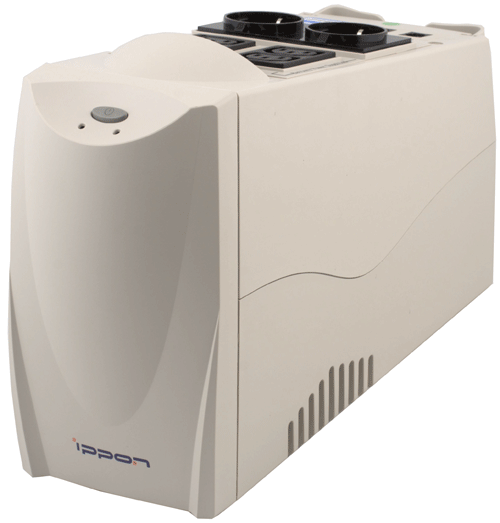

Дизайн изделия элегантен и функционален. Рассчитан на напольную или настольную вертикальную установку. На передней панели, в выемке, расположен выключатель питания и индикаторы. В нижней части корпуса имеются прорези вентиляции. Верхнее вентиляционное отверстие является также ручкой для переноски.

Розетки для подключения оборудования разделены на две группы, с резервированием питания (справа) и только с защитой от перенапряжений (слева). Каждая группа имеет две IEC320 розетки и одну евророзетку. Гнезда RJ-11 для защиты от перенапряжений в телефонной линии тоже расположены в верхней части корпуса. Все это обеспечивает удобную коммутацию нагрузок.

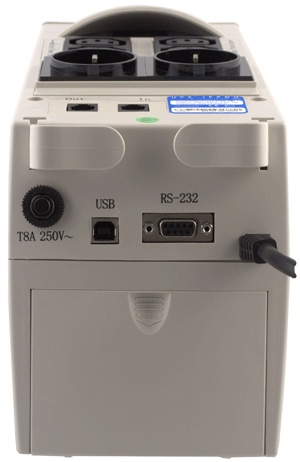

Задняя панель имеет интерфейсные разъемы, USB и RS-232, для связи с ПК. Слева от разъемов расположен автоматический предохранитель на 8 А. В нижней части задней панели находится крышка батарейного отсека. Для сетевого разъема места не нашлось, из ИБП выходит «хвостик» длиной 50 см, с разъемом IEC. Для удобства фиксации кабелей, предусмотрены два съемных зажима. Устройство имеет четыре пластиковые ножки.

Внутреннее устройство

В ИБП установлен аккумулятор NPW 45-12 производства английской фирмы YUASA, ёмкостью 9 Ач, рабочее напряжение 12 В. Серия HPW отличается увеличенной на 75% отдачей в режиме 10 минутного разряда.

Процедура замены батареи проста, описана в инструкции. Для замены батареи требуется отвернуть пару винтов, снять крышку батарейного отсека и вынуть батарею. Для удобства извлечения к батарее приклеен «язычок».

Дизайн внутреннего устройства ИБП традиционен, в нижней части находится трансформатор и батарея, в верхней — плата электроники.

Вся основная электроника расположена на одной однослойной печатной плате, применяется текстолит хорошего качества, монтаж элементов выполнен удовлетворительно. Соответствие элементов принципиальной схеме подписано. Блок розеток размещен на верхней панели, они соединяются с платой электроники через разъемы. Блок защиты RJ-11 автономен, защита реализована для центральной жилы. Заземление предусмотрено схемой, но не распаяно.

Сетевой фильтр отсутствует, защита от бросков напряжения реализована при помощи варистора. Коммутацию обмоток осуществляют реле, максимальный коммутируемый ток на одно реле составляет 7 А при напряжении 270 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 1800 ВА. Инвертор на четырех транзисторах CEP83A3 производства Chino-Excel Technology Co. формирует аппроксимированную синусоиду. Силовые транзисторы расположены на массивном общем радиаторе площадью 120 кв.см. Транзисторы посажены на радиатор через термопрокладку и прижаты винтами. Каждый транзистор имеет мощность 100 Вт, рабочее напряжение 30 В и диапазон рабочих температур до 175°C.

Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. В ИБП применяется трансформатор на Ш-образном сердечнике. Производитель трансформатора не установлен. Трансформатор имеет одну ступень автотрансформации, на 17% при понижении напряжения и на 15% при повышении.Тестирование

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи ИБП выдает сигнал периодичностью в 10 секунд. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в 1 секунду. Потребляемая при работе от батарей, без нагрузки, мощность составила 12 Вт. Вид и качество формируемого сигнала при разной нагрузке хорошо видно на осциллограмме.

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 7-9 В. Нижеприведенный график иллюстрирует работу AVR.

По результатам тестирования, работу AVR можно считать удовлетворительной. ИБП обеспечивает стабилизацию в пределах -12% +11%, это незначительное отступление от требований ГОСТ 13109-97. Диапазон эффективной работы AVR 175—265 В. Мы можем рекомендовать производителю увеличить на 5 В напряжение переключения на батарею во время падения напряжения и увеличить на 5-10 В напряжение, при котором работает понижающая ступень. Кроме того, отметим повышенный нагрев трансформатора в режиме холостого хода при работе от сети. Его температура составила 63°C, а температура корпуса под ним — 54°C.

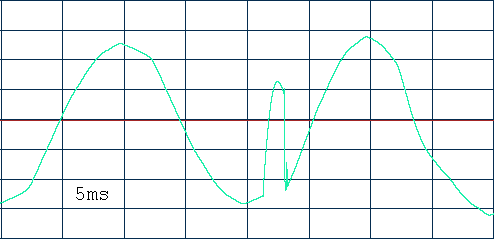

Переключение обмоток трансформатора AVR происходило за 5 мс. Процесс хорошо виден на осциллограмме.

Время перехода на батарею определялось по осциллограмме при нагрузке 100 Вт. Переходный процесс занял 8 мс. Это несколько больше, чем заявлено, но обычно некритично для подключаемого оборудования.

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 1%, 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 223 В.

Как видим, во всем диапазоне нагрузок ИБП с запасом укладывается в ГОСТ-13109-97 и выдает в 210-223 В, в зависимости от нагрузки. ИБП без проблем выдерживает работу на номинальной нагрузке. Температура обмотки трансформатора была зафиксирована на уровне 67°C, а температура транзисторов инвертора составила всего 44°C. Сигнал разряда батарей срабатывал за 60-100 секунд до выключения. Отдельно заметим, что при нагрузке менее 25 Вт ИБП переходит в режим экономии электричества и обесточивает нагрузку через 5 минут. Для решения этой проблемы (отключения режима экономии), производитель рекомендует обращаться в сервис-центр, либо провести переделку самостоятельно. Замечу, что переделка требует навыков пайки SMD элементов. Руководство по переделке доступно на сайте.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Всего было собрано 5 вариантов конфигурации тестового компьютера:

1. Integrated SiS Mirage, БП 400 Вт с пассивным PFC: IDLE-SiS
2. ATI X700, БП 400 Вт с пассивным PFC: IDLE
3. ATI X700, БП 400 Вт с пассивным PFC: DIVX
4. ATI X700, БП 400 Вт с пассивным PFC: 3DM5
5. ATI X700, БП 550 Вт с активным PFC и автовольтажем: 3DM5-PFC

На диаграмме слева направо:

 IDLE-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Никакие приложения не запущены. Данная конфигурация имитирует простой компьютера.

 IDLE — Никакие приложения не запущены. Данная конфигурация имитирует простой компьютера.

 DIVX — Воспроизведение с жесткого диска HD фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17—25%.

 3DM5 — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

 3DM5-PFC — Конфигурация с блоком питания мощностью 550 Вт, активный PFC, автовольтаж 127—230 В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для применяемой в ИБП батареи производителем рекомендован зарядный ток до 2150 мА. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (480 Вт) до автовыключения, во втором (красная линия) — после разряда на нагрузку в 50% (240 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Для восстановления 90% заряда после глубокого разряда потребовались сутки. Полная зарядка батареи потребовала более 30 часов. Ток заряда вначале составил 350 mA, быстро снизившись до номинальных 240 mA. После 17 часов зарядки он стал снижаться, достигнув значения 30 mA через 33 часа. Восстановление после интенсивного разряда на номинальной мощности 600 Вт заняло 14 часов. По результатам измерений, работа схемы зарядки признана удовлетворительной.

Для проверки системы «холодного старта» ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке 600 Вт на активную нагрузку.

Холодный старт тестового компьютера прошел нормально как с активным, так и с пассивным PFC.

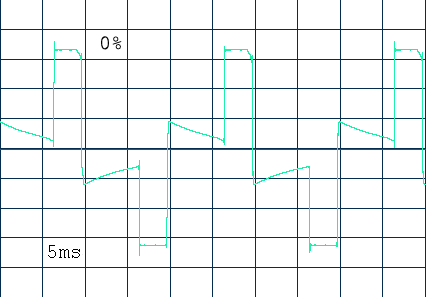

Частота переменного тока при работе от батарей составила 50 Гц при всем диапазоне нагрузок.

Для связи с компьютером у ИБП предусмотрен 9 контактный RS-232 разъем и разъем USB type B. Протокол PnP и стандарт Smart Battery не поддерживается. После подключения ИБП по USB, в диспетчере устройств появились HID устройства.

Связь с ИБП возможна с помощью прилагаемого софта. Мы протестировали как прилагаемое ПО WinPower2004, так и предлагаемое для скачивания на сайте производителя ПО IPPON MONITOR. В обоих случаях никаких проблем не наблюдалось, ИБП определялся и выдавал показания корректно.Вывод

Тестируемое устройство является ИБП среднего класса, как схемотехнически, так и конструктивно. Продуманный дизайн сделает его использование комфортным. Существенным недостатком при использовании маломощной нагрузки является необходимость обращения в сервисный центр для отключения энергосберегающего режима.

ИБП можно рекомендовать для использования в домашних условиях. Достоинства:

• Стабильность выходного напряжения во всем диапазоне нагрузок.
• Продуманный дизайн.
• Полная комплектация.
• 2 года гарантии на изделие, включая батарею.
• Низкий уровень шума.

Недостатки:

• Не отключаемый пользователем режим энергосбережения.
• Нет поддержки Smart Battery.
• Неэффективная схема зарядки.
• Перегрев корпуса в районе силового трансформатора.

По просьбе компании — поставщика приводим новую версию упаковки данной модели ИБП.

ИБП IPPON Back Comfo Pro 800 предоставлен компанией MERLION
