Усилитель мощности RMS 2х300W-8Ohm/ 2х450W-4Ohm, вход bal1/4″ ,unbal RCA, выход binding posts 2-pole, 4-pole Speakon, высота 2U вес 13.50кг. Описание Biema W330II Характеристики:
Технические характеристики:
|
|
14635 Комментарии посетителей интернет магазина о Biema W330II :Дополнительная информация по товарам и магазину |
* Возможен безналичный расчет!
Если Вы не нашли какое либо оборудование, отправьте запрос по электронной почте, мы Вам обязательно поможем.
Подробнее о том как совершить покупку интернет магазине Музбазар
|
Усилитель Biema W330 (W220) рекомендации по улучшению качества звучания. В данной статье речь пойдет о качестве звука усилителя. Ранее в интернете давались советы по охлаждению и переносе датчика температуры на перед радиатора. Но не об этом речь. Недавно пришел в ремонт очередной усилитель с типичной проблемой- обрыв резисторов R142 10 ОМ 2W в обоих каналах и пробой конденсаторов C121 100nF 100V на выходе УМ (цепь Цобеля). После замены этих RC цепочек усилитель работает, но музыканты мне говорят о грязном звуке. Послушав сам действительно слышны искажения похожие на «ступенька», причем при любой мощности. Добавлю что подобные искажения бывают слышны только при мощности около 5% при слишком низком токе покоя выходных транзисторов. В результате долгих поисков нашлась причина искажений. Это наличие конденсатора C114 47mF 25V, который подключен параллельно каскаду на транзисторе T115 (установка начального смещения транзисторов выходного каскада). Еще этот конденсатор перегружает каскады на транзисторах T114, T116 по высокой частоте через C115, C116 на шины питания. Теперь доработка усилителя.
Материал добавил: novik1967, 10.10.2016(Понедельник) в 01:02:52 | Категория: Статьи / Аудиоаппаратура |
Добавлять комментарии могут только зарегистрированные пользователи. [ Регистрация | Вход ] |

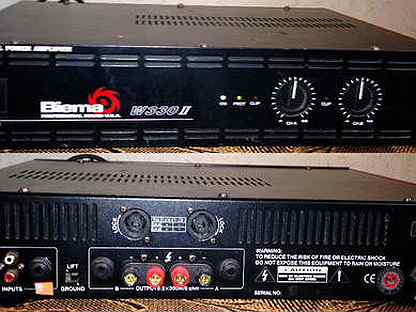

Усилитель профессиональный Biema W330II
Серво-электроснабжение
Интеллектуальная система охлаждения
Частотная характеристика широкого диапазона
Низкий коэффициент нелинейных искажений (КНИ)
Плавное выключение
Ограничитель
Стерео режим
Превосходная защита
Патентованная технология компрессии
Вход ¼ RCA
Выход 2-полюсные, 4-полюсные Speakon
| МОДЕЛЬ | Biema W330 II | |||
|
300 Вт+300 Вт 450 Вт+450 Вт |
|||
| Полоса пропускания | 10 Гц-50 кГц -1.5 дБ |
|||
| Входная чувствительность | 1.4 В | |||
| Максимальный входной уровень | 21dBV | |||
| Входной импеданс (вход — активный, симметричный) | 20 кОм | |||
| Отношение сигнал / шум | > 90 дБ | |||
| Наводки каналов при номинальной выходной мощности 8 Ом 1 кГц | > 70 дБ | |||
| Дампинг фактор f=1 кГц 8 Ом | > 150 | |||
| Защита |
Потребляемая мощность одной второй мощности 8 Ом |
|||
| Индикаторы | Питание (голубой) Защита (желтый) Превышение максимального уровня (красный) | |||
| Охлаждение | Охлаждающий вентилятор с регулируемой скоростью вращения | |||
| Регуляторы передней панели | Регулятор уровня, выключатель питания | |||
| Регуляторы на задней панели | Контакт для подключения заземления | |||
| Входные разъемы | RCA ¼», пятиконечный Speakon | |||
| Потребляемая мощность одной второй мощности 8 Ом | < 450 Вт | |||
| Питание | AC 115 В / 230 В 50-60 Гц | |||
| Размеры (Ш X Д X В) мм | 482 x 314 x 88 (516x405x168) | |||
| НЕТТО / БРУТТО | 13.5 кг / 15.3 кг |
Импортер: ООО «Театральная продукция» , 220012 г.Минск, ул.Калинина, д.3, УНП 190351050
Гарантийное облуживание: ООО «Театральная продукция» , 220012 г.Минск, ул.Калинина, д.3
Производитель: Biema.
Страна ввоза: Китай
Усилитель мощности до 300 Вт (4 Ом) Biema W330II
- Безопасные способы оплаты
- Официальная гарантия
Наличие в магазинах
Интернет-магазин —
отсутствует
Санкт-Петербург —
отсутствует
Москва —
отсутствует
Доставка на дом и в ПВЗОт 4-х недель
Самовывоз из магазинов От 4-х недель
В конструкцию модели W330II входит система по принудительному охлаждению, поэтому устройство отличается надёжностью при наиболее интенсивном способе эксплуатации. Для каждого канала выделены свои регуляторы громкости и традиционные входы RCA, 6,35 мм. Продуманная схема защиты гарантирует целостность усилителей при возможной перегрузке или коротком замыкании.
Достоинства W330II:
- Для отключения заземления имеется переключатель Ground Lift.
- Прочный корпус и стильный дизайн.
- Сделан «плавный пуск».
- Принудительная технология охлаждения.
- Установка в обычный рэк 19 дюймов.
- Выход Speakon и винтовые клеммы.
- Входы вида RCA и 6,35 мм.
- Biema
- Звук Biema
- Усилители мощности Biema
Технические характеристики:
- Мощность стерео (выходная) на уровне 8 Ом 300+300 Вт, при 4 Ом выдаётся 450+450 Вт.
- Входное сопротивление имеет значение 20 кОм, чувствительность – 0,77 В.
- Характеристика частоты: 10-50 000 Гц (-1,5 дБ).
- Более 150 коэффициент затухания с 8 Ом и f равном 1 кГц.
- Отношение сигнал-шум свыше 85 дБ (отсчёт среднеквадратический по шкале А).
- С номинальной мощностью на выходе в 1 кГц, 8 Ом перекрёстные помехи более 70 дБ.
- Предохранительные компоненты: тепловой выключатель, стабилизатор постоянного тока, защита от короткого замыкания, плавный пуск, предохранитель переменного тока (линейный), переходные помехи вдоль цепи питания.
- С половинной 8 Ом потребляется мощность ниже 450 Вт.
- Питание AC 220-240 В и 50 Гц.
- Вес 13,5/15 кг.
Продукт снят с производства W330II Усилитель мощности 2х300Вт, Biema Усилители Biema серии W — это экономически эффективное решение для требовательного коммерческого использования. Предназначены для использования в качестве стандартных двухканальных или стерео усилителей. Конструкция включает в себя систему принудительного охлаждения, что обеспечивает надежность при самых интенсивных условиях использования. Схема защиты обеспечивает целостность усилителей в условиях перегрузки и короткого замыкания. Каждый канал оснащен собственным регулятором громкости и стандартными входами RCA и 6.35мм. Стильный дизайн и надежная, прочная конструкция. Устройство «плавного пуска». Переключатель Ground Lift, отключение заземления. Установка в рэк 19″. Принудительное охлаждение. Входы RCA и 6.35мм. Выходы: Speakon, выходные винтовые клеммы. Выходная мощность стерео 8Ом: 300+300Вт. Выходная мощность стерео 4Ом: 450+450Вт. Частотная характеристика: 10Гц-50кГц -1.5дБ. Входная чувствительность: 0,77В. Входное сопротивление: 20кОм. Перекрёстные помехи при номинальной выходной мощности 8Ом 1кГц: > 70дБ. Соотношение сигнал/шум, среднеквадратический отсчет по шкале А: > 85дБ. Коэффициент затухания f=1кГц 8Ом: > 150. Защита: короткое замыкание, стабилизатор постоянного тока, линейный предохранитель переменного тока, тепловой выключатель, переходные помехи по цепи питания, плавный пуск. Потребляемая мощность половинная 8 Ом: Питание: AC 220-240В/50Гц. Вес (кг): 13.5/15.0
- Акустика
- Трансляционное оборудование
- DJ-оборудование
- Звуковые карты
- Контроллеры MIDI
- Программное обеспечение
- Микрофоны
- Оборудование для конференций
- Микшерные пульты
- Устройства звукозаписи
- Готовые студии записи
- Караоке-системы
- Наушники
- Обработка звука
- Усилители
- Громкоговорители
- Cистемы передачи аудиосигнала
- Экскурсионные системы (Tour Guide)
- Звукоизоляционные панели
Музыкальный магазин › Звуковое Оборудование › Усилители › Концертные усилители › W330II
|
ПОДЕЛИТЬСЯ СТРАНИЦЕЙ: |
|
Усилитель мощности RMS 2х300W-8Ohm/ 2х450W-4Ohm, вход bal1/4″ ,unbal RCA, выход binding posts 2-pole, 4-pole Speakon, высота 2U вес 13.50кг. Описание Biema W330II Характеристики:
Технические характеристики:
|
|
14635 Комментарии посетителей интернет магазина о Biema W330II :Дополнительная информация по товарам и магазину |
* Возможен безналичный расчет!
Если Вы не нашли какое либо оборудование, отправьте запрос по электронной почте, мы Вам обязательно поможем.
Подробнее о том как совершить покупку интернет магазине Музбазар
Усилитель профессиональный Biema W330II
Серво-электроснабжение
Интеллектуальная система охлаждения
Частотная характеристика широкого диапазона
Низкий коэффициент нелинейных искажений (КНИ)
Плавное выключение
Ограничитель
Стерео режим
Превосходная защита
Патентованная технология компрессии
Вход ¼ RCA
Выход 2-полюсные, 4-полюсные Speakon
| МОДЕЛЬ | Biema W330 II | |||
|
300 Вт+300 Вт 450 Вт+450 Вт |
|||
| Полоса пропускания | 10 Гц-50 кГц -1.5 дБ |
|||
| Входная чувствительность | 1.4 В | |||
| Максимальный входной уровень | 21dBV | |||
| Входной импеданс (вход — активный, симметричный) | 20 кОм | |||
| Отношение сигнал / шум | > 90 дБ | |||
| Наводки каналов при номинальной выходной мощности 8 Ом 1 кГц | > 70 дБ | |||
| Дампинг фактор f=1 кГц 8 Ом | > 150 | |||
| Защита |
Потребляемая мощность одной второй мощности 8 Ом |
|||
| Индикаторы | Питание (голубой) Защита (желтый) Превышение максимального уровня (красный) | |||
| Охлаждение | Охлаждающий вентилятор с регулируемой скоростью вращения | |||
| Регуляторы передней панели | Регулятор уровня, выключатель питания | |||
| Регуляторы на задней панели | Контакт для подключения заземления | |||
| Входные разъемы | RCA ¼», пятиконечный Speakon | |||
| Потребляемая мощность одной второй мощности 8 Ом | < 450 Вт | |||
| Питание | AC 115 В / 230 В 50-60 Гц | |||
| Размеры (Ш X Д X В) мм | 482 x 314 x 88 (516x405x168) | |||
| НЕТТО / БРУТТО | 13.5 кг / 15.3 кг |
Импортер: ООО «Театральная продукция» , 220012 г.Минск, ул.Калинина, д.3, УНП 190351050
Гарантийное облуживание: ООО «Театральная продукция» , 220012 г.Минск, ул.Калинина, д.3
Производитель: Biema.
Страна ввоза: Китай
Фотобанк StylishBag
МЕНЮ
Обновлено: 19.09.2023

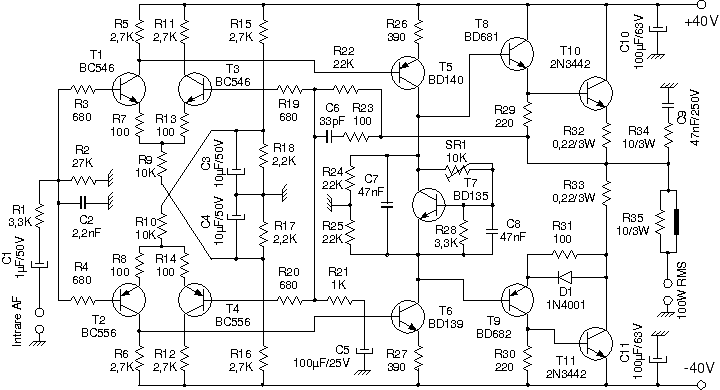

.jpg.4b92eddd298ce8aa7f5a952d2520e5e4.jpg "Biema w330 ll схема")
