Установка цокольных панелей своими руками подробная инструкция

Для обшивки фасада дома часто используют сайдинг. О том, какие существуют разновидности этого материала и как его правильно устанавливать, мы уже писали в статье про виды сайдинга. В этой статье подробнее поговорим о том, какой сайдинг применяют для обшивки цоколя — нижней части стен, которая примыкает к поверхности земли. Статья пригодится тем, кто планирует облицовку цоколя дома сайдингом своими руками или будет заказывать работы специалистам по фасадным работам.

Какой сайдинг используют для облицовки цоколя

Один из популярных материалов для обшивки дома — сайдинг из ПВХ. Для отделки основной части здания используют виниловый сайдинг. Он прост в монтаже, не требует дополнительного ухода, не боится влаги и биопоражений.

Нижнюю часть дома рекомендуют обшивать более прочным, толстым материалом, который сможет выдерживать удары и различные механические нагрузки. При этом внешний вид не будет портиться. Для этих целей выбирают:

• фасадные панели из полипропилена,
• фиброцементные плиты,
• битумные фасадные плиты HAUBERK.

Пример отделки цоколя битумной фасадной плиткой HAUBERK от ТЕХНОНИКОЛЬ. На основных стен —  виниловый сайдинг формы «Корабельный брус»

Фасадные панели ТЕХНОНИКОЛЬ — это специальные панели, которые отличаются от винилового сайдинга толщиной, формой и усиленными ребрами жесткости. Изготавливаются из полипропилена с акриловым покрытием, устойчивым к выгоранию под солнцем. Богатство фактуры, цвета материала, точно имитирующего натуральный камень или кирпич, придают зданию элегантный вид и украшают фасады.

Средние размеры фасадной панели:

• длина 1000-1130 мм
• ширина 420-470 мм
• толщина от 2.4 мм

Для сравнения: толщина стандартного винилового сайдинга — 0,9-10 мм.

Размеры фасадных панелей от ТЕХНОНИКОЛЬ

Почему для обшивки цоколя выбирают фасадные панели:

• просты в установке — можно смонтировать своими руками;
• легкие – не создадут высокую нагрузку на стены и фундамент;
• не боятся влаги, грибка, плесени;
• устойчивы к перепадам температур, ультрафиолету;
• не выгорают на солнце;
• не требуют дополнительного ухода;
• легко моются;
• имеют увеличенную толщину;
• снабжены усиленными ребрами жесткости;
• прочные, лучше выдерживают удары, чем виниловый сайдинг;
• имитируют в деталях натуральный камень, кирпич, щепу;
• незаметно стыкуются между собой;
• имеют повышенную износостойкость;
• дополняются углами, которые повторяют цвет и фактуру материала.

Фасадные панели из полипропилена от ТЕХНОНИКОЛЬ – красивые, легкие, долговечные, с гарантией 50 лет. Специальные алгоритмы окрашивания точно передают фактуру натуральных материалов.

Они идеальны для облицовки цоколя дома в сочетании с виниловым сайдингом или фасадной плиткой на основных стенах.

Что подготовить для обшивки цоколя сайдингом своими руками

Помимо панелей для отделки цоколя понадобятся:

• инструменты для установки;
• дополнительные элементы.

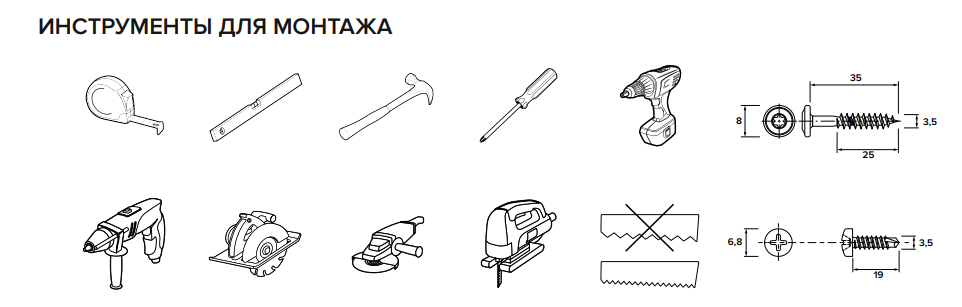

Инструменты для работы. Так как панели толще обычного сайдинга, для обрезки лучше подготовить болгарку или ножовку.

Дополнительные элементы. В большинстве случаев производители вместе с фасадными панелями изготавливают к ним углы, которые соответствуют основному материалу по цвету и текстуре. Так как у панелей фактурная поверхность, обычные уголки для сайдинга не подойдут.

Чтобы обшивка выглядела аккуратно, а материалы были надежно закреплены, подготовьте стартовые и финишные профили.

Коллекция дополнительных фасадных элементов от ТЕХНОНИКОЛЬ

Общие рекомендации по монтажу цокольного  сайдинга

Чтобы панели прослужили долго, необходимо соблюдать основные правила по их установке:

Монтаж на обрешетку с обязательным созданием зазоров. Для цокольного каркаса рекомендуем использовать металлический профиль. Бруски из дерева могут собирать влагу от земли и со временем начнут гнить. Чтобы под панелями не скапливался конденсат, оставляем вентиляционные зазоры.

Саморезы вкручиваем в специальные монтажные отверстия. Максимальное расширение одной панели — от 2 до 4 мм. Поэтому фасадные панели устанавливаются, как и виниловый сайдинг, по центру монтажных отверстий. Не допускается вкручивать саморезы в панель. Крепёж завинчиваем не полностью: панели должны иметь возможность свободно «ходить» по горизонтали.

Высота установки от земли — не менее 30-50 мм. Панели нельзя устанавливать вплотную к поверхности земли или к отмостке. Сезонные пучения грунта могут повредить нижний ряд облицовки. Если вокруг дома уложена качественная отмостка, расстояние до поверхности можно уменьшить. Нижний отступ поможет воздуху проникать под фасад для дополнительной вентиляции.

О том, как правильно обустроить отмостку, читайте в нашей статье про монтаж мягкой отмостки.

Высота цоколя согласовывается с заказчиком. Оптимальный уровень — по высоте панели, 420-470 мм. Если дом установлен на склоне, добавляем необходимые ряды материала.

Как обшить цоколь сайдингом: варианты отделки

Специалисты корпорации ТЕХНОНИКОЛЬ подготовили подробную инструкцию по монтажу фасадных панелей на основные стены и цоколь здания.

Рассмотрим основные особенности монтажа в зависимости от наличия или отсутствия выноса цоколя:

1. Установка фасадных панелей по всей высоте стен. Если цоколь не будет вынесен за пределы стены, а панели будут устанавливаться по всей высоте, то монтируем по типу винилового сайдинга: снизу на стартовый профиль, а по верху укладываем финишный.
2. Монтаж панелей на цоколь без выноса и винилового сайдинга на основные стены.  Если выбираем комбинированный вариант, то в местах стыка цокольного сайдинга и основного применяем финишные и стартовые профили. Между обшивкой цоколя и основным сайдингом закрепляем отлив, чтобы закрыть места стыков профилей.

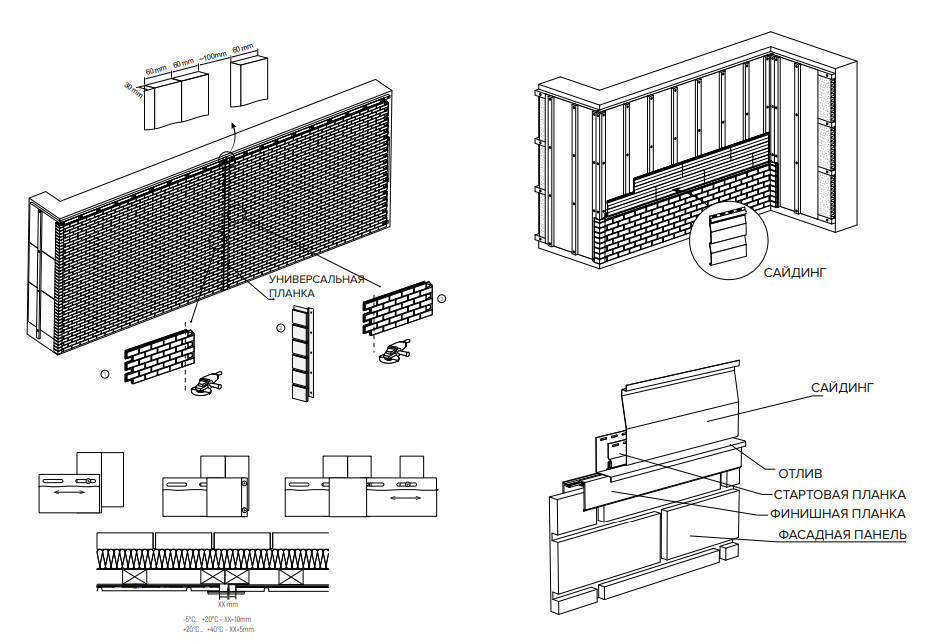

На схеме показан установки отлива между двумя вариантами обшивки

1. Обшивка сайдингом выносного цоколя. Если основные стены обшиты виниловым сайдингом и необходимо сделать выступ, этапы работ будут отличаться. Рассмотрим их подробнее.

Установка фасадных панелей на выступающий цоколь: основные этапы

Основные этапы монтажа при выступающем цоколе:

1. Укладка утеплителя из экструзионного пенополистирола XPS.
2. Расчет материала, подбор углов для обшивки цоколя.
3. Подготовка дополнительной обрешетки из металлопрофиля.
4. Закрепление внешних углов.
5. Установка стартового или J-профиля по нижнему краю каркаса.
6. Обрезка выступов первой панели, установка по уровню.
7. Закрепление нижнего ряда панелей на каркасе.
8. Установка верхнего ряда при необходимости.
9. Монтаж отлива над верхним рядом панелей.

Укладка утеплителя из экструзионного пенополистирола. Такой тип утеплителя не впитывает влагу, не гниет, не разбухает и отлично сохраняет тепло в доме.

Важно! Не рекомендуется утеплять цоколь каменной ватой. Она может впитывать воду от поверхности земли, после чего начнет набухать и потеряет свои теплоизоляционные свойства.

Расчет материала зависит от параметров фасада и панелей. Рекомендуется приобретать материал с запасом 15-20%. Это поможет не переживать о количестве и допусках материала. Углы подбираются в зависимости от коллекции, к которой относится основной материал.

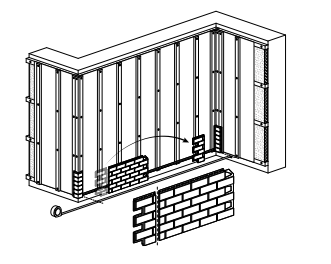

Подготовка дополнительной обрешетки из металлопрофиля позволит оформить вынос цоколя, обеспечит оптимальное крепление материала к каркасу.

Металлическая обрешетка устанавливается только вертикальная. Горизонтальные элементы будут препятствовать движению воздуха под фасадными панелями.

Стандартный шаг обрешетки по вертикали — 400 мм.

Закрепление внешних углов. К ним будут пристыковываться стартовый и финишный профили, боковые панели.

Установка стартового или J-профиля по нижнему краю каркаса — основа, в которую будут заводиться панели. Профиль зафиксирует сайдинг на нужной высоте, подстрахует от прогиба. Устанавливаем по всей длине цоколя.

На схеме показан монтаж стартового профиля в деревянную обрешетку, однако мы рекомендуем использовать металлический профиль для каркаса цоколя.

Для внутреннего угла используют универсальные планки: они помогут состыковать панели под прямым обратным углом.

Обрезка выступов первой панели и установка по уровню. Панели устанавливаются слева направо, снизу вверх. Первую нижнюю устанавливаем по уровню. Чтобы цокольный сайдинг стыковался с внешним углом, подрезаем болгаркой выступающие части панели слева:

Обрезаем «зубцы» панели слева, чтобы состыковать ее в дальнейшем с угловым элементом. Обрезанный край еще может пригодиться.

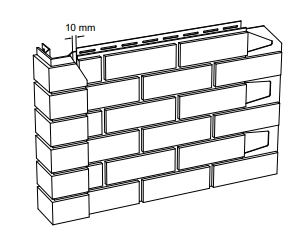

Закрепление нижнего ряда панелей на каркасе. Устанавливаем все панели в ряд, оставляя между ними вентиляционные зазоры. Они помогут воздуху проникать под панели, позволят материалу «гулять» при расширении и сужении. Первая и последняя панели в ряду не должны доходить до угла примерно на 10 мм.

Зазор между панелью и углом

Установка верхнего ряда при необходимости. Наиболее актуальна для домов, которые стоят на склоне. В этом случае все ряды устанавливаем по уровню снизу вверх.

Монтаж отлива над верхним рядом панелей. Он закроет верхние части панелей и металлический профиль. Ширина отлива зависит от выступа каркаса. Устанавливаем над верхней панелью примерно на 20 мм.

Фасадные панели — надежная и долговечная защита цоколя от внешних условий, безупречность и эстетика в каждой детали. Грамотно выполненная отделка из материалов высокого качества прослужит десятилетия.

Специалисты ТЕХНОНИКОЛЬ готовы помочь с выбором материалов для обшивки вашего дома, ответить на вопросы по установке материалов. Напишите нам в форму обратной связи, чтобы получить консультацию.

09.12.2022

Общие положения

1. Для монтажа фасадных панелей и доборных элементов к ним используются оцинкованные саморезы с пресс-шайбой. Длина саморезов не менее 35 мм. Диаметр ножки для крепежных элементов не должен превышать 3 мм, диаметр шляпки — 9 мм. Запрещается использовать для монтажа саморезы-потаи.

2. Монтаж фасадных панелей осуществляется на деревянную горизонтальную обрешетку из брусков камерной сушки влажностью не более 12%, обработанных огне- и био- защитными составами, либо на обрешетку из оцинкованного металлического профиля. Рекомендуемое сечение реек деревянной обрешетки — 40х40 мм, металлической — 60х27 мм.

3. Фасадная панель и доборные элементы к ней крепятся метизами через перфорационные отверстия. Крепежные элементы устанавливаются строго перпендикулярно относительно панели в центр перфорационного отверстия. Наклоны и загибы крепежей не допускаются. Необходимо оставлять расстояние 1-1,5 мм между шляпкой крепежного элемента и монтируемой панелью, допуская ее перемещение при колебании температур (рис. 1).

На одну панель необходимо установить минимум пять крепёжных элементов.

Важно! Категорически запрещено крепление панелей к обрешетке вне специально предназначенных для этого отверстий, а также любыми иными способами, исключающими свободное движение при тепловом расширении.

4. Фасадные панели и доборные элементы к ним меняют линейные размеры при изменении температуры. В связи с этим необходимо оставлять расстояние между вертикальными доборными элементами и торцами панелей 5-10 мм, а между панелями — 1-1,5 мм и 2-3 мм соответственно. При отделке стены дома, длина которой превышает 6м, рекомендуется устраивать температурный шов, образованный двумя J-профилями (составив из них Н-профиль).

Важно! Появление при низких температурах незначительных видимых зазоров между панелями не является производственным браком и относится к физическим свойствам материала.

5. Вертикально расположенные доборные элементы крепятся следующим образом: крепежный элемент устанавливается в верхнее монтажное отверстие в верхний угол, для всех остальных перфорационных отверстий — в центр (рис. 2).

Расстояние между крепежными элементами при установке доборных элементов не должно превышать 250 мм.

6. При выполнении монтажных работ в холодное время года разрез панелей в требуемый размер необходимо осуществлять в тёплом помещении, предварительно выдержав в нём панели не менее 12 часов. Не рекомендуется устанавливать фасадные панели при температуре ниже О 0С.

7. Установку панелей на стены здания производите горизонтально, работая слева направо, снизу вверх.

8. Крепление дополнительных элементов (ставни, козырек и т.п.) поверх смонтированных панелей должно осуществляться к обрешетке через специально просверленные отверстия, аналогичные перфорационным отверстиям для крепежа.

9. Монтаж должен осуществляется специалистами, имеющими необходимую квалификацию для выполнения подобных работ.

Последовательность монтажа фасадных панелей Fineber

Установка обрешетки

Рейки обрешетки устанавливаются вокруг дверей, окон, на всех углах, по низу и по верху зоны установки панелей. Соблюдайте расстояние А между нижней и второй снизу направляющей, и расстояние В — между остальными направляющими, размеры указаны в таблице.

Для придания панелям большей жесткости рекомендуется монтировать дополнительную горизонтальную рейку посередине между основными рейками обрешетки. Для фасадных панелей коллекций Кирпич Клинкерный 3D и KLINKER дополнительную горизонтальную рейку необходимо смонтировать на уровне центрального горизонтального ребра жесткости.

Важно! Основные и дополнительные рейки должны обеспечивать строго ровную поверхность в одной плоскости. Для монтажа наружных углов устанавливаются вертикальные рейки обрешетки вровень с внешними углами строения (рис.1).

В случае наличия на объекте внешнего утепления, горизонтальная обрешетка устанавливается поверх вертикальной. Вертикальная обрешетка устанавливается для создания необходимого вентзазора, шаг установки — не более 400 мм. Рекомендуется использовать одинаковый материал для создания вертикальной и горизонтальный обрешетки.

Установка стартовой планки

Устанавливается строго горизонтально. Линии крепления стартовой планки должны совпадать на всех углах здания. Нижний край стартовой планки должен совпадать с нижним краем первой рейки обрешетки. Придерживайтесь п. 5 Общих положений при монтаже элемента (рис. 1).

При неровной линии фундамента фасадные панели нижнего ряда обрезаются снизу. В этом случае вместо стартовой планки устанавливается J-профиль, в который вставляется нижний обрезанный край панели.

Установка наружного угла

При креплении первого наружного угла установите его на стартовую планку и закрутите саморезы в центр верхних перфорационных отверстий по обе стороны. Снизу угол должен быть зафиксирован в стартовой планке, а сверху закреплен саморезами. Следующий угол соедините с предыдущим и закрепите тем же способом. Обеспечьте необходимую свободу перемещения наружного угла при тепловом расширении (рис. 2).

Для фасадных панелей коллекций КАМЕНЬ и КИРПИЧ первый наружный угол закрепите на вертикальной обрешетке саморезами в верхние перфорационные отверстия таким образом, чтобы угол висел на крепежных элементах. Нижний край угла должен на 5 мм отстоять от стартовой планки.

Следующий угол соедините с предыдущим и закрепите по центру перфорационных отверстий. Для коллекции ДОЛОМИТ в качестве стартового элемента для крепления первого (нижнего) наружного угла используется верхняя часть, отрезанная от другого наружного угла. Наружный угол устанавливается в стартовый элемент и закрепляется сверху через монтажные отверстия.

Следующий угол соединяется с предыдущим и закрепляется по центру перфорационных отверстий. Для панелей OPТIMAL SIZE сначала устанавливаются крепежные элементы угла, их крепят к обрешетке саморезами. Стартовый элемент для наружного угла не требуется.

Крепежный элемент должен на 5 мм отстоять от стартовой планки. Наружные углы надеваются на крепежные элементы путем защелкивания после установки панелей.

Установка J-профиля

Для обрамления оконных и дверных проемов рекомендуется использовать J-профиль. Также J-профиль используется в качестве финишного элемента (рис. 5, 6).

Допустимо использование наружных углов для обрамления оконных и дверных проемов. Придерживайтесь п. 5 Общих положений при монтаже элемента. 5. Установка внутреннего угла. Внутренний угол предназначен для монтажа фасадных панелей на стыке перпендикулярно стоящих стен. Монтируется к обрешетке через перфорационные отверстия (рис. 4).

Придерживайтесь п. 5 Общих положений при монтаже элемента.

Установка фасадных панелей

Фасадные панели соединяются со стартовой планкой и между собой при помощи замков, расположенных на тыльной стороне панели. Для монтажа первой и последней панели в ряду необходимо подрезать их под прямым углом. Рекомендуется собрать панели в ряду, не закрепляя их, чтобы наметить линии отреза. Последняя панель в ряду не должна быть короче 30 см. Для сокращения расходного материала необходимо отрезанную часть панели использовать в качестве концевой или начальной в другом ряду (рис. 2).

Левый край панели, который входит под наружный угол, должен быть обрезан под прямым углом. При установке нижний край панели вставляется в стартовую полосу. Панель придвигается к угловому элементу, при этом оставляется необходимый тепловой зазор (см. п. 4 Общих положений) (рис. 2).

Следующая панель вставляется в стартовую планку рядом с первой панелью и соединяется с ней по горизонтали, путем задвигания до упора в пазы первой панели (рис. 3).

На внутренних углах дома фасадные панели заводятся в пазы доборного элемента — внутреннего угла (рис. 4).

Параметры обрешетки для монтажа фасадных панелей

№	Название коллекции	Размер «А» (мм)	Размер «В» (мм)
1	ДОЛОМИТ	430	450
2	КИРПИЧ КЛИНКЕРНЫЙ 3D, KLINKER	420	440
3	КАМЕНЬ КРУПНЫЙ	403	423
4	КАМЕНЬ ДИКИЙ	419	439
5	КАМЕНЬ ПРИРОДНЫЙ	400	420
6	СКАЛА	415	435
7	OPТIMAL SIZE (СКОЛ, КИРПИЧ БАВАРСКИЙ, ТУФ БЛОК)	550	570

В этой статье мы рассмотрим, как производить монтаж цокольных панелей своими руками.

Зачем это нужно

1. Во-первых, для защиты фасада от чрезмерной влажности и перепадов температур.
2. Во-вторых, для предания внешнему виду здания большей привлекательности.

Умение же выполнить все работы самостоятельно позволит значительно сэкономить семейный бюджет.

Общие положения

Будет справедливо уделить немного внимания причинам выбора сайдинга в качестве цокольной отделки:

Преимущества

• Хорошие водоотталкивающие свойства. Это первоочерёдное требование к любой фасадной обшивке цокольными панелями.
• Красивый внешний вид, имитирующий натуральное более дорогое покрытие.

• Доступная цена. В сочетании с самостоятельной установкой вы сможете значительно сэкономить.
• Простота монтажных работ. Так как монтировать цокольные панели не сложно, можно обойтись без наёмных специалистов.
• Лёгкость ухода. Достаточно помыть поверхность водой со шланга, чтобы вернуть ей прежнюю эстетичность.
• Прочность и долговечность.
• Возможность использования в сочетании с утеплителем.

Правила монтажа сайдинга

Прежде чем приступать непосредственно к установке, следует ознакомиться с основными постулатами отделочных работ:

1. Монтаж секций осуществляется слева направо.
2. Необходимо учитывать, что при изменении температуры меняются также и линейные размеры панелей.

Чтобы компенсировать такие деформации следует оставлять соответствующие зазоры между отделочными изделиями:

• 1 градус Цельсия – 15 мм;
• 16 градусов Цельсия – 12 мм;
• 32 градуса Цельсия – 10 мм.

Совет: в случае потребности выполнять установку сайдинга в холодное время года постарайтесь перед работами держать панели в тёплом помещении. Это значительно увеличит гибкость материала.

1. Перед началом работ проверьте уровнем ровность стен. В случае обнаружения неровностей их требуется устранить.

Совет: если выравнивание стены проблематично, то можно смонтировать обрешётку с шагом в 25 см. Такая конструкция скроет все дефекты поверхности.

1. Гвозди или саморезы должны входить в обрабатываемую поверхность на расстояние, которое не меньше одного сантиметра.

1. Для изоляции применяются материалы, способные «дышать». Фольгу следует исключить.
2. В связи с эффектом температурного расширения между панелью и шляпкой фиксирующего элемента необходимо оставлять зазор около миллиметра.

1. Не нужно монтировать более двух углов за один раз, потому что так вы потеряете возможность дальнейшей подгонки и выравнивания отделки.

Отделочные работы

Так как стоимость монтажа цокольных панелей достаточно высока, намного выгоднее выполнить все работы самостоятельно. Для понимания сути процесса и ознакомления с его тонкостями – разберём его поэтапно (см.также статью “Правильно устраиваем продухи в цоколе – избавляем дом от сырости”).

Обрешётка

Инструкция по монтажу цокольных панелей начинается с установки обрешётки, которая может быть выполнена как из деревянных реек, так и из металлических профилей.

Основные моменты:

• В теплом климате конструкция фиксируется прямо в грунте. В холодном – на высоте 15 см от зоны промерзания.
• Вертикальные рейки или профили располагаются на расстоянии друг от друга не превышающим 91 см.
• В промежутки между направляющими укладывается утеплитель. В этом качестве можно использовать пенопласт, минеральную вату или экструдированный полиуретан.

Стартовый профиль

• При помощи шнура с нанесённой на него специальной краской или мелом отбиваем ровную линию.
• На расстоянии 10 см от угла здания монтируем изделие по нанесённой разметке, привинчивая его саморезами через каждые 30 см. Его горизонтальность проверяем ватерпасом.

Если же облицовочные панели нуждаются в подрезке, то стартовый профиль не устанавливается, а сами планки тогда фиксируются саморезами через лицевую сторону.

Первая панель

• Монтируем угловую деталь сайдинга.
• Наносим на его кромки герметик.

• Первую секцию ставим на 3 мм ниже края стартового профиля.
• Далее двигаем её, вставляя в угловой элемент с сохранением температурных швов.
• Фиксируем саморезами так, чтобы их шляпки едва касались поверхности.

Совет: рекомендуется саморезы закручивать сначала полностью, а потом отпускать на пол оборота. Так получатся идеальные зазоры для компенсации температурного расширения.

Следующий ряд

Вводим через стартовый профиль следующее изделие и придвигаем его к первой секции. Для получения более натуральной имитации каменной или кирпичной кладки смещаем каждый последующий ряд на 20 см в сторону.

J-профили

Своё название данное изделие получило, как вы можете судить по изображению, из-за формы. Используется для более качественной подгонки элементов отделки. Бывают с пазом 19 мм, которые лучше подходят для секций имитирующих кирпич, и пазом 28 мм, такие более эффективны при установке «каменных» панелей.

Цвет таких крепежей обычно имеет оттенок раствора. Рекомендуется их иметь в достаточном количестве перед началом работ.

Возможные проблемы

Во время проведения установки могут возникнуть следующие трудности:

1. Секции плохо стыкуются по бокам, из-за чего не  получается их качественно запереть. Это может быть следствием неровности стены. Необходимо проверить ватерпасом все предыдущие панели и при необходимости выровнять обрешётку.
2. Изделия коробятся или не прилегают плотно к стене. Причиной таких ситуаций может стать отсутствие зазоров между шляпками саморезов и поверхностью сайдинга. Просмотрите все крепёжные элементы и устраните ошибки.

Вывод

Защищённый цоколь прослужит в разы дольше, а красивый – ещё и будет радовать глаз. Сайдинг прекрасно справляется с этими задачами, являясь красивым, практичным и недорогим материалом. Отдельно стоит отметить лёгкость проведения монтажных работ (Ц читайте также статью “Цокольные пластиковые панели – простой способ отделки фундамента”).

Качественная обрешётка и правильная фиксация стартового профиля – это большая часть дела. При установке же самих панелей важна лишь аккуратность и внимательность. Также необходимо помнить о тепловом расширении изделий, для компенсации которого требуется наличие температурных швов между секциями и достаточных зазоров между шляпками саморезов и поверхностью отделки.

Видео в этой статье предоставит вашему вниманию дополнительную информацию по данной теме.

Удачных монтажных работ!

1. Главная
2. Фасадные панели
3. Дачный
4. Инструкция по монтажу

Монтаж цокольного сайдинга Дачный

Видео — монтаж фасадных панелей

Общая информация

Цокольный сайдинг Дачный устанавливают на обрешетку. Ее крепят горизонтально по всей поверхности стен, отдельные бруски устанавливают вокруг проемов окон и дверей, по верхнему и нижнему краю облицовки, на углах здания (вертикально). Для обрешетки используют деревянные бруски 40х40 см. Предварительно их пропитывают антисептиком, огнезащитой. Влажность древесины — до 20%. Для первого ряда расстояние между брусками составляет 43,5 см для фасадных панелей серии «Дикий камень» и 42 см — для серии «Крупный камень». Последующие бруски крепятся с шагом в 44 см. Между брусками обрешетки можно разместить утеплитель, под ними — другие изоляционные элементы.

Фасадные панели имеют большую высоту. Чтобы облицовка была более жесткой, сотрудники компании «Вестмет» рекомендуют устанавливать дополнительные горизонтальные рейки между основными брусками обрешетки. При монтаже брусков и реек контролируют правильность их положения по горизонтали и вертикали. Они должны образовывать ровную плоскость.

Крепежи для фасадных панелей — гвозди или саморезы из оцинкованной стали. Длина ножки — такая, чтобы она входила в бруски обрешетки минимум на 3 см. Шляпка — широкая, 9-10 мм, ножка — 3 мм.

Крепление цокольного сайдинга Дачный и его комплектующих выполняют через перфорационные отверстия (выполнены по краям каждого элемента). Ножка крепежа должна попадать строго в центр отверстия, входить перпендикулярно плоскости облицовки. Не допускается забивать гвозди или вкручивать шурупы с наклоном, перекосом, загибать их.

Фасадные панели не фиксируют жестко: крепеж должен войти так, чтобы между его шляпкой и поверхностью цокольного сайдинга остался температурный зазор в 1-1,5 мм (см. рис. 4). Каждую панель крепят минимум в пяти точках.

Цокольный сайдинг Дачный изготавливается из полипропилена и может незначительно менять линейные размеры при нагреве солнечными лучами или охлаждении зимой. Чтобы избежать деформаций при перепаде температуры, при монтаже оставляют компенсационные зазоры между торцами рядовых панелей и комплектующими. Если работы выполняются летом, зазор составляет 5-6 мм. При отрицательной температуре его увеличивают до 9-10 мм. Монтаж возможен при температуре до -10° C. При проведении работ в холодную погоду цокольный сайдинг предварительно выдерживают в тепле в течение 10 часов (в отапливаемом помещении, но на удалении от источников тепла).

Крепление вертикальных профилей, углов, реек начинают сверху. Ножка крепежа должна располагаться у верхнего края отверстия так, чтобы элемент висел на нем. Остальные крепежи располагают по центру отверстий (см. рис. 6). Шаг крепления — не больше 25 см.

Порядок крепления рядовых панелей на основной поверхности стен показан на рис. 3. Их располагают горизонтально, начиная с нижнего ряда, двигаясь слева направо.

Монтаж цокольного сайдинга Дачный

Элементы облицовки устанавливают в порядке:

• стартовая планка;
• угловые элементы, вспомогательные профили;
• рядовые панели.

Монтаж стартовой планки:

• располагается по нижнему краю облицовки, по всему периметру здания;
• крепится строго горизонтально (проверяется строительным уровнем);
• прерывается на 30 мм по краям у углов здания в 30 см от них, чтобы избежать температурных деформаций (рис. 1);
• линии монтажа планки проверяют на каждом из углов (должны находиться на одном уровне, совпадать);
• планку размещают на уровне первого бруска обрешетки;
• крепление выполняют с шагом в 30 см.

Если линия фундамента неровная, облицовку выполняют без установки стартовой планки. Для этого панели подрезают по низу. В их нижней части просверливают отверстия, аналогичные перфорационным. Панели крепят к материалу стены.

Монтаж наружных углов:

• на углах здания облицовку собирают из нескольких угловых элементов, установленных друг над другом;
• первым крепят нижний наружный угол. Его устанавливают на стартовую планку, в верхние перфорационные отверстия у их верхнего края вбивают гвозди или вкручивают саморезы;
• второй и последующие углы вставляются в замки нижнего элемента и крепятся у верхнего края (рис. 2.);
• каждый из угловых элементов крепится минимум в 6 точках (по три самореза или гвоздя с каждой стороны);
• крепежи не должны плотно прижимать углы к обрешетке (между шляпкой и поверхностью облицовки оставляют зазор в 1-1,5 мм). Угловые элементы должны немного смещаться — это защитит их от деформаций при перепаде температур.

Монтаж внутреннего универсального угла:

• устанавливается на стыке стен, подходящих друг к другу под прямым внутренним углом;
• крепится на обрешетку через перфорационные отверстия так же, как наружный угол;
• подходящие к углу фасадные панели крепят в его пазах, как показано на рис. 5.

J-профили могут использоваться как обрамление дверных и оконных проемов и финишная планка (см. рис. 6, 7).

Монтаж рядовых панелей:

• первый ряд устанавливают на стартовую планку;
• соединения панелей друг с другом и со стартовой планкой выполняют с помощью Г-образных замков (расположены на внутренней стороне);
• первую панель вставляют в стартовую полосу нижним краем, сдвигают к углу, оставляют температурный зазор. Следующая панель вставляется так же и соединяется с предыдущей с помощью пазов (см. рис. 2, 3);
• первую и последнюю панель в ряду устанавливают с предварительной подрезкой. Ее выполняют под прямым углом так, чтобы линии швов в соседних рядах не совпадали, а последняя панель в ряду была длиннее 30 см;
• оставшиеся обрезки можно использовать как начальные или конечные элементы последующих рядов;
• до подрезки панели собирают в ряду, крепление гвоздями или саморезами не выполняют. Намечают линии реза;
• если край панели заходит под наружный угол, его обрезают под прямым углом по месту.

После завершения отделки на фасад можно установить дополнительные элементы (козырьки, ставни и пр.). Для их монтажа в цокольном сайдинге просверливают отверстия, аналогичные перфорационным. Их размещают так, чтобы крепеж попал в брусок обрешетки.

Для фасадных панелей «Дикий камень»

Для фасадных панелей «Крупный камень»

• Скол
• Туф
• Баварский кирпич
• Кирпич Клинкерный
• Доломит
• Аксессуары
• Инструкция по монтажу
• Отзывы

1. Главная
2. Фасадные панели
3. Дачный
4. Инструкция по монтажу

При помощи фасадных панелей невзрачный домик можно превратить в дизайнерский коттедж. Быстро, без усилий и чрезмерных затрат. Немалый плюс в том, что монтаж фасадных панелей можно выполнить самостоятельно. Подробную инструкцию, как это сделать, читайте в нашей статье.

Фасадные панели (их также называют цокольным сайдингом) — облицовочный материал из полипропилена для наружной отделки дома. Изначально они производились для цоколя — той части дома, которая больше всего подвержена механическим нагрузкам и перепадам температур из-за промерзания почвы.

Панели относятся к вентилируемым фасадам. Это значит, что они крепятся на специальную обрешетку с зазором между стеной и облицовкой. По этому зазору передвигаются воздушные массы, способствуя испарению влаги.

Цокольный сайдинг устойчив ко всем атмосферным явлениям:

• Водостойкий
• Не выгорает на солнце
• Устойчив к высоким, низким температурам и их внезапным колебаниям
• Выдерживает высокую ветровую нагрузку
• Устойчив к граду.

Кроме того, фасадные панели не подвержены заражению плесенью и грибками. Имеют высокую механическую прочность — с ними ничего не случится, если ударить по фасаду с умеренным усилием (конечно, не молотком. Имеется в виду, например, попадание футбольным мячом).

 Справка о фасадных панелях

Материал изготовления	Полипропилен
Толщина	16-33 мм
Внешний вид	Под камень или кирпич
Способ монтажа	Сухой, на обрешетку при помощи саморезов
Применение	Любые здания и сооружения не выше 3-х этажей, в т.ч. беседки, гаражи, заборы и т.п.
Соединение панелей	Замковое, что придает им дополнительную прочность
Срок эксплуатации	От 30 лет и более

По внешнему виду панели неотличимы от натурального камня или кирпичной кладки. Специальная технология многоступенчатой окраски придает им многогранный цвет с естественными переливами оттенков, а благодаря индивидуально подобранным размерам получается реалистичный фасад без эффекта мозаичности.

Несмотря на внешнее сходство, панели полностью отличаются по своим эксплуатационным характеристикам от камня и кирпича.

Преимущество №1. Вес

Один метр цокольного сайдинга может быть более чем в 10 раз легче кирпича (1,3–2 кг против 17,2 кг кирпича). Если для кирпича нужен дом с мощным фундаментом, то монтаж фасадных панелей «Деке», «Альта-Профиль» или других производителей можно производить на дом с любым фундаментом или даже без него.

Фасадные панели в 10 раз легче кирпича и не требуют мощного фундамента.

Цокольный сайдинг можно доставить на небольшом автомобиле. Его легче перевозить, переносить и монтировать.

Преимущество №2. Круглогодичный монтаж фасадных цокольных панелей

Кирпич кладут на раствор, который при отрицательных температурах будет замерзать и не схватится. Весной, когда раствор оттает, кирпичи начнут выпадать один за другим. Поэтому лучше всего отложить кладку до весны. Или же заменить кирпич фасадными панелями. Они монтируются бесклеевым методом, поэтому работы можно выполнять круглый год, даже при отрицательных температурах. Но желательно, чтобы температура была не ниже -10 градусов.

Преимущество №3. Простота и скорость монтажа

Класть кирпич и натуральный камень должен мастер. Если доверить кладку дилетанту, стены получатся неровные, неаккуратные. И это уже никак не исправить, все ошибки всегда будут на виду. Но куда хуже то, что если искривление значительное, весь дом может перекосить, и срок службы стен значительно сократится.

А фасадные панели может установить каждый. Для этого достаточно тщательно изучить и беспрекословно следовать инструкции. Необходим минимальный набор инструментов, который наверняка найдется в вашем доме.

Да и скорость облицовки фасадными панелями значительно выше. Если кирпич можно класть пару месяцев, то для обшивки панелями аналогичного дома достаточно пары недель.

Для того чтобы облицевать дом фасадными панелями, вам понадобятся следующие инструменты.

• Для измерения и разметки: строительный уровень, отвес, рулетка, угол, шнур, карандаш.
• Для разрезания панелей — один из следующих инструментов: болгарка, нож по металлу, ножовка или ножницы по металлу, электролобзик.
• Для монтажа панелей: шуруповерт, отвертка.

Кроме того, в некоторых случаях могут пригодиться:

• Пуансон — специальный инструмент, чтобы делать отверстия в панелях.
• Перфоратор.
• Молоток.

Рис. 1. Пуансон — специальный инструмент, чтобы делать отверстия в панелях.

Для установки цокольного сайдинга понадобятся дополнительные материалы — обрешетка, профили, планки. Их точный перечень зависит от используемых панелей, размера и конфигурации дома. Точно определить, что нужно в конкретном случае, поможет консультант.

Стандартный набор доборных элементов:

• стартовая планка
• J-профиль
• наружные углы
• околооконные планки
• наличники.

Рассчитать их необходимое количество также поможет специалист.

Основное преимущество панелей — под ними стены дышат, не образуется плесень и грибок. Это обеспечивается благодаря вентиляционному зазору между стеной (или утеплителем) и обшивкой. Такой зазор должен быть не менее 30 мм. И выполняется он при помощи обрешетки — каркаса, на который крепятся панели.

Вентиляционный зазор между стеной и облицовкой должен быть не менее 30 мм. Тогда стены будут дышать, не возникнет риск появления плесени и грибка.

Обрешетка может быть:

1. Деревянная — брус 50×50 мм либо строганая доска 100×25 мм.

Рис. 2. Деревянная обрешетка для монтажа фасадных панелей

Ее преимущества:

• Доступная цена.
• Универсальность.
• Можно сделать своими руками под любую конфигурацию панелей и дома.

Недостатки:

• Дерево нужно защищать от влаги, плесени и грибка, а также пожара.
• Трудоемкий и длинный процесс подготовки к монтажу.

1. Металлическая. Например, оцинкованный металлический профиль под гипсокартон (60 х 27 х 3000 мм).

Рис. 3. Металлическая обрешетка для установки цокольного сайдинга

Ее преимущества:

• Прочность.
• Негорючесть.

Недостатки:

• Нужно защищать от коррозии.
• Нужен инструмент для нарезки металлических профилей, а он может быть не в каждом доме.

1. Полимерная.

Рис. 4. Полимерная обрешетка для цокольного сайдинга

Ее преимущества:

• Разработана специально для фасадных панелей — не нужно ничего подгонять, подбирать, искать планки нужного размера.
• В ней предусмотрены все необходимые отверстия, поэтому количество ошибок в монтаже на порядок ниже.
• Устойчива к влаге, коррозии, плесени и грибкам.

Недостатки:

• Стоит несколько дороже аналогов.

По конфигурации обрешетка, как правило, вертикальная (устанавливается перпендикулярно панелям). Но может быть и перекрестная — одновременно вертикальная и горизонтальная.

Если дом утепляется под панелями, делают контробрешетку — для монтажа утеплителя и самих панелей. Она нужна, если обрешетка деревянная или металлическая. Полимерная обрешетка уже изготовлена таким образом, чтобы утеплить дом без использования дополнительных материалов.

Рис. 5. Монтаж фасадных панелей

Обшивать панелями можно как готовый дом, в котором уже жили, так и только что построенный или даже строящийся. Главное, чтобы все фасадные работы к этому моменту были завершены.

Предварительно нужно:

• Выбрать фасадные панели.
• Измерить параметры дома.
• Посчитать необходимое количество материалов.
• Оформить заказ и доставку.

Теперь, когда материалы доставили, можно перейти к подготовке дома к установке облицовки.

В первую очередь убираем все лишнее с фасада — кондиционеры, спутниковые антенны, ставни, уличные осветительные приборы и пр. Если дом не новый, нужно осмотреть стены: мы зашьем их фасадными панелями и ближайшие лет 30 не увидим. Поэтому изучаем подробно — нет ли следов грибка или трещин, повреждений. Если есть, их обязательно нужно устранить.

Если дом деревянный, обрабатываем его защитными составами.

Выравнивать стены не обязательно — мы исправим все неровности и недочеты во время установки обрешетки.

Для того чтобы фасад выглядел ровно, нужно тщательно вымерять все горизонтали и вертикали на этапе установки обрешетки. Все планки должны быть установлены строго вертикально. Если стена неровная, монтаж обрешетки под фасадные панели выполняем таким образом, чтобы обшивка была расположена идеально ровно, в одной плоскости.

Важные нюансы:

• Шаг обрешетки: 30-40 мм в зависимости от размера панелей.
• Под нижним концом обрешетки должен остаться зазор — для вентиляции.
• Деревянную обрешетку можно прибить к стене гвоздями. Для установки металлического и полимерного каркаса используем оцинкованные саморезы.

Если нужно, устанавливаем утеплитель и гидро-ветрозащитную мембрану. Как правило, для наружного утепления под цокольный сайдинг используют минеральную вату, пенопласт или экструдированный пенополистирол.

Сначала нужно очертить нижний горизонтальный пояс. Если фундамент неровный, наш пояс не будет параллелен уровню земли. Значит, нужно установить отлив или j-профиль, от него будет ровняться весь фасад. Закреплять отлив нужно каждые 40 см при помощи саморезов.

После устанавливаем стартовый профиль, внутренние углы (один или два j-профиля, установленные спиной друг к другу) и внешние углы, а также околооконные планки.

На этом этапе важно проверить и перепроверить, чтобы все горизонтальные линии были горизонтальными, а вертикальные — вертикальными. В этом вам помогут водяной уровень и отвес.

Рис. 6. Закрепление панели на обрешетке

Цокольный сайдинг может монтироваться слева направо или справа налево (в зависимости от производителя и коллекции).

Первую панель устанавливаем в стартовую планку или j-профиль на расстоянии от 6 до 10 мм от угла. Со стороны стыка панель нужно обрезать, чтобы она была ровно вертикальной. Закрепляем при помощи саморезов. К ней крепится вторая панель — и так далее до противоположного угла.

Рис. 7. Обрезка первой панели для стыковки с наружным углом

Фасадные панели расширяются при повышении температуры, это обязательно нужно учесть в процессе монтажа. В длину панель может вырасти на 4 мм, а в высоту — до 2,5 мм. Чтобы на солнце фасад не покрылся волнами, оставляем соответствующие зазоры между всеми панелями.

Нагреваясь, фасадные панели расширяются. По длине до 4 мм, по высоте — до 2,5 мм.

Второй ряд облицовки нужно установить со смещением в полпанели, чтобы увеличить надежность соединений и сделать фасад более натуралистичным. Последний ряд панелей вставляется в j-профиль.

Каждый следующий ряд цокольного сайдинга устанавливается со смещением в полпанели.

Если стена длиннее 6 м, рекомендуем произвести дополнительную вертикальную стыковку панелей при помощи j-профиля.

Используйте только оцинкованные саморезы с диаметром шляпки не менее 8 мм.

Вкручивать их нужно:

• под прямым углом к панели
• ровно в центре перфорации
• не до упора (чтобы сориентироваться, закрутите до упора, а потом сделайте пол-оборота назад).

«Альта-Профиль» производит два типа полимерных профилей для обрешетки — для разных коллекций панелей. Перед приобретением обязательно прочитайте инструкцию по монтажу или проконсультируйтесь с менеджером, чтобы подобрать нужные вам материалы.

В некоторых панелях «Альта-Профиль» есть технологические отверстия для дополнительного крепления. Здесь важно вкрутить саморез до упора — чтобы направить расширение в одну сторону.

«Альта-Профиль» производит наружные углы под все коллекции фасадных панелей. Вы можете выбрать цвет, соответствующий облицовке, или угол из той же коллекции, но контрастного оттенка, а также углы из другой коллекции. Последний вариант очень популярен, если цоколь обшивается одними фасадными панелями, а фасад — другими. Тогда наружные углы можно подобрать под цоколь.

Еще один вариант — система отделки углов от «Альта-Профиль». Это 3 разных по размеру элемента, которые устанавливаются на основание-каркас в произвольном порядке. Вы можете сделать такой рисунок углов, как вам нравится!

Рис. 8. Система отделки углов от “Альта-Профиль”

Панели из коллекции EDEL от Docke подходят только для монтажа на цоколе. Другие части фасада облицовывать ими производитель не разрешает.

В остальном монтаж панелей производится по технологии, описанной выше. Комплектующие лучше всего выбирать из ассортимента производителя панелей. Они максимально адаптированы друг к другу, а значит, шансов сделать ошибку в монтаже значительно меньше.

Правила и технология монтажа цокольного сайдинга разных производителей и из разных коллекций отличаются незначительно. Но все-таки эти отличия нужно знать и учитывать, если вы решите выполнить монтаж цокольного сайдинга своими руками. Перед началом работ прочитайте инструкцию по монтажу и строго следуйте ей.

1. Без каркаса не обойтись. Он обеспечивает вентиляцию стен дома и защищает фасад от повреждения при температурном расширении полимера. Не выполняйте монтаж фасадных панелей без обрешетки. Это сократит срок жизни не только фасада, но и всего дома.
2. Покупайте все панели из одной партии. Если вам придется докупать облицовочный материал и попадется другая партия, не исключено, что оттенок будет немного отличаться.
3. Старайтесь приобретать весь комплект материалов у одного производителя. И тогда вам не придется ломать голову, как их подогнать друг к другу.
4. Оптимальная температура установки цокольного сайдинга: +10…15 градусов. Если работы выполняются зимой, резать все панели, профили и планки нужно в отапливаемом помещении, где температура воздуха не ниже +10 градусов. После этого им нужно дать пару часов полежать на улице и привыкнуть к температуре окружающей среды.

Оптимальная температура установки сайдинга: +10… +15 градусов. Если она ниже, нарезать панели нужно в отапливаемом помещении.

1. Если обшивка установлена правильно, швы между панелями практически не видны и создается впечатление равномерного фасада. Именно правильный монтаж является залогом долгого срока службы цокольного сайдинга. А если в процессе установки допущены ошибки, большинство производителей снимут материал с гарантии.

Рис. 9. Если облицовка смонтирована правильно, швов между панелями не должно быть видно

Если вы не готовы заниматься облицовкой дома собственноручно, не уверены в своих силах или хотите сэкономить свое время, лучший выбор — обратиться к профессиональным монтажникам. Стоит отдать предпочтение тем, кого рекомендует производитель цокольного сайдинга. В противном случае можно наткнуться на халтурщиков, которые не знают техники монтажа и совершат досадные ошибки. Из-за них вы можете лишиться не только гарантии на панели, но и значительно сократить срок службы облицовки, несущих конструкций и стен дома.
