Производитель Vohringer широко известен на рынке печного оборудования. И самым востребованным его продуктом являются банные печки Feringer. Эти мощные отопительные агрегаты разработаны специально для развития культуры настоящей русской бани. Поэтому первое, что всех интересует в печах Ферингер: монтаж, устройство, инструкция по эксплуатации.
Содержание
- Выбор модели печи
- Подготовка пола
- Установка печи Ферингер в баню
- Устройство печи для бани Ферингер
- Начало эксплуатации печи
- Ежедневное использование
- Характеристики печи Ферингер
- Камни для печи
- Подведем итоги
- —
Монтаж трубы
Выбор модели печи
Банные котлы Feringer выпушены в двух разных линейках. Первая – это металлические модели. Они созданы для небольших и бюджетных парных. Вторая линейка – это модели в каменном исполнении. Именно они позволяют максимально прочувствовать режим русской бани. Наличие каменной облицовки:
- Оберегает от ИК-излучения;
- Предотвращает ожоги при прикосновениях к корпусу;
- Аккумулирует дополнительное тепло.
Единственное, облицованные модели стоят в несколько раз больше металлических. Поэтому выбор конкретной модели зависит только от потребностей пользователя. Теперь мы можем разобраться, как установить печь Ферингер в своей бане.
Подготовка пола
Размеры печей Ферингер для бани зависят от выбранной линейки. Например, производитель выпускает серии печек как маленького, среднего, так и крупного размера. Точные параметры и характеристики конструкции указываются в техническом паспорте.
В любом случае для банных котлов Feringer, согласно инструкции и чертежам, необходимо подготовить пол. Если он изготовлен из древесины, нужно защитить покрытие. Ведь дерево является горючим материалом. Подготовка пола проводится в два этапа. Первый – это покрытие поверхности пола слоем асбестового картона. Его толщина должна составлять не меньше одного сантиметра. Второй — поверх уложенного картона кладутся листы металла.
Инструкцией допустима и кирпичная кладка на пол бани. При кирпичной кладке нужно оставлять отступы по 25 сантиметров с каждой из сторон печки. Как только кирпич уложен, сверху кладутся стальные листы.
Установка печи Ферингер в баню
Рассмотрим подробную пошаговую инструкцию по установке печи Ферингер в бане. Прежде всего, нужно заметить, что обычно сборкой и установкой банных печек занимаются квалифицированные строители. Поэтому решение о самостоятельной установке отопительного устройства по чертежам и схемам является достаточно серьезным. Итак, установка по пошаговой инструкции состоит из следующих этапов:
- Банная печка Ферингер по инструкции устанавливается на огнеупорное основание. При этом указанное основание должно выходить за размеры печки на 10 сантиметров по бокам и на 50 сантиметров спереди.
- Установить нужно так, чтобы расстояние между печкой и стеной составляло 20-50 сантиметров (в случае, если стены из горючего материала – 50 см., если на них есть защита – 20 см.).
- Область потолочного перекрытия над котлом и соединительной трубой должна быть изготовлена из негорючего сырья. Если это не так, нужно установить на потолок металлический лист.

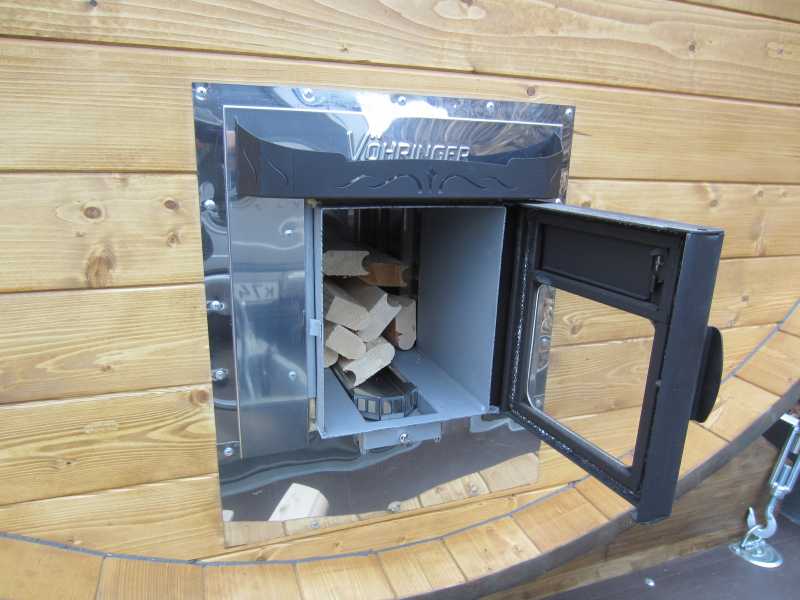

- В случае, если нужен монтаж печки с выносной топкой, по инструкции перегородка также должна быть негорючей.
- Для монтажа банной печки Feringer с выносной топкой нужно проделать в стене отверстие, соответствующее ее размерам плюс 4-5 сантиметров.
- Затем снимается фасад печки Ферингер. Ее нужно установить на подготовленный фундамент. Расстояние между агрегатом и стенами заделывают минеральной ватой.
Устройство печи для бани Ферингер
Конструкция печи Ферингер имеет множество особенностей и характеристик. Так, при обзоре их устройства можно увидеть наличие следующих компонентов:
- Цельногнутая топочная камера;
- Особая система «Vortex»;
- Система «чистое стекло»;
- Инновационная система горения («верхний розжиг»);
- Усовершенствованный стартовый дымоход;
- Отсутствие колосниковой решетки.
Схема печи Ферингер
Чертежи печи для бани Ферингер индивидуальны для каждой модели. В техническом паспорте любой банной печки представлена печь Ферингер в разрезе. Кроме того, на чертежах и схемах в инструкции указываются точные размеры агрегата. Изучив строение конструкции в разрезе, можно понять принцип ее работы.
Монтаж трубы
Установка дымоходной трубы – важный шаг при сборке банных печек Ферингер. Чем меньше получится установить колен в дымоходной системе – тем лучше. Идеально, если получится установить прямой дымоход.
При установке дымоходной трубы в бане особое внимание уделяется расчетам в той части, где она будет выходить и возвышаться над кровлей.
Монтаж сэндвич дымохода печи в бане
Монтаж печи Ферингер также может включать и установку сэндвич-дымохода. Работы по его сборке и установке по инструкции и чертежам и схемам обязаны проводиться со строгим соблюдением таких требований:
- Тщательная герметизация всех зазоров;
- Недопустимость использования сэндвича в качестве первого элемента дымоходной системы.
Выход сэндвич дымохода через кровлю бани
Выход дымоходной трубы сквозь кровлю проводится посредством разделки последней. Этот метод обеспечит и пожарную безопасность, и полную гидроизоляцию. Перед установкой нужно заранее проделать в кровле отверстие. Отступ между кровельным материалом и самим сэндвич-дымоходом – минимум 1,5 сантиметра.
Начало эксплуатации печи
Инструкция по эксплуатации печи Ферингер предусматривает проведение первой топки, в ходе которой проверяется работоспособность агрегата и как правильно прошла его установка.
Первая топка проводится с заложенными в каменку булыжниками. Важно максимально нагрузить печку. Принцип растопки стандартный. Пароиспаритель, как и камни, должен хорошо прогреться. После этого нужно дать им время остыть. В процессе первой топки недопустимо подавать воду в пароиспаритель.
Ежедневное использование
Принцип работы печей Ферингер стандартен. Как и прочие дровяные агрегаты, он основан на принципе отбора тепла, которое получается в процессе горения дров. Это тепло нагревает каменку и печной корпус.
После завершения сборки и установки котла по инструкции, а также проведения первой топки он полностью готов к ежедневному пользованию. Переживать о состоянии оборудования не придется, поскольку оно рассчитано на частую эксплуатацию в бане.
К каждой модели Feringer идет подробная инструкция и чертежи, где в подробностях описаны особенности ее работы и все характеристики. Но, как правило, алгоритм ежедневного пользования одинаков для каждой модели.
Важно перед каждой работой печки в бане прочищать ее от оставшейся золы. То же самое касается зольника.
Характеристики печи Ферингер
Проведем краткий обзор печей Ферингер и их характеристик:
- Наличие закрытой каменки;
- Вместимость каменки составляет от 80 до 150 килограмм камней;
- Материал, из которого выполнена печка – высоколегированная нержавейка;
- Розжиг – боковой и верхний;
- КПД составляет 85 %.
Камни для печи
Качественные камни – залог качественного пара. Важно, чтобы получаемый пар вселял жизненные силы, но никак не изнурял. Поэтому при выборе камней нужно учесть четыре главных принципа:
- Устойчивость к жару. Если камень не переносит высокие температуры, он попросту треснет. А это вынуждает снова искать ему замену;
- Плотность. Некачественные булыжники после первого же нагрева и последующего обливания холодной водичкой либо трескаются, либо вовсе раскалываются;
- Теплоемкость. Банные булыжники должны стремительно прогреваться и очень медленно остывать;
- Экологичность. Ряд минералов при нагреве выделяет в воздух опасные токсичные испарения.
Обзор лучших по характеристикам пород камней для банных конструкций Ферингер, признанных инструкцией:
- Галька;
- Яшма;
- Жадеит;
- Перидотит;
- Дунит;
- Базальт;
- Белый кварц.
Подведем итоги
Сборка печи Ферингер – комплексная работа, которая подразумевает сооружение единой конструкции из разных деталей и комплектующих. Поэтому недопустимо оставлять какие-либо технические недоработки или дефекты без исправления. Только следуя пошаговой инструкции по монтажу и установке можно собрать качественную и работоспособную печку для бани.
Страница 1 из 10
-
- Регистрация:
- 15.10.12
- Сообщения:
-
1.517
- Благодарности:
- 1.368
Larik70
Живу здесь
- Регистрация:
- 15.10.12
- Сообщения:
- 1.517
- Благодарности:
- 1.368
- Адрес:
- Вологда-гда
Ферингер малютка, помогите с установкойВсем здравствуйте!
Очень нужна помощь, не могу определиться с установкой печки в баню. Строю каркасную баню 5х6, стены, крыша уже стоят, частично отделка комнаты отдыха. Ну собственно тема тут: https://www.forumhouse.ru/threads/256309/#post-9395423Дошло дело до прегородок, а вот как сделать подиум, портал и трубы для печки испытываю некоторые сложности.
Прикупил печку Ферингера «малютка паровая» инструкцию изучил вдоль и поперек, а ясности так и нет!
Пол КО и парной деревянные, печка топится из КО.
Начну задавать вопросы:- Подиум, по инструкции на деревянном полу делается из 2-х рядов кирпича (плашмя) под кладку стелим базальтокартон 1 см, подиум должен выступать за габариты печи на 10 см. Получается ширина подиума 440 (габарит печки)+100+100=650мм. Длинна вроде как до стены или точнее до вертикального экрана т. е. 100+440+210-120 (ширина кирпичика)=630 мм. Смущает п. 8.2.2 инструкции к печи: «Размер основания или кирпичной площадки должен выступать за габариты печи сзади и сбоку на 100мм, спереди на 500 мм» 500 мм перед топкой я так понимаю не нужно на кирпичной кладке делать, достаточно просто стальной лист 50Х70 СМ? И сразу вдогонку спрошу под базальтокартон на деревянный пол надо что то стелить, ну чтоб доски не прели и т. п? И еще говорят, что 2 ряда кирпича перебор как в плане пожарной безопасности и так и с точки зрения «правильной парилки», вполне достаточно 1 ряда по базальтокартону?
- Вертикальный экран, ну или правильнее сказать несгораемая перегородка с порталом, 1600 в высоту и 650 мм ширина, ну тут наверно в ширину есть смысл побольше 4 кирпича по 250мм получается 1метр с небольшим. Правильно думаю? И еще вопрос, а подиум и вертикальный экран должны быть соединены между собой или нет? Если да, тогда наверно есть смысл и подиум делать шириной как экран 1 м?
- Все что выше кирпичной стенки, до потолка, надо закрывать стальным листом? А базальтокартон надо под лист? П. 8.2.6 «….перегородка из кирпича, на высоту не менее 1600 мм. ……..Так же, стену со стороны печи, должен защищать несгораемый лист из металла толщиной не менее 0,5 мм, шириной, превышающей ширину самой печи не менее чем на 200 мм с каждой стороны и высотой до потолка….»
- Смутил п. 8.2.5 инструкции: «Участок потолочного перекрытия над печью и соединительной трубой должен быть выполнен из негорючих материалов. Сгораемый потолок необходимо защитить металлическим листом по слою пожаробезопасной изоляции, площадью, превышающей на 1/3 площадь, занимаемую печью, при этом габаритные размеры изоляции должны быть больше габаритов печи в плане не менее чем на 300 мм»
Печь в плане 440х440, получается лист на потолке больше 1м х 1м? И это помимо потолочного прохода? - Если правильно посчитал, то от стены, с порталом, до трубы получается примерно 250 мм, а если надеть еще конвектор…. не близко получится к деревянной стене в верхней части?
Есть еще вопросы, но они менее важные на данном этапе.
Заранее всем большое спасибо!
П. С. Прошу прощения за качество чертежика.
-
- Регистрация:
- 01.08.10
- Сообщения:
-
8.970
- Благодарности:
- 16.863
yridro
Любопытствующий сачок.
- Регистрация:
- 01.08.10
- Сообщения:
- 8.970
- Благодарности:
- 16.863
- Адрес:
- Москва
1 — Если у Вас просто деревянный пол, то более чем достаточно — пол, базкартон 1-2 слоя, минерит и один слой кирпича. Причем, это будет — «защита от дурака»… После того, как в Вашей печи наберется некоторый слой золы, Вы под печью сможете споконо руку держать. Полностью золу из наших печей удалять не надо… мксимум по уровень нижнего канала подачи воздуха для «дожига угля».
2 — у меня кирпич метр на метр. оказалось — с избытком, но от кирпича, до потолка стоит отражатель из нержи…
3 -достаточно базкартон на дерево, поверх экран из нержи, если будут проставки меж экраном и базкартоном — получится+100% запас «по прочности»
4 — Лучше бы кроме ППУ добавить отражатель из нержи, но это актуально в случае низких потолков, как у меня например…
5 — такое впечатление, что Вы ошиблись… но у меня Оптима… Если что, «Малюточники» подскажут… -
- Регистрация:
- 15.10.12
- Сообщения:
-
1.517
- Благодарности:
- 1.368
Larik70
Живу здесь
- Регистрация:
- 15.10.12
- Сообщения:
- 1.517
- Благодарности:
- 1.368
- Адрес:
- Вологда-гда
Спасибо
Вроде все размеры из книжки взял, хотя там нет расстояния от трубы до перегородки, так путем несложных расчетов … измерить нет возможности, уехал из деревни в город, завтра первый рабочий день после отпуска, готовлюсь морально
-
- Регистрация:
- 15.10.12
- Сообщения:
-
1.517
- Благодарности:
- 1.368
Larik70
Живу здесь
- Регистрация:
- 15.10.12
- Сообщения:
- 1.517
- Благодарности:
- 1.368
- Адрес:
- Вологда-гда
В «умной книжке» про базкартон ни слова, только металл, что вроде как не логично»
-
- Регистрация:
- 01.08.10
- Сообщения:
-
8.970
- Благодарности:
- 16.863
yridro
Любопытствующий сачок.
- Регистрация:
- 01.08.10
- Сообщения:
- 8.970
- Благодарности:
- 16.863
- Адрес:
- Москва
-
- Регистрация:
- 15.10.12
- Сообщения:
-
1.517
- Благодарности:
- 1.368
Larik70
Живу здесь
- Регистрация:
- 15.10.12
- Сообщения:
- 1.517
- Благодарности:
- 1.368
- Адрес:
- Вологда-гда
Следую Вашим же советам
Ну очень надеюсь, после постройки перейду в категорию практиков![:)]](https://www.forumhouse.ru/threads/265872/smilies/bigsmile.gif "Смех :)]")
-
- Регистрация:
- 15.10.12
- Сообщения:
-
1.517
- Благодарности:
- 1.368
Larik70
Живу здесь
- Регистрация:
- 15.10.12
- Сообщения:
- 1.517
- Благодарности:
- 1.368
- Адрес:
- Вологда-гда
насчитал по фотке в вашей теме как минимум 1,25 в ширину и 1,2 в высоту
-
- Регистрация:
- 01.08.10
- Сообщения:
-
8.970
- Благодарности:
- 16.863
yridro
Любопытствующий сачок.
- Регистрация:
- 01.08.10
- Сообщения:
- 8.970
- Благодарности:
- 16.863
- Адрес:
- Москва
-
- Регистрация:
- 15.10.12
- Сообщения:
-
1.517
- Благодарности:
- 1.368
Larik70
Живу здесь
- Регистрация:
- 15.10.12
- Сообщения:
- 1.517
- Благодарности:
- 1.368
- Адрес:
- Вологда-гда
А на чего класть надо?
А в пустоты кирпича песочек не засыпали, как советуют, в том числе и на этом форуме?
И еще если не против:
Нужна труба с шибером или не обязательно?
Конвектор советуете поставить? и какой с камнями или …? -
- Регистрация:
- 01.08.10
- Сообщения:
-
8.970
- Благодарности:
- 16.863
yridro
Любопытствующий сачок.
- Регистрация:
- 01.08.10
- Сообщения:
- 8.970
- Благодарности:
- 16.863
- Адрес:
- Москва
1 — что под рукой — на рынке есть… но лучше всгг — обычная печная смесь
2 — я не засыпал
3 — шибер обязательно! Очень рекомендую все первые трубы брать ТОЛЬКО от Ферингера. Там все продумано и проблем не будет.
4 — я лично, однозначного ответа дать не могу… но… если Ваша печь не Ламель… То по своему опыту с первой печью ПС-1 Золотое сечение — только сетка с камнями… Но это — мое мнение, мой опыт — моя шкурка… многие с таким аариантом — не согласятся. Ясчитаю- что это — их проблемы -
- Регистрация:
- 15.10.12
- Сообщения:
-
1.517
- Благодарности:
- 1.368
Larik70
Живу здесь
- Регистрация:
- 15.10.12
- Сообщения:
- 1.517
- Благодарности:
- 1.368
- Адрес:
- Вологда-гда
да не продают у нас ферингеров, опять если на заказ, ждать до месяца, придется замену искать
-
- Регистрация:
- 01.08.10
- Сообщения:
-
8.970
- Благодарности:
- 16.863
yridro
Любопытствующий сачок.
- Регистрация:
- 01.08.10
- Сообщения:
- 8.970
- Благодарности:
- 16.863
- Адрес:
- Москва
Пишите сюда — https://www.forumhouse.ru/threads/208832/ … помогут. Пообщайтесь там с Дмитрием Резвиным. Очень отзывчивый и оперативно решающий вопросы человек.
Прошу прощения… я — спать…вымотался сегодня… -
- Регистрация:
- 15.10.12
- Сообщения:
-
1.517
- Благодарности:
- 1.368
Larik70
Живу здесь
- Регистрация:
- 15.10.12
- Сообщения:
- 1.517
- Благодарности:
- 1.368
- Адрес:
- Вологда-гда
Есть еще мнения по моему вопросу?
-
- Регистрация:
- 20.02.08
- Сообщения:
-
15.871
- Благодарности:
- 10.590
AlexMann
FestoolFun
- Регистрация:
- 20.02.08
- Сообщения:
- 15.871
- Благодарности:
- 10.590
- Адрес:
- Санкт-Петербург
У меня МП в каркасном доме.
в парной на полу керамогранит и все. А ну КГ лежет н а ЦСПугол в которой стоит МП, стены сделаны из металогического профиля 100 мм, обшиты ГВЛ и облицованы КГ, потолок тоже, КГ, в стене 10 см базальта и снаружи ГКЛ…
-
- Регистрация:
- 15.10.12
- Сообщения:
-
1.517
- Благодарности:
- 1.368
Larik70
Живу здесь
- Регистрация:
- 15.10.12
- Сообщения:
- 1.517
- Благодарности:
- 1.368
- Адрес:
- Вологда-гда
Да уж не просто все у Вас!
Страница 1 из 10
Подпишитесь на наши
страницы в соцсетях
Чтобы вовремя узнавать об акциях,
новых продуктах и решениях.
Задавайте вопросы под постами и в личных сообщениях.
Наши специалисты всегда рады ответить.
Контакты
г. Екатеринбург,
ул. Академика Вонсовского 1А,
офис 308А, 3 этаж.
г. Екатеринбург,
ул. Металлургов 84, ТЦ Wowhouse, цокольный этаж (напротив эскалатора)
+7 (343) 300 97 55
3799908@mail.ru
Режим работы
Понедельник — пятница:
с 9.00 до 18.00
Суббота и воскресенье:
по записи
[]
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right
[]
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right
Печи и дымоходы
для бани и дома
[]
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right
[]
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right
[]
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right
[]
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right
[]
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right
Вся представленная на сайте информация, касающаяся технических характеристик, наличия и стоимости, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.
Строительные технологии
МЕНЮ
установка печи ферингер в бане пошаговая инструкция — фото
Обновлено: 19.09.2023
Читайте также:
- примета прорвало трубу в квартире
- установка окон мешают ли решетки
- установка дверей в помещения с влажностью
Время на чтение:
18 минут
1
благодарностей
читателей
176
Печи Ферингер для бани — это оптимальный баланс качества, функциональности и приемлемой стоимости. Более 20 лет завод VÖHRINGER выпускает разнообразное и уникальное отопительное оборудование. В последние 7 лет производители определили главное направление: развитие культуры Русской бани. Конструкторы направили свои идеи на конструкторские усовершенствования моделей банных печей.
Читайте в статье
- Особенности конструкции
- Специальные дымоходы
- Пароиспаритель Ферингера – особая конструктивная часть
- Декрон
- Модели
- Преимущества и недостатки
- ТОП 4 лучших моделей
- МИНИ
- ОПТИМА
- МАКСИ
- ДОБРЫНЯ
- Правила монтажа
- Монтаж корпуса
- Монтаж ПИФ
- Первая топка и последующая эксплуатация
- Использование ПИФ
- Частые вопросы
- Видео-обзор
Особенности конструкции
Конструкторы завода Ферингер регулярно экспериментируют, поэтому печи этой компании демонстрируют высокое качество горения, низкие теплопотери, совершенный процесс создания пара. Конструкция печей делает их эксплуатацию максимально удобной.
Особенности устройства печей Ферингер:
Цельногнутая топка
В печах заменены «лишние детали». Вместо системы колен и переходников конструкторы создали топку, кардинально отличающуюся от всех ранее разработанных, топка выполнена из высоколегированной нержавейки и усилена ребрами жесткости. Она может со временем незначительно деформироваться, но на работу печи это не влияет.
Закрытая каменка
В популярных банных печах в основном открытая каменка и в ней расположена маленькая закрытая. В Ферингере полностью закрытая каменка. Основная ее задача – максимальный прогрев камня. Он окутывает топку. В печи на заводе камень разогрели до 600 градусов! На данный момент ни у одной банной печи косвенного нагрева нет показателей больше.
Парогенерирующие кассеты
Это система распределения воды специальными воронками. Выбирая из какой из трех зон нужно получить пар или из всех одновременно, заливают именно туда воду. Она попадает не на верхние камни, а распределяясь по заданным каналам, попадает на парогенерирующие кассеты.
Перегреваясь, пар проходит по всем слоям закладки и забирает тепло от каждого камня. Полученный от кассет пар мягко обволакивает все пространство, а также исключает разрушение камней и попадание каменной пыли в пар и воздух.
Отсутствие колосника
У такой конструкции есть плюсы, по сравнению с колосниковыми печами. В такую топку дрова закладывают особым образом. Снизу кладут самые большие, в середину средние, наверх – щепа и маленькие дровишки для разогрева. Огонь, при таком горении, сразу начинает греть камни и равномерно уходит вниз. Печи Ферингер являются печами одной закладки.
Подкидывать топливо не нужно
Одна закладка рассчитана на цикл парения. Когда дрова начинают догорать, нужно открыть поддувало и закрыть верхнюю задвижку. Благодаря этой манипуляции угли от дров прогорят полностью и, при хорошем качестве дров, останется одна зола.
Система Вортекс
Дымовой зуб, благодаря которому не отработанные газы делают спиралевидный круг в топке, дожигаются и выходят отработанными. С системой вихревых потоков КПД увеличивается максимально.
Верхний розжиг
Уникальная система горения позволяет прогреть для полноценного сеанса помещение с одной закладки. Но если вы захотите продлить удовольствие, можно подкидывать дополнительные поленья.
Система «чистого стекла»
Над стеклом дверки в печи расположена щель. Благодаря чему «холодный» воздух, который проникает через приточку, стекает по стеклу и отсекает дым и языки пламени. Благодаря этому стекло остается чистым. Этот принцип часто используют в каминах.
Специальные дымоходы
Доказано, что чем эффективнее дымоотвод, тем быстрее прогреется парилка. Дымоходы Ферингер разработаны так, чтобы не выводить дым сразу, а отбирать тепло от газов и ускорять прогрев.
Настоящее украшение бани – дымоходы в облицовке натуральным камнем по технологии Ламель. Эта продолжение печи, сохраняющее эстетику и оберегающее от жесткого инфракрасного излучения.
В печах Ферингер используется 3 вида дымоходов:
Конвектор
Обеспечивает максимальный воздухообмен в помещении и помогает прогреву. Встроенные каналы распределяют потоки воздуха, забирая холодный снизу, прогревая его и отдавая вверху с помощью регулятора. В комплект входит регулятор тяги – шибер.
Экономайзер
Дымоход, обеспечивающий быстрый прогрев парной. В нем установлены 4 трубы по 60 мм. В каждой встроен спиралевидный завихритель, который препятствует свободному выходу тепла на улицу. Оно поступает в каналы конвекции, а затем сразу в помещение. Экономайзер повышает КПД печи.
Регистр
Главное назначение этого дымохода – нагрев воды для душевых и банных помещений. В конструкцию встроен регистр из жаропрочной нержавеющей стали толщиной 1 мм. Он эффективно использует отходящее тепло от печи, нагревает воду и обеспечивает конвекцию воздуха в парилке.
Пароиспаритель Ферингера – особая конструктивная часть
ПИФ эффективно решает задачу быстрого прогрева и насыщения влагой парного помещения, а также для создания комфортных условий для парения. Производится этот агрегат с 2016 года.
ПИФ выполняет следующие задачи:
- повышает противопожарную безопасность, снижая температуру дымохода;
- увеличивает КПД на 10% за счет отбора температуры у отходящих газов.
Нагрев ПИФ происходит в результате интенсивной передачей тепла от газов. Деталь испытывает большие нагрузки по перепадам температур и для того чтобы ресурс ПиФ соответствовал ресурсу топки, он выполнен из жаропрочной нержавеющей стали толщиной 2 и 3 мм.
Завод выпускает 3 модификации ПИФ:
Декрон
Этот декоративный модуль предназначен для эстетического завершения системы дымоходов, установленных после специального дымохода перед ППУ. Закрывает систему дымоходов в парильном помещении и создает законченный вид в парной. Декрон изготовлен из природного камня и металлического каркаса.
Выпускается в 2 вариантах:
- с фиксатором, для смонтированной системы дымоходов.
- для монтажа.
Изготавливается этот элемент по индивидуальным параметрам каждой печи и места установки. Для заказа Декрона с фиксатором, необходимо измерить высоту от отрытой крышки конвекции до потолка.
Модели
Банные печи Ферингер делятся на 2 вида: в каменном и металлическом исполнении. Металлические подойдут для бюджетных парилок. Но если есть желание ощутить весь эффект от русской бани, выход один – выбрать камень.
Облицовка полностью избавляет пользователей от инфракрасного излучения. От корпуса печи нельзя получить ожог. Минус у печей единственный – цена. Печка в каменной облицовке самым дешевым камнем стоит дороже в среднем в три раза.
Металлические печи производятся точно из такого же металла и толщины. Все идентично, за исключением отсутствия камня. Огромное уважение основателю компании, что он не экономит на бюджетных печках, а выпускает такие же качественные из металла, как и из камня.
По мощности есть три варианта печей, предназначенных для разного объема парилок:
Малютка – 8-16 куб./м
Классика – куб./м
Гармония – 12-30 куб./м
В 2011 году появилась новая линейка печей — Ламель. Она выделяется наличием облицовки из натурального камня. В конструкцию внесены некоторые изменения, позволяющие с уверенностью протапливать парилки в срубах с минусовых температур.
Система крепления камня у новых моделей интересная: на разрезанный на пластинки камень монтируется держатель с крючками, которыми ламели фиксируются в специальном пазу. Система проста, но эффективна, а монтаж ее очень легкий.
Преимущества и недостатки
Преимущества печей Ферингер:
- печь максимально прогревает камень, благодаря чему получается легкий пар;
- хорошего качества высоколегированная нержавейка увеличивает срок эксплуатации;
- система вортекс увеличивает КПД печи.
- экономия топлива;
- не раскаляющиеся внешние стенки, благодаря чему невозможно получить ожог от растопленной печи;
- система чистого стекла.
Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении
К недостаткам печей можно отнести отличие в эксплуатации от других разновидностей. При растопке Ферингера нужно строго следовать инструкции и немного приноровиться.
ТОП 4 лучших моделей
Печи Ферингер пользуются неизменной популярностью у любителей русской бани. Лучшие отзывы заслужили следующие модели.
МИНИ
Модель предназначена для парилок объемом до 16 куб./м. Топочная камера изготовлена из жаропрочной нержавеющей стали, дверца оснащена смотровым стеклом.
Модель МИНИ может использоваться в помещении с объемом до 16 кубических метров. В ее конструкцию включены фитоконтейнер для ароматерапии и паровая пушка, которые помогут сделать поход баню похожим на посещение СПА-салона.
Преимущества модели:
- минимум конвекции в печи;
- стильный дизайн;
- создает хороший пар.
- К недостаткам относят необходимость подбора определенного размера дров: короче стандартных.
ОПТИМА
Стильная печь, выпускающаяся 2019 года. Модель подходит для парной, которую нужно обустроить в виде русской бани. Объем помещения должен быть не более 18 кубов.
Тип каменки в модели закрытый. Она способна вместить до 100 кг. Печной агрегат устанавливается «сквозь стену», то есть каменка находится в помещении, а выносной портал в соседней комнате.
Достоинства модели:
- возможность облицовки 10 видами камней;
- установка методом «сквозь стену».
- Недостаток – высокая стоимость.
МАКСИ
Большая печь Ферингер создана не только для мытья, но и чтобы почувствовать себя легко и спокойно. Агрегат предназначен для помещений до 30 кубов. У покупателя есть возможность выбора одного из 10 цветов камня для облицовки оборудования.
Преимущества модели:
- паровая пушка и фитоконтейнер в комплекте;
- экономия на топливе;
- современные и надежные решения конструкции.
- Единственный недостаток – высокая цена.
ДОБРЫНЯ
Модель подходит для парных объемом до 13 куб./м. Печь проста в обслуживании, оснащена надежным конвектором. Выносной тоннель закрыт специальным кожухом. В верхней части вмонтирована емкость для воды.
Печь Добрыня позволяет создать необходимый обогрев в помещении объемом до 22 куб./м. Она считается очень эффективной для парилок с влажным горячим паром. Печь абсолютно безопасна в пользовании, прочна и надежна.
Совет! Рекомендуется по бокам обкладывать корпус печи Добрыня кирпичом.
Правила монтажа
Монтаж печи и дымовых каналов должен осуществляться квалифицированными работниками специализированной строительно-монтажной организации. Если принято решение сделать это самостоятельно, важно соблюдать рекомендации и технологию.
Монтаж корпуса
Печь устанавливают на огнеупорном основании высотой от 150 мм. Если пол в помещении деревянный, для защиты от возгорания его закрывают двумя слоями кирпичной кладки на глиняном растворе. Между полом и кирпичами должен быть слой базальтового картона толщиной не менее 10 мм. Размер основания или кирпичной площадки должен выступать за габариты печи сзади и сбоку на 100 мм, спереди на 500 мм.
Расстояние от печи до стены, выполненной из сгораемых материалов, должно быть не менее 500 мм. Можно уменьшить их до 200 мм, если есть защита металлическим листом по слою базальтового картона толщиной 10 мм или кирпичной кладкой. Высота защиты не менее 700 мм от верха печи. Расстояние от дверцы печи до противоположной стены должно быть не менее 1250 мм.
Участок потолочного перекрытия над печью и соединительной трубой должен быть выполнен из негорючих материалов. Сгораемый потолок закрывают металлическим листом по слою пожаробезопасной изоляции площадью, превышающей на 1/3 площадь, занимаемую печью, при этом габаритные размеры изоляции должны быть больше габаритов печи в плане не менее чем на 300 мм.
Если печь расположена на границе двух помещений, перегородка для монтажа тоннеля должна быть из негорючих материалов. Лучше всего использовать кирпич, на высоту не менее 1600 мм. Для предотвращения температурных деформаций кирпича между тоннелем и кладкой должен быть уложен базальтовый картон толщиной от 10 мм и базальтовая плита толщиной от 40 мм.
Стену со стороны печи, должен защищать несгораемый лист из металла толщиной от 0,5 мм, шириной, превышающей ширину самой печи не менее чем на 200 мм с каждой стороны и высотой до потолка. Пол перед топкой необходимо защитить металлическим листом размером не менее 700х500 мм.
Для установки печи «сквозь стену» проделайте или заранее спроектируйте в стене отверстие с такими размерами, чтобы вокруг тоннеля оставалось свободное пространство, примерно 40-50 мм.
Выкрутите шурупы-саморезы на передней панели и снимите фасад печи с полкой. Установите печь в парильное помещение на подготовленное основание тоннелем в стену. Уплотните пространство между тоннелем и стеной огнестойкой минватой. Установите и закрепите портал.
Важно! Если в дальнейшем планируется установить декоративный портал в облицовке из натурального камня, обеспечьте дополнительный зазор между корпусом печи и стеной, дабы избежать дополнительных затрат.
Монтаж ПИФ
При установке пароиспарителя действуйте так:
- Установите ПиФ на верхней поверхности топки, а на него стартовую трубу.
- Наполните каменку. Накладывайте камни в холодную печь, желательно под углом в 60 градусов.
- Установите на печь опорную пластину с встроенной установкой распределения подачи воды на камни и ПиФ.
- Вода в ПиФ заливается через емкость для подачи воды, ориентированную в средний канал встроенной системы подачи воды в опорной пластине.
- Установите емкость для подачи воды.
Первая топка и последующая эксплуатация
Первую топку полностью готовой печи с уложенными в каменку камнями, необходимо произвести в активном режиме, чтобы ПиФ и камни прогрелись. Затем дать медленно остыть.
Внимание! Во время первой топки категорически запрещается подавать воду в ПиФ. Это необходимо для снятия напряжения в узлах после сварки. При температуре ноль градусов и ниже нельзя допускать наличие воды в корпусе ПиФ, чтобы избежать деформации, повреждения и нарушения герметичности.
Использование ПИФ
Чтобы пароиспаритель работал правильно, важно соблюдать инструкцию:
- Откройте распределительный клапан, налейте воду в ПиФ. Добавление порциями 50-100 мл. с небольшими интервалами по 10–15 минут в разогретый ПиФ ускорит прогрев парной, что особенно важно в холодное время года.
- ПиФ, нагреваясь от дымовых газов от 300 градусов с шумовым эффектом испаряет воду. Пар смешивается с воздухом, образуя паровоздушную смесь, догревается от дымохода и выходит в парную, дополнительно нагревая помещение.
- Заливка воды в большом объеме 1–1,5 литра ускорит прогрев и увлажнение помещения парной. Вода в емкости закипает и пар выходит через канал отвода с температурой до 150 градусов, далее пар смешивается с воздухом, образуя паровоздушную смесь, догревается от трубы дымохода и выходит в парную, нагревая и увлажняя помещение.
- После прогрева камней до 300-500 градусов закройте клапан распределения пара и залейте воду 1–1,5 литра в ПИФ. Образовавшийся пар, проходя через каменку, перегревается и, образуя паровоздушную смесь, попадает в парную. Это создаст условия для приятной процедуры. Воду можно залить повторно.
Важно! В процессе эксплуатации запрещается ставить на выходе пароиспарителя устройства, препятствующие свободному выходу пара.
Частые вопросы
Купил печь Ферингер, но не очень доволен. Слишком долго разогревается. Можно как-то исправить?
К длительной растопке приводит использование сырых дров. Образующийся пар резко снижает температуру пламени, и передача тепла нижележащим слоям идет медленно.
Топочный туннель печи Ферингер Классика нагревается докрасна. Это нормально?
Нет. Дрова горят в туннеле, а этого быть не должно. Они должны лежать в топочном отсеке, до бортика. Сам туннель сделан из менее легированного металла, и он не рассчитан на температуры открытого пламени. Со временем его может повести.
Чтоб прогреть парилку до 70 градусов, топлю печь до 8 часов. Можно ли как-то исправить, то есть ускорить прогрев?
Причина может быть в слишком плотной укладке камня. Перекрывайте шибер на четверть, как только огонь хорошо разгорелся. Открывайте продувку камней и снимайте фитоконтейнер.
Видео-обзор
Помогла статья? Поставьте оценку
