Установка проходного выключателя своими руками пошаговая инструкция

Иногда бывает удобно, чтобы один и тот же светильник включался/выключался в нескольких точках. Например, в двух концах длинного коридора или у кровати и у двери. В этом случае обычный выключатель не поможет, нужен проходной. Как устроен проходной выключатель и как его установить — в этой статье.

Как работает проходной выключатель

Принцип работы обычного выключатель понятен всякому, знакомому с физикой в объеме средней школы. Два вывода, в одном положении клавиши они замкнуты, в другом — разомкнуты. Включил — лампочка горит, выключил — погасла.

Впрочем, проходной выключатель устроен не намного сложнее — просто выходов у него не два, а три, и клавиша не разрывает цепь, а переключает ее на другой вывод. Поэтому проходной выключатель еще нередко называют переключателем. Опознать его довольно просто — у него не два, а три контакта, и обычно он обозначается значком

Два таких элемента позволяют собрать цепь, в которой включение лампочки зависит от положения обоих переключателей.

Для того чтобы включить или выключить лампочку, достаточно «щелкнуть» одним переключателем — любым.

Монтажная схема на два выключателя

Схема понятная, однако правила монтажа электропроводок накладывают свои требования. Как правило, питающий кабель подходит в монтажную коробку, из которой идут кабели ко всем электроустановочным изделиям. При монтаже удобнее пользоваться монтажной схемой, которая слегка отличается от электрической. Для монтажа схемы с двумя проходными выключателями вам понадобятся два трехжильных кабеля для подключения переключателей и один двужильный — для подключения светильника.

Единственный недостаток такой схемы — по положению клавиши выключателя непонятно, включен свет или нет.

Схема на три выключателя

Иногда возникает потребность сделать схему, в которой включение света зависит от трех выключателей — например, в случае с двумя выключателями у кровати (каждый — со своей стороны) и одним у двери. Одними проходными выключателем в такой ситуации уже не обойтись, кроме них потребуется еще и перекрестный. Перекрестный выключатель обозначается значком # и при переключении меняет местами фазовый и нулевой провода.

Схема на три точки с использованием двух проходных и одного перекрестного выключателей выглядит следующим образом:

Монтажная схема на три выключателя

Монтажная схема с использованием проходных и перекрестных выключателей выглядит посложнее, здесь вам потребуются два двужильных провода для подключения перекрестного выключателя, два трехжильных — для подключения двух проходных выключателей и один двухжильный — для подключения светильника.

Как самому сделать перекрестный выключатель

При реализации схемы на три выключателя нередко возникает проблема: перекрестный выключатель — редкий элемент и очень часто в выбранной линейке выключателей такого просто нет. Приходится либо нарушать дизайн помещения, ставя перекрестный выключатель другого дизайна, либо подбирать все остальные выключатели и розетки по дизайну найденного перекрестного выключателя. Дополнительное неудобство связано с тем, что линейки, в которых есть перекрестные выключатели, бюджетными не бывают, так что расходы порой вырастают на порядок. К счастью, из этой ситуации есть выход: во многих линейках есть двухклавишный проходной выключатель, который часто можно переделать в перекрестный.

Для этого вам понадобится клавиша от обычного одноклавишного выключателя той же линейки. Дело в том, что фиксирующие элементы на одинарной клавише обычно располагаются там же, где и на двойных клавишах.

Поэтому можно снять две клавиши с двойного проходного выключателя и установить вместо них одну обычную клавишу, которая будет теперь переключать оба переключателя одновременно. Остается только замкнуть «лишние» выходы переключателя, и перекрестный выключатель готов.

Импульсное реле — если точек больше трех

Что делать, если нужно больше трех выключателей? Или если вам не нравится, что клавиши проходных выключателей находятся все время в разных положениях? Можно воспользоваться кнопками и импульсным реле. Кнопка замыкает цепь на время, а импульсное реле при кратковременной подаче на него напряжения, включает или выключает светильник. В такой схеме может быть сколько угодно кнопок-точек включения.

Импульсное реле может иметь крепление для установки на DIN-рейку, тогда оно монтируется в щитке.

Но есть импульсные реле, которые можно оставить в монтажной коробке.

Способы подключения импульсных реле разные, перед подключением следует ознакомиться со схемой, обычно изображенной на самом реле. Как правило, на пару клемм реле подводится питание, с одной клеммы снимается фаза для подключения светильника, а на еще одну клемму приходят импульсы фазы с кнопок. Пример одного из вариантов подключения приведен на следующей схеме.

Для подключения всех элементов схемы вам потребуются двужильные кабели.

После того, как вы определитесь с нужной схемой, остается только разметить расположение её элементов на стенах комнаты и претворить её в жизнь. О том, какие инструменты вам для этого понадобятся и как с ними работать, вы можете прочитать в этой статье.

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Все тонкости выбора и виды проходных выключателей описаны здесь.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Подробная инструкция по монтажу одноклавишного выключателя представлена в этом материале.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

1. На первый (C) контакт подключается общая линия.
2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие — Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

1. Смонтированный участок цепи обеспечивают напряжением.
2. Переводят клавишу первого выключателя в режим «Вкл».
3. Осветительная лампа загорается.
4. Следуют к точке размещения второго прибора.
5. Меняют текущее положение клавиши второго устройства.
6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж?

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

О тонкостях монтажа перекрестных выключателей читайте далее.

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия — это, как правило, схемы для одно-, двух-, трёхклавишных приборов. Одноклавишный вариант рассматривался выше.

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

1. Необходимо схематично обрисовать монтаж системы.
2. Выполнить работы по инсталляции РК и подрозетниц.
3. Выполнить инсталляцию нужного числа световых групп.
4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются проходными двухклавишными и один — перекрёстным.

Своеобразная инструкция подключения в этом случае выглядит примерно так:

1. Создаётся схема разводки и расключений.
2. Производятся работы по монтажу коробки распределительной и подрозетниц.
3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Есть два вида переключателей сенсорного исполнения:

1. Сенсорные прямого действия.
2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Простая организация системы управления с одним сенсорным прибором выполняется так:

1. Фазная линия соединяется с клеммой «L».
2. Линия «L1» образует одну зону освещения.
3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
2. После звукового сигнала снять касание и перейти к следующему прибору.
3. Касание сенсора второго прибора.
4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

Выводы и полезное видео по теме

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.

Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

• Если у вас длинный коридор или есть затемненные повороты в проходе.

• В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

• В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

• На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

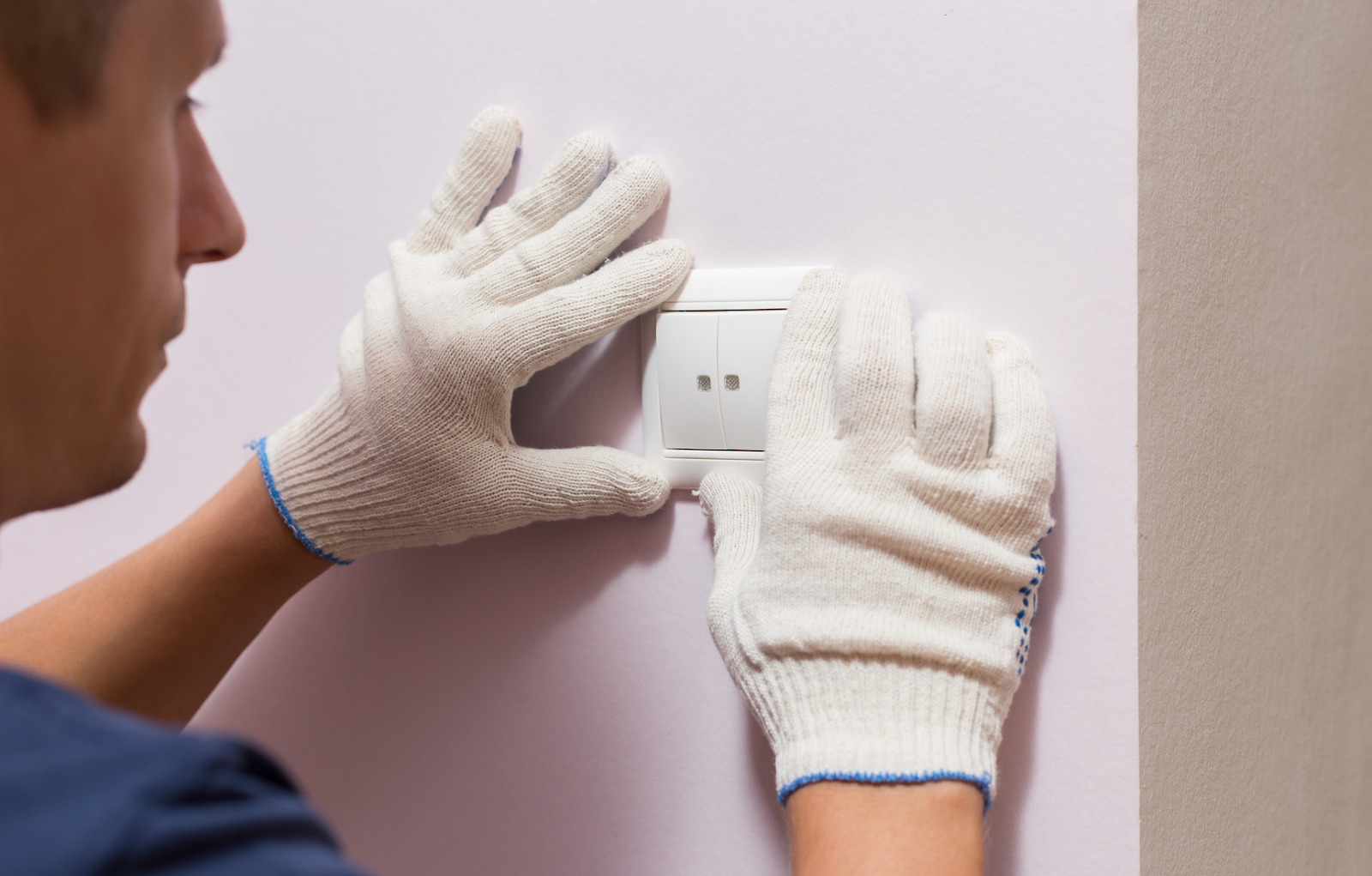

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

• Для монтажа переключателя используют трехжильный провод.

• Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

• Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

• Белый или серый  — фаза — жила, по которой ток движется к светильнику.

• Синий — ноль — провод с обратным движением тока.

• Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

• Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

• Соедините заземляющие жилы.

• Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

• Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

• Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

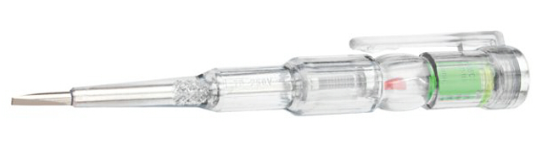

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

• Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

• Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

• Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

• Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

В двухэтажных домах, квартирах с длинными коридорами, в спальнях гораздо удобнее использовать не обычные, а проходные выключатели. После установки их легко спутать со стандартными: наружная часть — те же клавиши в рамке. Но вот принципы монтажа отличаются. Изучите схемы подключения проходных выключателей, собранные в этой статье, если планируете делать его своими руками.

Все о проходных выключателях

Лучшие места для установки
Схемы подключения
— Одноклавишный на 2 точки
— Одноклавишный на 3 точки
— Особенности монтажа двухклавишных
Как еще упростить управление освещением

Лучшие места для установки

Обычный одноклавишный прибор работает как ограничитель в системе электроснабжения. Он прерывает цепь, останавливая подачу тока к светильнику, и вновь заставляет лампочку гореть.

Проходные выключатели — всегда система минимум из двух устройств. Каждое из них может запустить и остановить работу одной и той же группы светильников. Это очень удобно в следующих случаях.

• Длинный коридор. Один прибор, размыкающий цепь, ставят в начале коридора, второй — в конце. После этого не нужно идти через темный коридор, чтобы включить или выключить свет. Это можно сделать нажатием на любую клавишу.
• Комнаты с несколькими выходами. Принцип такой же, как при монтаже в коридоре. Если в помещении больше двух дверей, можно установить систему управления освещением у каждой. Схемы подключения проходного выключателя с 2 и 3 мест немного отличаются. Еще дороже составить систему из 4-6 точек, однако и это возможно.
• Гостиная и другие большие помещения. Если площадь комнаты очень большая, система из нескольких устройств для управления освещением пригодится и здесь. Не придется идти через всю гостиную, чтобы светильник заработал. Одну точку обычно делают на входе. Вторую — у дивана или другого места, где люди проводят больше всего времени.
• Спальня и детская. Здесь обычно используют самую простую схему на две точки. Одну ставят у входа в комнату, вторую — у кровати. Это позволяет зажечь лампу сразу при входе и выключить, не вылезая из теплой постели. Малышам, которые боятся темноты, это поможет быстро включить свет без помощи родителей.
• Двухэтажный дом с лестницей. Отдельные клавиши монтируют вверху и внизу, чтобы никому не приходилось подниматься или спускаться в темноте.

Как подключить одноклавишный проходной выключатель: схемы подключения для 2 и 3 мест

Есть несколько способов монтажа переключателей, позволяющих управлять одной люстрой из разных углов комнаты. Чтобы выбрать подходящий, решите, сколько точек вам нужно. Помните, что чем больше узлов в системе, тем сложнее и дороже установка. От каждого прибора к лампе и источнику питания пойдут несколько проводов, под которые надо штробить стены или прокладывать кабель-каналы. Как упростить процесс и организовать комфортное включение и выключение света без лишних проводов, расскажем в конце статьи. А ниже приводим классические схемы безопасного подключения.

Проходной выключатель: схема подключения на 2 выключателя с одной клавишей

Самая простая схема включает два одноклавишных переключателя в разных концах комнаты или коридора. В нее можно добавить не любые модели. У проходных выключателей должно быть не две клеммы, а три. Одна группа контактов находится сверху, две другие — снизу, или наоборот. Но не всегда производители выносят контакт для подключения фазы отдельно. Перед установкой стоит прозвонить все клеммы тестером, чтобы найти его.

Внешне такие модели отличаются от обычных только двумя треугольниками на клавише, смотрящими вверх и вниз. При создании системы на 3 и более мест понадобятся не только проходные, но и перекрестные (перекидные) модели. Их легко узнать в магазине по соответствующей маркировке на кнопках. Тут тоже нанесены два треугольника, но смотрят они не вверх и вниз, а вправо и влево.

Подключение двух проходных выключателей состоит из следующих этапов.

• Определите место для светильника, каждого прибора. Отметьте на стенах карандашом. Подготовьте отверстие под подрозетник.

• Найдите в распредкоробке или щитке голубой ноль, красную или коричневую фазу и желтую или зеленую землю. С ними вы будете соединять провода от светильника и переключателей. Заранее подумайте, где будете делать штробы или прокладывать кабель-каналы между коробкой и всеми точками.

• Ноль из коробки идет прямо к светильнику, минуя переключатели. Если есть провод заземления, ведите его параллельно нолю.

• Фазу из коробки «кидают» на первый выключатель. Назначайте первым тот, что стоит ближе, чтобы тянуть меньше проводов. На удобство и безопасность использования это не повлияет.

• Фазу из светильника ведут ко второму прибору.

Оставшиеся выходы используют, чтобы соединить переключатели друг с другом в распределительной коробке.

Можно подключить их друг к другу и минуя ее. В любом случае понадобится двужильный провод. Жилой одного цвета соединяют клеммы L1 на каждом корпусе, другого — L2. Выбранный цвет не важен, главное — не перепутать выходы с разными номерами. Одна из этих жил всегда будет под напряжением: помните об этом, когда соберетесь сверлить стены или менять клавиши.

Если вы все сделали правильно, то любым прибором сможете управлять цепью. Посмотрите на рисунок ниже, чтобы понять, как она должна быть устроена.

Важно! Переключатели можно соединять друг с другом в распредкоробке или вне ее. И то и другое допустимо по технике безопасности. Вариант с коробкой дороже и дольше. Придется покупать больше проводов, делать дополнительные штробы. Но с ней будет проще устранить возникшие в сети неисправности.

Монтаж на 3 точки

Не обязательно ограничиваться двумя управляющими клавишами. Никто не запрещает подключить к одному светильнику хоть 10. Но система с большим количеством устройств менее стабильна и безопасна. Ее установка оправдана, если из коридора или длинной общей комнаты ведут больше двух выходов. Клавиши для управления светильниками устанавливают у каждого, плюс в начале и конце коридора. В остальных случаях достаточно схемы на 2 точки.

В систему на 3 и более мест обязательно включают перекидные, или перекрестные, выключатели. Их никогда не устанавливают отдельно, только между проходными. От них перекидные отличаются количеством клемм — их всего две, каждая — на 2 контакта.

Приведенная ниже схема подключения проходного выключателя для 3 мест подходит и для 4, 5, 6 и более. Проходных выключателей в любой будет всего два. Количество перекидных вы выбираете самостоятельно.

Монтаж ненамного отличается от устройства системы из двух точек.

• Ноль (и землю, если она есть) ведут из распределительной коробки или щитка к люстре.
• Фазу из распредкоробки на первый проходной (не перекидной!) прибор.
• Фазу от светильника — на последний проходной (не перекидной).

После этого остается соединить два главных выключателя вместе, но не напрямую, а через перекидной. Для этого подойдет тот же двухжильный провод, что и при создании схемы на 2 точки. Как и там, цепочку из приборов можно соединять напрямую или завести провода в распредкоробку и подключать уже в ней.

Двужильный провод из входных клемм первого проходного переключателя ведут на выходные контакты перекидного. А из его входных — на выходные замыкающего. Если нужно увеличить количество мест, просто добавьте дополнительные перекидные устройства и соединяйте их друг с другом по тому же принципу. Изучите схему ниже, чтобы понять, как должна выглядеть цепь в таком случае.

Важно! Входные и выходные клеммы перекидного выключателя у разных производителей располагаются по-разному. Чтобы найти их, используйте схему на корпусе или прозвоните все контакты тестером.

Установка двухклавишных моделей

Чтобы управлять одной люстрой из разных мест, достаточно группы одноклавишных приборов. Если в длинном коридоре стоят две люстры, удобнее использовать двухклавишные модели. Каждая кнопка отвечает за свою группу ламп.

Проходные выключатели тоже могут быть двухклавишными. Но подключать их гораздо сложнее и дороже, чем простые модели с одной кнопкой. У них сразу 6 клемм — 2 входа и 4 выхода, поэтому кабеля с 3 жилами понадобится больше.

Фазовый провод от распредкоробки или щитка подключают двумя проводами, к обоим входам первого выключателя. Фаза от первого и второго светильника идет на входы второго. После этого через оставшиеся выходы управляющие приборы соединяют друг с другом.

Как и в схемах выше, ноль и землю от щитка или коробки сразу кидают на оба светильника. Прямое подключение без коробки допустимо и здесь. Оно позволит немного сократить расходы на провода и штробы. Посмотрите видео, чтобы понять принцип соединения устройств с двумя клавишами.

Никаких лишних проводов: альтернативные способы управления освещением

Раньше создание сложной системы было единственным выходом для владельцев длинного коридора или просторной проходной комнаты. Но в наше время для комфортной жизни уже не нужно опутывать стены проводами. Есть несколько альтернатив.

Можно выбрать датчик движения или освещения с зоной покрытия, равной площади комнаты. От него тоже придется вести провода к автомату или распределительной коробке. Но от клавиш на стене можно отказаться. Датчик будет включать свет автоматически, когда кто-то входит в комнату. Для гостиной или столовой стоит выбрать устройство, реагирующее на движения людей. Для коридора или прихожей подойдет датчик освещения с таймером. Настройте начало его работы на вечерние часы, когда все дома и бодрствуют. Устройство автоматически погасит лампы, когда в квартире светло или все ложатся спать.

Установите во всех помещениях люстры, совместимые с «умным домом». Ими легко управлять из любой точки квартиры и даже находясь на другом конце земного шара. Взрослые смогут делать это с помощью смартфона или планшета, а также запрограммировать автоматическое начало и конец работы светильников в определенное время. Дети — попросить умную колонку или голосового помощника на телефоне.

Правильно настроенная система позволит сократить счета за электричество, а также избежать лишних расходов на установку управляющих устройств на стене. Вы сможете с комфортом жить и без них.

Проходной выключатель это, по факту, переключатель, который позволяет управлять один осветительный прибором из разных мест помещения. Подключение проходного выключателя процесс не самый легкий и требует скрупулезного отношения, однако если внимательно следовать инструкции и следить за схемой, то все получится. О том, как подключить выключатель, читайте далее.

---

Основные моменты того, как подсоединить выключатель

Выключатель проходной одноклавишный хоть визуально и похож на стандартную модель, которая используется в каждом доме, кардинально отличается от второй количеством контактов, поэтому при работе с ним нельзя руководствоваться такими же правилами.
Установка выключателя происходит с использованием специального трехжильного кабеля, можно использовать:

• кабель ВВГнг-Ls размерами 3*1,5;
• или же купить NYM с размером 3*1,5мм².

У проходного выключателя три клеммы, что позволяет ему переключать цепь с одного на другой контакт. Одна клема расположена сверху, две — снизу, поэтому его часто путают с двухклавишным, однако у этих устройств разная работа контактов. Например, если у проходного выключателя сделать замыкание одного контакта, то замыкание второго произойдет автоматически, у двухклавишного этот процесс не происходит.

Как подключить проходной выключатель

Для начала нужно верно установить выключатель в подрозетник, для этого необходимо:

• снять кнопку и корпус;
• определить какая из трех клемм общая, сделать это можно при помощи индикаторной розетки или найти, где изображена схема выключателя (в дорогостоящих качественных моделях она нарисована с обратной стороны устройства);
• на фазу общую требуется подключить фазу питания;
• на оставшиеся клеммы подсоединить два соответствующих провода;
• выключатель собрать и закрепить в подрозетник.

Этапы подсоединения второго выключателя:

• найти общую клемму;
• подключить к ней фазный провод, который непосредственно пойдет к осветительному устройству;
• на свободные клеммы требуется подключить оставшиеся свободные жилы.

Схема подключения в таком случае выглядит следующим образом:

В распределительную коробку должны заходить 4-е кабеля, а именно:

• кабель на переключатель первый;
• кабель на выключатель клавишный второй;
• кабель, который будет идти на люстру или светильник;
• кабель питания от распределительного щитка.

Проходной выключатель схема проводов:

В процессе соединения проводов можно ориентироваться на их цветовую палитру, чаще всего:

• белый или грязно-серый — фаза;
• синий или коричневый — ноль;
• зеленовато-желтый или черный — заземление.

Проходной выключатель как правильно соединять провода пошаговая инструкция:

• Соединить в один пучок ноль вводного автомата с нулем отходящим к источнику света, сделать это можно используя клеммы wago.
• Если устройство выключателя оснащено заземляющим проводом, то следующим шагом нужно соединить все жилы земли. Получившийся провод необходимо подключить к корпусу осветительного прибора.
• Оставшиеся провода собрать в один. То есть, на общей клемме переключателя первого фазу с вводного провода нужно соединить с такой же, но уходящей.
• При помощи отдельной клеммы wago пучок проводов от выключателя 2-го соединить с фазной жилой на освещение.
• Объединить второстепенные, они же отходящие, жилы с выключателями первым и вторым. Соединять можно в любой последовательности.
• Проверить работоспособность.
• Подводя итоги, важно отметить основные моменты:
• на общий проводник выключателя номер один должна приходить фаза с автомата;
• фаза с автомата должна выйти из общего проводника выключателя под номер два и пойти на лампочку;
• оставшиеся провода соединяются между собой в распределительной коробке.

Говоря о проводах ноль и фаза стоит отметить, что они подаются к лампочке напрямую.

---

Выбирайте проходные выключатели в разделе: «Розетки и выключатели»

---
