На чтение 8 мин Просмотров 26 Опубликовано 10 апреля 2023 Обновлено 10 апреля 2023

Содержание

Vartronic 201115 a varmann схема подключения
Описание
Основные характеристики и возможности:
Эксплуатационные данные
Описание
Основные характеристики и возможности:
Эксплуатационные данные
Изменения в конструкцию модельного ряда конвекторов с принудительной конвекцией

Vartronic 201115 a varmann схема подключения

Уважаемые партнеры, коллеги и потенциальные покупатели оборудования Varmann!

C 1 ноября 2017 года компания Varmann вносит революционные изменения в конструкцию модельного ряда конвекторов с принудительной конвекцией серий Qtherm, Qtherm ECO, Qtherm Slim, Qtherm Electro, Qtherm HK, Qtherm HK Mini:

1. Переход на новые вентиляторы собственной сборки с новыми энергосберегающими двигателями с напряжением питания 24В.

2. Внедрение нового встроенного «умного» блока регулирования Varmann Vartronic тип 201115.

3. Переход на новый настенный регулятор собственного производства.

1. Переход на новые вентиляторы собственной сборки с новыми энергосберегающими двигателями с напряжением питания 24В:
— европейская тенденция перехода почти всех ведущих производителей конвекторов на вентиляторы с EC-двигателями низкого энергопотребления;
— низкое энергопотребление новых вентиляторов. В сравнении с аналогичными вентиляторами с асинхронными двигателями потребляемая, мощность новых вентиляторов ниже в три раза!
— безопасное напряжение питания — 24 В;
— встроенный контроллер скорости вращения в двигатель с датчиками Холла поддерживает стабильную заданную скорость вращения вентиляторов вне зависимости от сопротивления на заборе и выбросе воздуха;
— встроенная в двигатель система широтно-импульсного модулирования позволяет плавно изменять скорость вращения вентилятора;
— модульная система подключения вентиляторов в конвекторе удобна для быстрого монтажа и демонтажа вентиляторов.

С изменением розничного ценообразования конвекторов принудительной конвекции можно ознакомиться на нашем сайте в разделе «Загрузки-Тип документа-Прайс-листы», а также воспользоваться калькулятором VarCalc для расчета стоимости и технических характеристик.

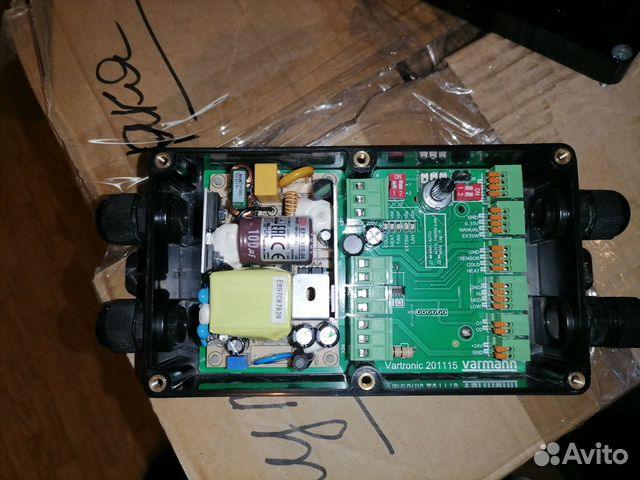

2. Внедрение нового встроенного «умного» блока регулирования Varmann Vartronic тип 201115:

— встроенный импульсный блок питания позволит подводить напряжение 220В непосредственно к конвектору;- плавное изменение скорости вращения вентиляторов конвектора;
— возможность работать в групповой сети RS485, управляться через интерфейс ModBus, аналоговым сигналом 0-10В, релейным управлением;
— при использовании интерфейсов BACnet, KNX, LON основной блок регулирования оснащается разъемным модулем, каждый прибор может управляться любой инженерной сетью здания;
— блок регулирования Vartronic 201115 оснащен функцией автономной работы без использования настенного регулятора. Достаточно единовременно подключить регулятор для установки требуемой температуры в помещении и ПИД-регулятор блока регулирования будет сам поддерживать заданную температуру в помещении.

3. Переход на новый настенный регулятор собственного производства:

— модель для естественной конвекции тип 703101 (черный), 703102 (белый) — для конвекторов Ntherm, Ntherm Maxi, Ntherm Electro, Ntherm Air;
— модель для принудительной конвекции тип 703201 (черный), 703202 (белый) — для конвекторов Qtherm, Qtherm ECO, Qtherm Slim, Qtherm Electro, Qtherm HK, Qtherm HK Mini;
— имеет великолепный дизайн с единой лицевой стороной, полностью выполненной из закаленного стекла;
— два цветовых решения — белый и черный;
— большой LCD-дисплей с возможностью регулирования яркости свечения и автоматическим отключением подсветки;
— регулятор имеет систему функциональных клавиш на сенсорном экране;
— встроенный датчик температуры помещения, возможность подключения внешнего датчика температуры;
— функция недельного программирования четырех временных интервалов температуры в помещении в автоматическом режиме или скорости вращения вентиляторов конвектора в ручном режиме;
— режим «антизамерзания», режим «сна» с постепенным понижением-повышением температуры в течение восьми часов, «вечный» календарь.

Настенные регуляторы в черном цвете поступят в продажу с 10 ноября 2017 года, настенные регуляторы в белом цвете ожидаются в феврале 2018 года.
