РУКОВОДСТВО ПО МОНТАЖУ ЭКСПЛУАТАЦИИ И РЕМОНТУ

БЫТОВОЙ ГАЗОВЫЙ ПРОТОЧНЫЙ ВОДОНАГРЕВАТЕЛЬ С АВТОМАТИЧЕСКИМ ЭЛЕКТРОННЫМ ЗАЖИГАНИЕМ

Есо

модель JSD20 JSD20-1/ JSD20-2/ JSD20-3

Санкт-Петербург 2011г.

Уважаемый покупатель!

Вы приобрели газовый проточный водонагреватель с электронным устройством, позволяющим автоматически производить его розжиг при открывании крана горячей воды.

Аппарат имеет цифровой индикатор, позволяющий контролировать температуру нагрева воды, вытекающей из крана.

Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю. При покупке аппарата проверьте комплектность, а также требуйте заполнения торгующей организацией талонов на гарантийный ремонт.

Это руководство по эксплуатации содержит сведения о порядке установки аппарата, правилах пользования и технического обслуживания, о мерах безопасности при эксплуатации аппарата, соблюдение которых обеспечит длительную безотказную и безопасную работу изделия. Пожалуйста, прочтите его внимательно и следуйте приведенным в нем указаниям.

Водонагреватели VEKTORLux Eco имеют все необходимые сертификаты и разрешены к установке.

Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации аппарата, техническое обслуживание проводятся эксплуатационной организацией газового хозяйства или другими организациями, имеющими лицензию на данный вид деятельности.

Проверка и очистка дымохода, ремонт и наблюдение за системой водопроводных коммуникаций проводятся владельцем аппарата или домоуправлением. Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем состоянии несет его владелец.

Если у Вас возникли вопросы по качеству, Вам не смогли объяснить всех преимуществ водонагревателей VEKTORLux Eco или не объяснили принцип функционирования, обратитесь, пожалуйста, по телефонам в Санкт-Петербурге (812) 321-09-09 (многоканальный)

Сообщаем, что водонагреватели, перечисленные в данном Руководстве, разработаны только для домашнего пользования.

Спасибо, что Вы приобрели наш водонагреватель!

СОДЕРЖАНИЕ

1 TOC o «1-3» h zУКАЗАНИЯ БЕЗОПАСНОСТИ………………………………………………………………………………………………………………………………….
4

2 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ……………………………………………………………………………………………………………………………….
5

2.1 Назначение изделия………………………………………………………………………………………………………………………………………………………….
5

2.2 Технические характеристики……………………………………………………………………………………………………………………………………………..
5

2.3 Состав изделия…………………………………………………………………………………………………………………………………………………………………
5

2.4 Описание аппарата и назначение основных узлов……………………………………………………………………………………………………………….
6

2.5 Схема электрическая…………………………………………………………………………………………………………………………………………………………
8

3
ПОРЯДОК УСТАНОВКИ…………………………………………………………………………………………………………………………………………..
9

3.1 Место установки………………………………………………………………………………………………………………………………………………………………
9

3.2 Монтаж аппарата…………………………………………………………………………………………………………………………………………………………….
9

3.3 Подключение воды………………………………………………………………………………………………………………………………………………………….
10

3.4 Подключение газа…………………………………………………………………………………………………………………………………………………………..
13

3.5 Подключение аппарата к баллону со сжиженным газом………………………………………………………………………………………………………. 13

3.6 Установка дымохода для отвода продуктов сгорания………………………………………………………………………………………………………….. 13

4
ИСПОЛЬЗОВАНИЕ АППАРАТА……………………………………………………………………………………………………………………………
15

4.1 Включение аппарата………………………………………………………………………………………………………………………………………………………
15

4.2 Регулирование степени нагрева воды………………………………………………………………………………………………………………………………..
15

4.3Выключение
аппарата на длительное время………………………………………………………………………………………………………………………….
16

4.4 Предохранение от замерзания…………………………………………………………………………………………………………………………………………..
16

5
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ……………………………………………………………………………………………………………………
16

5.1
Осмотр………………………………………………………………………………………………………………………………………………………………………….
16

5.2
Уход…………………………………………………………………………………………………………………………………………………………………………….
17

5.3 Техническое обслуживание……………………………………………………………………………………………………………………………………………..
17

9
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА И МЕТОДЫ ИХ УСТРАНЕНИЯ……………………………………. 19

10
ПРАВИЛА ХРАНЕНИЯ………………………………………………………………………………………………………………………………………….
20

11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА…………………………………………………………………………………………………………………..
20

12
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ………………………………………………………………………………………………………………………..
21

13 ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИ….22

1 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

В целях собственной безопасности и во избежание выхода из строя аппарата запрещается:

1) самостоятельно устанавливать и запускать аппарат в работу;

2) пользоваться аппаратом при отсутствии тяги в дымоходе;

3) пользоваться неисправным аппаратом;

4) самостоятельно разбирать и ремонтировать аппарат;

5) вносить изменения в конструкцию аппарата;

6) оставлять работающий аппарат без надзора;

7) прикасаться во время работы аппарата к облицовке в районе смотрового окна и непосредственной близости от него, а также к трубе отвода продуктов сгорания вблизи газоотводящего устройства аппарата, т.к. температура нагрева может достигать 100 ⁰С. Во избежание отравления угарным газом аппарат необходимо устанавливать в соответствии с проектом в хорошо проветриваемом помещении, где не должны наглухо закрываться решетки или щель в нижней части двери или стены

При установке аппарата в неотапливаемом помещении в зимнее время необходимо слить из него воду.

При нормальной работе аппарата и при исправном газопроводе в помещении не должно ощущаться запаха газа.

ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:

1) закройте кран подачи газа, находящийся на газопроводе перед аппаратом;

2) откройте окна и двери для проветривания помещения, обеспечив максимальный приток свежего воздуха;

3) не включайте и не выключайте электрический свет или какие-либо электроприборы;

4) не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);

5) не курите;

6) немедленно вызовите аварийную службу газового хозяйства по тел. 04.

При обнаружении неисправности в работе аппарата необходимо обратиться в службу газового хозяйства и до устранения неисправностей аппаратом не пользоваться. При нормальной работе аппарата при закрытии крана горячей воды основная горелка должна погаснуть.

В случае если после закрытия крана горячей воды основная горелка продолжает гореть, необходимо отключить подачу газа на горелку с помощью газового запорного крана, установленного перед аппаратом, и вызвать службу газового хозяйства.

При пользовании неисправным аппаратом или при невыполнении вышеуказанных правил эксплуатации может произойти отравление газом или окисью углерода (СО), находящимися в продуктах неполного сгорания газа, а также привести к пожару.

Первыми признаками отравления являются: тяжесть в голове, сильное сердцебиение, шум в ушах, головокружение, общая слабость. Затем могут появиться тошнота, рвота, одышка, нарушение двигательных функций. Пострадавший может внезапно потерять сознание.

Для оказания первой помощи необходимо:

— вынести пострадавшего на свежий воздух;

— расстегнуть стесняющую дыхание одежду;

— дать понюхать нашатырный спирт;

— тепло укрыть, но не давать уснуть и вызвать скорую помощь.

В случае отсутствия дыхания немедленно вынести пострадавшего в теплое помещение со свежим воздухом и производить искусственное дыхание, не прекращая его до приезда врача.

2 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ

2.1 Назначение изделия

2.1.1 Аппарат водонагревательный проточный газовый бытовой VektorLux Eco. именуемый в дальнейшем «аппарат». предназначен для нагревания воды. используемой в санитарных целях (мытье посуды. стирка. купание) в квартирах. коттеджах. дачных домах.

2.1.2 Аппарат предназначен для работы на природном газе по ГОСТ 5542-87.

2.2 Технические характеристики

Таблица 1
Параметры	JSD20-1	JSD20-2	JSD20-3
2.2.1. Номинальная тепловая мощность. кВт	20
2.2.2. Теплопроизводительность. кВт	18
2.2.3 Коэффициент полезного действия. %. не менее	88
2.2.4. Номинальное давление газа. Па (мм вод.ст.): — природного — сжиженного	1274 (130) 1960 (200) 2940 (300)
2.2.5. Номинальный расход газа. м³/час: — природного	2.76
2.2.6. Давление подводимой воды для нормальной работы аппарата. кПа	20…750
2.2.7. Мин. расход воды. необходимый для зажигания горелки. л/мин	2.5
2.2.8. Расход воды при нагреве на ДТ=40 ⁰С. л/мин	6.2
2.2.9. Расход воды при нагреве на ДТ=25 ⁰С. л/мин	10.0
2.2.10. Температура продуктов сгорания. ⁰С. не менее	110
2.2.11. Зажигание	автоматическое электронное
2.2.12. Брутто масса аппарата. кг	10.9	10.5	9.7

ПРИМЕЧАНИЕ: Имея в виду дальнейшее повышение технических и потребительски ценных характеристик газовых водонагревателей. поставщик может ввести изменения в конструкции. не описанные в данном руководстве.

2.3 Состав изделия 2.3.1 Составные части изделия

Составные части изделия. поясняющие принцип устройства аппарата и требующие технического обслуживания во время эксплуатации. показаны на рис. 1.

Рис. 1. Аппарат водонагревательный проточный газовый бытовой «VEKTORLux

Eco» JSD20-1/ JSD20-2/ JSD20-3

1 — облицовка; 2 — каркас; 3 — узел водогазовый; 4 — ручка регулятора водяного; 5- ручка регулятора газового; 6- электромагнитный клапан; 7- горелка с коллектором; 8- теплообменник; 9- датчик перегрева воды; 10- датчик по тяге; 11- газоотводящее устройство (ГОУ); 12- электрод электронного розжига горелки; 13- электрод контроля пламени ионизационный; 14- отсек батарейный; 15- блок управления электронный; 16- индикатор цифровой температуры горячей воды; 17- окно смотровое; 18- микровыключатель; 19- входной патрубок водяного блока (подвод воды) с фильтром; 20- входной патрубок газового блока (подвод газа) с фильтром; 21- отвод воды; 22- клапан предохранительный, 23- датчик температуры горячей воды

2.3.2 Комплект поставки

Таблица 2. Комплект поставки для моделей JSD20-1/JSD20-2/ JSD20-3

№	Наименование	Количество
1-	Водонагреватель VEKTORLux Eco	1
2-	Руководство по монтажу и эксплуатации	1
3-	Упаковка	1
4-	Гибкая подводка	1
5-	Душевая лейка	1
6-	Комплект элементов крепления и прокладок	1

ПРИМЕЧАНИЕ. Поставщик имеет право без предварительного уведомления вносить изменения в конструкцию и комплект поставки аппарата.

2.4 Описание аппарата и назначение основных узлов

2.4.1 Аппарат настенного типа имеет прямоугольную форму, образуемую съемной облицовкой 1, установленной на каркасе 2 (см. рис. 1).

2.4.2 В аппарате применена автоматическая электронная система зажигания. получающая питание от двух батареек типа R20 напряжением по 1.5 В. расположенных в батарейном отсеке 14.

2.4.3 Комфортность пользования аппаратом достигается благодаря включению водонагревателя простым открытием крана горячей воды.

2.4.4 Назначение основных узлов аппарата:

Водогазовый узел 3 (см. рис. 1) предназначен для включения аппарата и обеспечения регулирования температуры воды и расхода газа. Узел состоит из двух регуляторов: водяного и газового.

Конструкция регулятора водяного обеспечивает доступ газа к основной горелке только при наличии протока воды. одновременно обеспечивая срабатывание электромагнитного клапана 6 (см. рис. 1).

Конструкция газового регулятора является частью газовой арматуры. регулирующей подачу газа на горелку.

Горелка с коллектором 7 предназначена для воспламенения подаваемой к месту горения воздушно-газовой смеси.

Теплообменник 8 (система: продукты сгорания — вода) является частью водяной арматуры. в которой происходит теплообмен между горячими продуктами сгорания горелки и протекающей по трубам теплообменника водой. Теплообменник имеет специальное покрытие. обеспечивающее его дополнительную защиту от окисления. что значительно продлевает срок его службы.

Датчик перегрева воды 9 обеспечивает отключение водонагревателя при нагреве воды выше 80 ⁰С. предотвращая тем самым образование накипи в трубках теплообменника. что увеличивает срок службы водонагревателя.

Датчик по тяге 10 предназначен для отключения аппарата в случае отсутствия тяги в дымоходе.

Газоотводящее устройство 11 предназначено для отвода продуктов сгорания в дымоход и служит местом установки датчика 10.

Электрод электронного розжига горелки 12. образуя искровые разряды в течение 5 c при включении аппарата (при пропуске воды через аппарат). производит розжиг горелки.

Ионизационный электрод контроля пламени 13 обеспечивает контроль пламени горелки и автоматическое отключение подачи газа на горелку при ее погасании. Датчик температуры горячей воды 23. являющийся термопарой. выдает на цифровой индикатор 16 переменную ЭДС. величина которой зависит от степени нагрева датчика. Цифровой индикатор 16. позволяющий контролировать и показывать температуру нагрева воды. вытекающей из крана.

Клапан предохранительный 22 предназначен для слива воды из водонагревателя без его отсоединения от трубопроводов (путем поворота клапана) и сброса давления при резком повышении давления воды в системе.

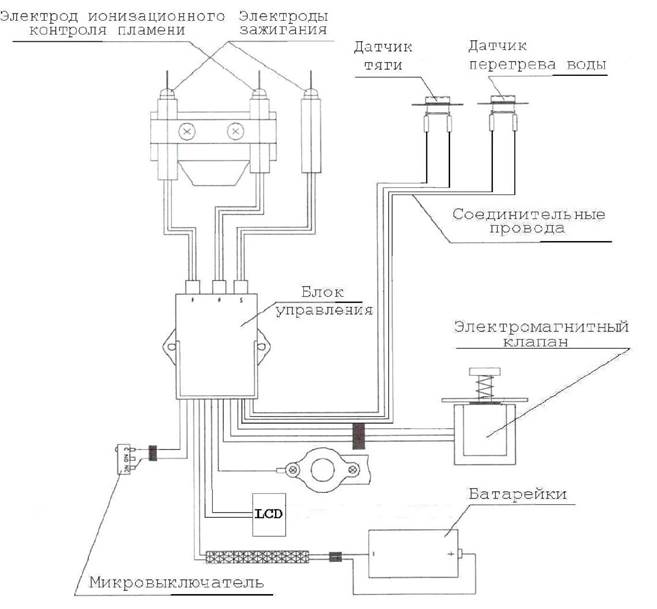

2.5 Схема электрическая

Рис. 2. Схема электрическая

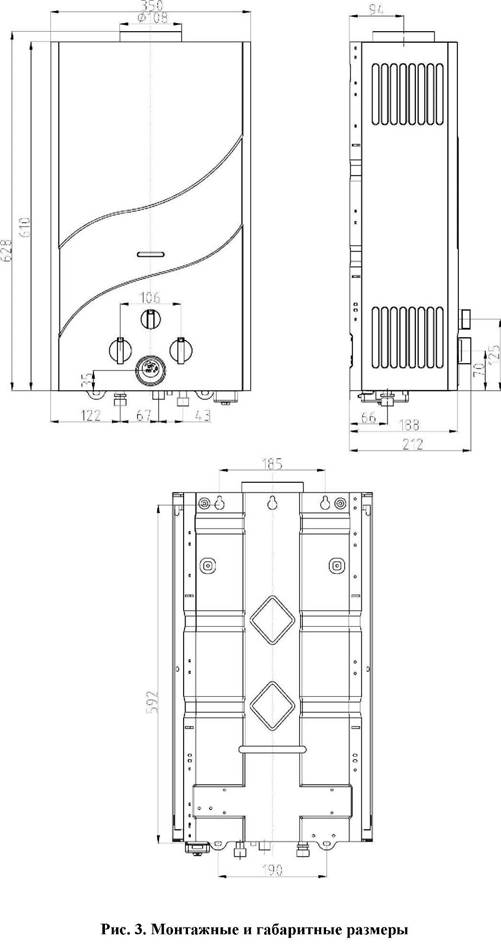

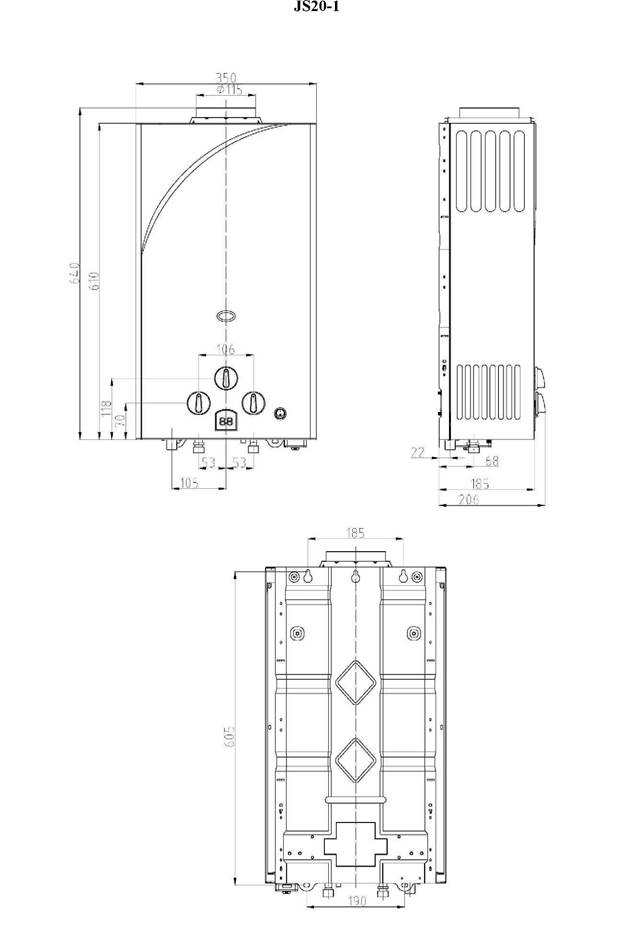

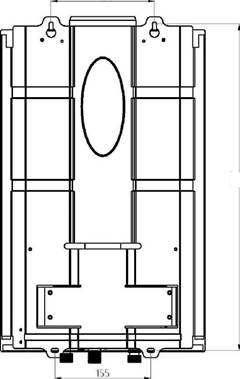

2.6 Габаритные и монтажные размеры

0Ш


—’пМ -^nv
о ф уОч л. ^	0	Wl	О Ш LH
	о
55. Д Ш ^
Я

3 ПОРЯДОК УСТАНОВКИ

3.1 Место установки

3.1.1 Аппарат необходимо устанавливать на кухнях или других нежилых отапливаемых помещениях в соответствии с проектом газификации и СНиП 42-012002.

3.1.2 Объем помещения, где устанавливается водонагреватель, должен быть не менее 8 м³.

3.1.3 При работе аппарата происходит сжигание кислорода в помещении. Поэтому оно должно иметь окно с форточкой (открывающейся фрамугой) для постоянного притока свежего воздуха во время работы водонагревателя.

как можно ближе к дымоходу (требования к установке изложены в п. 3.6). Один из доступных методов проверки наличия тяги в дымоходе показан на рисунке.

3.1.5 Запрещается устанавливать аппарат над источником тепла или открытого пламени (например, над газовой плитой, электрическими нагревательными приборами).

3.2 Монтаж аппарата

3.2.1 Перед установкой аппарата необходимо получить разрешение компетентной организации газовой службы.

3.2.2 Монтаж аппарата должен производиться эксплуатационной организацией газового хозяйства или другими организациями, имеющими лицензию на данный вид деятельности.

3.2.3 Установленный аппарат обязательно должен быть зарегистрирован службой газового хозяйства.

3.2.4 Устанавливать аппарат необходимо на несгораемых стенах (кирпичные, бетонные, облицованные керамической плиткой).

3.2.5 Запрещается установка аппарата на деревянной стене (перегородке).

3.2.6 Перед установкой аппарата на стену из трудновоспламеняемого материала необходимо предварительно установить изоляцию, состоящую из оцинкованного листа толщиной 0,8.. .1 мм по листу базальтового теплоизоляционного картона БТК толщиной 3.5 мм. Изоляция должна выступать за габариты корпуса аппарата не менее чем на 100 мм с каждой стороны.

Расстояние от боковых поверхностей аппарата до трудновоспламеняемых стен без применения теплоизоляции должно быть не менее 250 мм. При уменьшении указанного расстояния до 150 мм необходимо установить теплоизоляцию.

3.2.7 Для осуществления сервисного обслуживания при установке аппарата необходимо выдержать следующие зазоры:

— расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;

— свободное пространство перед лицевой поверхностью аппарата должно быть не менее 600 мм.

3.2.8 Аппарат навешивается на закрепленные в стене кронштейны (прилагаются к изделию), с помощью монтажных отверстий на каркасе.

3.2.9 Аппарат рекомендуется устанавливать на такой высоте, чтобы смотровое окно находилось на уровне глаз потребителя.

3.2.10 Габаритные и присоединительные размеры для подсоединения трубопроводов подвода газа, подвода и отвода воды, отвода продуктов сгорания через газоотводящую трубу показаны на рис.3.

3.2.11 Запорные краны подвода воды и газа, установленные перед аппаратом, должны быть легко доступны.

3.3 Подключение воды

3.3.1 Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик рекомендуется устанавливать перед аппаратом фильтр очистки воды.

т~ч и и __

В регионах с жесткой водой рекомендуется перед аппаратом устанавливать смягчители воды.

3.3.2 Подключение аппарата к водопроводной сети выполнить трубами или гибкими рукавами с внутренним диаметром не менее 13 мм и длиной рукавов не более 1,5 м.

3.3.3 Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным натягом труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и нарушением герметичности водяной системы.

3.3.4 Перед подключением водонагревателя к водопроводной сети необходимо слить воду из напорного трубопровода для предотвращения возможного нежелательного попадания в аппарат грязи и отложений при первом его включении.

3.3.5 После подсоединения трубопроводов к аппарату необходимо проверить герметичность мест соединений, предварительно заполнив внутренние полости трубопровода аппарата водой. Проверка герметичности производится открытием запорного вентиля холодной воды (при закрытых водоразборных кранах). Течь в местах соединений не допускается.

3.3.6 Правила монтажа аппарата при помощи гибких шлангов

Гибкие рукава, применяемые для подключения газа и воды должны иметь сертификат соответствия, где должны быть указаны технические условия на поставку, область их применения, срок службы и технические характеристики.

По истечении срока службы, указанного в сертификате, рукав должен быть обязательно заменен.

При подключении аппарата при помощи гибких рукавов необходимо соблюдать правила монтажа, которые не допускают:

— скручивание шланга относительно продольной оси;

— установку шланга с изгибом вблизи наконечников. Длина участка шланга у заделки, который не должен подвергаться изгибу, должна быть не менее 50 мм. Минимально допустимый радиус изгиба шланга, измеряемый по внешней образующей, должен составлять 90 мм (см. рис. 4).

Рис. 4. Требования к монтажу гибких шлангов

Рекомендуется:

1) применять угловые соединения и переходники во избежание изломов шлангов вблизи наконечников.

2) применять промежуточные опоры при установке длинных шлангов:

3) при прямолинейном расположении устанавливать шланги с провисанием. Рекомендуемые схемы монтажа шланга показаны в таблице 3.

3.3.7 Монтаж шланга необходимо начинать с неподвижных элементов шланга, имеющих трубную цилиндрическую резьбу.

Это требование не относится к соединению, ответной деталью которой является накидная гайка.

3.3.8 Уплотнение резьбового соединения штуцера с ответной деталью (радиальное соединение) необходимо производить с применением ленточного фторопластового уплотнительного материала (ФУМ) или герметика.

3.3.9 Резьбовое соединение накидных гаек (торцовое соединение), как подвижных, так и неподвижных, с ответным штуцером необходимо выполнять с применением прокладок.

Материал прокладок — маслобензостойкая резина, паронит или фторопласт-4.

3.3.10 После подключения воды и испытания трубопровода необходимо проверить работоспособность электронного розжига горелки, для чего:

— вставить в батарейный отсек батарейки, соблюдая полярность. Несоблюдение этого условия приведет к несрабатыванию электронного блока;

— открыть кран горячей воды, при этом между свечей электронного розжига и секцией горелки должен произойти непрерывный электронный разряд, что указывает на работоспособность электронного блока и правильность монтажа электронной системы.

При отсутствии разряда внимательно проверить надежность монтажа системы согласно принципиальной электрической схеме соединений (см. рис. 2).

Таблица 3 Правила монтажа гибких шлангов

3.4 Подключение газа 3.4.1 Для обеспечения устойчивой работы аппарата необходимо обязательно

производить подводку газовой линии металлическими трубами с внутренним диаметром не менее 13 мм или гибкими шлангами с Dу =13 мм, не менее, и длиной не более 2,5 метров.

3.4.2 При монтаже газопроводов количество разборных соединений необходимо сводить к минимуму.

3.4.3 Гибкие рукава для подвода газа, согласно требованиям СНиП 42-01-2002, должны быть стойкими к подводимому газу при заданных давлениях и температуре.

3.4.4 Правила подключения газа при помощи гибких шлангов аналогичны правилам, изложенным в п.п. 3.3.6 и 3.3.7.

3.4.5 При монтаже газовой линии к аппарату на входе в аппарат необходимо обязательно установить запорный кран.

3.4.6 Присоединение газовой трубы не должно сопровождаться взаимным натягом труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и нарушением герметичности газовой линии.

3.4.7 После подключения аппарата к газовой линии места соединений аппарата с коммуникациями должны быть проверены на герметичность.

3.4.8 Проверка герметичности в местах соединения подвода газа производится при неработающем аппарате и открытом положении запорного крана перед аппаратом.

Контроль герметичности производится путем обмыливания мест соединений или другими безопасными методами. Появление пузырьков означает утечку газа. Утечка газа не допускается.

3.5 Подключение аппарата к баллону со сжиженным газом

3.5.1 Перед подключением аппарата к баллону со сжиженным газом убедитесь в том, что Ваш аппарат настроен на работу со сжиженным газом.

3.5.2 Баллон со сжиженным газом обязательно должен быть оборудован редуктором, рассчитанным на стабилизацию давления 300 мм вод.ст. и расход газа не менее 20 л/мин.

3.5.3 После подключения баллона с сжиженным газом необходимо проверить места соединений на герметичность согласно п. 3.4.8.

3.6 Установка дымохода для отвода продуктов сгорания

3.6.1 Важнейшим условием безопасной работы аппарата является удаление всех продуктов сгорания газообразного топлива. Поэтому описанные ниже правила подсоединения трубы отработанных газов к дымоходу должны быть выполнены неукоснительно.

Дымоход должен быть герметичным и стойким к воздействию продуктов сгорания. Под стойкостью к воздействию продуктов сгорания подразумевается стойкость при тепловой нагрузке и стойкость к воздействию продуктов сгорания. Тяга в дымоходе должна быть в пределах от 2 до 30 Па.

Газоотводящая труба должна быть изготовлена из жаропрочных и коррозионностойких материалов, таких как: нержавеющая сталь, оцинкованная сталь, эмалированная сталь, алюминий с толщиной стенки не менее 0,5 мм.

Необходимо убедиться в том, что в дымоходе имеется действительно хорошая тяга (см. рисунок на странице 15).

Не используйте вентиляционные каналы для удаления продуктов сгорания. Вытяжная труба должна быть кратчайшим образом подсоединена к дымоходу (максимально допустимое удаление трубы отработанных газов от дымохода — 2 м). Вытяжная труба должна иметь небольшой уклон (2°) вверх по направлению к месту

стыковки с дымоходом.

Вытяжная труба должна иметь внутренний диаметр не менее 110 мм.

Для надежного отвода продуктов сгорания минимальная длина вертикального участка

дымохода должна быть не менее 500 мм.

Соединение аппарата с газоотводящей трубой должно быть герметичным, рис 5. 3.6.2 Вариант подсоединения вытяжной трубы показаны на рис. 5

Рис. 5 Подсоединение вытяжной трубы к аппарату

4 ИСПОЛЬЗОВАНИЕ АППАРАТА

Аппарат настроен на определенный вид газа, указанный в табличке на аппарате.

4.1 Включение аппарата

4.1.1 Перед включением аппарата откройте батарейный отсек и установите батарейки, соблюдая полярность;

4.1.2 Для включения аппарата необходимо:

1) открыть запорный вентиль холодной воды, установленный перед входом в аппарат, при этом кран горячей воды должен быть закрыт;

2) открыть запорный кран на газопроводе перед аппаратом;

3) открыть кран горячей воды. Во время протока воды должен произойти искровой разряд между электродами розжига 12 и горелкой 7 (см. рис. 1).

При первом включении из-за присутствия воздуха в газопроводе в результате монтажа аппарата розжиг горелки может произойти через 1-2 мин.

Т.к. искровой разряд длится непродолжительное время после включения воды, для повторного образования искрового разряда необходимо воду закрыть, а затем открыть. И так повторять до полного выхода воздуха, пока не произойдет розжиг горелки; В случае отсутствия розжига горелки, поверните ручку 4 в крайнее правое положение, это позволит осуществить розжиг горелки при низком давлении воды в системе.

4.2 Регулирование степени нагрева воды

4.2.1 Регулировка степени нагрева воды производится одним из нижеперечисленных способов:

— для получения максимального количества теплой воды необходимо установить ручку 4 в крайнее правое положение, а поворотом ручки 5 добиться необходимой температуры ее нагрева;

— поворотом ручки 5 газового регулятора (изменение подачи газа на основную горелку);

— изменением расхода воды, проходящей через аппарат, с помощью крана горячей воды, установленного на выходе из аппарата.

— с помощью смесителя, добавляя холодную воду до получения необходимой температуры вытекающей из крана воды.

4.2.2 При мягкой воде в водопроводе для разбавления горячей воды можно пользоваться любым из вышеперечисленных способов.

4.2.3 При жесткой воде для разбавления горячей воды не рекомендуется пользоваться смесителем воды, так как перегрев воды в теплообменнике приводит к более быстрому образованию накипи в трубах теплообменника и их засорению. При этом количество образующейся накипи пропорционально повышению температуры воды на выходе из аппарата.

РЕКОМЕНДАЦИИ. При жесткой воде, для увеличения срока эксплуатации, чистку теплообменника (см. п.5.3.3) рекомендуется проводить каждые полгода.

4.2.4 Для уменьшения интенсивности образования накипи необходимо устанавливать ручку газового регулятора в положение, обеспечивающее нагрев воды не выше 60 ⁰С. Образование накипи в теплообменнике со временем может привести к снижению температуры нагреваемой воды и ослаблению струи горячей воды.

Все остальные методы регулирования температуры жесткой воды допустимы.

4.2.5 Установив необходимую температуру воды, ручками 4 и 5 можно не пользоваться, т.к. включение и выключение горелки обеспечивается открытием или закрытием крана горячей воды.

4.3 Выключение аппарата на длительное время

4.3.1 По окончании пользования аппаратом (ночное время, длительное отсутствие дома и т.п.) его необходимо выключить, соблюдая следующую последовательность:

— закрыть кран горячей воды;

— закрыть запорный газовый кран на входе в аппарат;

— закрыть запорный вентиль холодной воды.

4.3.2 По окончании пользования аппаратом при жесткой воде необходимо:

— открыть водоразборный кран горячей воды

— установить ручку 5 в крайнее правое положение;

— пропустить воду через аппарат до теплого состояния;

— закрыть запорный газовый кран на входе в аппарат;

— закрыть запорный вентиль холодной воды на входе в аппарат.

4.4 Предохранение от замерзания

4.4.1 Если после выключения аппарата возможно замерзание воды в нем, то необходимо слить воду из аппарата следующим образом:

— закрыть запорный газовый кран и запорный кран воды перед аппаратом;

— открыть кран горячей воды;

— вывернуть сливную пробку 22 (см. рис. 1);

— слить воду;

— завернуть пробку 22 до упора и закрыть кран горячей воды.

5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для обеспечения длительной и безотказной работы аппарата и сохранения его рабочих характеристик необходимо регулярно проводить осмотр, уход и техническое обслуживание.

Для обеспечения пожаробезопасности необходимо внимательно следить за чистотой горелок, не допускать коптящего пламени при сжигании газа, которое ведет к отложению сажи на теплообменнике. При этом просветы между ребер теплообменника зарастают сажей, вследствие чего пламя выбрасывается из камеры сгорания, что может привести к пожару.

Осмотр и уход выполняются владельцем аппарата.

Проверка и очистка дымохода, ремонт и наблюдение за системой водопроводных коммуникаций осуществляются владельцем аппарата или домоуправлением.

Техническое обслуживание аппарата проводится специалистами службы газового хозяйства или другими организациями, имеющими лицензию на данный вид деятельности не реже одного раза в год.

Работы, связанные с техническим обслуживанием, не являются гарантийными обязательствами и производятся за счет потребителя.

5.1 Осмотр Ежедневно перед включением аппарата:

— не должны ощущать запах газа. При его обнаружении обращайтесь в службу газового хозяйства;

— проверять отсутствие сгораемых предметов около аппарата.

— после включения аппарата необходимо проверять картину горения горелки через окно смотровое 17: пламя должно быть голубым и не иметь желтых коптящих

С£ 99

языков , указывающих на засорение коллектора и внутренних каналов секций горелок.

Помните!

Из-за засорения внутренних каналов секций горелки поступает недостаточное количество воздуха, необходимого для нормальной работы аппарата, что приводит к неполному сгоранию газа, которое, в свою очередь, приводит к следующим явлениям:

— возможность отравления, т.к. при неполном сгорании образуется окись углерода;

— осаждение на поверхности теплообменника и на боковых поверхностях камеры сгорания сажи, которая образуется при неполном сгорании газа. Наличие сажи во много раз ухудшает работу аппарата.

5.2 Уход

5.2.1 Аппарат следует содержать в чистоте, для чего необходимо регулярно удалять пыль с верхней поверхности аппарата, а также протирать облицовку сначала влажной, а затем сухой тряпкой. В случае значительного загрязнения, сначала протирать облицовку мокрой тряпкой, смоченной нейтральным моющим средством, а затем сухой тряпкой.

5.2.2 Запрещается применять моющие средства усиленного действия и содержащие абразивные частицы, бензин или другие органические растворители для очистки поверхности облицовки и пластмассовых деталей.

ВНИМАНИЕ!

Все операции по уходу за аппаратом нужно выполнять только после его полного отключения.

5.3 Техническое обслуживание

При техническом обслуживании выполняются следующие работы:

— чистка горелки;

— чистка фильтров воды и газа;

— чистка теплообменника от накипи во внутренней полости и от сажи на наружной поверхности (при необходимости);

— замена уплотнительных соединений в газовой и водяной системах;

— проверка герметичности газовой и водяной систем аппарата;

— проверка работы датчиков по тяге и перегреву воды;

— смазка подвижных соединений (при необходимости).

1 Чистка горелки Для очистки горелки необходимо выполнить следующие операции:

— выключить аппарат;

— перекрыть кран подачи газа, снять облицовку, снять горелку;

— щеткой удалить пыль с наружных поверхностей горелки и с коллектора;

— влажной ветошью протереть коллектор и сопла;

— щеткой — «ершом» удалить пыль из внутренних каналов секций горелки;

— промыть мыльным раствором горелку, особенно ее внутренние полости при помощи щетки — «ерша». Тщательно промыть проточной водой, просушить и поставить на место.

Содержание горелки в постоянной чистоте избавит теплообменник от загрязнения сажей и увеличит его срок службы.

2 Чистка фильтров воды и газа

Снять фильтры воды и газа. Произвести их чистку при помощи струи воды и щетки. Просушить фильтр газового блока. Установить фильтры на место.

3 Чистка теплообменника

При загрязнении теплообменника необходимо произвести чистку его внешней поверхности, когда на ней образовалась сажа, и внутренней поверхности труб теплообменника, когда в них образовалась накипь. Для удаления загрязнения с внешней стороны необходимо:

— снять теплообменник и опустить в горячий раствор мыла или иного синтетического моющего средства.

— подержать его в растворе 10-15 минут и произвести чистку верхней и нижней поверхностей при помощи мягкой щетки. Промыть сильной струей воды.

— при необходимости весь процесс повторить. Для устранения накипи необходимо:

— снять теплообменник и поместить в емкость;

— приготовить 10% раствор лимонной кислоты (100 г порошковой лимонной кислоты на 1 литр теплой воды);

— залить в трубопровод теплообменника приготовленный раствор. Раствор оставить на 10-15 минут, затем слить и трубопровод тщательно промыть водой;

— при необходимости весь процесс повторить.

4 Замена уплотнительных соединений

При техническом обслуживании, когда производится разборка и сборка водных и газовых коммуникаций, необходимо обязательно устанавливать новые уплотнения.

5 Проверка герметичности газовой и водяной систем аппарата

После очередного технического обслуживания, когда производилась разборка газовых и водяных коммуникаций, необходима проверка аппарата на герметичность (см. п.п. 3.3.5 и 3.4.8).

6 Проверка работоспособности датчика тяги

Для проверки датчика тяги необходимо снять газоотводящую трубу, включить аппарат и при номинальном режиме работы (при полностью открытом газовом кране и номинальном расходе воды) закрыть газовый патрубок аппарата металлическим листом. Через 10.. .60 секунд аппарат должен отключиться.

Если аппарат не отключился, загните датчик в газоотводящее устройство 11, и повторите проверку.

После проверки установить газоотводящую трубу на место, обеспечив герметичность соединения.

7 Проверка работоспособности датчика перегрева теплообменника

Для проверки датчика перегрева теплообменника необходимо включить аппарат в номинальном режиме работы (при полностью открытом газовом кране и номинальном расходе воды), затем установить минимально возможный расход воды при максимальной мощности аппарата (ручка управления 5 должна находится в крайнем правом положении). При достижении предельной температуры указанной на датчике аппарат должен отключиться.

8 Внеочередная чистка аппарата

Проведение чистки аппарата может потребоваться чаще, чем 1 раз в год, в случае интенсивной работы аппарата в помещении, в воздухе которого содержится много пыли. Это можно определить визуально по изменившемуся цвету пламени горелки аппарата. Если пламя стало желтым или коптящим, это указывает на то, что горелка

забилась частицами пыли из воздуха, и необходимо произвести чистку и техническое обслуживание аппарата. В нормальном случае пламя должно быть голубого цвета. Внеочередную чистку аппарата необходимо обязательно произвести и в том случае, если в помещении, где установлен аппарат, были проведены строительные или ремонтные работы и в аппарат попало много строительной пыли и мусора.

9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА И МЕТОДЫ

ИХ УСТРАНЕНИЯ

Возможные неисправности аппарата и методы их устранения приведены в таблице 4.

Прежде чем приступать к ремонту водонагревателя проверьте уровень заряда батареек и электрические контакты батарейного отсека.

_______________________________________________________________ Таблица 4

Наименование неисправностей	Вероятная причина	Методы устранения
Аппарат не включается: — при открывании горячей воды искровой разряд есть, аппарат не включается — при открывании горячей воды нет искрового разряда	Закрыт запорный кран газа перед аппаратом Слабый напор воды в водопроводной сети Слабый напор воды на выходе из аппарата при нормальном на входе. — возможно засорение фильтра на входе в аппарат или фильтра в смесителе крана — наличие накипи в теплообменнике при использовании жесткой воды Ручка водяного регулятора 4 (рис. 1) установлена в крайнее левое положение. Давление воды на входе в аппарат недостаточно для срабатывания водяного регулятора В батарейном отсеке нет батареек	Открыть запорный кран газа перед аппаратом Вызвать водопроводчика Проверить фильтры и, при необходимости, прочистить Удалить накипь из теплообменника (см. 5.3.3) Повернуть ручку 4 в крайнее правое положение Вставить батарейки
Слабый искровой разряд	Нарушены контакты в электрической цепи Батарейки разрядились	Проверить контакты электрической цепи Произвести замену батареек
После непродолжительной работы аппарат отключается	Срабатывает датчик тяги, т.к. нет тяги в дымоходе или разрежение в дымоходе ниже 2 Па ров между газоотводящей трубой и присоединительными патрубками газоотводящего устройства и дымохода, а также между отдельными звеньями газоотводящей трубы Срабатывает датчик по защите от перегрева воды	Прочистить дымоход Герметизировать зазоры термостойкой самоклеющейся лентой или другими термостойкими материалами Поворотом ручки 5 уменьшить количество газа, поступающего на аппарат
Недостаточный нагрев воды при работе аппарата на максимальный нагрев	Отложение сажи на ребрах теплообменника или накипи в трубе горячей воды теплообменника. Слабое давление газа в системе (менее 10 мм вод. ст.)	Произвести чистку теплообменника согласно п.п. 5.3.3. Вызвать службу газового хозяйства
После непродолжительной работы пламя основной горелки начинает уменьшаться, а затем гаснет	Разрушена мембрана	Произвести замену мембраны водяного блока
Малый расход воды на выходе из аппарата при нормальном расходе воды в трубопроводе	Наличие накипи в теплообменнике Слабый напор воды в водопроводе Засорился фильтр в смесителе	Произвести чистку теплообменника согласно п. 5.3.3 Вызвать водопроводчика Прочистить фильтр

Наименование неисправностей	Вероятная причина	Методы устранения
	Слабый напор горячей воды. Во входной фильтр попала грязь Установлены трубы горячей воды малого сечения (внутренний диаметр менее 13 мм)	Произвести чистку входного фильтра Установить трубы нужного сечения (п.3.3.2)
Пламя горелки вялое, вытянутое, с желтыми коптящими языками	Отложение пыли на внутренних поверхностях основной горелки	Произвести чистку горелки (см. п.5.3.1
На индикаторе не высвечиваются показания температуры	Нарушен контакт в цепи индикатор- датчик температуры горячей воды Вышел из строя индикатор	Найти причину неисправности (механическое отсоединение клемм, окисление мест контакта) и устранить ее Произвести замену индикатора
При открывании крана горячей воды нет искрового разряда, аппарат не включается, батарейки исправны	Недостаточная подвижность или закисание штока Вышел из строя микровыключатель Нарушена электрическая цепь между микровыключателем и блоком управления Вышел из строя электромагнитный клапан Вышел из строя электронный блок управления	Снять с корпуса микровыключатель и освободить неподвижный шток Заменить микровыключатель Проверить контакт разъёма в блоке управления, проверить провода микровыключателя Заменить электромагнитный клапан Заменить электронный блок управления

10 ПРАВИЛА ХРАНЕНИЯ

Аппарат должен храниться и транспортироваться в упаковке только в положении, указанном на манипуляционных знаках.

Аппарат должен храниться в закрытом помещении, гарантирующем защиту от атмосферных и других вредных воздействий при температуре воздуха от минус 50 до плюс 40 ⁰С и относительной влажности не более 98 %.

При хранении аппарата более 12 месяцев последний должен быть подвергнут консервации по ГОСТ 9.014 .

Отверстия входных и выходных патрубков должны быть закрыты заглушками или пробками.

Через каждые 6 месяцев хранения аппарат должен подвергаться техническому осмотру, при котором проверяется отсутствие попадания влаги и засорений пылью узлов и деталей аппарата.

Аппараты следует укладывать не более чем в восемь ярусов при складировании в штабеля и транспортировании.

11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует безотказную работу аппарата при наличии документации на установку аппарата и при соблюдении Потребителем правил хранения, монтажа эксплуатации и технического обслуживания, установленных настоящим «Руководством по эксплуатации».

Гарантийный срок эксплуатации аппарата составляет 1 (один) год со дня продажи аппарата через розничную торговую сеть или со дня получения Потребителем (для внерыночного потребления), но не более 24 месяцев со дня производства;

Гарантийный ремонт аппарата производится специалистами прошедшими специальное обучение и имеющими допуск к данным видам работ.

Срок службы аппарата составляет не менее 10 (десяти) лет.

При покупке аппарата покупатель должен проверить отсутствие повреждений и комплектность аппарата, получить «Руководство по эксплуатации» с отметкой и

штампом магазина о продаже в талонах на гарантийный ремонт.

При отсутствии в гарантийных талонах штампа магазина с отметкой даты продажи аппарата гарантийный срок исчисляется со дня его выпуска предприятием- изготовителем.

При ремонте аппарата гарантийный талон и корешок к нему заполняются работником организации, производящей ремонт, при этом Гарантийный талон изымается.

Корешок гарантийного талона остается в руководстве по эксплуатации. Изготовитель не несет ответственность за неисправность аппарата и не гарантирует безотказную работу аппарата в случаях:

a) несоблюдения Потребителем правил установки и эксплуатации аппарата;

b) несоблюдения Потребителем правил технического обслуживания аппарата в установленный настоящим Руководством срок (не реже одного раза в год);

c) несоблюдения Потребителем, торгующей или транспортной организацией правил транспортировки и хранения аппарата;

d) механических повреждений патрубков подвода воды, газа и отвода воды.

Аппарат изготовлен в Китае, Powtek International Holdings Limited

Zhongshan Powtek Appliances Mfg., Ltd.., по адресу 23 Health Road, National Health

Technology Park, Torch Development Zone, Zhongshan, Guangdong, P. R. China

в соответствии с международным сертификатом качества ISO 9001 по заказу ООО «ТЕМП» г.Санкт-Петербург.

12 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Аппарат водонагревательный проточный газовый бытовой VEKTORLux Eco Признан годным к эксплуатации

Штамп контролера ОТК

Модель (см. на боковой поверхности аппарата)		Заводской номер (см. на боковой поверхности аппарата)

Аппарат настроен на (природный 1274 Па или 1960 Па; сжиженный 2960 Па)	…………………………. газ	Дата выпуска (см. на боковой поверхности аппарата)	……………………………. г.

Дата продажи	……………………………. г.		Штамп магазина

13 ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Аппарат установлен, проверен и пущен в работу работником газового хозяйства или другой организацией, имеющей лицензию на данный вид деятельности.

Юридический адрес: __________________________________________________

Фактический адрес: ____________________________________________________

Телефон/факс:

(Штамп с полным наименованием организации и номером лицензии)

Работник

(Фамилия И.О.) (подпись)

Об основных правилах пользования владелец аппарата проинструктирован » » 201 г.

(подпись владельца аппарата)

Техническое обслуживание проведено:
				Штамп
За	год	Работник		организации
			(Фамилия И.О.)	(подпись, дата) Штамп
За	год	Работник		организации
			(Фамилия И.О.)	(подпись, дата) Штамп
За	год	Работник		организации
			(Фамилия И.О.)	(подпись, дата) Штамп
За	год	Работник		организации
			(Фамилия И.О.)	(подпись, дата) Штамп
За	год	Работник		организации
			(Фамилия И.О.)	(подпись, дата) Штамп
За	год	Работник		организации
			(Фамилия И.О.)	(подпись, дата) Штамп
За	год	Работник		организации

(Фамилия И.О.) (подпись, дата)

Штамп магазина (подпись)

(наименование торга) 201 г.

Владелец, его адрес и телефон

т я

з и т н о м

е р

а р

а г

а н

¹№

к о ш

е р

Подпись

Выполнены работы по устранению неисправностей

Организация выполнившая ремонт

(наименование)

(адрес, телефон)

_i Слесарь

(подпись, расшифровка подписи, разборчиво)

(подпись)

УТВЕРЖДАЮ Руководитель

(наименование территориального газового хозяйства)

201 г.

(подпись)

ГАРАНТИЙНЫЙ ТАЛОН

ТАЛОН №2

на гарантийный ремонт водонагревателя проточного газового бытового VEKTORLux Eco JSD20-1/ JSD20-2/ JSD20-3

Заводской №______________________________

Продан магазином №

Штамп магазина (подпись)

(наименование торга) 201 г.

Владелец, его адрес и телефон

т я

з и т н о м

е р

а р

а г

а н 2 № а н о л а т

к о

е р

Подпись

Выполнены работы по устранению неисправностей

Организация выполнившая ремонт

(наименование)

(адрес, телефон)

_i Слесарь

(подпись, расшифровка подписи, разборчиво)

(подпись)

УТВЕРЖДАЮ Руководитель

(наименование территориального газового хозяйства)

201 г.

(подпись)

гарантийный талон

ТАЛОН №3

на гарантийный ремонт водонагревателя проточного газового бытового VEKTORLux Eco JSD20-1/ JSD20-2/ JSD20-3

Заводской №

Продан магазином №

Штамп магазина (подпись)

(наименование торга) 201 г.

Владелец, его адрес и телефон

т я

з и т н о м

е р

а р

а г

а н 3 № а н о л а т

к о

е р

Подпись

Выполнены работы по устранению неисправностей

Организация выполнившая ремонт

(наименование)

(адрес, телефон)

_i Слесарь

(подпись, расшифровка подписи, разборчиво)

(подпись)

УТВЕРЖДАЮ Руководитель

(наименование территориального газового хозяйства)

201 г.

(подпись)

Уважаемый продавец!

Проверьте пожалуйста комплектность поставки, наличие заполненного паспорта и гарантийных талонов, целостность штуцеров подвода воды и газа.

Установите в батарейный отсек элементы питания, отведите в сторону пластину на микровыключателе и убедитесь в наличии разряда между электродом розжига и горелкой (щелчки, искра) в течение не менее 5 секунд.

Перечисленные выше проверки предохранят Вас от необоснованных жалоб по качеству продаваемых изделий.

Источник

Газовые колонки Вектор являются одними из наиболее популярных приборов для обеспечения горячей водой в бытовых условиях. Они имеют простое устройство и отличаются надежностью и долговечностью. Но для достижения комфортных условий использования необходимо правильно настроить температуру горячей воды.

Основной элемент газовой колонки Вектор — горелка, которая обеспечивает нагрев воды. Настройка температуры горячей воды производится за счет регулирования пламени горелки. Но если температура горячей воды неправильно настроена, это может привести к неудовлетворительным результатам при использовании колонки.

В этой статье мы рассмотрим, как правильно настроить температуру горячей воды на газовой колонке Вектор. Мы также расскажем, какие ошибки можно допустить при настройке и как их избежать.

Содержание

Газовая колонка Вектор
Описание
Преимущества
Как правильно настроить температуру воды
Как правильно настроить температуру воды в газовой колонке Вектор
Шаг 1: ознакомьтесь с инструкцией
Шаг 2: отрегулируйте входящий газ
Шаг 3: установите желаемую температуру
Шаг 4: проверьте температуру воды
Основные принципы работы газовой колонки Вектор
Принцип нагрева воды
Принцип регулирования температуры
Принцип работы безопасности
Измерение температуры воды
Термометр для измерения температуры воды
Как использовать термометр для измерения температуры воды
Как настроить температуру воды в газовой колонке Вектор
Настройка терморегулятора
Шаг 1. Определение оптимальной температуры воды
Шаг 2. Проверка начальных настроек терморегулятора
Шаг 3. Регулировка терморегулятора
Шаг 4. Повторная проверка температуры
Вопрос-ответ
Как настроить газовую колонку Вектор?
Какую температуру воды рекомендуется установить на газовой колонке Вектор?
Что делать, если вода из газовой колонки Вектор слишком горячая?
Если температура воды в газовой колонке Вектор не поднимается выше 30 градусов, что это может означать?
Как и как часто нужно чистить газовую колонку Вектор?
Можно ли использовать газовую колонку Вектор для отопления?
Можно ли самостоятельно ремонтировать газовую колонку Вектор?

Газовая колонка Вектор

Описание

Вектор – газовая колонка, которая предназначена для нагрева воды. Она работает от природного газа и обеспечивает быстрый и надежный нагрев воды в доме и квартире. Вектор имеет компактный размер и экономичный расход газа.

Преимущества

Быстрый нагрев воды;
Экономичный расход газа;
Компактный размер;
Простая установка и обслуживание.

Как правильно настроить температуру воды

Для настройки температуры воды нужно внести изменения в регулятор подачи газа и настройку клапана воды. Обычно, температуру воды можно настроить на панели управления колонки. Не забывайте, что при более высокой температуре воды увеличивается риск опасного выхода из строя колонки или других элементов сантехники.

Как правильно настроить температуру воды в газовой колонке Вектор

Шаг 1: ознакомьтесь с инструкцией

Перед тем, как приступать к настройке температуры воды, необходимо внимательно изучить инструкцию по эксплуатации газовой колонки Вектор. Это позволит избежать ошибок и повреждений устройства.

Шаг 2: отрегулируйте входящий газ

Прежде чем настраивать температуру воды, необходимо отрегулировать входящий газ. Это можно сделать при помощи встроенного регулятора давления или воспользоваться услугами специалиста.

Шаг 3: установите желаемую температуру

На газовой колонке Вектор показаны три уровня температуры: Минимальный, Средний и Максимальный. Для установки нужной температуры необходимо повернуть регулятор в нужном направлении.

Шаг 4: проверьте температуру воды

После установки желаемой температуры необходимо проверить температуру воды при помощи термометра. При необходимости можно корректировать настройки.

Не забывайте, что слишком высокая температура воды может привести к ожогам, а слишком низкая — к бактериальной инфекции.
Однако, рекомендуемая температура воды для нормального использования составляет 60-65 градусов.

Основные принципы работы газовой колонки Вектор

Принцип нагрева воды

Газовая колонка Вектор использует принцип нагрева воды при помощи газового горелка, который расположен в специальной камере внутри устройства. Газ подается в горелку из газовой трубы, где происходит смешивание газа с кислородом воздуха и образование пламени, которое использоваться для непосредственного нагрева воды.

Принцип регулирования температуры

Одна из основных функций газовой колонки Вектор — это регулирование температуры воды. Для этого, устройство оснащено термостатом, который контролирует температуру воды. Когда температура достигает заданного уровня, термостат отключает газовый горелок, чтобы предотвратить перегрев воды. Если температура начинает опускаться ниже заданного уровня, термостат автоматически включает горелку снова, чтобы поддерживать заданную температуру воды.

Принцип работы безопасности

Вектор также обеспечивает безопасность пользователя. В случае, если газовая колонка не может успешно загореть горелку, устройство автоматически отключится, чтобы избежать образования газа в помещении. Кроме того, некоторые модели оборудованы автоматическим отключением в случае, если давление газа станет слишком высоким.

Измерение температуры воды

Термометр для измерения температуры воды

Для правильной настройки температуры газовой колонки Вектор необходимо точно измерять температуру воды. Для этого нужно обзавестись специальным термометром, который предназначен для измерения температуры воды. Такой термометр можно купить в специализированных магазинах или заказать в интернете.

Как использовать термометр для измерения температуры воды

Перед использованием термометра необходимо убедиться, что он очищен и готов к работе. Затем термометр нужно опустить в контейнер с водой и дождаться показаний термометра. Показания термометра нужно зафиксировать для последующего использования.

Как настроить температуру воды в газовой колонке Вектор

Для настройки температуры воды в газовой колонке Вектор необходимо последовательно выполнить следующие действия:

Открыть крышку газовой колонки и найти регулятор температуры.
Повернуть регулятор температуры в соответствующую сторону, чтобы установить желаемую температуру.
Дождаться, пока вода нагреется до установленной температуры.
Проверить температуру воды с помощью термометра и при необходимости скорректировать настройки газовой колонки.

Настройка терморегулятора

Шаг 1. Определение оптимальной температуры воды

Перед настройкой терморегулятора необходимо определить оптимальную температуру воды, которая будет соответствовать Вашим потребностям и условиям эксплуатации.

Учитывайте, что слишком низкая температура воды может привести к неудовлетворительному комфорту при использовании горячей воды, а слишком высокая – к опасности получения ожогов.

Шаг 2. Проверка начальных настроек терморегулятора

Проверьте, на какую температуру установлен терморегулятор по умолчанию и сравните с оптимальной температурой, которую Вы определили на предыдущем шаге.

Если температура не соответствует Вашим потребностям, переходите к следующему шагу.

Шаг 3. Регулировка терморегулятора

Откройте газовый кран и подождите, пока температура воды в колонке не стабилизируется.
Нажмите кнопку на терморегуляторе и поверните ручку до тех пор, пока не достигнете желаемой температуры воды.
После регулировки оставьте горячую воду на несколько минут, чтобы оценить, насколько установленная температура соответствует Вашим потребностям.

Шаг 4. Повторная проверка температуры

Проверьте температуру горячей воды после ее использования, чтобы убедиться, что она соответствует Вашим потребностям и обеспечивает комфортное использование без опасности получения ожогов.

Вопрос-ответ

Как настроить газовую колонку Вектор?

Начните с того, чтобы прочитать инструкцию и ознакомиться с основными функциями прибора. Затем включите газовую колонку и дождитесь, пока вода прогреется. Далее, используя контроллер температуры, установите желаемую температуру воды. После настройки температуры вода будет нагреваться до указанной температуры.

Какую температуру воды рекомендуется установить на газовой колонке Вектор?

Рекомендуется установить температуру воды на уровне 60-65 градусов Цельсия. Этого достаточно для обеспечения комфортной горячей воды в быту и при этой температуре энергозатраты будут минимальными.

Что делать, если вода из газовой колонки Вектор слишком горячая?

Если вода из газовой колонки Вектор слишком горячая, попробуйте установить более низкую температуру на контроллере температуры. Если это не помогает, возможно, потребуется проверить саму колонку или вызвать специалиста.

Если температура воды в газовой колонке Вектор не поднимается выше 30 градусов, что это может означать?

Это может означать, что колонку необходимо очистить от накипи или заменить электроды воспламенения. Также возможна неисправность термостата. В любом случае, потребуется обращение к специалисту для диагностики и ремонта.

Как и как часто нужно чистить газовую колонку Вектор?

Чтобы предотвратить образование накипи и коррозии, рекомендуется проводить чистку и обслуживание газовой колонки Вектор раз в год. Для этого потребуется снять крышку и очистить теплообменник от накипи и других загрязнений. Если вы живете в районе с жесткой водой или используете колонку часто, возможно потребуется проводить чистку чаще.

Можно ли использовать газовую колонку Вектор для отопления?

Газовую колонку Вектор нельзя использовать для отопления, так как это может привести к повреждению прибора и опасным последствиям. Колонка предназначена исключительно для подогрева воды в быту.

Можно ли самостоятельно ремонтировать газовую колонку Вектор?

Ремонт газовой колонки Вектор лучше доверить профессионалам, так как это связано с риском получения травм и нанесения ущерба прибору. Неквалифицированный ремонт может также стать причиной аварий и опасных ситуаций. Если у вас возникли проблемы с колонкой, лучше вызвать специалиста.

Источник

Газовая колонка является одним из необходимых устройств в каждом доме или квартире. Она обеспечивает комфорт и удобство при использовании горячей воды. Если у вас установлена газовая колонка Вектор и вам необходимо настроить ее, то данная пошаговая инструкция поможет вам это сделать.

Первым шагом является установка правильной температуры воды. Для этого включите газовую колонку и дождитесь, пока вода прогреется. Затем используйте регулятор температуры, который обычно находится на передней панели газовой колонки, чтобы достичь желаемой температуры. Обратите внимание, что рекомендуется установить температуру примерно в 50-55 градусов Цельсия, чтобы избежать возможных ожогов.

Далее, следующим шагом является проверка настроек безопасности. Газовая колонка Вектор оборудована различными сенсорами и функциями безопасности, которые защищают от утечек газа и других аварийных ситуаций. Внимательно прочитайте инструкцию по эксплуатации газовой колонки, чтобы ознакомиться с основными настройками безопасности и убедиться, что они работают правильно.

И, наконец, не забудьте о техническом обслуживании газовой колонки. Регулярное обслуживание поможет сохранить ее в хорошем состоянии и продлить ее срок службы. Обратитесь к специалисту, чтобы он проверил состояние газовой колонки и выполнить необходимую чистку и замену деталей, если это требуется.

Важно следовать указанным шагам и рекомендациям при настройке газовой колонки Вектор. Это поможет избежать возможных проблем и обеспечит безопасность и эффективность работы газовой колонки. В случае возникновения каких-либо трудностей или неисправностей, рекомендуется обратиться к специалисту, чтобы он помог вам с настройкой и ремонтом газовой колонки.

Теперь у вас есть все необходимые знания и инструкции для настройки газовой колонки Вектор. Приступайте к работе и наслаждайтесь комфортом горячей воды в своем доме или квартире!

Содержание

Подготовка к установке газовой колонки Вектор
Необходимые инструменты
Проверка подключения газа
Подготовка помещения
Подготовка газовой колонки
Заключение
Пункт №1: Проверка доступности газа
Пункт №2: Подготовка инструментов и материалов
Пункт №3: Выбор места установки
Пункт №4: Подключение газовой колонки
Пункт №5: Проверка работы системы
Пункт №6: Обслуживание и уход за газовой колонкой

Подготовка к установке газовой колонки Вектор

Правильная установка газовой колонки Вектор требует предварительной подготовки. В этом разделе мы расскажем, каким образом можно провести подготовку к установке газовой колонки.

Необходимые инструменты

Перед установкой газовой колонки Вектор необходимо подготовить необходимые инструменты. Вот список основных инструментов, которые понадобятся:

Отвертка — для откручивания и закручивания винтов и креплений.
Труборез — для обрезания трубы.
Газовый ключ — для обслуживания газовых присоединений.
Монтажный ключ — для установки газовой колонки на крепления.
Гидравлический ключ — для восстановления уплотнения соединений.
Монтажная лента — для герметизации резьбовых соединений.

Проверка подключения газа

Перед установкой газовой колонки Вектор необходимо проверить наличие и правильность подключения газа. Для этого следует обратиться к газовой службе или другому специалисту, чтобы они провели проверку газопровода и дали рекомендации по установке.

Подготовка помещения

Перед установкой газовой колонки Вектор необходимо подготовить помещение, в котором она будет устанавливаться. Вот несколько рекомендаций:

Убедитесь, что в помещении есть достаточное количество вентиляции.
Удалите все горючие материалы из области установки газовой колонки.
Обеспечьте легкий доступ к газовым соединениям и кабелям.
Установите прибор на уровне мощности горячей воды.

Подготовка газовой колонки

Перед установкой газовой колонки Вектор необходимо проверить ее наличие и целостность. Убедитесь, что у вас есть все необходимые компоненты и аксессуары для установки. Проверьте гарантийные условия и инструкции по безопасности.

Заключение

Подготовка к установке газовой колонки Вектор — это важный этап процесса установки. Правильная подготовка поможет сэкономить время и избежать проблем в ходе установки. Убедитесь, что у вас есть все необходимые инструменты, проверьте подключение газа, подготовьте помещение и проверьте газовую колонку перед установкой.

Пункт №1: Проверка доступности газа

Перед установкой газовой колонки Вектор необходимо убедиться в наличии газа в системе. Для этого следуйте указанным ниже шагам:

Проверьте наличие газа в газовой системе

Для начала убедитесь, что газовая система в вашем доме подключена и работает. Вам нужно проверить, что у вас есть газовые трубы, подключенные к домовой газовой сети и что газ поступает в вашу квартиру или дом.

Проверьте газовый счетчик

Убедитесь, что газовый счетчик установлен и работает. Проверьте, что на счетчике отображается текущий расход газа. Если счетчик работает и показывает расход, это означает, что газ поступает в ваш дом.

Проверьте наличие газа на газовой плите

Включите газовую плиту и убедитесь, что газ поступает на нее и пламя горит стабильно. Если газовая плита работает нормально, значит газ есть в системе и его можно использовать для работы газовой колонки Вектор.

Если все перечисленные выше этапы прошли успешно и газ доступен в вашем доме, вы можете продолжать установку газовой колонки Вектор. Если у вас возникли трудности или вы обнаружили неполадки в газовой системе, рекомендуется обратиться к специалистам для дополнительной проверки и ремонта.

Пункт №2: Подготовка инструментов и материалов

Для настройки газовой колонки Вектор вам понадобятся следующие инструменты и материалы:

Рожковый ключ;
Отвертки разных размеров;
Шестигранники;
Труборез;
Прокладки и уплотнения;
Газовый ключ;
Термоусадочная трубка;
Обрезиненная прокладка;
Герметик для газовых систем.

Убедитесь, что вы имеете все необходимые инструменты и материалы перед началом настройки газовой колонки Вектор. Для выполнения определенных шагов могут потребоваться дополнительные инструменты, но основной список выше поможет вам справиться с основной частью настройки.

Пункт №3: Выбор места установки

Выбор места установки газовой колонки Вектор является одним из ключевых шагов в ее установке. Правильно выбранное место обеспечит безопасность работы колонки и удобство ее использования.

Перед выбором места установки необходимо учесть следующие факторы:

Безопасность: Место установки должно быть безопасным и соответствовать требованиям пожарной безопасности. Колонка должна быть установлена в хорошо проветриваемом помещении, где отсутствуют горючие и легковоспламеняющиеся материалы. Она не должна быть доступна для детей и животных. Важно установить колонку на достаточном удалении от источников тепла и открытого пламени.
Подключение: Место установки должно быть удобным для подключения газовой колонки к газопроводу. Рекомендуется обеспечить доступные места для монтажа газовых труб и системы вентиляции. В случае отсутствия возможности удобного подключения, необходимо перед началом установки проконсультироваться с профессионалами.
Особенности помещения: Место установки должно учитывать особенности помещения, где будет установлена колонка. Необходимо учитывать наличие доступа к электричеству, водопроводу и сливу воды, так как газовая колонка может быть также использована для подогрева воды.
Размер и вес колонки: При выборе места установки необходимо учесть габариты и вес газовой колонки Вектор. Она должна быть установлена на прочной и ровной поверхности, которая способна выдерживать ее вес.

Помните, что выбор места установки газовой колонки Вектор является ответственным и важным этапом, который может повлиять на безопасность и эффективность работы колонки.

Пункт №4: Подключение газовой колонки

На данном этапе рассмотрим процесс подключения газовой колонки Вектор. Для обеспечения безопасной установки и работы колонки необходимо соблюдать следующие шаги:

Подготовьте все необходимые инструменты и материалы: газовую колонку Вектор, гибкий газовый шланг, газовые фитинги, газовый счетчик, газоанализатор, монтажные крепежные элементы, краны и др.
Выполните установку газовой колонки согласно рекомендациям производителя и монтажной инструкции. Обратите внимание на требования к расстоянию до стен и других объектов.
Подключите газовый шланг к газовой колонке и газопроводу. Устанавливайте только гофрированные газовые шланги, которые имеют необходимые сертификаты качества. Обратите внимание на правильность установки прокладок и герметичность соединений.
Установите газовый счетчик и газоанализатор в соответствии с требованиями газоснабжающей организации и нормативными документами.
Устанавливаются дополнительные элементы подключения, такие как краны, фитинги и другие крепежные детали для обеспечения безопасности работы газовой колонки.
Проверьте герметичность всех соединений. Для этого можно использовать проверку на утечку газа с помощью газового детектора или мыльного раствора.
После проверки герметичности системы подачи газа можно провести испытание газовой колонки. Включите водонагреватель и проверьте его работоспособность.
По завершении всех работ переведите газовую колонку Вектор в эксплуатацию в соответствии с рекомендациями производителя.

При подключении газовой колонки Вектор рекомендуется обращаться к специалистам, имеющим опыт в данной области и соответствующие лицензии. Неправильное подключение колонки может привести к авариям, повреждениям и опасным ситуациям.

Пункт №5: Проверка работы системы

После завершения всех предыдущих шагов вы можете приступить к проверке работы вашей газовой колонки Вектор. Для этого выполните следующие действия:

Откройте кран газового баллона или вентиль на газопроводе для подачи газа в систему.
Установите температуру воды, используя регулировочный элемент на колонке. Рекомендуется установить среднюю температуру, чтобы избежать перегрева или недогрева воды.
Откройте горячий кран в любой сантехнической точке, например, душе или раковине. Дайте воде протечь некоторое время для удаления возможных воздушных пробок.
Обратите внимание на пламя горелки газовой колонки. Оно должно быть синего цвета и стабильно гореть без шумов или трещин.
Убедитесь, что вода нагревается до нужной температуры. Для этого можно воспользоваться термометром или проверить комфортную температуру воды с помощью рук.

Если все действия прошли без проблем и газовая колонка работает правильно, это означает, что настройка системы была выполнена успешно. В случае возникновения проблем или неправильной работы системы рекомендуется обратиться к специалисту для проведения дополнительной проверки и настройки.

Пункт №6: Обслуживание и уход за газовой колонкой

Для гарантированного и долговечного функционирования газовой колонки необходимо регулярное обслуживание и правильный уход. В этом разделе мы рассмотрим основные меры по уходу за газовой колонкой Вектор.

Очистка фильтров: Периодически необходимо проверять и чистить фильтры колонки, чтобы предотвратить засорение и снижение производительности. Следует отключить газовую колонку от источника газа и остудить ее перед началом работы. Открывайте корпус и переместите фильтры. Очистите их от грязи и других загрязнений, затем поместите их обратно на свое место.
Проверка и защита от накипи: При накоплении накипи на внутренних поверхностях колонки может снизиться ее эффективность. Как правило, устройства газовых колонок имеют встроенные механизмы для самостоятельного обнаружения и предотвращения образования накипи. Однако, рекомендуется регулярно проверять и отчищать теплообменники и обмундирование в случае образования накипи.
Поддержание циркуляции воды: В случае прекращения циркуляции воды или снижения ее скорости, газовая колонка может выйти из строя или снизить эффективность. Рекомендуется проверить циркуляцию воды и, при необходимости, удалить преграды или засорения.
Следите за помпой: Помпа является важной частью газовой колонки и отвечает за подачу воды. Регулярно проверяйте работу помпы, чтобы убедиться, что она функционирует должным образом.
Проверка и регулировка газового клапана: Защита от утечек газа является критически важным аспектом работы газовой колонки. Рекомендуется проверить и регулировать газовый клапан, чтобы предотвратить возможные утечки.
Обновление запчастей: В случае необходимости замените поврежденные или изношенные запчасти газовой колонки. Рекомендуется покупать оригинальные запчасти или обращаться к специалистам для установки новых запчастей.

Регулярный уход и обслуживание газовой колонки Вектор позволят продлить ее срок службы и обеспечить эффективное и безопасное функционирование. Если вы не уверены в своих навыках обслуживания, лучше обратиться к профессионалам, которые помогут вам правильно обслуживать и ухаживать за вашей газовой колонкой.

Источник

Включение прибора
Как осуществляется регулировка температуры
Отключение аппарата
Требования к помещению
Обслуживание устройства
Возможные поломки и способы их устранения

Включение прибора

Первым этапом является установление элементов питания. Для этого откройте отсек для батареек и установите их, соблюдая полярность. Затем нужно открыть вентиль холодной воды и газовый. Откройте на ближайшем из смесителей кран с горячей жидкостью.

В момент, когда жидкость протекает через водяной узел, происходит искровое возгорание и, благодаря этому, зажигается горелка. Если включение происходит впервые или после длительного простоя, в газовой магистрали возможно скопление воздуха, для того, чтобы его удалить, понадобится несколько раз открывать смеситель с удержанием на минуту, а затем закрывать.

Если загорание горелки происходит, нужно повернуть рычаг регулировки водяного напора (расположена справа) вправо, это даст возможность включить устройство Vektor JSD 20, когда понизилось давление жидкости в системе.

Как осуществляется регулировка температуры

Для того, чтобы получить большой напор горячей воды, нужно правую рукоятку выкрутить максимально вправо, а левой рукояткой, которая регулирует подачу газа, подстроить нужную температуру.

Однако, если из вашего крана течет жесткая вода, не рекомендуется задавать сильно высокую температуру нагрева, она должна быть такой, чтобы на смесителе не требовалось разбавлять ее. Диапазон нагрева 45-55 градусов.

В противном случае это приведет к неисправности устройства и образованию на стенках теплообменника налета, который будет препятствовать нормальному нагреву и протоку жидкости. Чистку теплообменника, если у вас в водопроводе жесткая вода, необходимо проводить каждые 6 месяцев.

Отключение аппарата

Рекомендуется отключать прибор на ночь и если вы не планируете пользоваться им длительный промежуток времени.

Сделайте это следующим образом:

Закрыть кран горячей воды.
Перекрыть запорный газовый вентиль.
Перекрыть подачу воды к газовому устройству.

Рекомендации по отключению, если в водопроводе жесткая вода:

Открыть на смесителе горячую воду.
Повернуть рычаг регулировки газа вправо до упора (находится слева).
Подождать, пока начнет течь холодная вода.
Перекрыть подачу газа и воды к устройству.

Требования к помещению

Устанавливаются только в нежилых помещениях, например, кухня. В инструкции к газовой колонке Вектор JSD20 W написано о категорическом запрете устанавливать в подвальных помещениях. Помещение должно быть отапливаемое. Не допускать понижения температуры ниже 5 градусов тепла. Если есть вероятность снижения температуры, слейте воду из системы.

Предъявляются следующие требования к помещению: высота потолка от 2,2 метра, объем комнаты от 8 метров кубических, обязательно наличие открывающегося окна и двери.

Обслуживание устройства

Для четкой и безотказной работы газовой колонки необходимо своевременно проводить определенные действия. К ним относится визуальный осмотр, техническое обслуживание.

Дабы избежать возникновения пожароопасных ситуаций следите за состоянием запальной группы и основной горелки, своевременно прочищайте их от накопившегося нагара, следите за тем, чтобы просветы в теплообменнике не засорялись сажей.

Сам корпус необходимо очищать от пыли, используя мыльный раствор. Категорически запрещается класть что- либо на устройство, или завешивать его.

Техническое обслуживание необходимо проводить один раз в году, оно включает в себя:

Очистку горелки.
Прочистку или замену фильтров, водяного и газового.
Очистку теплообменника.
Также нуждаются в замене и прокладки.
Выполнение смазки всех подвижных элементов.
Проверка исправности контроллера тяги и водяного датчика.

Перед каждым включением нужно проверить:

В помещении не должно быть запаха газа, если произошла утечка, немедленно откройте окно для проветривания, и вызовите службу газа.
Исправность дымоходной системы.

Возможные поломки и способы их устранения

Далее попробуем разобраться, как можно произвести ремонт своими руками. Ниже будет приведен тип неисправности и возможный способ ее решения. Перед тем, как приступить к каким либо ремонтным работам, нужно отключить все коммуникации, для этого перекройте газовый и водяной вентили.

Если колонка не зажигается, когда есть искровой разряд, то причиной могут быть:

Перекрыта подача газа. Откройте вентиль.
Недостаточный напор воды в системе. Следует обратиться в коммунальные службы с заявкой о маленьком напоре. Если это проблема постоянная, нужно перед устройством установить насос, который сможет создавать требуемый поток.
Низкий напор воды на выходе при достаточном на входе в устройство. Может быть засорен водяной фильтр на входе в устройство, нужно прочистить его. Также еще одной причиной может быть накипь в теплообменнике.

Водяной узел газовой колонки
Тут нужно проделать более серьезную работу, необходимо снять его и прочистить при помощи специальных средств, в состав которых входят кислоты, способные разрушать налет. Также можно приготовить раствор самостоятельно при помощи лимонной или уксусной кислоты.

Если искровой разряд отсутствует:

Реле, регулирующее напор воды, установлено на самое маленькое значение. Переведите его в максимальное положение.
Возможно, сели или испортились батарейки. Откройте отсек, где они хранятся, посмотрите, возможно они потекли, в этом случае потребуется прочистить все от окисления и приобрести новые батарейки.

После того, как колонка проработала какое-то время, она отключается:

Может происходит срабатывание датчика тяги по причине отсутствия тяги. Проверить это можно, используя обычную горящую спичку, поднеся ее к дымоходу, если тяга хорошая, огонь будет отклоняться или потухнет. Если этого не происходит, прочистите ее сами или обратитесь за помощью в специальную службу.

Датчик тяги газовой колонки
Негерметичны соединения в месте стыка газоотводящей трубки. Необходимо проверить герметичность и уплотнить термостойким уплотнительным материалом.
Произошло срабатывание датчика контроля нагрева воды. Уменьшите температуру нагрева при помощи левого реле.

Низкая температура нагрева жидкости при том, что расход газа установлен на максимум:

Отложение нагара на стенках теплообменника, или большое количество накипи внутри его самого. Очистите внешнюю поверхность, для этого понадобится снять его, поместить в горячий мыльный раствор на 20-30 минут, затем прочистить остатки грязи щеткой. Просушить и установить на прежнее место.
Для того чтобы прочистить внутреннюю часть, потребуется также снять его, поставить на небольшой огонь емкость, заполненную наполовину водой, погрузить его туда и влить очистительный кислотный раствор. Оставить на огне на час, затем промыть под проточной водой и установить на прежнее место.
Недостаточное давление газа. Обратиться в службу газа.

Колонка работает какое-то время, затем постепенно огонь гаснет. Причиной служит вышедшая из строя или засоренная мембрана. Для этого придется разобрать водогазовый узел, извлечь мембрану и заменить ее на новую. Более надежной считается мембрана, выполненная из силикона.

Силиконовая мембрана

Если изменился цвет пламени основной горелки на желтый и оно стало слабым. Это происходит по причине скопления пыли и сажи внутри горелки. Естественно, решение может быть только одно — это чистка.

Для этого придется снять ее, при помощи щетки удалите пыль с поверхности и коллектора, смоченной в мыльном растворе губкой протрите сопла и коллектор. Также при помощи щетки и воды промойте внутренние каналы и секции. Просушите все и установите на прежнее место.

Источник

Включение прибора

Газовая колонка Vector JSD 20-W

Антон

Эта газовая колонка просто создана для районов со слабым напором воды. Можно даже не приобретать дополнительный насос, увеличивающий давление. Конструкция достаточно удачная, хотя и не лишена некоторых недостатков. Радует долговечный теплообменник, установленный в колонке, отсутствие лишних «наворотов» и излишеств, лишь увеличивающих стоимость газовых колонок. Конечно же, это типичная китайская модель, но вы смело можете рассчитывать на несколько лет почти беспроблемной эксплуатации. Самым ярким недостатком, который я отметил, является быстрый расход емкости батареек – при интенсивном использовании их нужно менять каждый один-два месяца.

Достоинства:

Для меня была критична цена, которая оказалось очень низкой. Как я сумел понять в магазине, найти модель с аналогичным соотношением цены и качества будет сложно;
Простая конструкция с минимальным набором дополнений, что лишь увеличивает надежность колонки.

Недостатки:

Сложно добиться нужной температуры, показания на термометре все время плавают и вниз;
Иногда поджигается с хлопком, хотя горелка и теплообменник чистые, ничто не мешает нормальному горению пламени.

Как осуществляется регулировка температуры

Газовая колонка JSD 12-W

Евгений

Я считаю, что это отличная колонка за те деньги, которые за нее просят. Вполне приличный внешний вид, простая конструкция, минимум электроники, электроподжиг от двух батареек. Работает она так, как и положено работать дешевому китайскому аппарату, хотя на рынке встречаются модели похуже и подороже. Поэтому я не понимаю гневного ора людей, которые покупают дешевые колонки и жалуются на их недостатки – если вас что-то не устраивает, то куда вы смотрели при покупке? Брали бы уже напичканные электроникой модели с модуляцией пламени и поддержкой температуры. Я считаю, что Vector JSD 12-W полностью оправдывает свою небольшую стоимость, а недостатки имеются у любой колонки.

Достоинства:

Дешевая модель для непритязательных пользователей, без «наворотов»;
Приличный внешний вид, без излишеств;
Нормально стартует при минимальном давлении воды.

Недостатки:

Иногда долго зажигается, проблема решается заменой батареек. Как выяснилось, сюда нужны нормальные батарейки, а они стоят дорого;
Через полгода начала капать вода из некоторых соединений, пришлось лезть внутрь и подтягивать.

Отключение аппарата

Сделайте это следующим образом:

Закрыть кран горячей воды.
Перекрыть запорный газовый вентиль.
Перекрыть подачу воды к газовому устройству.

Рекомендации по отключению, если в водопроводе жесткая вода:

Открыть на смесителе горячую воду.
Повернуть рычаг регулировки газа вправо до упора (находится слева).
Подождать, пока начнет течь холодная вода.
Перекрыть подачу газа и воды к устройству.

Газовая колонка Вектор JSD 11-N

Григорий

Отличная колонка для дачи, так как для этой модели просто не нужен дымоход. Из-за небольшой производительности продуктов сгорания выделяется настолько мало, что их можно выпускать прямо в атмосферу. На всякий случай потом проветриваем помещение. Также радуют небольшие размеры колонки и возможность подключения баллонного газа, чему порадовались наши соседи по дачному участку – у них в домике газа нет, а живут они на даче все лето. Теперь они тоже радуются наличию горячей воды и возможности искупаться или помыть посуду под теплой водой. Если бы еще колонка не тухла при изменении напора воды (на даче давление постоянно скачет), то было бы вдвойне замечательно. Но в целом мы довольны.

Требования к помещению

Газовая колонка Вектор LUX Eco 20-2

Анжела

Раньше я думала, что все газовые колонки белые. Мое удивление вызвала именно эта модель, так как она была оснащена стеклянной панелью с приятным рисунком. В результате в моей ванной комнате висит не безликое устройство, а красивая колонка с отличным внешним видом, соответствующим дизайну помещения. Надежность я бы оценила на 4, так как газовая колонка Вектор зажигается и тухнет без видимых причин – мастер сказал, что это «глючит» датчик тяги и посоветовал избавиться от него. Иногда приходится корректировать температуру нагрева, так как давление и температура воды постоянно меняются. На передней панели есть небольшой дисплей, где показывается температура – это очень удобно.

Достоинства:

Превосходный внешний вид, красивая панель с минимумом излишеств;
Низкий уровень шума при работе горелки, моя старая колонка шумела намного громче;
Быстро нагревает воду, не нужно долго ждать быстрого прогрева.

Недостатки:

Щелкает, когда остывает – иногда это пугает неожиданностью;
Со временем начала протекать, оказалось, что прохудился теплообменник, пришлось платить за ремонт;
Трудной «поймать» нужную температуру, хотя при столь низкой стоимости и минимальном функционале это трудно назвать весомым недостатком.

Обслуживание устройства

Техническое обслуживание необходимо проводить один раз в году, оно включает в себя:

Очистку горелки.
Прочистку или замену фильтров, водяного и газового.
Очистку теплообменника.
Также нуждаются в замене и прокладки.
Выполнение смазки всех подвижных элементов.
Проверка исправности контроллера тяги и водяного датчика.

Перед каждым включением нужно проверить:

В помещении не должно быть запаха газа, если произошла утечка, немедленно откройте окно для проветривания, и вызовите службу газа.
Исправность дымоходной системы.

Недостатки газовых колонок Вектор

Большинство пользователей уверены в том, что за небольшие деньги они приобретают супер агрегат, который оснащен всеми техническими характеристиками и функциями. Однако это абсолютно не так. Стоит понимать, что в связи с использованием максимально экономичного варианта китайских запчастей, подобная колонка не сможет служить долгие годы, как, например, аналогичные модели более дорого ценового сегмента. В некоторых случаях уже через некоторое время могут понадобиться альтернативные варианты замены комплектующих.

Возможные поломки и способы их устранения

Если колонка не зажигается, когда есть искровой разряд, то причиной могут быть:

Перекрыта подача газа. Откройте вентиль.
Недостаточный напор воды в системе. Следует обратиться в коммунальные службы с заявкой о маленьком напоре. Если это проблема постоянная, нужно перед устройством установить насос, который сможет создавать требуемый поток.
Низкий напор воды на выходе при достаточном на входе в устройство. Может быть засорен водяной фильтр на входе в устройство, нужно прочистить его. Также еще одной причиной может быть накипь в теплообменнике.

Преимущества газовых колонок Вектор

Газовые проточные водонагреватели от рассматриваемого производителя имеют ряд видимых преимуществ, благодаря которым и стали широко использоваться российскими потребителями. И в первую очередь — это доступная цена. Не каждый человек готов отдать за подобное оборудование более 10 тысяч рублей, а обойтись без него, проживая в частном доме, не всегда возможно. В модельном ряду газовых колонок Vektor присутствуют устройства не дороже 4000 рублей, в то же время они способны решить все универсальные задачи.

При покупке такого оборудования стоит учитывать и затраты на установку. Монтажом подобных газовых конструкций должны заниматься только квалифицированные специалисты.

Стильный вид помогает сохранить модный дизайн помещения. Поскольку колонка выпускается в универсальной цветовой гамме, то она не будет акцентировать на себе внимание, а в некоторых случаях может даже стать декорирующим элементом. Кроме того, производитель Вектор заботиться об экономии места в помещении, поэтому газовая колонка не имеет больших размеров. В том случае, если устройство по каким-либо причинам выйдет из строя, то на любом рынке можно найти запчасти китайского производства, которые не требуют больших финансовых затрат, а также продлят службу колонки.

У колонки удобная система управления. Современные модели имеют две ручки для регулировки подачи газа на горелку и количества воды, протекающей через теплообменик. В некоторых устройствах имеется еще один переключатель — между режимами зима/лето. На первой программе горелка работает на все секции, при программе «Лето» часть секций отключается. На корпусе (при наличии электронного дисплея) можно посмотреть установленный температурный режим воды.

Составляющие колонки

( 1 оценка, среднее 4 из 5 )

Источник
