VB601

VIDEO BABY MONITOR

USER’S GUIDE

Table of contents

1. Safety Instructions …………………………………….6

2. Getting started …………………………………………………7

2.1 Baby unit power supply ……………………………7

2.2 Parent unit power supply…………………………..8

3. Using the Baby Monitor VB601. …………………………9

3.1 Setting up …………………………………………….9

3.2 Pairing camera……………………………………..10

3.3 Night vision………………………………………….10

3.4 Music player………………………………….10

3.5 Talk function………………………………………..10

3.6 Adjusting the volume ……………………….10

3.7 Reset the parent unit………………………..10

4. Monitoring screen icons……………………………………11

5. Menu Options…………………………………………12

5.1 Main menu ……………………………………………12

5.2 Camera Registration……………………………….13

5.3 Alarm……………………………………………………13

5.4 Settings………………………………………………..14

5.5 System info…………………………………….15

6. Wall mounting instructions………………………………..16

WELCOME…

to your new VB601 Baby Monitor!

Thank you for purchasing the VB601. Now you can see

and hear your baby sleeping in the other room or you can

monitor your older children in their playroom.

This User’s Guide provides you with all the information

you need to get the most from your product.

Before you can use the baby monitor, we recommend

you insert and fully charge the battery in the parent unit,

so that it continues to work if you disconnect it from the

mains power to carry it to another location. Please read

the Safety Instructions on page 6 before you install the

units.

Got everything?

1 x Parent Unit

1 x Baby Unit

2 x Power adapter

1. Safety Instructions

WARNING

This baby monitor is compliant with all relevant standards

regarding electromagnetic fields and is, when handled as

described in the User’s Guide, safe to use. Therefore,

always read the instructions in this User’s Guide carefully

before using the device.



Adult assembly is required. Keep small parts away

from children when assembling.



This product is not a toy. Do not allow children to

play with it.



This baby monitor is not a substitute for responsible

adult supervision.



Do not place the baby unit or cables in the cot or

within arm’s reach of the baby (at least 1 meter

away).



Keep the cords out of reach of children.



Do not use the baby monitor near water or a heat

source



Only use the power adapters provided.



Keep the distance above 20cm for long time using;

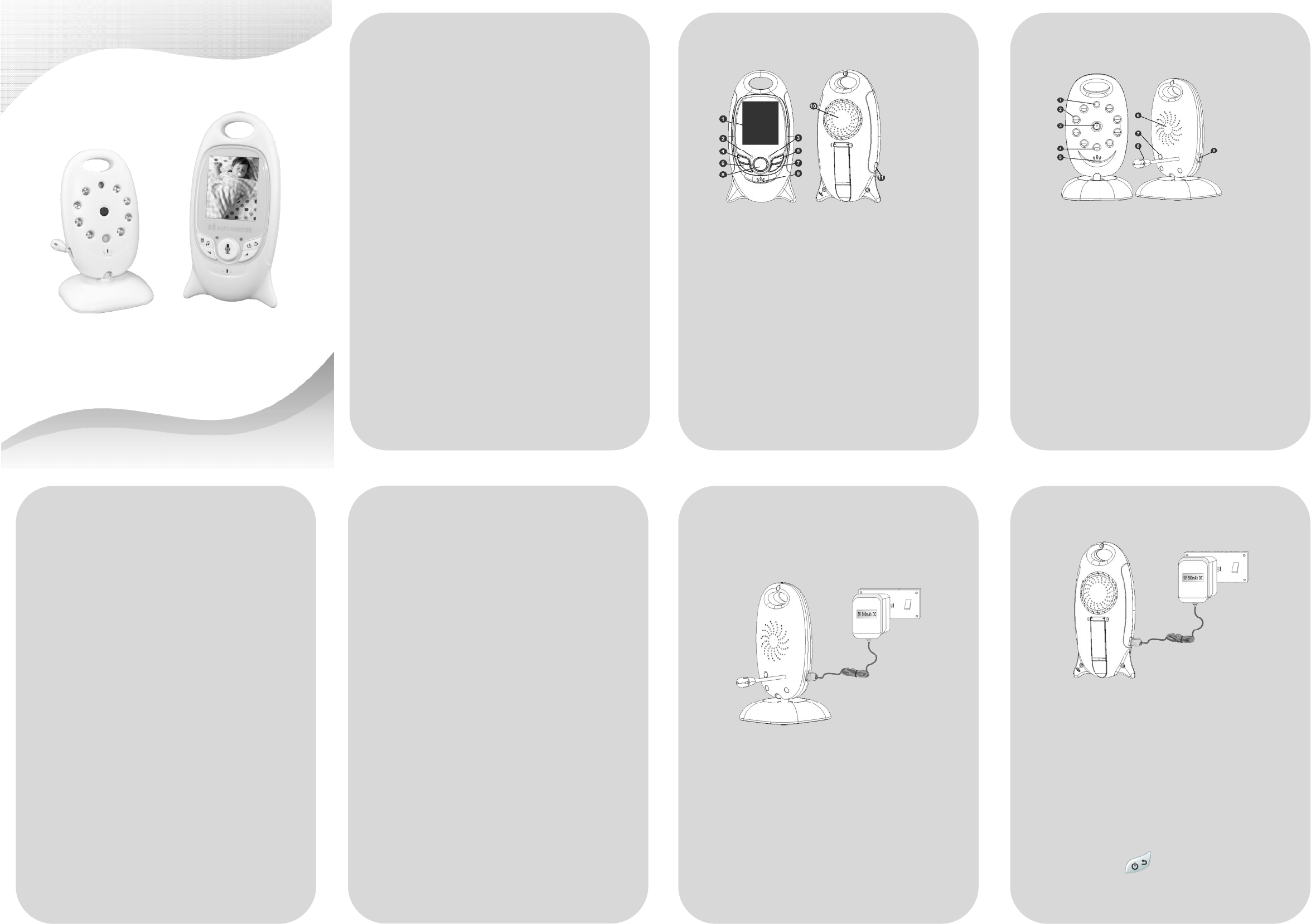

Overview of your Parent unit

Lcd display

Signal

indicating

led

Power

indicating

led

Menu key / Music play control key(long press)

Power key / Return key

Volume – key / Down key (menu screen)

Volume + key / Up key (menu screen)

PTT key

Microphone

10. Speaker

11. Power adapter connector

2. Getting started

2.1 Baby unit power supply

Connect the small plug of the power adapter to the

baby unit and the other end to the mains socket.

NOTE: Only use the power adapter provided

A green light led will display indicate the baby unit is

working

Overview of your Baby unit

Light Sensor

Infrared LEDS

Camera Lens

Power LED

Microphone

Speaker

Pair key

Temperature Sensor

Power adapter connector

2.2 Parent unit power supply

Charging

the

parent

unit

fully

recommended. This will allow the unit to operate on

battery in the event of a power failure.

Connect the plug of the power adapter to the parent

unit and the other end to the mains socket

NOTE: Only use the power adapter provided

The LCD

screen

illuminates

automatically after a few seconds.

Press and hold

key at least 3 seconds to turn

on the parent unit.

before

use

and starts

Источник

VB601

VIDEO BABY MONITOR

USER’S GUIDE

WELCOME…

to your new VB601 Baby Monitor!

Thank you for purchasing the VB601. Now you can see

and hear your baby sleeping in the other room or you can

monitor your older children in their playroom.

This User’s Guide provides you with all the information

you need to get the most from your product.

Before you can use the baby monitor, we recommend

you insert and fully charge the battery in the parent unit,

so that it continues to work if you disconnect it from the

mains power to carry it to another location. Please read

the Safety Instructions on page 6 before you install the

units.

Got everything?

1 x Parent Unit

1 x Baby Unit

2 x Power adapter

1. Safety Instructions

WARNING

This baby monitor is compliant with all relevant standards

regarding electromagnetic fields and is, when handled as

described in the User’s Guide, safe to use. Therefore,

always read the instructions in this User’s Guide carefully

before using the device.

 Adult assembly is required. Keep small parts away

from children when assembling.

 This product is not a toy. Do not allow children to

play with it.

 This baby monitor is not a substitute for responsible

adult supervision.

 Do not place the baby unit or cables in the cot or

within arm‘s reach of the baby (at least 1 meter

away).

 Keep the cords out of reach of children.

 Do not use the baby monitor near water or a heat

source

 Only use the power adapters provided.

 Keep the distance above 20cm for long time using;

2. Getting started

2.1 Baby unit power supply

1. Connect the small plug of the power adapter to the

baby unit and the other end to the mains socket.

NOTE: Only use the power adapter provided

2. A green light led will display indicate the baby unit is

working

Overview of your Parent unit

1. Lcd display

2. Signal indicating led

3. Power indicating led

4. Menu key / Music play control key(long press)

5. Power key / Return key

6. Volume – key / Down key (menu screen)

7. Volume + key / Up key (menu screen)

8. PTT key

9. Microphone

10. Speaker

11. Power adapter connector

Overview of your Baby unit

1. Light Sensor

2. Infrared LEDS

3. Camera Lens

4. Power LED

5. Microphone

6. Speaker

7. Pair key

8. Temperature Sensor

9. Power adapter connector

Table of contents

1. Safety Instructions ……………………………….……6

2. Getting started ……….……….……….………………………7

2.1 Baby unit power supply .……………….………….7

2.2 Parent unit power supply……….……..…………..8

3. Using the Baby Monitor VB601. ………………..……….9

3.1 Setting up ….……………………………..……….…9

3.2 Pairing camera…….………………………….……10

3.3 Night vision………………….………………………10

3.4 Music player………………………..………..10

3.5 Talk function………..………………………………10

3.6 Adjusting the volume ……………………….10

3.7 Reset the parent unit………………………..10

4. Monitoring screen icons.…………………..……….……..11

5. Menu Options…………………………………………12

5.1 Main menu …………………………………..……....12

5.2 Camera Registration…………….…………………13

5.3 Alarm………..………..……….……..………………..13

5.4 Settings……………………………..……….………..14

5.5 System info…………………………………….15

6. Wall mounting instructions……………..…………………16

2.2 Parent unit power supply

Charging the parent unit fully before use is

recommended. This will allow the unit to operate on

battery in the event of a power failure.

1. Connect the plug of the power adapter to the parent

unit and the other end to the mains socket

NOTE: Only use the power adapter provided

2. The LCD screen illuminates and starts up

automatically after a few seconds.

3. Press and hold key at least 3 seconds to turn

on the parent unit.

3. Using the Baby Monitor VB601

3.1 Setting up

 Place the baby unit in a convenient location (e.g. on

a table) and point the camera lens towards the area

you want to monitor. Adjust the baby unit until you

are satisfied with the image in the parent unit.

 To mount the baby unit on the wall, see section “9.

Wall mounting instructions” for more details.

NOTE

Do not place the baby unit within baby’s reach! If

there is interference on the picture or sound, try

moving the units to different locations, and ensure

they are not close to other electrical equipment.

3.2 Pairing camera

The enclosed baby unit has already been registered ,

You do not need to register it again unless the baby unit

loses its link with the parent unit. See section “5.2

Camera Registration” for more details.

3.3 Night vision

The baby unit has 8 high-intensity infrared LEDs for

picking up clear images in the dark.

3.4 music player

Press and hold key at least 3 seconds will turn

on the music player and play lullaby through the baby

unit; long press the key 3 seconds again will turn off it.

3.5 Talk function

Press and hold key on the parent unit to talk to

your baby through the baby unit loudspeaker. The

symbol will be displayed at the bottom of the screen.

3.6 Adjusting the volume

When the video is playing mode, press key to

decrease volume or key to increase volume. The

display will show the current volume for 5 seconds.

3.7 Reset the parent unit

Press and hold key at least 8 seconds, the parent

unit will be forced to restart.

4. Monitoring Screen Icons

1. Signal strength indicator

2. Temperature of the baby’s room

3. Lullaby is playing

4. Alarm activated

5. Battery indicator

6. PTT function activated

7. Date and time ( DD/MM HH:MM AM/PM)

5. Menu Options

5.1 Main menu

Press “Menu” key at monitoring screen will enter the

main menu, It contains 4 items :

1. Camera

2. Alarm

3. Settings

4. System info

You can press the “Up” key or “Down” key to move

the cursor to select an item and press “Menu” key will

enter the sub-menu which you selected.

Press “Return” key will back to monitoring screen.

5.2 Camera Registration

Press “menu” key to entry registering screen, then

push the pair key on the back of baby unit within 10

seconds.

5.3 Alarm

Press “Down” key to choose item, ”PTT” key to

move the cursor and “Up” key to change

5.4 Settings

5.4.1 Language

Language setting menu allows you to choose your

language from the following :

 English

 French

 Italian

 Spanish

 German

5.4.2 Time and date

There are contains 2 items in this menu

 Set time / date

 Set format

Press “Down” key to choose item, ”PTT” key to

move the cursor and “Up” key to change value .

5.4.3 Temperature unit

Switch the unit to Celsius or Fahrenheit

5.4.4 Anti-flicker

You are able to adjust the frequency of 50 / 60 HZ to

suit your lighting for anti-flicker

5.4.5 System mode

This menu allows you to choose the working mode

from the following: Normal mode / VOX mode

5.4.6 LCD backlight

You are be able to adjust the brightness of the LCD

you are viewing and the LCD backlight active time

in menu operation.

5.5 System info

There are contains system information such as

Software version,Hardware version, build date etc.

6. Wall mounting instructions

1. Use the template below to mark the wall in the

correct places to drill holes for wall-mounting screws

2. Insert 4mm head screws (not supplied) into the holes

and tighten the screws. Then, align your baby unit with

the screws and push it down.

3. Point the camera lens towards the area you want to

monitor. Adjust the baby unit until you are satisfied with

the image in the parent unit.

10 11 12

13 14 15 16

Источник

Цифровая видеоняня Shenzhen Feelstorm Technology VB601-M

Болееview вашего родительского блока

ЖК дисплей
Светодиод индикации сигнала
Индикатор питания
Клавиша меню/клавиша управления воспроизведением музыки (длительное нажатие)
Клавиша питания/клавиша возврата
Громкость – клавиша/клавиша вниз (экран меню)
Клавиша громкости +/клавиша вверх (экран меню)
Клавиша PTT
Микрофон
Динамик
Разъем адаптера питания

Болееview вашего детского блока

Датчик света
Инфракрасные светодиоды
Объектив камеры
Индикатор питания
Микрофон
Динамик
Парный ключ
Датчик температуры
Разъем адаптера питания

Инструкции по технике безопасности

ПРЕДУПРЕЖДЕНИЕ
Эта радионяня соответствует всем применимым стандартам, касающимся электромагнитных полей, и при обращении с ней, как описано в Руководстве пользователя, безопасна в использовании. Поэтому всегда внимательно читайте инструкции в данном Руководстве пользователя перед использованием устройства.

Требуется взрослая сборка. При сборке храните мелкие детали в недоступном для детей месте.
Этот продукт не игрушка. Не позволяйте детям играть с ним.
Эта радионяня не заменяет ответственного присмотра взрослых.
Не размещайте детский блок или кабели в кроватке или в пределах досягаемости рук от ребенка (на расстоянии не менее 1 метра).
Храните шнуры в недоступном для детей месте.
Не используйте радионяню рядом с водой или источником тепла.
Используйте только прилагаемые адаптеры питания.
Не прикасайтесь к контактам вилки острыми или металлическими предметами.

Начинаем!

Блок питания детского блока

Подсоедините маленькую вилку адаптера питания к детскому блоку, а другой конец к сетевой розетке. ПРИМЕЧАНИЕ. Используйте только прилагаемый адаптер питания.
Загорится зеленый светодиод, указывающий на то, что детский блок работает.

Блок питания родительского блока

Перед использованием рекомендуется полностью зарядить родительский блок.
Это позволит устройству работать от батареи в случае сбоя питания.

Подключите вилку адаптера питания к родительскому блоку, а другой конец к сетевой розетке.
ПРИМЕЧАНИЕ. Используйте только прилагаемый адаптер питания.
ЖК-экран загорается и запускается автоматически через несколько секунд.
Нажмите и удерживайте кнопку не менее 3 секунд, чтобы включить родительский блок.

Использование радионяни VB601

Настройка

Разместите детский блок в удобном месте (например, на столе) и направьте объектив камеры на область, которую вы хотите контролировать. Настраивайте детский блок до тех пор, пока вас не удовлетворит изображение на родительском блоке.
Чтобы закрепить детский блок на стене, см. раздел «9. Инструкции по настенному монтажу».

ЗАМЕТКА
Не размещайте детский блок в пределах досягаемости ребенка! Если есть помехи на изображении или звуке, попробуйте переместить устройства в другое место и убедитесь, что они не находятся близко к другому электрическому оборудованию.

Сопряжение камеры
Прилагаемый детский блок уже зарегистрирован. Вам не нужно регистрировать его снова, если только детский блок не потеряет связь с родительским блоком. Подробнее см. в разделе «5.2 Регистрация камеры».
Ночное видение
Детский блок оснащен 8 высокоинтенсивными инфракрасными светодиодами для получения четких изображений в темноте.
музыкальный проигрыватель
Нажмите и удерживайте кнопку не менее 3 секунд, чтобы включить музыкальный проигрыватель и воспроизвести колыбельную через детский блок; длительное нажатие клавиши 3 секунды снова выключит его.
Функция разговора
Нажмите и удерживайте кнопку на родительском блоке, чтобы поговорить с ребенком через громкоговоритель детского блока. Символ будет отображаться в нижней части экрана.
Регулировка громкости
Когда видео находится в режиме воспроизведения, нажмите клавишу, чтобы уменьшить громкость, или клавишу, чтобы увеличить громкость. На дисплее будет отображаться текущий объем в течение 5 секунд.
Сбросить родительский блок
Нажмите и удерживайте кнопку не менее 8 секунд, родительский блок будет принудительно перезапущен.

Значки на экране мониторинга

Индикатор силы сигнала
Температура в детской комнате
играет колыбельная
Тревога активирована
Индикатор батареи
Функция PTT активирована
Дата и время (ДД/ММ ЧЧ:ММ AM/PM)

Главное меню

Нажмите кнопку «Меню» на экране мониторинга, чтобы войти в главное меню, которое содержит 4 пункта:

камера
Сигнализация
Настройки
Системная информация

Вы можете нажать клавишу «Вверх» или клавишу «Вниз», чтобы переместить курсор, чтобы выбрать элемент, и нажать клавишу «Меню», чтобы войти в выбранное подменю. Нажмите кнопку «Возврат», чтобы вернуться к экрану мониторинга.

Регистрация камеры

Нажмите кнопку «меню», чтобы перейти к экрану регистрации входа, затем нажмите кнопку сопряжения на задней панели детского блока в течение 10 секунд.

Сигнализация

Нажмите клавишу «Вниз», чтобы выбрать элемент, клавишу «РТТ», чтобы переместить курсор, и клавишу «Вверх», чтобы изменить значение.

Настройки

Язык
Меню настройки языка позволяет вам выбрать один из следующих языков: английский / французский / испанский / португальский / итальянский / немецкий / турецкий.

Время и дата
В этом меню есть 2 пункта

Установить время/дату
Установить формат

Единица измерения температуры
Переключите единицу измерения на градусы Цельсия или Фаренгейта.

Противобликовый
Вы можете настроить частоту 50/60 Гц в соответствии с вашим освещением для защиты от мерцания.
Системный режим
Это меню позволяет вам выбрать один из следующих режимов работы: Нормальный режим / Режим VOX 5.4.5 Чувствительность VOX Переключение чувствительности Vox на Низкий / Средний / Высокий уровень

ЖК-подсветка

Вы можете настроить яркость ЖК-дисплея, который вы viewвремя включения подсветки ЖК-дисплея при работе с меню.

Системная информация

Там содержится информация о системе, такая как версия программного обеспечения, версия оборудования, дата сборки и т. д.

Инструкции по настенному монтажу

Используйте приведенный ниже шаблон, чтобы отметить на стене правильные места для сверления отверстий для винтов для крепления к стене.
Вставьте винты с головкой 4 мм (не входят в комплект) в отверстия и затяните винты. Затем совместите детский блок с винтами и нажмите на него вниз.
Направьте объектив камеры на область, которую вы хотите контролировать. Настраивайте детский блок до тех пор, пока вас не удовлетворит изображение на родительском блоке.

Заявление FCC

Это устройство соответствует части 15 правил FCC. Эксплуатация возможна при соблюдении следующих двух условий: (1) это устройство не может вызывать вредных помех, и (2) это устройство должно принимать любые принимаемые помехи, включая помехи, которые могут вызвать нежелательную работу. Изменения или модификации, явно не одобренные стороной, ответственной за соответствие, могут лишить пользователя права на эксплуатацию оборудования.
ПРИМЕЧАНИЕ: Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут при конкретной установке. Если это оборудование действительно создает недопустимые помехи для приема радио или телевидения, что можно определить путем включения и выключения оборудования, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

Изменить ориентацию или местоположение приемной антенны.
Увеличьте расстояние между оборудованием и приемником.
Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
Обратитесь за помощью к дилеру или опытному радио / телевизионному технику.

Устройство было проверено на соответствие общим требованиям к воздействию радиочастотного излучения. Устройство можно использовать в условиях переносного облучения без ограничений.

Документы / Ресурсы

Источник
